TOYOTA VERSO 2017 Manuale duso (in Italian)

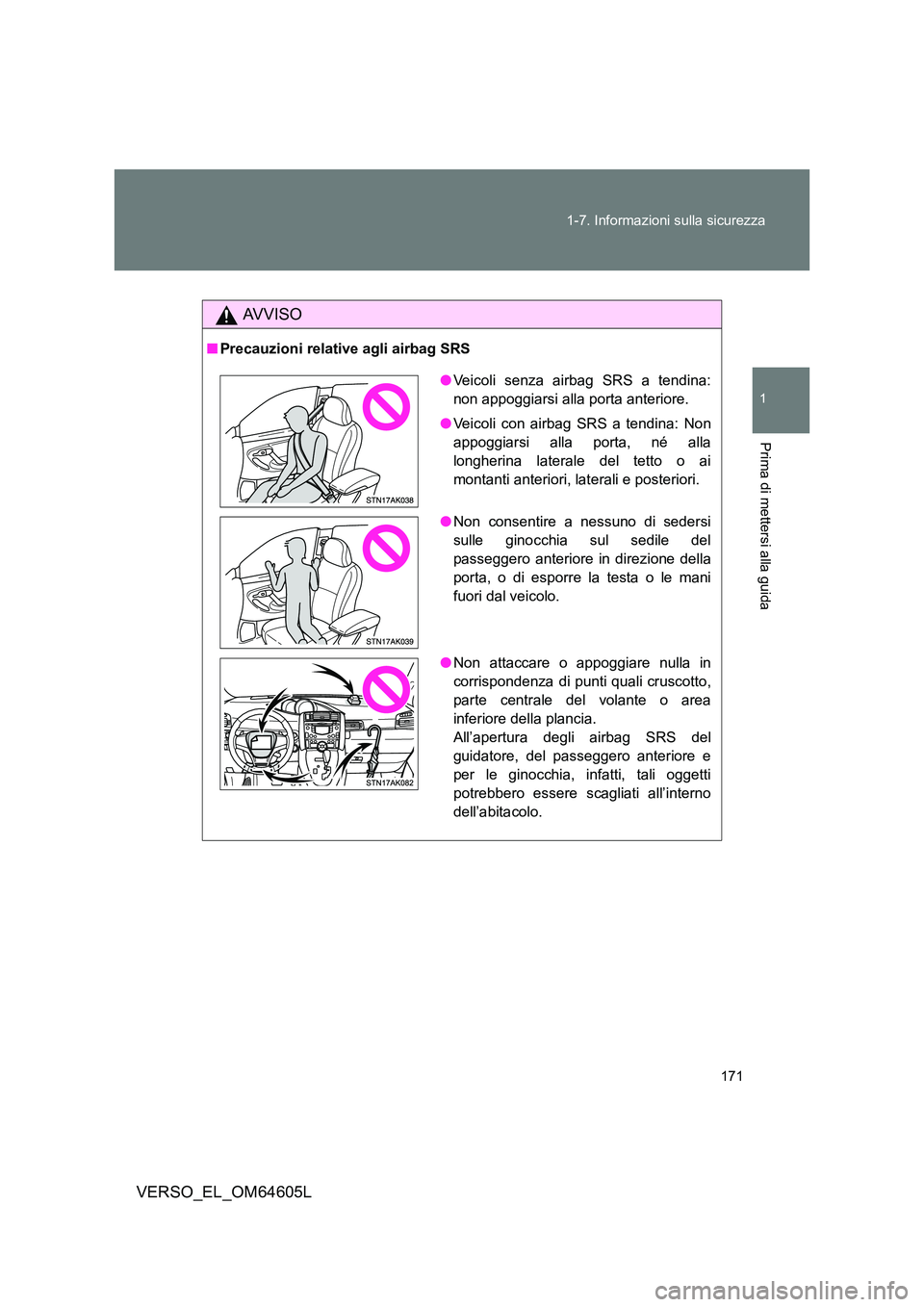

171
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
VERSO_EL_OM64605L
AVVISO
■ Precauzioni relative agli airbag SRS
●Veicoli senza airbag SRS a tendina:
non appoggiarsi alla porta anteriore.
● Veicoli con airbag SRS a tendina: Non
appoggiarsi alla porta, né alla
longherina laterale del tetto o ai
montanti anteriori, laterali e posteriori.
● Non consentire a nessuno di sedersi
sulle ginocchia sul sedile del
passeggero anteriore in direzione della
porta, o di esporre la testa o le mani
fuori dal veicolo.
● Non attaccare o appoggiare nulla in
corrispondenza di punti quali cruscotto,
parte centrale del volante o area
inferiore della plancia.
All’apertura degli airbag SRS del
guidatore, del passeggero anteriore e
per le ginocchia, infatti, tali oggetti
potrebbero essere scagliati all’interno
dell’abitacolo.

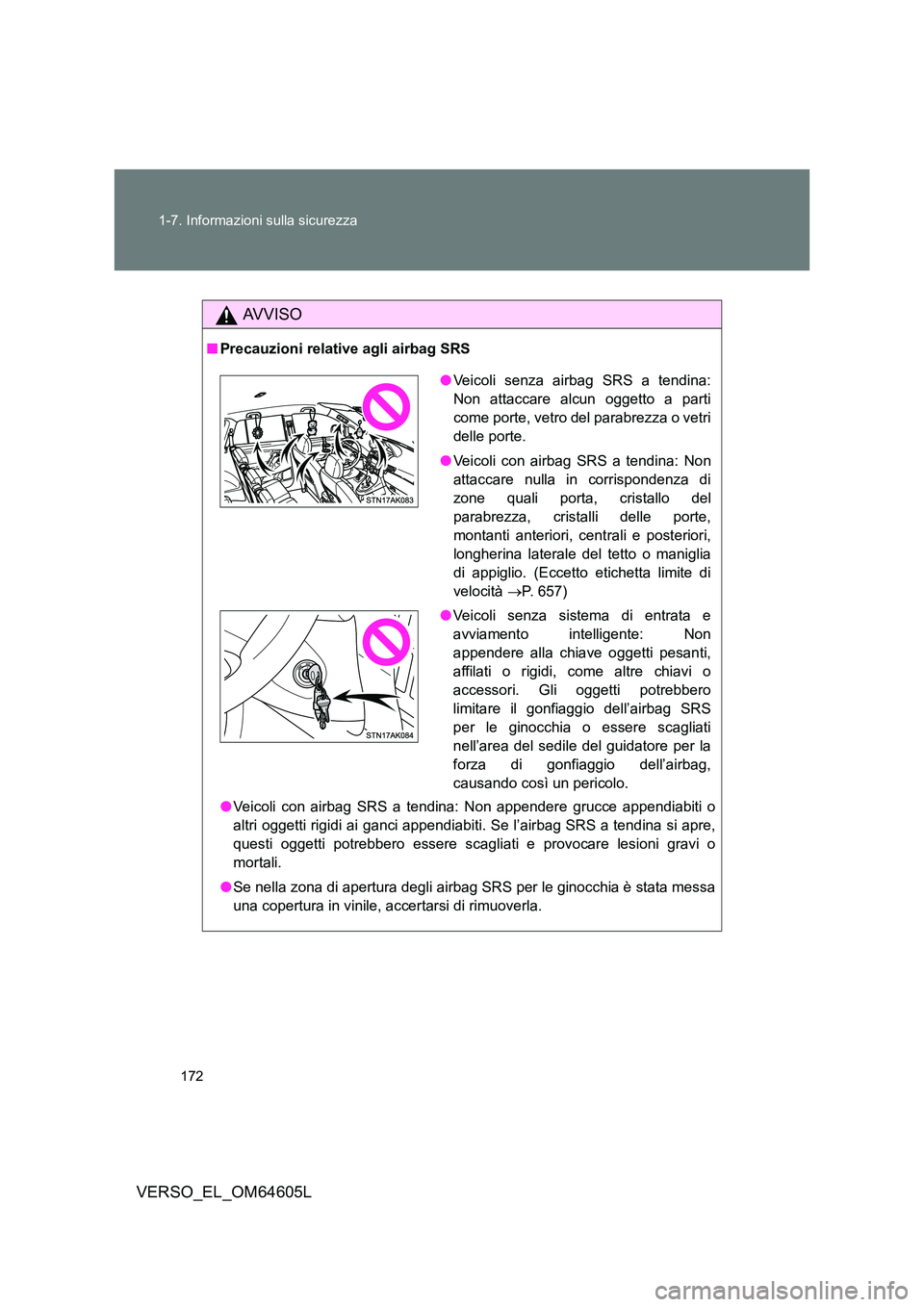

172
1-7. Informazioni sulla sicurezza
VERSO_EL_OM64605L
AVVISO
■ Precauzioni relative agli airbag SRS
● Veicoli con airbag SRS a tendina: Non appendere grucce appendiabiti o
altri oggetti rigidi ai ganci appendiabiti. Se l’airbag SRS a tendina si apre,
questi oggetti potrebbero essere scagliati e provocare lesioni gravi o
mortali.
● Se nella zona di apertura degli airbag SRS per le ginocchia è stata messa
una copertura in vinile, accertarsi di rimuoverla.
● Veicoli senza airbag SRS a tendina:
Non attaccare alcun oggetto a parti
come porte, vetro del parabrezza o vetri
delle porte.
● Veicoli con airbag SRS a tendina: Non
attaccare nulla in corrispondenza di
zone quali porta, cristallo del
parabrezza, cristalli delle porte,
montanti anteriori, centrali e posteriori,
longherina laterale del tetto o maniglia
di appiglio. (Eccetto etichetta limite di
velocità P. 657)
● Veicoli senza sistema di entrata e
avviamento intelligente: Non
appendere alla chiave oggetti pesanti,
affilati o rigidi, come altre chiavi o
accessori. Gli oggetti potrebbero
limitare il gonfiaggio dell’airbag SRS
per le ginocchia o essere scagliati
nell’area del sedile del guidatore per la
forza di gonfiaggio dell’airbag,
causando così un pericolo.

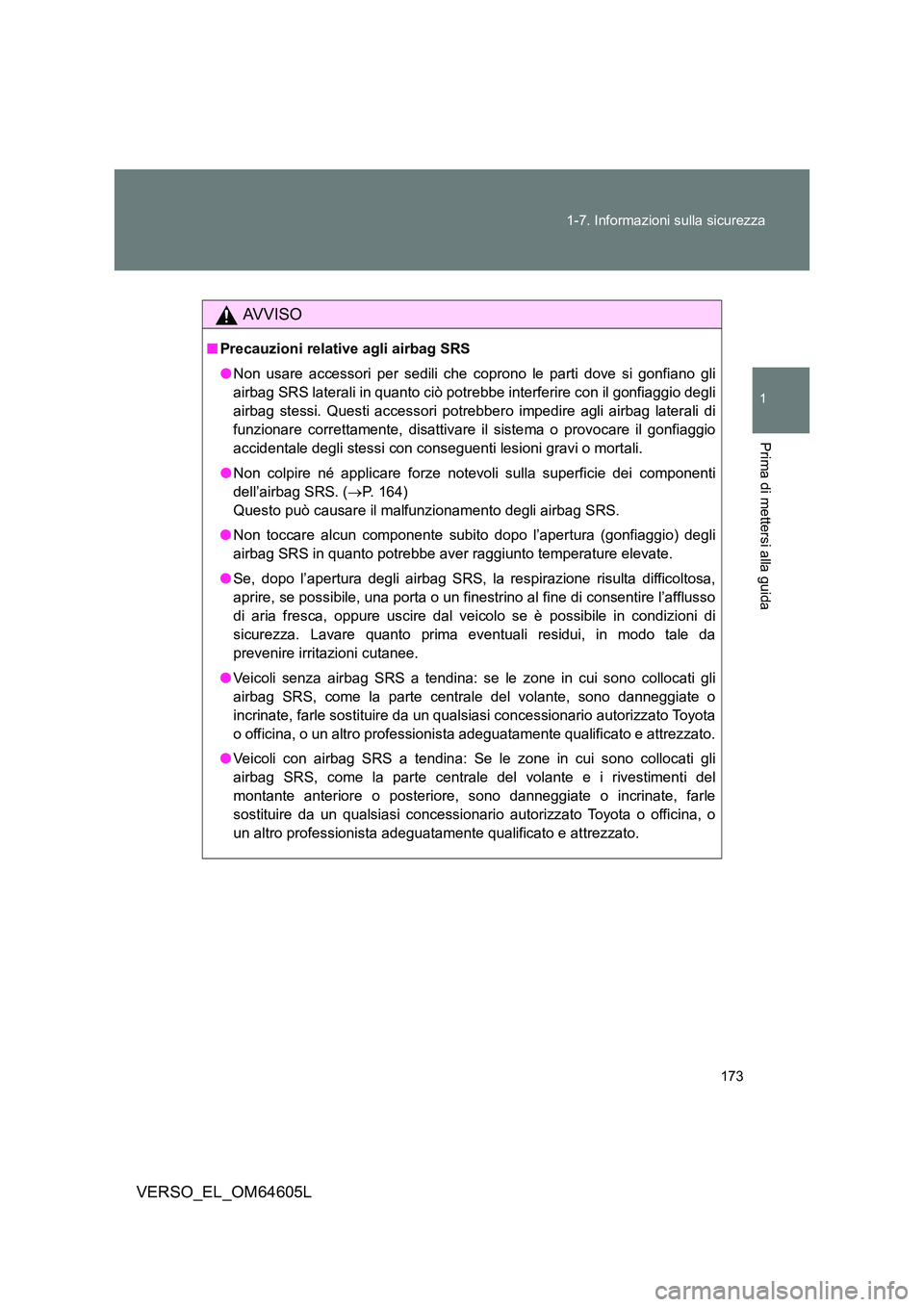

173
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
VERSO_EL_OM64605L
AVVISO
■ Precauzioni relative agli airbag SRS
● Non usare accessori per sedili che coprono le parti dove si gonfiano gli
airbag SRS laterali in quanto ciò potrebbe interferire con il gonfiaggio degli
airbag stessi. Questi accessori potrebbero impedire agli airbag laterali di
funzionare correttamente, disattivare il sistema o provocare il gonfiaggio
accidentale degli stessi con conseguenti lesioni gravi o mortali.
● Non colpire né applicare forze notevoli sulla superficie dei componenti
dell’airbag SRS. ( P. 164)
Questo può causare il malfunzionamento degli airbag SRS.
● Non toccare alcun componente subito dopo l’apertura (gonfiaggio) degli
airbag SRS in quanto potrebbe aver raggiunto temperature elevate.
● Se, dopo l’apertura degli airbag SRS, la respirazione risulta difficoltosa,
aprire, se possibile, una porta o un finestrino al fine di consentire l’afflusso
di aria fresca, oppure uscire dal veicolo se è possibile in condizioni di
sicurezza. Lavare quanto prima eventuali residui, in modo tale da
prevenire irritazioni cutanee.
● Veicoli senza airbag SRS a tendina: se le zone in cui sono collocati gli
airbag SRS, come la parte centrale del volante, sono danneggiate o
incrinate, farle sostituire da un qualsiasi concessionario autorizzato Toyota
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
● Veicoli con airbag SRS a tendina: Se le zone in cui sono collocati gli
airbag SRS, come la parte centrale del volante e i rivestimenti del
montante anteriore o posteriore, sono danneggiate o incrinate, farle
sostituire da un qualsiasi concessionario autorizzato Toyota o officina, o
un altro professionista adeguatamente qualificato e attrezzato.

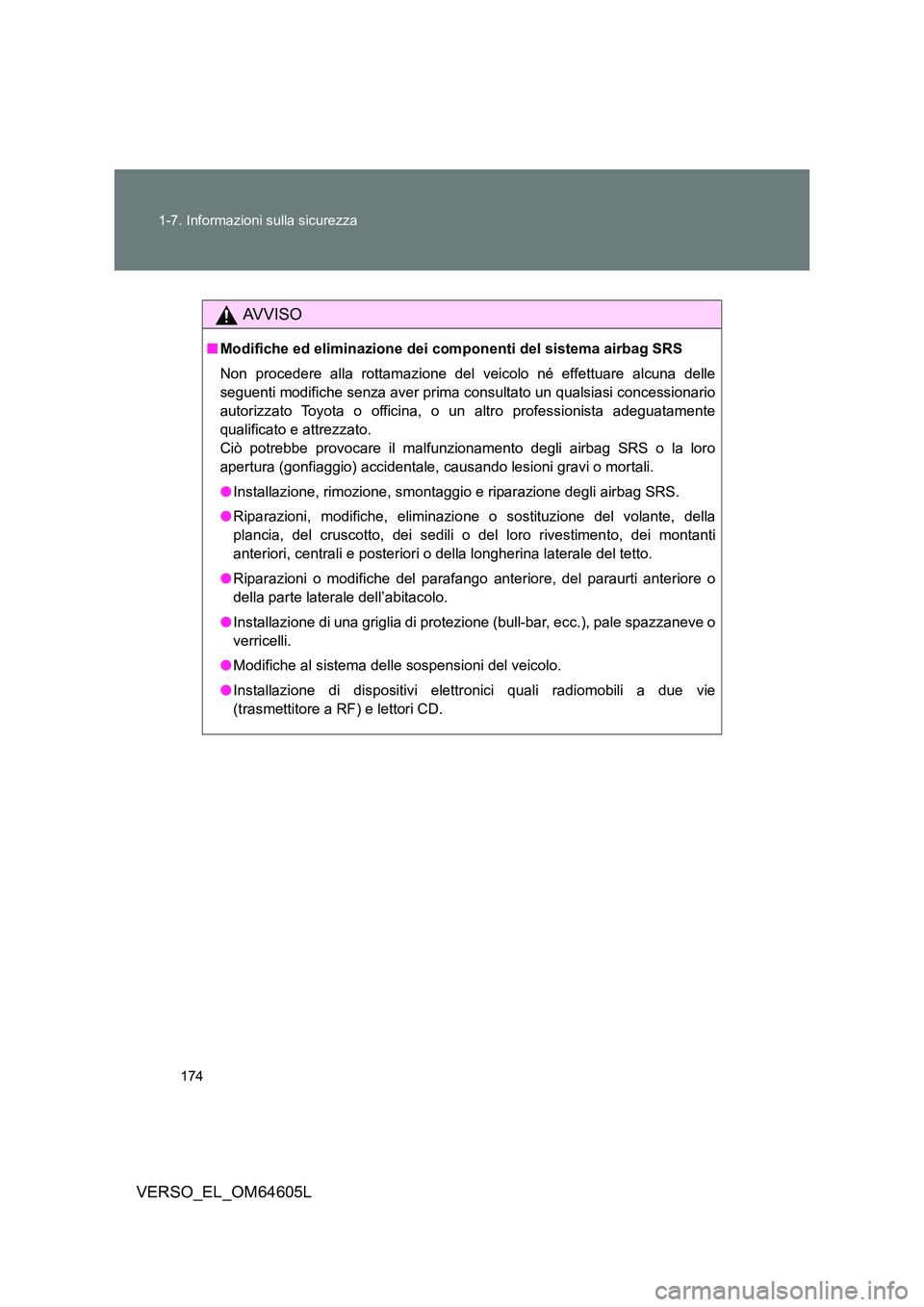

174
1-7. Informazioni sulla sicurezza
VERSO_EL_OM64605L
AVVISO
■ Modifiche ed eliminazione dei componenti del sistema airbag SRS
Non procedere alla rottamazione del veicolo né effettuare alcuna delle
seguenti modifiche senza aver prima consultato un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato.
Ciò potrebbe provocare il malfunzionamento degli airbag SRS o la loro
apertura (gonfiaggio) accidentale, causando lesioni gravi o mortali.
● Installazione, rimozione, smontaggio e riparazione degli airbag SRS.
● Riparazioni, modifiche, eliminazione o sostituzione del volante, della
plancia, del cruscotto, dei sedili o del loro rivestimento, dei montanti
anteriori, centrali e posteriori o della longherina laterale del tetto.
● Riparazioni o modifiche del parafango anteriore, del paraurti anteriore o
della parte laterale dell’abitacolo.
● Installazione di una griglia di protezione (bull-bar, ecc.), pale spazzaneve o
verricelli.
● Modifiche al sistema delle sospensioni del veicolo.
● Installazione di dispositivi elettronici quali radiomobili a due vie
(trasmettitore a RF) e lettori CD.

175
1
1-7. Informazioni sulla sicurezza
Prima di mettersi alla guida
VERSO_EL_OM64605L
Sistemi di ritenuta per bambini
Punti da ricordare
Studi hanno dimostrato che l’installazione di un sistema di ritenuta
per bambini su un sedile posteriore è molto più sicura rispetto a
quella sul sedile del passeggero anteriore.
● Optare per un sistema di ritenuta per bambini adatto al veicolo,
nonché all’età e alla corporatura del bambino stesso.
● Per dettagli sull’installazione, seguire le istruzioni fornite con il
sistema di ritenuta per bambini.
Istruzioni generali di installazione sono contenute anche nel
presente manuale. ( P. 185)
● Se nel paese in cui si risiede esistono norme riguardanti i sistemi di
ritenuta per bambini, contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato per l’installazione dei
sistemi di ritenuta per bambini.
● Toyota raccomanda di utilizzare un sistema di ritenuta per bambini
conforme alla norma “ECE N. 44”.
Toyota raccomanda caldamente l’utilizzo di sistemi di ritenuta per
bambini.

176
1-7. Informazioni sulla sicurezza
VERSO_EL_OM64605L
Modelli di seggiolini per bambini
I sistemi di ritenuta per bambini sono classificati nei seguenti 5 gruppi
in conformità con la norma “ECE N. 44”.
Gruppo 0: Fino a 10 kg (0 - 9 mesi)
Gruppo 0+:Fino a 13 kg (0 - 2 anni)
Gruppo I: Da 9 a 18 kg (da 9 mesi a 4 anni)
Gruppo II: Da 15 a 25 kg (da 4 a 7 anni)
Gruppo III: Da 22 a 36 kg (da 6 a 12 anni)
In questo Manuale di uso e manutenzione vengono illustrati i 3 tipi di
sistemi di ritenuta per bambini più comuni che possono essere
assicurati con le cinture di sicurezza.
Seggiolino per neonati
Corrispondente al Gruppo 0 e 0+
della norma “ECE N. 44”

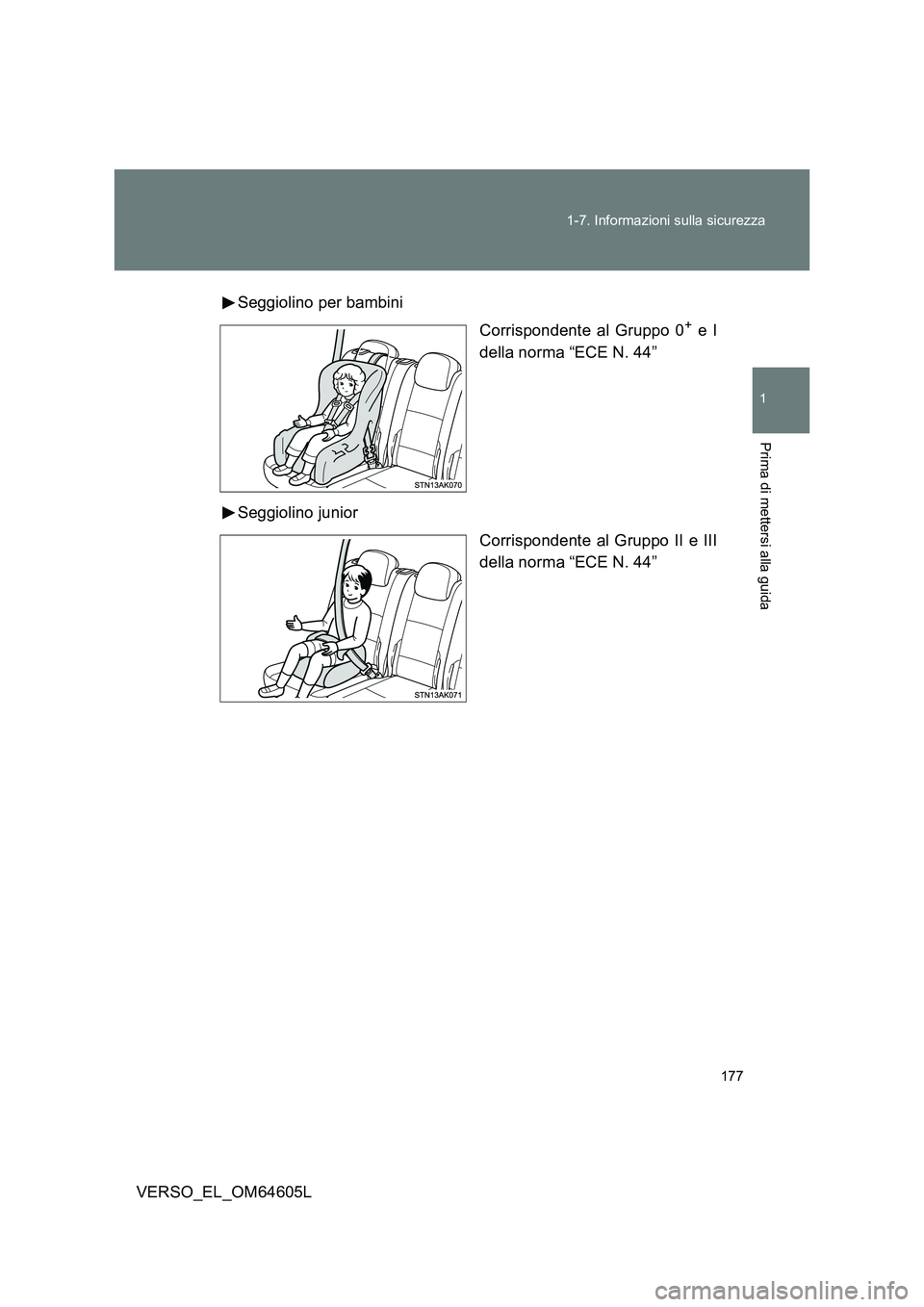

177
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
VERSO_EL_OM64605L
Seggiolino per bambini
Corrispondente al Gruppo 0+ e I
della norma “ECE N. 44”
Seggiolino junior
Corrispondente al Gruppo II e III
della norma “ECE N. 44”

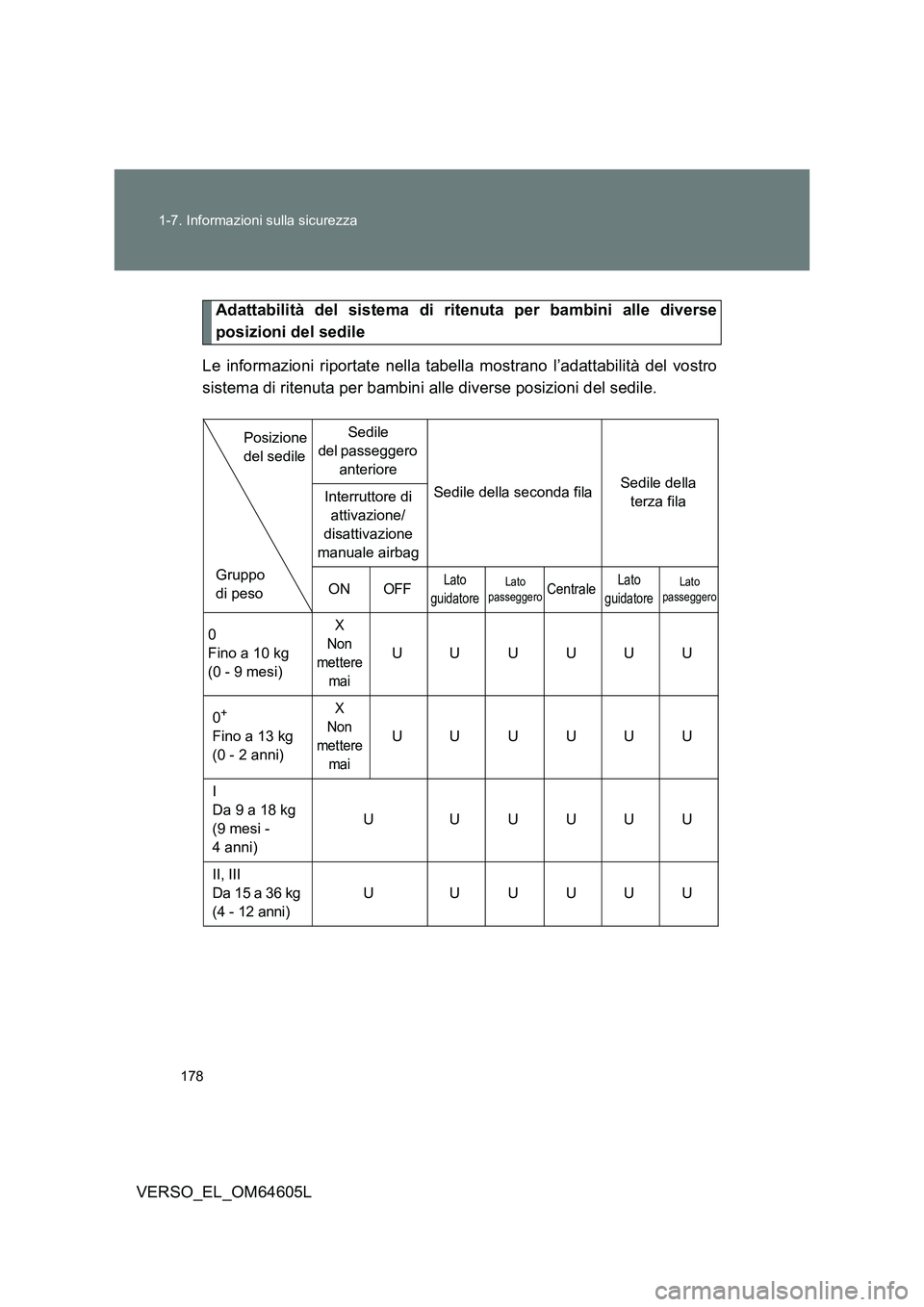

178
1-7. Informazioni sulla sicurezza
VERSO_EL_OM64605L
Adattabilità del sistema di ritenuta per bambini alle diverse
posizioni del sedile
Le informazioni riportate nella tabella mostrano l’adattabilità del vostro
sistema di ritenuta per bambini alle diverse posizioni del sedile.
Sedile
del passeggero
anteriore
Sedile della seconda fila Sedile della
terza fila Interruttore di
attivazione/
disattivazione
manuale airbag
ONOFFLato
guidatore
Lato passeggeroCentraleLato
guidatore
Lato passeggero
0
Fino a 10 kg
(0 - 9 mesi)
X
Non
mettere
mai
UU UUU U
0+
Fino a 13 kg
(0 - 2 anni)
X
Non
mettere
mai
UU UUU U
I
Da 9 a 18 kg
(9 mesi -
4 anni)
UUUUUU
II, III
Da 15 a 36 kg
(4 - 12 anni)
UUUUUU
Gruppo
di peso
Posizione
del sedile

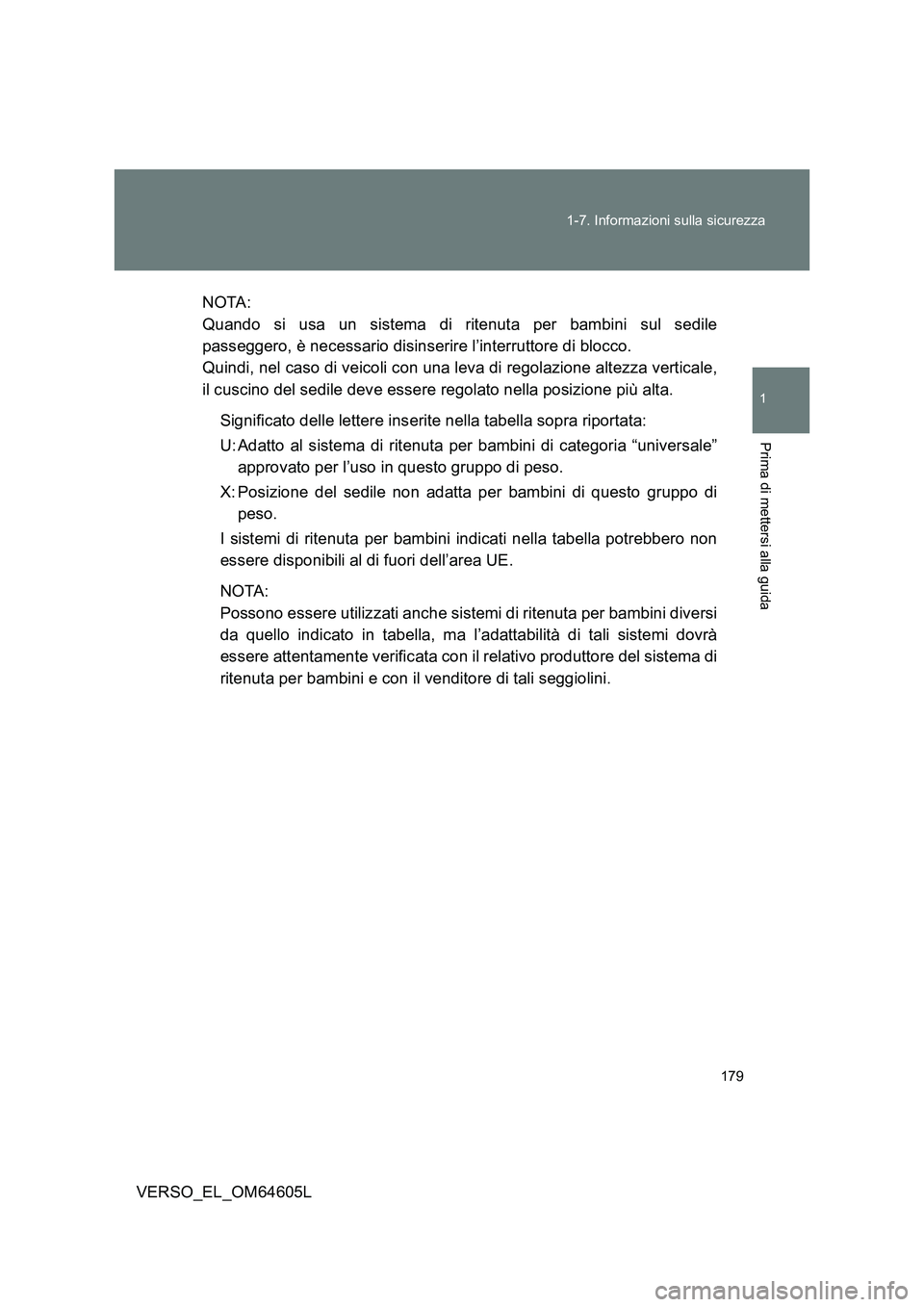

179
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
VERSO_EL_OM64605L
NOTA:
Quando si usa un sistema di ritenuta per bambini sul sedile
passeggero, è necessario disinserire l’interruttore di blocco.
Quindi, nel caso di veicoli con una leva di regolazione altezza verticale,
il cuscino del sedile deve essere regolato nella posizione più alta.
Significato delle lettere inserite nella tabella sopra riportata:
U: Adatto al sistema di ritenuta per bambini di categoria “universale”
approvato per l’uso in questo gruppo di peso.
X: Posizione del sedile non adatta per bambini di questo gruppo di
peso.
I sistemi di ritenuta per bambini indicati nella tabella potrebbero non
essere disponibili al di fuori dell’area UE.
NOTA:
Possono essere utilizzati anche sistemi di ritenuta per bambini diversi
da quello indicato in tabella, ma l’adattabilità di tali sistemi dovrà
essere attentamente verificata con il relativo produttore del sistema di
ritenuta per bambini e con il venditore di tali seggiolini.

180

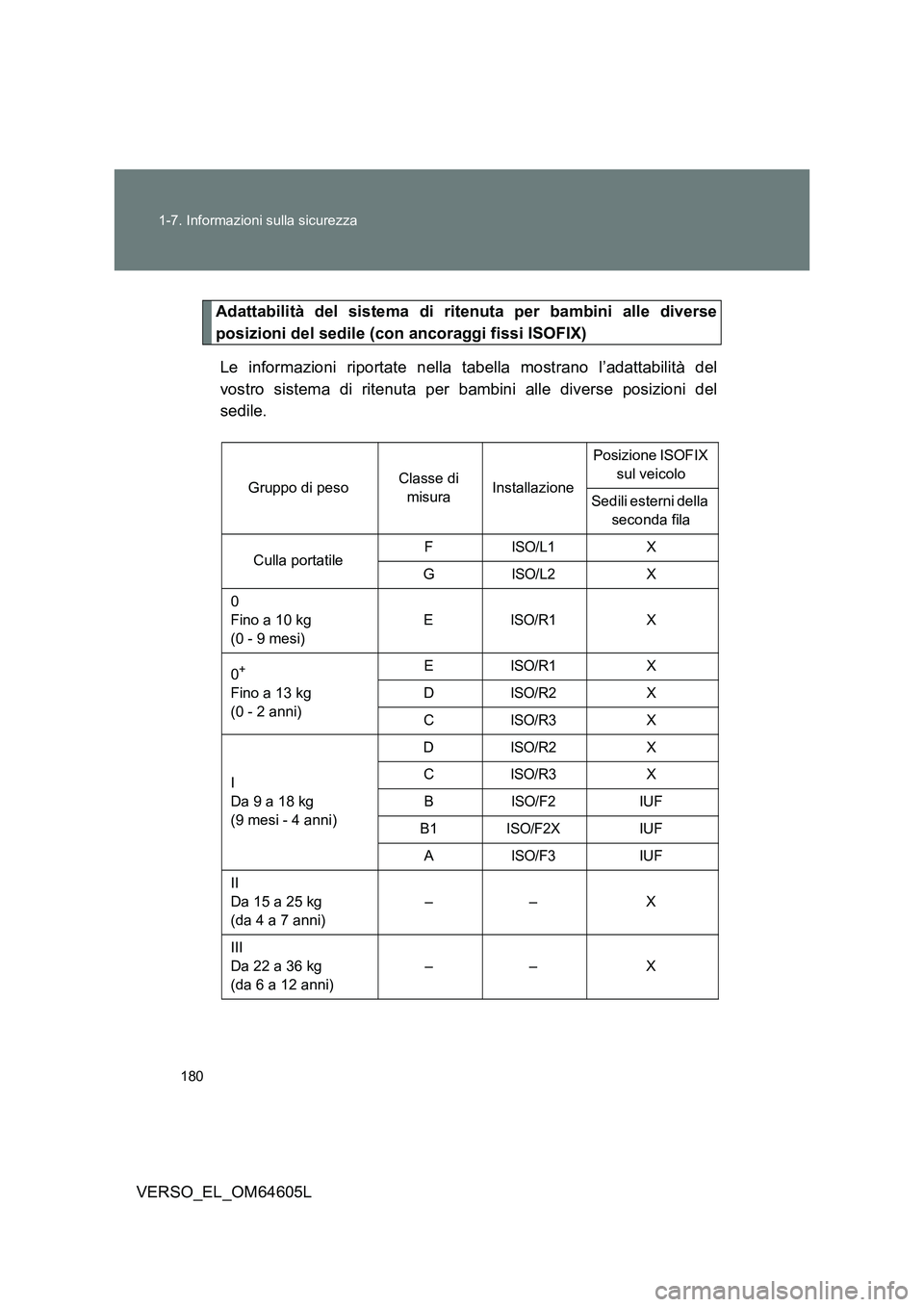

1-7. Informazioni sulla sicurezza
VERSO_EL_OM64605L
Adattabilità del sistema di ritenuta per bambini alle diverse
posizioni del sedile (con ancoraggi fissi ISOFIX)
Le informazioni riportate nella tabella mostrano l’adattabilità del
vostro sistema di ritenuta per bambini alle diverse posizioni del
sedile.
Gruppo di peso Classe di
misura Installazione
Posizione ISOFIX
sul veicolo
Sedili esterni della
seconda fila
Culla portatile FISO/L1X
GISO/L2X
0
Fino a 10 kg
(0 - 9 mesi)
EISO/R1X
0+
Fino a 13 kg
(0 - 2 anni)
EISO/R1X
DISO/R2X
CISO/R3X
I
Da 9 a 18 kg
(9 mesi - 4 anni)
DISO/R2X
CISO/R3X
BISO/F2IUF
B1ISO/F2XIUF
AISO/F3IUF
II
Da 15 a 25 kg
(da 4 a 7 anni)
–– X
III
Da 22 a 36 kg
(da 6 a 12 anni)
–– X
