TOYOTA YARIS 2015 Betriebsanleitungen (in German)

4819-1. Technische Daten
9
Technische Daten des Fahrzeugs
HINWEIS
Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” <> verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und Vibrationen führen, was
letztendlich das Getriebe Ihres Fahrzeugs beschädigt.
Schaltgetriebe
Getriebeöl-Füllmenge
(Referenz)
Motor 1KR-FE
1,7 L
Motoren 1NR-FE und 1ND-TV
2,4 L
Getriebeölsorte
Verwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine Manual Transmission Gear Oil
LV” «Original TOYOTA-Schaltgetriebeöl LV»
• Anderes Schaltgetriebeöl, das die Spezifikationen
von API GL-4 und SAE 75W erfüllt
HINWEIS
Schaltgetriebeöl
Beachten Sie bitte, dass in Abhängigkeit von der spezifischen Charakteristik des
verwendeten Getriebeöls oder den Betriebsbedingungen das Leerlaufgeräusch, das
Schaltgefühl und/oder die Kraftstoffeffizienz unterschiedlich oder vermindert sein
können. Zur Sicherstellung optimaler Leistungswerte empfiehlt Toyota, das
“TOYOTA Genuine Manual Transmission Gear Oil LV” «Original TOYOTA-Schaltge-
triebeöl LV» zu verwenden.
Kupplung
Pedalspiel5 — 15 mm
Art der FlüssigkeitSAE J1704 oder FMVSS No. 116 DOT 4

4829-1. Technische Daten
*1: Kleinster Pedalrestweg (bei laufendem Motor) bei einer Betätigungskraft von 300 N
(31,0 kp)
*2: Weg des Feststellbremshebels bei einer Betätigungskraft von 200 N (20,4 kp)

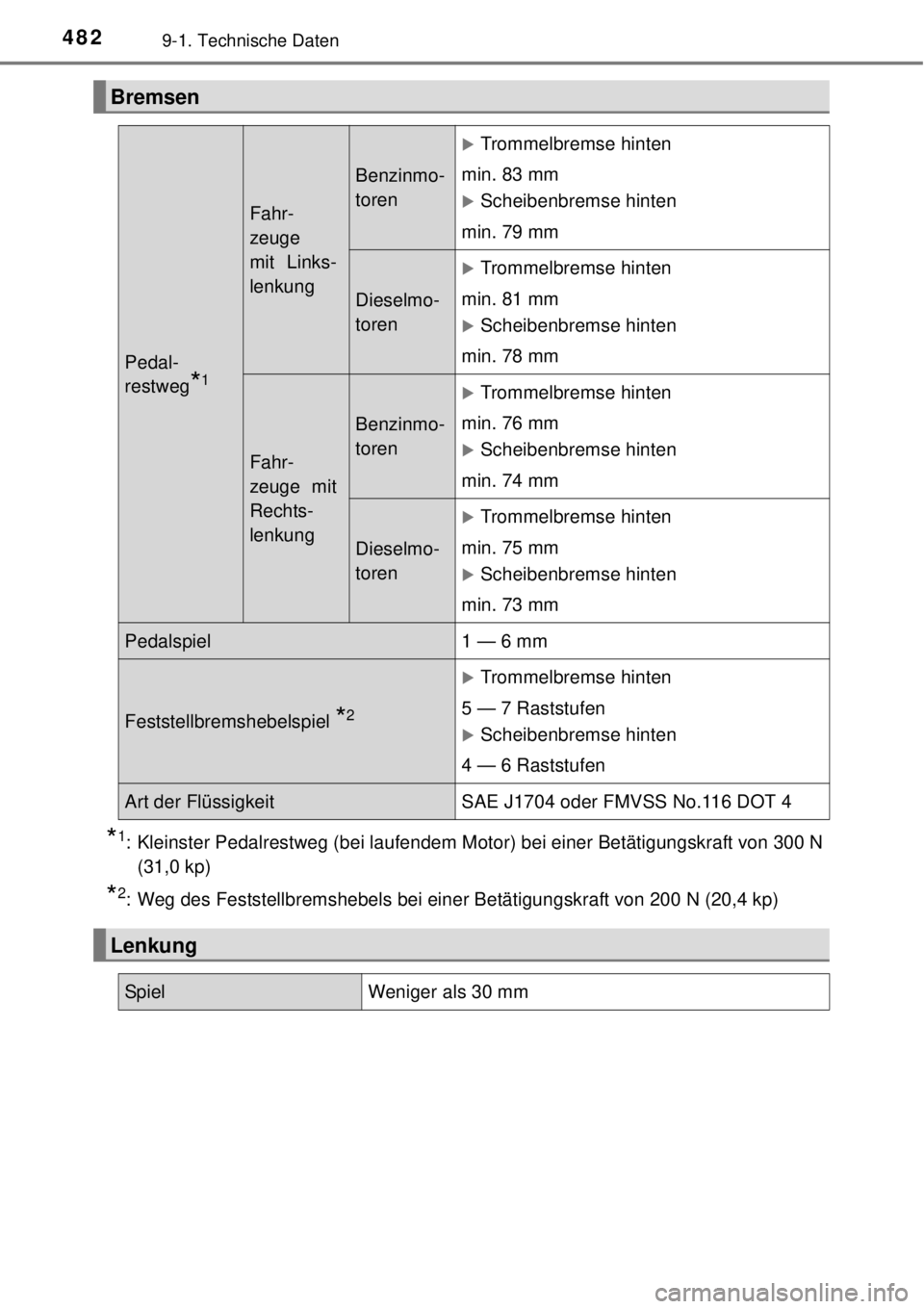

Bremsen
Pedal-
restweg
*1
Fahr-
zeuge
mit Links-
lenkung
Benzinmo-
toren
Trommelbremse hinten
min. 83 mm
Scheibenbremse hinten
min. 79 mm
Dieselmo-
toren
Trommelbremse hinten
min. 81 mm
Scheibenbremse hinten
min. 78 mm
Fahr-
zeuge mit
Rechts-
lenkung
Benzinmo-
toren
Trommelbremse hinten
min. 76 mm
Scheibenbremse hinten
min. 74 mm
Dieselmo-
toren
Trommelbremse hinten
min. 75 mm
Scheibenbremse hinten
min. 73 mm
Pedalspiel1 — 6 mm
Feststellbremshebelspiel *2
Trommelbremse hinten
5 — 7 Raststufen
Scheibenbremse hinten
4 — 6 Raststufen
Art der FlüssigkeitSAE J1704 oder FMVSS No.116 DOT 4
Lenkung
Sp i elWeniger als 30 mm

4839-1. Technische Daten
9
Technische Daten des Fahrzeugs
14-Zoll-Reifen (Typ A)
14-Zoll-Reifen (Typ B)
15-Zoll-Reifen (Typ A)
*: Bei einigen Modellen wird der ECO-Reifendruck auf dem Reifendrucketikett ange-
geben. (S. 440)
“Für optimale Kraftstoffeinsparung wird der ECO-Reifendruck empfohlen.
Der Reifendruck wirkt sich auf den Fahrkomfort, die Straßengeräusche und das
Lenkverhalten aus.”
Reifen und Räder
Reifengröße175/65R14 82T
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
220 kPa (2,2 kp/cm2 oder bar)
Radgröße14  5J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße175/70R14 84S
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
250 (2.5, 36)240 (2.4, 35)
Radgröße14  5J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße175/65R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Vorderrad
kPa (kgf/cm2 oder bar)
Hinterrad
kPa (kgf/cm2 oder bar)
Standardreifendruck:
230 (2.3, 33)
ECO-Reifendruck
*:
250 (2.5, 36)
Standardreifendruck:
220 (2.2, 32)
ECO-Reifendruck
*:
240 (2.4, 35)
Radgröße15  5J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

4849-1. Technische Daten
15-Zoll-Reifen (Typ B)
16-Zoll-Reifen
Reifengröße185/60R15 84H
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeitVorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2.2, 32)220 (2.2, 32)
Mehr als
160 km/h240 (2.4, 35)220 (2.2, 32)
Radgröße15  5 1/2J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
Reifengröße195/50R16 84V
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
Fahrzeugge-
schwindigkeitVorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
160 km/h
oder weniger220 (2.2, 32)200 (2.0, 29)
Mehr als
160 km/h240 (2.4, 35)210 (2.1, 30)
Radgröße16  6J
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

4859-1. Technische Daten
9
Technische Daten des Fahrzeugs
Notrad
Wenn Sie einen Anhänger ziehen
20,0 kPa (0,2 kgf/cm2 oder bar) zum empfohlenen Reifenfülldruck addieren und mit
Geschwindigkeiten unter 100 km/h fahren.
ReifengrößeT125/70D15 95M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße15  4T
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)
ReifengrößeT125/70D16 96M
Reifenfülldruck
(Empfohlener Luftdruck
bei kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße16  4T
Anzugsmoment der
Radmuttern103 N·m (10,5 kp·m)

4869-1. Technische Daten

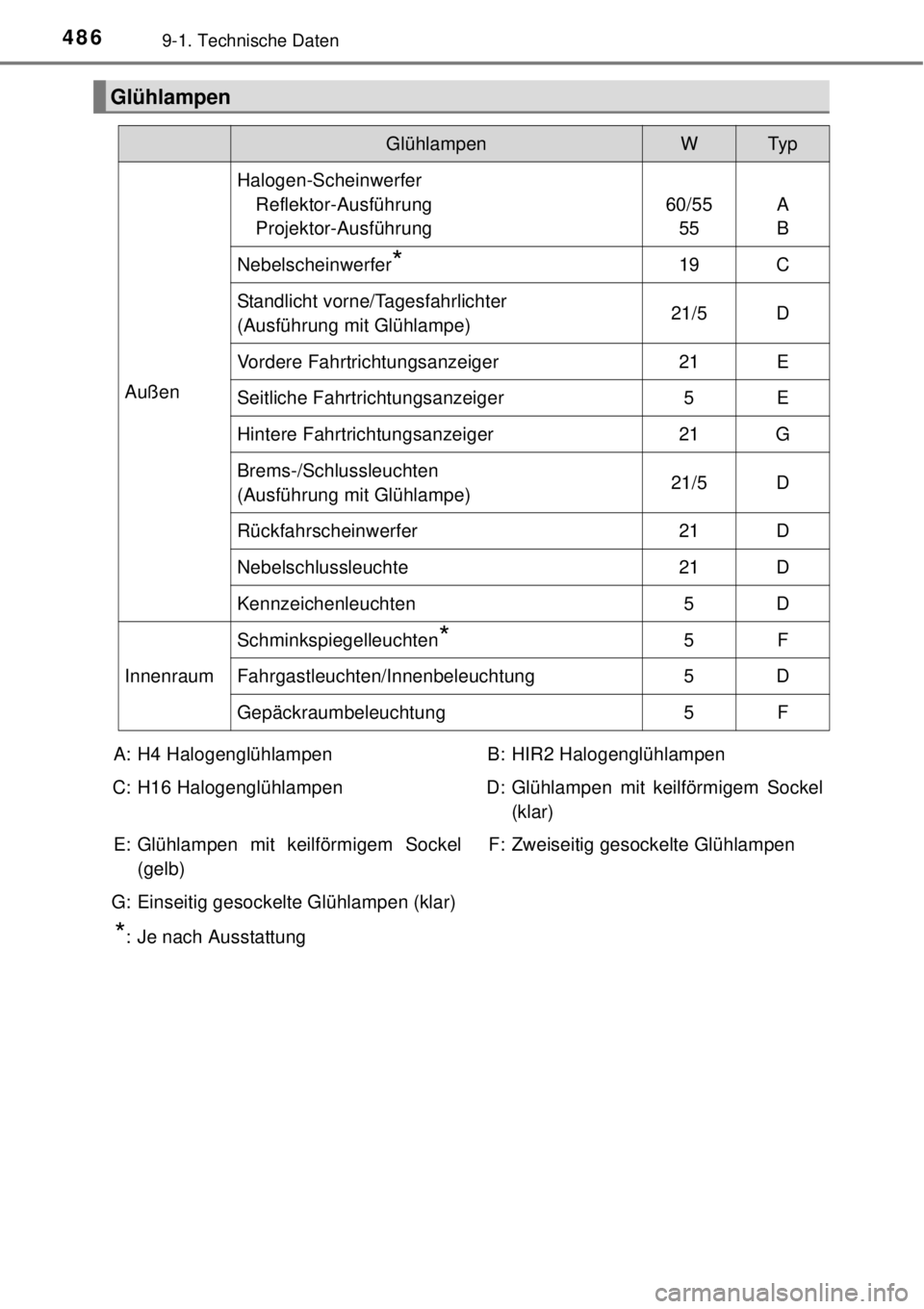

Glühlampen
GlühlampenWTy p
Außen
Halogen-Scheinwerfer
Reflektor-Ausführung
Projektor-Ausführung
60/55
55A
B
Nebelscheinwerfer*19C
Standlicht vorne/Tagesfahrlichter
(Ausführung mit Glühlampe)21/5D
Vordere Fahrtrichtungsanzeiger21E
Seitliche Fahrtrichtungsanzeiger5E
Hintere Fahrtrichtungsanzeiger21G
Brems-/Schlussleuchten
(Ausführung mit Glühlampe)21/5D
Rückfahrscheinwerfer21D
Nebelschlussleuchte21D
Kennzeichenleuchten5D
Innenraum
Schminkspiegelleuchten*5F
Fahrgastleuchten/Innenbeleuchtung5D
Gepäckraumbeleuchtung5F
A: H4 Halogenglühlampen
C: H16 Halogenglühlampen
E: Glühlampen mit keilförmigem Sockel
(gelb)
G: Einseitig gesockelte Glühlampen (klar)B: HIR2 Halogenglühlampen
D: Glühlampen mit keilförmigem Sockel
(klar)
F: Zweiseitig gesockelte Glühlampen
*: Je nach Ausstattung

4879-1. Technische Daten
9
Technische Daten des Fahrzeugs
Informationen zum Kraftstoff
Kraftstoffeinfüllöffnung für bleifreies Benzin (Benzinmotor)
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt Ihr Fahr-
zeug eine Kraftstoffeinfüllöffnung, die nur das Einführen von Spezialzapfpistolen für
bleifreies Benzin gestattet.
Falls Sie Fahrten ins Ausland planen (Dieselmotor)
Dieselkraftstoff mit niedrigem Schwefelgehalt ist möglicherweise nicht überall erhält-
lich, bitte klären Sie deshalb die Verfügbarkeit vor Antritt der Fahrt.
Wenn Motorklopfen auftritt
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und Sie müssen sich
darüber keine Sorgen machen.
Benzinmotor
EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit bleifreiem Benzin
gemäß Europäischer Norm EN228.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Oktanzahl
von 95 oder mehr.
Außer EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit bleifreiem Benzin.
Tanken Sie für optimale Motorleistung bleifreies Benzin mit einer Oktanzahl
von 95 oder mehr.
Dieselmotor
EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit Dieselkraftstoff
gemäß Europäischer Norm EN590.
Außer EU-Raum:
Befüllen Sie den Kraftstofftank Ihres Fahrzeugs nur mit Dieselkraftstoff mit
einem Schwefelgehalt von 50 ppm oder weniger und einer Cetanzahl von
48 oder höher.

4889-1. Technische Daten
HINWEIS
Hinweis zur Kraftstoffqualität (Benzinmotor)
Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
Verwenden Sie keinen verbleiten Kraftstoff.
Verbleiter Kraftstoff führt dazu, dass der Dreiwege-Katalysator seine Wirkung ver-
liert und das Abgasreinigungssystem nicht mehr richtig arbeitet.
EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder “E85”
verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet
werden. Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des
Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
Außer EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht ver-
wendet werden. Sie können mit Ihrem Fahrzeug Benzin verwenden, das mit maxi-
mal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen
betanken, an denen die Kraftstoffspezifikationen und die Qualität garantiert werden
können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Hinweis zur Kraftstoffqualität (Dieselmotor)
Verwenden Sie keine ungeeigneten Kraftstoffe. Andernfalls können Motorschäden
verursacht werden.
Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr als 50 ppm.
Kraftstoff mit zu hohem Schwefelgehalt kann Motorschäden verursachen.
EU-Raum: FAME-Kraftstoff (Fettsäuremethylester), der unter Bezeichnungen wie
“B30” oder “B100” verkauft wird, und Kraftstoff mit einem hohen FAME-Gehalt
sollte nicht verwendet werden. Durch die Verwendung dieser Kraftstoffe kann das
Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Außer EU-Raum: FAME-Kraftstoff (Fettsäuremethylester), der unter Bezeichnun-
gen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem hohen FAME-
Gehalt sollte nicht verwendet werden. Ihr Fahrzeug kann Diesel verwenden, dem
maximal 5% Biodiesel (FAME) (B5) beigemischt wurde. Bei Verwendung von Kraft-
stoff mit einem FAME-Gehalt von mehr als 5% (B5) wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an
Tankstellen betanken, an denen die Kraftstoffspezifikationen und die Qualität
garantiert werden können. Wenden Sie sich im Zweifelsfall an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.

4899-2. Kundenspezifische Anpassung
9
Technische Daten des Fahrzeugs
Anpassbare Funktionen
Einige Funktionseinstellungen werden geändert, wenn andere Funktionen
eingestellt werden. Näheres hierzu erfahren Sie von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
Fahrzeuge mit Navigations-/Multimediasystem: Einstellungen, die über
das Navigations-/Multimediasystem geändert werden können
(Weitere Informationen zum Anpassen der Einstellungen über das Naviga-
tions-/Multimediasystem finden Sie in der “Navigations- und Multimedia-
system Betriebsanleitung”.)
Einstellungen, die von einem autorisierten Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einem anderen entsprechend qualifizierten
und ausgestatteten Fachbetrieb konfiguriert werden können
Definition der Symbole: O = Verfügbar, — = Nicht verfügbar
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend einstellen können. Die Programmierung
dieser besonderen Wünsche erfordert eine spezielle Ausrüstung und
kann von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb durchgeführt werden.
Anpassbare Funktionen
1
2

4909-2. Kundenspezifische Anpassung
Intelligentes Einstiegs- und Startsystem (S. 114127)
Fernbedienung (S. 103, 115)
FunktionStandard-
einstellungKundenspezifische
Einstellung
Intelligentes Einstiegs- und Startsystem EIN AUS O O
Betriebssignal
(Warnblinkanlage)EIN AUS — O
Zeit bis zum automatischen Verriegeln
der Tür, wenn die Tür nach dem Entrie-
geln nicht geöffnet wird
30 Sekunden
60 Sekunden
—O
120 Sekunden
Warnfunktion für offene Türen
(beim Verriegeln des Fahrzeugs) EIN AUS — O
12
FunktionStandard-
einstellungKundenspezifische
Einstellung
Fernbedienung EIN AUS — O
Betriebssignal
(Warnblinkanlage)EIN AUS — O
Zeit bis zum automatischen Verriegeln
der Tür, wenn die Tür nach dem Entrie-
geln nicht geöffnet wird
30 Sekunden
60 Sekunden
—O
120 Sekunden
Warnsummer für offene Tür
(beim Verriegeln des Fahrzeugs)EIN AUS — O
12
