TOYOTA YARIS 2016 Instructieboekje (in Dutch)

4618-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL
*: Gebruik van de krik, krikslinger en wielmoersleutel. (indien aanwezig)\
(→Blz. 446) Een krik, krikslinger en wi elmoersleutel zijn verkrijgbaar bij
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.

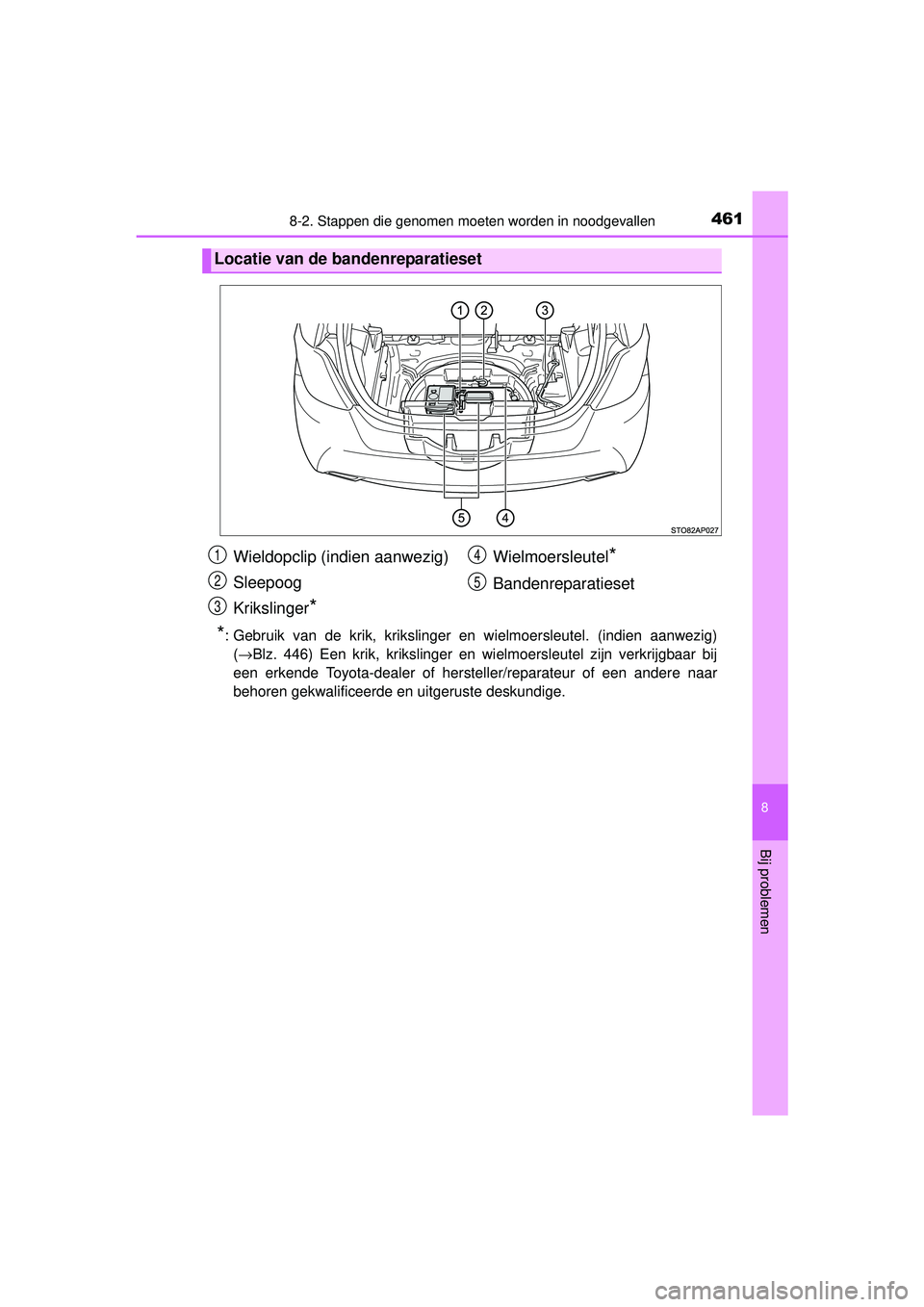

Locatie van de bandenreparatieset
Wieldopclip (indien aanwezig)
Sleepoog
Krikslinger
*
Wielmoersleutel*
Bandenreparatieset
1
2
3
4
5
YARIS F_OM_Europe_OM52G04E.book Page 461 Monday, August 31, 2015 2:42 PM

4628-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL

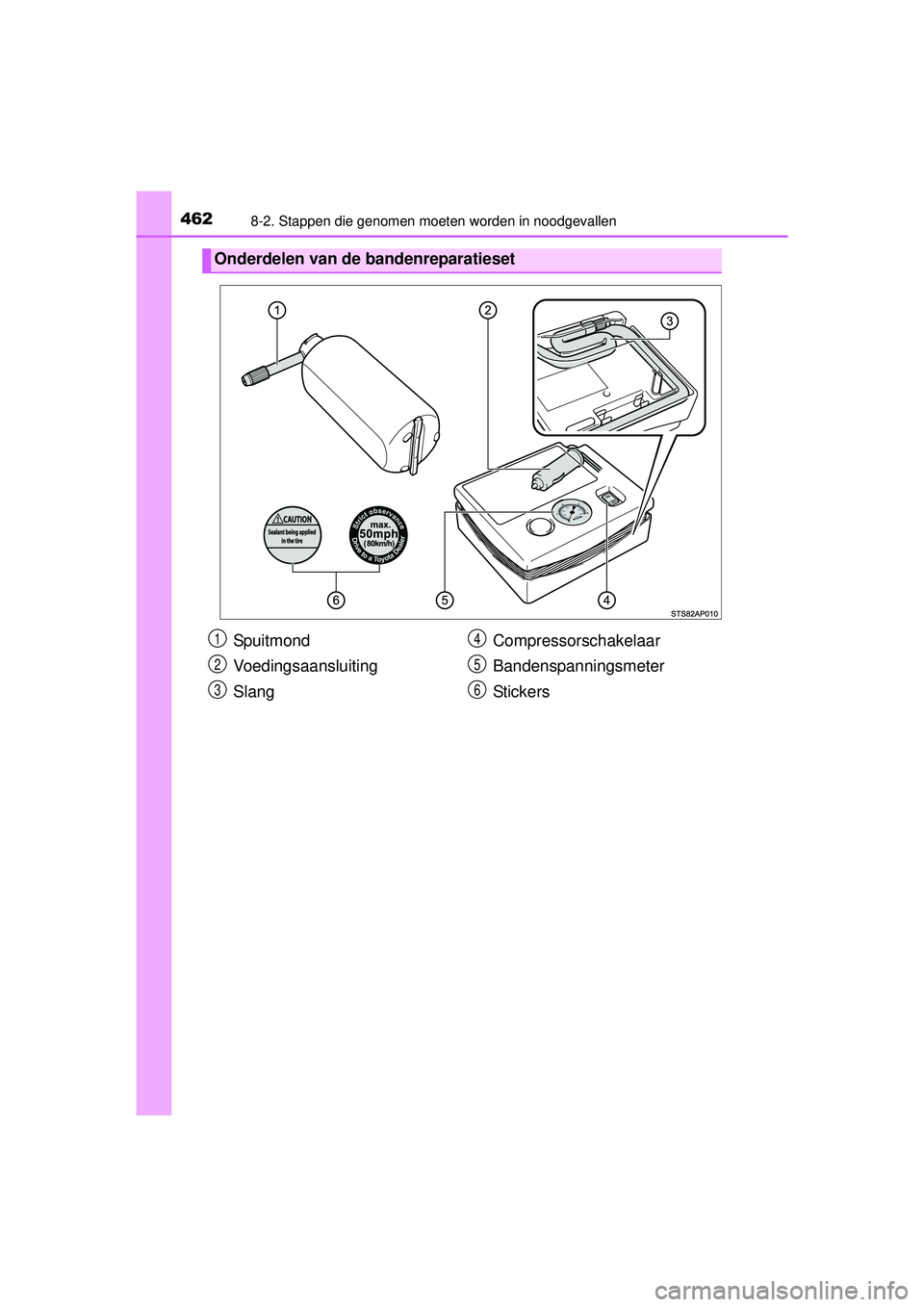

Onderdelen van de bandenreparatieset
Sp ui t mo nd
Voedingsaansluiting
SlangCompressorschakelaar
Bandenspanningsmeter
St ic ke rs1
2
3
4
5
6
YARIS F_OM_Europe_OM52G04E.book Page 462 Monday, August 31, 2015 2:42 PM

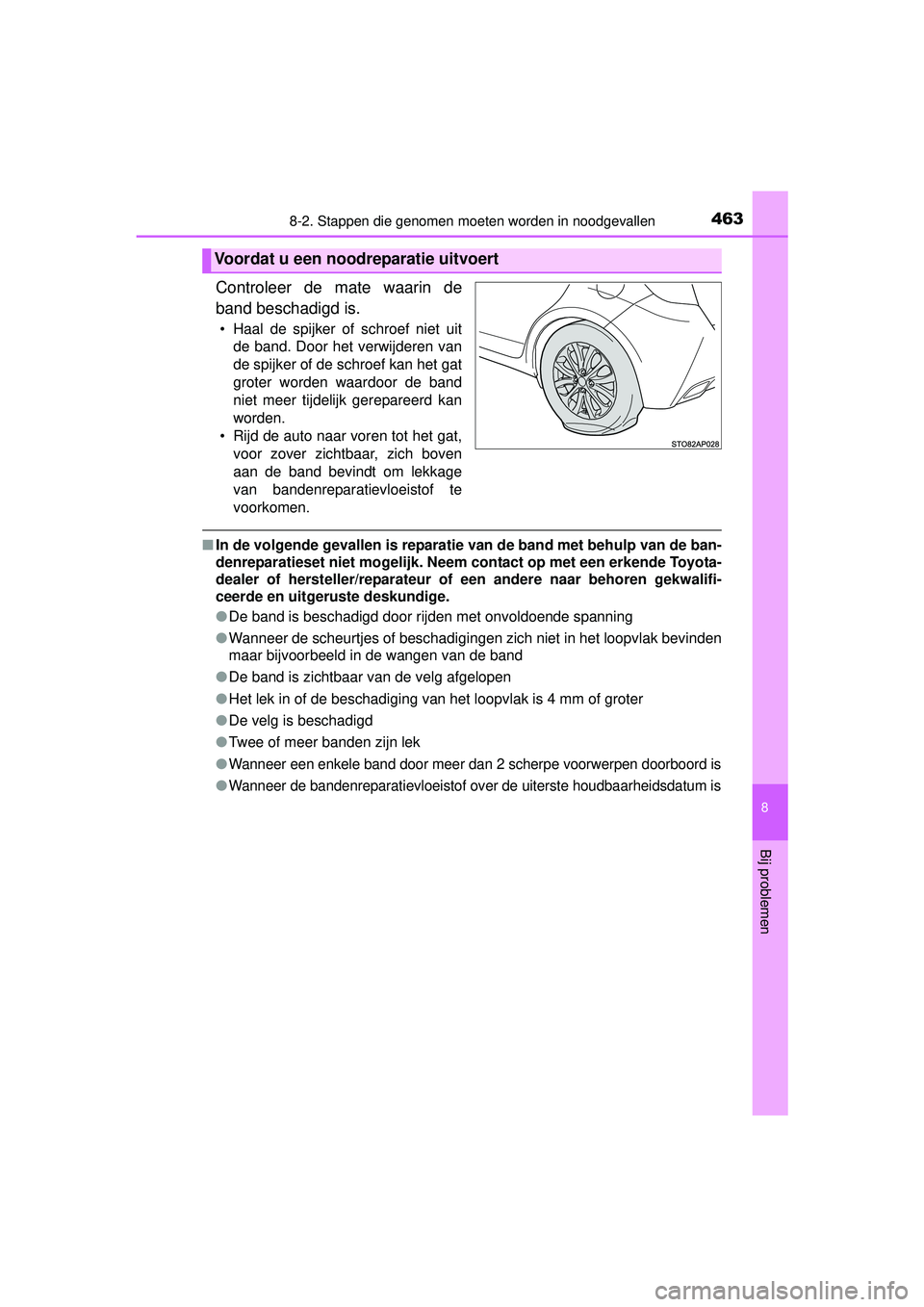

4638-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL
Controleer de mate waarin de
band beschadigd is.
• Haal de spijker of schroef niet uitde band. Door het verwijderen van
de spijker of de schroef kan het gat
groter worden waardoor de band
niet meer tijdelijk gerepareerd kan
worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven
aan de band bevindt om lekkage
van bandenreparatievloeistof te
voorkomen.
■In de volgende gevallen is reparatie van de band met behulp van de ban-
denreparatieset niet mogelijk. Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● Wanneer de scheurtjes of beschadigingen zich niet in het loopvlak bevinden
maar bijvoorbeeld in de wangen van de band
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
●
Wanneer een enkele band door meer dan 2 scherpe voorwerpen doorboord is
●Wanneer de bandenreparatievloeistof over de uiterste houdbaarheidsdatum is
Voordat u een noodreparatie uitvoert
YARIS F_OM_Europe_OM52G04E.book Page 463 Monday, August 31, 2015 2:42 PM

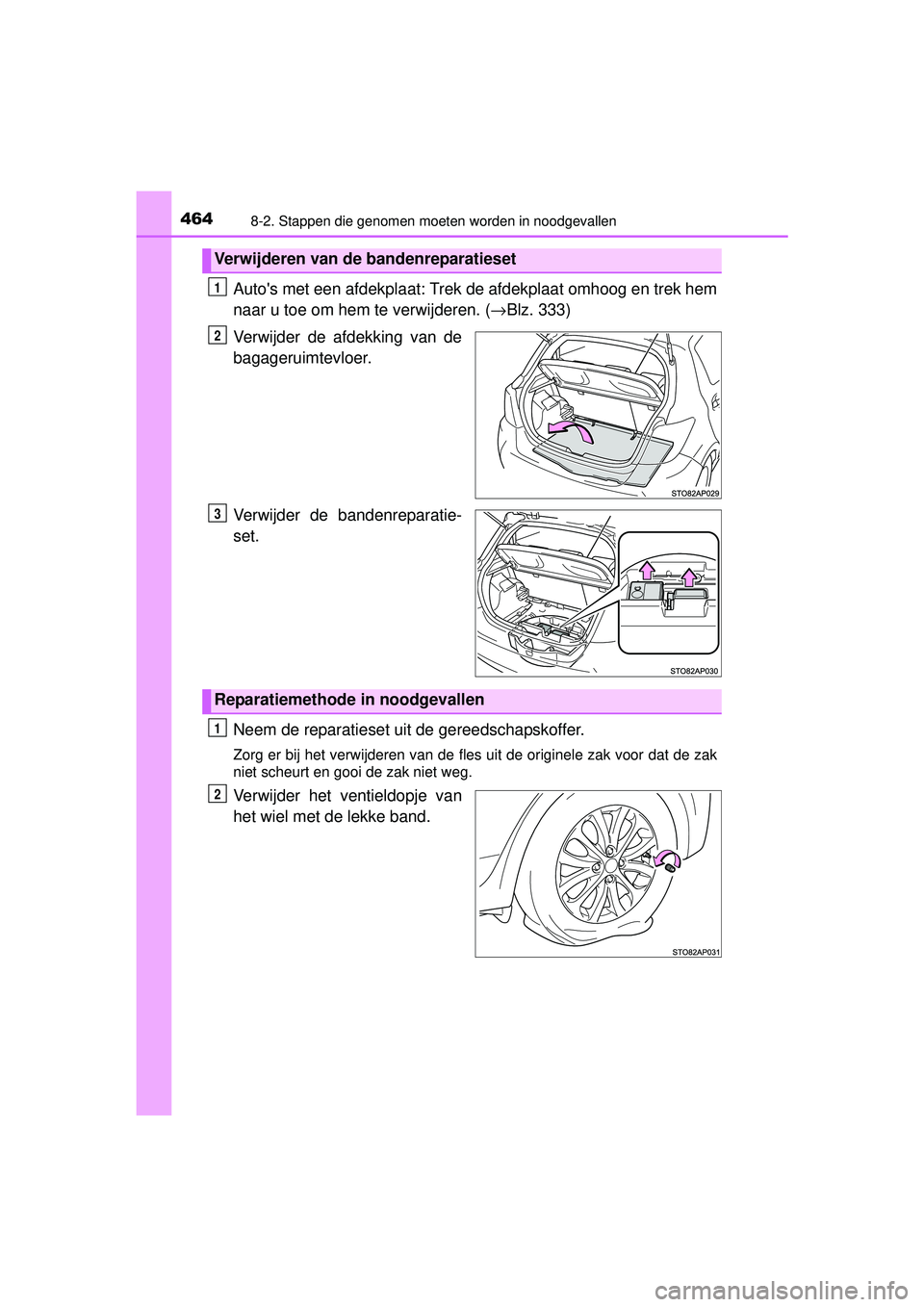

4648-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL
Auto's met een afdekplaat: Trek de afdekplaat omhoog en trek hem
naar u toe om hem te verwijderen. (→Blz. 333)
Verwijder de afdekking van de
bagageruimtevloer.
Verwijder de bandenreparatie-
set.
Neem de reparatieset uit de gereedschapskoffer.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat de zak
niet scheurt en gooi de zak niet weg.
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijderen van de bandenreparatieset
1
2
3
Reparatiemethode in noodgevallen
1
2
YARIS F_OM_Europe_OM52G04E.book Page 464 Monday, August 31, 2015 2:42 PM

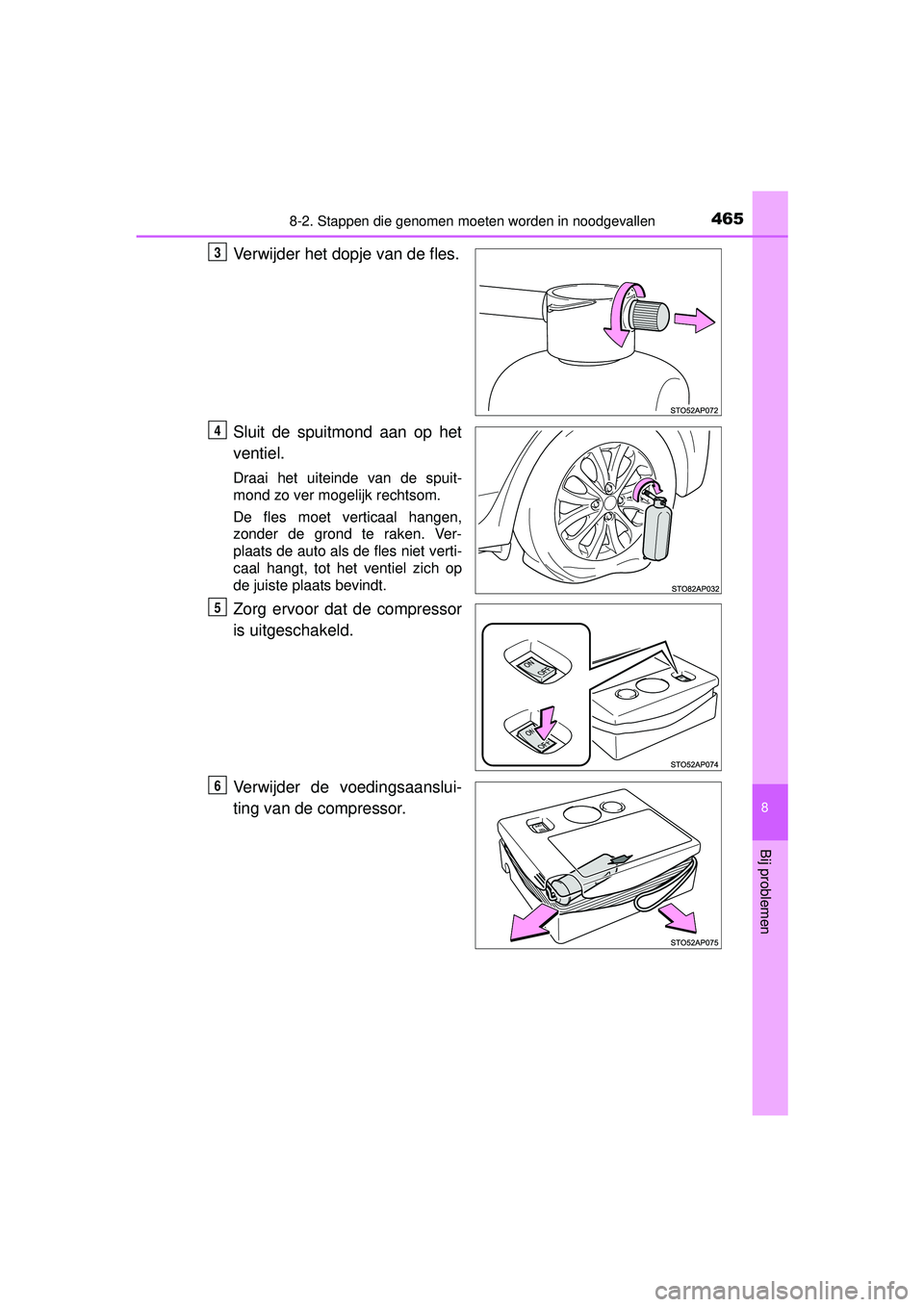

4658-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL
Verwijder het dopje van de fles.
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
3
4
5
6
YARIS F_OM_Europe_OM52G04E.book Page 465 Monday, August 31, 2015 2:42 PM

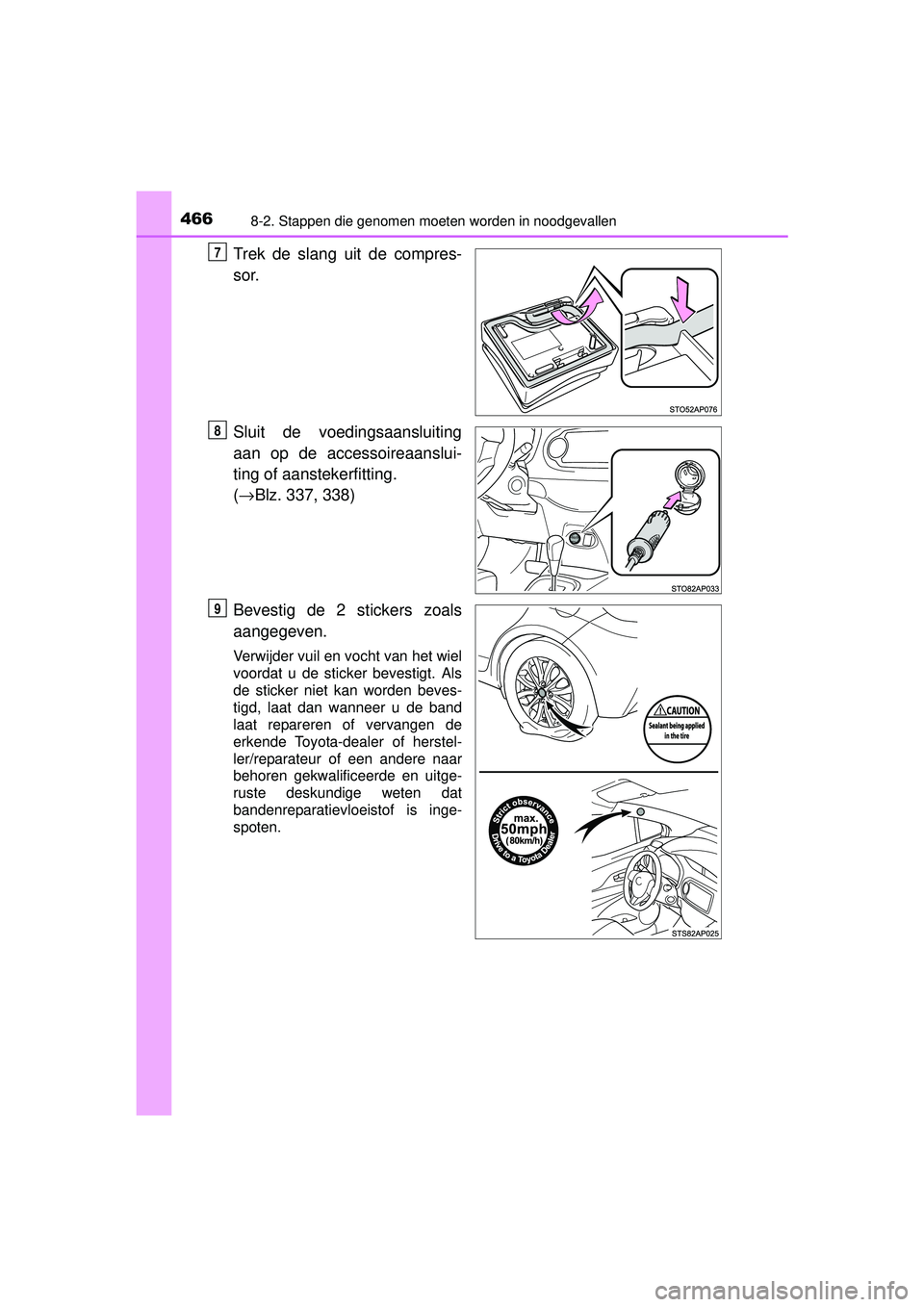

4668-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL
Trek de slang uit de compres-
sor.
Sluit de voedingsaansluiting
aan op de accessoireaanslui-
ting of aanstekerfitting.
(→ Blz. 337, 338)
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat
bandenreparatievloeistof is inge-
spoten.
7
8
9
YARIS F_OM_Europe_OM52G04E.book Page 466 Monday, August 31, 2015 2:42 PM

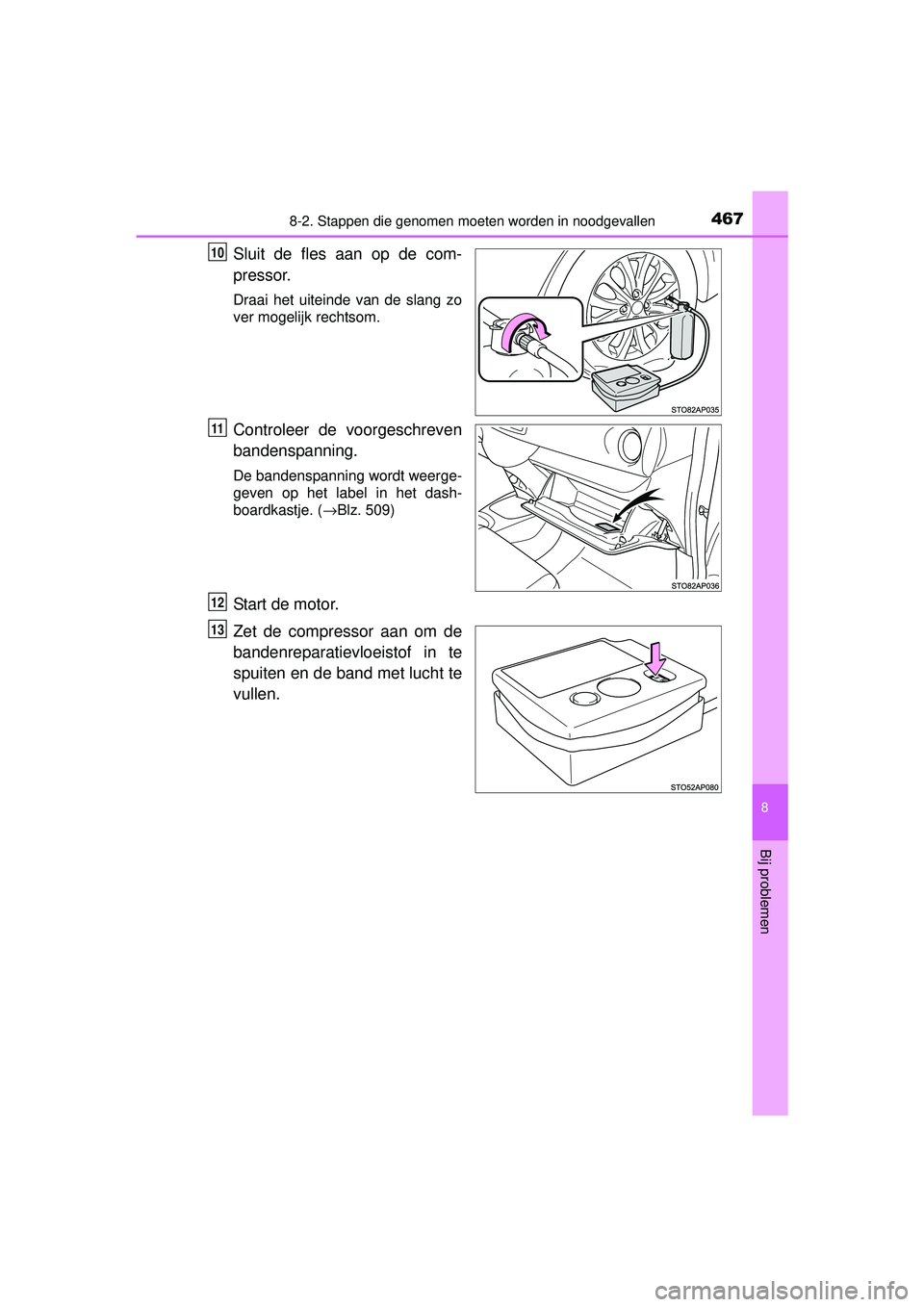

4678-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL
Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Controleer de voorgeschreven
bandenspanning.
De bandenspanning wordt weerge-
geven op het label in het dash-
boardkastje. (→Blz. 509)
Start de motor.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
10
11
12
13
YARIS F_OM_Europe_OM52G04E.book Page 467 Monday, August 31, 2015 2:42 PM

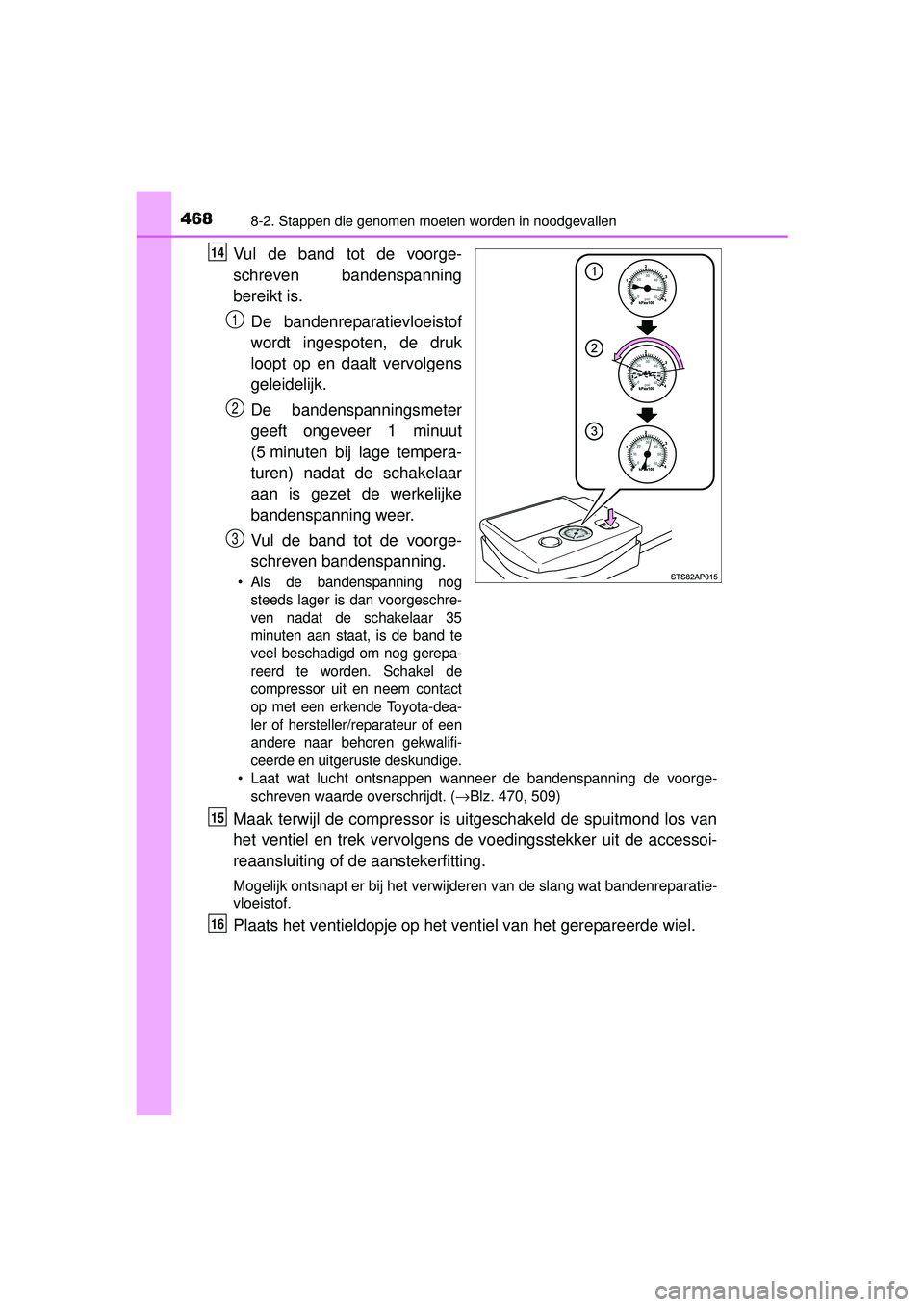

4688-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL
Vul de band tot de voorge-
schreven bandenspanning
bereikt is.De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut
(5 minuten bij lage tempera-
turen) nadat de schakelaar
aan is gezet de werkelijke
bandenspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorgeschre-
ven nadat de schakelaar 35
minuten aan staat, is de band te
veel beschadigd om nog gerepa-
reerd te worden. Schakel de
compressor uit en neem contact
op met een erkende Toyota-dea-
ler of hersteller/re parateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( →Blz. 470, 509)
Maak terwijl de compressor is ui tgeschakeld de spuitmond los van
het ventiel en trek vervolgens de voedingsstekker uit de accessoi-
reaansluiting of de aanstekerfitting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
14
1
2
3
15
16
YARIS F_OM_Europe_OM52G04E.book Page 468 Monday, August 31, 2015 2:42 PM

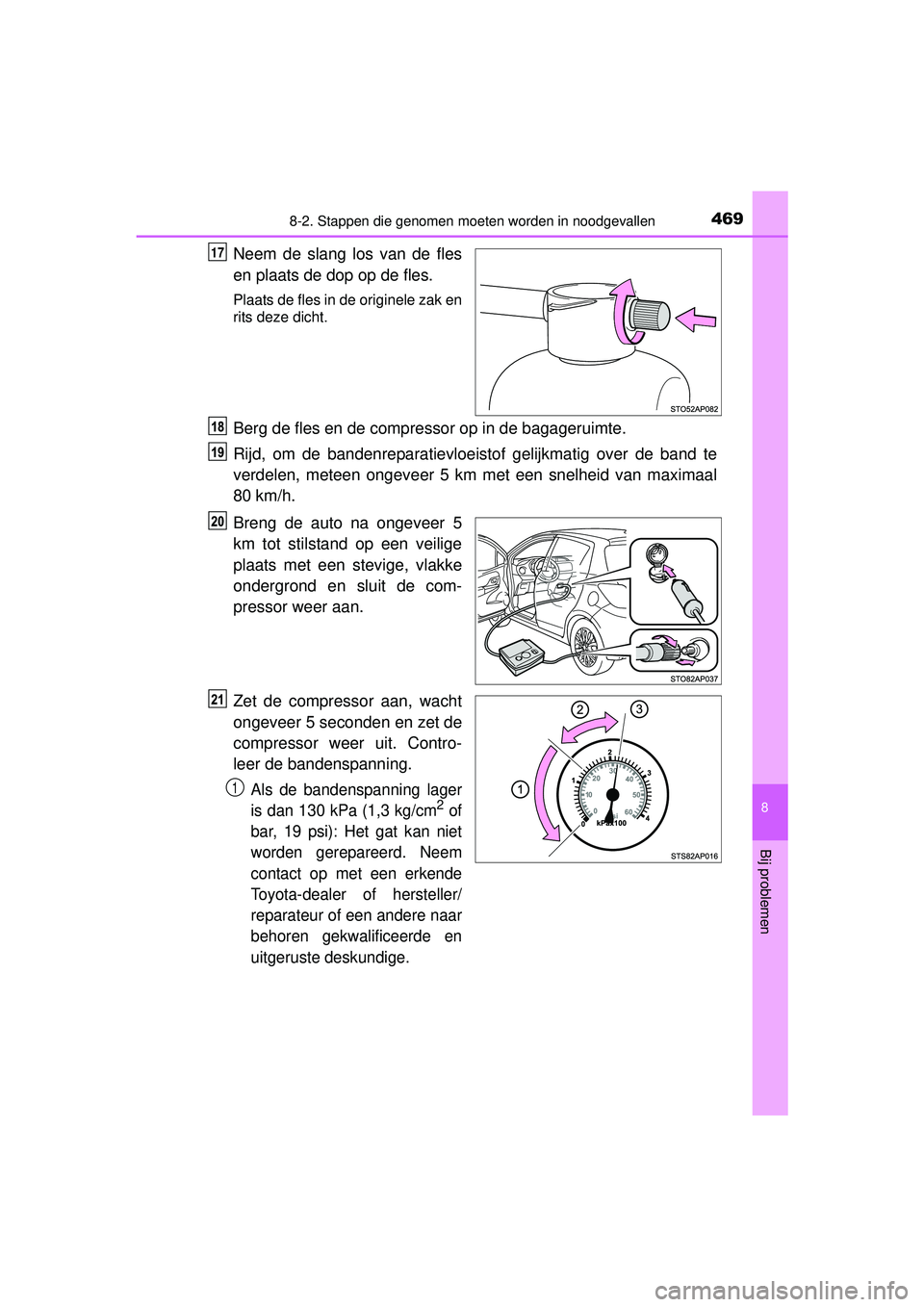

4698-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer 5
km tot stilstand op een veilige
plaats met een stevige, vlakke
ondergrond en sluit de com-
pressor weer aan.
Zet de compressor aan, wacht
ongeveer 5 seconden en zet de
compressor weer uit. Contro-
leer de bandenspanning.
Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
17
1
YARIS F_OM_Europe_OM52G04E.book Page 469 Monday, August 31, 2015 2:42 PM

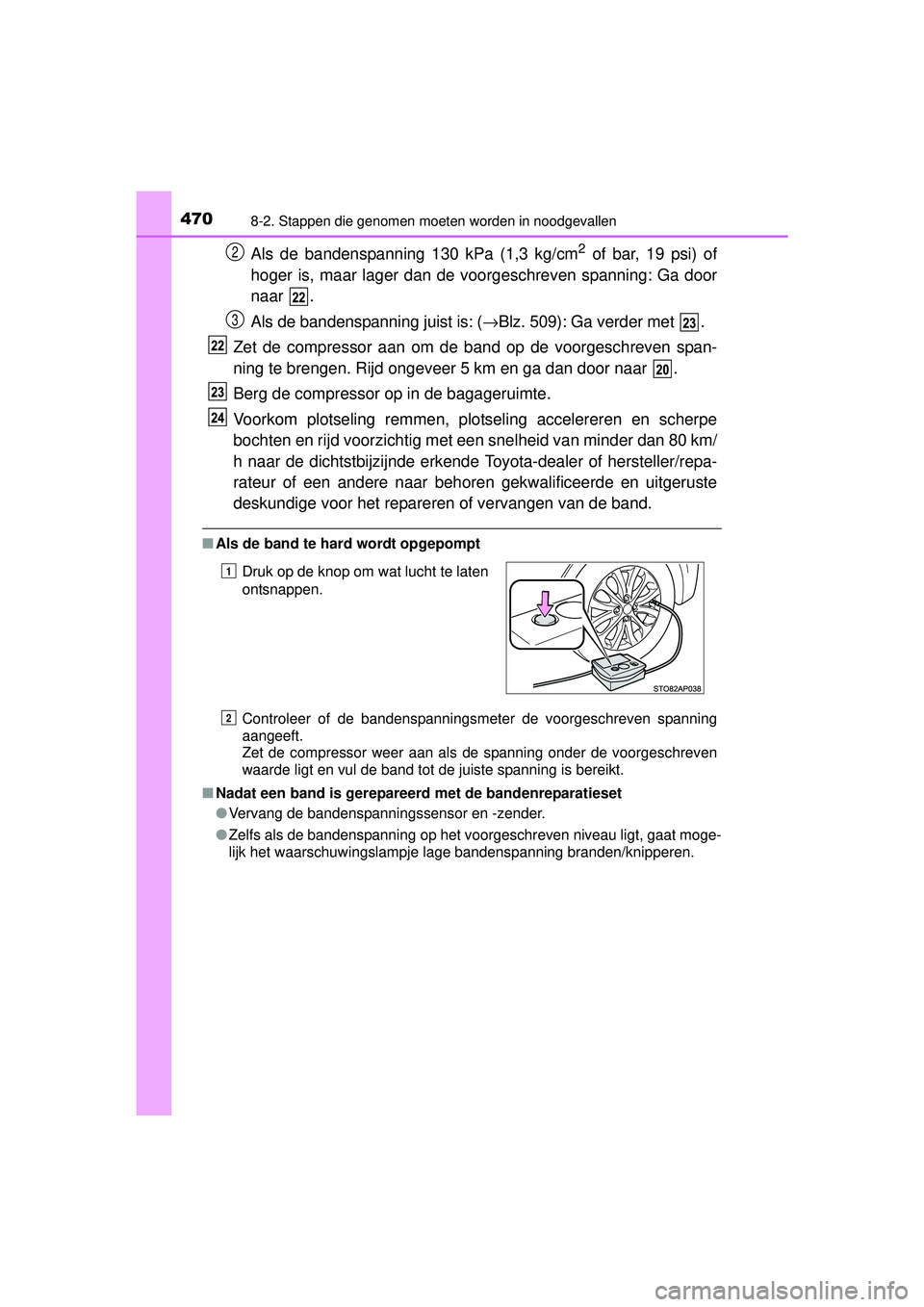

4708-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL
Als de bandenspanning 130 kPa (1,3 kg/cm2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is: ( →Blz. 509): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan door naar .
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten en rijd voorzichtig met een snelheid van minder dan 80 km/
h naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige voor het repareren of vervangen van de band.
■ Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spanning
aangeeft.
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen.Druk op de knop om wat lucht te laten
ontsnappen.
2
3
1
2
