Page 501 of 540
5019-1. Specificaties
9
Voertuigspecificaties
YARIS_F_WE_52G04NL■

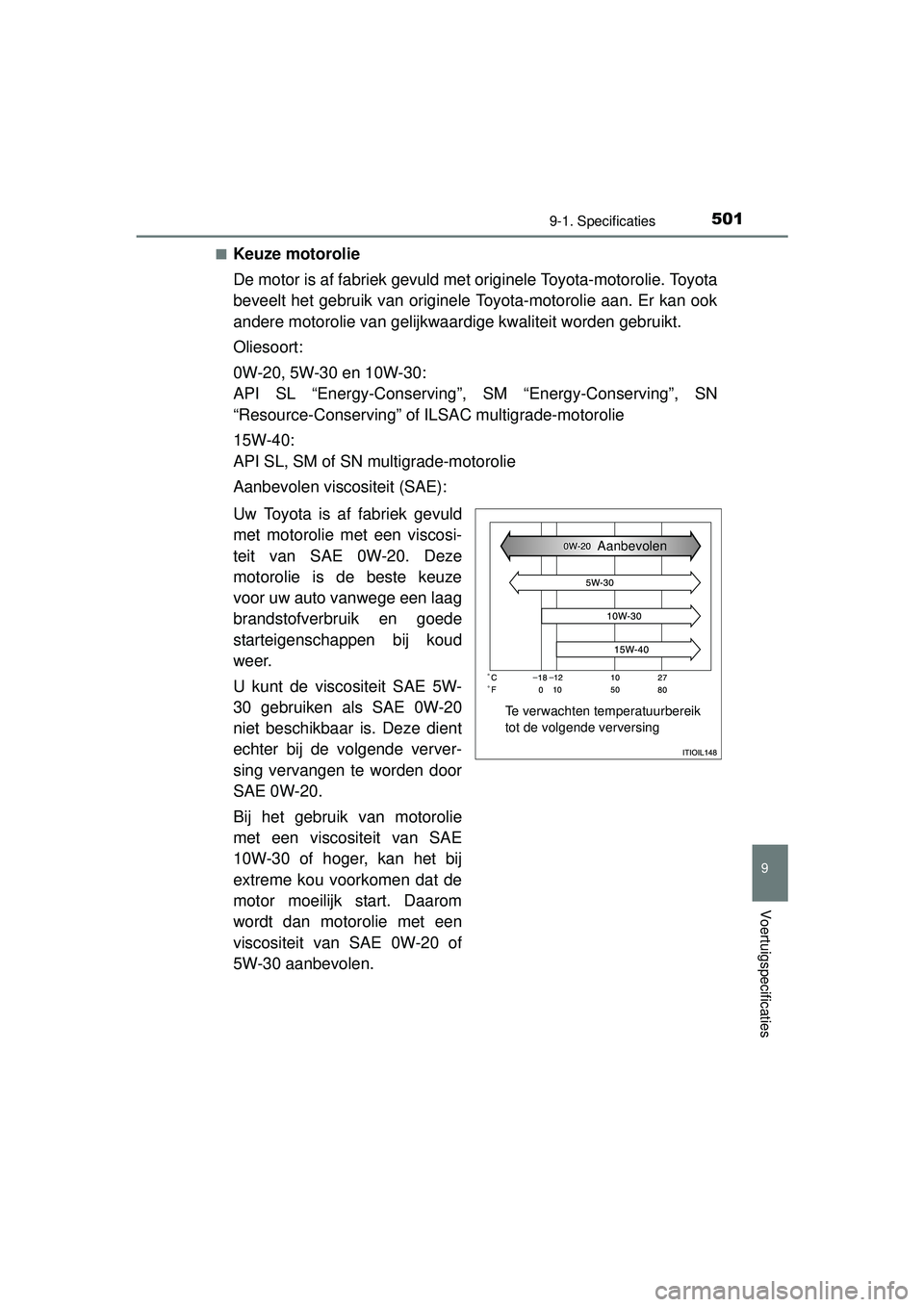

Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”,
SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt dan motorolie met een
viscositeit van SAE 0W-20 of
5W-30 aanbevolen.
Te verwachten temperatuurbereik
tot de volgende verversing Aanbevolen
YARIS F_OM_Europe_OM52G04E.book Page 501 Monday, August 31, 2015 2:42 PM
Page 502 of 540
5029-1. Specificaties
YARIS_F_WE_52G04NL

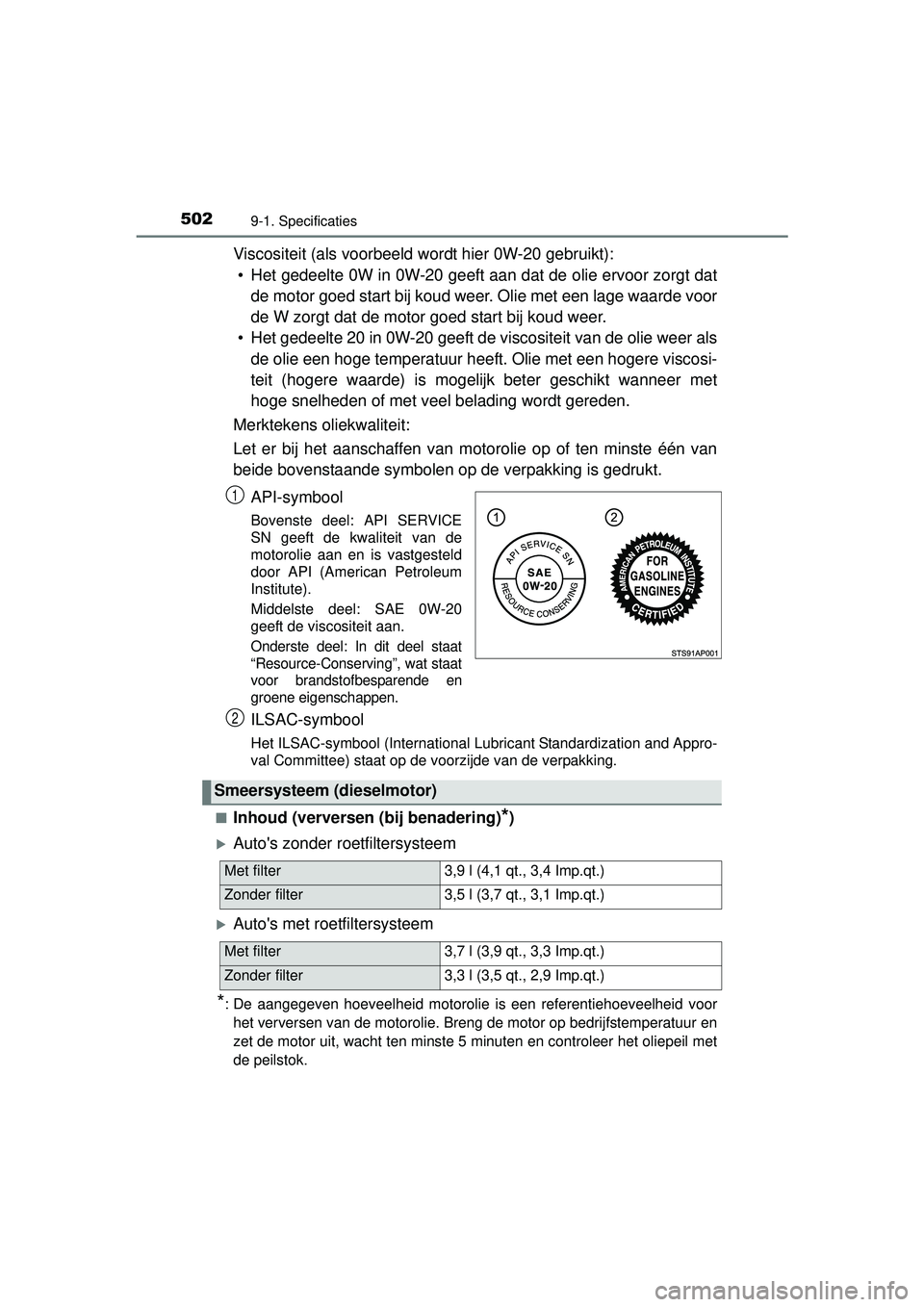

Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat
voor brandstofbesparende en
groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
■
Inhoud (verversen (bij benadering)*)
Auto's zonder roetfiltersysteem
Auto's met roetfiltersysteem
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
1
2
Smeersysteem (dieselmotor)
Met filter 3,9 l (4,1 qt., 3,4 Imp.qt.)
Zonder filter3,5 l (3,7 qt., 3,1 Imp.qt.)
Met filter 3,7 l (3,9 qt., 3,3 Imp.qt.)
Zonder filter3,3 l (3,5 qt., 2,9 Imp.qt.)
YARIS F_OM_Europe_OM52G04E.book Page 502 Monday, August 31, 2015 2:42 PM
Page 503 of 540
5039-1. Specificaties
9
Voertuigspecificaties
YARIS_F_WE_52G04NL■

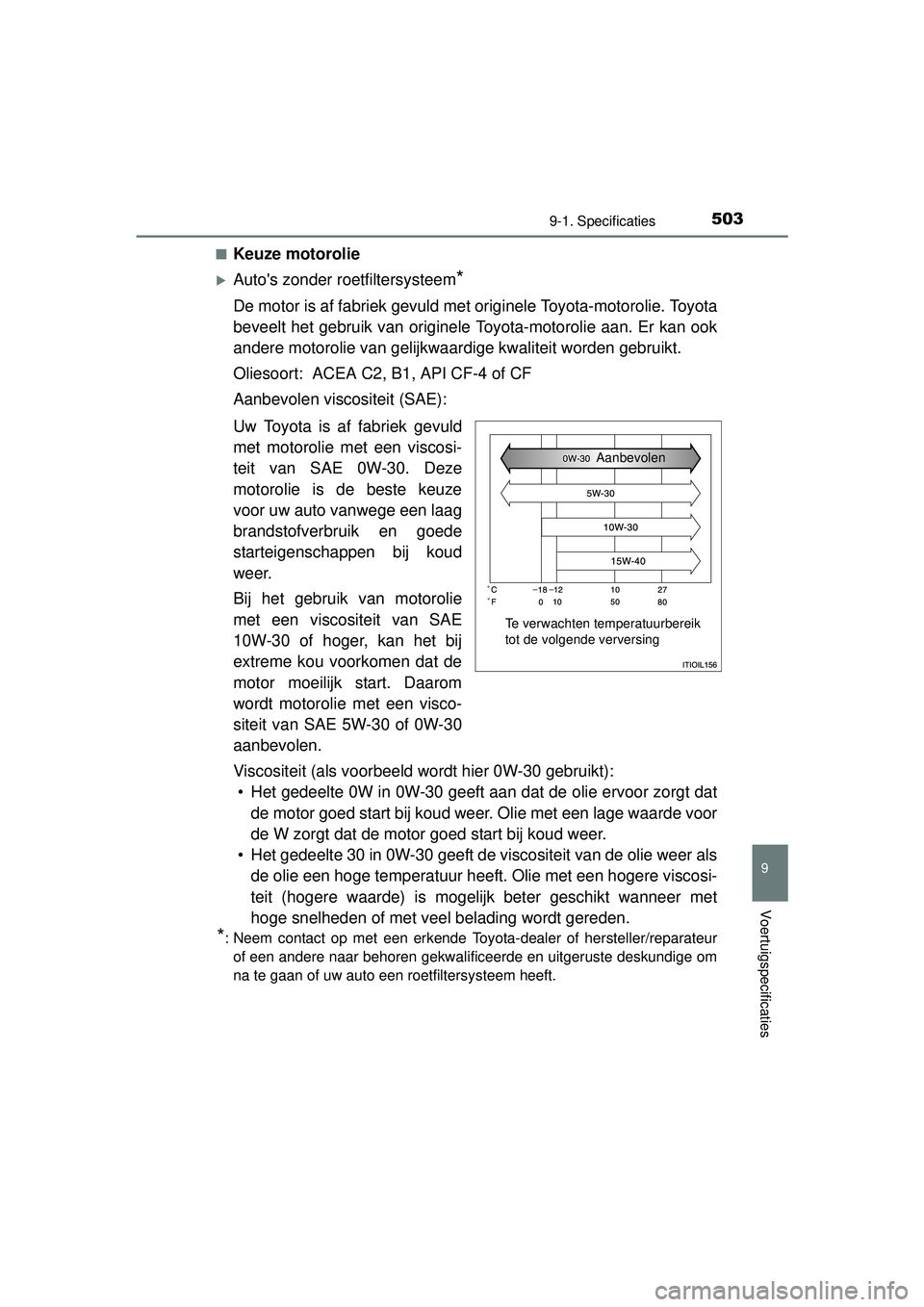

Keuze motorolie
Auto's zonder roetfiltersysteem*
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort: ACEA C2, B1, API CF-4 of CF
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt motorolie met een visco-
siteit van SAE 5W-30 of 0W-30
aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):
• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateurof een andere naar behoren gekwalificeerde en uitgeruste deskundige om
na te gaan of uw auto een roetfiltersysteem heeft.
Te verwachten temperatuurbereik
tot de volgende verversing Aanbevolen
YARIS F_OM_Europe_OM52G04E.book Page 503 Monday, August 31, 2015 2:42 PM
Page 504 of 540
5049-1. Specificaties
YARIS_F_WE_52G04NL

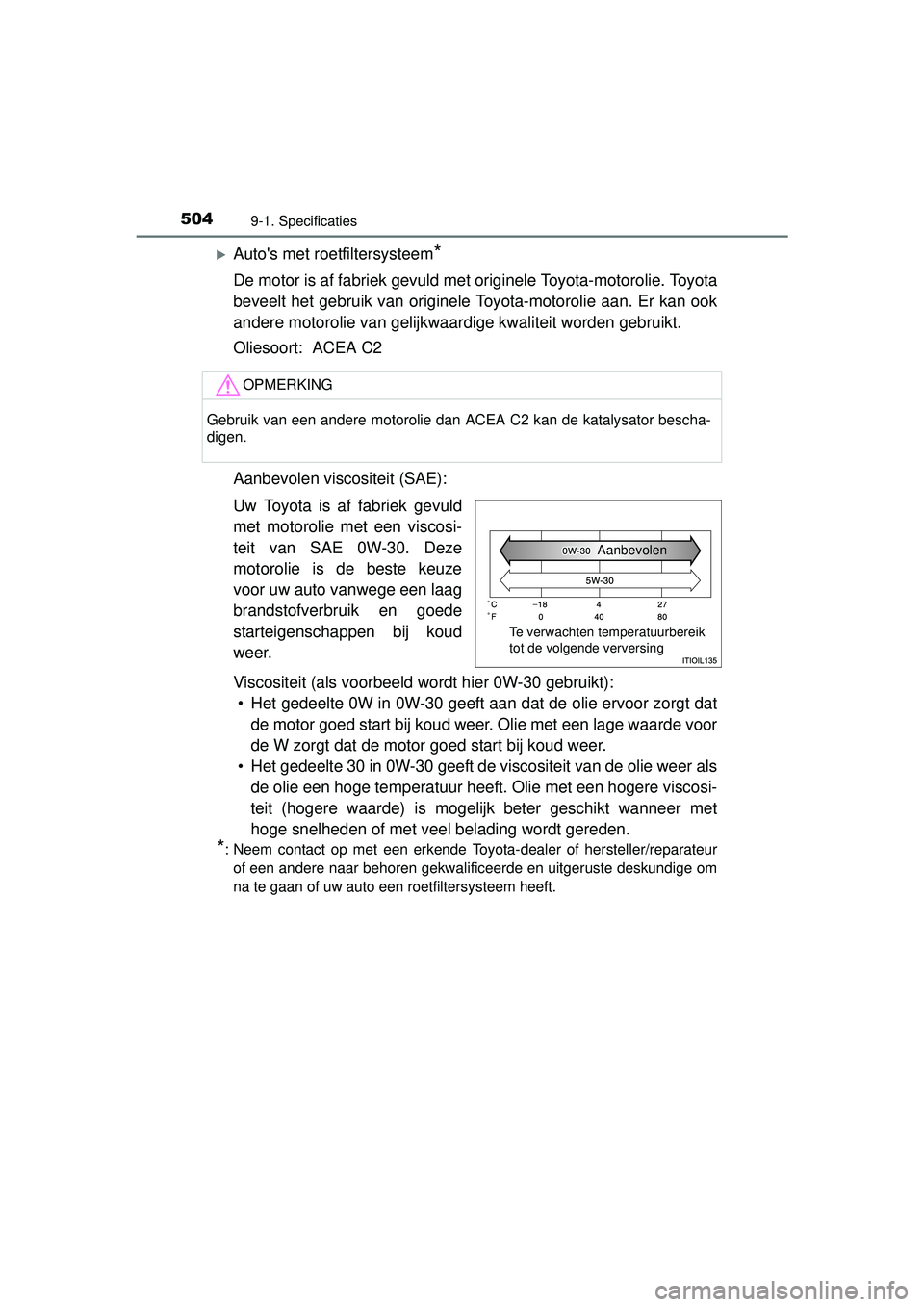

Auto's met roetfiltersysteem*
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort: ACEA C2
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateurof een andere naar behoren gekwalificeerde en uitgeruste deskundige om
na te gaan of uw auto een roetfiltersysteem heeft.
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator bescha-
digen.
Te verwachten temperatuurbereik
tot de volgende verversing Aanbevolen
YARIS F_OM_Europe_OM52G04E.book Page 504 Monday, August 31, 2015 2:42 PM
Page 505 of 540
5059-1. Specificaties
9
Voertuigspecificaties
YARIS_F_WE_52G04NL■

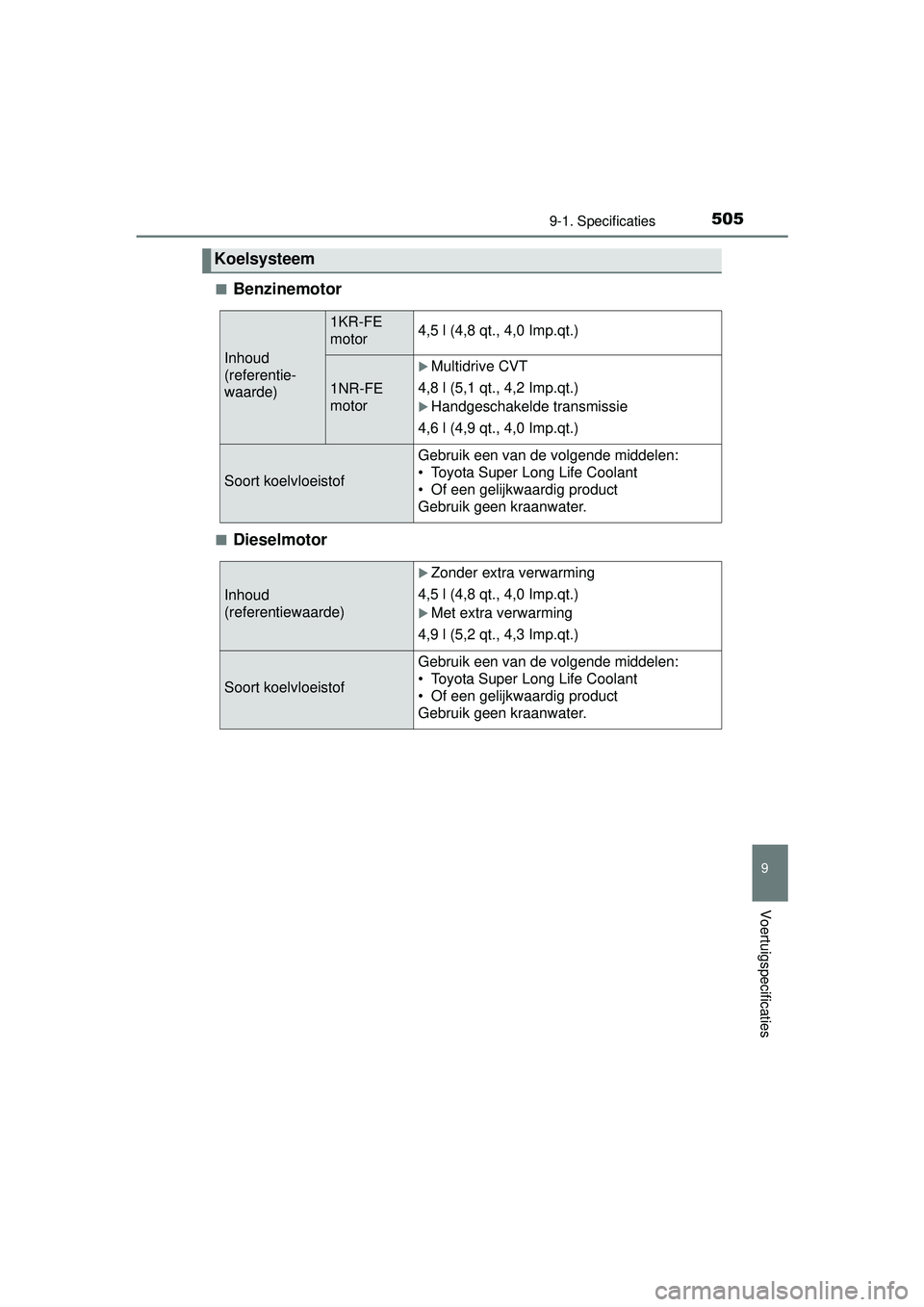

Benzinemotor
■Dieselmotor
Koelsysteem
Inhoud
(referentie-
waarde)
1KR-FE
motor4,5 l (4,8 qt., 4,0 Imp.qt.)
1NR-FE
motor
Multidrive CVT
4,8 l (5,1 qt., 4,2 Imp.qt.)
Handgeschakelde transmissie
4,6 l (4,9 qt., 4,0 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Inhoud
(referentiewaarde)
Zonder extra verwarming
4,5 l (4,8 qt., 4,0 Imp.qt.)
Met extra verwarming
4,9 l (5,2 qt., 4,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
YARIS F_OM_Europe_OM52G04E.book Page 505 Monday, August 31, 2015 2:42 PM
Page 506 of 540
5069-1. Specificaties
YARIS_F_WE_52G04NL
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervangingnoodzakelijk is, neem dan contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.

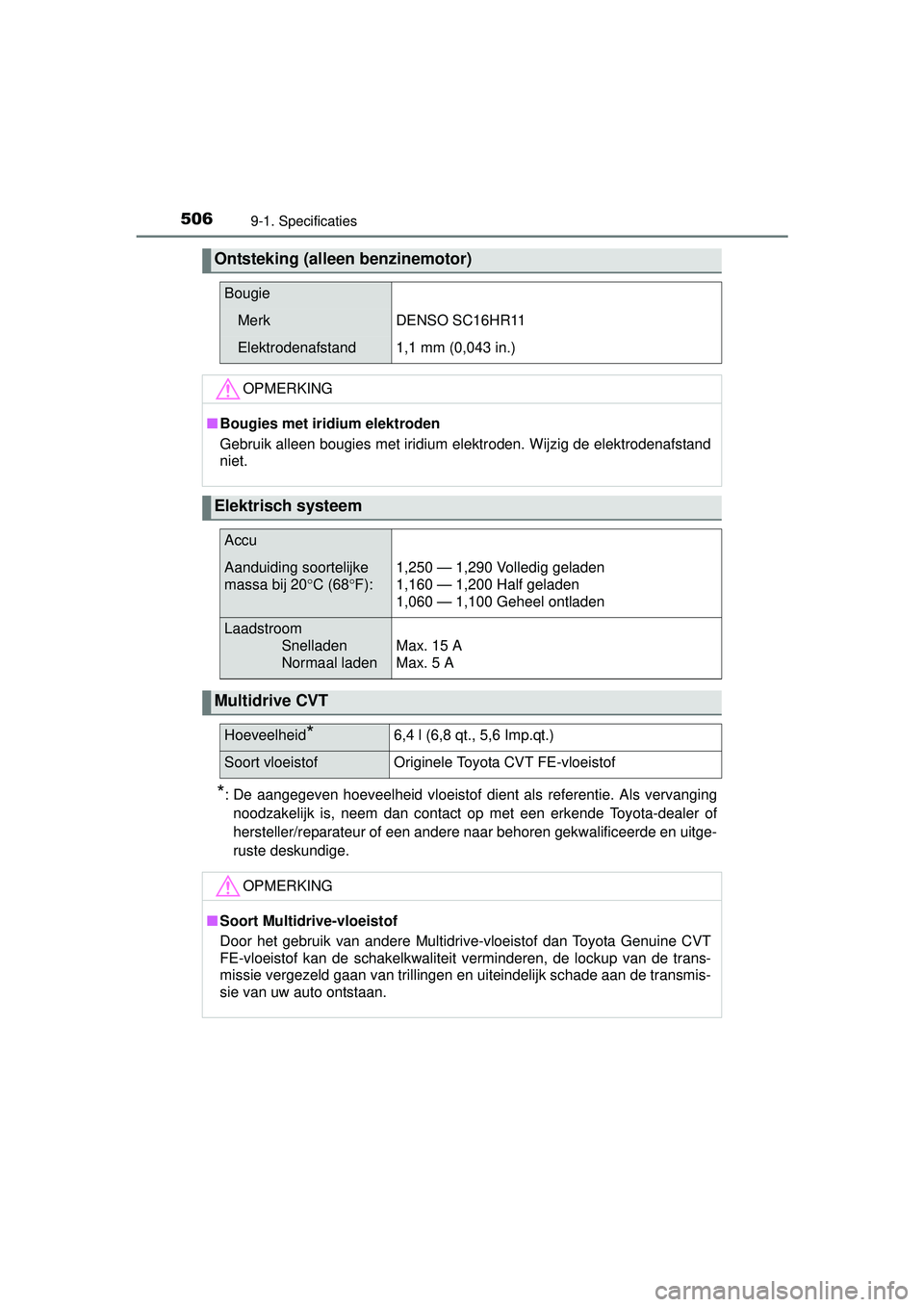

Ontsteking (alleen benzinemotor)
Bougie
MerkDENSO SC16HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
Accu
Aanduiding soortelijke
massa bij 20° C (68°F): 1,250 — 1,290 Volledig geladen
1,160 — 1,200 Half geladen
1,060 — 1,100 Geheel ontladen
Laadstroom
Snelladen
Normaal laden Max. 15 A
Max. 5 A
Multidrive CVT
Hoeveelheid*6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■
Soort Multidrive-vloeistof
Door het gebruik van andere Multidrive-vloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
YARIS F_OM_Europe_OM52G04E.book Page 506 Monday, August 31, 2015 2:42 PM
Page 507 of 540
5079-1. Specificaties
9
Voertuigspecificaties
YARIS_F_WE_52G04NL

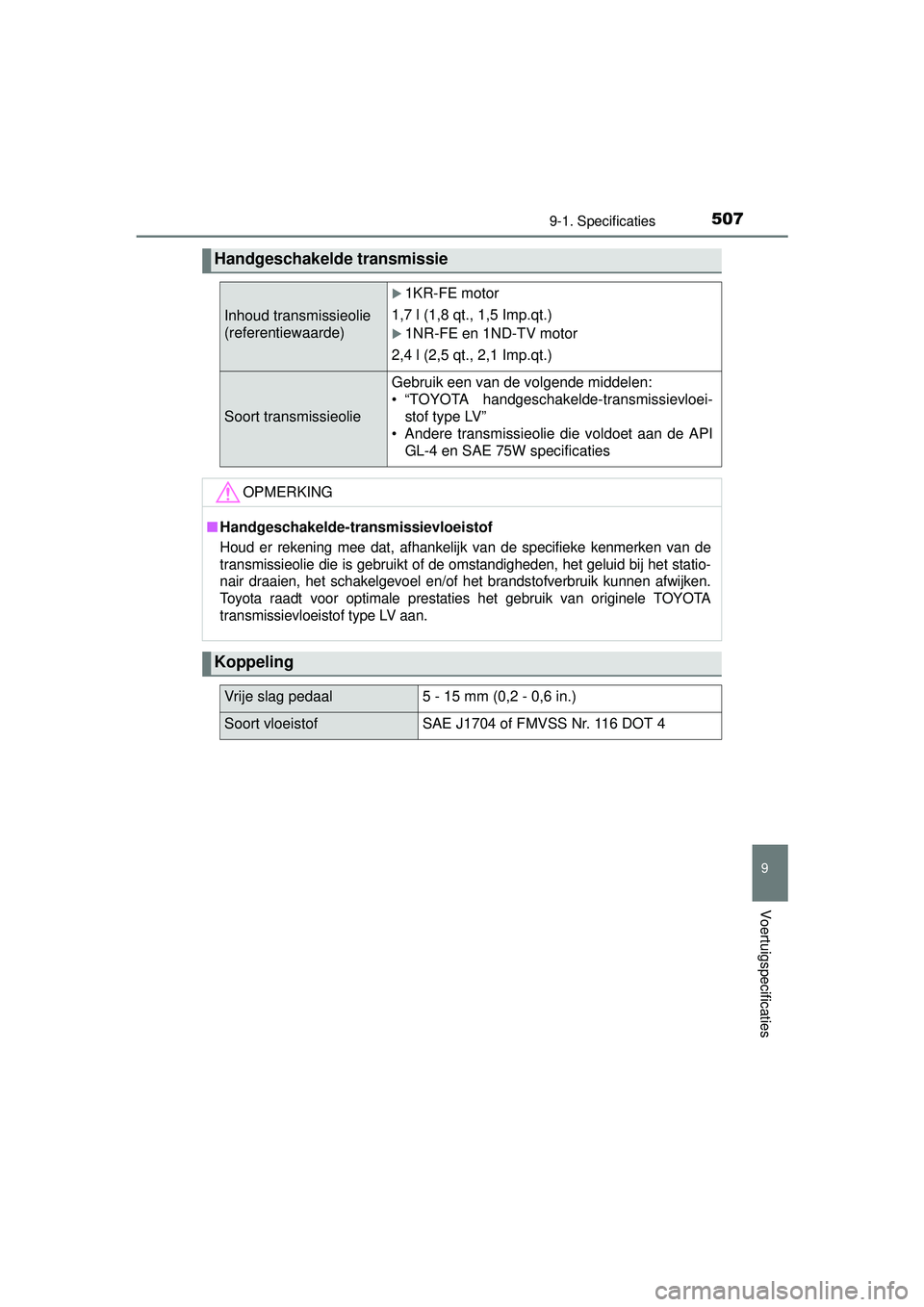

Handgeschakelde transmissie
Inhoud transmissieolie
(referentiewaarde)
1KR-FE motor
1,7 l (1,8 qt., 1,5 Imp.qt.)
1NR-FE en 1ND-TV motor
2,4 l (2,5 qt., 2,1 Imp.qt.)
Soort transmissieolie
Gebruik een van de volgende middelen:
• “TOYOTA handgeschakelde-transmissievloei- stof type LV”
• Andere transmissieolie die voldoet aan de API GL-4 en SAE 75W specificaties
OPMERKING
■Handgeschakelde-transmissievloeistof
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissieolie die is gebruikt of de omstandigheden, het geluid bij het statio-
nair draaien, het schakelgevoel en/of het brandstofverbruik kunnen afwijken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA
transmissievloeistof type LV aan.
Koppeling
Vrije slag pedaal5 - 15 mm (0,2 - 0,6 in.)
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
YARIS F_OM_Europe_OM52G04E.book Page 507 Monday, August 31, 2015 2:42 PM
Page 508 of 540
5089-1. Specificaties
YARIS_F_WE_52G04NL

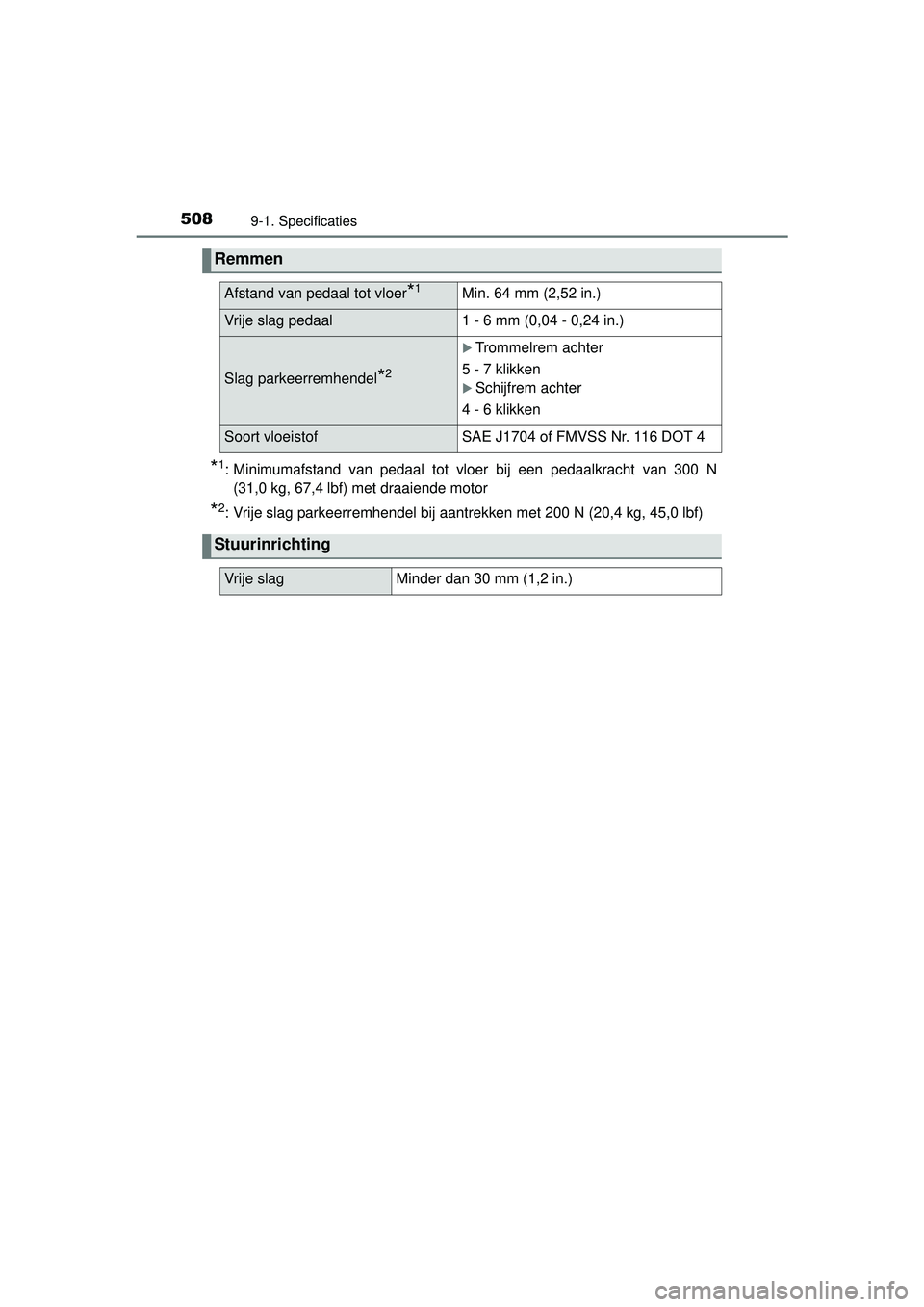

*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N(31,0 kg, 67,4 lbf) met draaiende motor
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)
Remmen
Afstand van pedaal tot vloer*1Min. 64 mm (2,52 in.)
Vrije slag pedaal1 - 6 mm (0,04 - 0,24 in.)
Slag parkeerremhendel*2
Trommelrem achter
5 - 7 klikken
Schijfrem achter
4 - 6 klikken
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
YARIS F_OM_Europe_OM52G04E.book Page 508 Monday, August 31, 2015 2:42 PM
Page 509 of 540
5099-1. Specificaties
9
Voertuigspecificaties
YARIS_F_WE_52G04NL

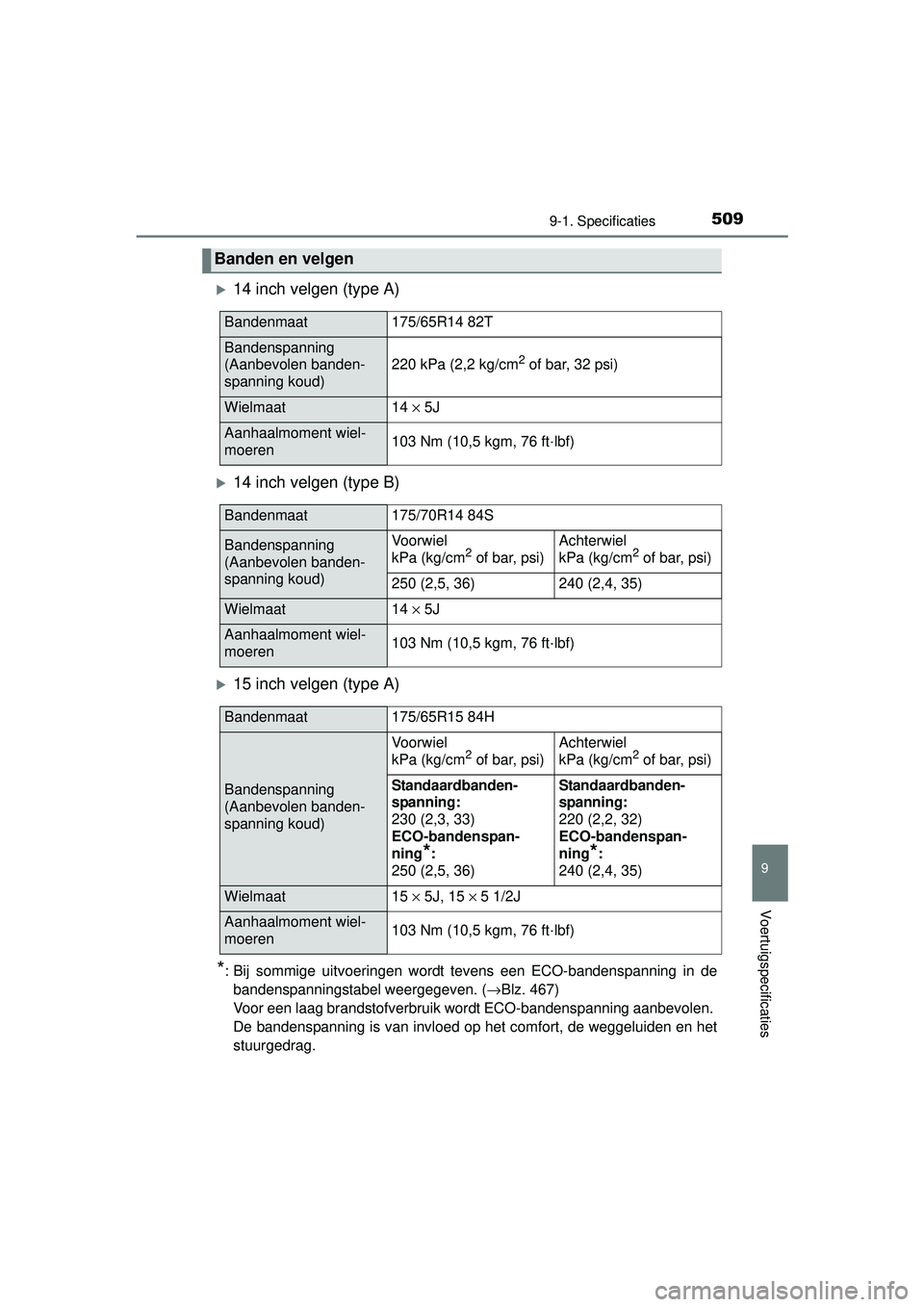

14 inch velgen (type A)
14 inch velgen (type B)
15 inch velgen (type A)
*: Bij sommige uitvoeringen wordt tevens een ECO-bandenspanning in debandenspanningstabel weergegeven. ( →Blz. 467)
Voor een laag brandstofverbruik wordt ECO-bandenspanning aanbevolen.
De bandenspanning is van invloed op het comfort, de weggeluiden en het
stuurgedrag.
Banden en velgen
Bandenmaat175/65R14 82T
Bandenspanning
(Aanbevolen banden-
spanning koud)
220 kPa (2,2 kg/cm2 of bar, 32 psi)
Wielmaat14 × 5J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat175/70R14 84S
Bandenspanning
(Aanbevolen banden-
spanning koud)Voorwiel
kPa (kg/cm2 of bar, psi)
Achterwiel
kPa (kg/cm2 of bar, psi)
250 (2,5, 36)240 (2,4, 35)
Wielmaat14 × 5J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat175/65R15 84H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Voorwiel
kPa (kg/cm2 of bar, psi)
Achterwiel
kPa (kg/cm2 of bar, psi)
Standaardbanden-
spanning:
230 (2,3, 33)
ECO-bandenspan-
ning
*:
250 (2,5, 36)
Standaardbanden-
spanning:
220 (2,2, 32)
ECO-bandenspan-
ning
*:
240 (2,4, 35)
Wielmaat15 × 5J, 15 × 5 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
YARIS F_OM_Europe_OM52G04E.book Page 509 Monday, August 31, 2015 2:42 PM
Page 510 of 540
5109-1. Specificaties
YARIS_F_WE_52G04NL

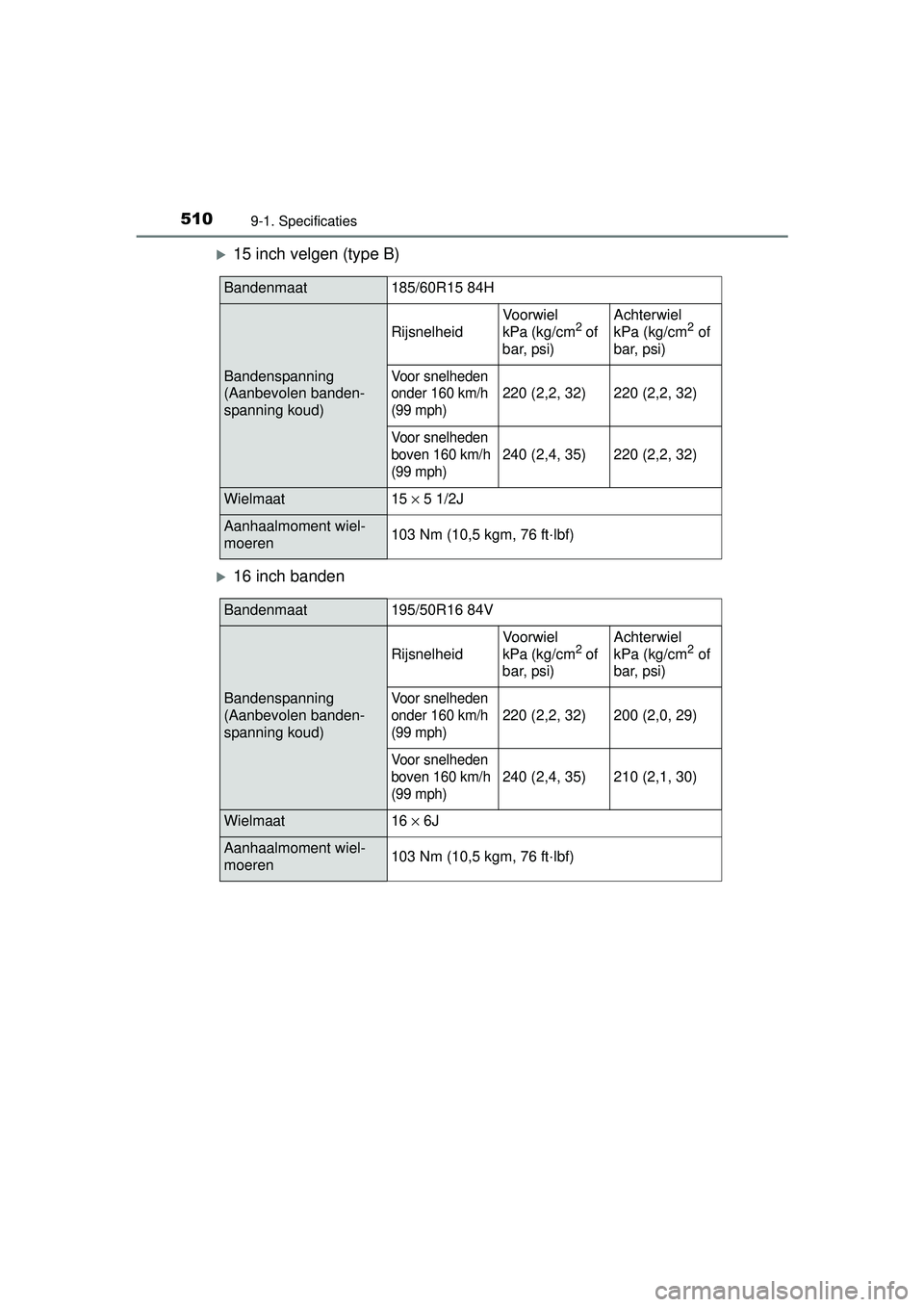

15 inch velgen (type B)
16 inch banden
Bandenmaat185/60R15 84H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
onder 160 km/h
(99 mph)
220 (2,2, 32)220 (2,2, 32)
Voor snelheden
boven 160 km/h
(99 mph)
240 (2,4, 35)220 (2,2, 32)
Wielmaat15 × 5 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat195/50R16 84V
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelheden
onder 160 km/h
(99 mph)
220 (2,2, 32)200 (2,0, 29)
Voor snelheden
boven 160 km/h
(99 mph)
240 (2,4, 35)210 (2,1, 30)
Wielmaat16 × 6J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
YARIS F_OM_Europe_OM52G04E.book Page 510 Monday, August 31, 2015 2:42 PM
