4818-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL

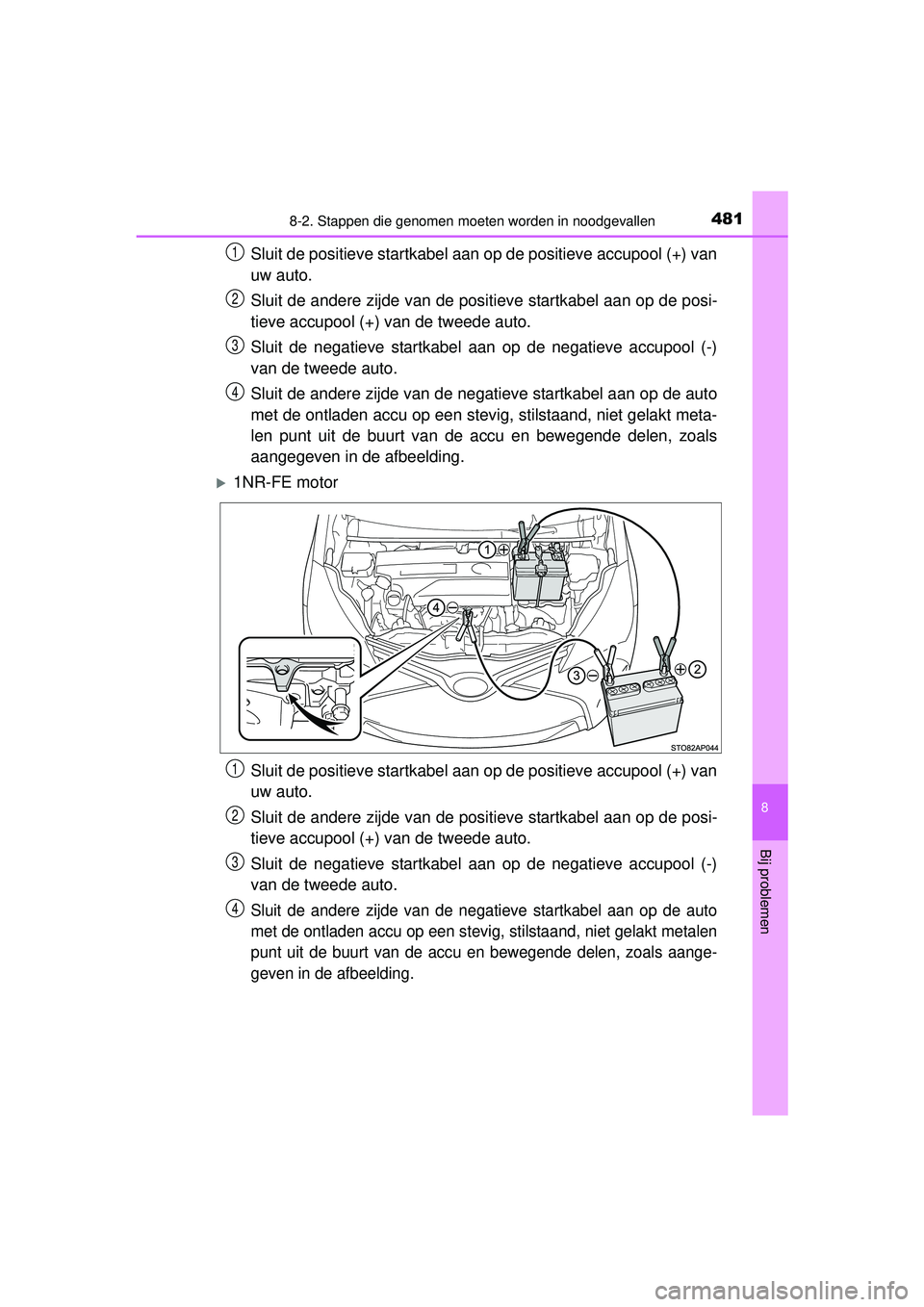

Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
1NR-FE motor
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de auto
met de ontladen accu op een stevig, stilstaand, niet gelakt metalen
punt uit de buurt van de accu en bewegende delen, zoals aange-
geven in de afbeelding.
1
2
3
4
1
2
3
4
YARIS F_OM_Europe_OM52G04E.book Page 481 Monday, August 31, 2015 2:42 PM

4828-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL

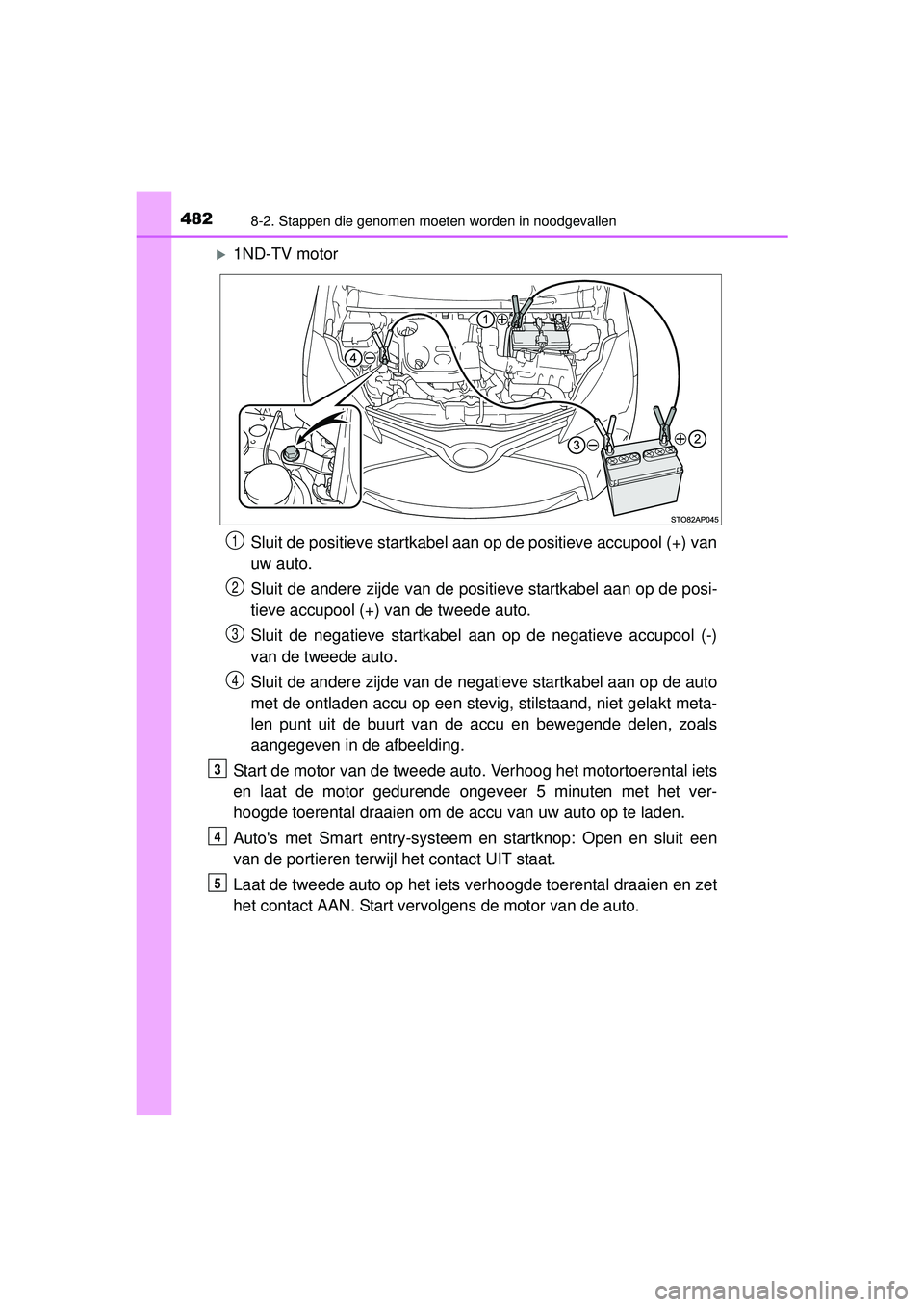

1ND-TV motorSluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de n egatieve startkabel aan op de auto
met de ontladen accu op een stev ig, stilstaand, niet gelakt meta-
len punt uit de buurt van de accu en bewegende delen, zoals
aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de accu van uw auto op te laden.
Auto's met Smart entry-systeem en startknop: Open en sluit een
van de portieren terwijl het contact UIT staat.
Laat de tweede auto op het iets verhoogde toerental draaien en zet
het contact AAN. Start vervolgens de motor van de auto.
1
2
3
4
3
4
5
YARIS F_OM_Europe_OM52G04E.book Page 482 Monday, August 31, 2015 2:42 PM

4838-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL

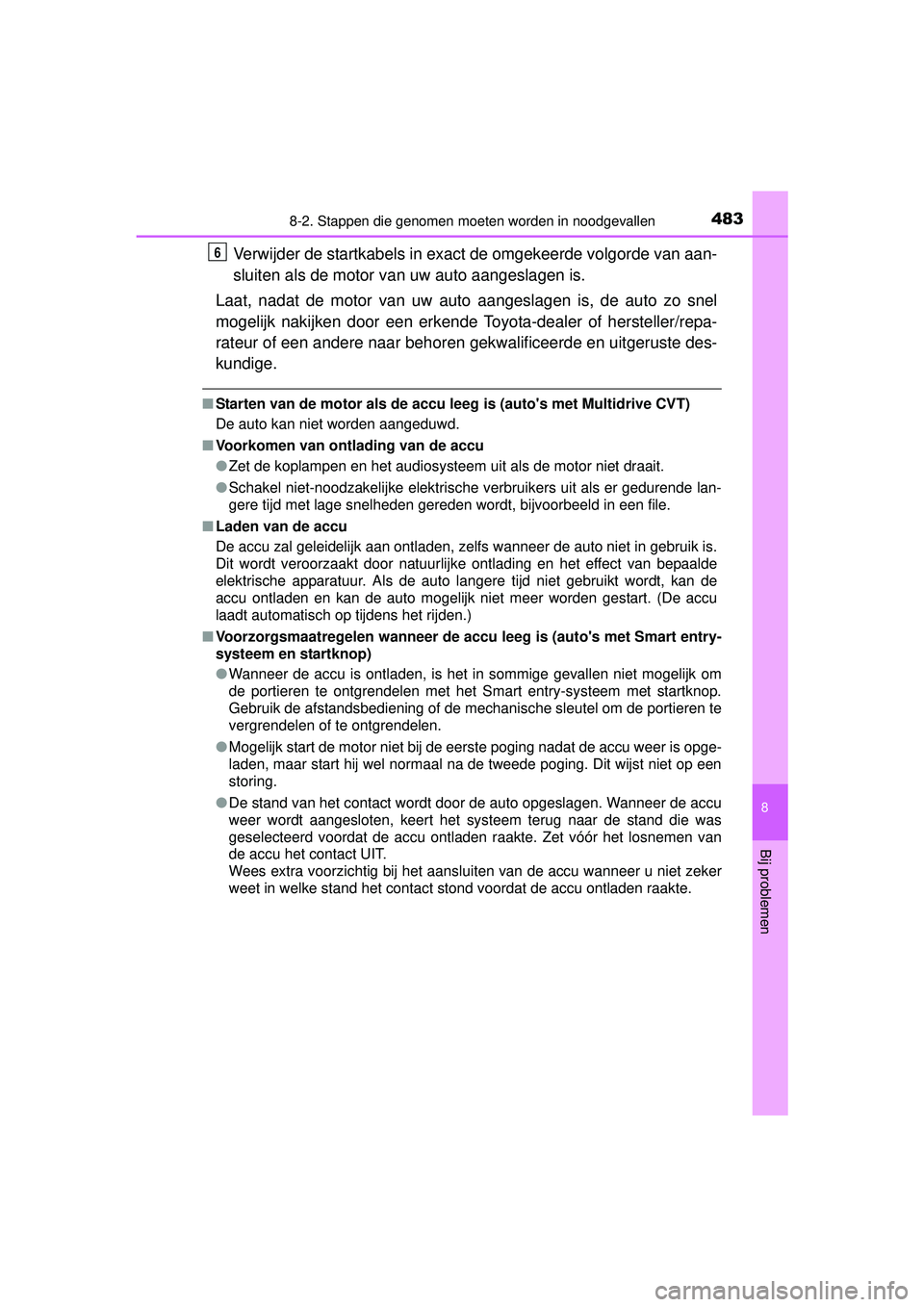

Verwijder de startkabels in exact de omgekeerde volgorde van aan-
sluiten als de motor van uw auto aangeslagen is.
Laat, nadat de motor van uw auto aangeslagen is, de auto zo snel
mogelijk nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Starten van de motor als de accu leeg is (auto's met Multidrive CVT)
De auto kan niet worden aangeduwd.
■ Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor niet draait.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
■ Voorzorgsmaatregelen wanneer de accu leeg is (auto's met Smart entry-
systeem en startknop)
● Wanneer de accu is ontladen, is het in sommige gevallen niet mogelijk om
de portieren te ontgrendelen met het Smart entry-systeem met startknop.
Gebruik de afstandsbediening of de mechanische sleutel om de portieren te
vergrendelen of te ontgrendelen.
● Mogelijk start de motor niet bij de eerste poging nadat de accu weer is opge-
laden, maar start hij wel normaal na de tweede poging. Dit wijst niet op een
storing.
● De stand van het contact wordt door de auto opgeslagen. Wanneer de accu
weer wordt aangesloten, keert het systeem terug naar de stand die was
geselecteerd voordat de accu ontladen raakte. Zet vóór het losnemen van
de accu het contact UIT.
Wees extra voorzichtig bij het aansluiten van de accu wanneer u niet zeker
weet in welke stand het contact stond voordat de accu ontladen raakte.
6
YARIS F_OM_Europe_OM52G04E.book Page 483 Monday, August 31, 2015 2:42 PM

4848-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL

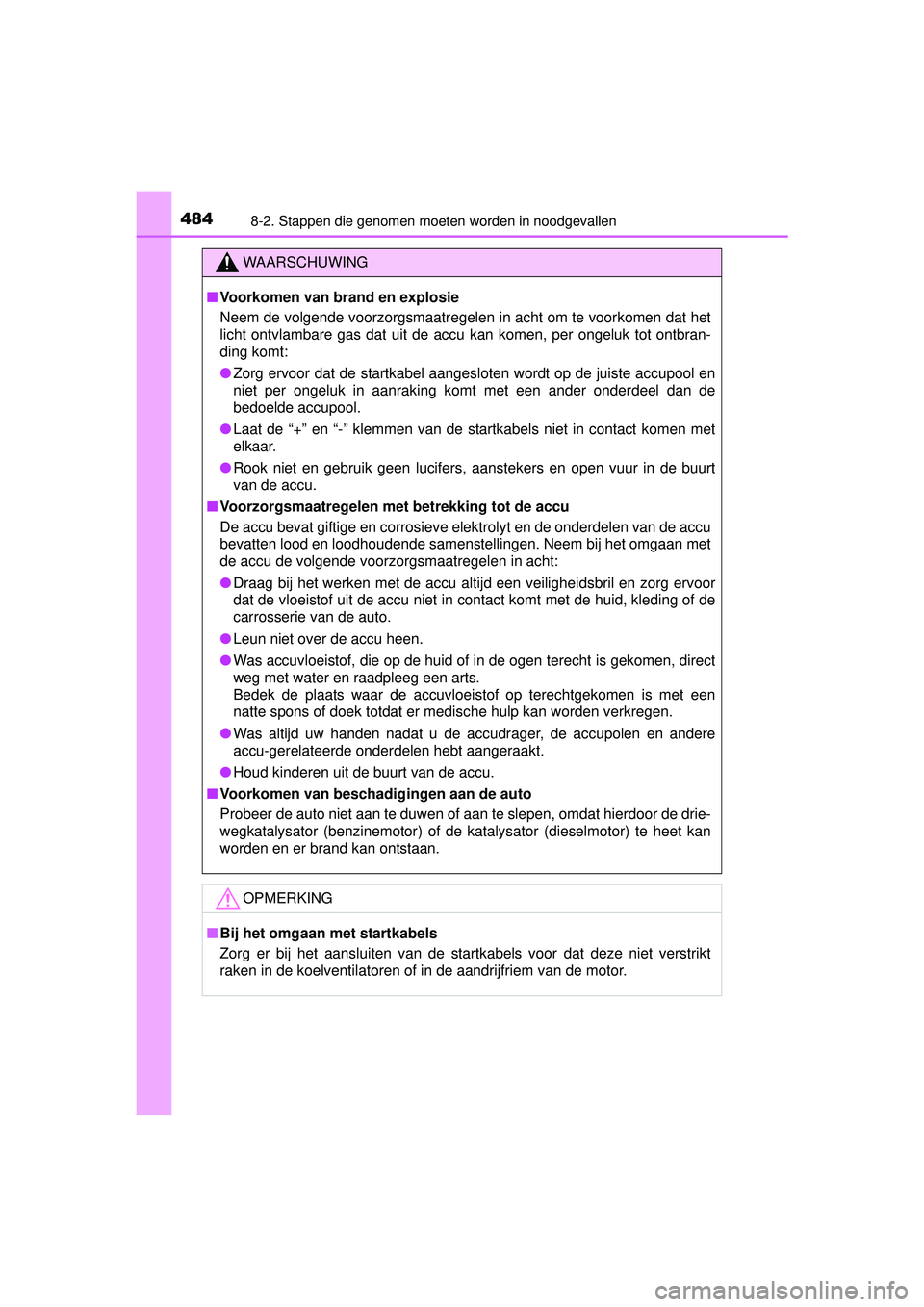

WAARSCHUWING
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat het
licht ontvlambare gas dat uit de accu kan komen, per ongeluk tot ontbran-
ding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de accu.
■ Voorzorgsmaatregelen met betrekking tot de accu
De accu bevat giftige en corrosieve elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samenstellingen. Neem bij het omgaan met
de accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de accu altijd een veiligheidsbril en zorg ervoor
dat de vloeistof uit de accu niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is gekomen, direc\
t
weg met water en raadpleeg een arts.
Bedek de plaats waar de accuvloeistof op terechtgekomen is met een
natte spons of doek totdat er medische hulp kan worden verkregen.
● Was altijd uw handen nadat u de accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de accu.
■ Voorkomen van beschad igingen aan de auto
Probeer de auto niet aan te duwen of aan te slepen, omdat hierdoor de drie-
wegkatalysator (benzinemotor) of de katalysator (dieselmotor) te heet kan
worden en er brand kan ontstaan.
OPMERKING
■ Bij het omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze niet verstrikt
raken in de koelventilatoren of in de aandrijfriem van de motor.
YARIS F_OM_Europe_OM52G04E.book Page 484 Monday, August 31, 2015 2:42 PM

4858-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL

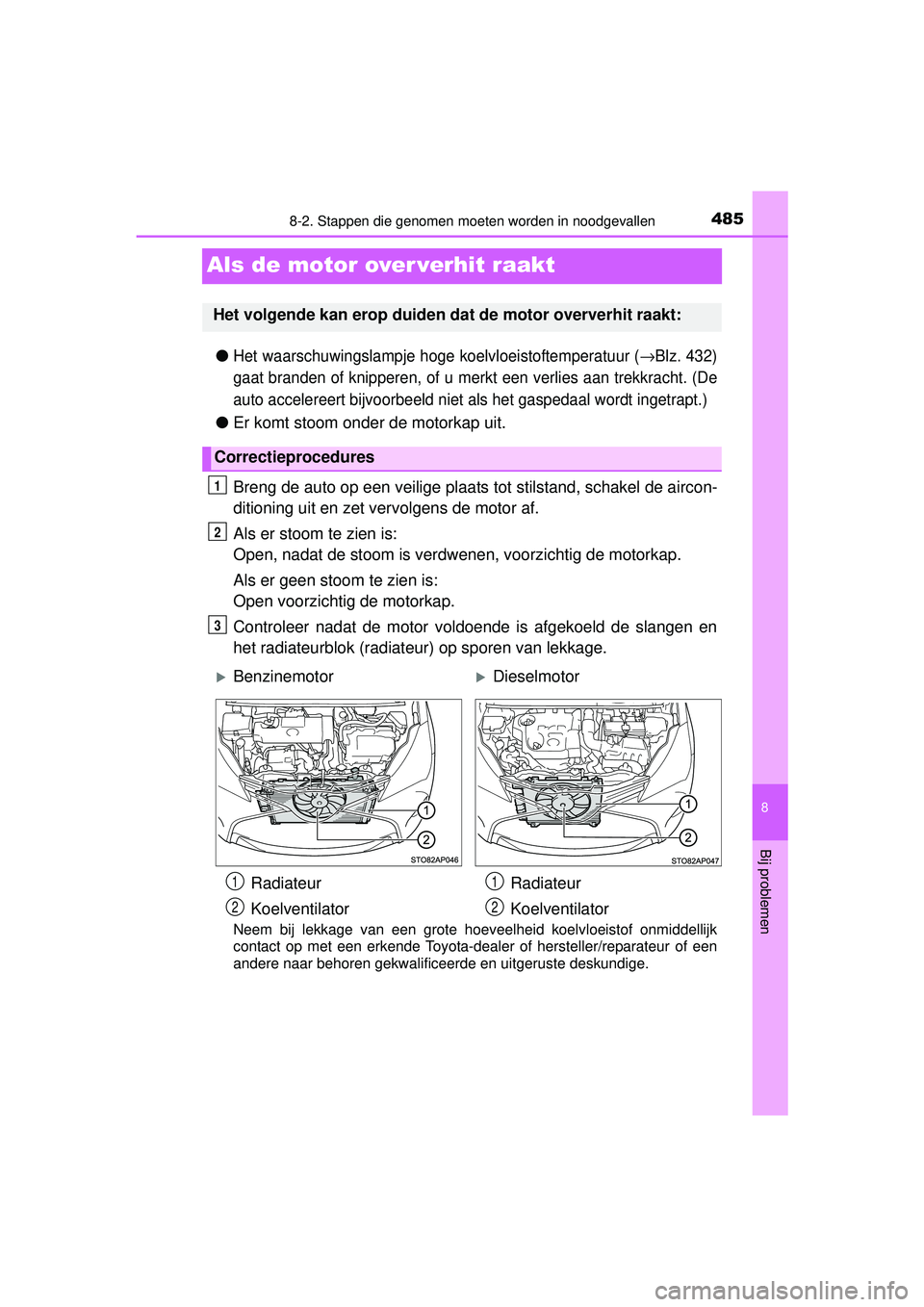

Als de motor over verhit raakt
●Het waarschuwingslampje hoge koelvloeistoftemperatuur (→Blz. 432)
gaat branden of knipperen, of u merkt een verlies aan trekkracht. (De
auto accelereert bijvoorbeeld niet als het gaspedaal wordt ingetrapt.)
● Er komt stoom onder de motorkap uit.
Breng de auto op een veilige plaats tot stilstand, schakel de aircon-
ditioning uit en zet vervolgens de motor af.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat de motor voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.
Neem bij lekkage van een grote hoeveelheid koelvloeistof onmiddellijk
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Het volgende kan erop duiden dat de motor oververhit raakt:
Correctieprocedures
1
2
3
BenzinemotorDieselmotor
Radiateur
Koelventilator Radiateur
Koelventilator
1
2
1
2
YARIS F_OM_Europe_OM52G04E.book Page 485 Monday, August 31, 2015 2:42 PM

4868-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL
Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt worden als u geen koelvloeistof
bij de hand hebt.
4
BenzinemotorDieselmotor
Reservoir
FULL (maximaal)
LOW (minimaal) Reservoir
FULL (maximaal)
LOW (minimaal)
1
2
3
1
2
3
5
BenzinemotorDieselmotor
YARIS F_OM_Europe_OM52G04E.book Page 486 Monday, August 31, 2015 2:42 PM

4878-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL

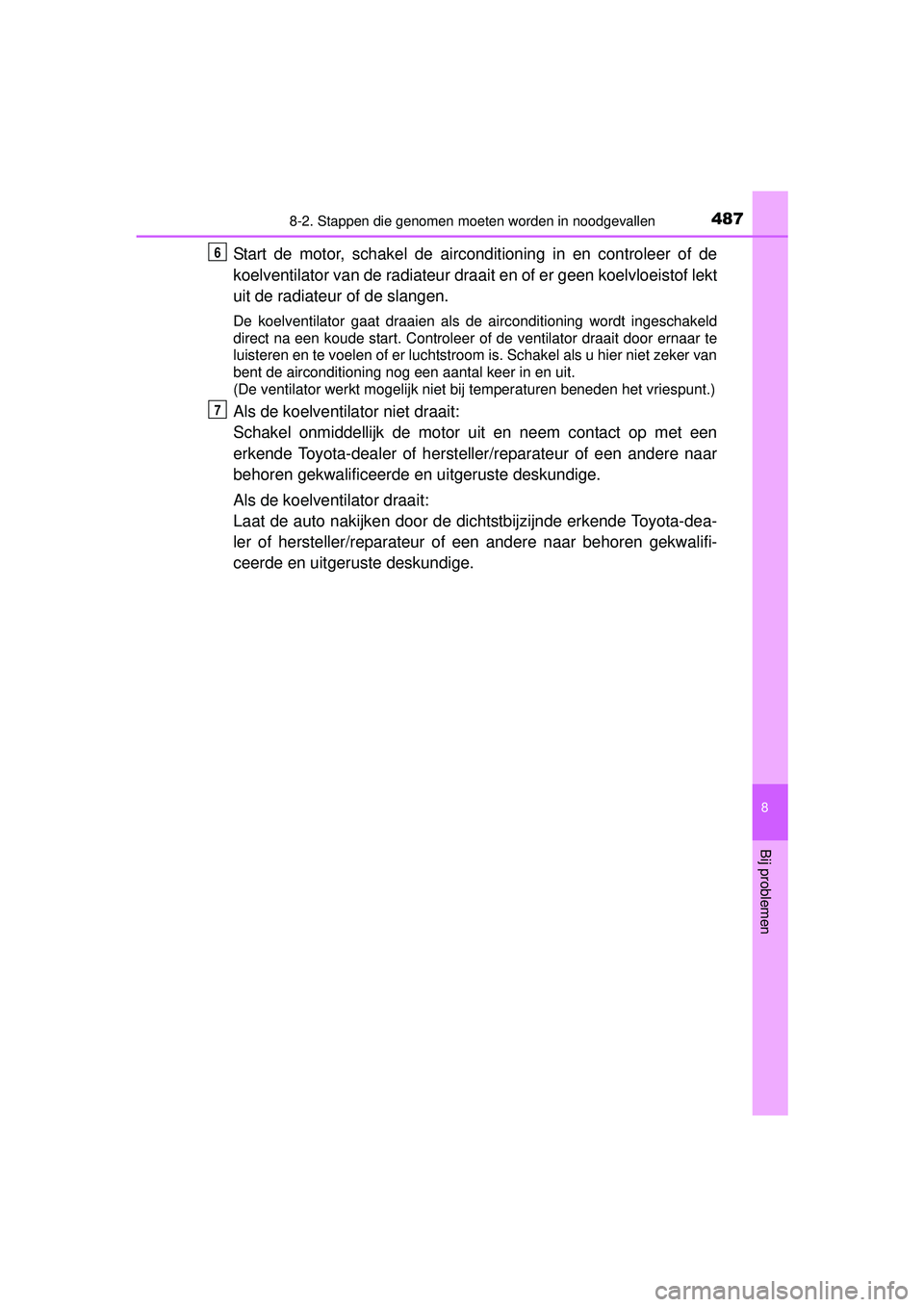

Start de motor, schakel de airconditioning in en controleer of de
koelventilator van de radiateur draait en of er geen koelvloeistof lekt
uit de radiateur of de slangen.
De koelventilator gaat draaien als de airconditioning wordt ingeschakeld
direct na een koude start. Controleer of de ventilator draait door ernaar te
luisteren en te voelen of er luchtstroom is. Schakel als u hier niet zeker van
bent de airconditioning nog een aantal keer in en uit.
(De ventilator werkt mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilator niet draait:
Schakel onmiddellijk de motor uit en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
6
7
YARIS F_OM_Europe_OM52G04E.book Page 487 Monday, August 31, 2015 2:42 PM

4888-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL
WAARSCHUWING
■Een ongeval of letsel voorkomen b ij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Houd uw handen en kleding (met name stropdassen, sjaals en dassen) uit
de buurt van de ventilator en aandrijfriemen wanneer de motor draait.
● Draai de radiateurdop of de dop van het koelvloeistofreservoir niet los als
de motor en de radiateur heet zijn.
OPMERKING
■Bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de motor voldoende is afgekoeld. Het
te snel bijvullen van koude koelvloeistof bij een hete motor kan schade aan
de motor veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Neem de volgende voorzorgsmaatregelen in acht.
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
YARIS F_OM_Europe_OM52G04E.book Page 488 Monday, August 31, 2015 2:42 PM

4898-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_WE_52G04NL

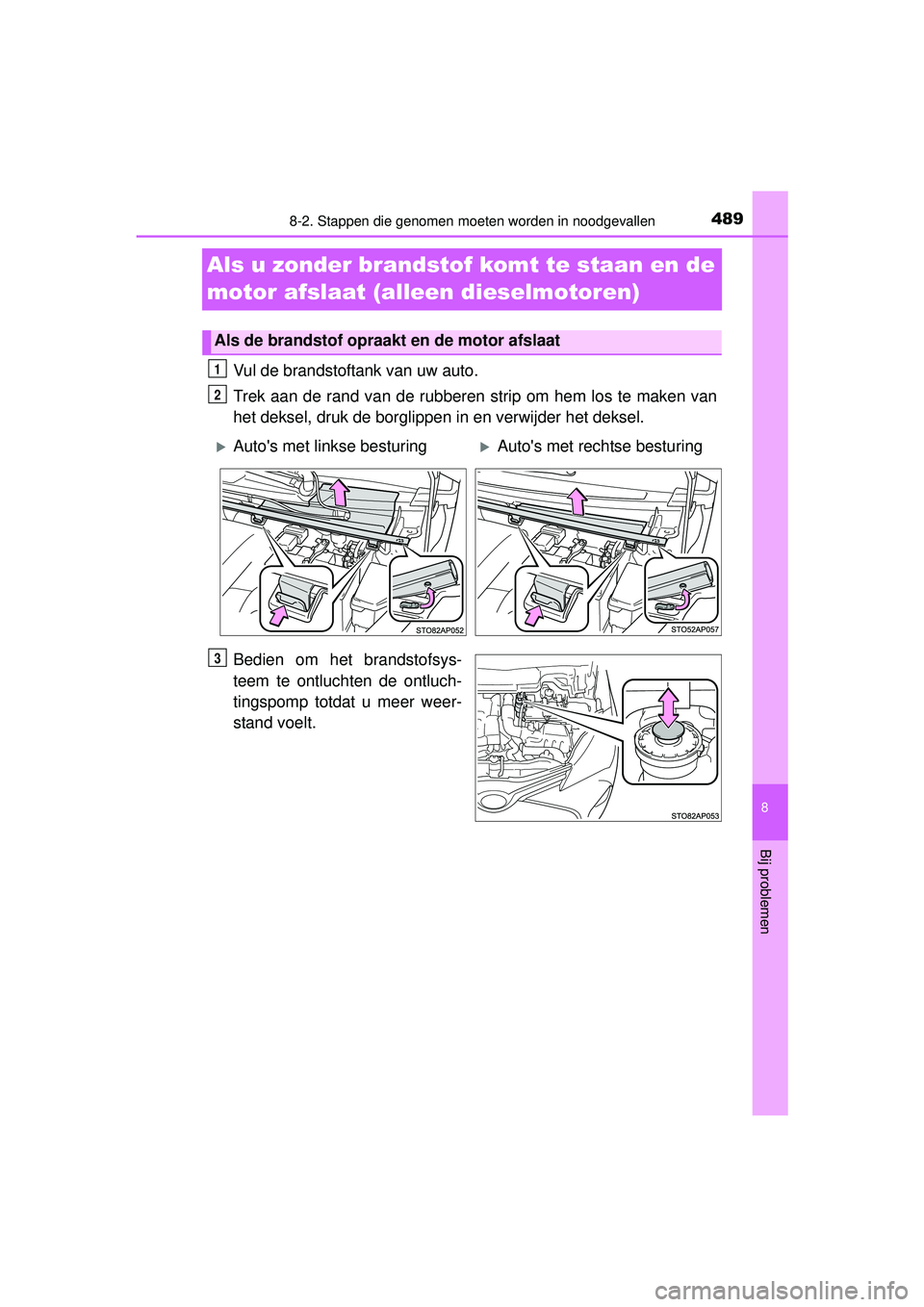

Als u zonder brandstof komt te staan en de
motor afslaat (alleen dieselmotoren)
Vul de brandstoftank van uw auto.
Trek aan de rand van de rubberen strip om hem los te maken van
het deksel, druk de borglippen in en verwijder het deksel.
Bedien om het brandstofsys-
teem te ontluchten de ontluch-
tingspomp totdat u meer weer-
stand voelt.
Als de brandstof opraakt en de motor afslaat
1
2
Auto's met linkse besturingAuto's met rechtse besturing
3
YARIS F_OM_Europe_OM52G04E.book Page 489 Monday, August 31, 2015 2:42 PM

4908-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_WE_52G04NL

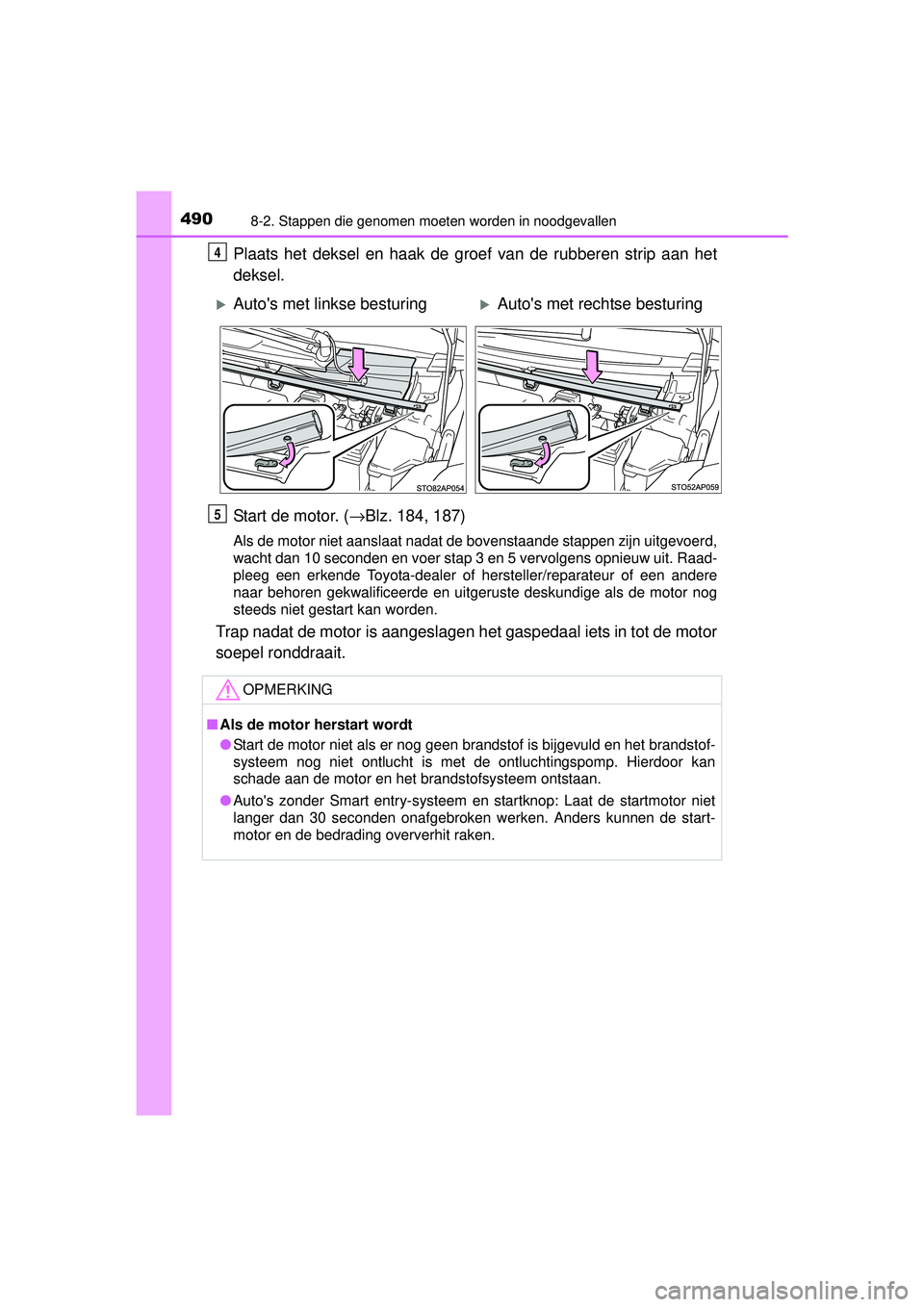

Plaats het deksel en haak de groef van de rubberen strip aan het
deksel.
Start de motor. (→Blz. 184, 187)
Als de motor niet aanslaat nadat de bovenstaande stappen zijn uitgevoerd,
wacht dan 10 seconden en voer stap 3 en 5 vervolgens opnieuw uit. Raad-
pleeg een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige als de motor nog
steeds niet gestart kan worden.
Trap nadat de motor is aangeslagen het gaspedaal iets in tot de motor
soepel ronddraait.
4
Auto's met linkse besturingAuto's met rechtse besturing
OPMERKING
■Als de motor herstart wordt
● Start de motor niet als er nog geen brandstof is bijgevuld en het brandstof-
systeem nog niet ontlucht is met de ontluchtingspomp. Hierdoor kan
schade aan de motor en het brandstofsysteem ontstaan.
● Auto's zonder Smart entry-systeem en startknop: Laat de startmotor niet
langer dan 30 seconden onafgebroken werken. Anders kunnen de start-
motor en de bedrading oververhit raken.
5
YARIS F_OM_Europe_OM52G04E.book Page 490 Monday, August 31, 2015 2:42 PM
