TOYOTA YARIS 2016 Instructieboekje (in Dutch)

81
1
1-2. Antidiefstalsysteem
Veiligheid en beveiliging
YARIS_F_WE_52G04NL

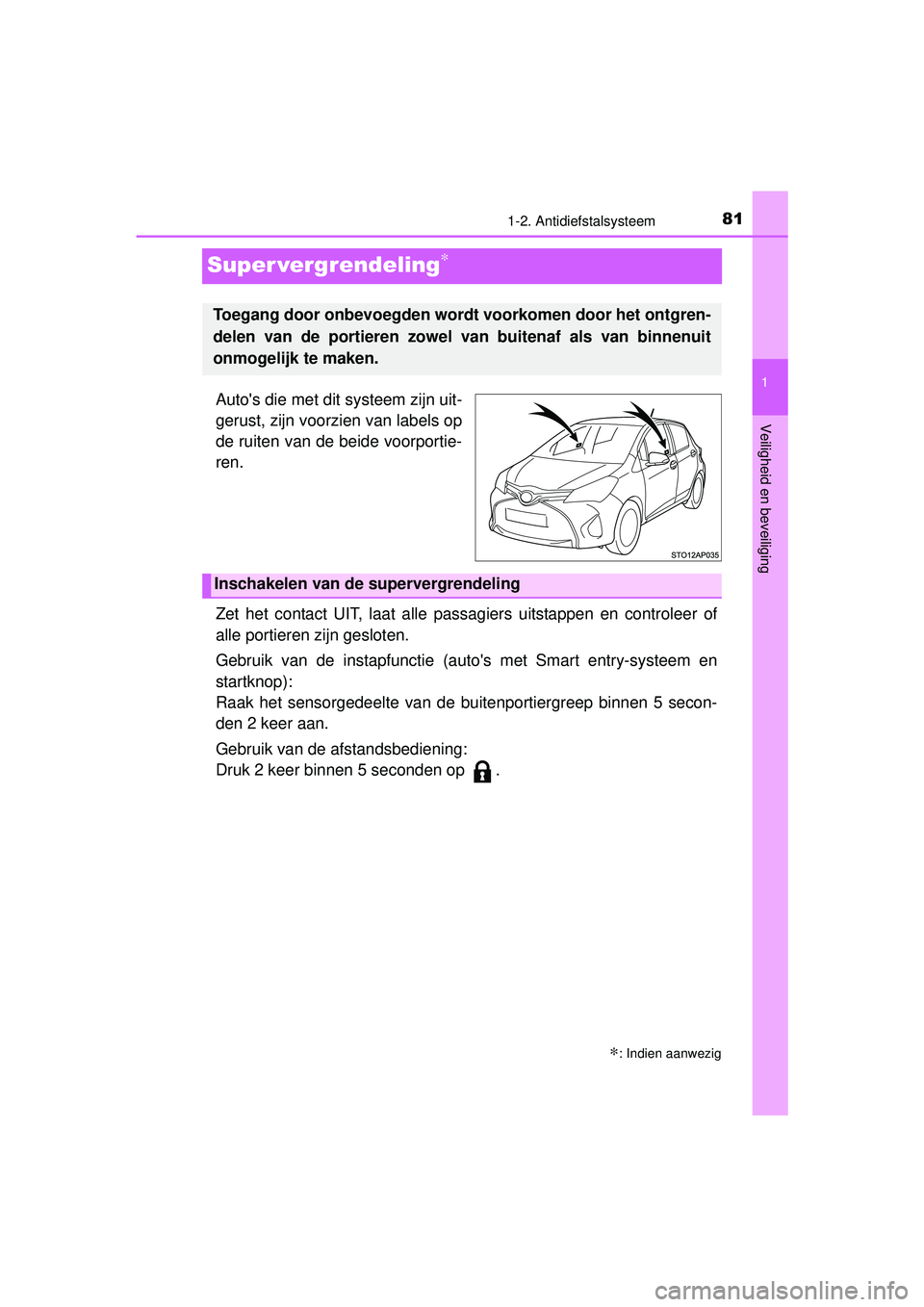

Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle passagiers uitstappen en controleer of
alle portieren zijn gesloten.
Gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop):
Raak het sensorgedeelte van de buitenportiergreep binnen 5 secon-
den 2 keer aan.
Gebruik van de afstandsbediening:
Druk 2 keer binnen 5 seconden op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
YARIS F_OM_Europe_OM52G04E.book Page 81 Monday, August 31, 2015 2:42 PM

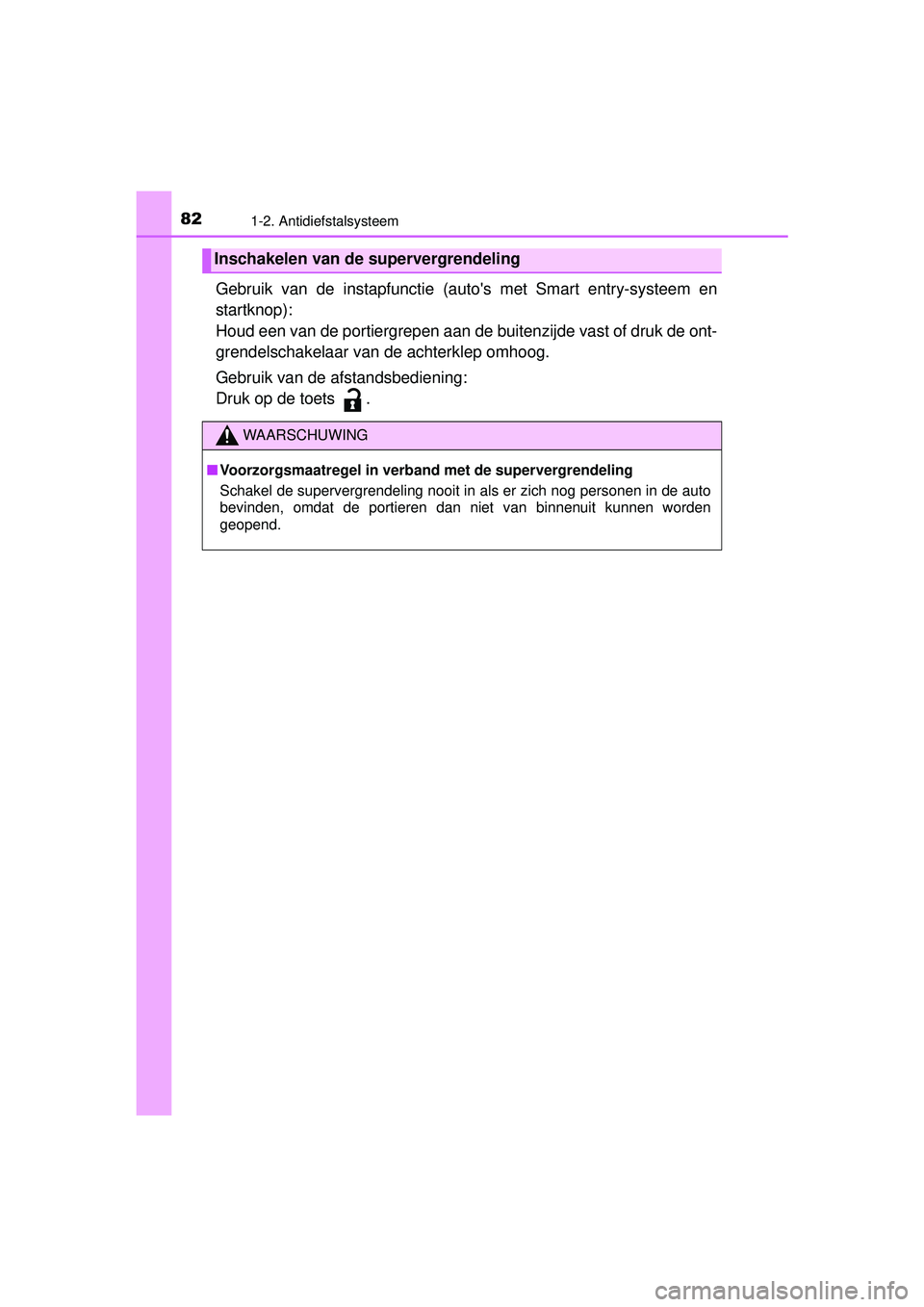

821-2. Antidiefstalsysteem
YARIS_F_WE_52G04NL
Gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop):
Houd een van de portiergrepen aan de buitenzijde vast of druk de ont-
grendelschakelaar van de achterklep omhoog.
Gebruik van de afstandsbediening:
Druk op de toets .
Inschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregel in verband met de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
YARIS F_OM_Europe_OM52G04E.book Page 82 Monday, August 31, 2015 2:42 PM

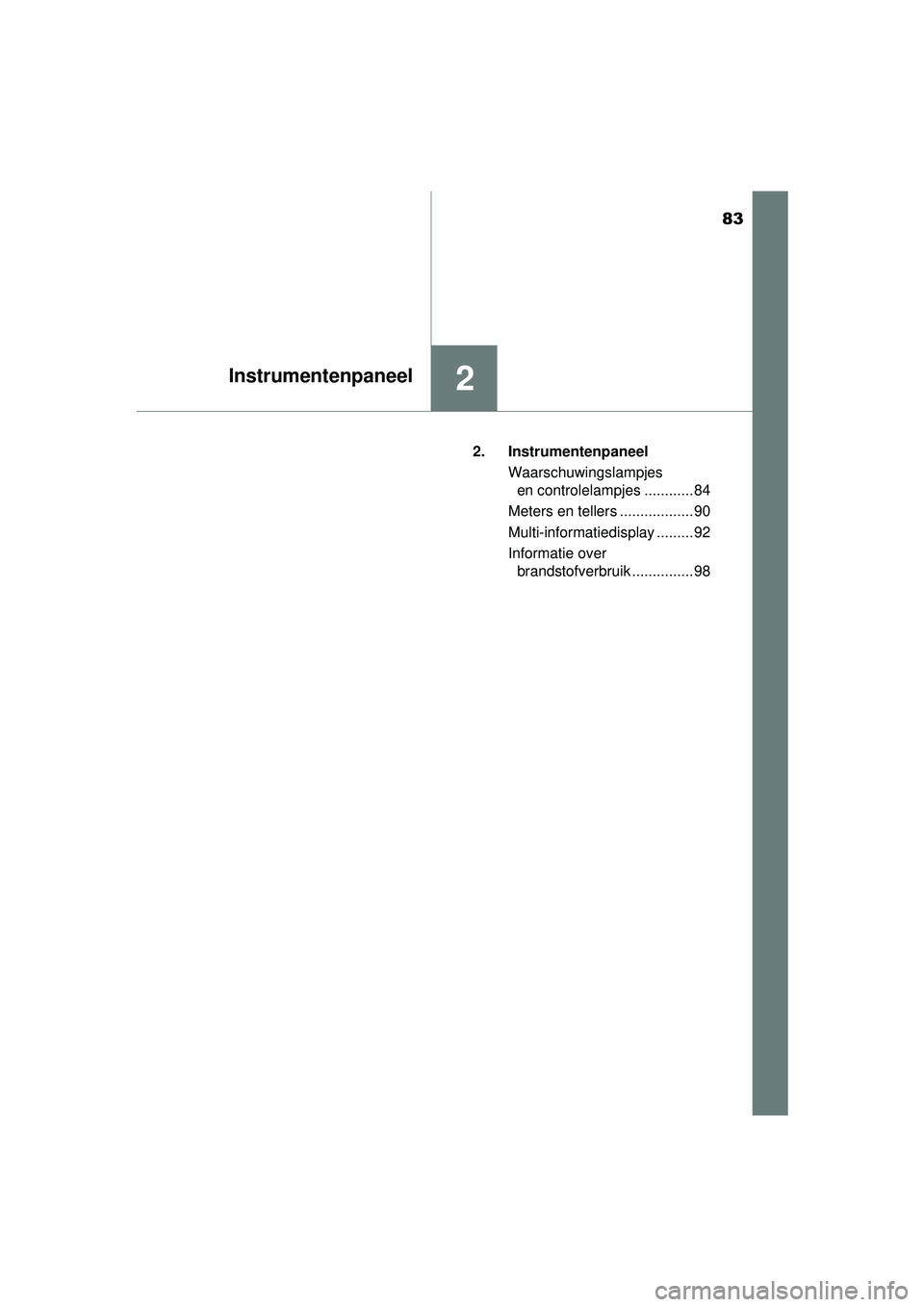

83
2Instrumentenpaneel
YARIS_F_WE_52G04NL2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 84
Meters en tellers .................. 90
Multi-informatiedisplay ......... 92
Informatie over brandstofverbruik ............... 98
YARIS F_OM_Europe_OM52G04E.book Page 83 Monday, August 31, 2015 2:42 PM

842. Instrumentenpaneel
YARIS_F_WE_52G04NL

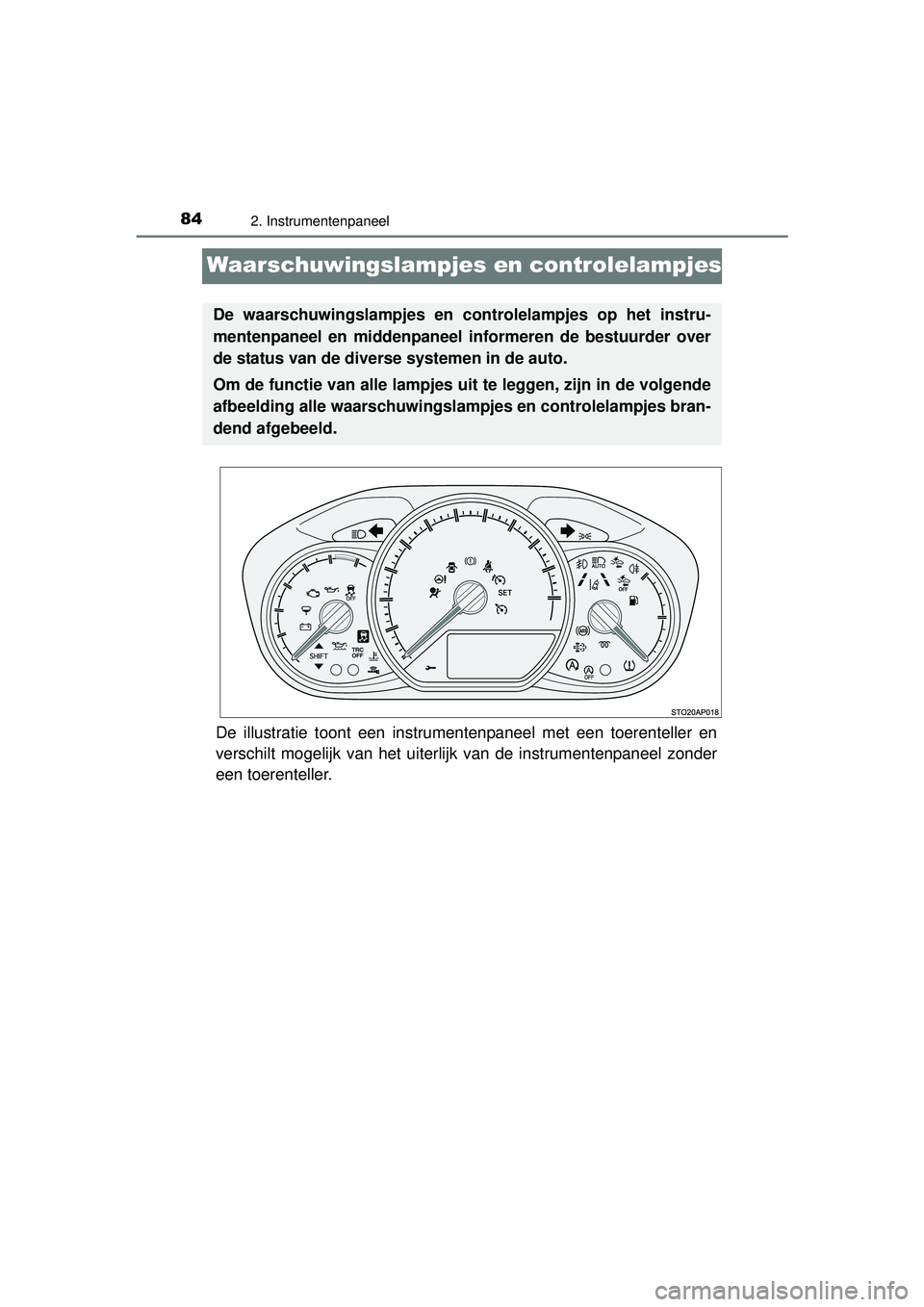

Waarschuwingslampjes en controlelampjes
De illustratie toont een instrumentenpaneel met een toerenteller en
verschilt mogelijk van het uiterlijk van de instrumentenpaneel zonder
een toerenteller.
De waarschuwingslampjes en c ontrolelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes ui t te leggen, zijn in de volgende
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
YARIS F_OM_Europe_OM52G04E.book Page 84 Monday, August 31, 2015 2:42 PM

852. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_WE_52G04NL
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 431)*2
(Geel)
Controlelampje Automa-
tic High Beam-systeem
(→Blz. 434)
*1
Laadstroomcontrole-
lampje ( →Blz. 431)
*2
(Geel)
Controlelampje cruise
control ( →Blz. 434)
*1Waarschuwingslampje
lage oliedruk
(→Blz. 431)*2
(Geel)
LDA-indicator
(→Blz. 434)
*1
(Rood)
Waarschuwingslampje
hoge koelvloeistoftempe-
ratuur ( →Blz. 432)*2, 9
(Geel)
Controlelampjes
rijstrookmarkeringen
(→Blz. 434)
*1
Motorcontrolelampje
(→Blz. 432)
*2
(Geel)
Controlelampje snel-
heidsbegrenzer
(→Blz. 434)
*1
Waarschuwingslampje
SRS ( →Blz. 432)*1, 2, 5Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 434)
*1
Waarschuwingslampje
ABS (→Blz. 432)*1, 6Waarschuwingslampje
brandstoffilter
(→Blz. 434)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging ( →Blz. 432)*2, 3
(Geel)
Controlelampje Smart
entry-systeem met start-
knop (→Blz. 435)
*1, 2, 5
Waarschuwingslampje
PCS (→Blz. 433)Waarschuwingslampje
open portier/achterklep
(→Blz. 435)
*1, 2, 4
Controlelampje Traction
Control ( →Blz. 433)Waarschuwingslampje
laag brandstofniveau
(→Blz. 435)
YARIS F_OM_Europe_OM52G04E.book Page 85 Monday, August 31, 2015 2:42 PM

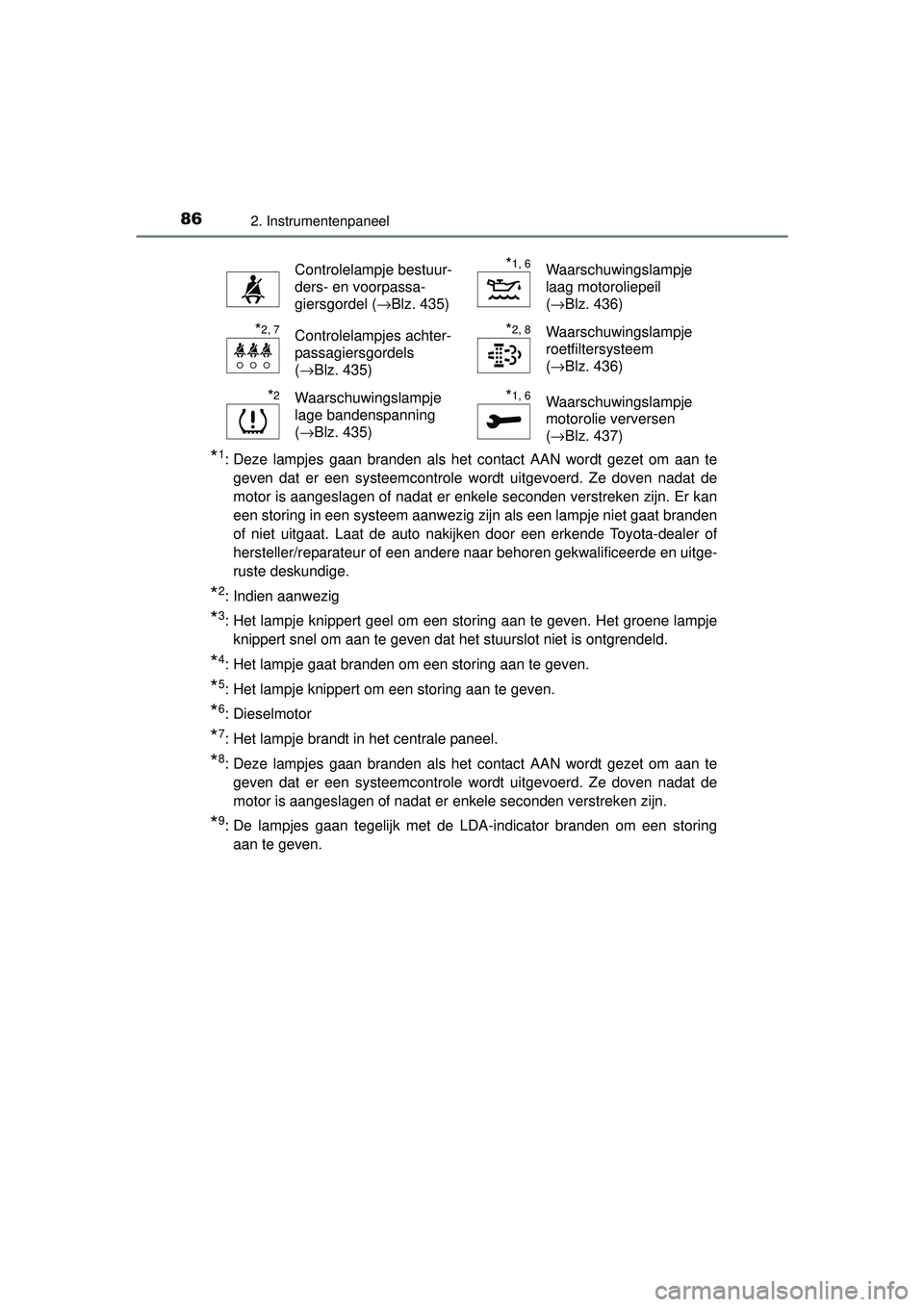

862. Instrumentenpaneel
YARIS_F_WE_52G04NL
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Indien aanwezig
*3: Het lampje knippert geel om een storing aan te geven. Het groene lampjeknippert snel om aan te geven dat het stuurslot niet is ontgrendeld.
*4: Het lampje gaat branden om een storing aan te geven.
*5: Het lampje knippert om een storing aan te geven.
*6: Dieselmotor
*7: Het lampje brandt in het centrale paneel.
*8: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn.
*9: De lampjes gaan tegelijk met de LDA-indicator branden om een storingaan te geven.
Controlelampje bestuur-
ders- en voorpassa-
giersgordel ( →Blz. 435)*1, 6Waarschuwingslampje
laag motoroliepeil
(→Blz. 436)
*2, 7Controlelampjes achter-
passagiersgordels
(→Blz. 435)*2, 8Waarschuwingslampje
roetfiltersysteem
(→Blz. 436)
*2Waarschuwingslampje
lage bandenspanning
(→Blz. 435)*1, 6Waarschuwingslampje
motorolie verversen
(→Blz. 437)
YARIS F_OM_Europe_OM52G04E.book Page 86 Monday, August 31, 2015 2:42 PM

872. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_WE_52G04NL
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers (→Blz. 202)*5
Controlelampje SPORT
(→Blz. 194)
Controlelampje
grootlicht ( →Blz. 205)
*1, 7
Schakeladviesindicator
(→Blz. 200)
*2
(Groen)
Controlelampje Automatic
High Beam-systeem
(→Blz. 241)*2
(Groen)
Controlelampje cruise
control ( →Blz. 245)
Controlelampje achter-
licht ( →Blz. 204)
*2
Controlelampje SET
(→Blz. 245)
*2
Controlelampje mistlam-
pen voor ( →Blz. 210)
*2
(Groen)
LDA-indicator
(→Blz. 236)
Controlelampje mist-
achterlicht ( →Blz. 210)
*2, 12
(Groen)
Controlelampjes rijstrook-
markeringen ( →Blz. 237)
*2
(Groen)
Controlelampje Smart
entry-systeem met start-
knop ( →Blz. 187)*2
(Groen)
Controlelampje snel-
heidsbegrenzer
(→Blz. 249)
*3
(Blauw)
Controlelampje lage koel-
vloeistoftemperatuur
*1, 2Controlelampje Stop &
Start-systeem
(→Blz. 253)
*4
Controlelampje voor-
gloeien ( →Blz. 184, 187)
*1, 2
Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 254)
*1, 5, 6ECO-controlelampje
(→Blz. 166)*1, 2, 8
Controlelampje Traction
Control ( →Blz. 261)
YARIS F_OM_Europe_OM52G04E.book Page 87 Monday, August 31, 2015 2:42 PM

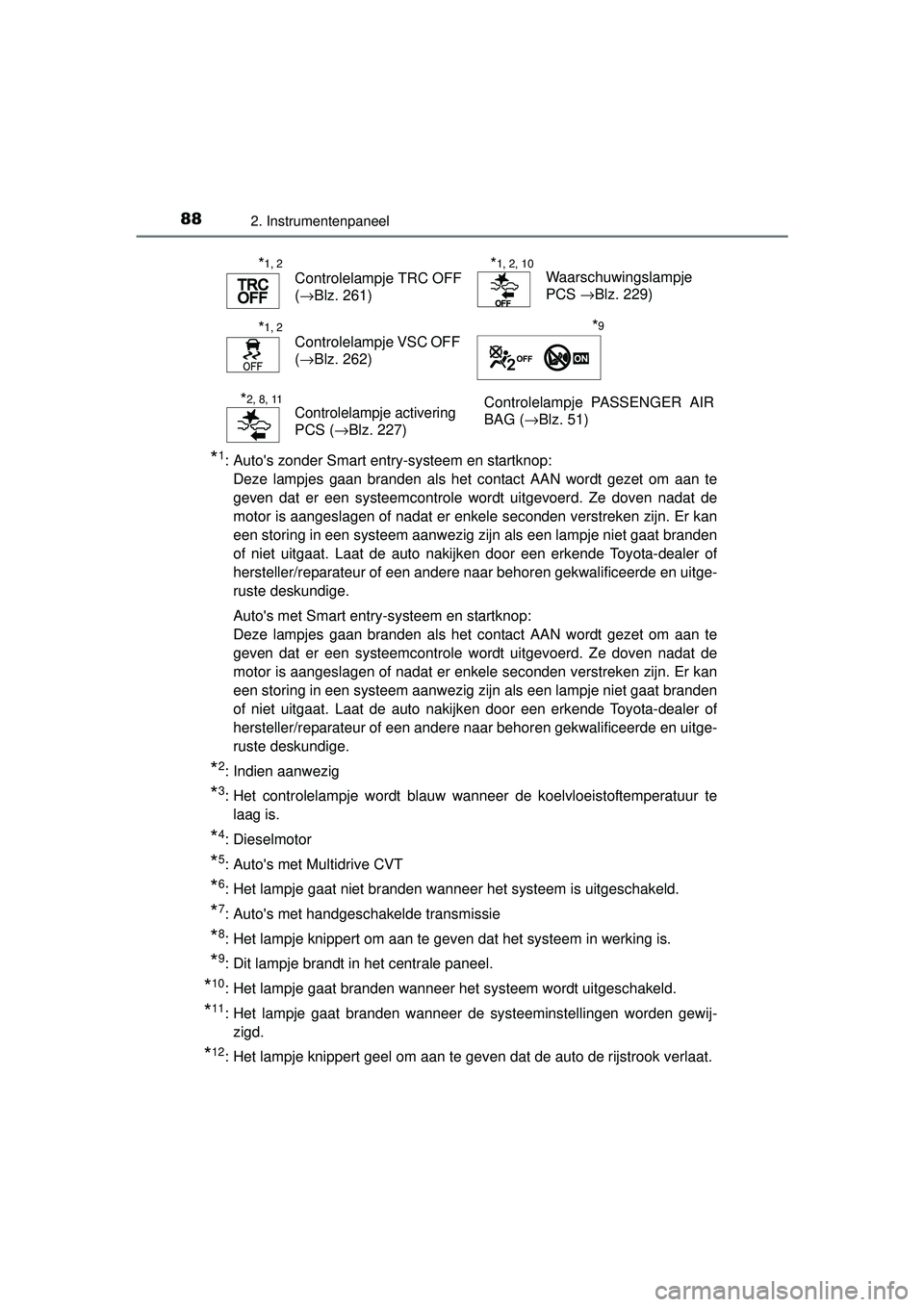

882. Instrumentenpaneel
YARIS_F_WE_52G04NL
*1: Auto's zonder Smart entry-systeem en startknop: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Auto's met Smart entry-systeem en startknop:
Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Indien aanwezig
*3: Het controlelampje wordt blauw wanneer de koelvloeistoftemperatuur telaag is.
*4: Dieselmotor
*5: Auto's met Multidrive CVT
*6: Het lampje gaat niet branden wanneer het systeem is uitgeschakeld.
*7: Auto's met handgeschakelde transmissie
*8: Het lampje knippert om aan te geven dat het systeem in werking is.
*9: Dit lampje brandt in het centrale paneel.
*10: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*11: Het lampje gaat branden wanneer de systeeminstellingen worden gewij-zigd.
*12: Het lampje knippert geel om aan te geven dat de auto de rijstrook verlaat.
*1, 2
Controlelampje TRC OFF
(→Blz. 261)*1, 2, 10Waarschuwingslampje
PCS →Blz. 229)
*1, 2
Controlelampje VSC OFF
(→Blz. 262)
*9
*2, 8, 11Controlelampje activering
PCS ( →Blz. 227) Controlelampje PASSENGER AIR
BAG (→Blz. 51)
YARIS F_OM_Europe_OM52G04E.book Page 88 Monday, August 31, 2015 2:42 PM

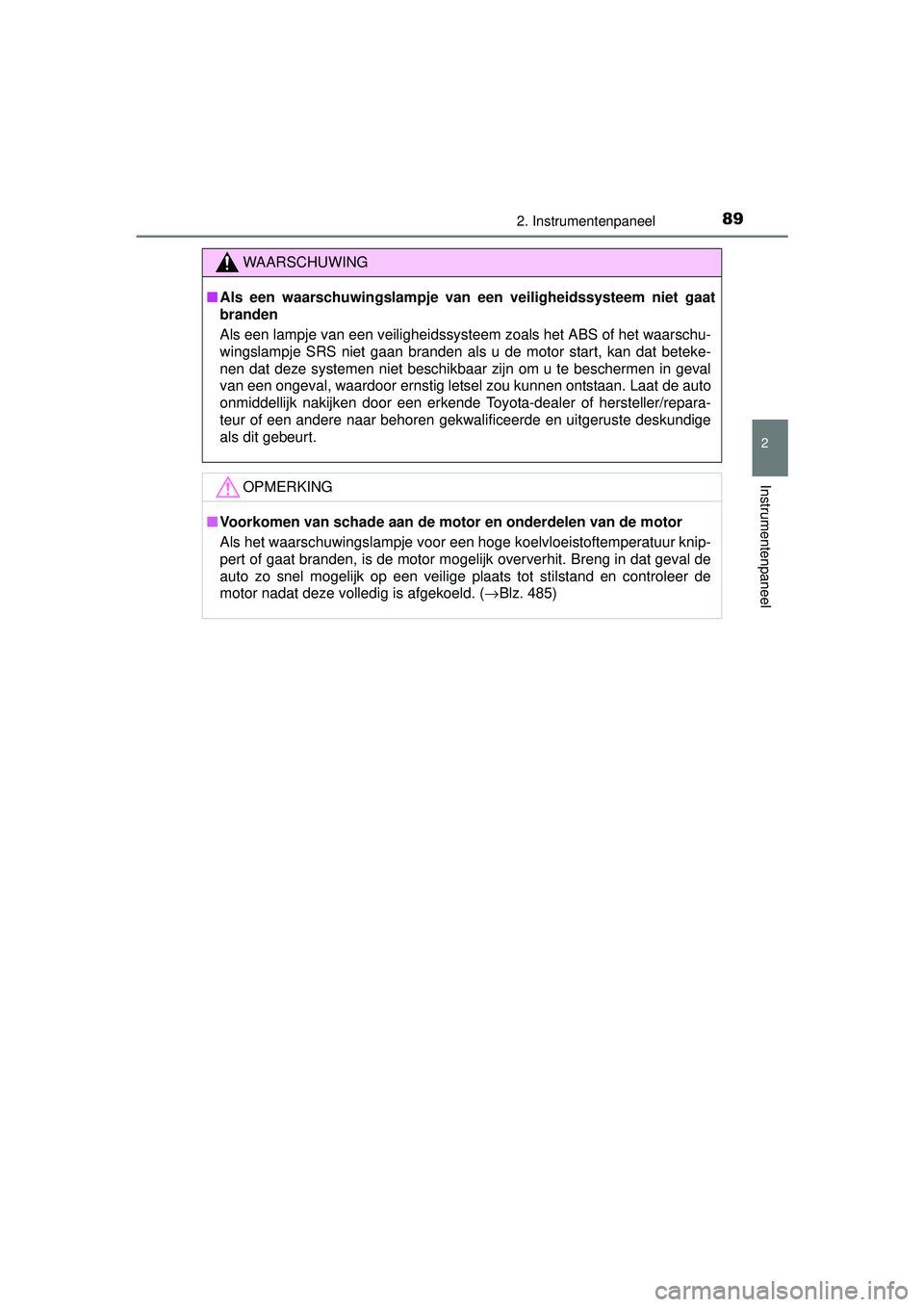

892. Instrumentenpaneel
2
Instrumentenpaneel
YARIS_F_WE_52G04NL
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
OPMERKING
■ Voorkomen van schade aan de moto r en onderdelen van de motor
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 485)
YARIS F_OM_Europe_OM52G04E.book Page 89 Monday, August 31, 2015 2:42 PM

902. Instrumentenpaneel
YARIS_F_WE_52G04NL

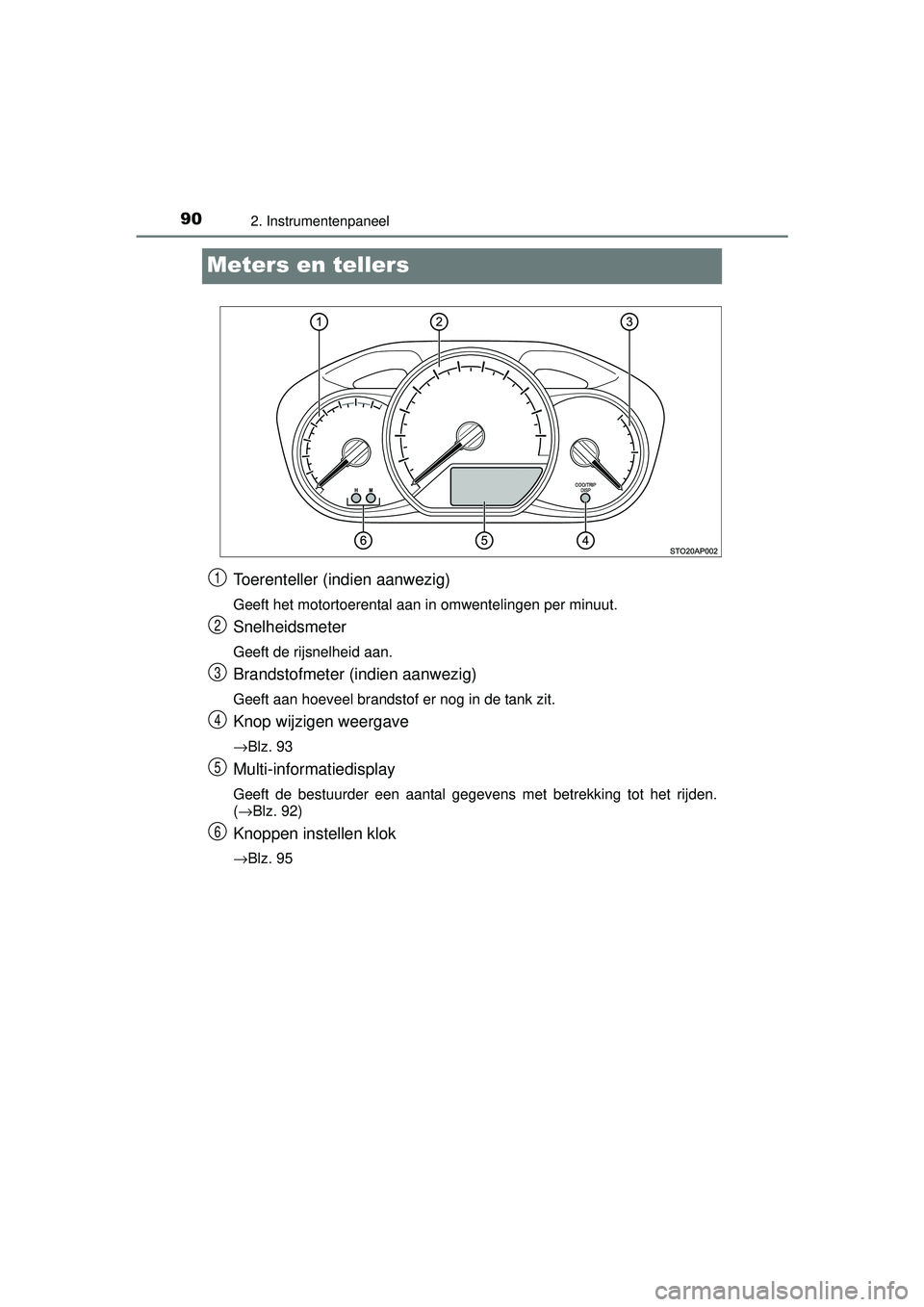

Meters en tellers
Toerenteller (indien aanwezig)
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid aan.
Brandstofmeter (indien aanwezig)
Geeft aan hoeveel brandstof er nog in de tank zit.
Knop wijzigen weergave
→Blz. 93
Multi-informatiedisplay
Geeft de bestuurder een aantal gegevens met betrekking tot het rijden.
(→Blz. 92)
Knoppen instellen klok
→Blz. 95
1
2
3
4
5
6
