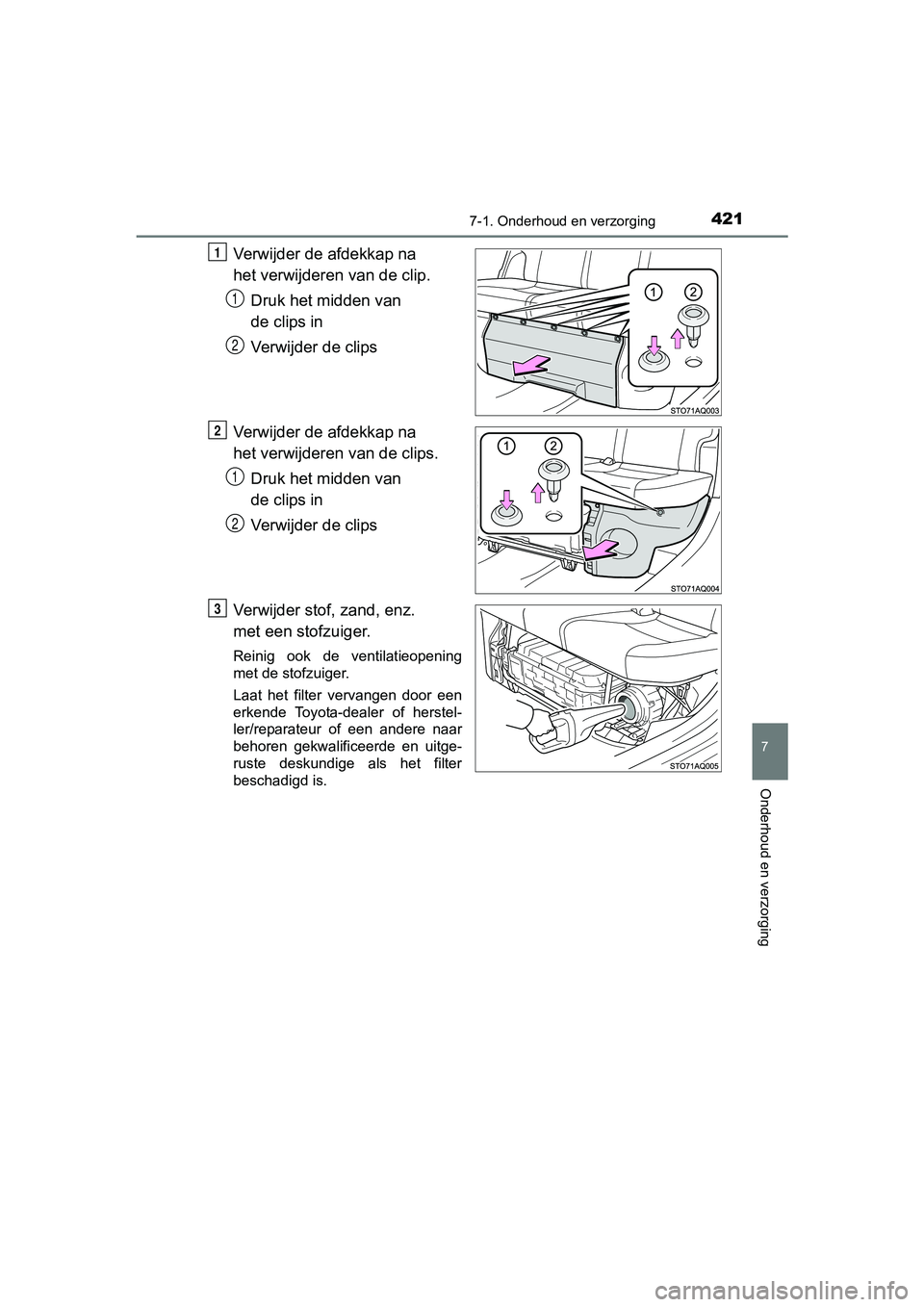

4217-1. Onderhoud en verzorging
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
Verwijder de afdekkap na
het verwijderen van de clip.Druk het midden van
de clips in
Verwijder de clips
Verwijder de afdekkap na
het verwijderen van de clips. Druk het midden van
de clips in
Verwijder de clips
Verwijder stof, zand, enz.
met een stofzuiger.
Reinig ook de ventilatieopening
met de stofzuiger.
Laat het filter vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige als het filter
beschadigd is.
1
1
2
2
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 421 Tuesday, November 14, 2017 5:07 PM

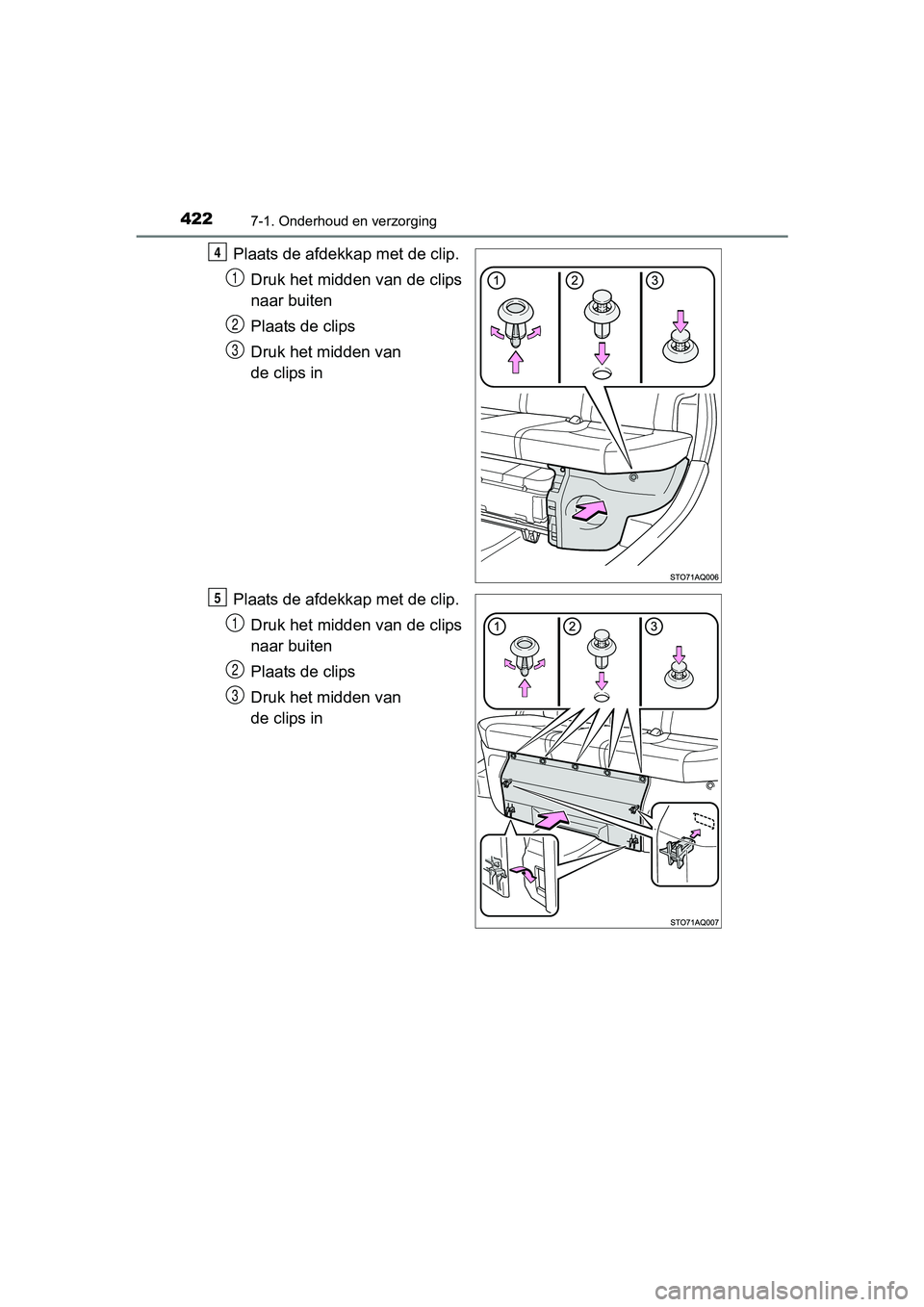

4227-1. Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
Plaats de afdekkap met de clip.
Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van
de clips in
Plaats de afdekka p met de clip.
Druk het midden van de clips
naar buiten
Plaats de clips
Druk het midden van
de clips in4
1
2
3
5
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 422 Tuesday, November 14, 2017 5:07 PM

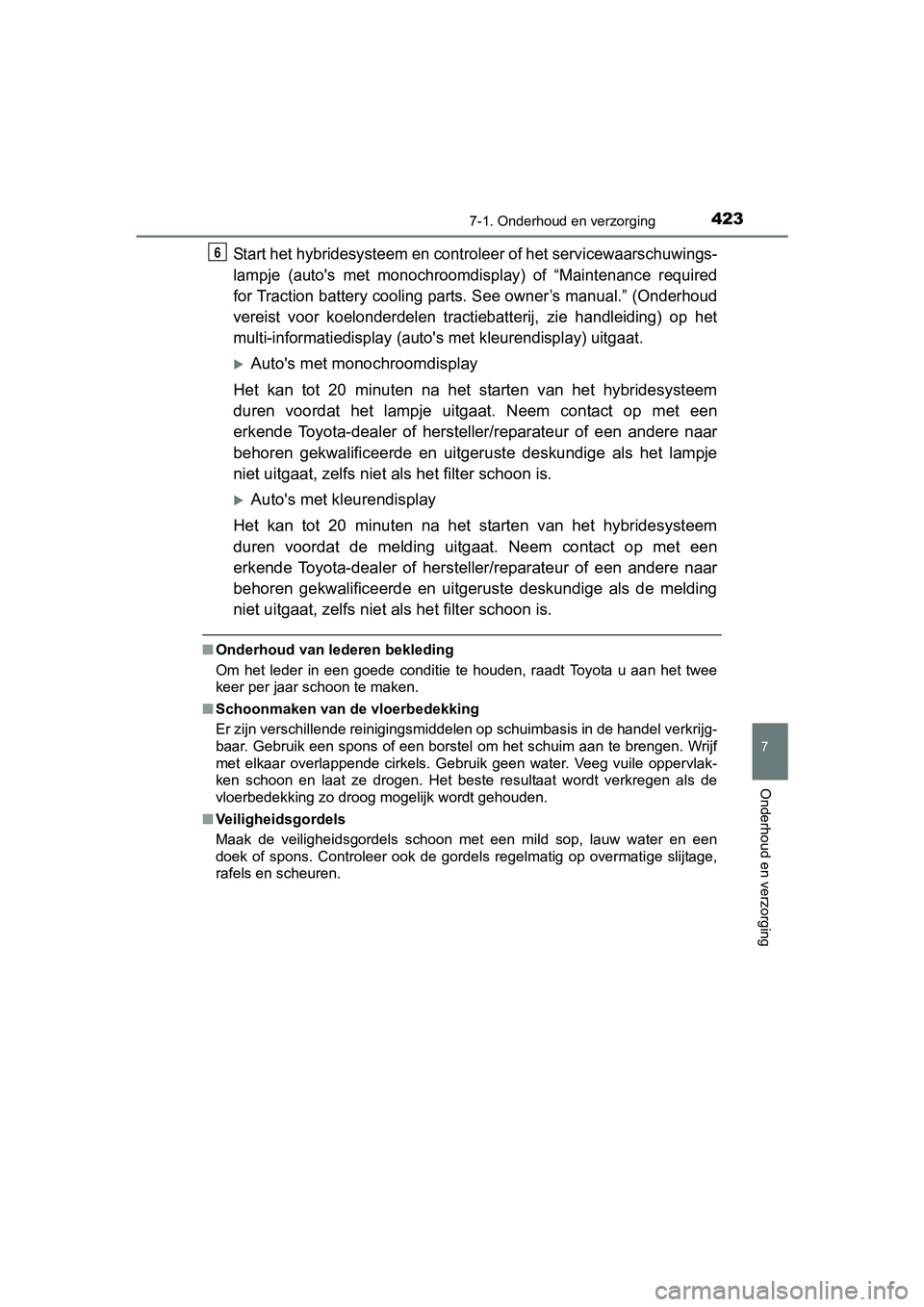

4237-1. Onderhoud en verzorging
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
Start het hybridesysteem en controleer of het servicewaarschuwings-
lampje (auto's met monochroomdisplay) of “Maintenance required
for Traction battery cooling parts. See owner’s manual.” (Onder houd
vereist voor koelonderdelen tractiebatterij, zie handleiding) o p het
multi-informatiedisplay (auto's met kleurendisplay) uitgaat.
Auto's met monochroomdisplay
Het kan tot 20 minuten na het s tarten van het hybridesysteem
duren voordat het lampje uitgaat. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitger uste deskundige als het lampje
niet uitgaat, zelfs niet a ls het filter schoon is.
Auto's met kleurendisplay
Het kan tot 20 minuten na het s tarten van het hybridesysteem
duren voordat de melding uitgaat. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar
behoren gekwalificeerde en uitgeruste deskundige als de melding
niet uitgaat, zelfs niet a ls het filter schoon is.
■Onderhoud van lederen bekleding
Om het leder in een goede conditie te houden, raadt Toyota u aa n het twee
keer per jaar schoon te maken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te bre ngen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkreg en als de
vloerbedekking zo droog mogelijk wordt gehouden.
■ Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmati ge slijtage,
rafels en scheuren.
6
YARIS_HV_OM_Europe_OM52J66E.book Page 423 Tuesday, November 14, 2017 5:07 PM

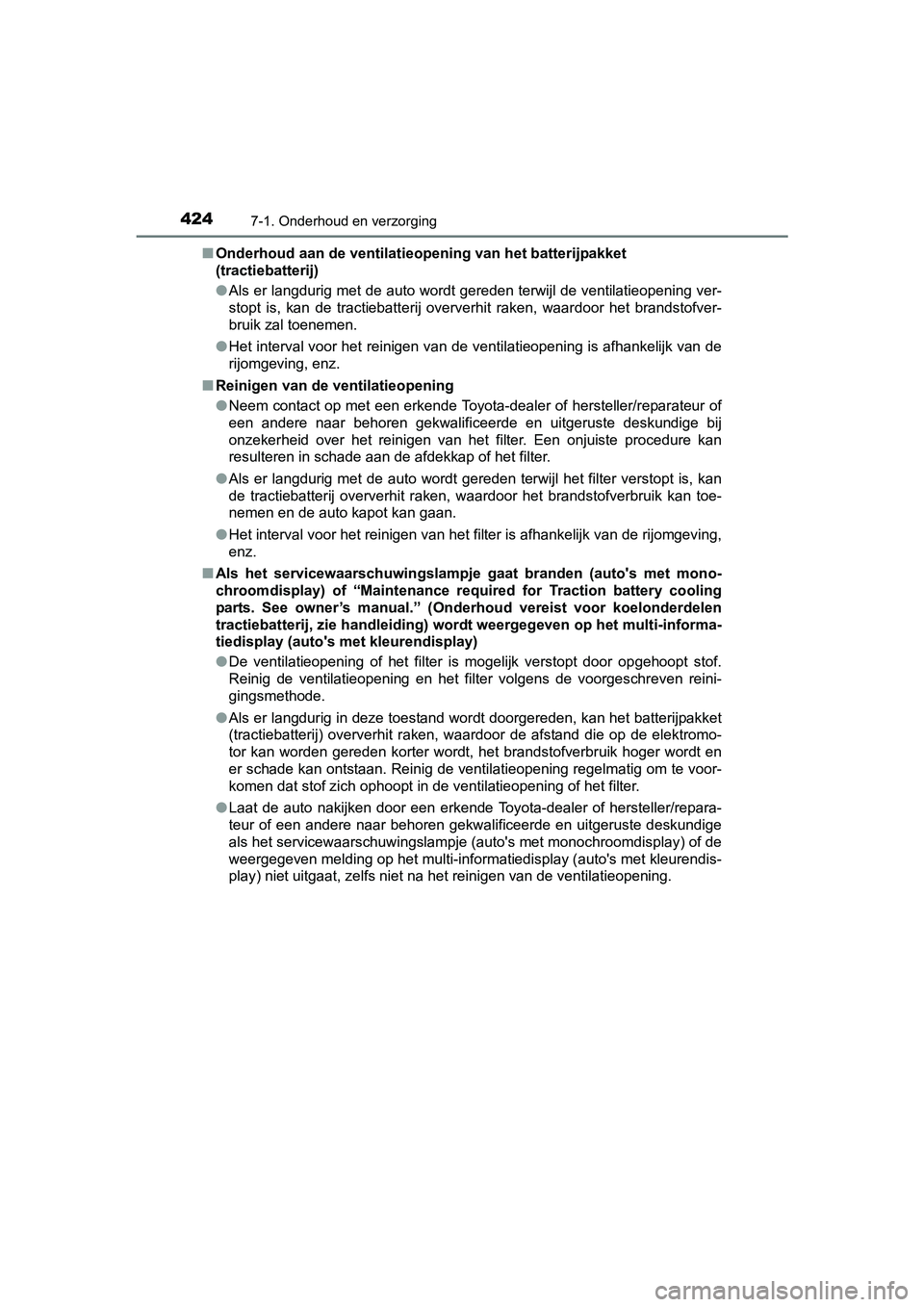

4247-1. Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■
Onderhoud aan de ventilatieo pening van het batterijpakket
(tractiebatterij)
● Als er langdurig met de auto wordt gereden terwijl de ventilati eopening ver-
stopt is, kan de tractiebatterij oververhit raken, waardoor het brandstofver-
bruik zal toenemen.
● Het interval voor het reinigen van de ventilatieopening is afha nkelijk van de
rijomgeving, enz.
■ Reinigen van de ventilatieopening
●Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e bij
onzekerheid over het reinigen van het filter. Een onjuiste proc edure kan
resulteren in schade aan de afdekkap of het filter.
● Als er langdurig met de auto wordt gereden terwijl het filter verstopt is, kan
de tractiebatterij oververhit raken, waardoor het brandstofverbruik kan toe-
nemen en de auto kapot kan gaan.
● Het interval voor het reinigen van het filter is afhankelijk va n de rijomgeving,
enz.
■ Als het servicewaarschuwingslampje gaat branden (auto's met mon o-
chroomdisplay) of “Maintenance re quired for Traction battery cooling
parts. See owner’s manual.” (Onderhoud vereist voor koelonderde len
tractiebatterij, zie handleiding) wordt weergegeven op het mult i-informa-
tiedisplay (auto's met kleurendisplay)
● De ventilatieopening of het filter is mogelijk verstopt door op gehoopt stof.
Reinig de ventilatieopening en het filter volgens de voorgeschr even reini-
gingsmethode.
● Als er langdurig in deze toestand wordt doorgereden, kan het ba tterijpakket
(tractiebatterij) oververhit raken, waardoor de afstand die op de elektromo-
tor kan worden gereden korter wor dt, het brandstofverbruik hoger wordt en
er schade kan ontstaan. Reinig de ventilatieopening regelmatig om te voor-
komen dat stof zich ophoopt in de ventilatieopening of het filter.
● Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige
als het servicewaarschuwingslampje (auto's met monochroomdispla y) of de
weergegeven melding op het multi-informatiedisplay (auto's met kleurendis-
play) niet uitgaat, zelfs niet na het reinigen van de ventilati eopening.
YARIS_HV_OM_Europe_OM52J66E.book Page 424 Tuesday, November 14, 2017 5:07 PM

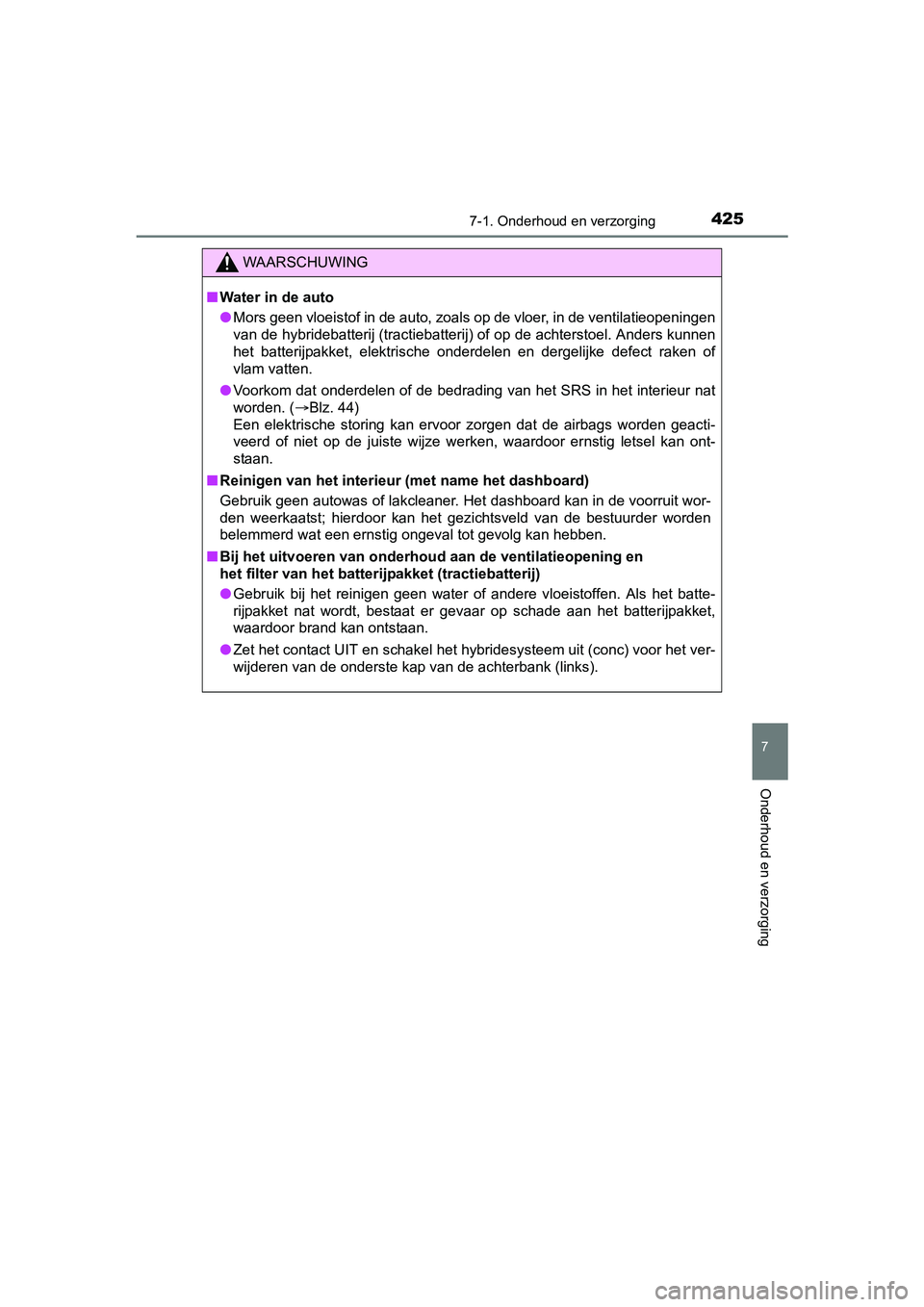

4257-1. Onderhoud en verzorging
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Water in de auto
● Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen
van de hybridebatterij (tractiebatterij) of op de achterstoel. Anders kunnen
het batterijpakket, elektrische onderdelen en dergelijke defect raken of
vlam vatten.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( Blz. 44)
Een elektrische storing kan er voor zorgen dat de airbags worden geacti-
veerd of niet op de juiste wijze werken, waardoor ernstig letse l kan ont-
staan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voo rruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
■ Bij het uitvoeren van onderhoud aan de ventilatieopening en
het filter van het batterijpakket (tractiebatterij)
● Gebruik bij het reinigen geen water of andere vloeistoffen. Als het batte-
rijpakket nat wordt, bestaat er gevaar op schade aan het batter ijpakket,
waardoor brand kan ontstaan.
● Zet het contact UIT en schakel het hybridesysteem uit (conc) vo or het ver-
wijderen van de onderste kap van de achterbank (links).
YARIS_HV_OM_Europe_OM52J66E.book Page 425 Tuesday, November 14, 2017 5:07 PM

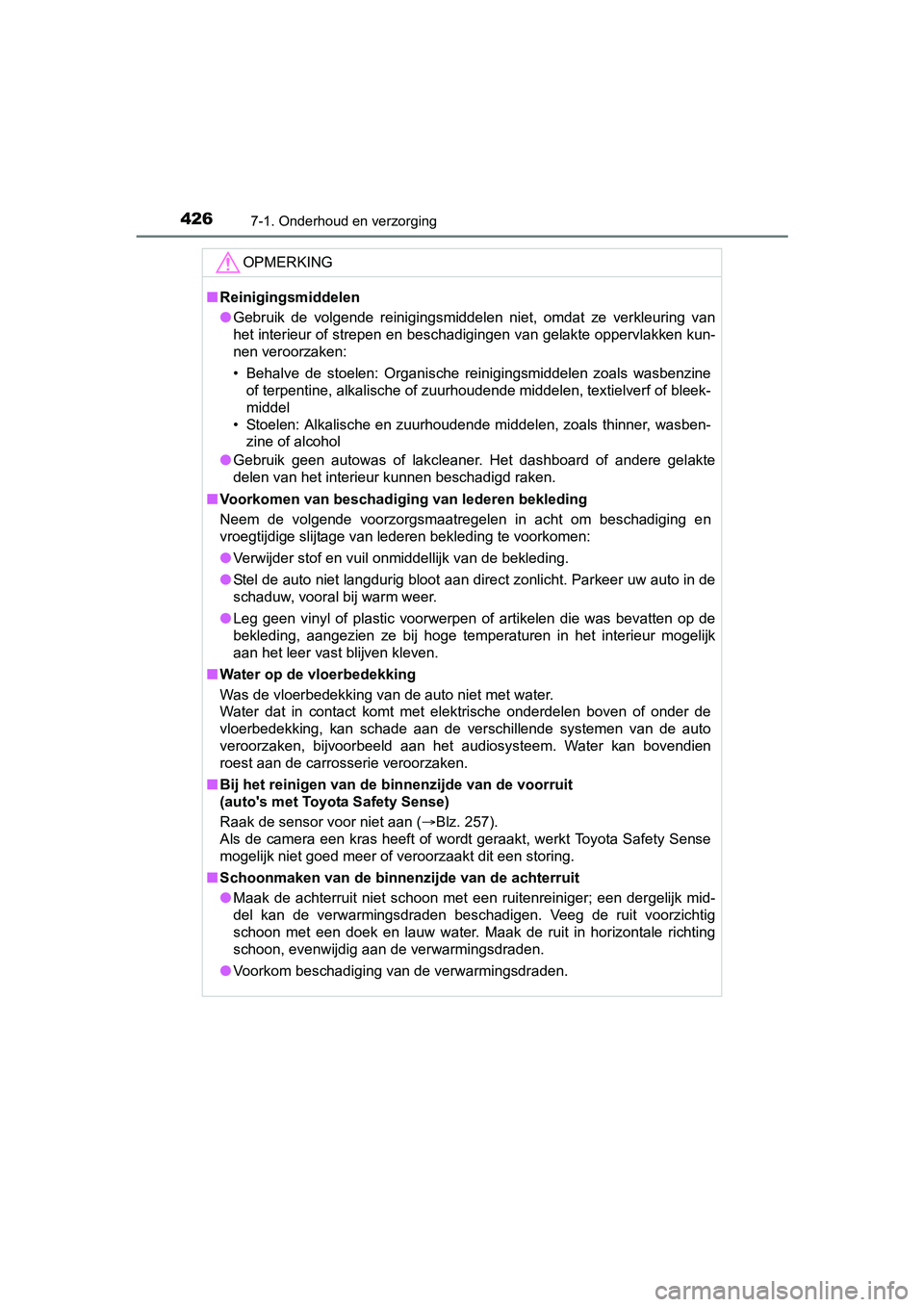

4267-1. Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervla kken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine
of terpentine, alkalische of zuurhoudende middelen, textielverf of bleek-
middel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasben- zine of alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gel akte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadigin g van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging e n
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevat ten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit
(auto's met Toyota Safety Sense)
Raak de sensor voor niet aan ( Blz. 257).
Als de camera een kras heeft of wordt geraakt, werkt Toyota Saf ety Sense
mogelijk niet goed meer of veroorzaakt dit een storing.
■ Schoonmaken van de binnenzijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een derg elijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzich tig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
YARIS_HV_OM_Europe_OM52J66E.book Page 426 Tuesday, November 14, 2017 5:07 PM

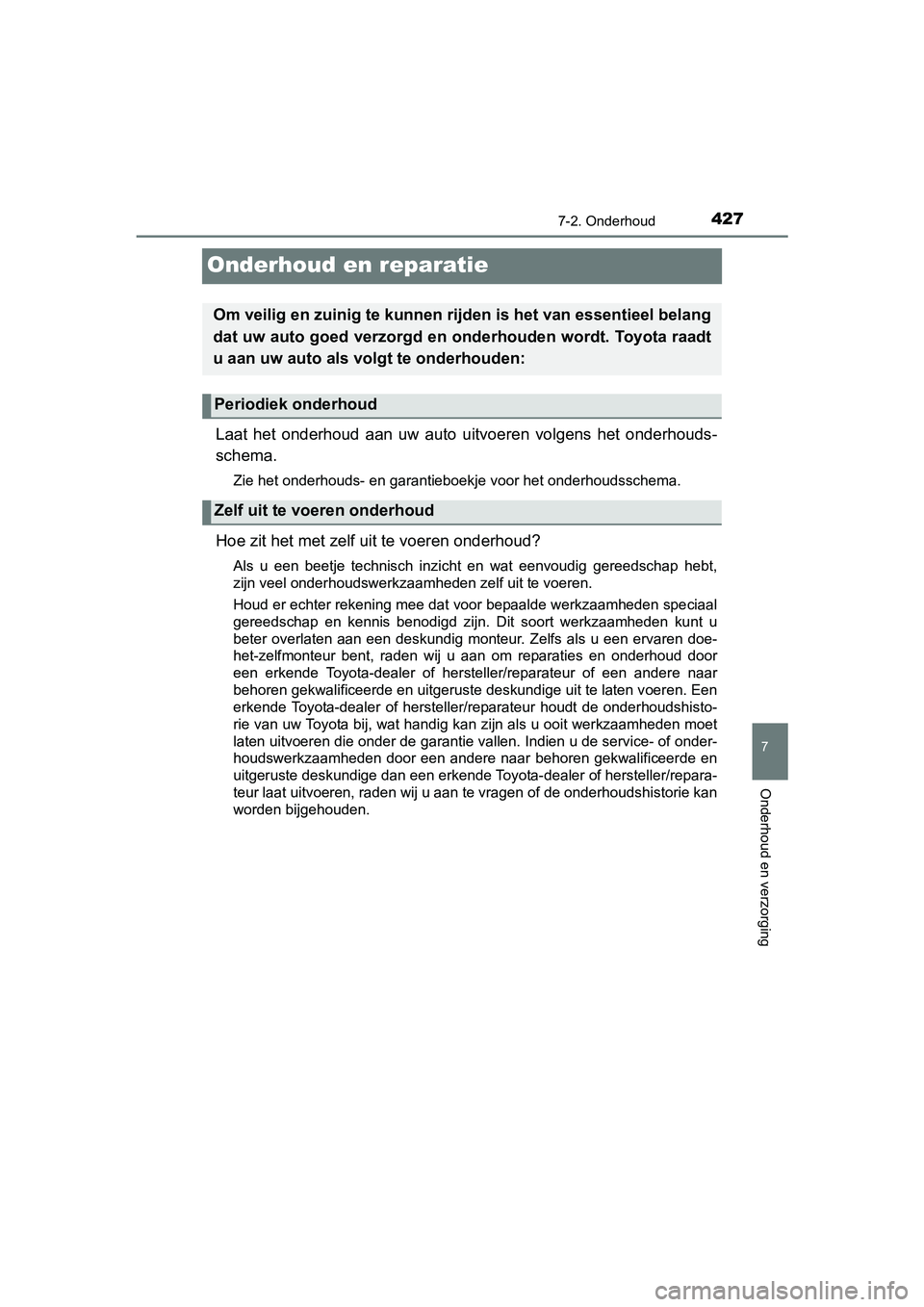

4277-2. Onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
Onderhoud en reparatie
Laat het onderhoud aan uw auto uitvoeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje voor het onderhoudsschema .
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt,
zijn veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden spe ciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden ku nt u
beter overlaten aan een deskundig monteur. Zelfs als u een erva ren doe-
het-zelfmonteur bent, raden wij u aan om reparaties en onderhoud door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige uit te laten v oeren. Een
erkende Toyota-dealer of hersteller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als u ooit werkzaamh eden moet
laten uitvoeren die onder de garantie vallen. Indien u de servi ce- of onder-
houdswerkzaamheden door een andere naar behoren gekwalificeerde en
uitgeruste deskundige dan een erkende Toyota-dealer of hersteller/repara-
teur laat uitvoeren, raden wij u aan te vragen of de onderhouds historie kan
worden bijgehouden.
Om veilig en zuinig te kunnen rijden is het van essentieel bela ng
dat uw auto goed verzorgd en onderhouden wordt. Toyota raadt
u aan uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E.book Page 427 Tuesday, November 14, 2017 5:07 PM

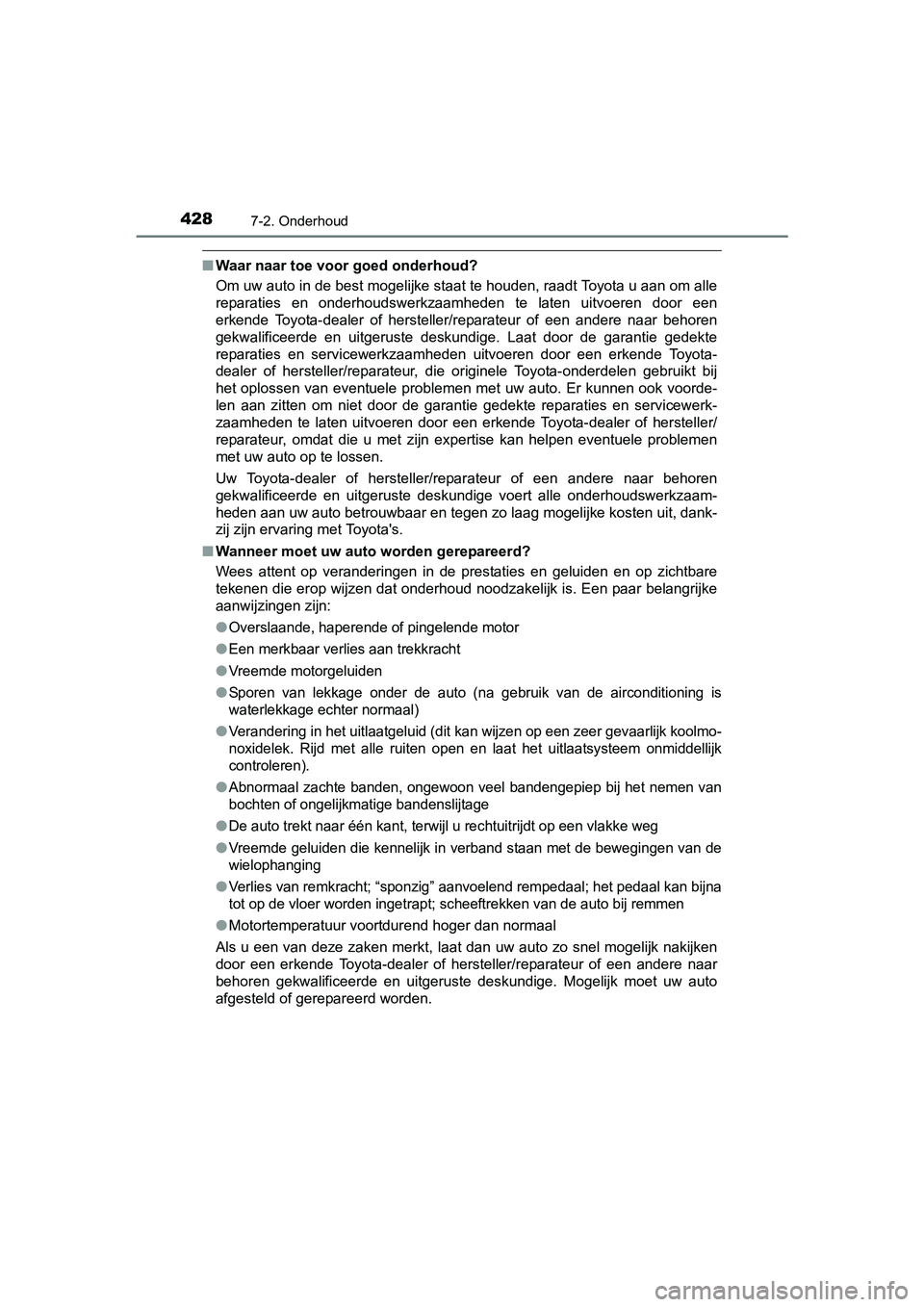

4287-2. Onderhoud
YARIS_HV_OM_Europe_OM52J66E
■Waar naar toe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle
reparaties en onderhoudswerkzaamheden te laten uitvoeren door e en
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Laat door de garantie gedekte
reparaties en servicewerkzaamheden uitvoeren door een erkende Toyota-
dealer of hersteller/reparateur, die originele Toyota-onderdelen gebruikt bij
het oplossen van eventuele problemen met uw auto. Er kunnen ook voorde-
len aan zitten om niet door de garantie gedekte reparaties en s ervicewerk-
zaamheden te laten uitvoeren door een erkende Toyota-dealer of hersteller/
reparateur, omdat die u met zijn expertise kan helpen eventuele problemen
met uw auto op te lossen.
Uw Toyota-dealer of hersteller/reparateur of een andere naar be horen
gekwalificeerde en uitgeruste deskundige voert alle onderhoudsw erkzaam-
heden aan uw auto betrouwbaar en tegen zo laag mogelijke kosten uit, dank-
zij zijn ervaring met Toyota's.
■ Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
●
Overslaande, haperende of pingelende motor
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na gebruik van de airconditio ning is
waterlekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan wijzen op een zeer gevaarlijk koolmo-
noxidelek. Rijd met alle ruiten open en laat het uitlaatsysteem onmiddellijk
controleren).
●Abnormaal zachte banden, ongewoon veel bandengepiep bij het nem en van
bochten of ongelijkmatige bandenslijtage
●De auto trekt naar één kant, terw ijl u rechtuitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in verband staan met de bewegingen van de
wielophanging
●Verlies van remkracht; “sponzig” aanvoelend rempedaal; het peda al kan bijna
tot op de vloer worden ingetrap t; scheeftrekken van de auto bij remmen
●Motortemperatuur voortdurend hoger dan normaal
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
YARIS_HV_OM_Europe_OM52J66E.book Page 428 Tuesday, November 14, 2017 5:07 PM

4297-2. Onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade aan de auto en ernstig le tsel ver-
oorzaken.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatte n lood.
Een loodvergiftiging kan hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( Blz. 445)
YARIS_HV_OM_Europe_OM52J66E.book Page 429 Tuesday, November 14, 2017 5:07 PM

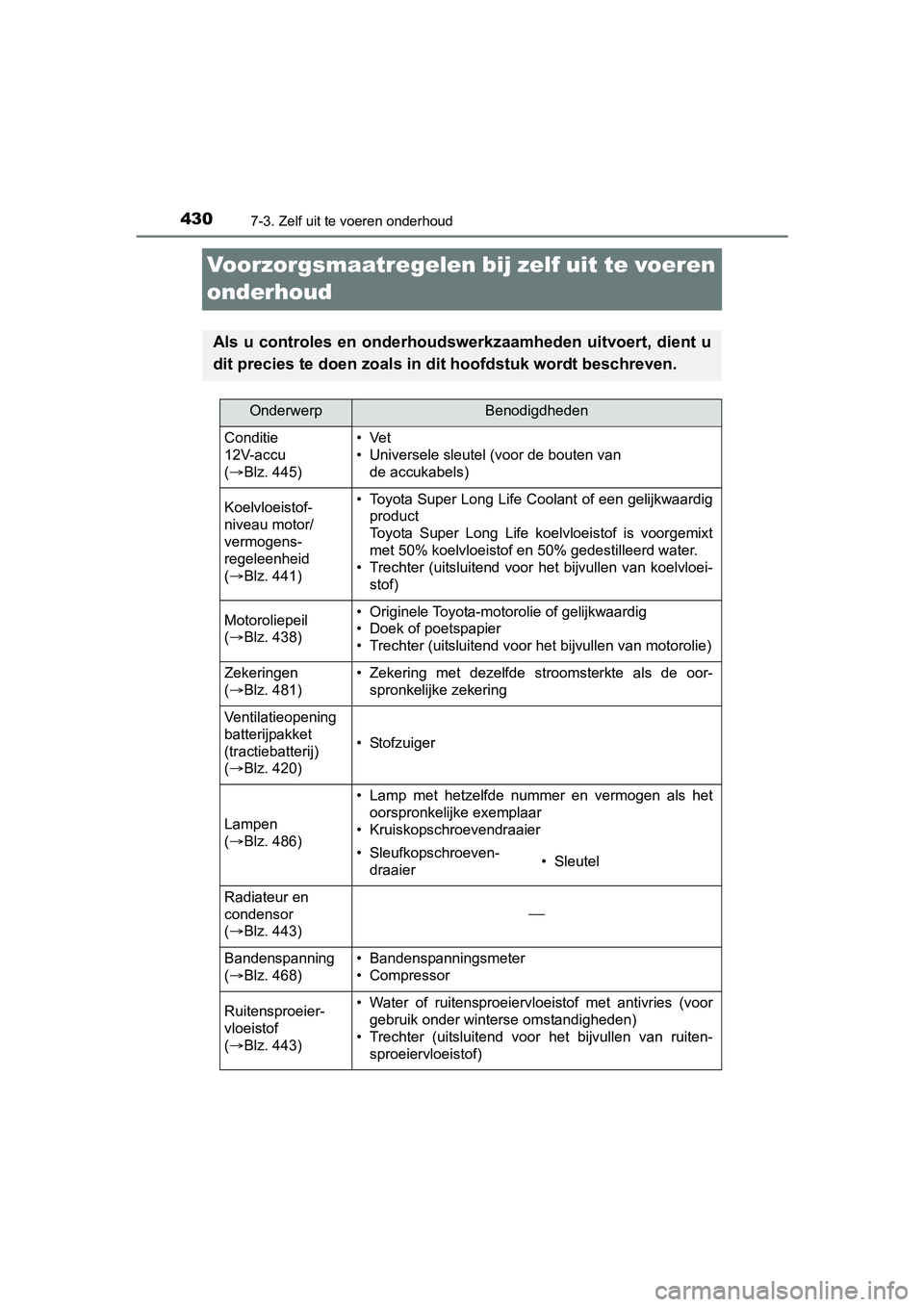

4307-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie
12V-accu
( Blz. 445)•Vet
• Universele sleutel (voor de bouten van
de accukabels)
Koelvloeistof-
niveau motor/
vermogens-
regeleenheid
( Blz. 441)• Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life koelvloeistof is voorgemixt
met 50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei- stof)
Motoroliepeil
( Blz. 438)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
( Blz. 481)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Ventilatieopening
batterijpakket
(tractiebatterij)
( Blz. 420)
• Stofzuiger
Lampen
( Blz. 486)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroeven- draaier• Sleutel
Radiateur en
condensor
( Blz. 443)

Bandenspanning
( Blz. 468)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
( Blz. 443)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-
sproeiervloeistof)
YARIS_HV_OM_Europe_OM52J66E.book Page 430 Tuesday, November 14, 2017 5:07 PM
