4517-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

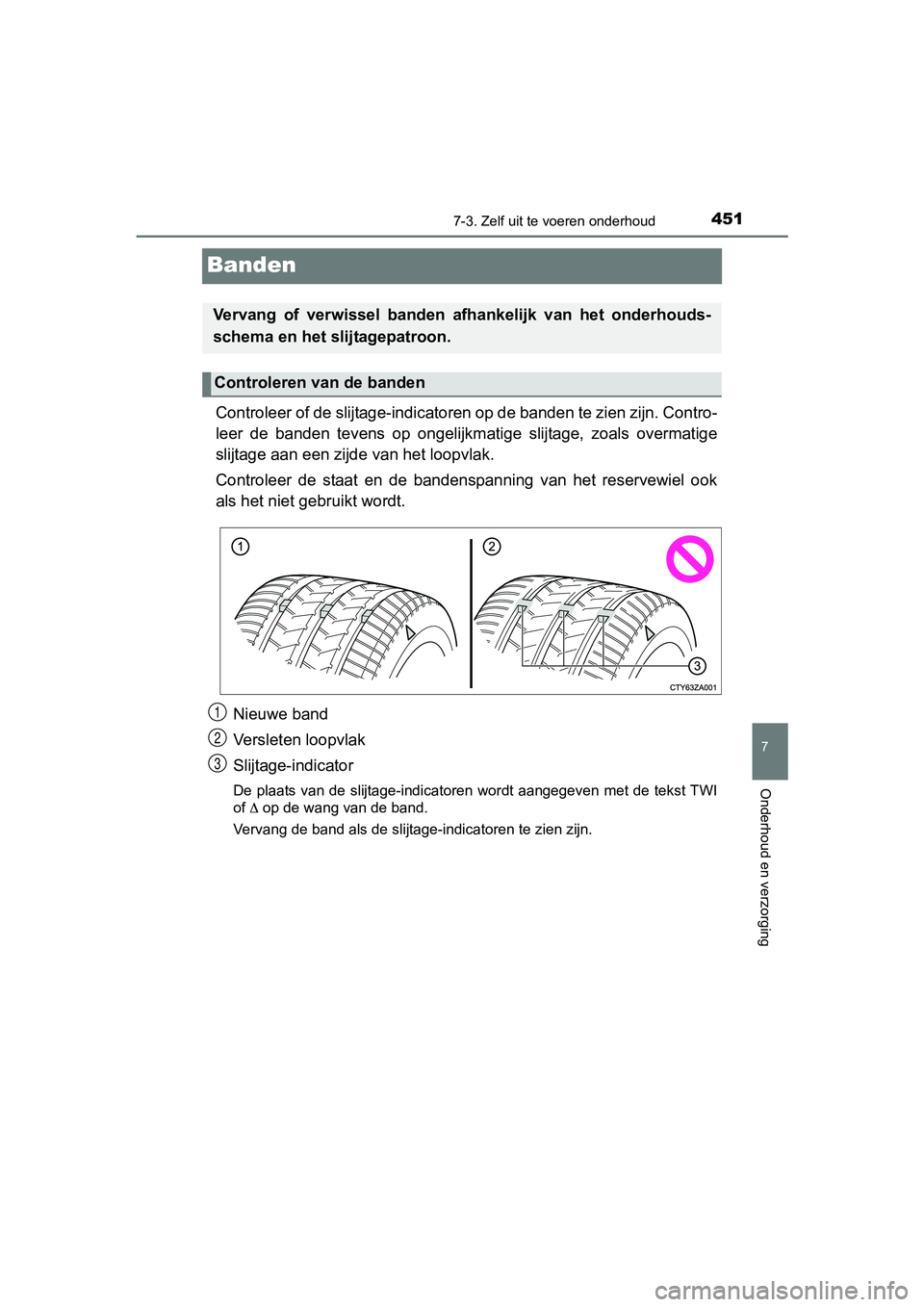

Banden
Controleer of de slijtage-indica toren op de banden te zien zijn . Contro-
leer de banden tevens op ongelijkmatige slijtage, zoals overmat ige
slijtage aan een zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel oo k
als het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de t ekst TWI
of op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 451 Tuesday, November 14, 2017 5:07 PM
Page 452 of 632

4527-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E
Wissel de banden zoals aange-
geven in de afbeelding.
Toyota beveelt aan om de banden
ongeveer elke 10.000 km van
plaats te wisselen om een gelijk-
matig slijtagepatroon en een lan-
gere levensduur van de banden te
verkrijgen.
Vergeet bij het wisselen van voor-
en achterbanden met een verschil-
lende bandenspanning niet om na
het wisselen het bandenspan-
ningswaarschuwingssysteem te
initialiseren.
Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van
plaats te wisselen om een gelijkmatig slijtagepatroon en een langere
levensduur van de banden te verkrijgen.
Wisselen van banden (auto's met bandenspanningswaar-
schuwingssysteem)
Voor
Wisselen van banden (auto' s zonder bandenspannings-
waarschuwingssysteem)
Auto's met compact reservewiel
of bandenreparatiesetAuto's met een reservewiel
van hetzelfde type als de
gemonteerde wielen
VoorVoor
YARIS_HV_OM_Europe_OM52J66E.book Page 452 Tuesday, November 14, 2017 5:07 PM
Page 453 of 632

4537-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

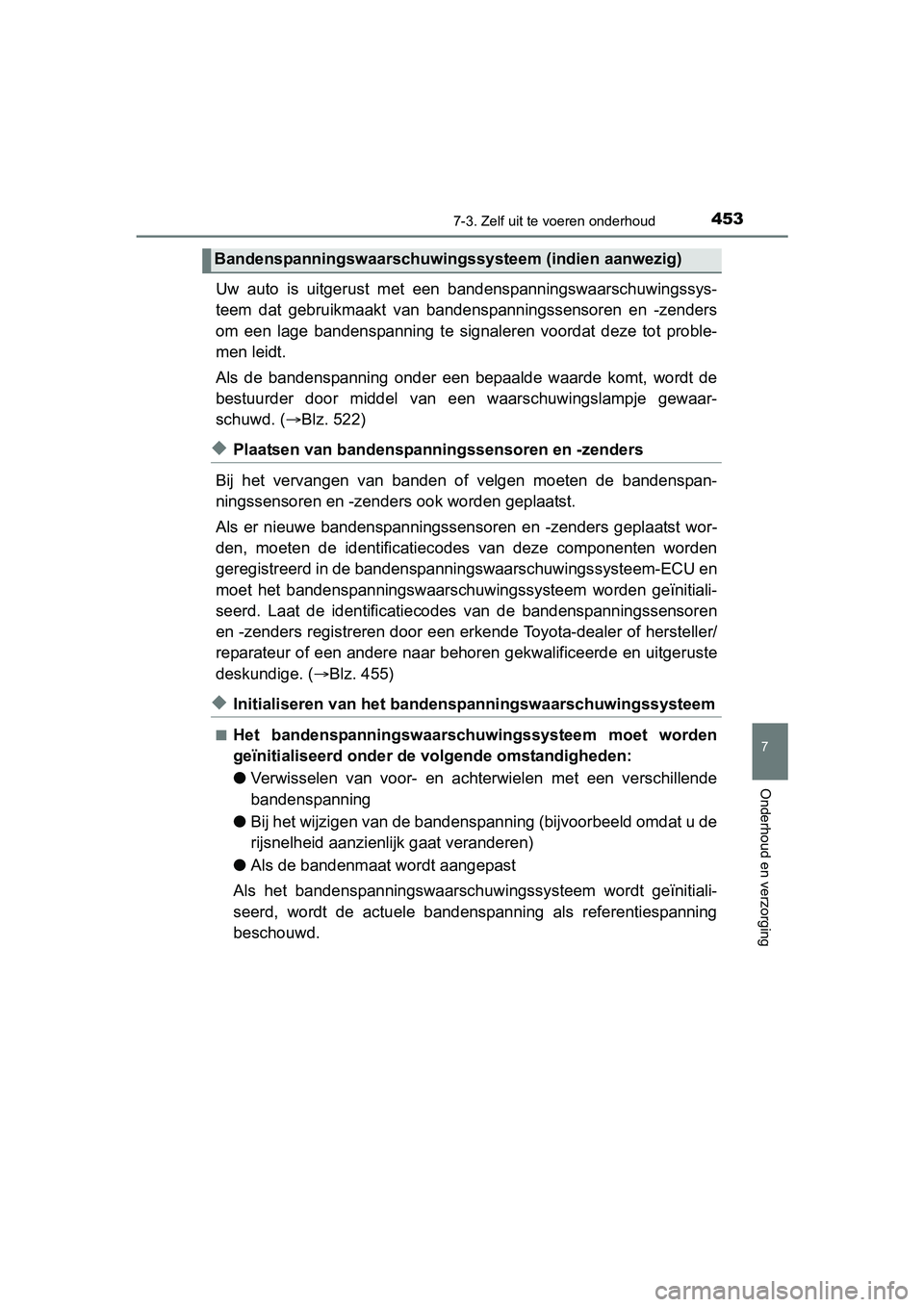

Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruikmaakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot probl e-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. ( Blz. 522)
◆Plaatsen van bandenspanni ngssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zender s ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor -
den, moeten de identificatiec odes van deze componenten worden
geregistreerd in de bandenspanni ngswaarschuwingssysteem-ECU en
moet het bandenspanningswaarschuwingssysteem worden geïnitiali-
seerd. Laat de identificatiecodes van de bandenspanningssensore n
en -zenders registreren door een erkende Toyota-dealer of herst eller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste
deskundige. ( Blz. 455)
◆Initialiseren van het bandens panningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden
geïnitialiseerd onder de volgende omstandigheden:
● Verwisselen van voor- en achterwielen met een verschillende
bandenspanning
● Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de
rijsnelheid aanzienlijk gaat veranderen)
● Als de bandenmaat wordt aangepast
Als het bandenspanningswaarschu wingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)
YARIS_HV_OM_Europe_OM52J66E.book Page 453 Tuesday, November 14, 2017 5:07 PM
Page 454 of 632

4547-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

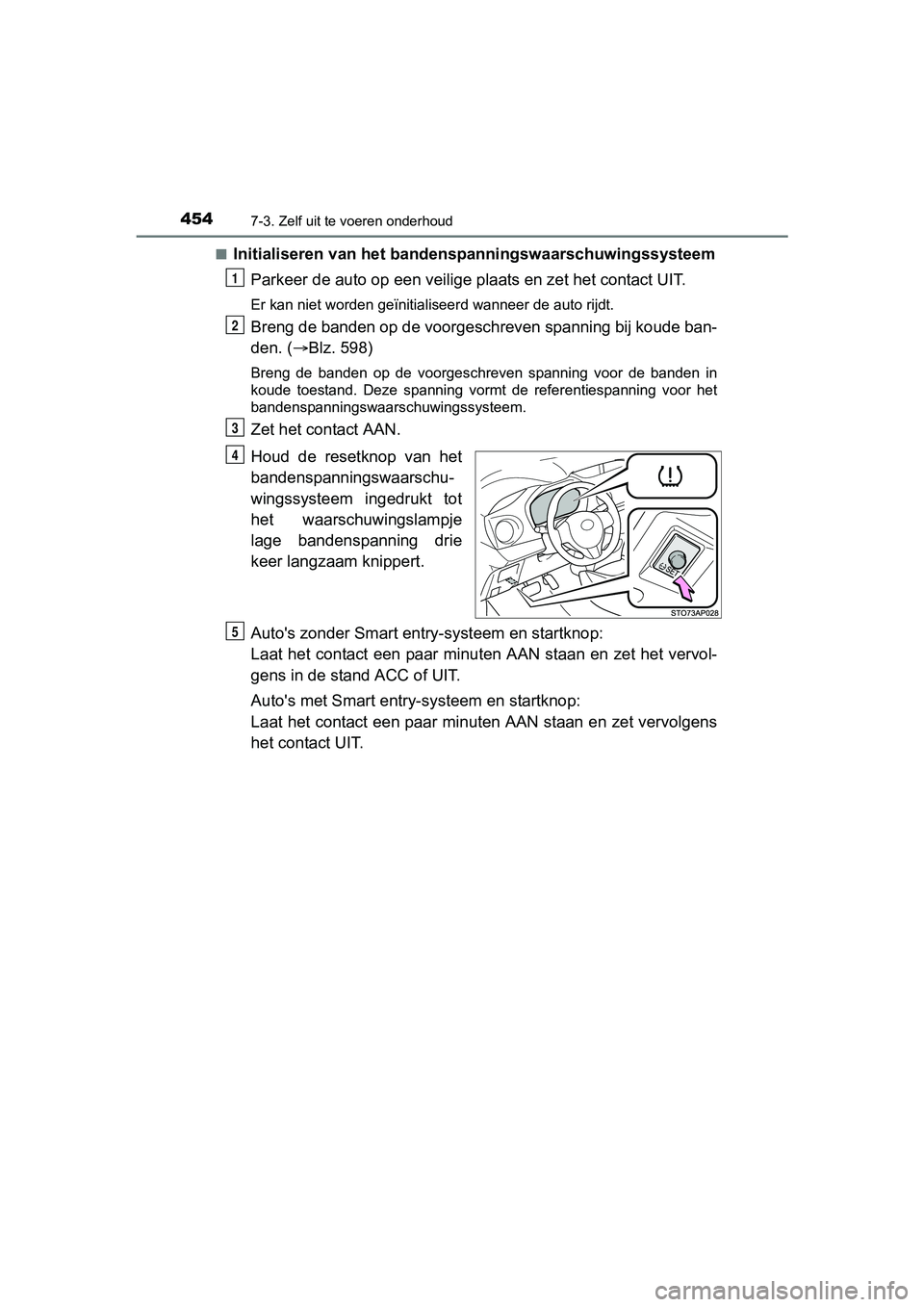

Initialiseren van het bandens
panningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude ban-
den. (Blz. 598)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Houd de resetknop van het
bandenspanningswaarschu-
wingssysteem ingedrukt tot
het waarschuwingslampje
lage bandenspanning drie
keer langzaam knippert.
Auto's zonder Smart entry -systeem en startknop:
Laat het contact een paar minuten AAN staan en zet het vervol-
gens in de stand ACC of UIT.
Auto's met Smart entry-systeem en startknop:
Laat het contact een paar minuten AAN staan en zet vervolgens
het contact UIT.
1
2
3
4
5
YARIS_HV_OM_Europe_OM52J66E.book Page 454 Tuesday, November 14, 2017 5:07 PM
Page 455 of 632

4557-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

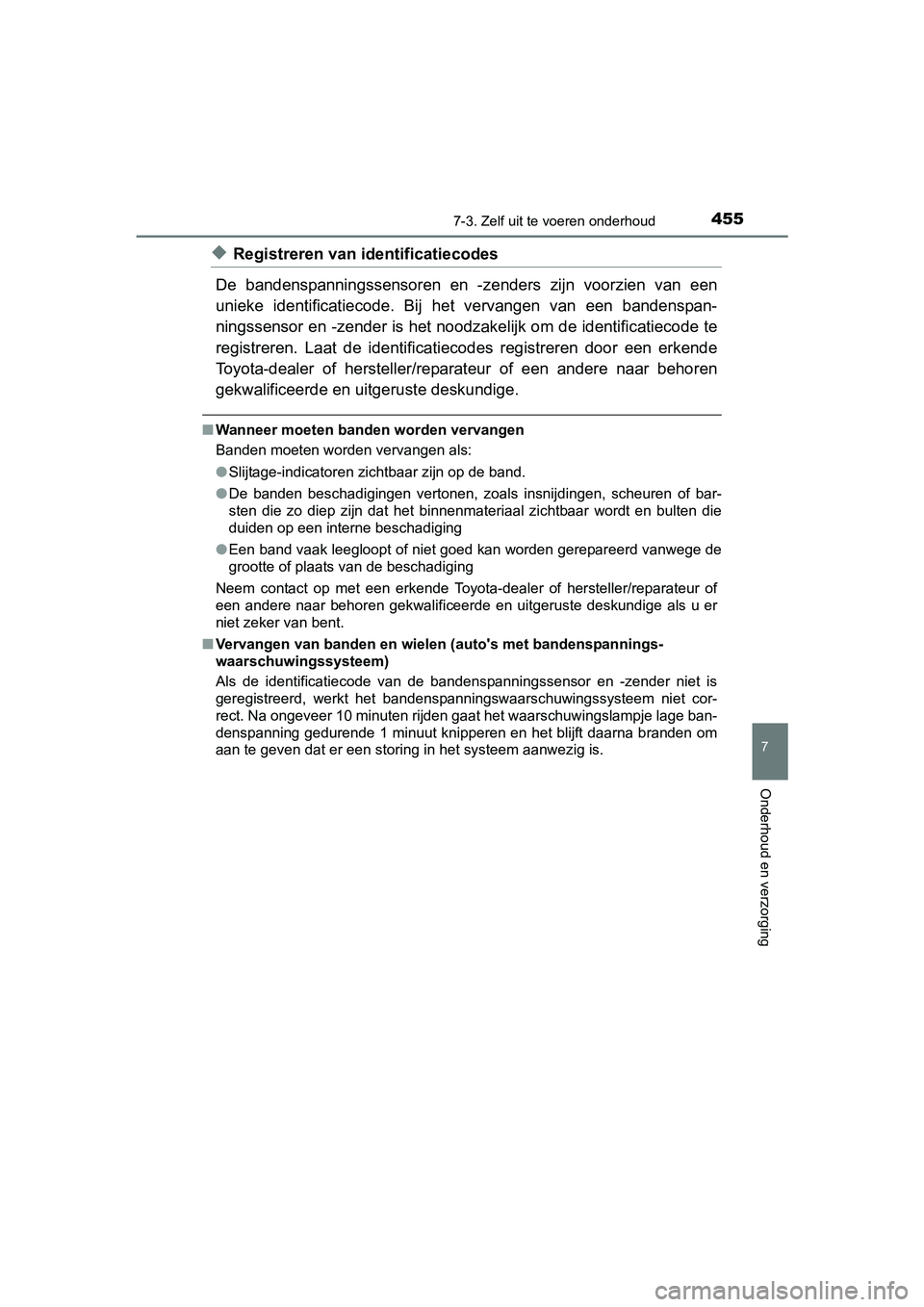

◆Registreren van identificatiecodes
De bandenspanningssensoren en -z enders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het no odzakelijk om de identificatiecode te
registreren. Laat de identificati ecodes registreren door een er kende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●Slijtage-indicatoren zichtbaar zijn op de band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd van wege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e als u er
niet zeker van bent.
■ Vervangen van banden en wielen (auto's met bandenspannings-
waarschuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zender niet is
geregistreerd, werkt het bandenspanningswaarschuwingssysteem ni et cor-
rect. Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage ban-
denspanning gedurende 1 minuut knipperen en het blijft daarna b randen om
aan te geven dat er een storing in het systeem aanwezig is.
YARIS_HV_OM_Europe_OM52J66E.book Page 455 Tuesday, November 14, 2017 5:07 PM
Page 456 of 632

4567-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

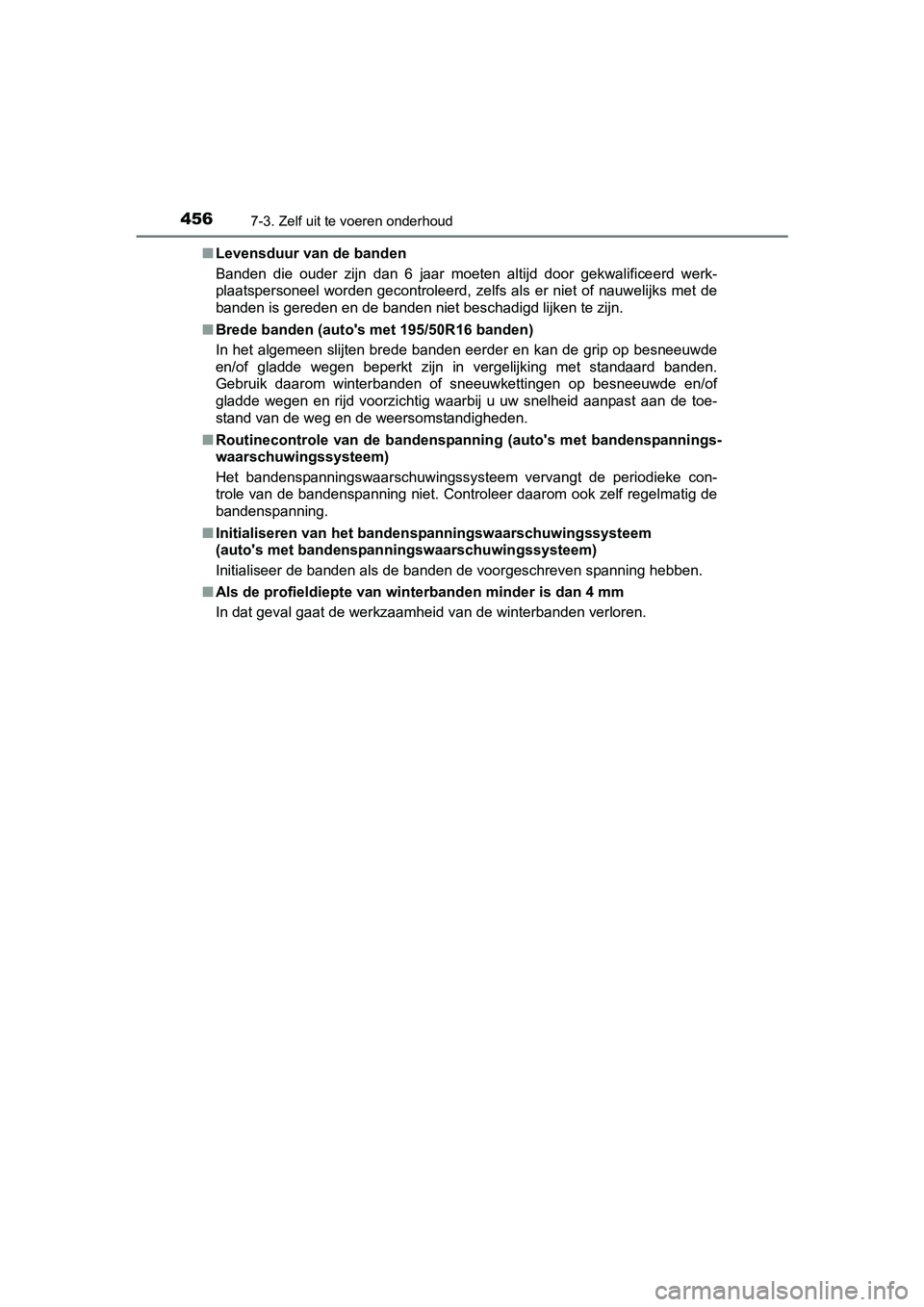

Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalifice erd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauw elijks met de
banden is gereden en de banden niet beschadigd lijken te zijn.
■ Brede banden (auto's met 195/50R16 banden)
In het algemeen slijten brede banden eerder en kan de grip op b esneeuwde
en/of gladde wegen beperkt zijn in vergelijking met standaard b anden.
Gebruik daarom winterbanden of sneeuwkettingen op besneeuwde en /of
gladde wegen en rijd voorzichtig waarbij u uw snelheid aanpast aan de toe-
stand van de weg en de weersomstandigheden.
■ Routinecontrole van de bandenspan ning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf re gelmatig de
bandenspanning.
■ Initialiseren van het bandens panningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
Initialiseer de banden als de banden de voorgeschreven spanning hebben.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
YARIS_HV_OM_Europe_OM52J66E.book Page 456 Tuesday, November 14, 2017 5:07 PM
Page 457 of 632

4577-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■

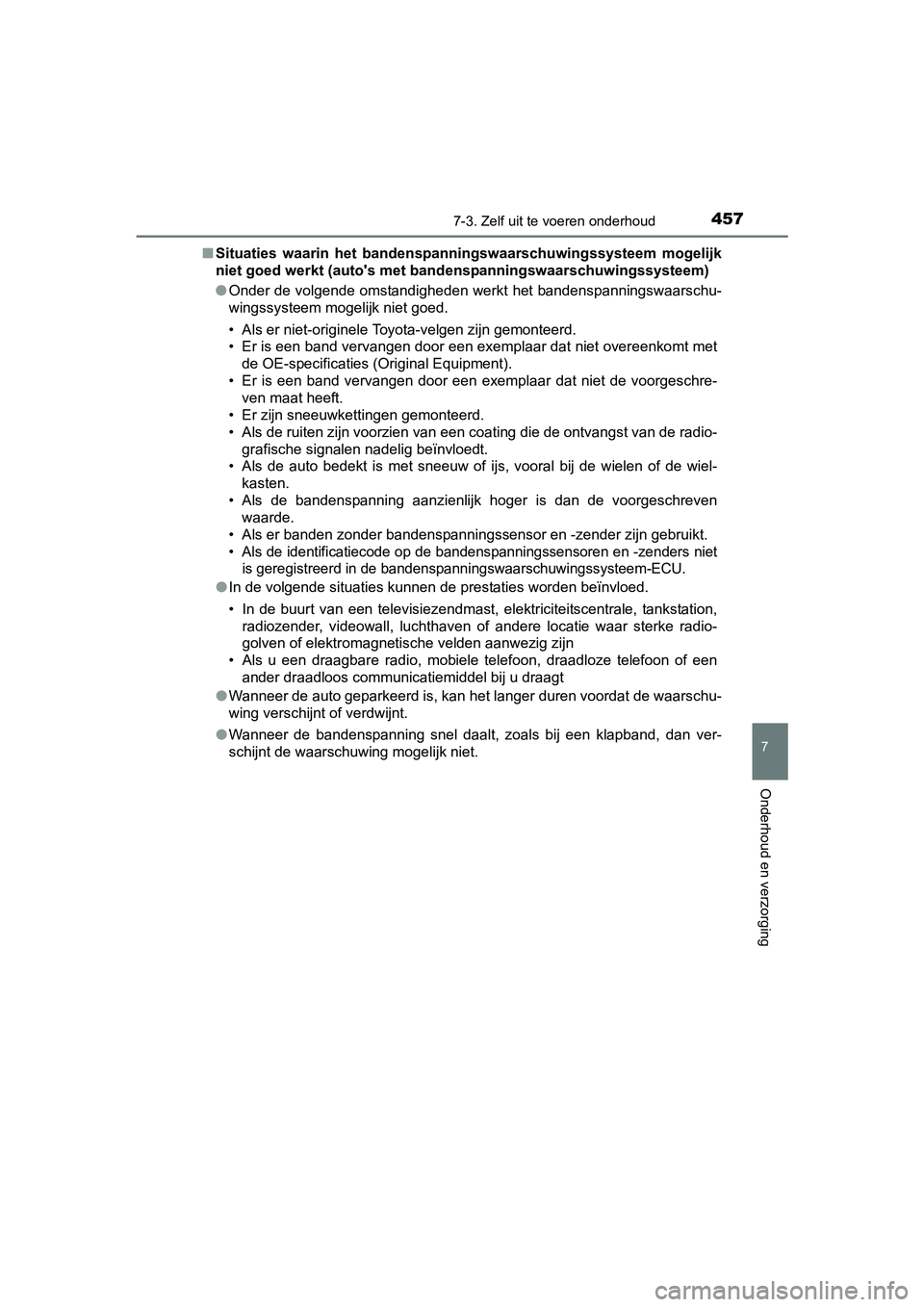

Situaties waarin het bandenspa nningswaarschuwingssysteem mogelijk
niet goed werkt (auto's met ba ndenspanningswaarschuwingssysteem )
● Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exemplaar dat niet overeenko mt met
de OE-specificaties (Original Equipment).
• Er is een band vervangen door een exemplaar dat niet de voorge schre-
ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst v an de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschrev en
waarde.
• Als er banden zonder bandenspanningssensor en -zender zijn geb ruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zen ders niet
is geregistreerd in de bandenspanni ngswaarschuwingssysteem-ECU.
●In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoo n of een
ander draadloos communicatiemiddel bij u draagt
● Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, d an ver-
schijnt de waarschuwing mogelijk niet.
YARIS_HV_OM_Europe_OM52J66E.book Page 457 Tuesday, November 14, 2017 5:07 PM
Page 458 of 632

4587-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

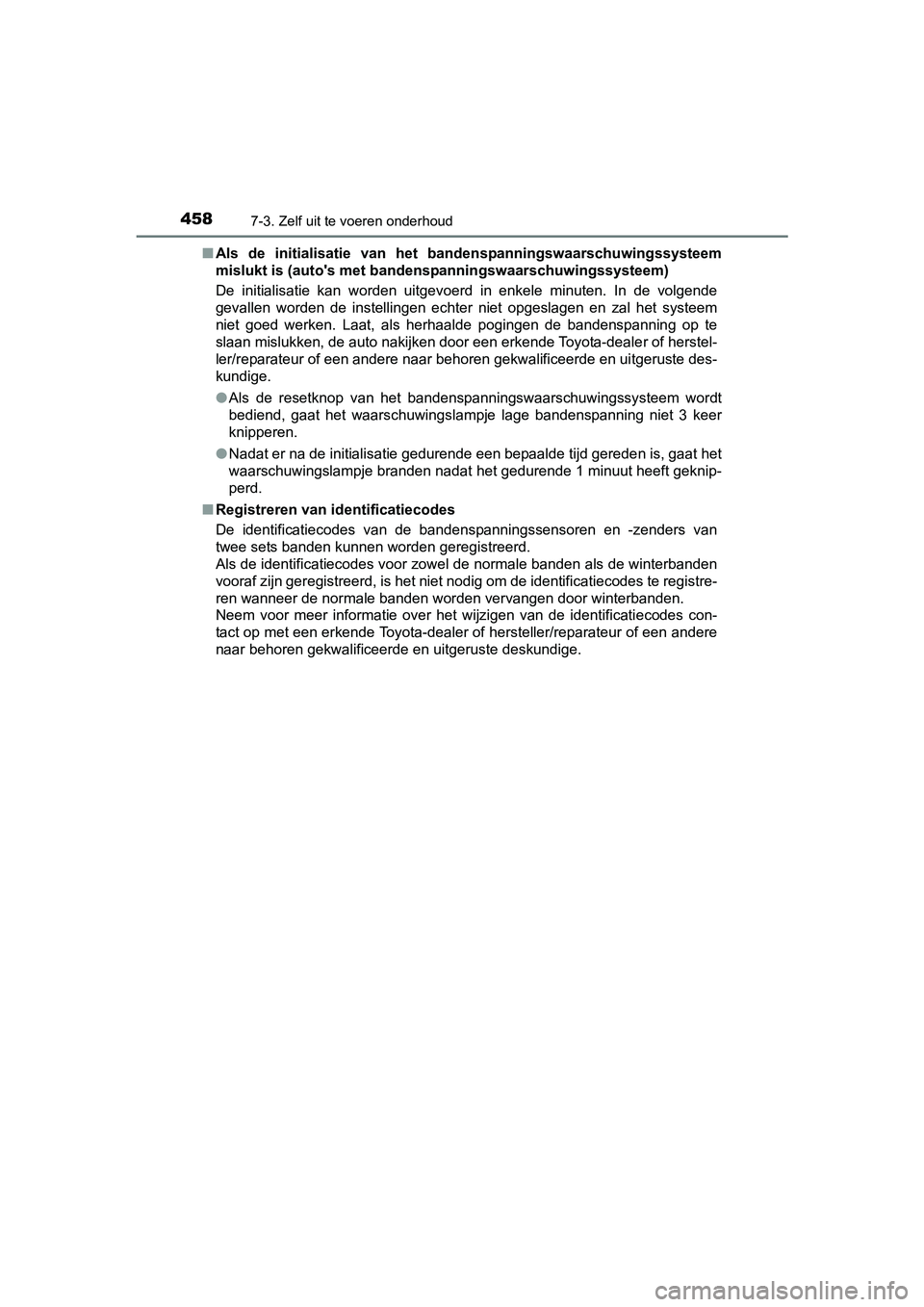

Als de initialisatie van het bandenspanningswaarschuwingssystee m
mislukt is (auto's met bandens panningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal h et systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspannin g op te
slaan mislukken, de auto nakijken door een erkende Toyota-deale r of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
● Als de resetknop van het bandenspanningswaarschuwingssysteem wo rdt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
● Nadat er na de initialisatie gedurende een bepaalde tijd gerede n is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■ Registreren van identificatiecodes
De identificatiecodes van de bandenspanningssensoren en -zender s van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de w interbanden
vooraf zijn geregistreerd, is het niet nodig om de identificati ecodes te registre-
ren wanneer de normale banden worden vervangen door winterbande n.
Neem voor meer informatie over het wijzigen van de identificati ecodes con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
YARIS_HV_OM_Europe_OM52J66E.book Page 458 Tuesday, November 14, 2017 5:07 PM
Page 459 of 632

4597-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■

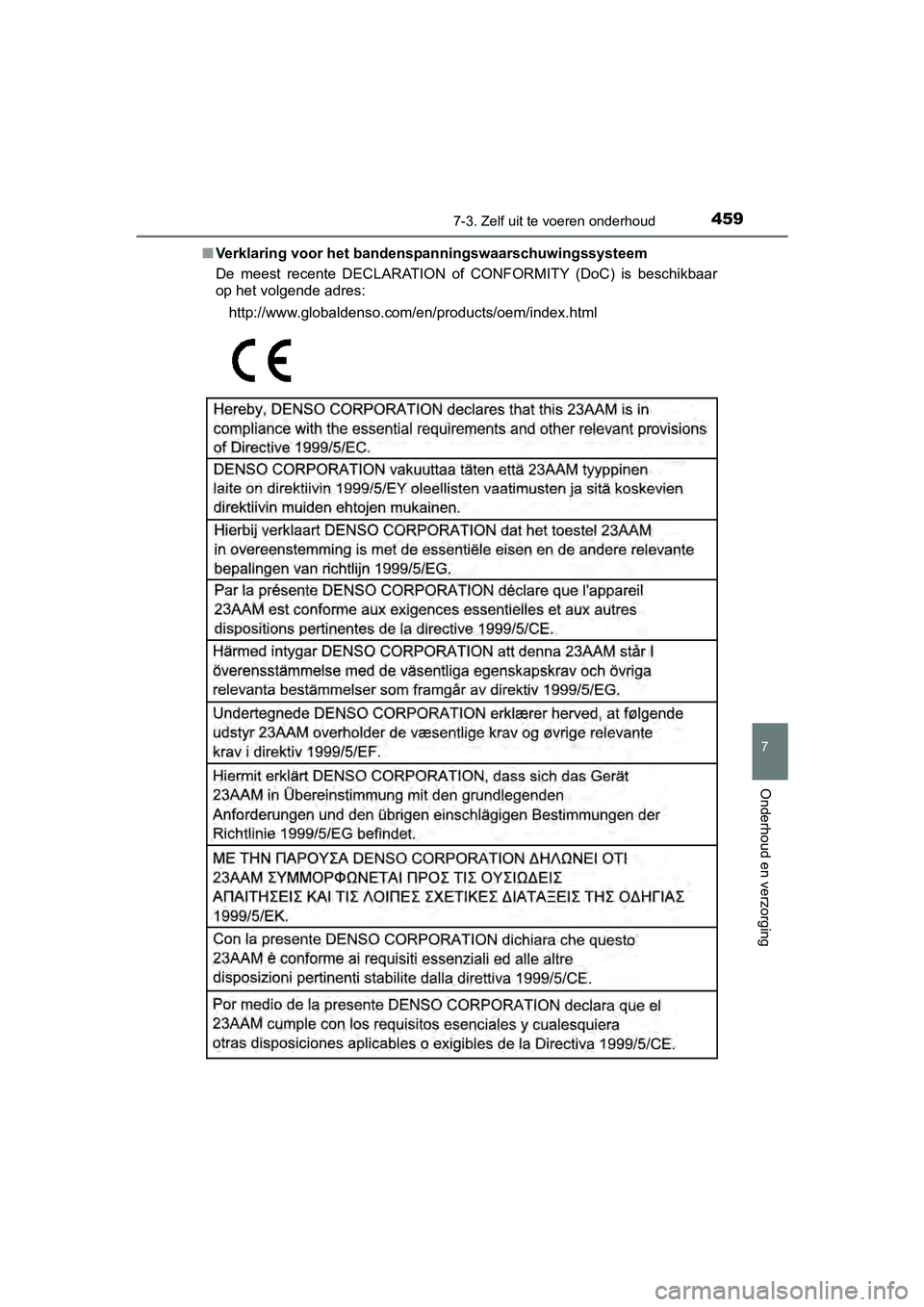

Verklaring voor het bandenspanningswaarschuwingssysteem
De meest recente DECLARATION of CONFORMITY (DoC) is beschikbaar
op het volgende adres:
http://www.globaldenso.com/en/products/oem/index.html
YARIS_HV_OM_Europe_OM52J66E.book Page 459 Tuesday, November 14, 2017 5:07 PM

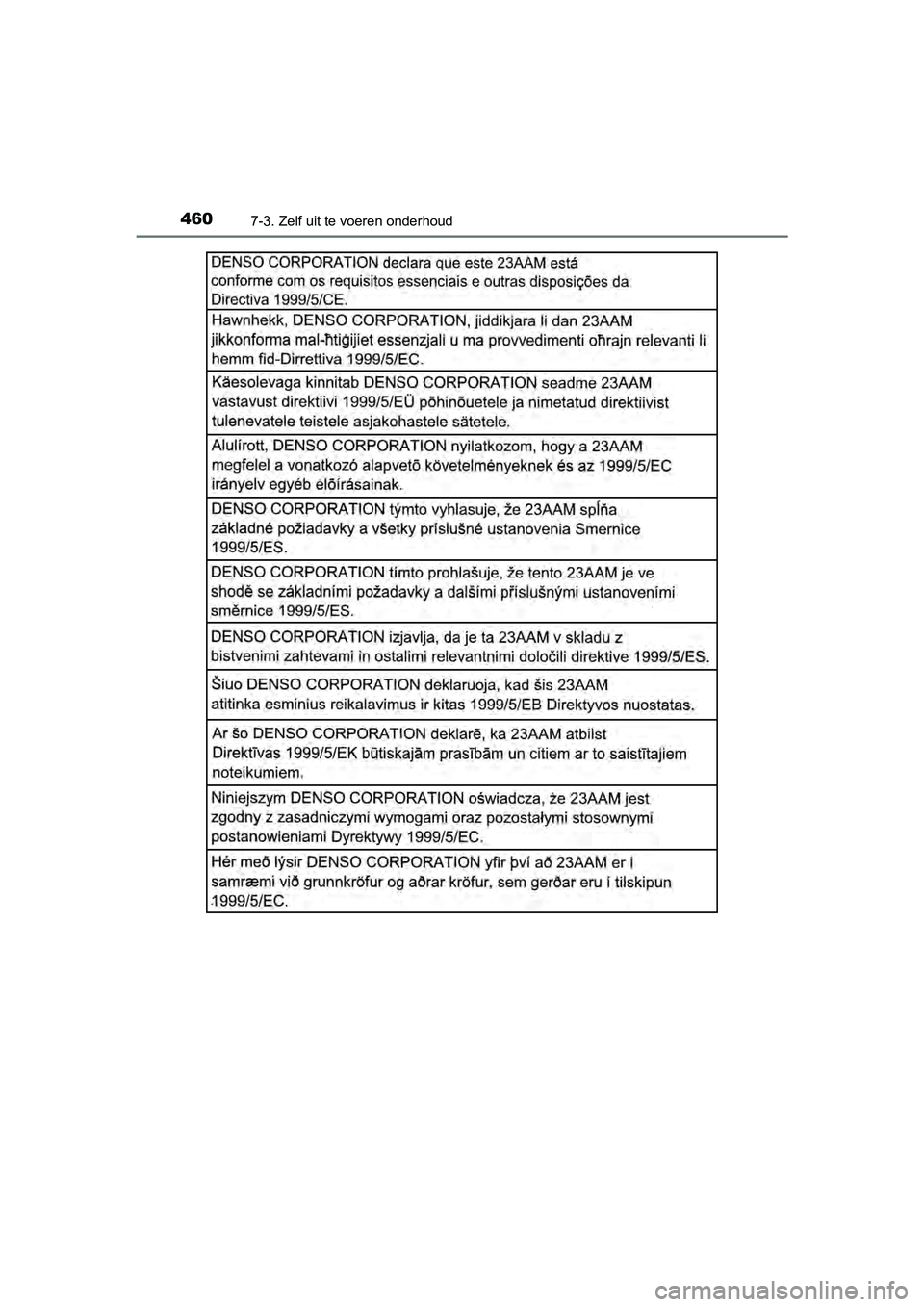

Page 460 of 632

4607-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E
YARIS_HV_OM_Europe_OM52J66E.book Page 460 Tuesday, November 14, 2017 5:07 PM
