TOYOTA YARIS 2018 Instructieboekje (in Dutch)

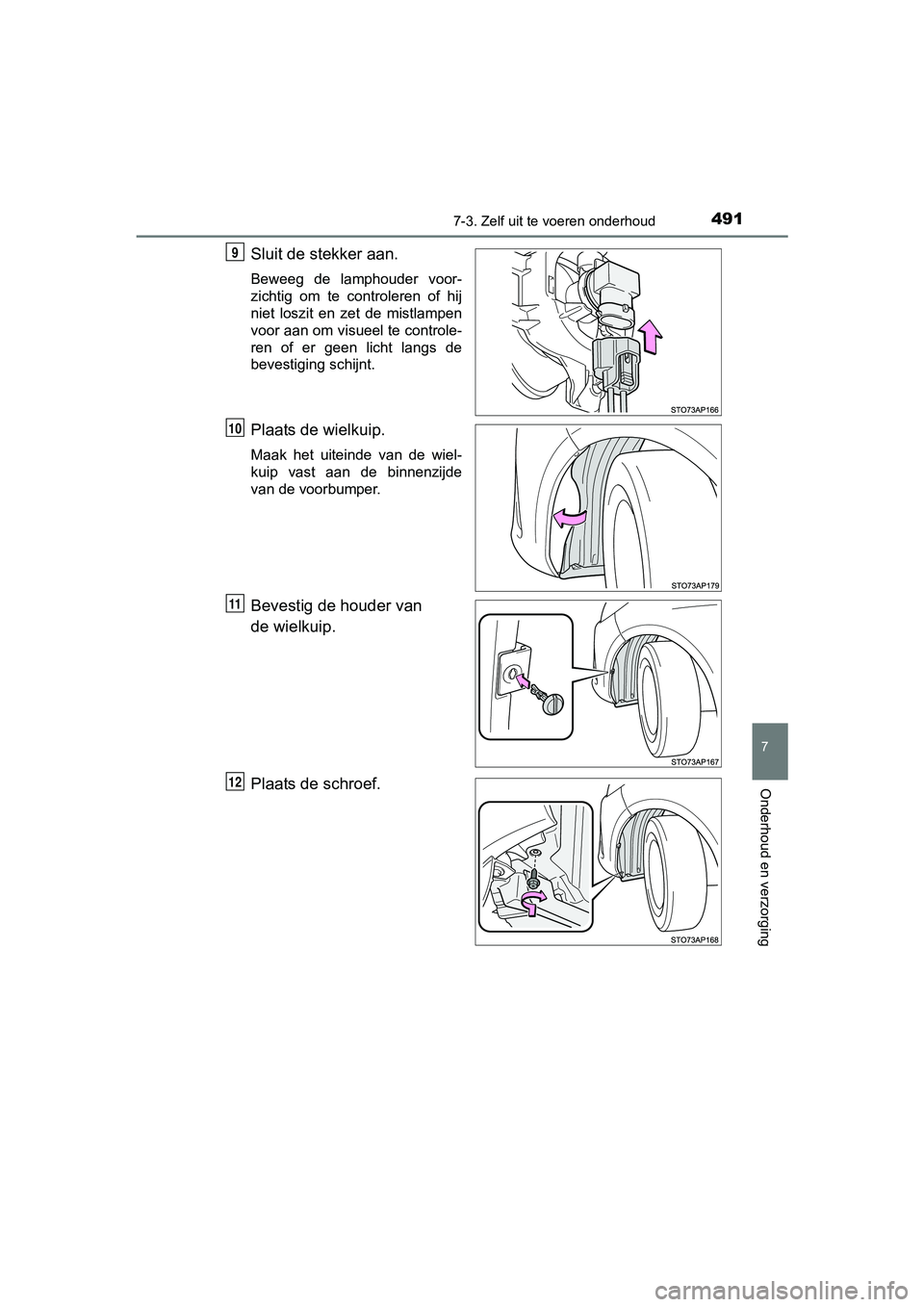

4917-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Bevestig de houder van
de wielkuip.
Plaats de schroef.
9
10
11
12
YARIS_HV_OM_Europe_OM52J66E.book Page 491 Tuesday, November 14, 2017 5:07 PM

4927-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

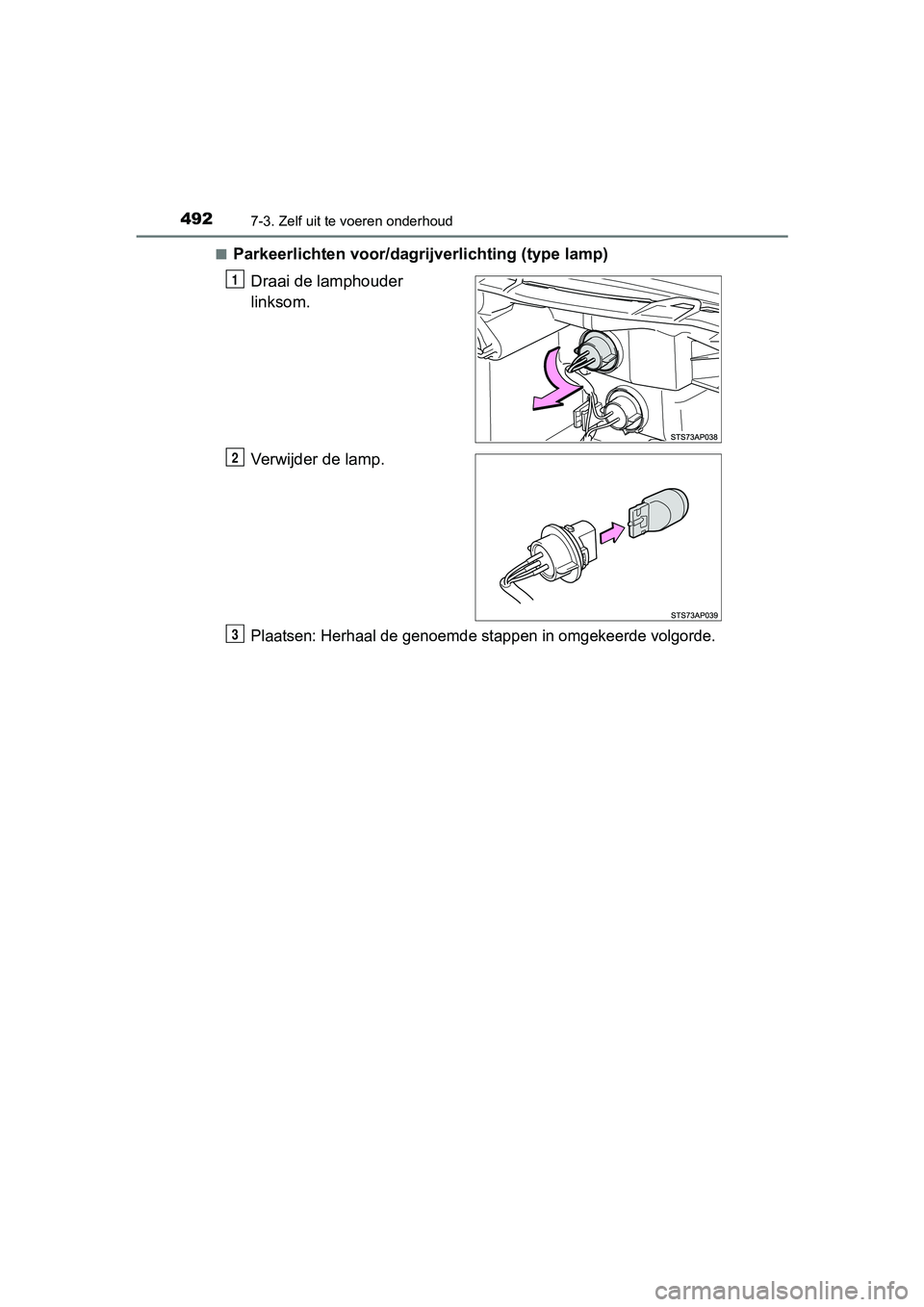

Parkeerlichten voor/dagri
jverlichting (type lamp)
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 492 Tuesday, November 14, 2017 5:07 PM

4937-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■

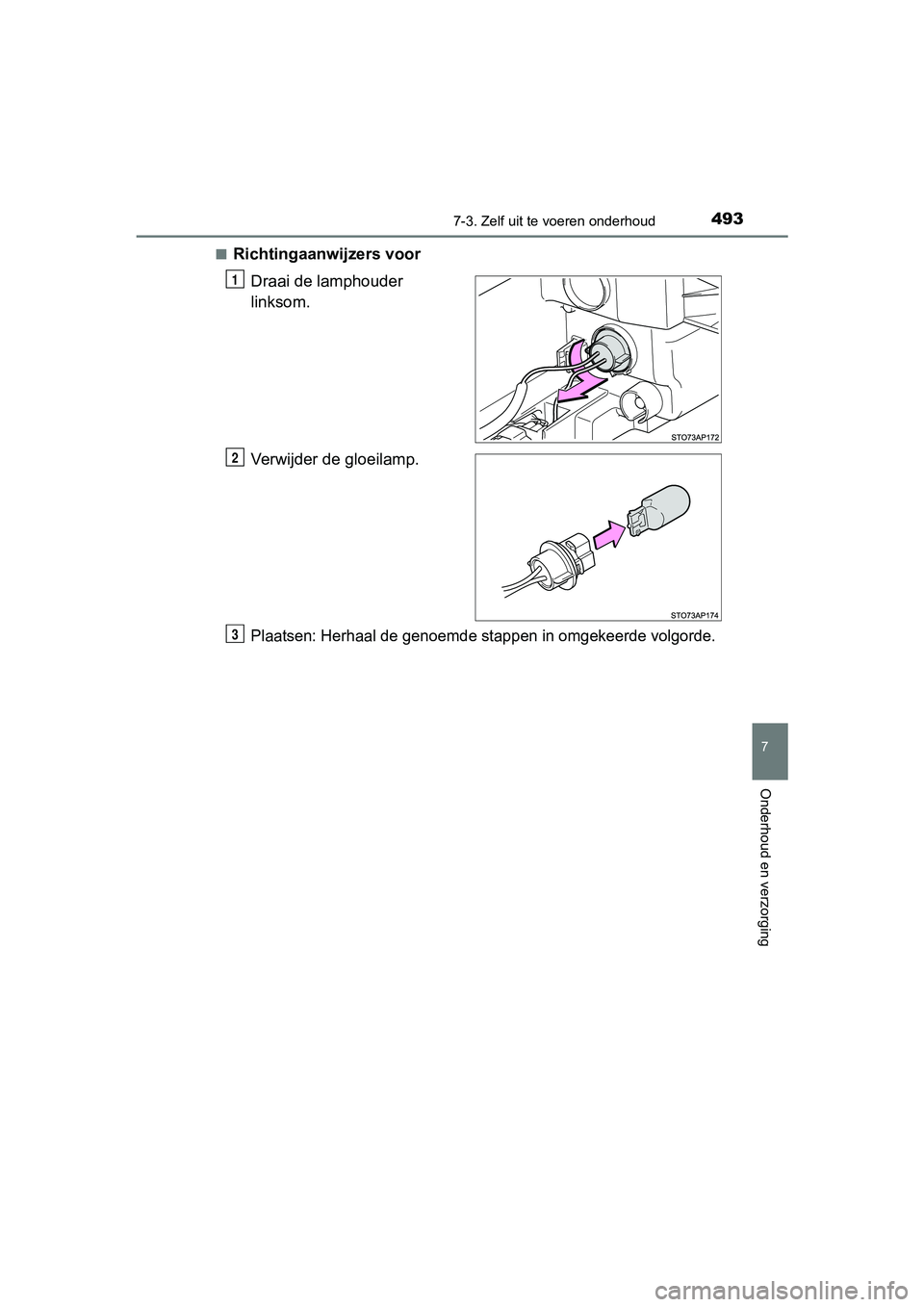

Richtingaanwijzers voor
Draai de lamphouder
linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 493 Tuesday, November 14, 2017 5:07 PM

4947-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

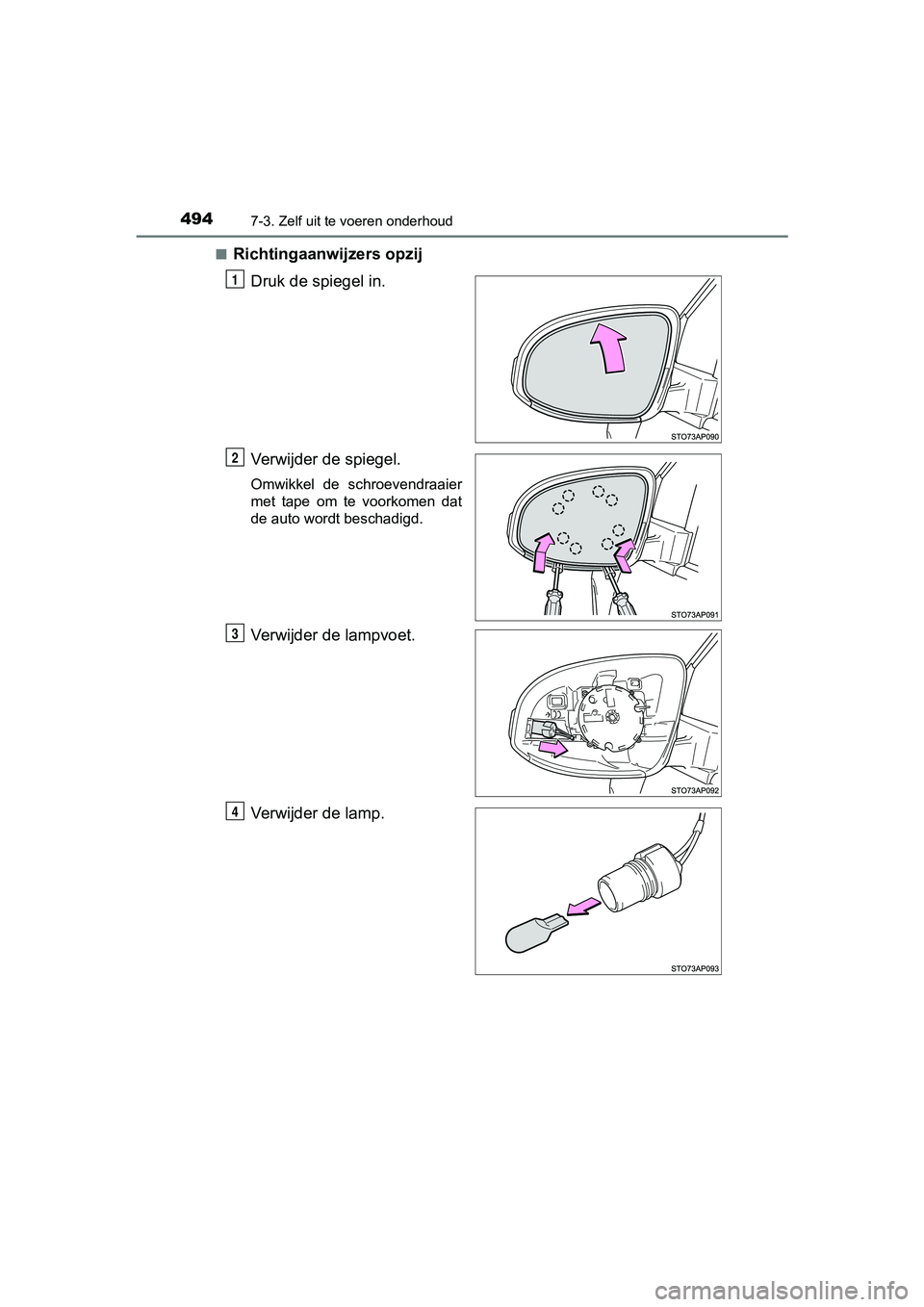

Richtingaanwijzers opzij
Druk de spiegel in.
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 494 Tuesday, November 14, 2017 5:07 PM

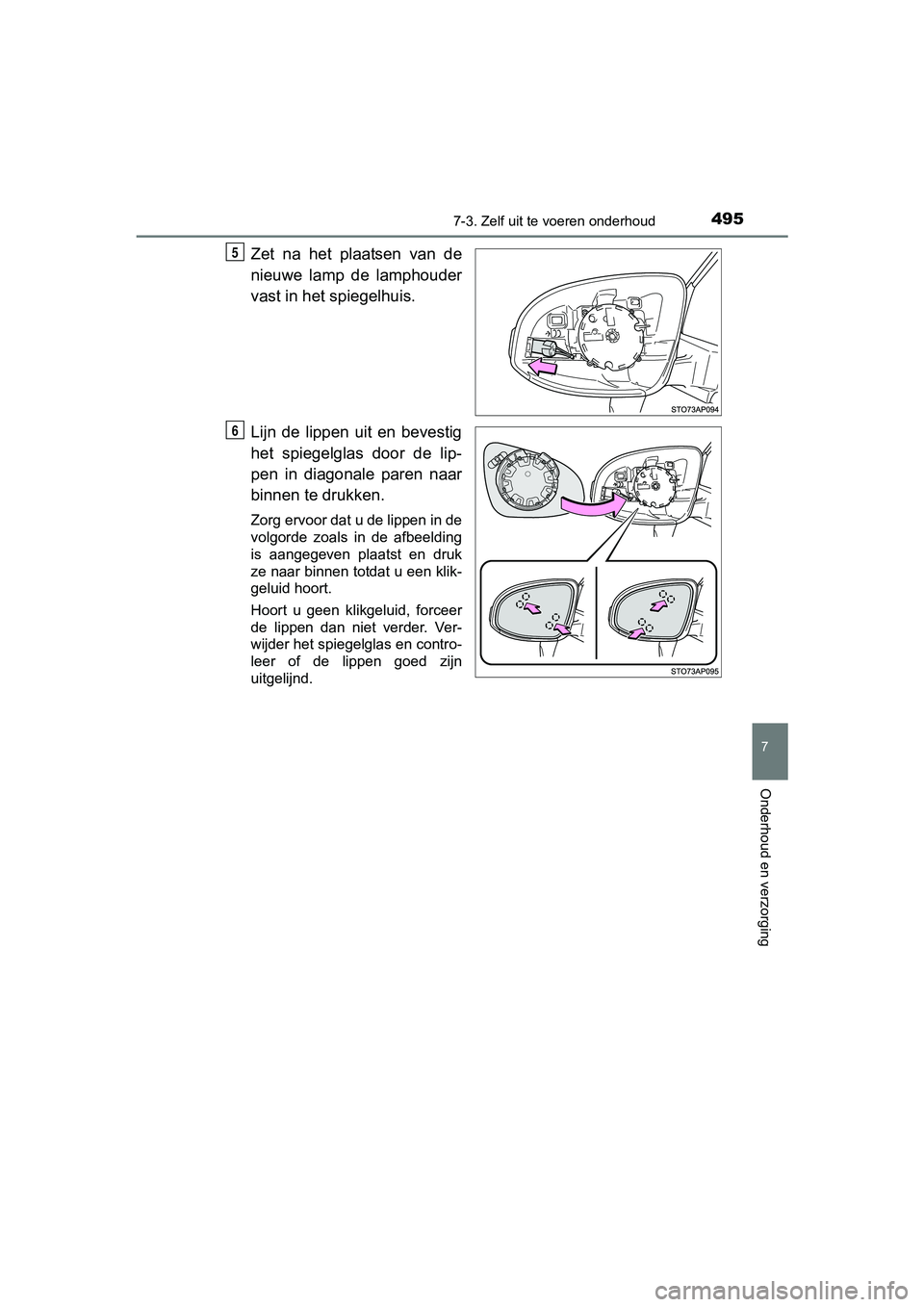

4957-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
5
6
YARIS_HV_OM_Europe_OM52J66E.book Page 495 Tuesday, November 14, 2017 5:07 PM

4967-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

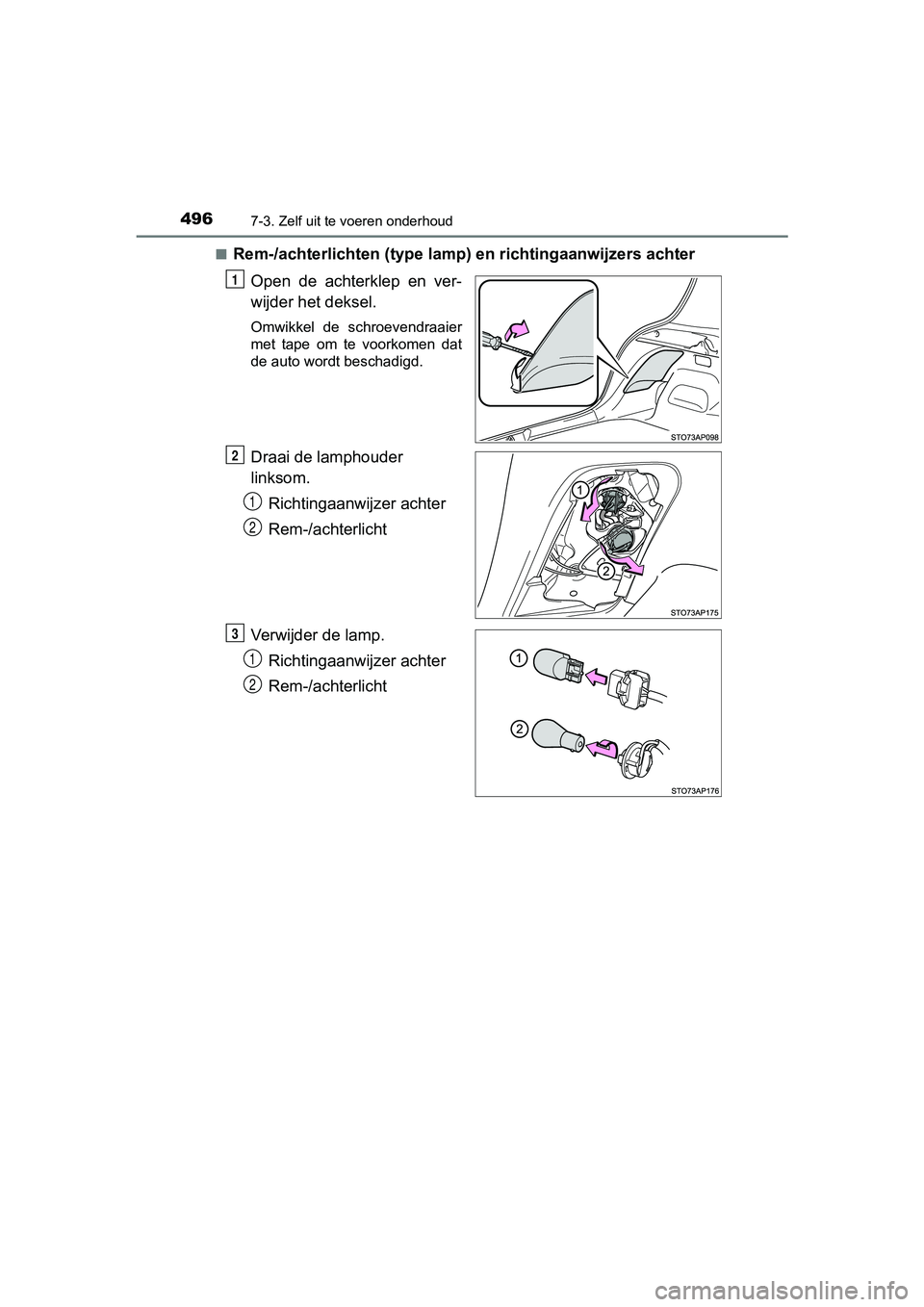

Rem-/achterlichten (type lamp)
en richtingaanwijzers achter
Open de achterklep en ver-
wijder het deksel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder
linksom. Richtingaanwijzer achter
Rem-/achterlicht
Verwijder de lamp. Richtingaanwijzer achter
Rem-/achterlicht
1
2
1
2
3
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 496 Tuesday, November 14, 2017 5:07 PM

4977-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

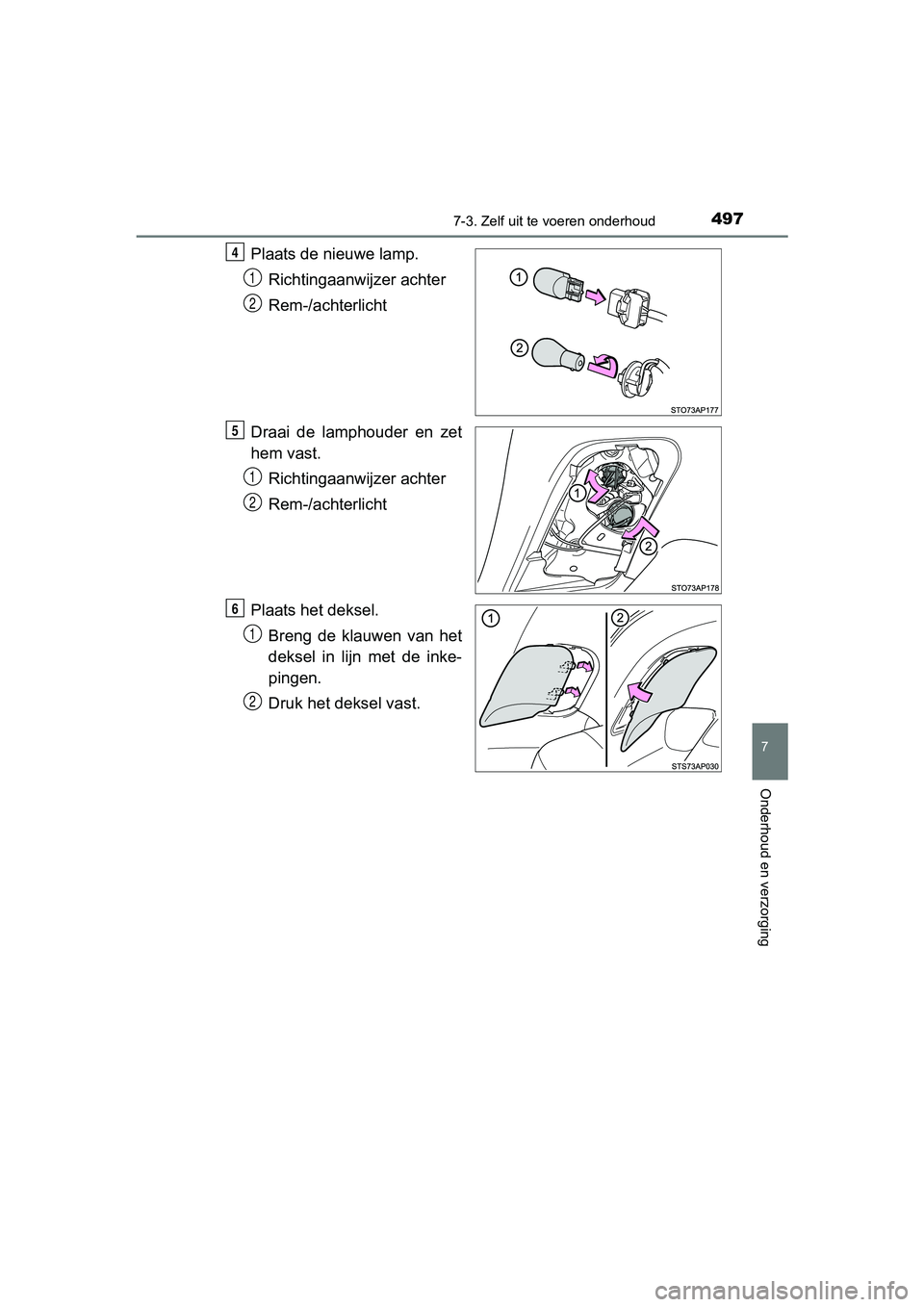

Plaats de nieuwe lamp.
Richtingaanwijzer achter
Rem-/achterlicht
Draai de lamphouder en zet
hem vast. Richtingaanwijzer achter
Rem-/achterlicht
Plaats het deksel. Breng de klauwen van het
deksel in lijn met de inke-
pingen.
Druk het deksel vast.4
1
2
5
1
2
6
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 497 Tuesday, November 14, 2017 5:07 PM

4987-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

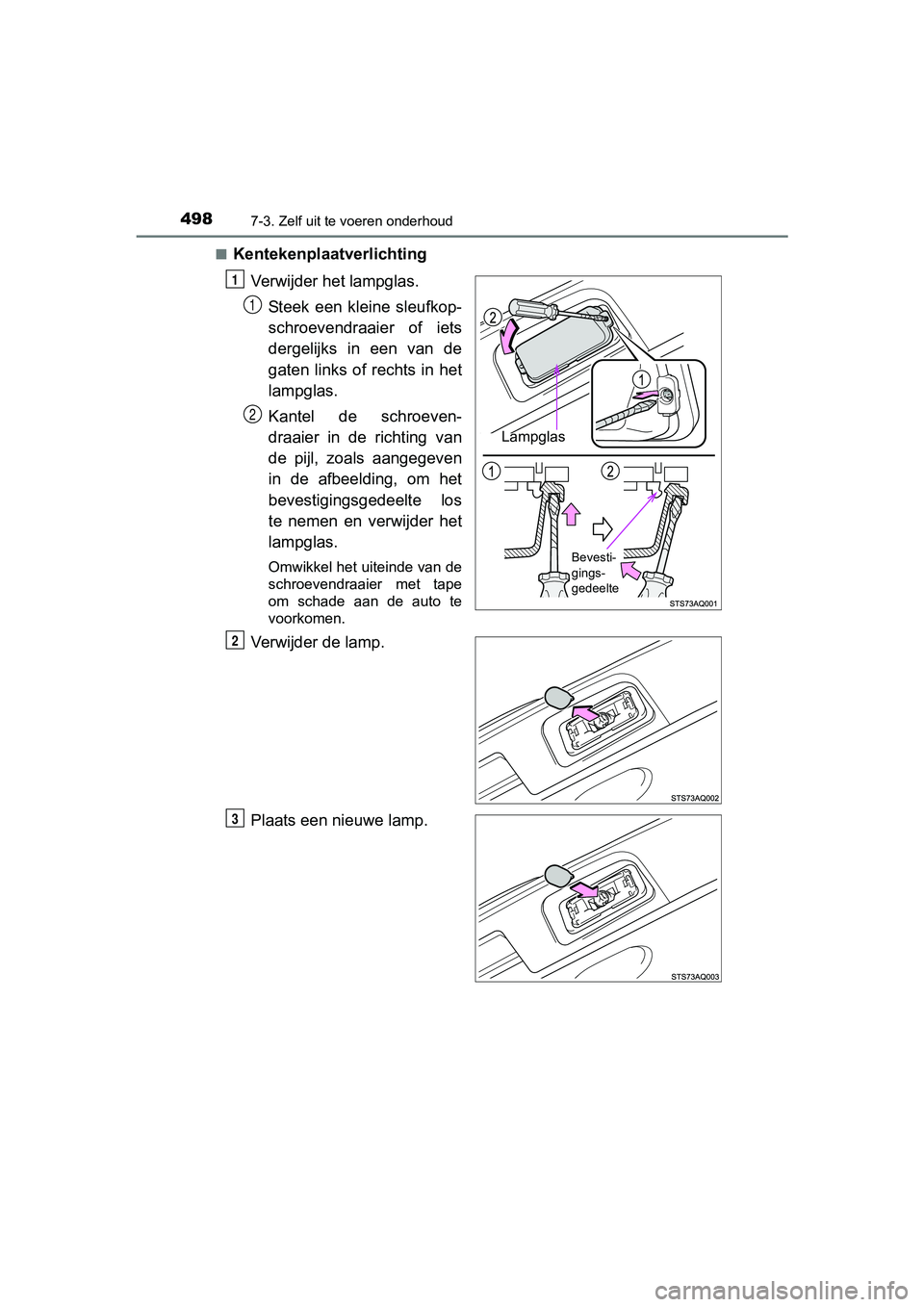

Kentekenplaatverlichting
Verwijder het lampglas.Steek een kleine sleufkop-
schroevendraaier of iets
dergelijks in een van de
gaten links of rechts in het
lampglas.
Kantel de schroeven-
draaier in de richting van
de pijl, zoals aangegeven
in de afbeelding, om het
bevestigingsgedeelte los
te nemen en verwijder het
lampglas.
Omwikkel het uiteinde van de
schroevendraaier met tape
om schade aan de auto te
voorkomen.
Verwijder de lamp.
Plaats een nieuwe lamp.
Lampglas
Bevesti-
gings-
gedeelte
1
1
2
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 498 Tuesday, November 14, 2017 5:07 PM

4997-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

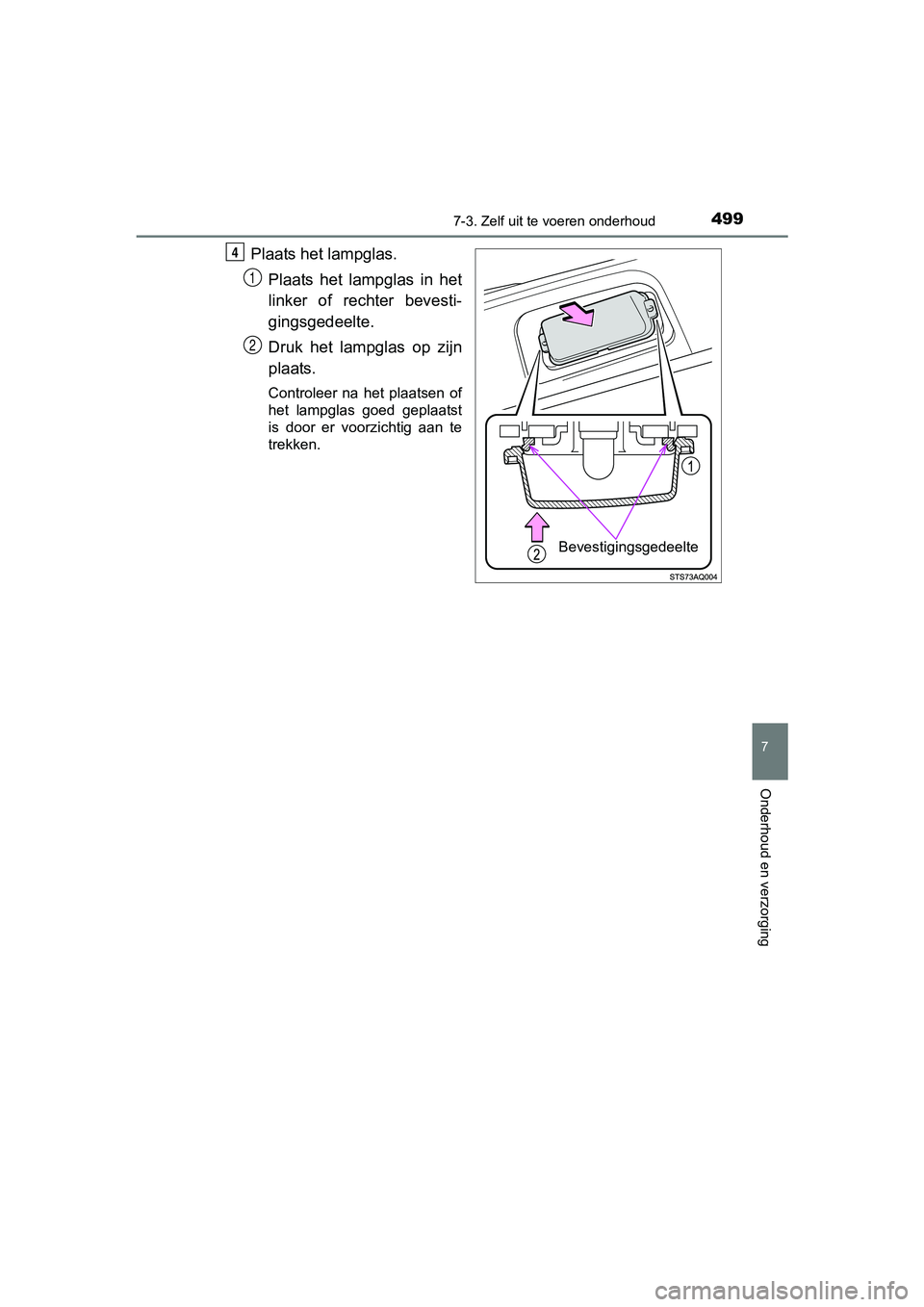

Plaats het lampglas.
Plaats het lampglas in het
linker of rechter bevesti-
gingsgedeelte.
Druk het lampglas op zijn
plaats.
Controleer na het plaatsen of
het lampglas goed geplaatst
is door er voorzichtig aan te
trekken.
Bevestigingsgedeelte
4
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 499 Tuesday, November 14, 2017 5:07 PM

5007-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

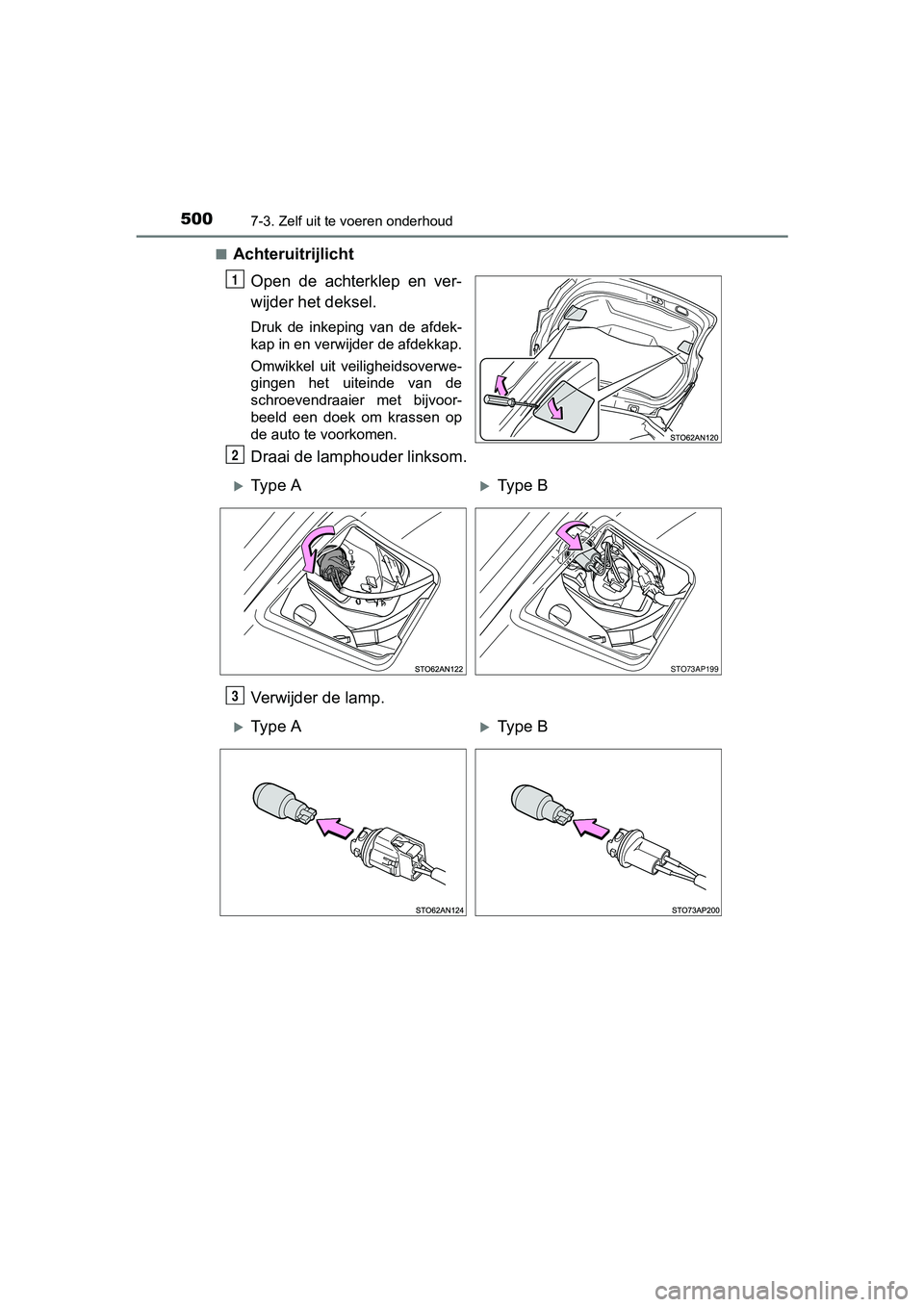

Achteruitrijlicht
Open de achterklep en ver-
wijder het deksel.
Druk de inkeping van de afdek-
kap in en verwijder de afdekkap.
Omwikkel uit veiligheidsoverwe-
gingen het uiteinde van de
schroevendraaier met bijvoor-
beeld een doek om krassen op
de auto te voorkomen.
Draai de lamphouder linksom.
Verwijder de lamp.
1
2
Type AType B
STO73AP199
3
Type AType B
YARIS_HV_OM_Europe_OM52J66E.book Page 500 Tuesday, November 14, 2017 5:07 PM
