TOYOTA YARIS 2018 Instructieboekje (in Dutch)

4817-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

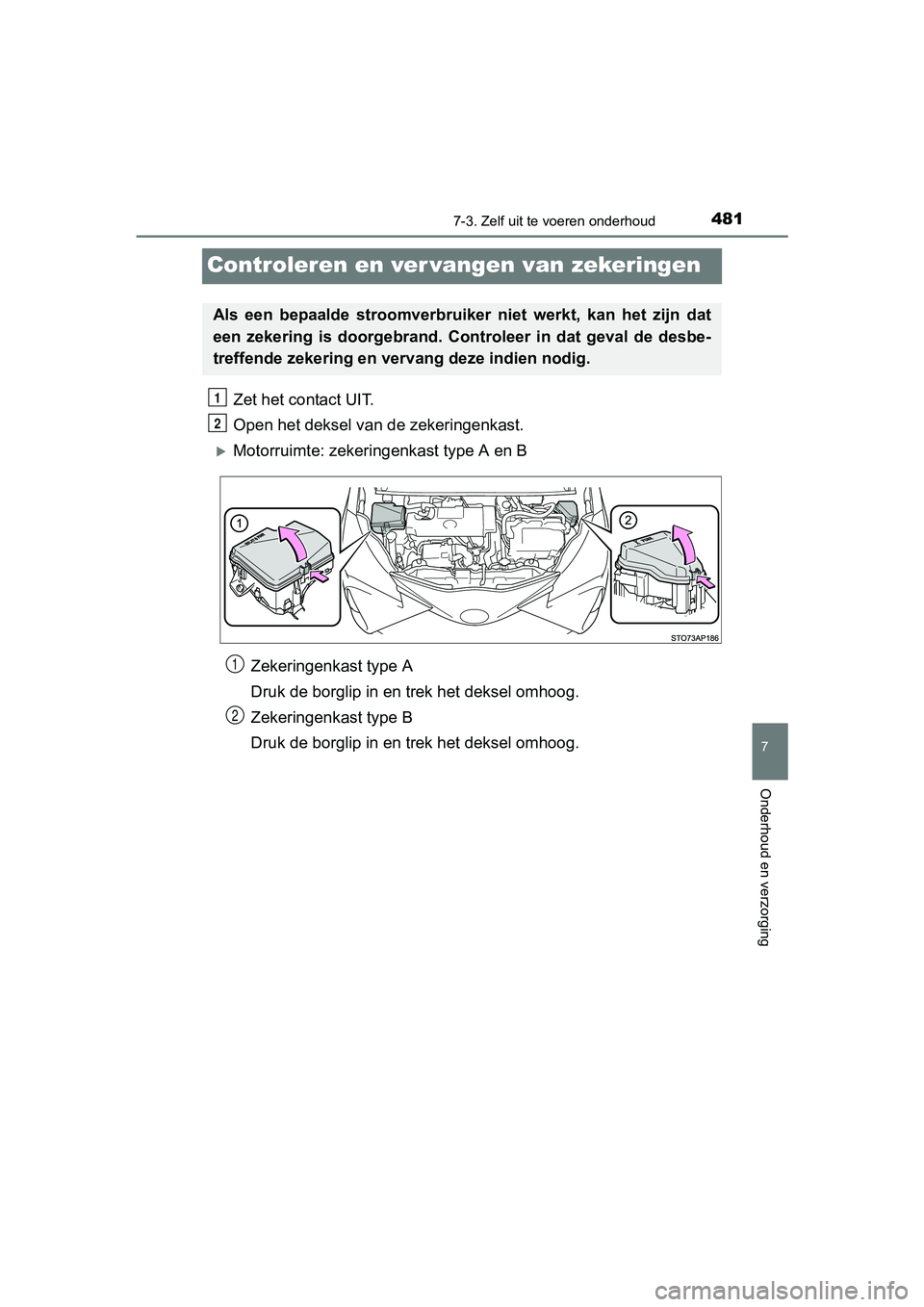

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte: zekeringenkast type A en B
Zekeringenkast type A
Druk de borglip in en trek het deksel omhoog.
Zekeringenkast type B
Druk de borglip in en trek het deksel omhoog.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 481 Tuesday, November 14, 2017 5:07 PM

4827-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

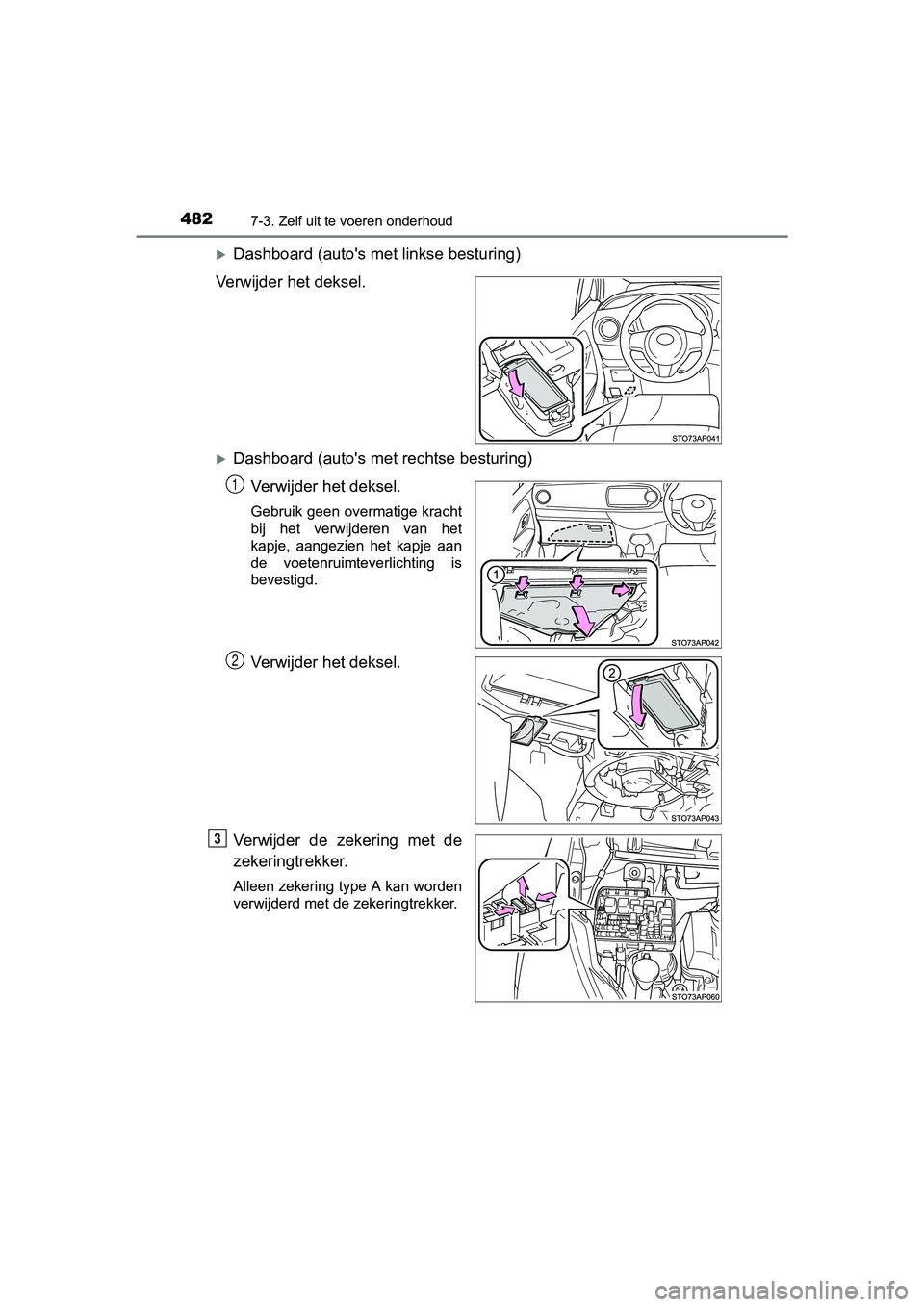

Dashboard (auto's met linkse besturing)
Verwijder het deksel.
Dashboard (auto's met rechtse besturing) Verwijder het deksel.
Gebruik geen overmatige kracht
bij het verwijderen van het
kapje, aangezien het kapje aan
de voetenruimteverlichting is
bevestigd.
Verwijder het deksel.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 482 Tuesday, November 14, 2017 5:07 PM

4837-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

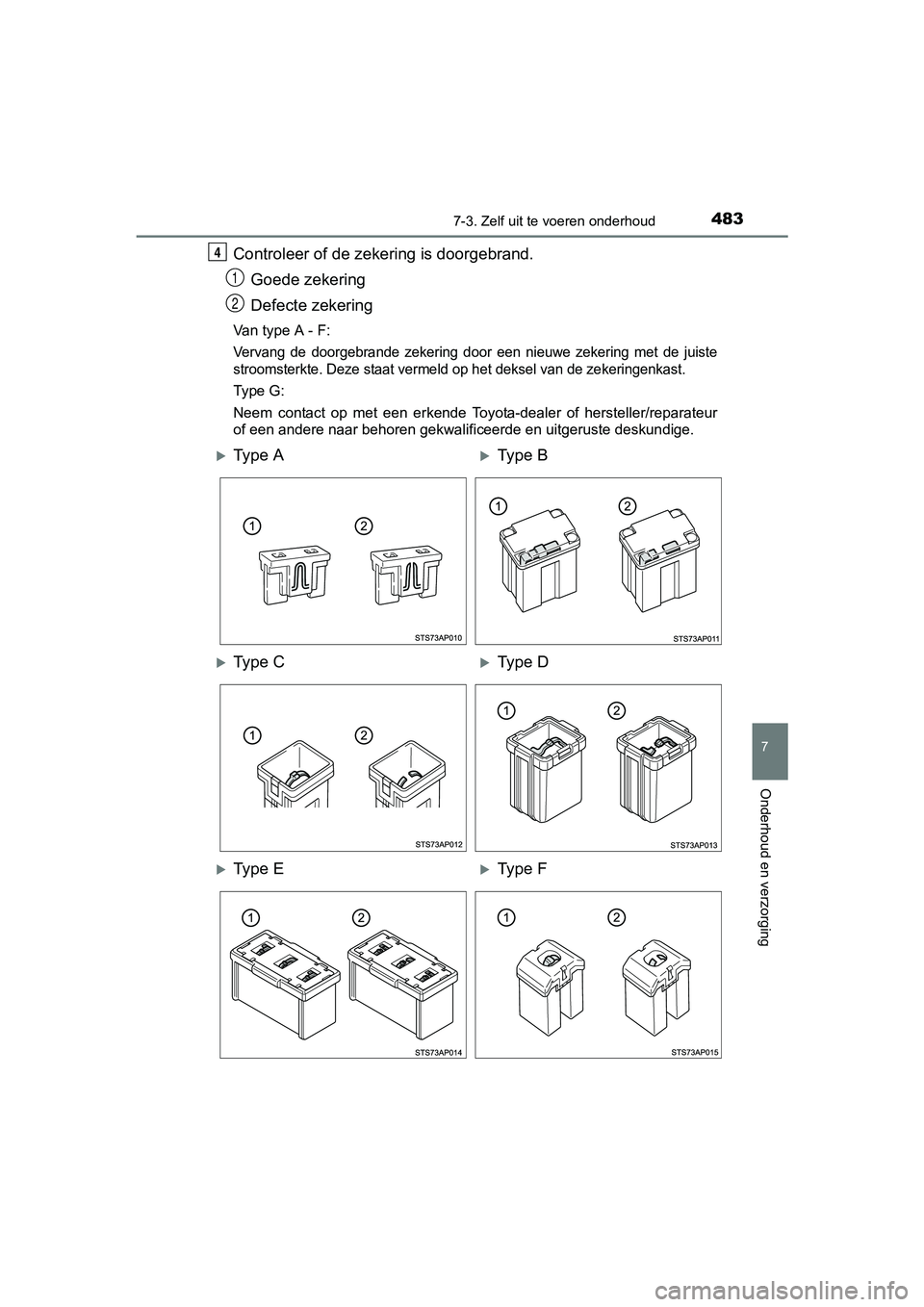

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Van type A - F:
Vervang de doorgebrande zekering door een nieuwe zekering met d e juiste
stroomsterkte. Deze staat vermeld op het deksel van de zekeringenkast.
Type G:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
Ty p e AType B
Ty p e CType D
Ty p e EType F
YARIS_HV_OM_Europe_OM52J66E.book Page 483 Tuesday, November 14, 2017 5:07 PM

4847-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

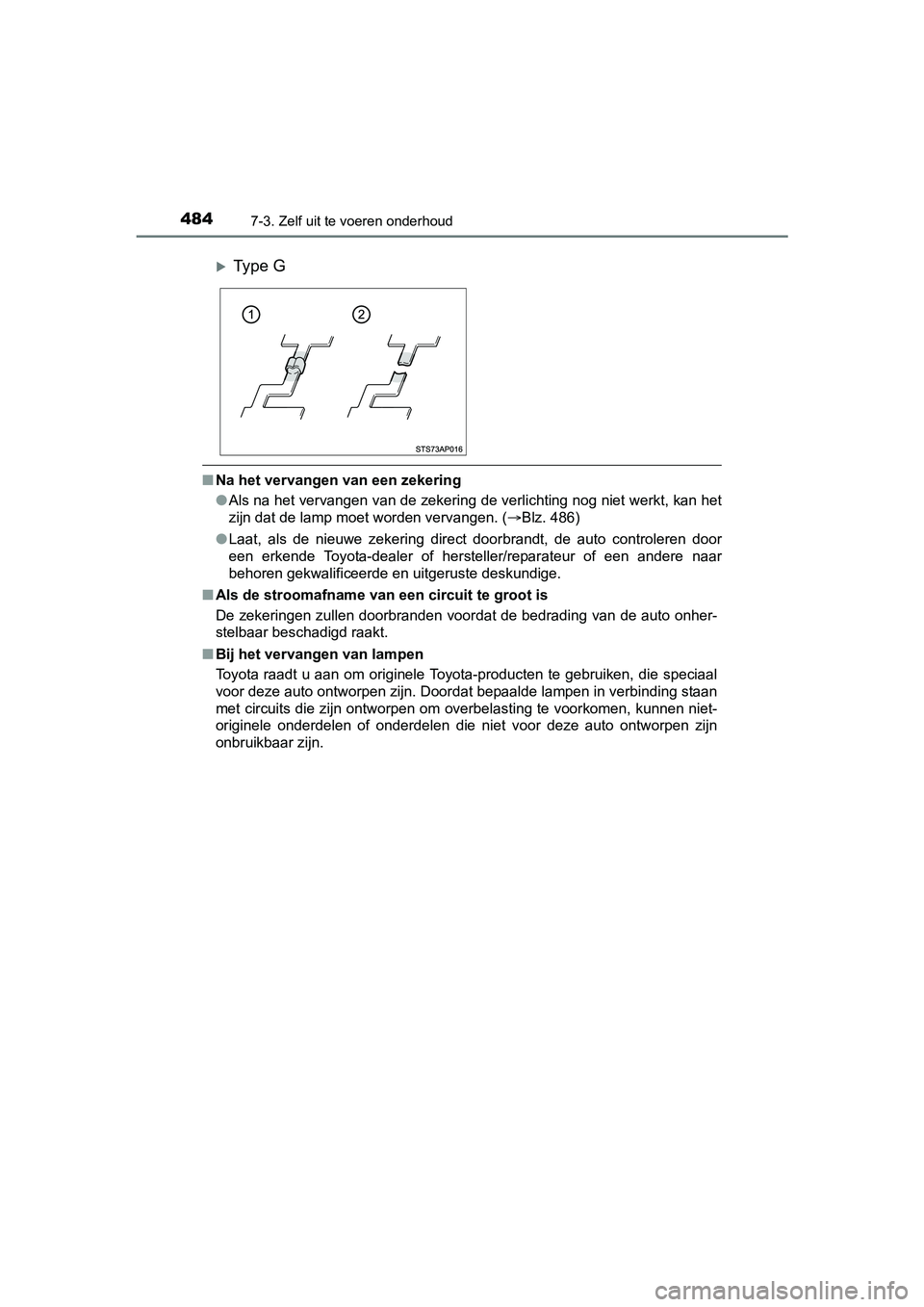

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 486)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
Ty p e G
YARIS_HV_OM_Europe_OM52J66E.book Page 484 Tuesday, November 14, 2017 5:07 PM

4857-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

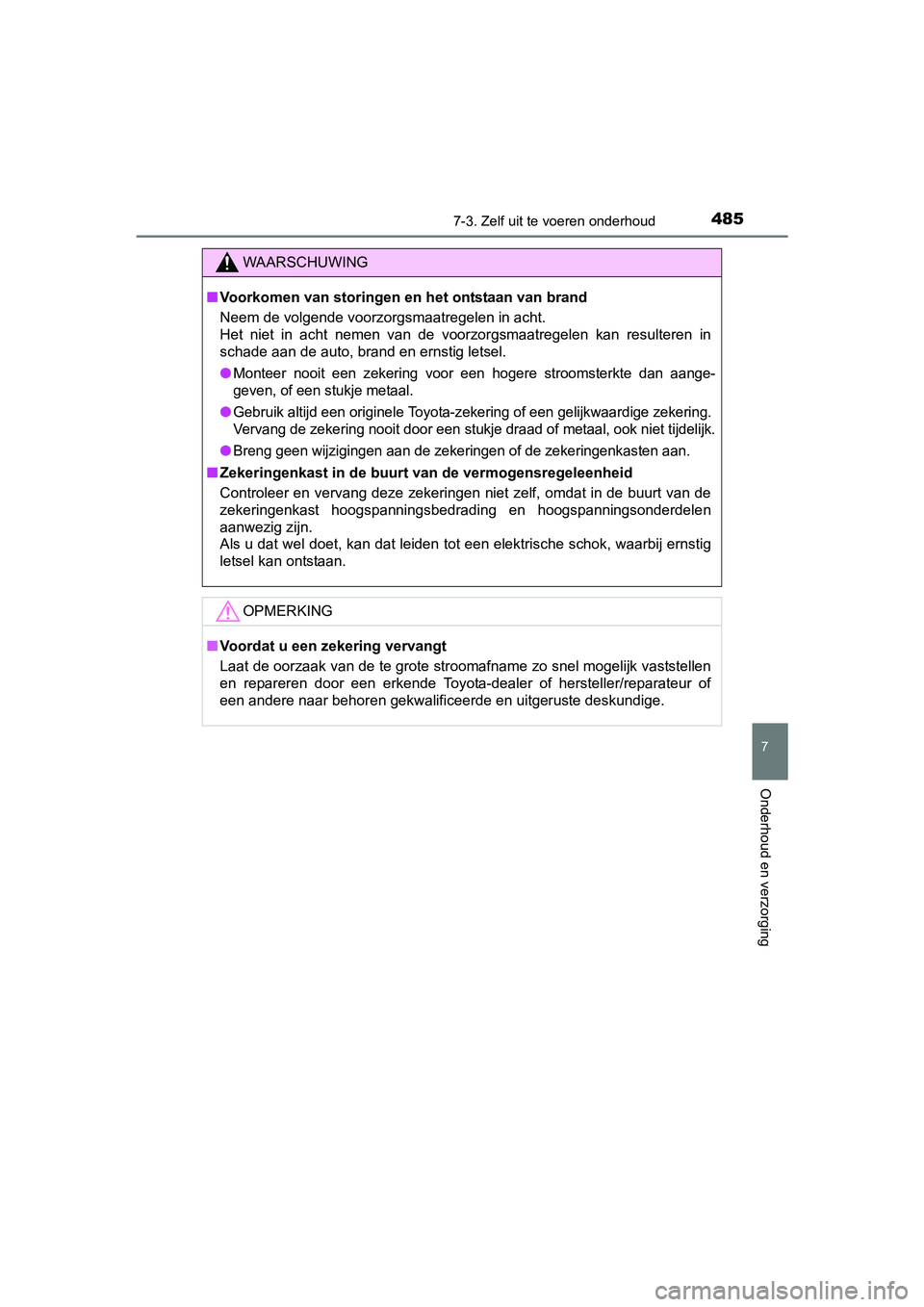

WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
●
Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
●Gebruik altijd een originele To yota-zekering of een gelijkwaard ige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
●Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
■Zekeringenkast in de buurt van de vermogensregeleenheid
Controleer en vervang deze zekeringen niet zelf, omdat in de bu urt van de
zekeringenkast hoogspanningsbedrading en hoogspanningsonderdele n
aanwezig zijn.
Als u dat wel doet, kan dat leiden tot een elektrische schok, w aarbij ernstig
letsel kan ontstaan.
OPMERKING
■ Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
YARIS_HV_OM_Europe_OM52J66E.book Page 485 Tuesday, November 14, 2017 5:07 PM

4867-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

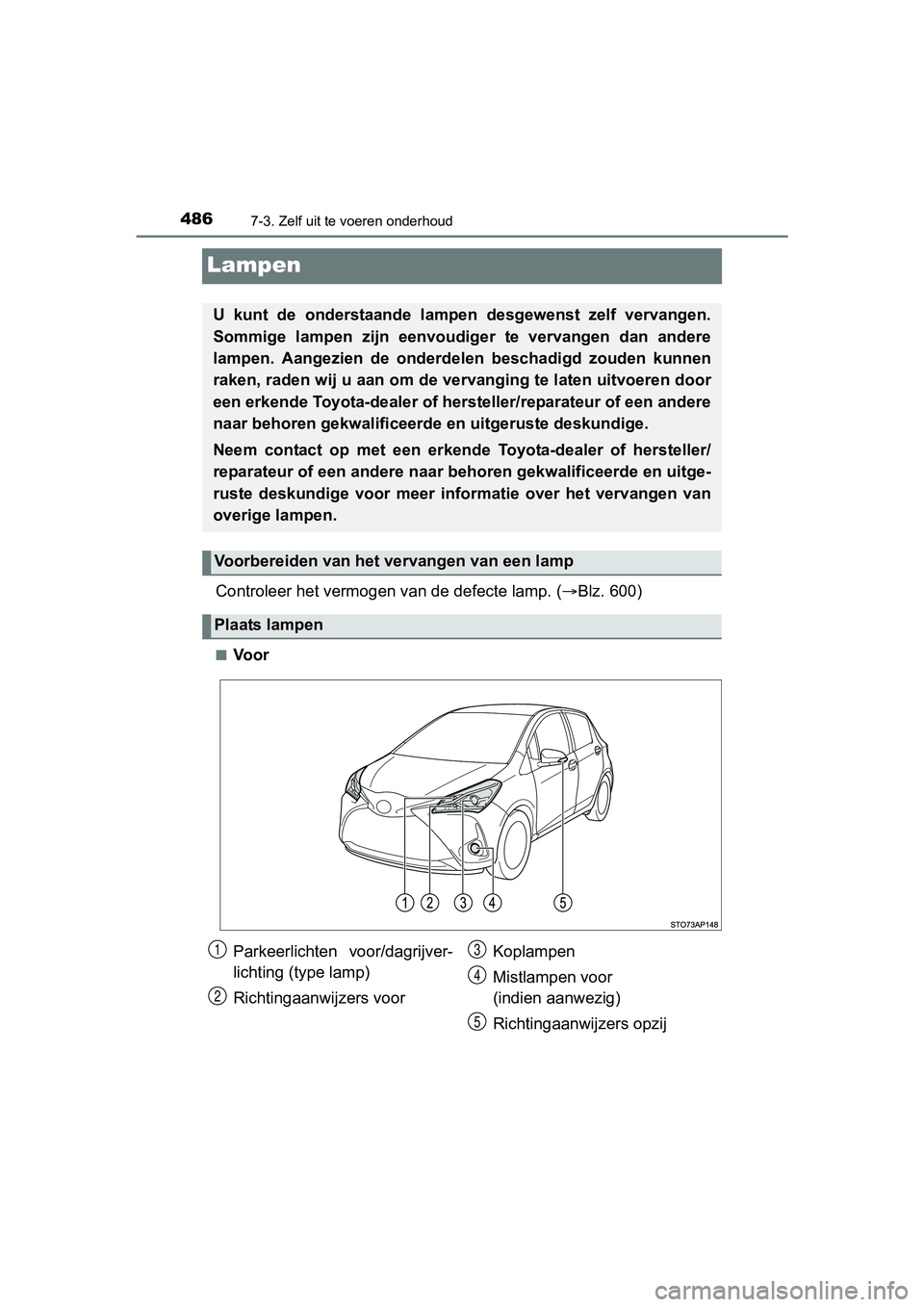

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 600)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Neem contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer infor matie over het vervangen van
overige lampen.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Parkeerlichten voor/dagrijver-
lichting (type lamp)
Richtingaanwijzers voor Koplampen
Mistlampen voor
(indien aanwezig)
Richtingaanwijzers opzij1
2
3
4
5
YARIS_HV_OM_Europe_OM52J66E.book
Page 486 Tuesday, November 14, 2017 5:07 PM

4877-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■

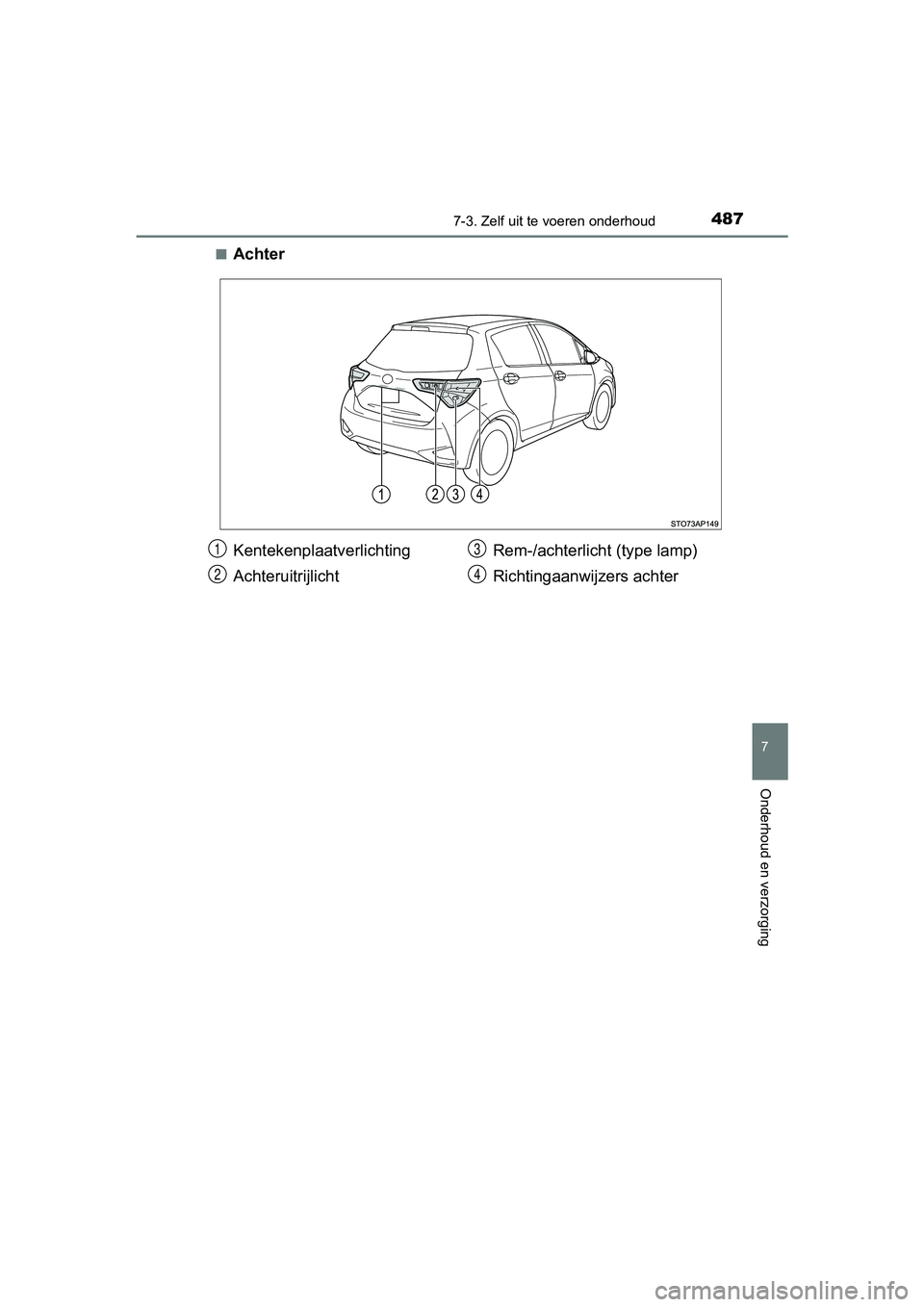

Achter
Kentekenplaatverlichting
Achteruitrijlicht
Rem-/achterlic
ht (type lamp)
Richtingaanwijzers achter1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 487 Tuesday, November 14, 2017 5:07 PM

4887-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

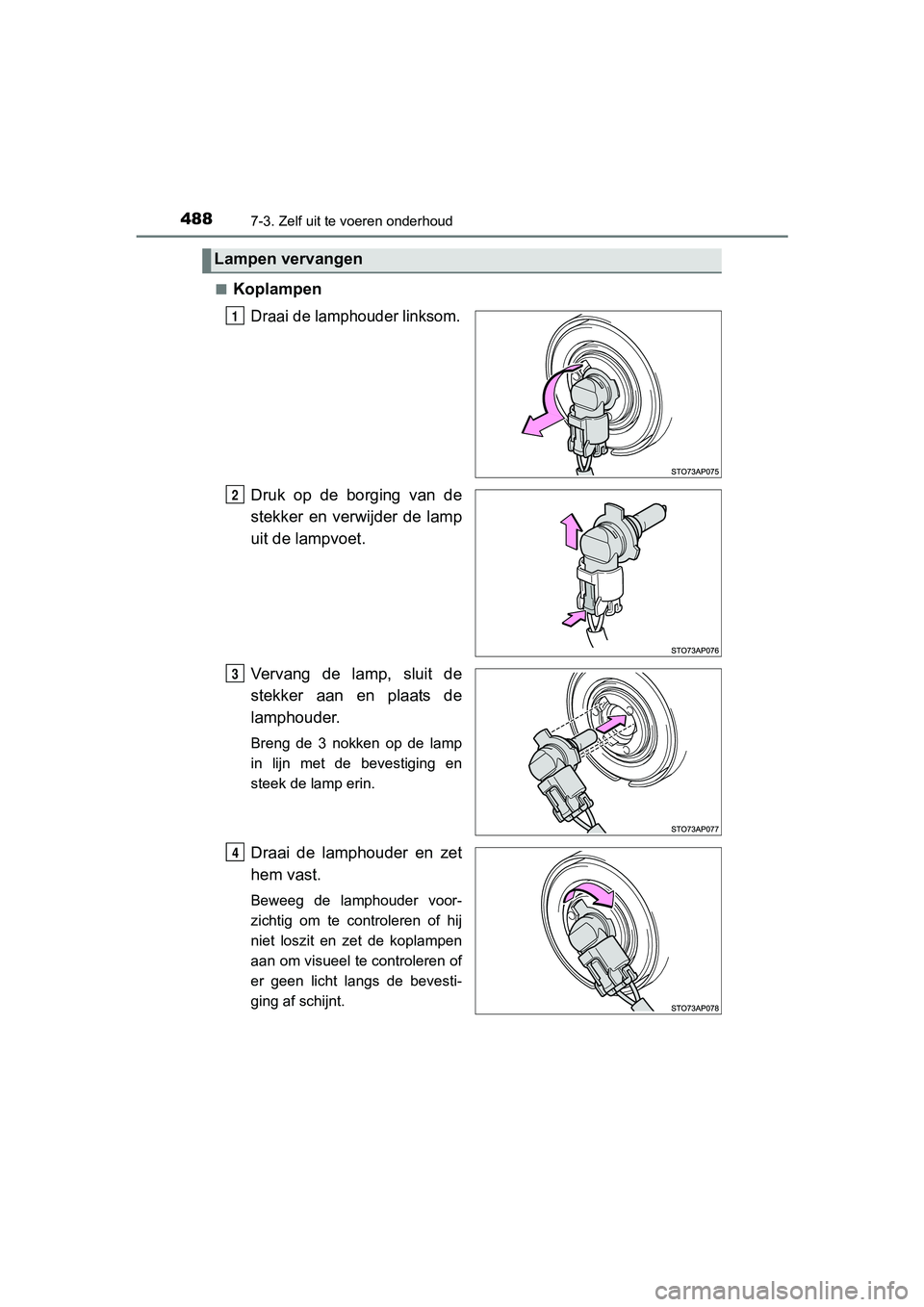

Koplampen
Draai de lamphouder linksom.
Druk op de borging van de
stekker en verwijder de lamp
uit de lampvoet.
Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
Lampen vervangen
1
2
3
14
YARIS_HV_OM_Europe_OM52J66E.book
Page 488 Tuesday, November 14, 2017 5:07 PM

4897-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■

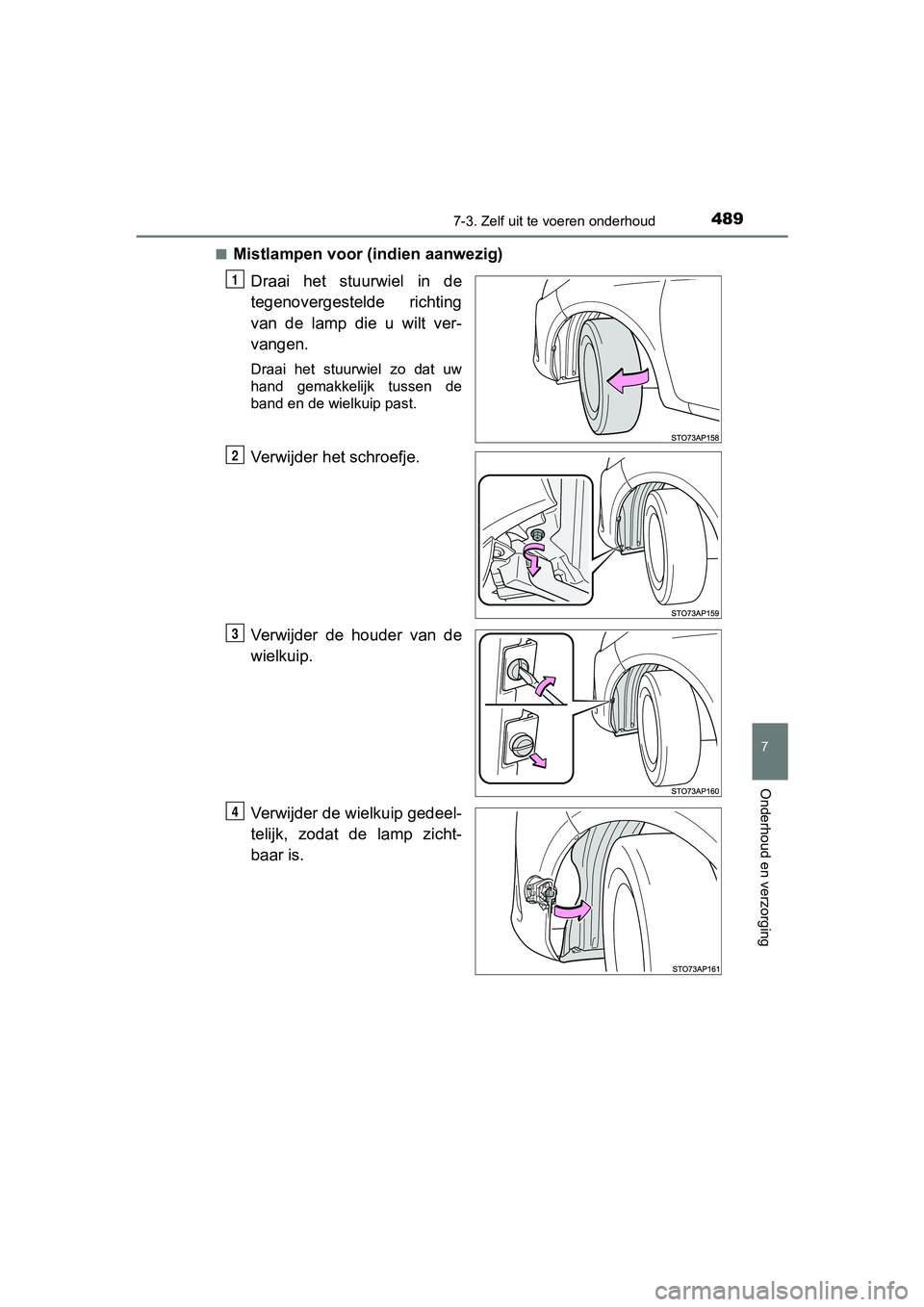

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de houder van de
wielkuip.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 489 Tuesday, November 14, 2017 5:07 PM

4907-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

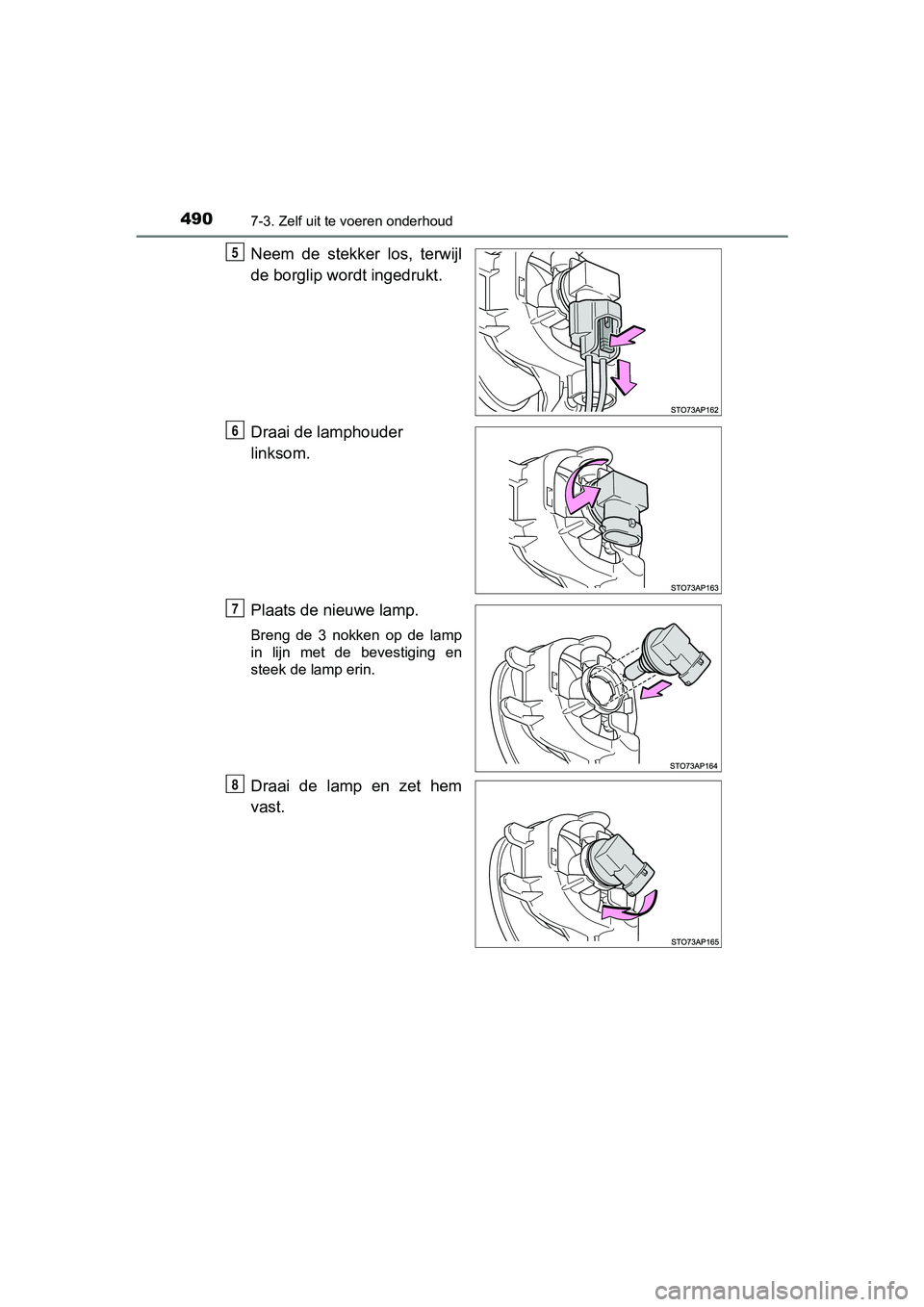

Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
5
6
7
8
YARIS_HV_OM_Europe_OM52J66E.book Page 490 Tuesday, November 14, 2017 5:07 PM
