4717-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

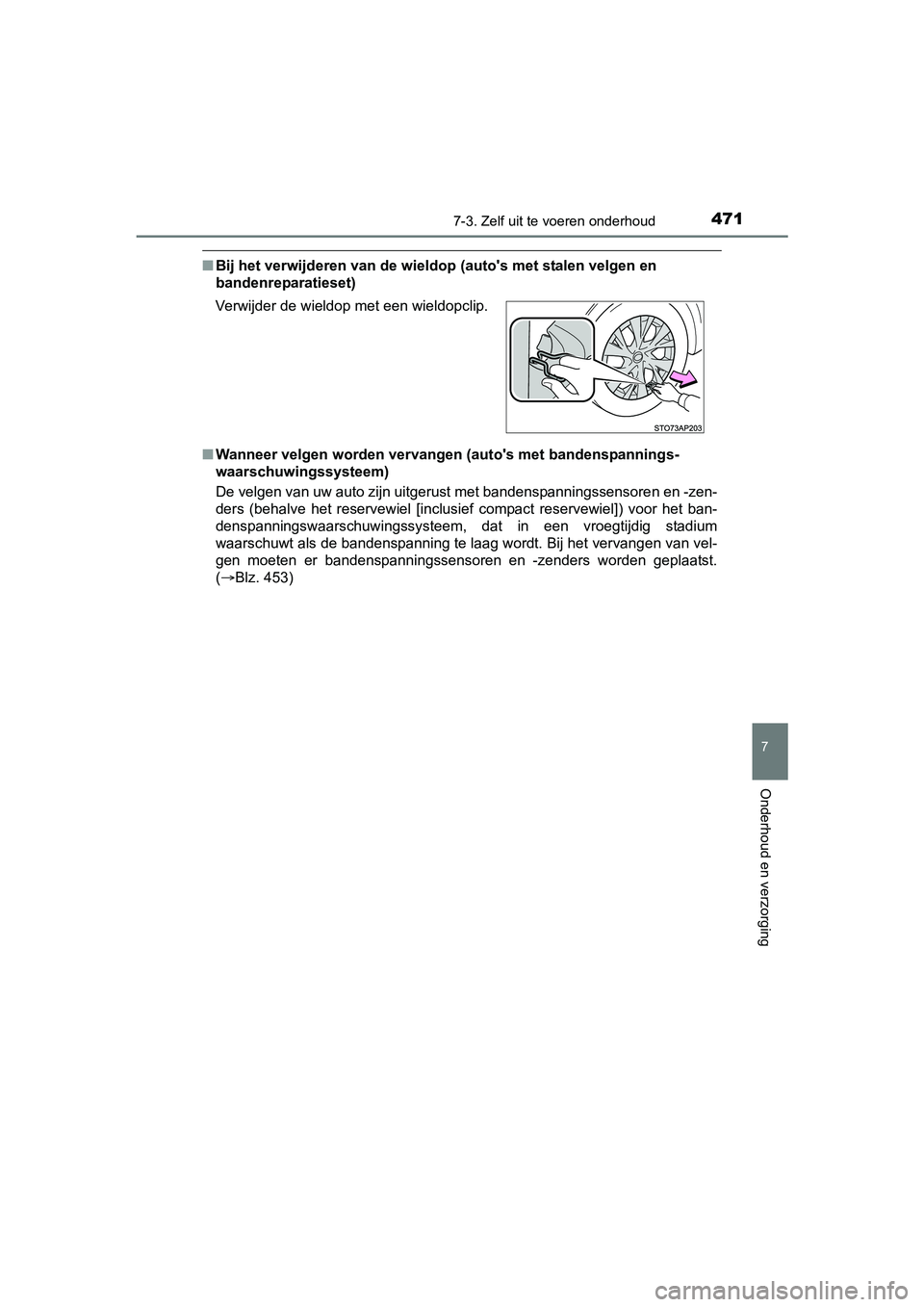

■Bij het verwijderen van de wieldop (auto's met stalen velgen en
bandenreparatieset)
■ Wanneer velgen worden vervangen (auto's met bandenspannings-
waarschuwingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zen-
ders (behalve het reservewiel [inclusief compact reservewiel]) voor het ban-
denspanningswaarschuwingssysteem, dat in een vroegtijdig stadiu m
waarschuwt als de bandenspanning te laag wordt. Bij het vervang en van vel-
gen moeten er bandenspanningssensoren en -zenders worden geplaa tst.
( Blz. 453)
Verwijder de wieldop met een wieldopclip.
YARIS_HV_OM_Europe_OM52J66E.book
Page 471 Tuesday, November 14, 2017 5:07 PM

4727-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

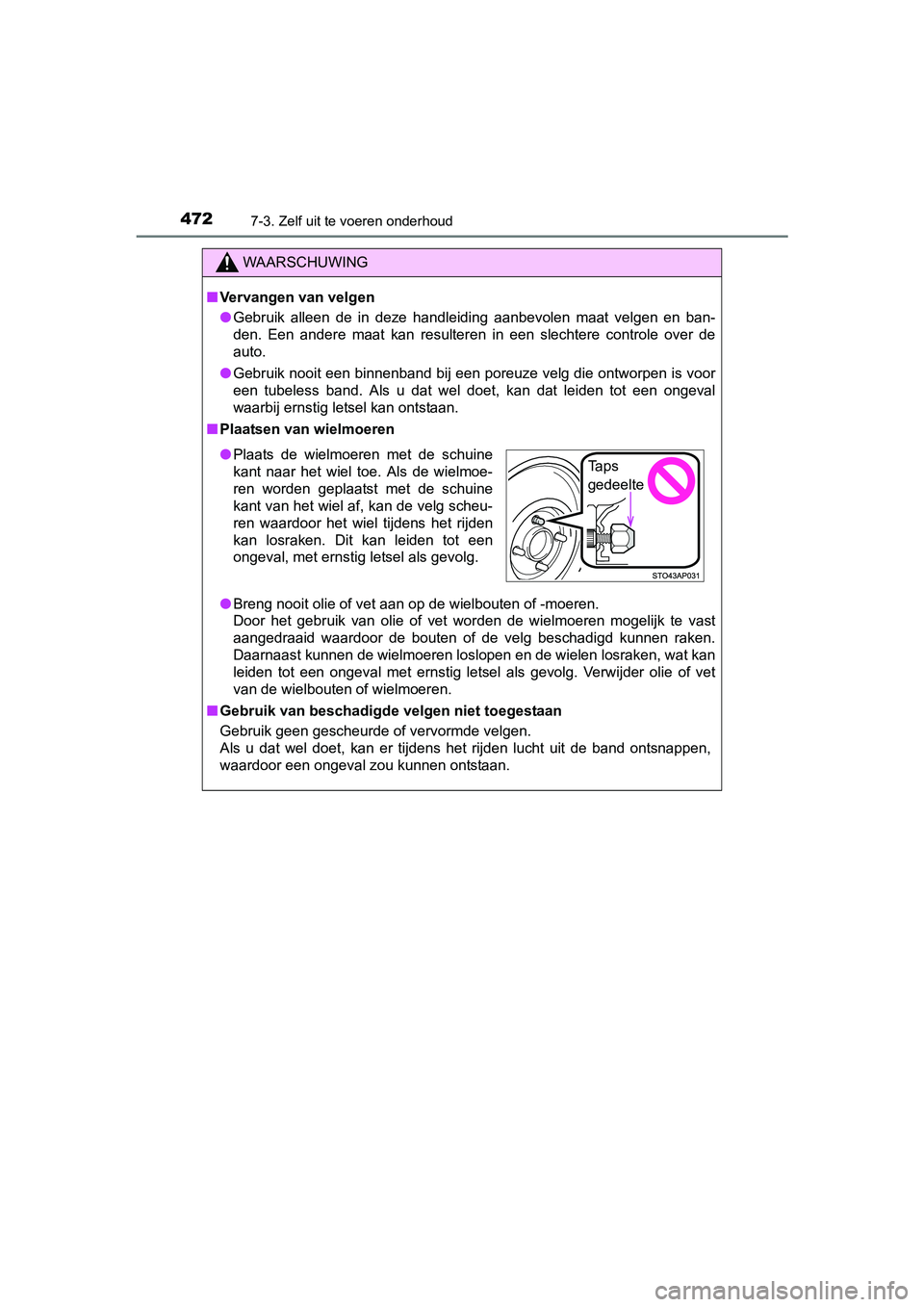

WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle o ver de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een o ngeval
waarbij ernstig letsel kan ontstaan.
■ Plaatsen van wielmoeren
● Breng nooit olie of vet aan op de wielbouten of -moeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen rak en.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Ta p s
gedeelte
YARIS_HV_OM_Europe_OM52J66E.book Page 472 Tuesday, November 14, 2017 5:07 PM

4737-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

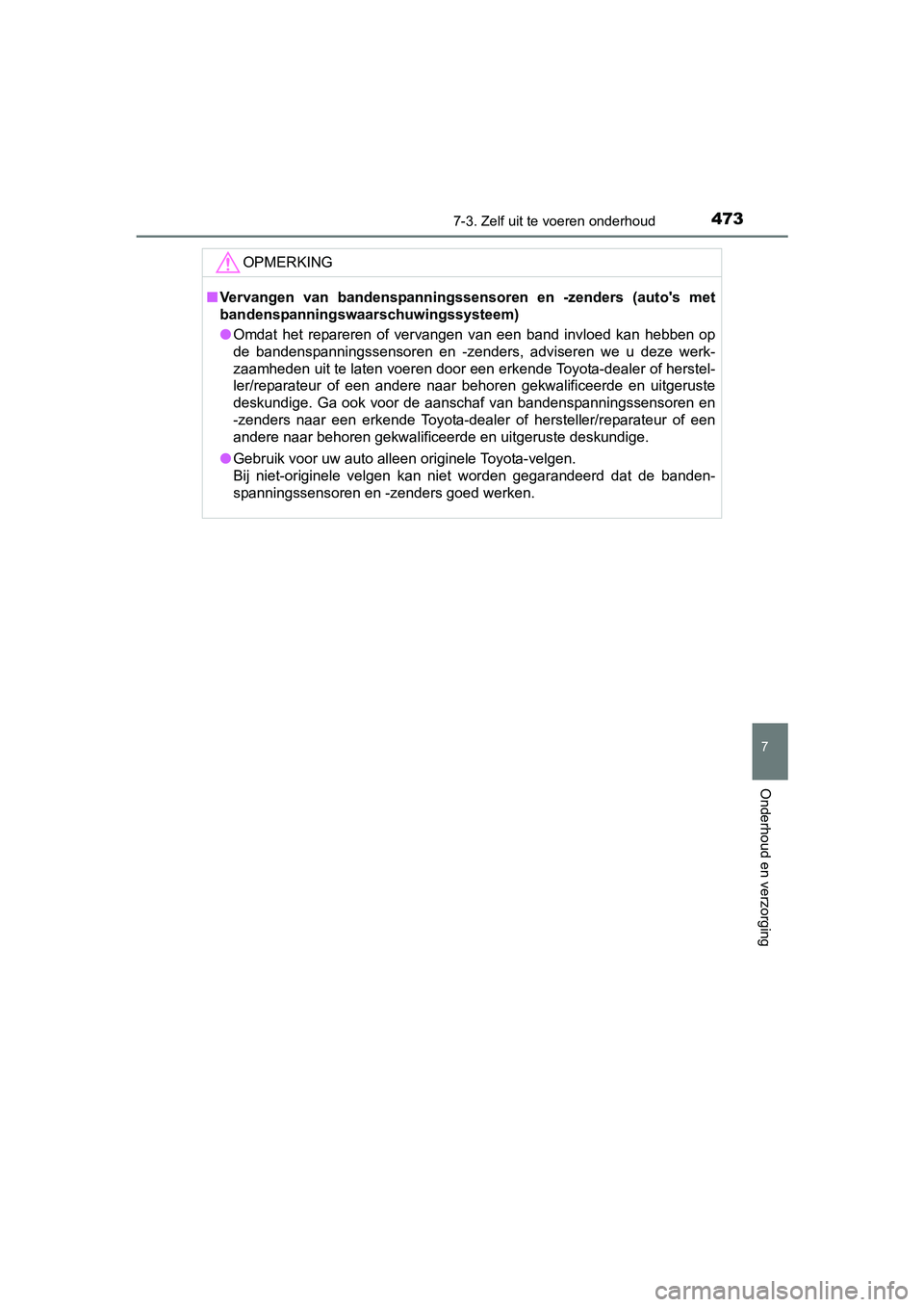

OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
● Omdat het repareren of vervangen van een band invloed kan hebbe n op
de bandenspanningssensoren en -zenders, adviseren we u deze wer k-
zaamheden uit te laten voeren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige. Ga ook voor de aanschaf van bandenspanningssensoren en
-zenders naar een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de b anden-
spanningssensoren en -zenders goed werken.
YARIS_HV_OM_Europe_OM52J66E.book Page 473 Tuesday, November 14, 2017 5:07 PM

4747-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

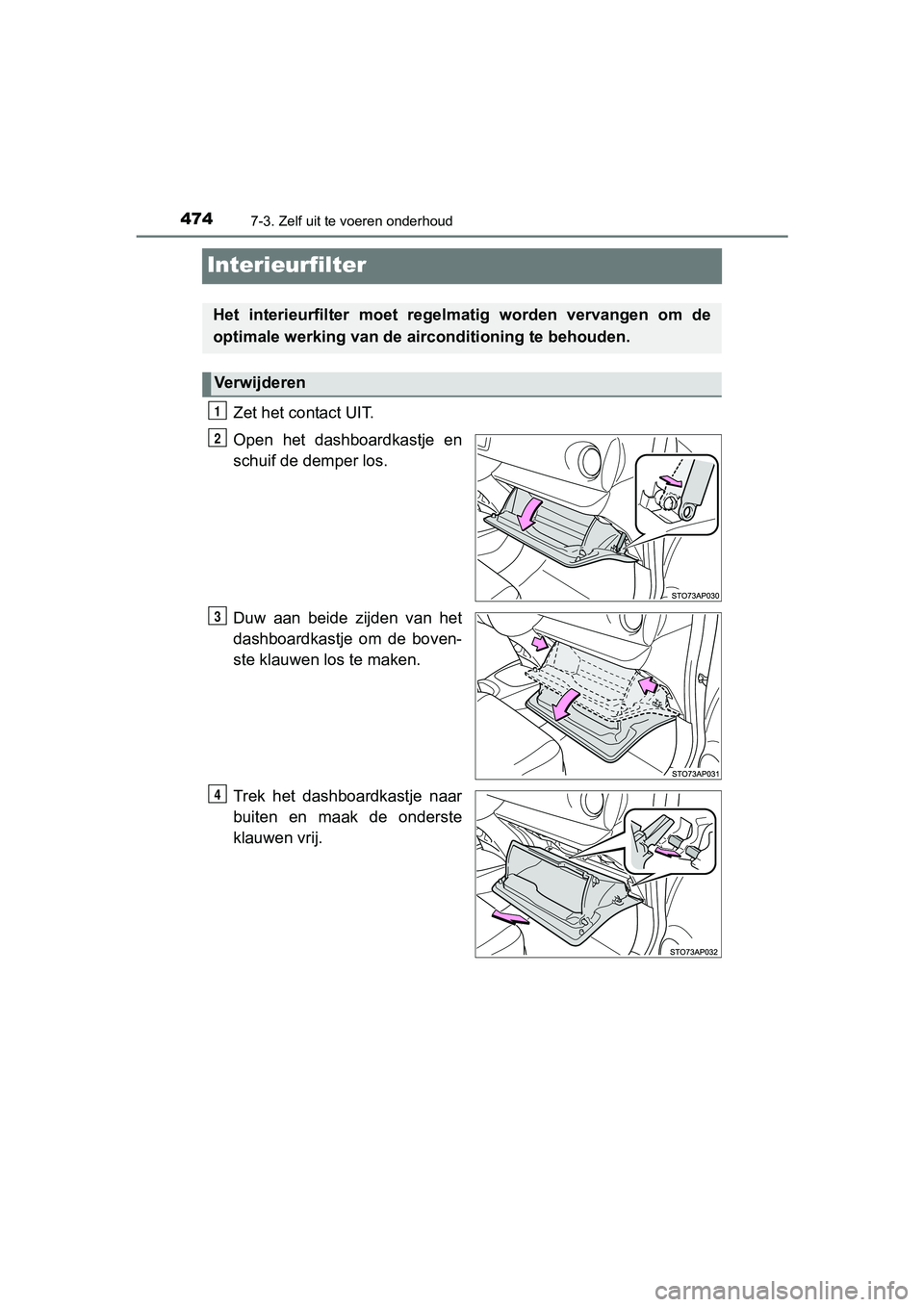

Interieurfilter
Zet het contact UIT.
Open het dashboardkastje en
schuif de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken.
Trek het dashboardkastje naar
buiten en maak de onderste
klauwen vrij.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 474 Tuesday, November 14, 2017 5:07 PM

4757-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

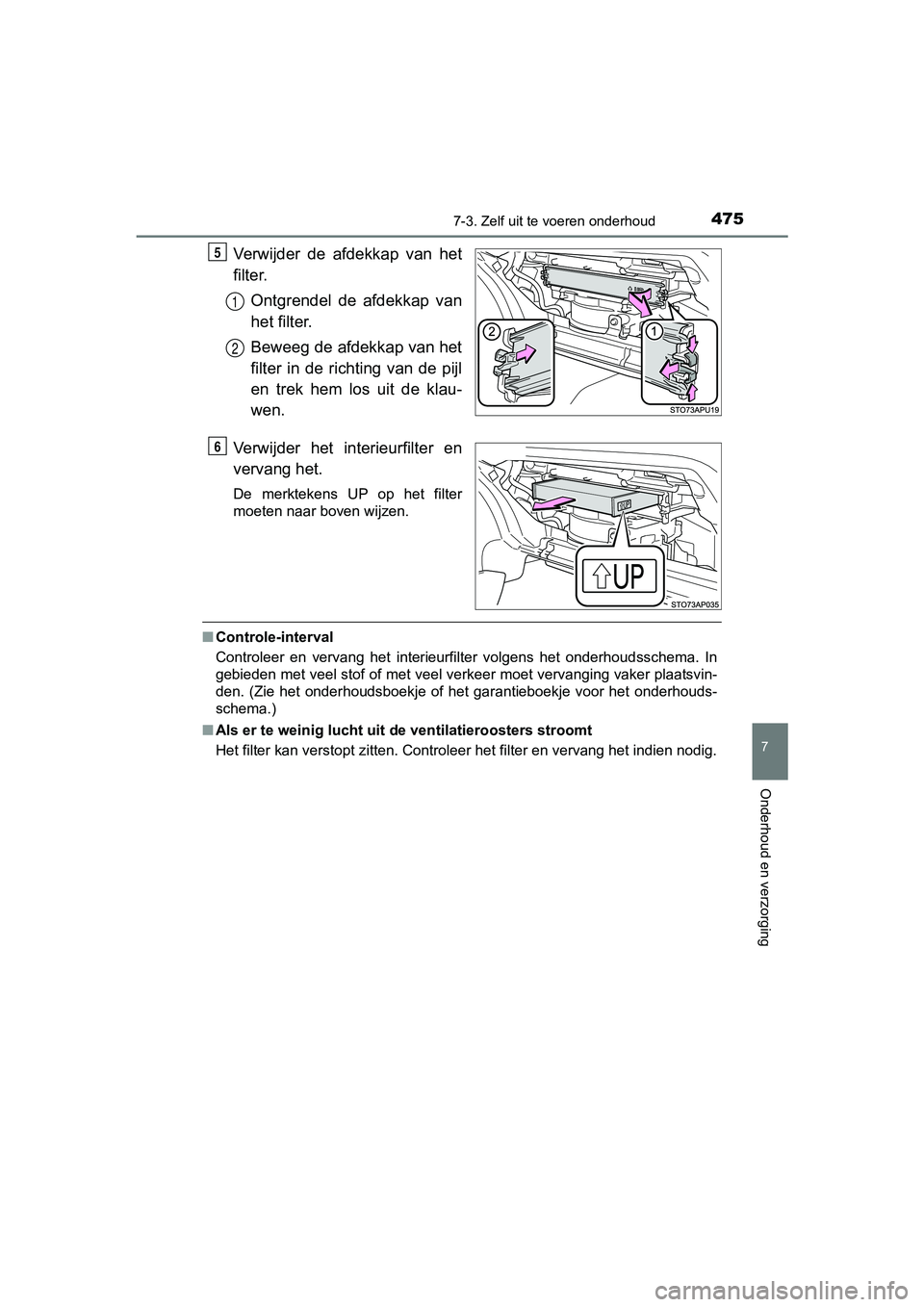

Verwijder de afdekkap van het
filter.
Ontgrendel de afdekkap van
het filter.
Beweeg de afdekkap van het
filter in de richting van de pijl
en trek hem los uit de klau-
wen.
Verwijder het interieurfilter en
vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
■ Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoud sschema. In
gebieden met veel stof of met veel verkeer moet vervanging vake r plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het o nderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervan g het indien nodig.
5
1
2
6
YARIS_HV_OM_Europe_OM52J66E.book Page 475 Tuesday, November 14, 2017 5:07 PM

4767-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

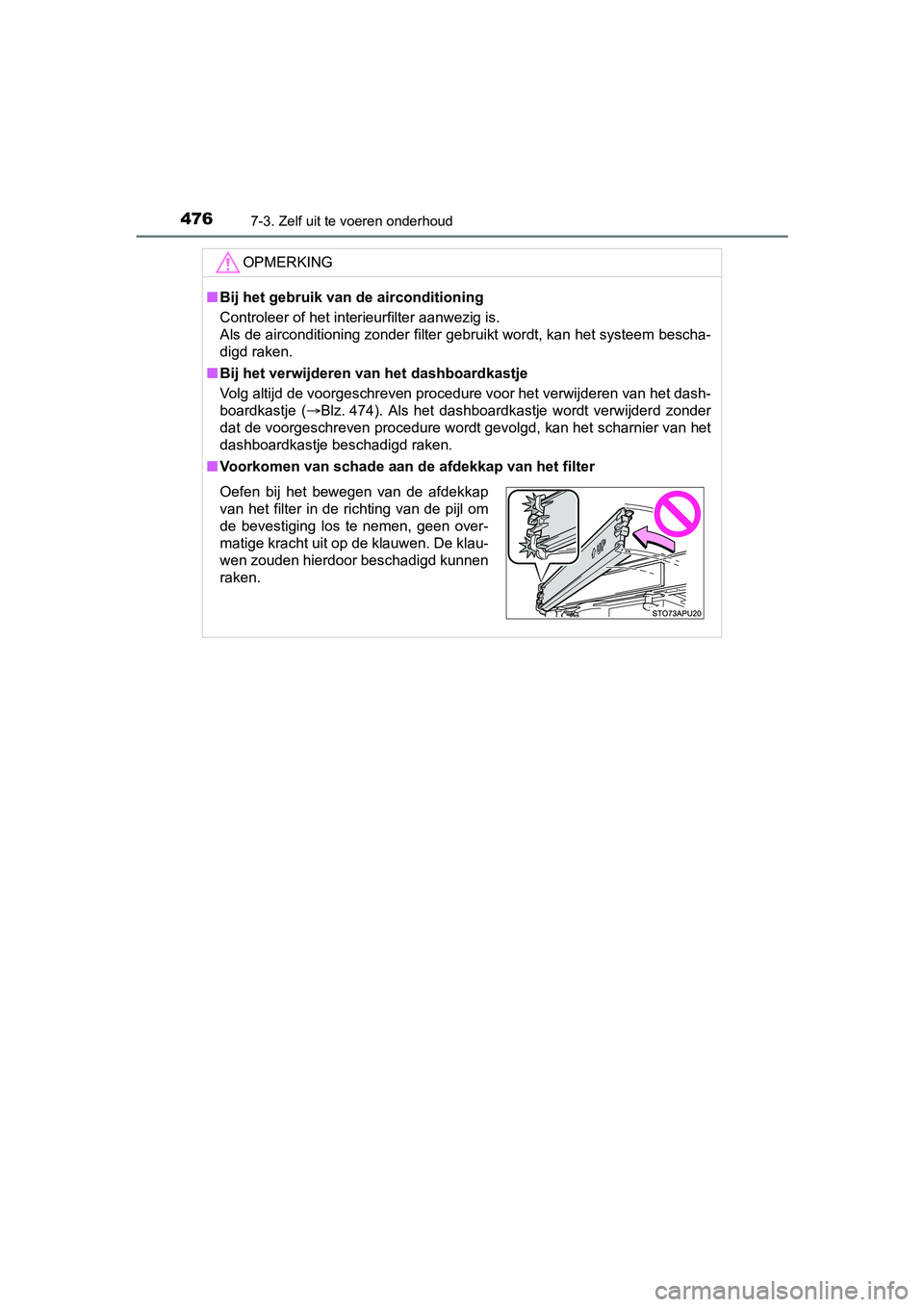

OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( Blz. 474). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. De klau-
wen zouden hierdoor beschadigd kunnen
raken.
YARIS_HV_OM_Europe_OM52J66E.book Page 476 Tuesday, November 14, 2017 5:07 PM

4777-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

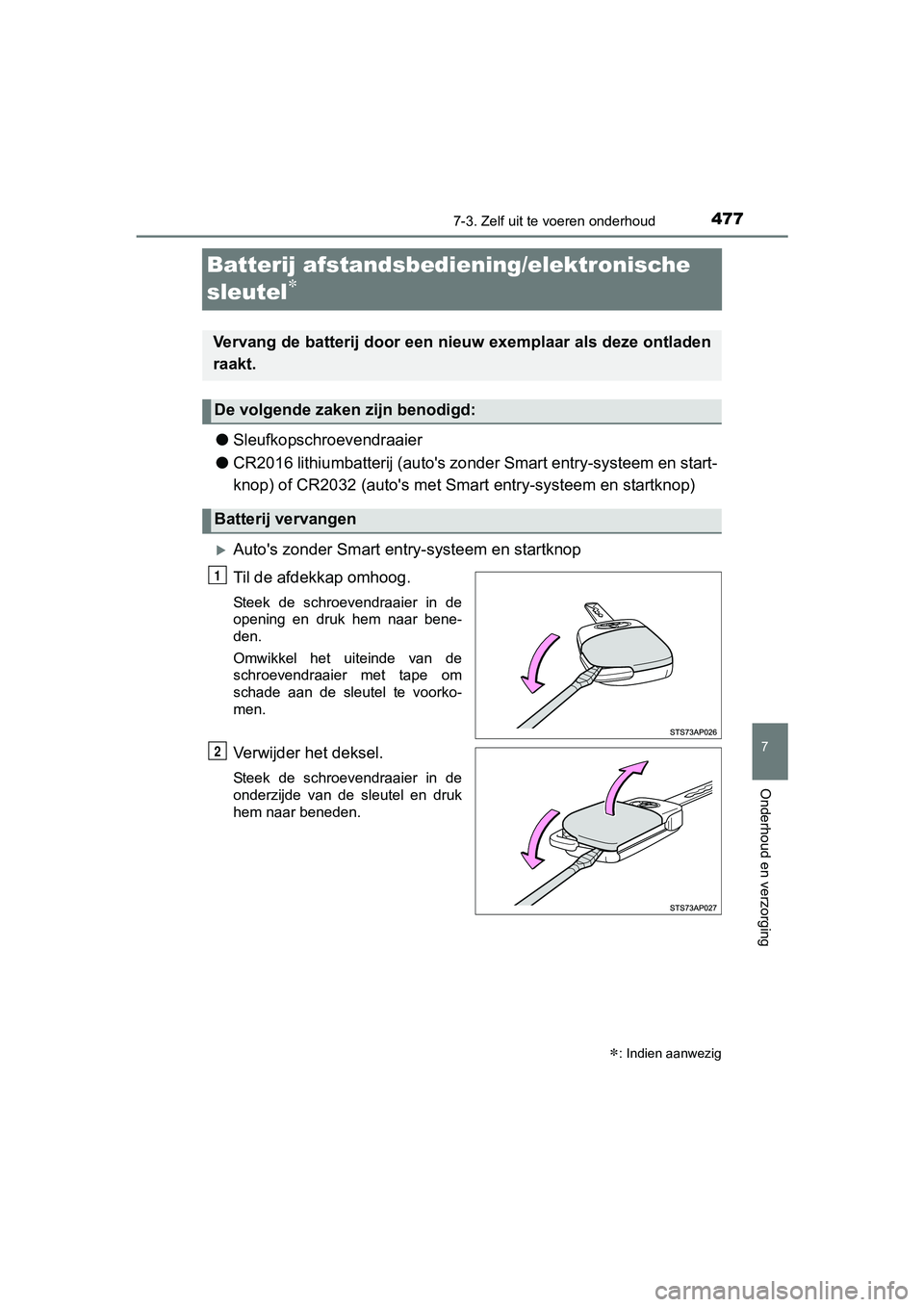

Batterij afstandsbediening/elektronische
sleutel

●Sleufkopschroevendraaier
● CR2016 lithiumbatterij (auto's zonder Smart entry-systeem en st art-
knop) of CR2032 (auto's met Sm art entry-systeem en startknop)
Auto's zonder Smart entry-systeem en startknop
Til de afdekkap omhoog.
Steek de schroevendraaier in de
opening en druk hem naar bene-
den.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de sleutel te voorko-
men.
Verwijder het deksel.
Steek de schroevendraaier in de
onderzijde van de sleutel en druk
hem naar beneden.
: Indien aanwezig
Vervang de batterij door een nie uw exemplaar als deze ontladen
raakt.
De volgende zake n zijn benodigd:
Batterij vervangen
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 477 Tuesday, November 14, 2017 5:07 PM

4787-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

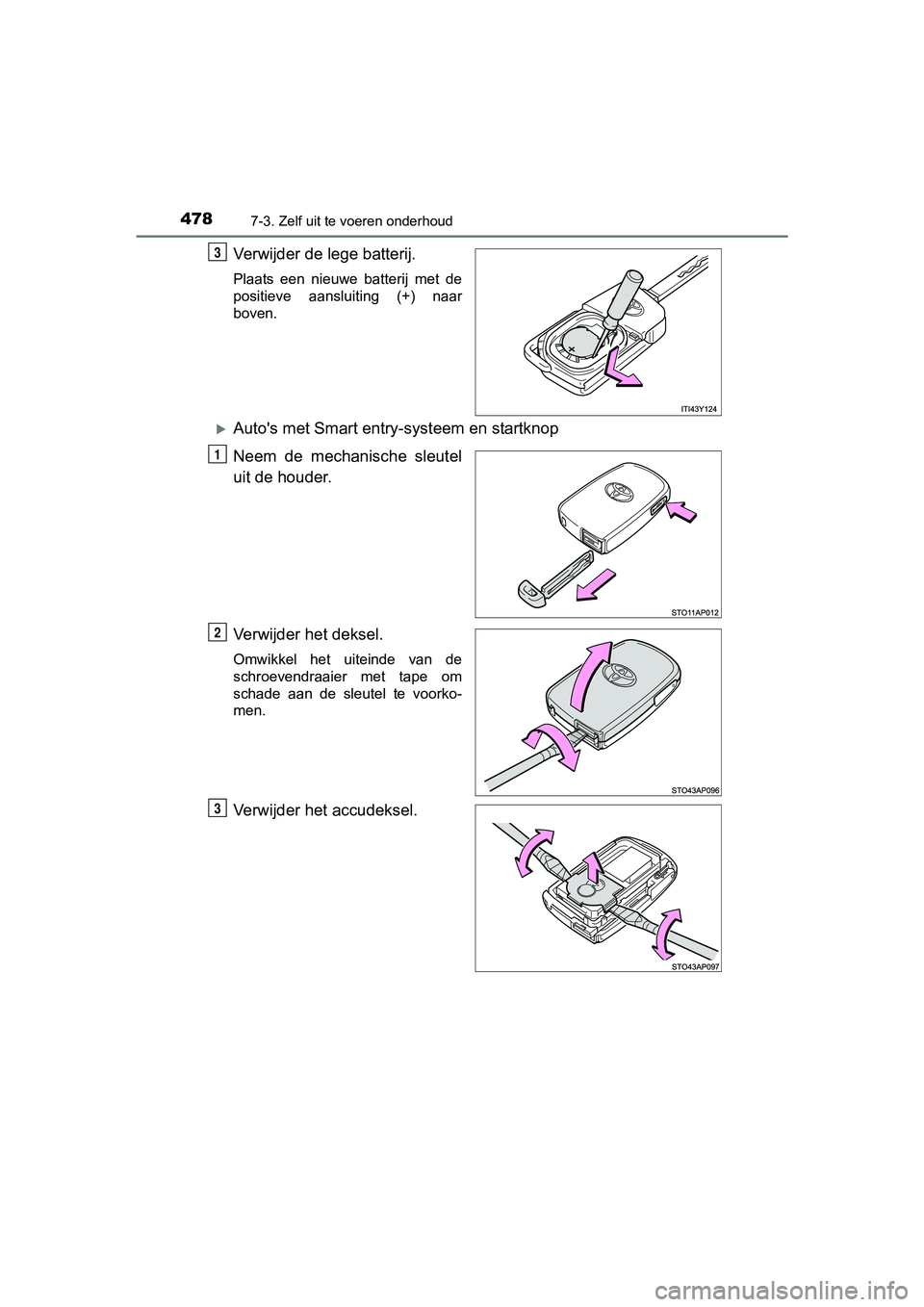

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
Auto's met Smart entry-systeem en startknop
Neem de mechanische sleutel
uit de houder.
Verwijder het deksel.
Omwikkel het uiteinde van de
schroevendraaier met tape om
schade aan de sleutel te voorko-
men.
Verwijder het accudeksel.
3
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 478 Tuesday, November 14, 2017 5:07 PM

4797-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

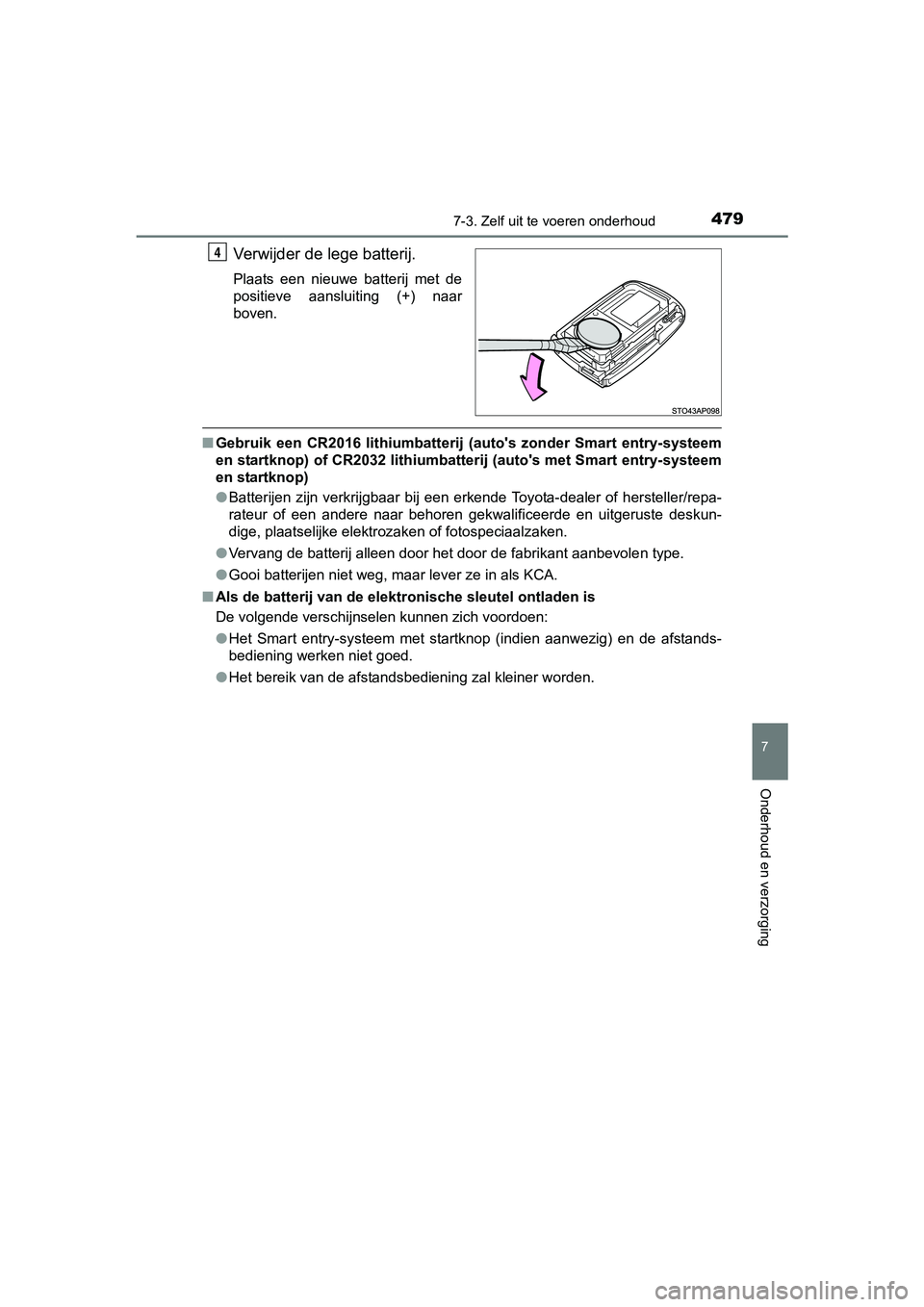

Verwijder de lege batterij.
Plaats een nieuwe batterij met de
positieve aansluiting (+) naar
boven.
■Gebruik een CR2016 lithiumbatterij (auto's zonder Smart entry-systeem
en startknop) of CR2032 lithiumbatte rij (auto's met Smart entry-systeem
en startknop)
● Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige, plaatselijke elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de batterij van de elektronische sleutel ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop (indien aanwezig) en de afstands-
bediening werken niet goed.
● Het bereik van de afstandsbediening zal kleiner worden.
4
YARIS_HV_OM_Europe_OM52J66E.book Page 479 Tuesday, November 14, 2017 5:07 PM

4807-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

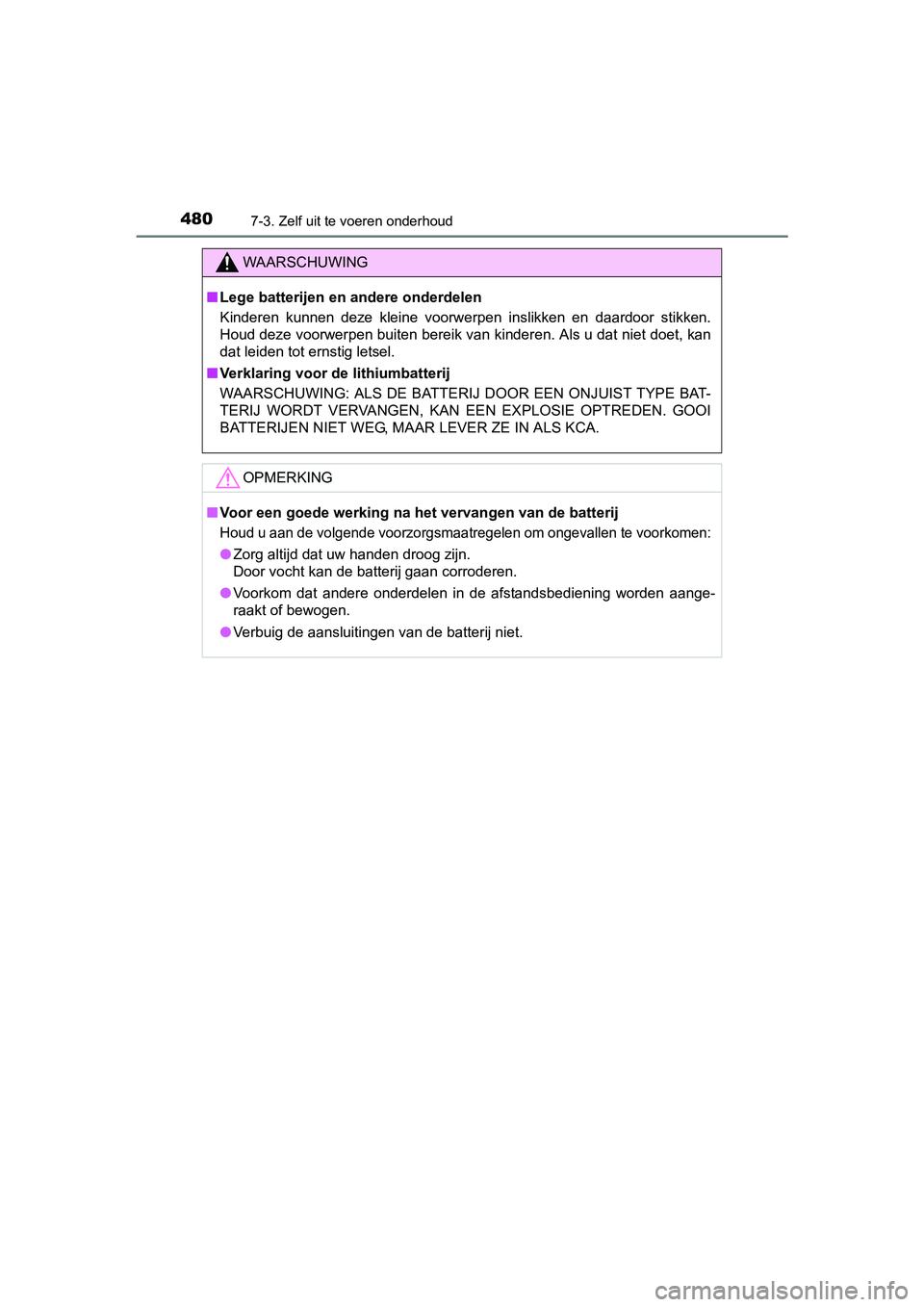

WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken.
Houd deze voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan
dat leiden tot ernstig letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING: ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BAT-
TERIJ WORDT VERVANGEN, KAN EEN EXPLOSIE OPTREDEN. GOOI
BATTERIJEN NIET WEG, MAA R LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te vo orkomen:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aa nge-
raakt of bewogen.
● Verbuig de aansluitingen van de batterij niet.
