4917-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

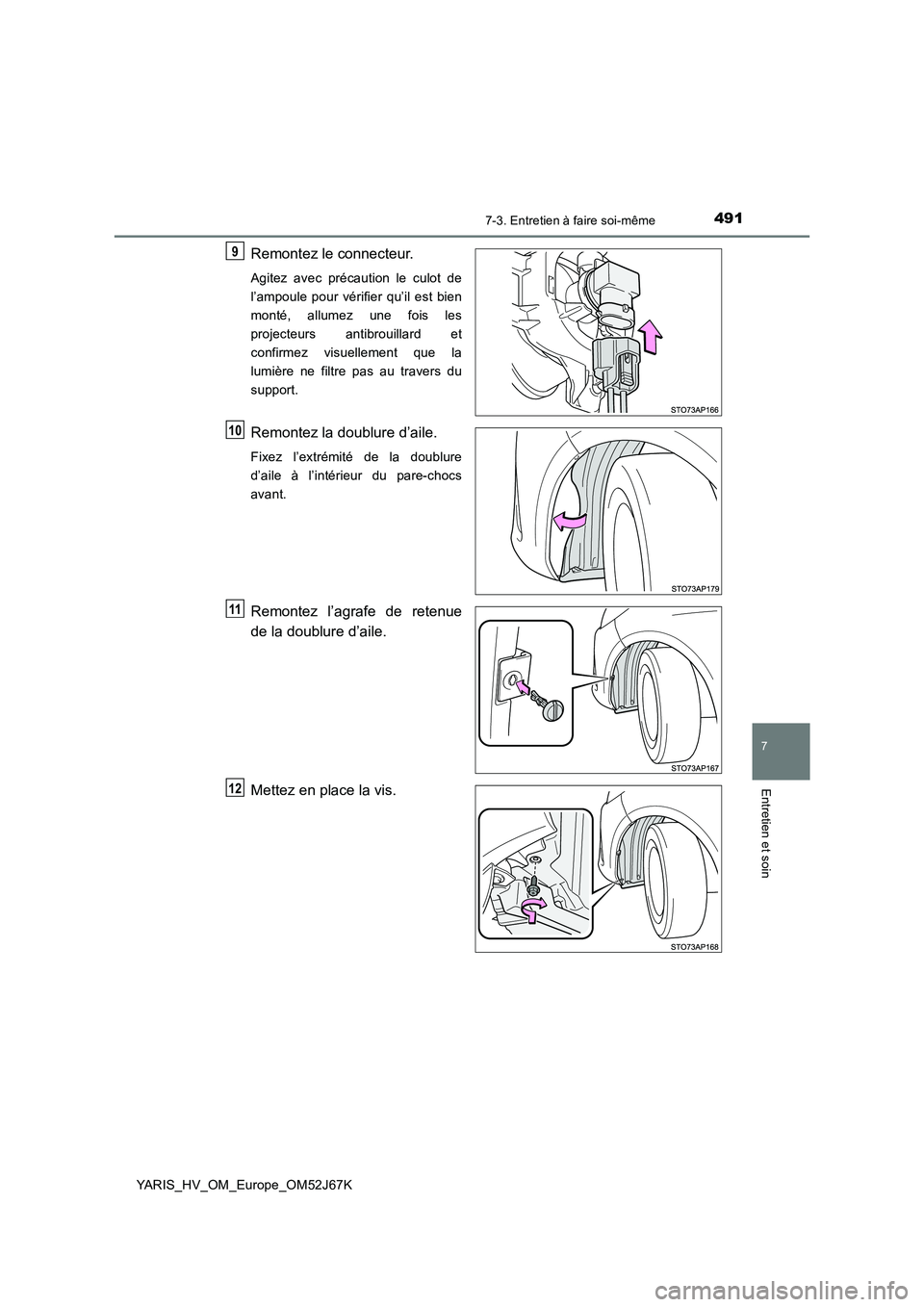

Remontez le connecteur.
Agitez avec précaution le culot de
l’ampoule pour vérifier qu’il est bien
monté, allumez une fois les
projecteurs antibrouillard et
confirmez visuellement que la
lumière ne filtre pas au travers du
support.
Remontez la doublure d’aile.
Fixez l’extrémité de la doublure
d’aile à l’intérieur du pare-chocs
avant.
Remontez l’agrafe de retenue
de la doublure d’aile.
Mettez en place la vis.
9
10
11
12

4927-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K■

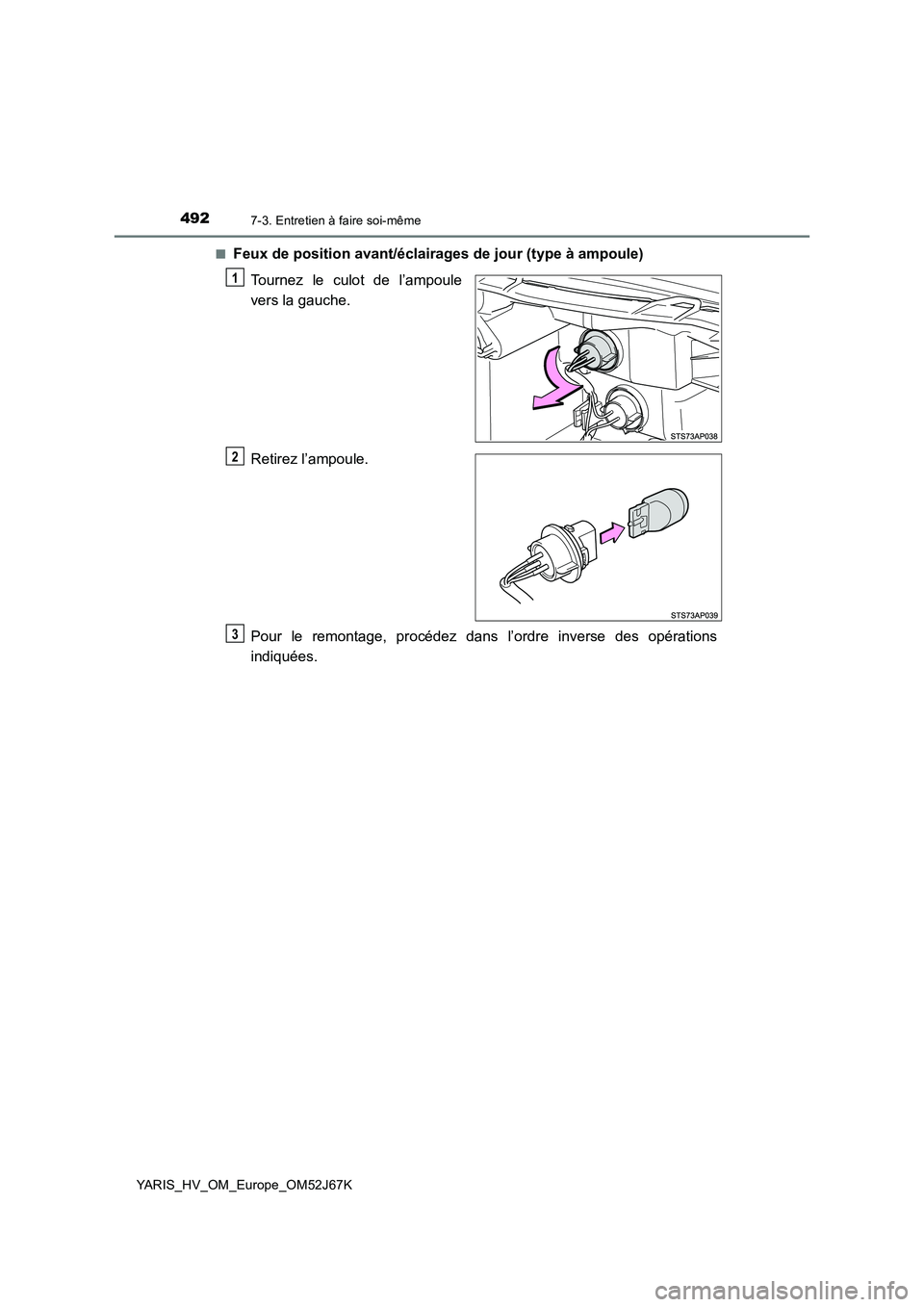

Feux de position avant/éclairages de jour (type à ampoule)
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule.
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3

4937-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K■

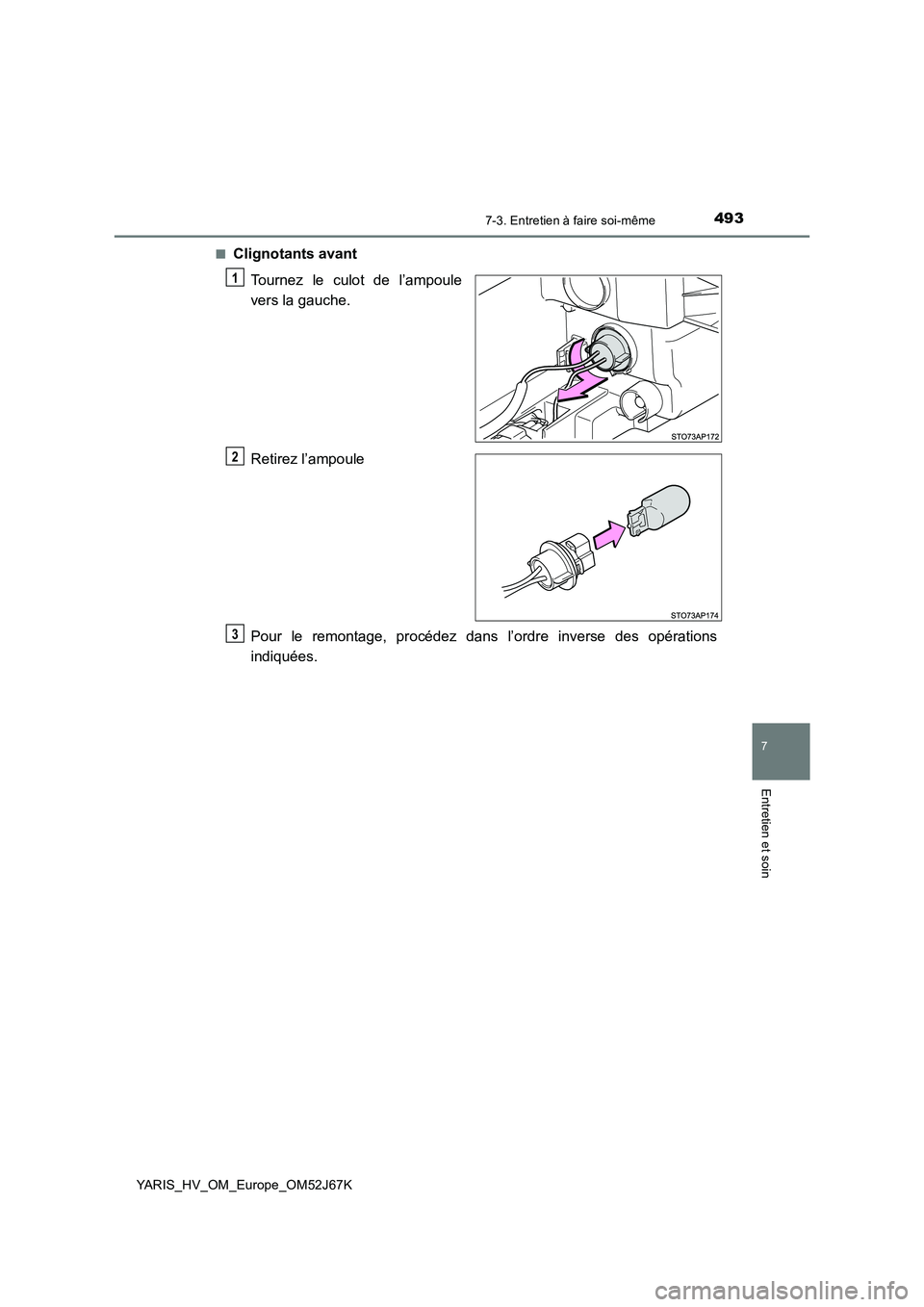

Clignotants avant
Tournez le culot de l’ampoule
vers la gauche.
Retirez l’ampoule
Pour le remontage, procédez dans l’ordre inverse des opérations
indiquées.
1
2
3

4947-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K■

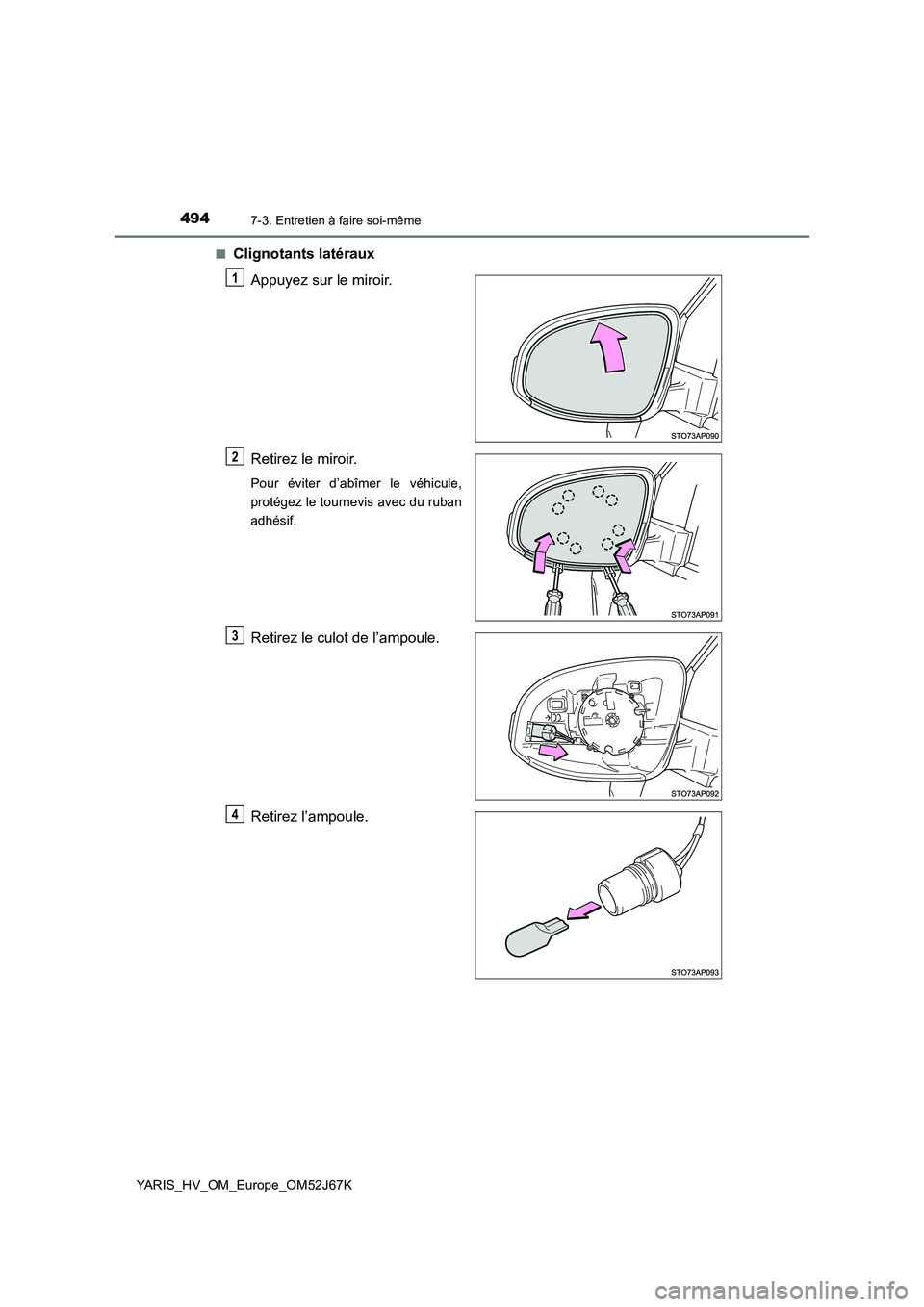

Clignotants latéraux
Appuyez sur le miroir.
Retirez le miroir.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Retirez le culot de l’ampoule.
Retirez l’ampoule.
1
2
3
4

4957-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

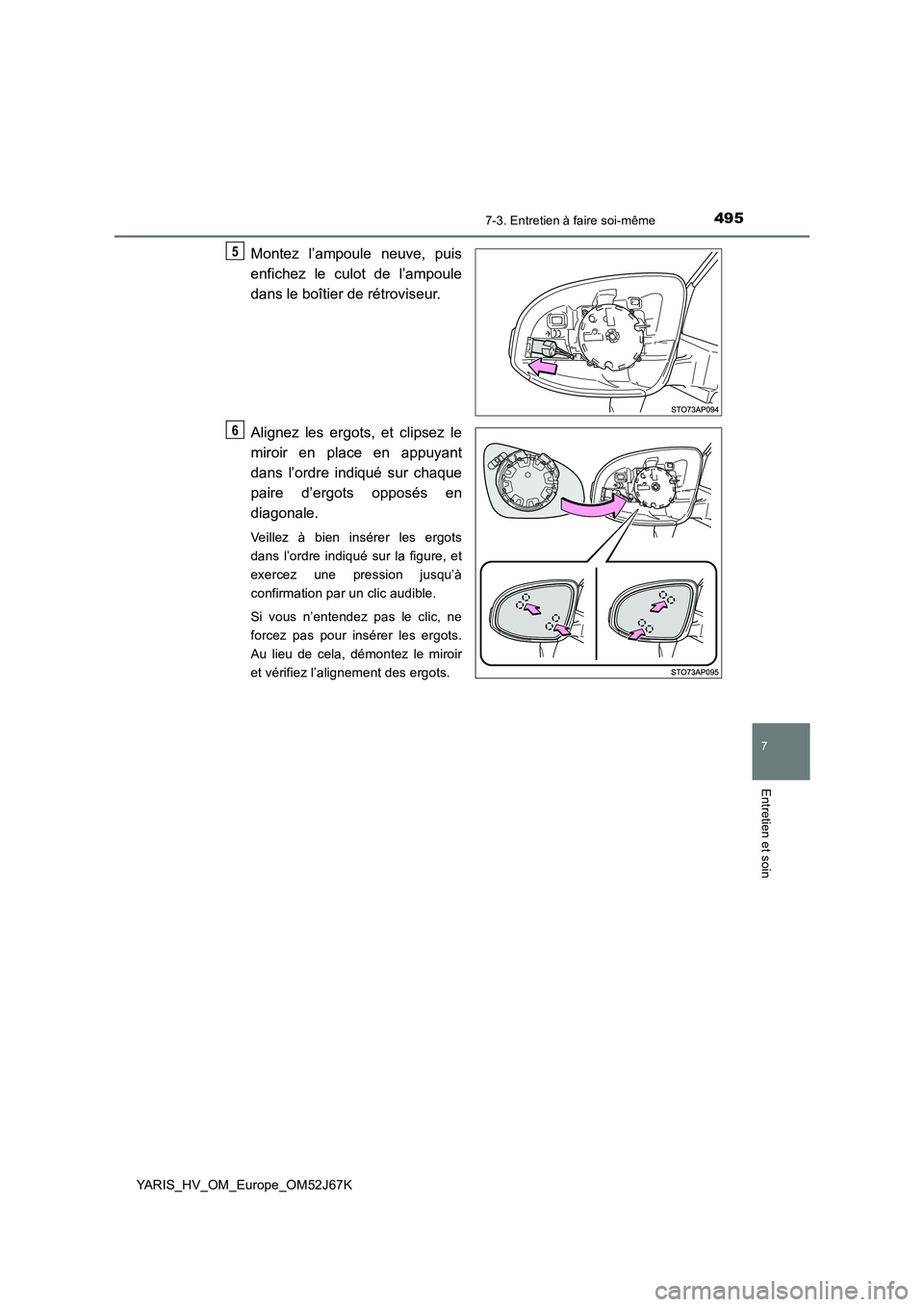

Montez l’ampoule neuve, puis
enfichez le culot de l’ampoule
dans le boîtier de rétroviseur.
Alignez les ergots, et clipsez le
miroir en place en appuyant
dans l’ordre indiqué sur chaque
paire d’ergots opposés en
diagonale.
Veillez à bien insérer les ergots
dans l’ordre indiqué sur la figure, et
exercez une pression jusqu’à
confirmation par un clic audible.
Si vous n’entendez pas le clic, ne
forcez pas pour insérer les ergots.
Au lieu de cela, démontez le miroir
et vérifiez l’alignement des ergots.
5
6

4967-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K■

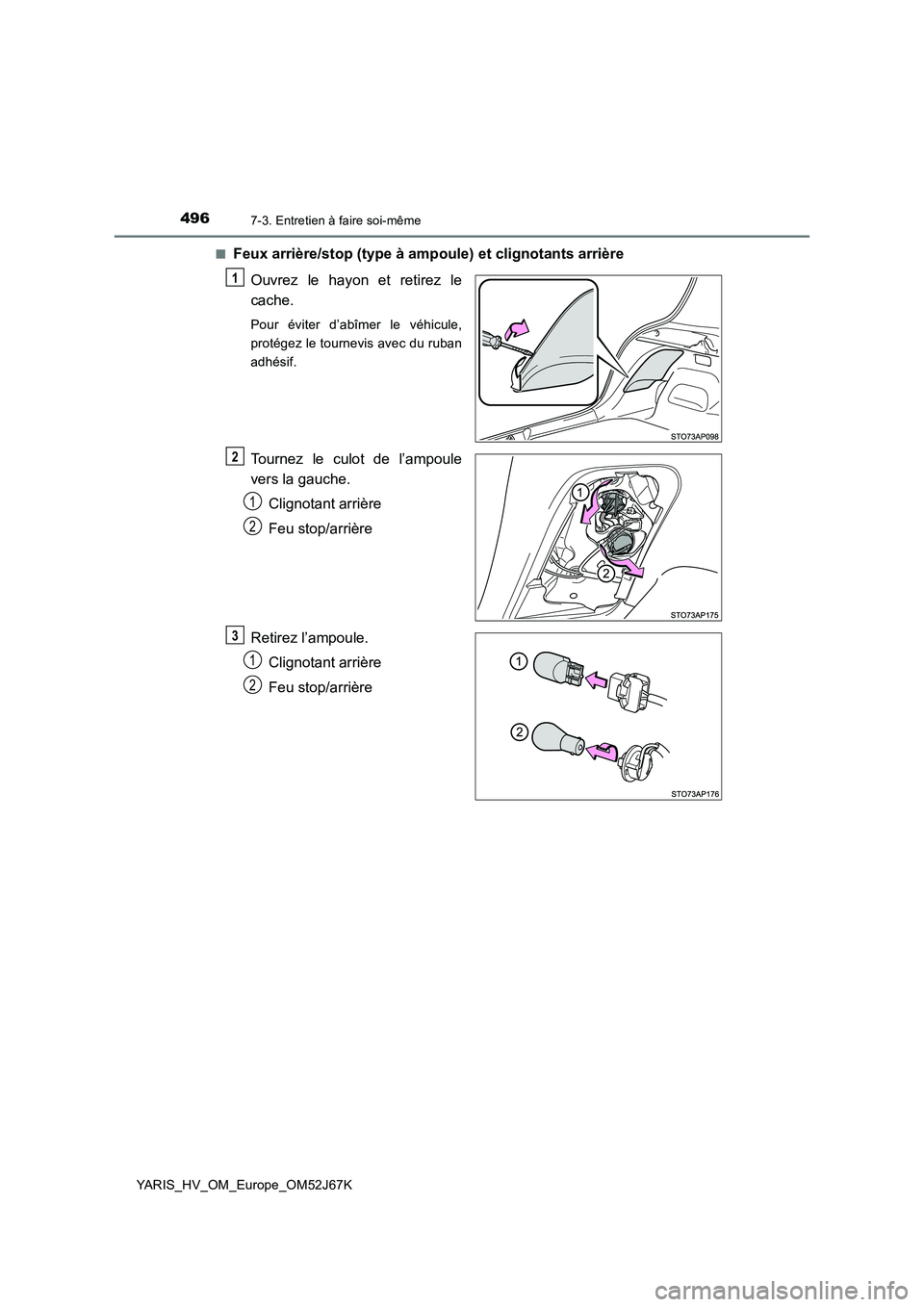

Feux arrière/stop (type à ampoule) et clignotants arrière
Ouvrez le hayon et retirez le
cache.
Pour éviter d’abîmer le véhicule,
protégez le tournevis avec du ruban
adhésif.
Tournez le culot de l’ampoule
vers la gauche.
Clignotant arrière
Feu stop/arrière
Retirez l’ampoule.
Clignotant arrière
Feu stop/arrière
1
2
1
2
3
1
2

4977-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

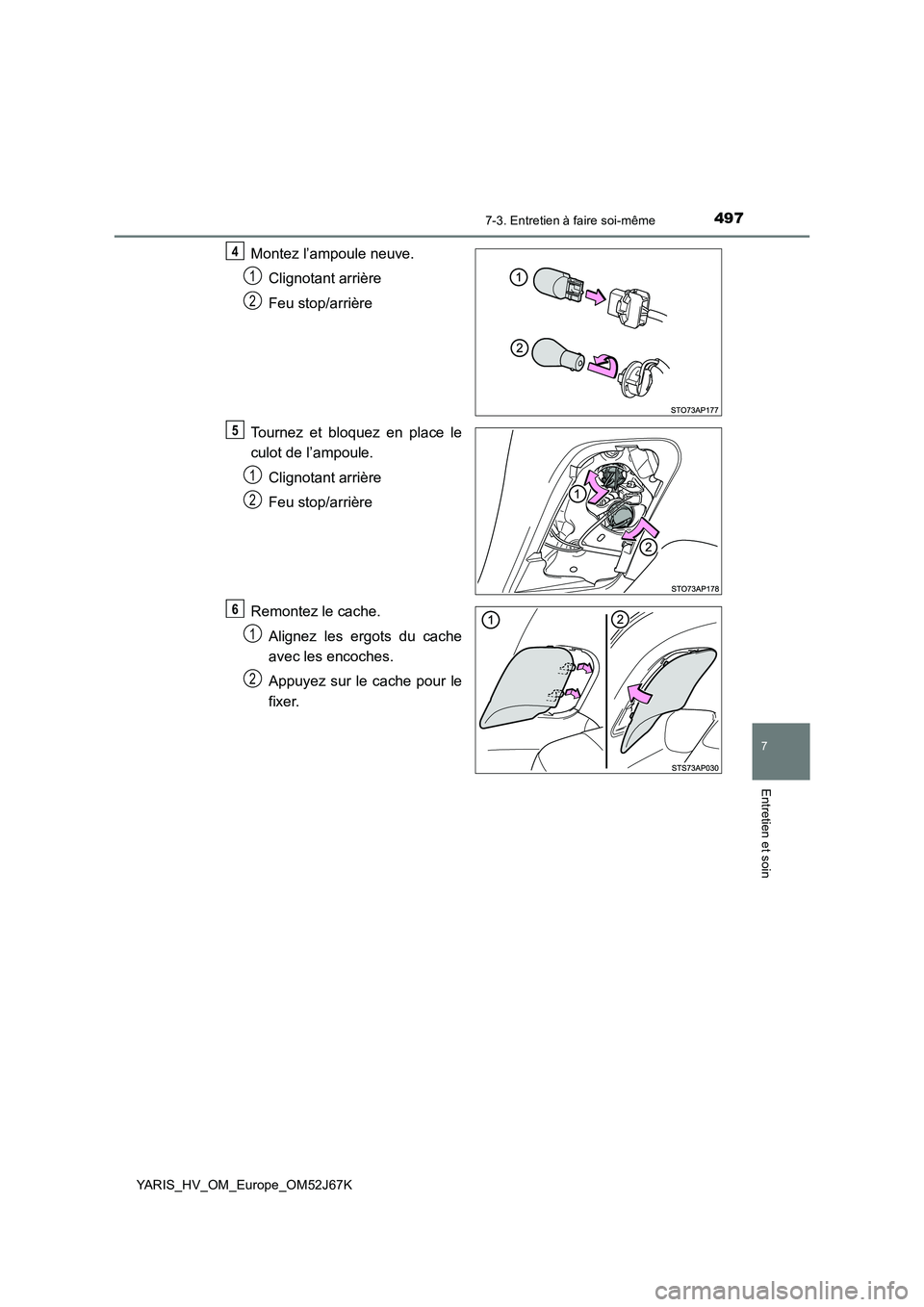

Montez l’ampoule neuve.
Clignotant arrière
Feu stop/arrière
Tournez et bloquez en place le
culot de l’ampoule.
Clignotant arrière
Feu stop/arrière
Remontez le cache.
Alignez les ergots du cache
avec les encoches.
Appuyez sur le cache pour le
fixer.
4
1
2
5
1
2
6
1
2

4987-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K

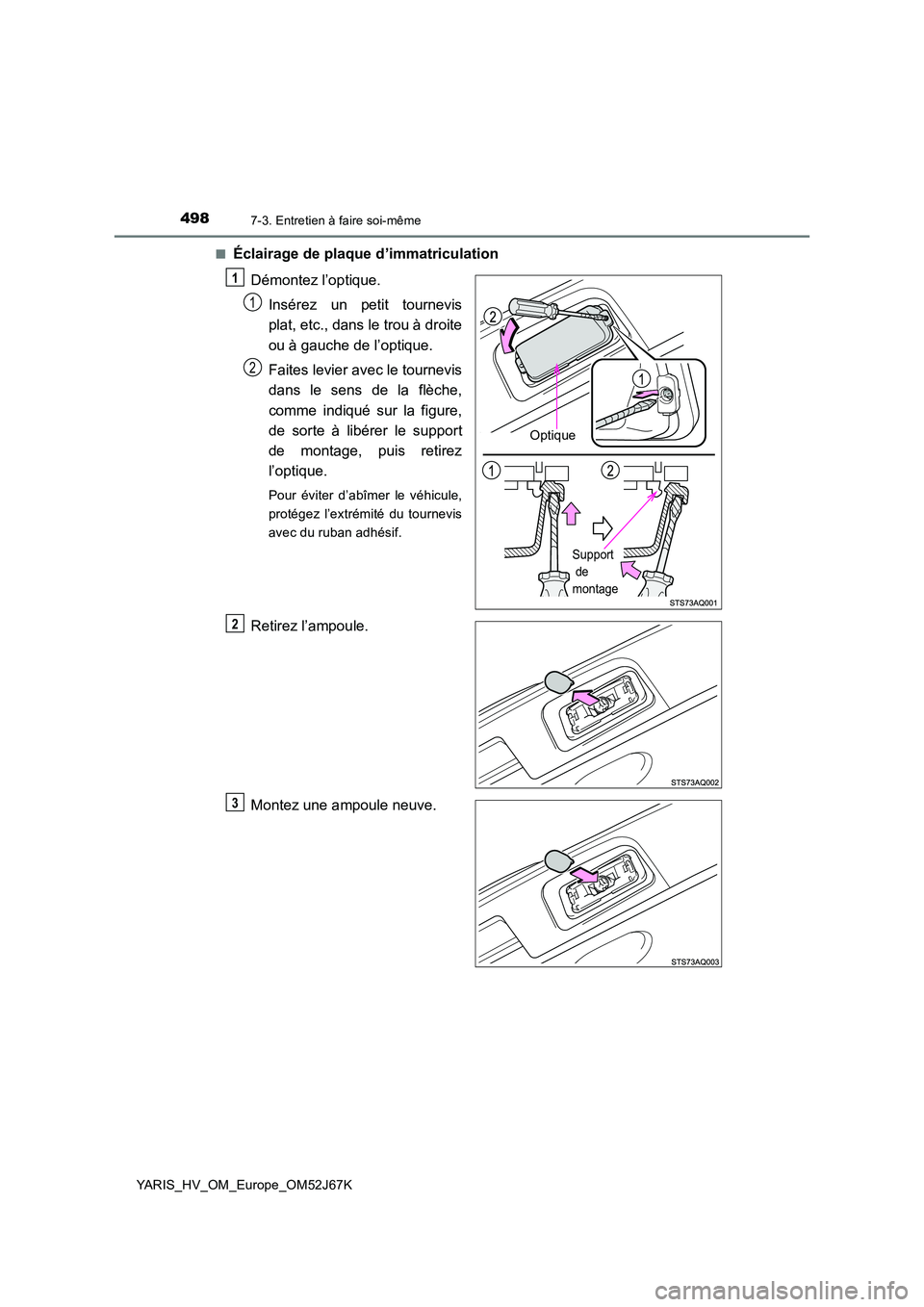

■Éclairage de plaque d’immatriculation
Démontez l’optique.
Insérez un petit tournevis
plat, etc., dans le trou à droite
ou à gauche de l’optique.
Faites levier avec le tournevis
dans le sens de la flèche,
comme indiqué sur la figure,
de sorte à libérer le support
de montage, puis retirez
l’optique.
Pour éviter d’abîmer le véhicule,
protégez l’extrémité du tournevis
avec du ruban adhésif.
Retirez l’ampoule.
Montez une ampoule neuve.
Optique
Support
de
montage
1
1
2
2
3

4997-3. Entretien à faire soi-même
7
Entretien et soin
YARIS_HV_OM_Europe_OM52J67K

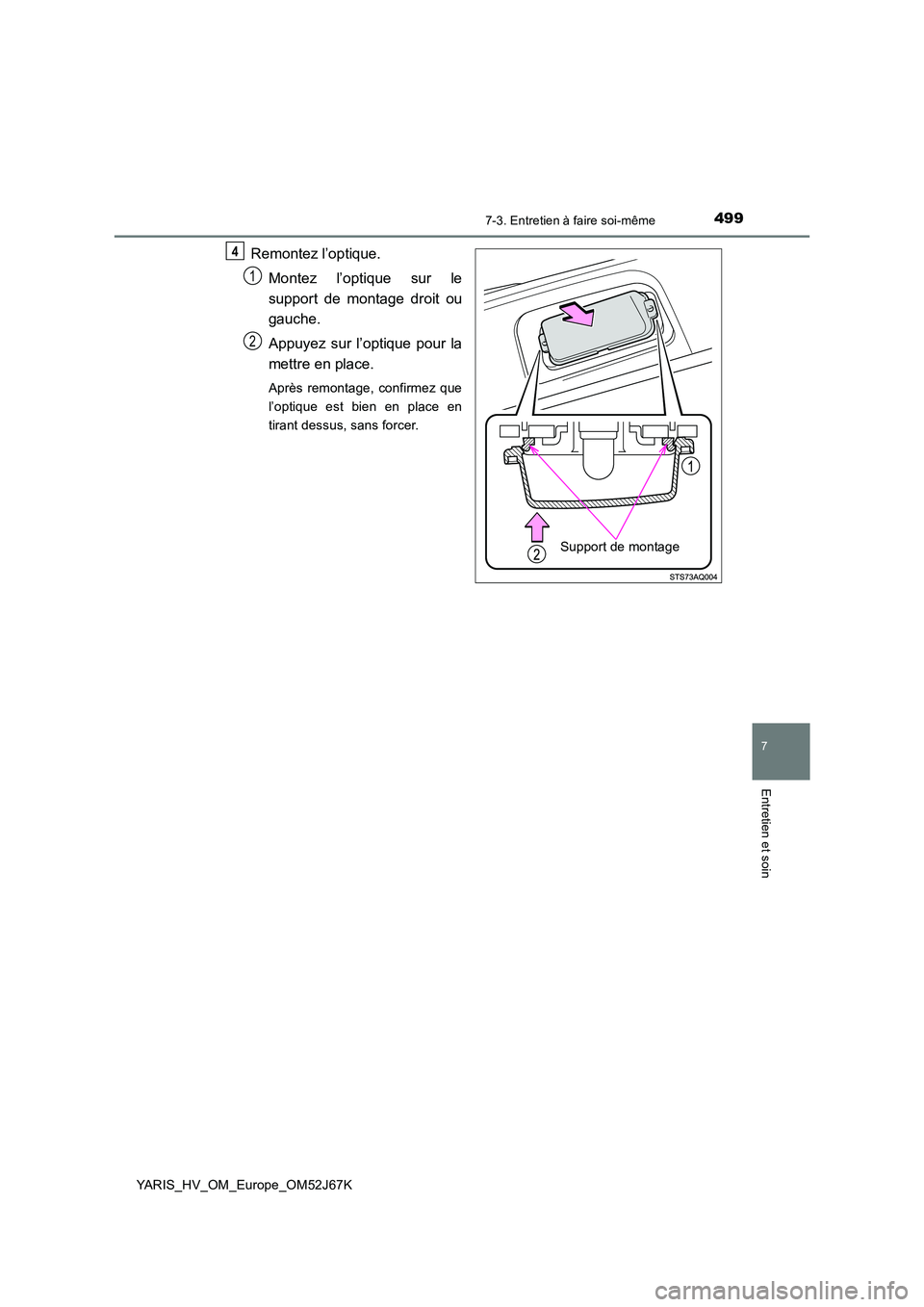

Remontez l’optique.
Montez l’optique sur le
support de montage droit ou
gauche.
Appuyez sur l’optique pour la
mettre en place.
Après remontage, confirmez que
l’optique est bien en place en
tirant dessus, sans forcer.
Support de montage
4
1
2

5007-3. Entretien à faire soi-même
YARIS_HV_OM_Europe_OM52J67K■

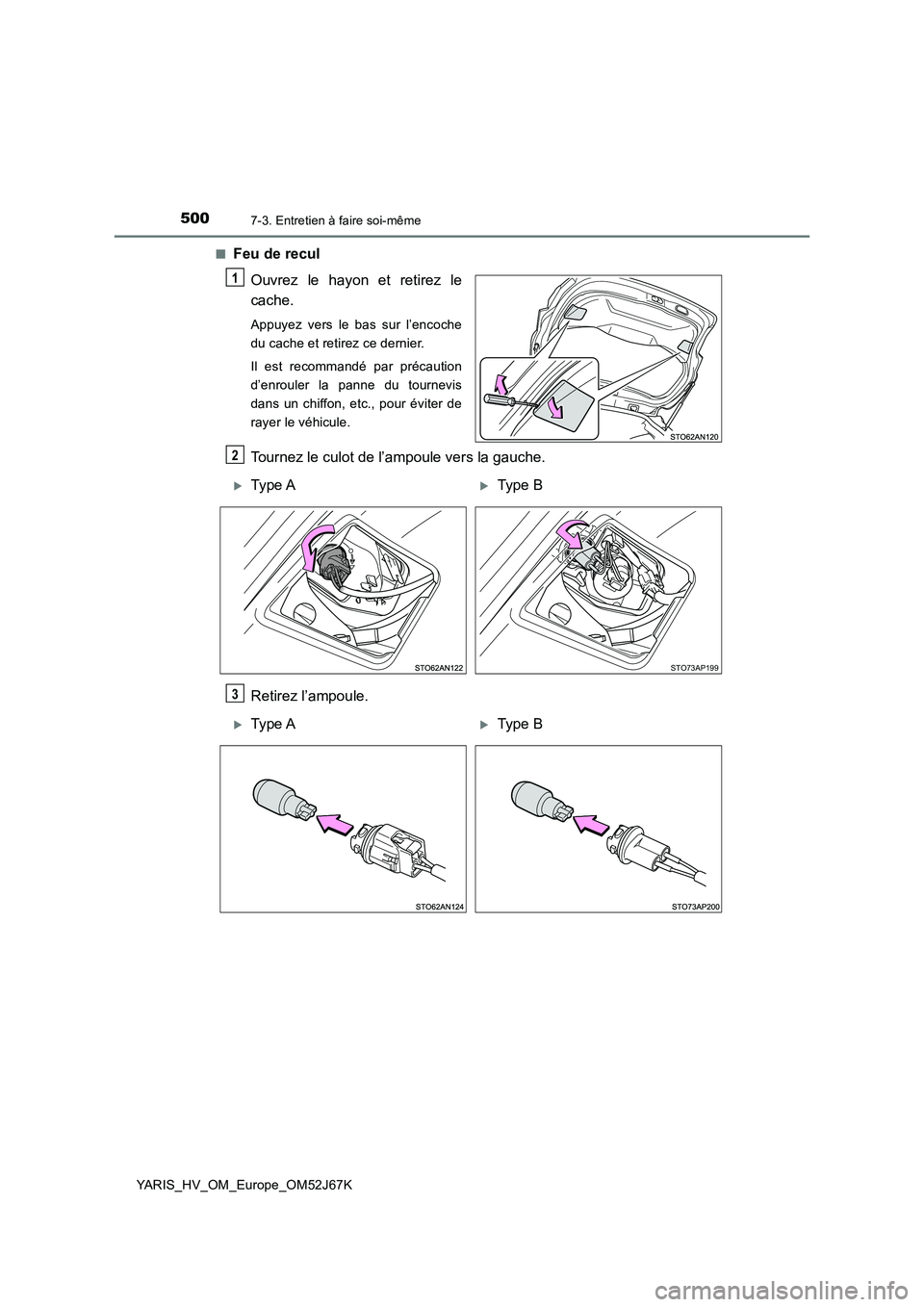

Feu de recul
Ouvrez le hayon et retirez le
cache.
Appuyez vers le bas sur l’encoche
du cache et retirez ce dernier.
Il est recommandé par précaution
d’enrouler la panne du tournevis
dans un chiffon, etc., pour éviter de
rayer le véhicule.
Tournez le culot de l’ampoule vers la gauche.
Retirez l’ampoule.
1
2
Type AType B
STO73AP199
3
Type AType B
