TOYOTA YARIS 2019 Návod na použitie (in Slovakian)

5517-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52K19SK■
Predné smerové svetlá
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
Ty p ATy p B
2
Ty p ATy p B
3

5527-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52K19SK■
Bočné smerové svetlá
Zatlačte zrkadlo.
Vyberte zrkadlo.
Aby ste zabránili poškodeniu vo-
zidla, obaľte skrutkovač páskou.
Vyberte pätku žiarovky.
Vyberte žiarovku.
1
2
3
4

5537-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52K19SK
Po nasadení novej žiarovky
zaistite pätku žiarovky do te-
lesa zrkadla.
Vyrovnajte príchytky a pri-
pevnite zrkadlo zatlačením
na príchytky, vždy každý pár
diagonálne.
Uistite sa, že ste zasunuli prí-
chytky v poradí znázornenom
na obrázku, a stlačte ich, až bu-
dete počuť cvaknutie.
Ak nebudete počuť cvaknutie,
netlačte na príchytky násilím.
Namiesto toho zrkadlo vyberte
a skontrolujte, či sú príchytky
vyrovnané.
5
6

5547-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52K19SK■
Brzdové/koncové svetlá (typ so žiarovkou) a zadné smerové
svetlá
Otvorte zadné dvere a vyber-
te kryt.
Aby ste zabránili poškodeniu vo-
zidla, obaľte skrutkovač páskou.
Otočte pätku žiarovky doľava.
Zadné smerové svetlo
Brzdové/koncové svetlo
Vyberte žiarovku.
Zadné smerové svetlo
Brzdové/koncové svetlo
1
2
1
2
3
1
2

5557-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52K19SK
Nasaďte novú žiarovku.
Zadné smerové svetlo
Brzdové/koncové svetlo
Otočte a zaistite pätku žia-
rovky.
Zadné smerové svetlo
Brzdové/koncové svetlo
Nasaďte kryt.
Vyrovnajte západky krytu
so zárezmi.
Zatlačte kryt až sa zaistí.4
1
2
5
1
2
6
1
2

5567-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52K19SK■
Osvetlenie evidenčného čísla
Odstráňte šošovku.
Zasuňte malý plochý skrut-
kovač atď. do pravého ale-
bo ľavého otvoru šošovky.
Naklopte skrutkovač v sme-
re šípky na obrázku, aby ste
šošovku uvoľnili z upevňo-
vacej časti, a potom šošov-
ku vyberte.
Aby ste zabránili poškodeniu
vozidla, prekryte špičku skrut-
kovača páskou.
Vyberte žiarovku.
Nasaďte novú žiarovku.
Šošovka
Upevňovacia časť
1
1
2
2
3

5577-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52K19SK
Nasaďte šošovku.
Priložte šošovku na pravú
alebo ľavú upevňovaciu
časť.
Zatlačte šošovku na miesto.
Po nasadení skontrolujte, či
je šošovka riadne nasadená
miernym potiahnutím za šo-
šovku.
Upevňovacia časť
4
1
2

5587-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52K19SK■
Cúvacie svetlo
Otvorte zadné dvere a vyber-
te kryt.
Stlačte dolu zárez na kryte a vy-
berte kryt.
Z dôvodu ochrany sa odporúča
omotať hrot skrutkovača han-
dričkou atď., aby sa zabránilo
poškrabaniu vozidla.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
1
2
Ty p ATy p B
STO73AP199
3
Ty p ATy p B

5597-3. Údržba svojpomocou
7
Údržba a starostlivosť
YARIS_F_OM_Europe_OM52K19SK
Nasaďte novú žiarovku.
Vyberte pätku žiarovky.
Nasaďte kryt zadných dverí.
Zarovnajte 2 výstupky na kryte
a nasaďte ho.
4
Ty p ATy p B
5
Ty p ATy p B
6

5607-3. Údržba svojpomocou
YARIS_F_OM_Europe_OM52K19SK■

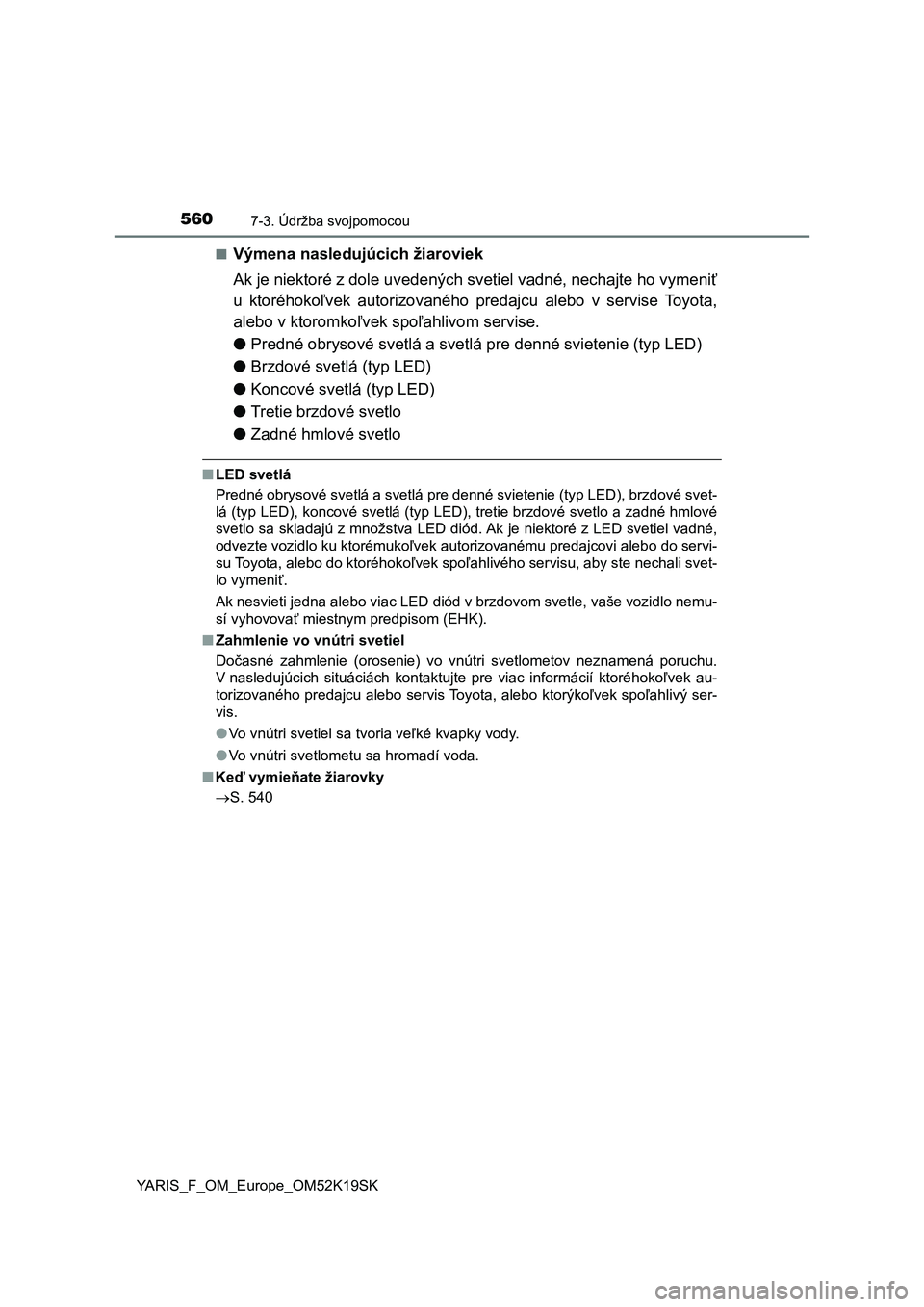

Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vymeniť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
●Predné obrysové svetlá a svetlá pre denné svietenie (typ LED)
●Brzdové svetlá (typ LED)
●Koncové svetlá (typ LED)
●Tretie brzdové svetlo
●Zadné hmlové svetlo
■LED svetlá
Predné obrysové svetlá a svetlá pre denné svietenie (typ LED), brzdové svet-
lá (typ LED), koncové svetlá (typ LED), tretie brzdové svetlo a zadné hmlové
svetlo sa skladajú z množstva LED diód. Ak je niektoré z LED svetiel vadné,
odvezte vozidlo ku ktorémukoľvek autorizovanému predajcovi alebo do servi-
su Toyota, alebo do ktoréhokoľvek spoľahlivého servisu, aby ste nechali svet-
lo vymeniť.
Ak nesvieti jedna alebo viac LED diód v brzdovom svetle, vaše vozidlo nemu-
sí vyhovovať miestnym predpisom (EHK).
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetlometov neznamená poruchu.
V nasledujúcich situáciách kontaktujte pre viac informácií ktoréhokoľvek au-
torizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý ser-
vis.
●Vo vnútri svetiel sa tvoria veľké kvapky vody.
●Vo vnútri svetlometu sa hromadí voda.
■Keď vymieňate žiarovky
S. 540
