4817-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52A54FI
Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
Kohdista kielekkeet ja kiin-
nitä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestyk-
sessä ja paina kiinni, kunnes
kuulet napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
5
6
OM52A54FI.book Page 481 Friday, May 3, 2019 10:09 AM

4827-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52A54FIn
Jarru-/takavalot (polttimotyyppinen) ja takasuuntavalot
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.Takasuuntavalo
Jarru-/takavalo
Irrota polttimo. Takasuuntavalo
Jarru-/takavalo
1
2
1
2
3
1
2
OM52A54FI.book Page 482 F riday, May 3, 2019 10:09 AM

4837-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52A54FI
Vaihda uusi polttimo.Takasuuntavalo
Jarru-/takavalo
Käännä ja varmistu polttimon
kannan kiinnittymisestä. Takasuuntavalo
Jarru-/takavalo
Aseta suojus takaisin paikoil-
leen. Kohdista suojuksen kiinni-
tyskynnet loviin.
Kiinnitä suojus painamalla
se paikoilleen.4
1
2
5
1
2
6
1
2
OM52A54FI.book Page 483 F riday, May 3, 2019 10:09 AM

4847-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52A54FIn
Rekisterikilven valo
Poista suojus.Aseta pieni tasapäinen
ruuvitaltta, jne. joko linssin
oikealla puolella tai
vasemmalla puolella ole-
vaan koloon.
Väännä ruuvitalttaa kuvas-
sa nuolen osoittamaan
suuntaan siten, että kiinni-
tysosa vapautuu ja irrota
sitten linssi.
Estääksesi autoa vaurioitu-
masta, peitä ruuvitaltan pää
teipillä.
Irrota polttimo.
Vaihda uusi polttimo.
Linssi
Kiinnitysosa
1
1
2
2
3
OM52A54FI.book Page 484 F riday, May 3, 2019 10:09 AM

4857-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52A54FI
Asenna linssi.Aseta linssi joko vasem-
paan tai oikeaan kiinnitys-
kohtaan.
Paina linssi paikoilleen.
Kiinnittämisen jälkeen var-
mista, että linssi on kunnolla
kiinnittynyt vetämällä sitä
kevyesti.
Kiinnitysosa
4
1
2
OM52A54FI.book Page 485 F riday, May 3, 2019 10:09 AM

4867-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52A54FIn
Peruutusvalo
Avaa takaluukku ja irrota
suojus.
Paina alaspäin suojuksen ulok-
keesta ja poista suojus.
On suositeltavaa suojata ruuvi-
taltan pää kankaalla jne, jotta
vältytään naarmuttamasta
autoa.
Käännä polttimon kantaa vastapäivään.
Irrota polttimo.
1
2
Ty y p p i ATy y p p i B
3
Ty y p p i ATy y p p i B
OM52A54FI.book Page 486 F riday, May 3, 2019 10:09 AM

4877-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52A54FI
Vaihda uusi polttimo.
Asenna polttimon kanta.
Asenna takaluukun suojus.
Kohdista 2 suojuksen tappia ja
kiinnitä.
4
Ty y p p i ATy y p p i B
5
Ty y p p i ATy y p p i B
6
OM52A54FI.book Page 487 Friday, May 3, 2019 10:09 AM

4887-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52A54FIn

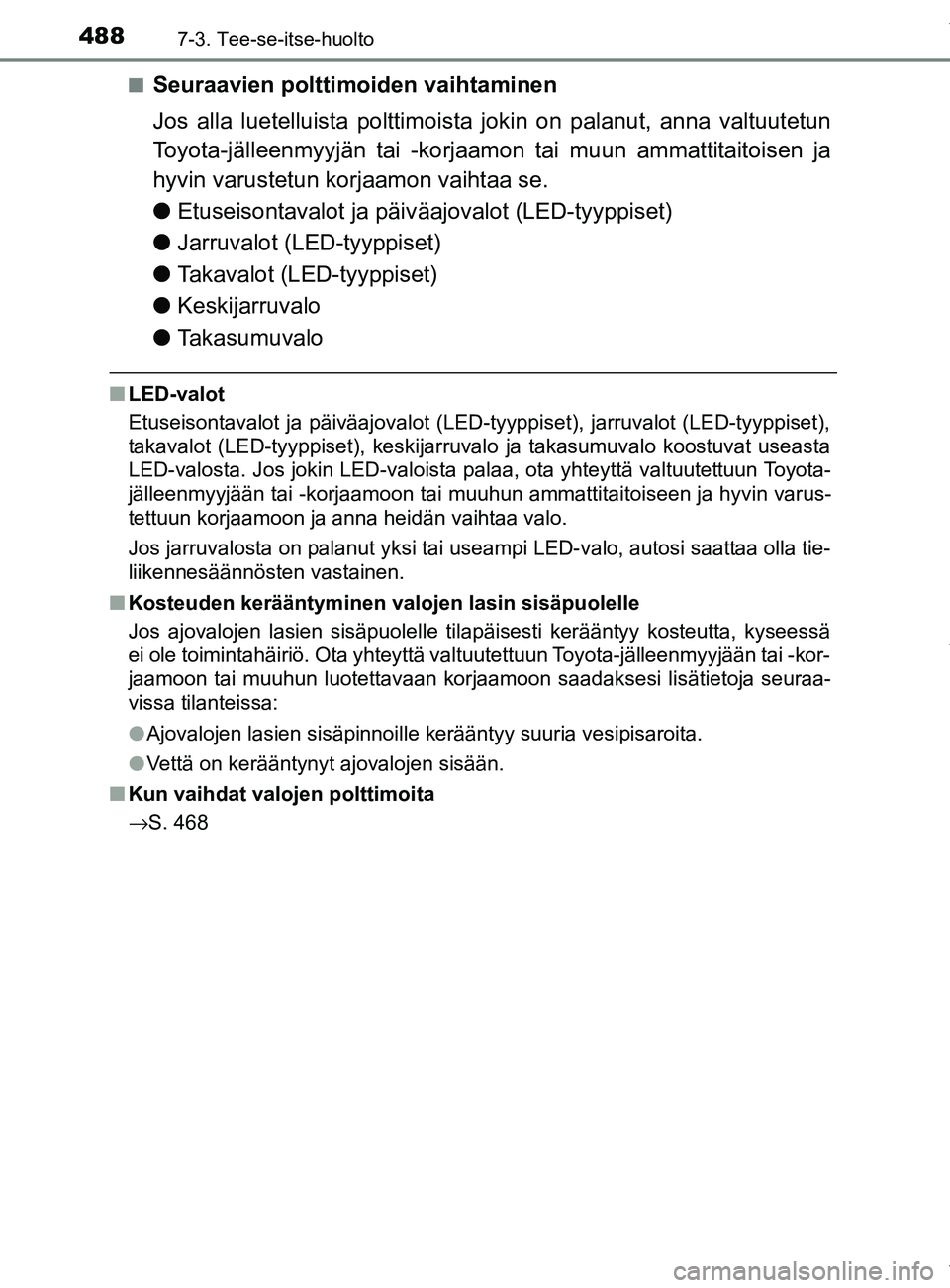

Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
l
Etuseisontavalot ja päiv äajovalot (LED-tyyppiset)
l Jarruvalot (LED-tyyppiset)
l Takavalot (LED-tyyppiset)
l Keskijarruvalo
l Takasumuvalo
nLED-valot
Etuseisontavalot ja päiväajovalot (LED-tyyppiset), jarruvalot (LED-tyyppiset),
takavalot (LED-tyyppiset), keskijarruvalo ja takasumuvalo koostuvat useasta
LED-valosta. Jos jokin LED-valoista palaa, ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon ja anna heidän vaihtaa valo.
Jos jarruvalosta on palanut yksi tai useampi LED-valo, autosi saattaa olla tie-
liikennesäännösten vastainen.
n Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun luotettavaan korjaamoon saadaksesi lisätietoja seuraa-
vissa tilanteissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
l Vettä on kerääntynyt ajovalojen sisään.
n Kun vaihdat valojen polttimoita
→S. 468
OM52A54FI.book Page 488 F riday, May 3, 2019 10:09 AM

4897-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_F_OM_Europe_OM52A54FI

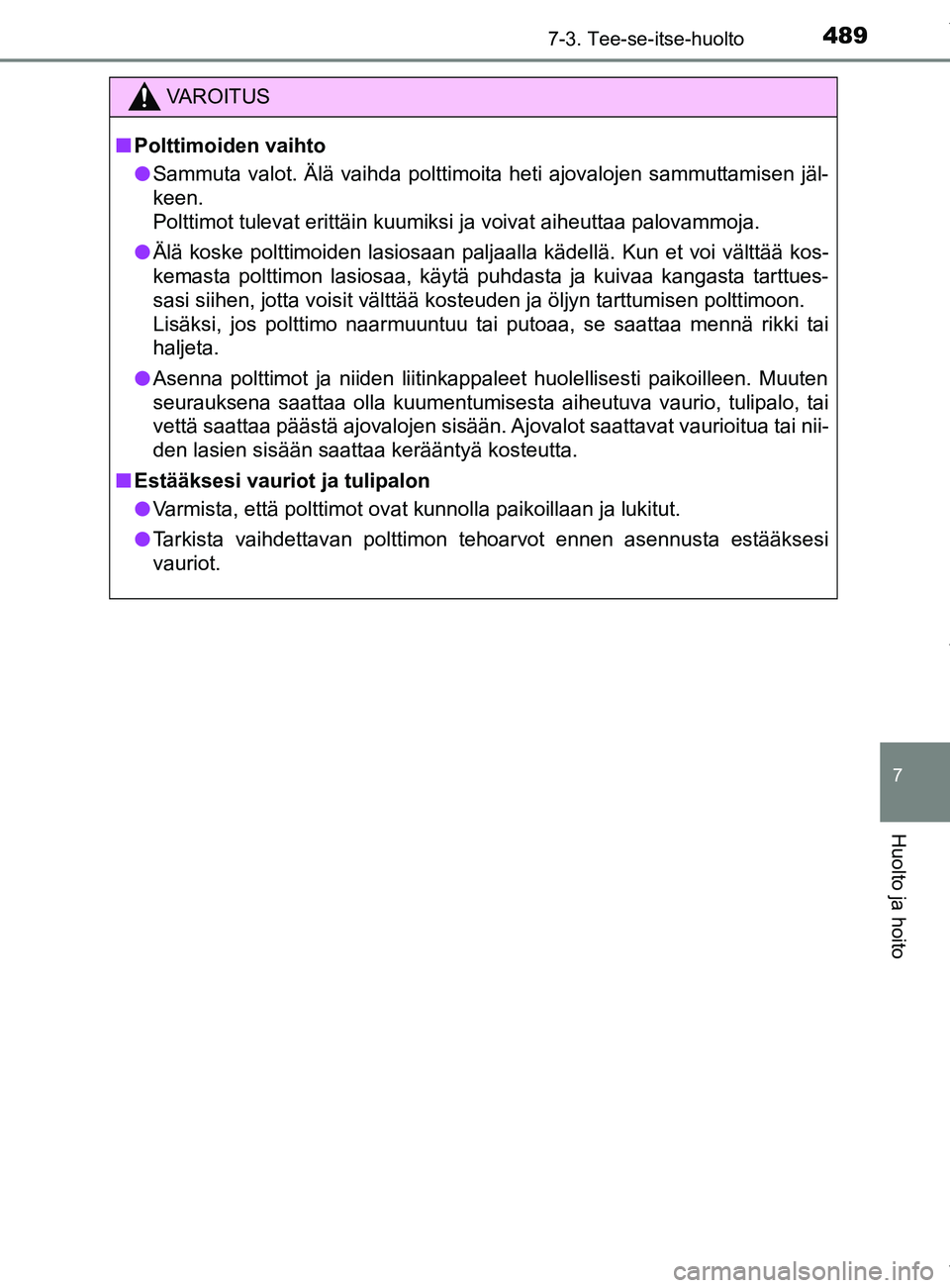

VAROITUS
n Polttimoiden vaihto
l Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jäl-
keen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
l Älä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää kos-
kemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai
haljeta.
l Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten
seurauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai
vettä saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai nii-
den lasien sisään saattaa kerääntyä kosteutta.
n Estääksesi vauriot ja tulipalon
l Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
l Tarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi
vauriot.
OM52A54FI.book Page 489 F riday, May 3, 2019 10:09 AM

4907-3. Tee-se-itse-huolto
YARIS_F_OM_Europe_OM52A54FI
