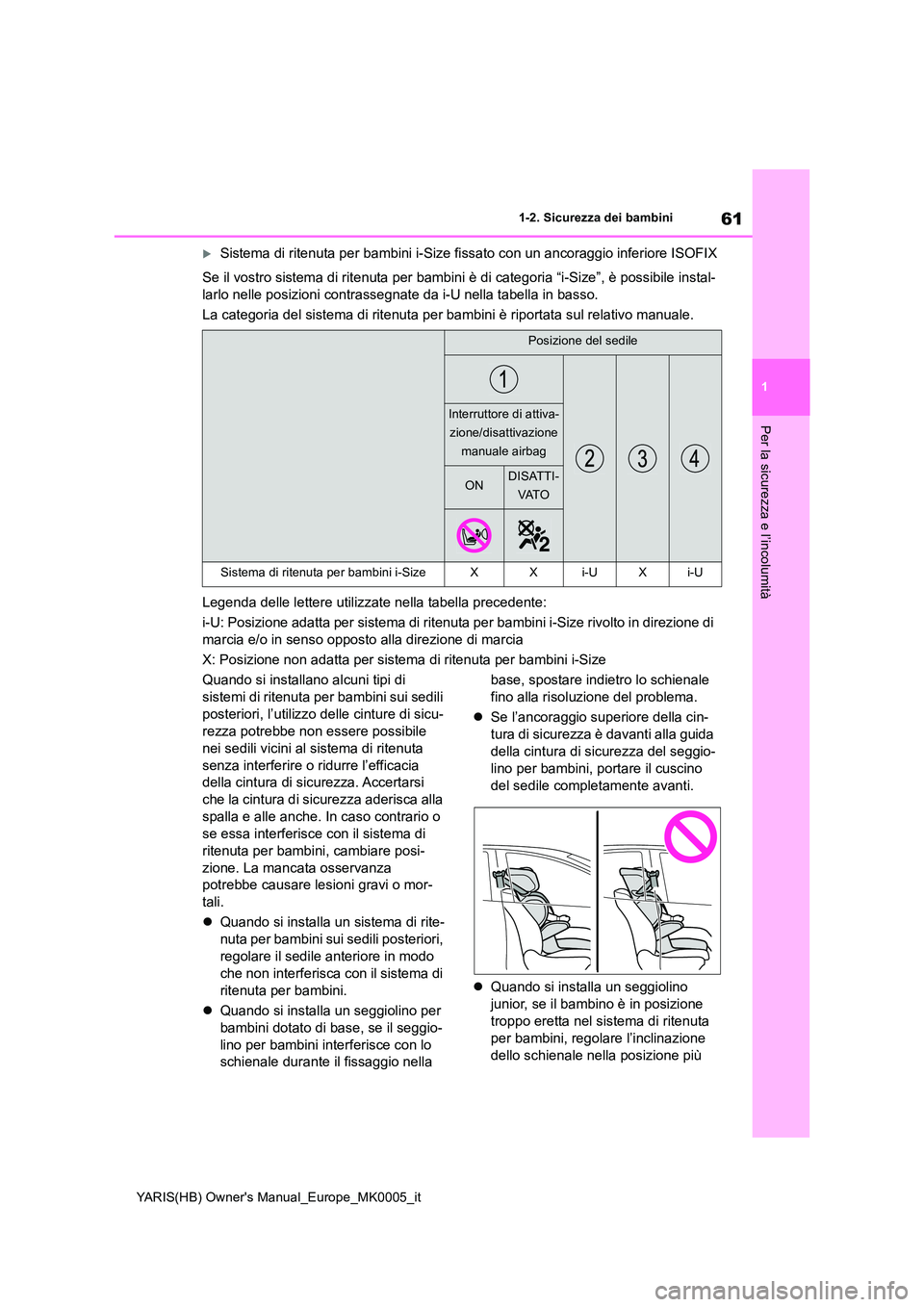

61
1
YARIS(HB) Owner's Manual_Europe_MK0005_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
Sistema di ritenuta per bambini i-Size fissato con un ancoraggio inferiore ISOFIX
Se il vostro sistema di ritenuta per bambini è di categoria “i-Size”, è possibile instal-
larlo nelle posizioni contrassegnate da i-U nella tabella in basso.
La categoria del sistema di ritenuta per bambini è riportata sul relativo manuale.
Legenda delle lettere utilizzate nella tabella precedente:
i-U: Posizione adatta per sistema di ritenuta per bambini i-Size rivolto in direzione di
marcia e/o in senso opposto alla direzione di marcia
X: Posizione non adatta per sistema di ritenuta per bambini i-Size
Quando si installano alcuni tipi di
sistemi di ritenuta per bambini sui sedili
posteriori, l’utilizzo delle cinture di sicu-
rezza potrebbe non essere possibile
nei sedili vicini al sistema di ritenuta
senza interferire o ridurre l’efficacia
della cintura di sicurezza. Accertarsi
che la cintura di sicurezza aderisca alla
spalla e alle anche. In caso contrario o
se essa interferisce con il sistema di
ritenuta per bambini, cambiare posi-
zione. La mancata osservanza
potrebbe causare lesioni gravi o mor-
tali.
z Quando si installa un sistema di rite-
nuta per bambini sui sedili posteriori,
regolare il sedile anteriore in modo
che non interferisca con il sistema di
ritenuta per bambini.
z Quando si installa un seggiolino per
bambini dotato di base, se il seggio-
lino per bambini interferisce con lo
schienale durante il fissaggio nella
base, spostare indietro lo schienale
fino alla risoluzione del problema.
z Se l’ancoraggio superiore della cin-
tura di sicurezza è davanti alla guida
della cintura di sicurezza del seggio-
lino per bambini, portare il cuscino
del sedile completamente avanti.
z Quando si installa un seggiolino
junior, se il bambino è in posizione
troppo eretta nel sistema di ritenuta
per bambini, regolare l’inclinazione
dello schienale nella posizione più
Posizione del sedile
Interruttore di attiva-
zione/disattivazione
manuale airbag
ONDISATTI-
VAT O
Sistema di ritenuta per bambini i-SizeXXi-UXi-U

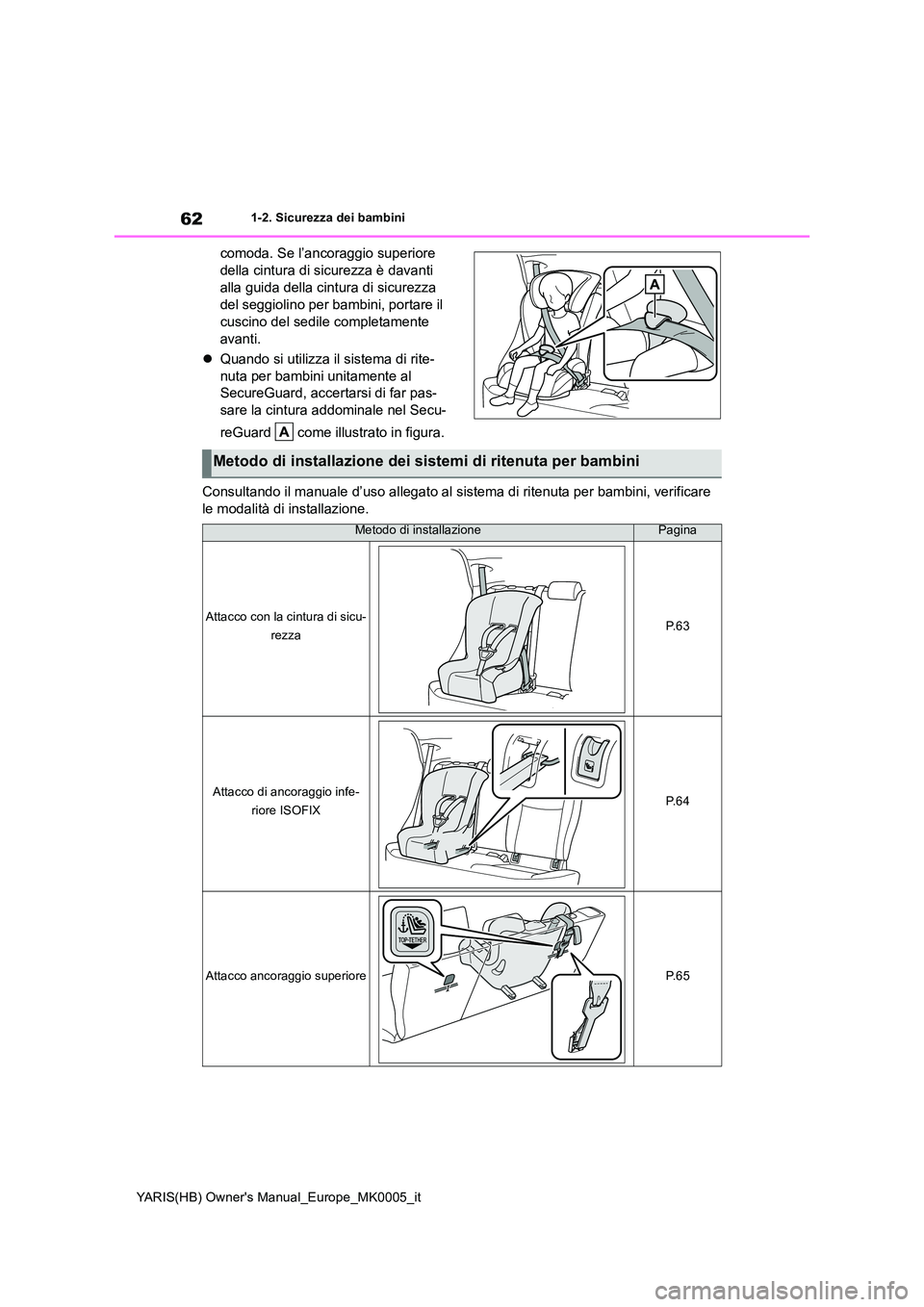

62
YARIS(HB) Owner's Manual_Europe_MK0005_it
1-2. Sicurezza dei bambini
comoda. Se l’ancoraggio superiore
della cintura di sicurezza è davanti
alla guida della cintura di sicurezza
del seggiolino per bambini, portare il
cuscino del sedile completamente
avanti.
z Quando si utilizza il sistema di rite-
nuta per bambini unitamente al
SecureGuard, accertarsi di far pas-
sare la cintura addominale nel Secu-
reGuard come illustrato in figura.
Consultando il manuale d’uso allegato al sistema di ritenuta per bambini, verificare
le modalità di installazione.
Metodo di installazione dei sistemi di ritenuta per bambini
Metodo di installazionePagina
Attacco con la cintura di sicu-
rezzaP. 6 3
Attacco di ancoraggio infe-
riore ISOFIXP. 6 4
Attacco ancoraggio superioreP. 6 5

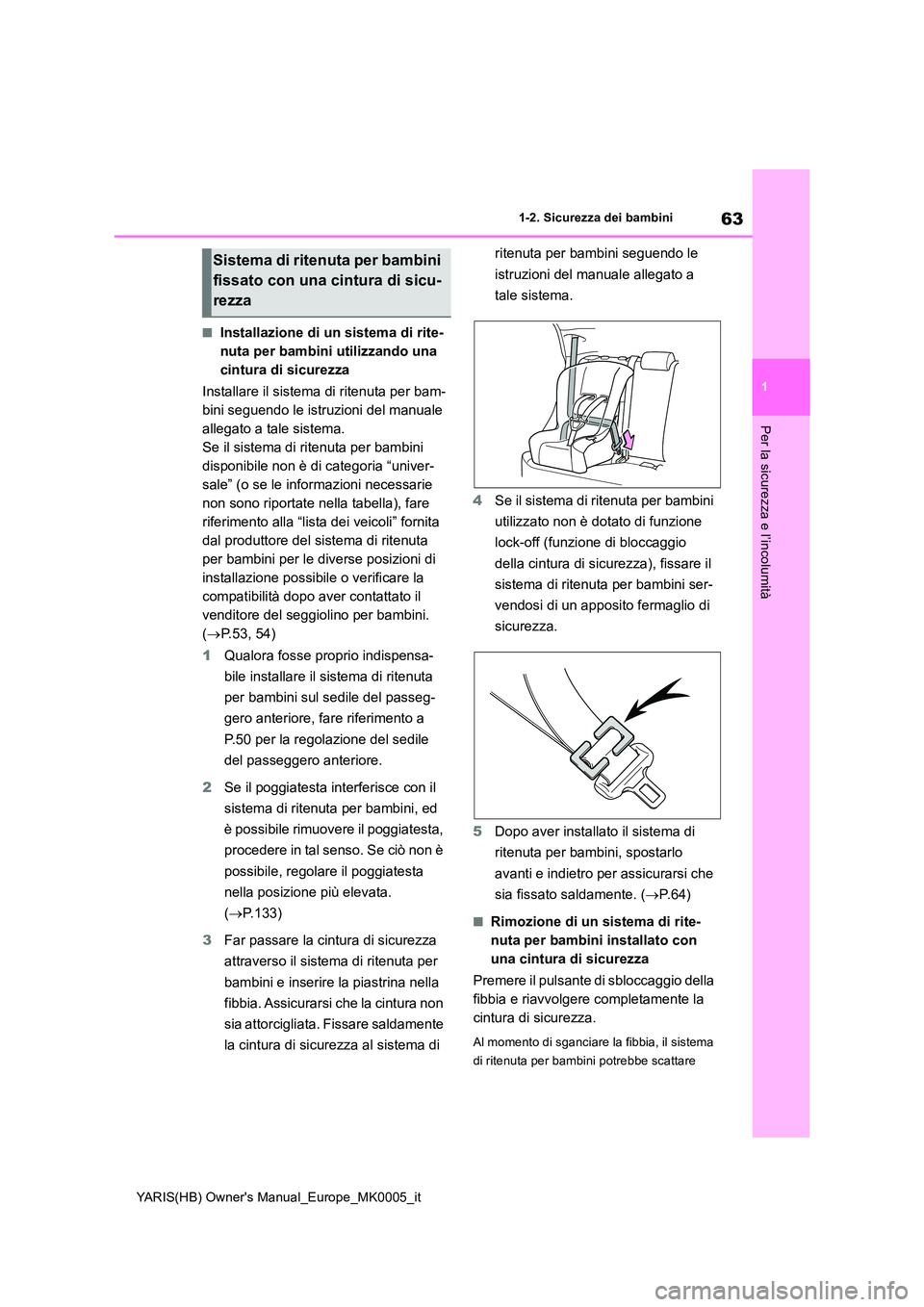

63
1
YARIS(HB) Owner's Manual_Europe_MK0005_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
■Installazione di un sistema di rite-
nuta per bambini utilizzando una
cintura di sicurezza
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
Se il sistema di ritenuta per bambini
disponibile non è di categoria “univer-
sale” (o se le informazioni necessarie
non sono riportate nella tabella), fare
riferimento alla “lista dei veicoli” fornita
dal produttore del sistema di ritenuta
per bambini per le diverse posizioni di
installazione possibile o verificare la
compatibilità dopo aver contattato il
venditore del seggiolino per bambini.
( →P.53, 54)
1 Qualora fosse proprio indispensa-
bile installare il sistema di ritenuta
per bambini sul sedile del passeg-
gero anteriore, fare riferimento a
P.50 per la regolazione del sedile
del passeggero anteriore.
2 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini, ed
è possibile rimuovere il poggiatesta,
procedere in tal senso. Se ciò non è
possibile, regolare il poggiatesta
nella posizione più elevata.
( →P.133)
3 Far passare la cintura di sicurezza
attraverso il sistema di ritenuta per
bambini e inserire la piastrina nella
fibbia. Assicurarsi che la cintura non
sia attorcigliata. Fissare saldamente
la cintura di sicurezza al sistema di
ritenuta per bambini seguendo le
istruzioni del manuale allegato a
tale sistema.
4 Se il sistema di ritenuta per bambini
utilizzato non è dotato di funzione
lock-off (funzione di bloccaggio
della cintura di sicurezza), fissare il
sistema di ritenuta per bambini ser-
vendosi di un apposito fermaglio di
sicurezza.
5 Dopo aver installato il sistema di
ritenuta per bambini, spostarlo
avanti e indietro per assicurarsi che
sia fissato saldamente. ( →P.64)
■Rimozione di un sistema di rite-
nuta per bambini installato con
una cintura di sicurezza
Premere il pulsante di sbloccaggio della
fibbia e riavvolgere completamente la
cintura di sicurezza.
Al momento di sganciare la fibbia, il sistema
di ritenuta per bambini potrebbe scattare
Sistema di ritenuta per bambini
fissato con una cintura di sicu-
rezza

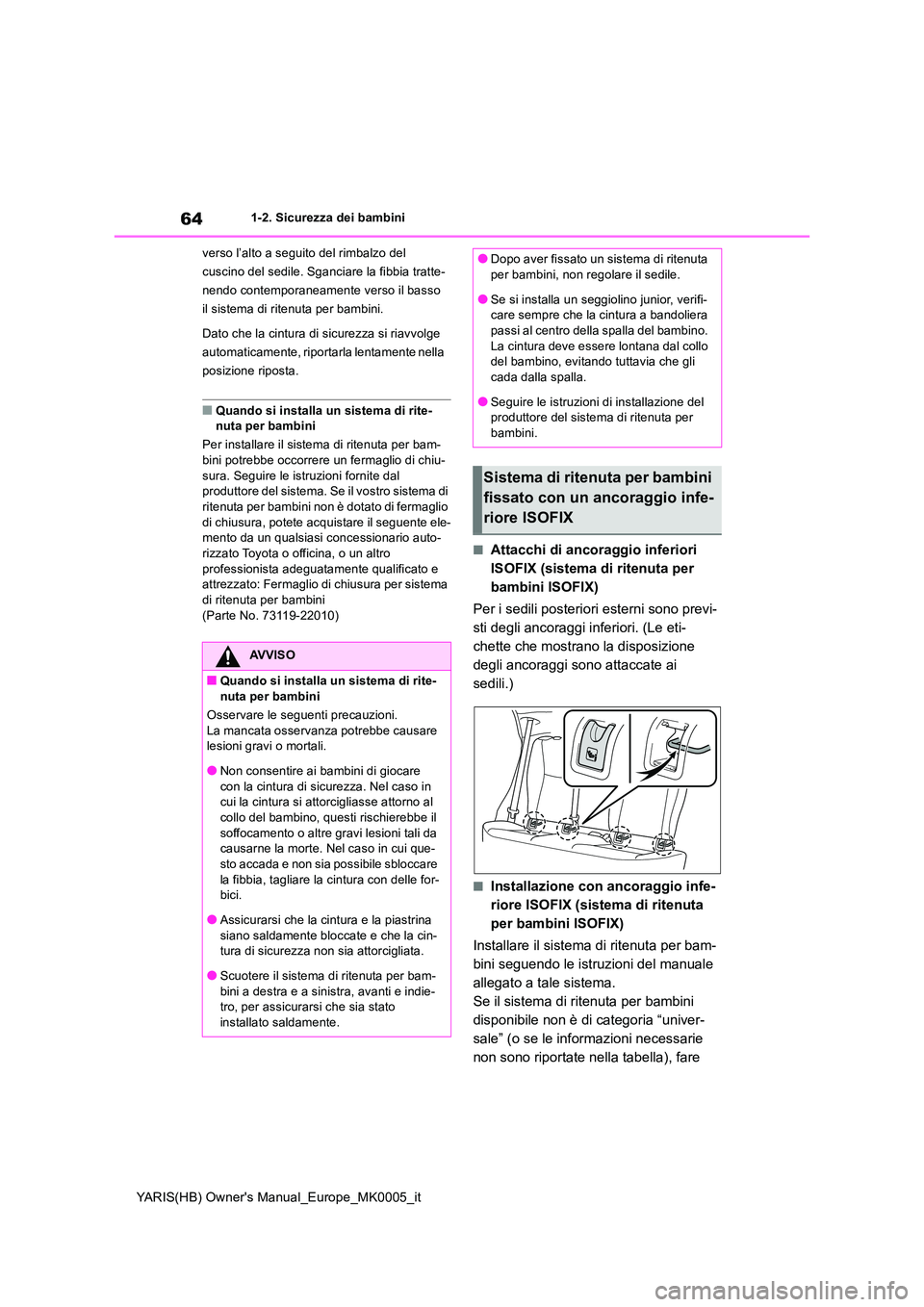

64
YARIS(HB) Owner's Manual_Europe_MK0005_it
1-2. Sicurezza dei bambini
verso l’alto a seguito del rimbalzo del
cuscino del sedile. Sganciare la fibbia tratte-
nendo contemporaneamente verso il basso
il sistema di ritenuta per bambini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, riportarla lentamente nella
posizione riposta.
■Quando si installa un sistema di rite- nuta per bambini
Per installare il sistema di ritenuta per bam- bini potrebbe occorrere un fermaglio di chiu-
sura. Seguire le istruzioni fornite dal produttore del sistema. Se il vostro sistema di ritenuta per bambini non è dotato di fermaglio
di chiusura, potete acquistare il seguente ele- mento da un qualsiasi concessionario auto-rizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato: Fermaglio di chiusura per sistema di ritenuta per bambini
(Parte No. 73119-22010)
■Attacchi di ancoraggio inferiori
ISOFIX (sistema di ritenuta per
bambini ISOFIX)
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi inferiori. (Le eti-
chette che mostrano la disposizione
degli ancoraggi sono attaccate ai
sedili.)
■Installazione con ancoraggio infe-
riore ISOFIX (sistema di ritenuta
per bambini ISOFIX)
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
allegato a tale sistema.
Se il sistema di ritenuta per bambini
disponibile non è di categoria “univer-
sale” (o se le informazioni necessarie
non sono riportate nella tabella), fare
AVVISO
■Quando si installa un sistema di rite- nuta per bambini
Osservare le seguenti precauzioni.
La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Non consentire ai bambini di giocare
con la cintura di sicurezza. Nel caso in cui la cintura si attorcigliasse attorno al collo del bambino, questi rischierebbe il
soffocamento o altre gravi lesioni tali da causarne la morte. Nel caso in cui que-sto accada e non sia possibile sbloccare
la fibbia, tagliare la cintura con delle for- bici.
●Assicurarsi che la cintura e la piastrina
siano saldamente bloccate e che la cin- tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di ritenuta per bam-
bini a destra e a sinistra, avanti e indie- tro, per assicurarsi che sia stato installato saldamente.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Se si installa un seggiolino junior, verifi-care sempre che la cintura a bandoliera passi al centro della spalla del bambino.
La cintura deve essere lontana dal collo del bambino, evitando tuttavia che gli cada dalla spalla.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per bambini.
Sistema di ritenuta per bambini
fissato con un ancoraggio infe-
riore ISOFIX

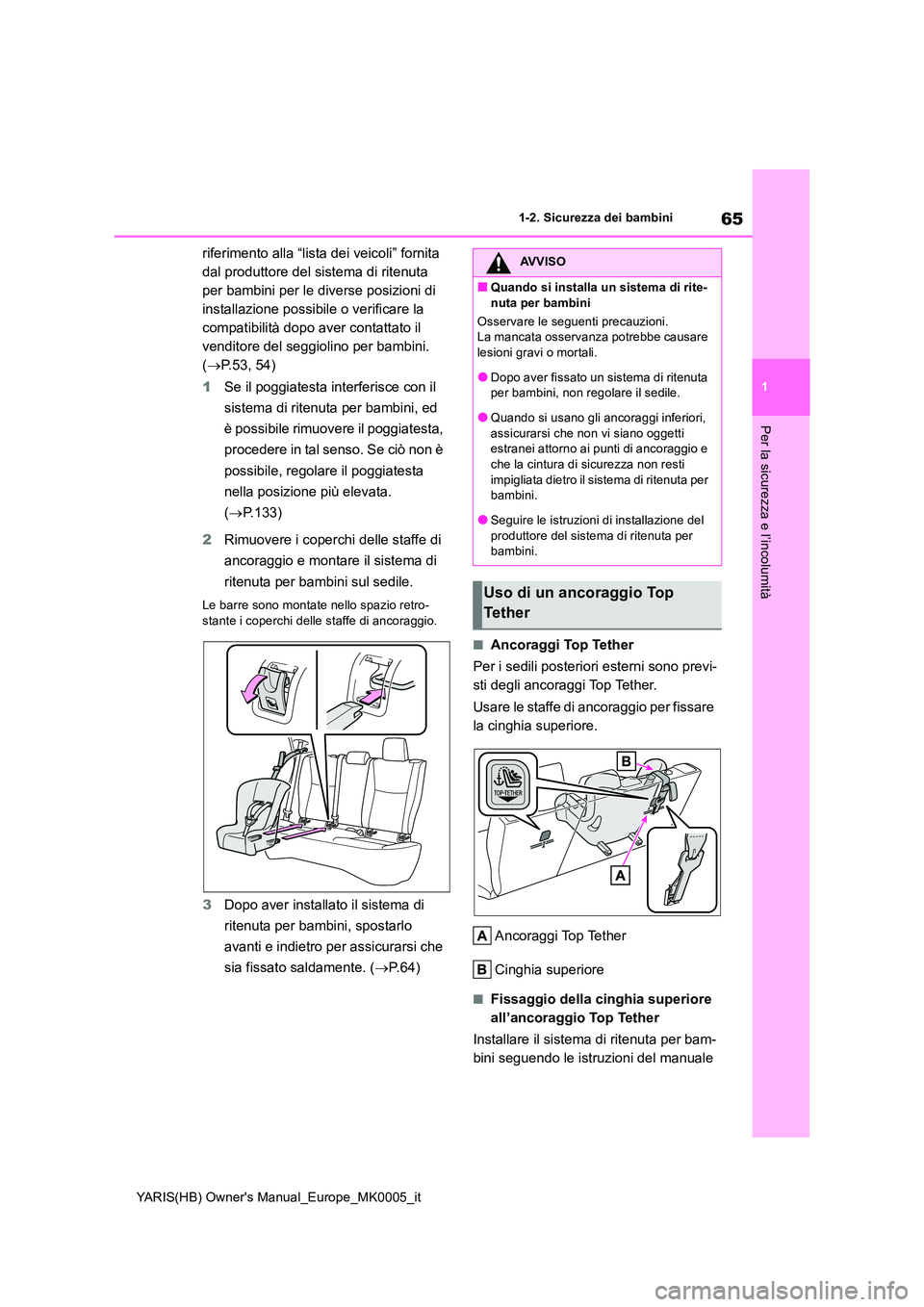

65
1
YARIS(HB) Owner's Manual_Europe_MK0005_it
1-2. Sicurezza dei bambini
Per la sicurezza e l’incolumità
riferimento alla “lista dei veicoli” fornita
dal produttore del sistema di ritenuta
per bambini per le diverse posizioni di
installazione possibile o verificare la
compatibilità dopo aver contattato il
venditore del seggiolino per bambini.
( →P.53, 54)
1 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini, ed
è possibile rimuovere il poggiatesta,
procedere in tal senso. Se ciò non è
possibile, regolare il poggiatesta
nella posizione più elevata.
( →P.133)
2 Rimuovere i coperchi delle staffe di
ancoraggio e montare il sistema di
ritenuta per bambini sul sedile.
Le barre sono montate nello spazio retro-
stante i coperchi delle staffe di ancoraggio.
3 Dopo aver installato il sistema di
ritenuta per bambini, spostarlo
avanti e indietro per assicurarsi che
sia fissato saldamente. ( →P. 6 4 )
■A n c o r a g g i To p Te t h e r
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi Top Tether.
Usare le staffe di ancoraggio per fissare
la cinghia superiore.
Ancoraggi Top Tether
Cinghia superiore
■Fissaggio della cinghia superiore
all’ancoraggio Top Tether
Installare il sistema di ritenuta per bam-
bini seguendo le istruzioni del manuale
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Osservare le seguenti precauzioni. La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Quando si usano gli ancoraggi inferiori,
assicurarsi che non vi siano oggetti estranei attorno ai punti di ancoraggio e che la cintura di sicurezza non resti
impigliata dietro il sistema di ritenuta per bambini.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per bambini.
Uso di un ancoraggio Top
Te t h e r

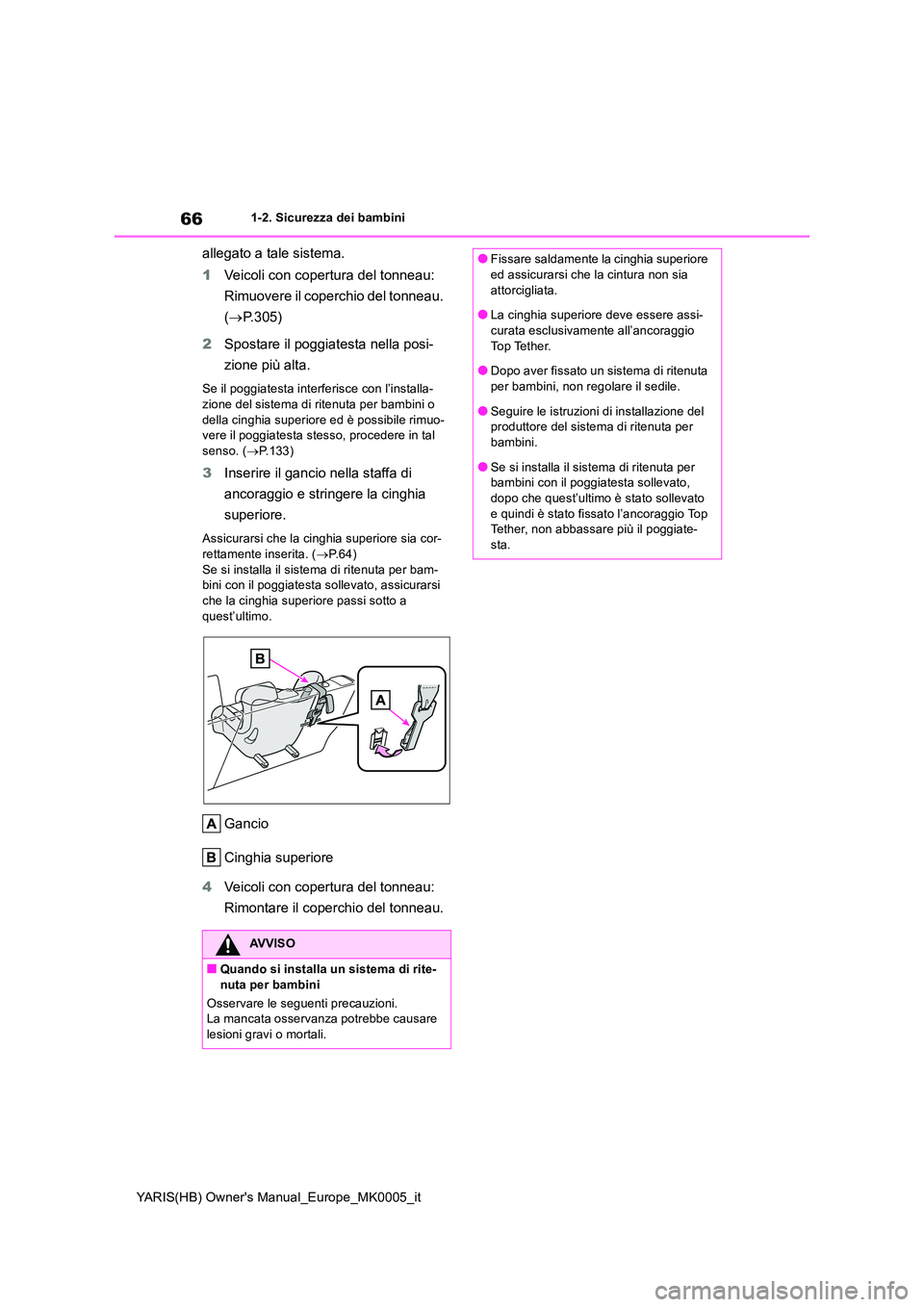

66
YARIS(HB) Owner's Manual_Europe_MK0005_it
1-2. Sicurezza dei bambini
allegato a tale sistema.
1 Veicoli con copertura del tonneau:
Rimuovere il coperchio del tonneau.
( →P.305)
2 Spostare il poggiatesta nella posi-
zione più alta.
Se il poggiatesta interferisce con l’installa- zione del sistema di ritenuta per bambini o
della cinghia superiore ed è possibile rimuo- vere il poggiatesta stesso, procedere in tal senso. ( →P.133)
3Inserire il gancio nella staffa di
ancoraggio e stringere la cinghia
superiore.
Assicurarsi che la cinghia superiore sia cor- rettamente inserita. ( →P. 6 4 )
Se si installa il sistema di ritenuta per bam- bini con il poggiatesta sollevato, assicurarsi che la cinghia superiore passi sotto a
quest’ultimo.
Gancio
Cinghia superiore
4 Veicoli con copertura del tonneau:
Rimontare il coperchio del tonneau.
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Osservare le seguenti precauzioni. La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Fissare saldamente la cinghia superiore ed assicurarsi che la cintura non sia
attorcigliata.
●La cinghia superiore deve essere assi- curata esclusivamente all’ancoraggio
Top Tether.
●Dopo aver fissato un sistema di ritenuta per bambini, non regolare il sedile.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per bambini.
●Se si installa il sistema di ritenuta per bambini con il poggiatesta sollevato, dopo che quest’ultimo è stato sollevato
e quindi è stato fissato l’ancoraggio Top Tether, non abbassare più il poggiate-sta.

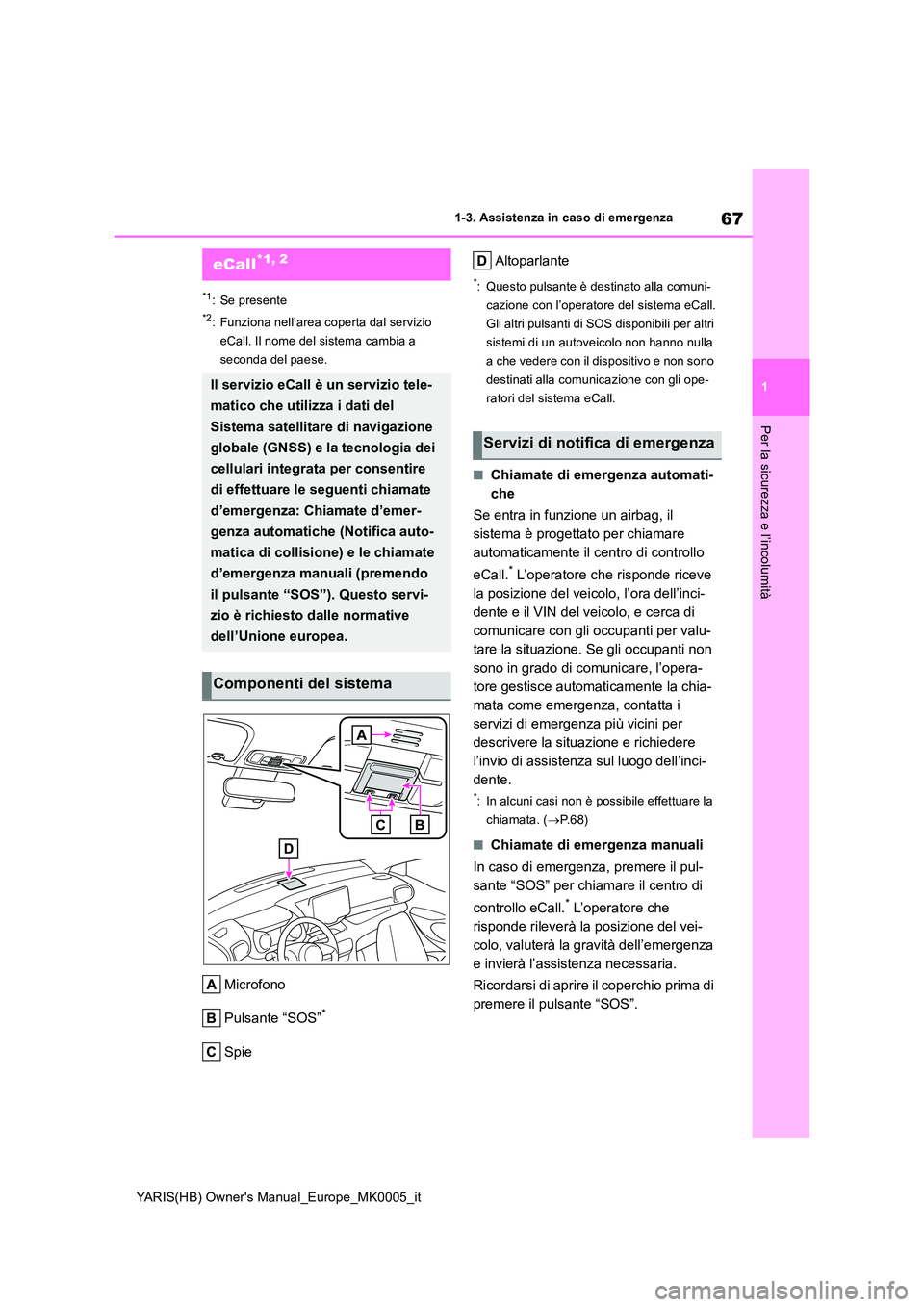

67
1
YARIS(HB) Owner's Manual_Europe_MK0005_it
1-3. Assistenza in caso di emergenza
Per la sicurezza e l’incolumità
1-3.Assistenz a in cas o d i emergenz a
*1: Se presente
*2: Funziona nell’area coperta dal servizio
eCall. Il nome del sistema cambia a
seconda del paese.
Microfono
Pulsante “SOS”*
Spie
Altoparlante
*: Questo pulsante è destinato alla comuni-
cazione con l’operatore del sistema eCall.
Gli altri pulsanti di SOS disponibili per altri
sistemi di un autoveicolo non hanno nulla
a che vedere con il dispositivo e non sono
destinati alla comunicazione con gli ope-
ratori del sistema eCall.
■Chiamate di emergenza automati-
che
Se entra in funzione un airbag, il
sistema è progettato per chiamare
automaticamente il centro di controllo
eCall.* L’operatore che risponde riceve
la posizione del veicolo, l’ora dell’inci-
dente e il VIN del veicolo, e cerca di
comunicare con gli occupanti per valu-
tare la situazione. Se gli occupanti non
sono in grado di comunicare, l’opera-
tore gestisce automaticamente la chia-
mata come emergenza, contatta i
servizi di emergenza più vicini per
descrivere la situazione e richiedere
l’invio di assistenza sul luogo dell’inci-
dente.
*: In alcuni casi non è possibile effettuare la
chiamata. ( →P. 6 8 )
■Chiamate di emergenza manuali
In caso di emergenza, premere il pul-
sante “SOS” per chiamare il centro di
controllo eCall.* L’operatore che
risponde rileverà la posizione del vei-
colo, valuterà la gravità dell’emergenza
e invierà l’assistenza necessaria.
Ricordarsi di aprire il coperchio prima di
premere il pulsante “SOS”.
eCall*1, 2
Il servizio eCall è un servizio tele-
matico che utilizza i dati del
Sistema satellitare di navigazione
globale (GNSS) e la tecnologia dei
cellulari integrata per consentire
di effettuare le seguenti chiamate
d’emergenza: Chiamate d’emer-
genza automatiche (Notifica auto-
matica di collisione) e le chiamate
d’emergenza manuali (premendo
il pulsante “SOS”). Questo servi-
zio è richiesto dalle normative
dell’Unione europea.
Componenti del sistema
Servizi di notifica di emergenza

68
YARIS(HB) Owner's Manual_Europe_MK0005_it

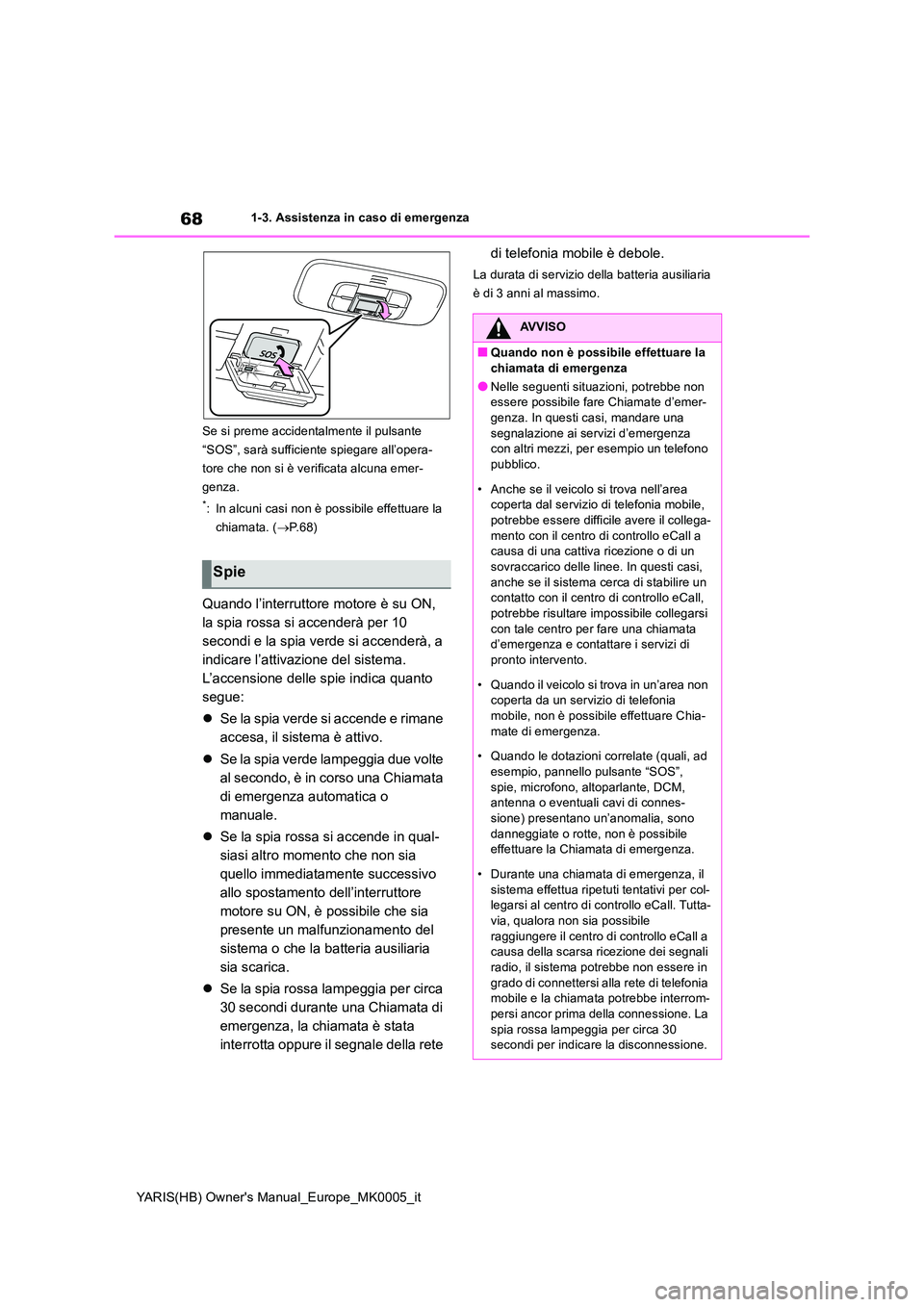

1-3. Assistenza in caso di emergenza
Se si preme accidentalmente il pulsante
“SOS”, sarà sufficiente spiegare all’opera-
tore che non si è verificata alcuna emer-
genza.
*: In alcuni casi non è possibile effettuare la
chiamata. ( →P.68)
Quando l’interruttore motore è su ON,
la spia rossa si accenderà per 10
secondi e la spia verde si accenderà, a
indicare l’attivazione del sistema.
L’accensione delle spie indica quanto
segue:
z Se la spia verde si accende e rimane
accesa, il sistema è attivo.
z Se la spia verde lampeggia due volte
al secondo, è in corso una Chiamata
di emergenza automatica o
manuale.
z Se la spia rossa si accende in qual-
siasi altro momento che non sia
quello immediatamente successivo
allo spostamento dell’interruttore
motore su ON, è possibile che sia
presente un malfunzionamento del
sistema o che la batteria ausiliaria
sia scarica.
z Se la spia rossa lampeggia per circa
30 secondi durante una Chiamata di
emergenza, la chiamata è stata
interrotta oppure il segnale della rete
di telefonia mobile è debole.
La durata di servizio della batteria ausiliaria
è di 3 anni al massimo.
Spie
AVVISO
■Quando non è possibile effettuare la
chiamata di emergenza
●Nelle seguenti situazioni, potrebbe non essere possibile fare Chiamate d’emer-genza. In questi casi, mandare una
segnalazione ai servizi d’emergenza con altri mezzi, per esempio un telefono pubblico.
• Anche se il veicolo si trova nell’area coperta dal servizio di telefonia mobile, potrebbe essere difficile avere il collega-
mento con il centro di controllo eCall a causa di una cattiva ricezione o di un sovraccarico delle linee. In questi casi,
anche se il sistema cerca di stabilire un contatto con il centro di controllo eCall, potrebbe risultare impossibile collegarsi
con tale centro per fare una chiamata d’emergenza e contattare i servizi di pronto intervento.
• Quando il veicolo si trova in un’area non coperta da un servizio di telefonia
mobile, non è possibile effettuare Chia- mate di emergenza.
• Quando le dotazioni correlate (quali, ad
esempio, pannello pulsante “SOS”, spie, microfono, altoparlante, DCM, antenna o eventuali cavi di connes-
sione) presentano un’anomalia, sono danneggiate o rotte, non è possibile effettuare la Chiamata di emergenza.
• Durante una chiamata di emergenza, il sistema effettua ripetuti tentativi per col-legarsi al centro di controllo eCall. Tutta-
via, qualora non sia possibile raggiungere il centro di controllo eCall a causa della scarsa ricezione dei segnali
radio, il sistema potrebbe non essere in grado di connettersi alla rete di telefonia mobile e la chiamata potrebbe interrom-
persi ancor prima della connessione. La spia rossa lampeggia per circa 30 secondi per indicare la disconnessione.

69
1
YARIS(HB) Owner's Manual_Europe_MK0005_it

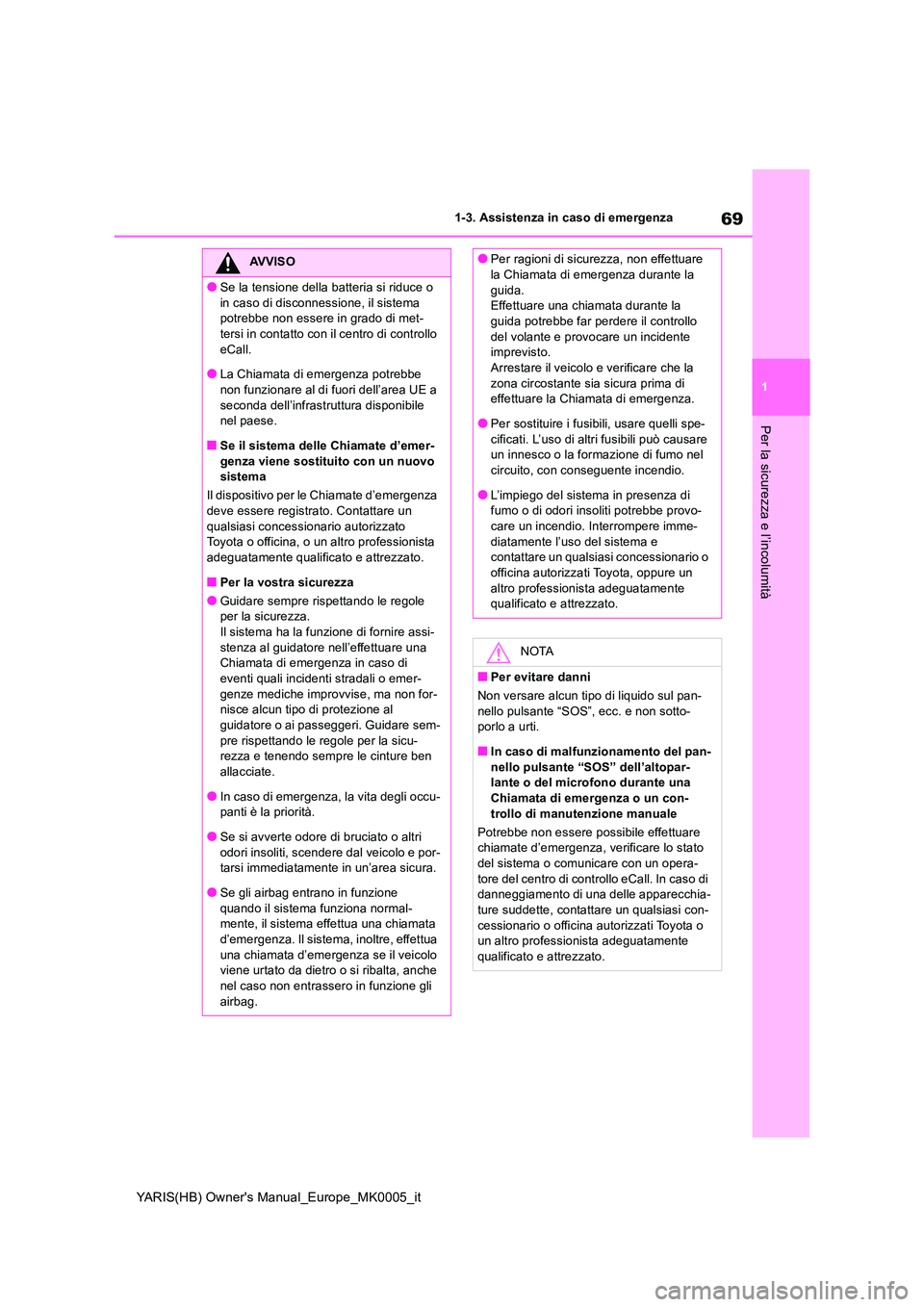

1-3. Assistenza in caso di emergenza
Per la sicurezza e l’incolumità
AVVISO
●Se la tensione della batteria si riduce o
in caso di disconnessione, il sistema potrebbe non essere in grado di met-tersi in contatto con il centro di controllo
eCall.
●La Chiamata di emergenza potrebbe non funzionare al di fuori dell’area UE a
seconda dell’infrastruttura disponibile nel paese.
■Se il sistema delle Chiamate d’emer-
genza viene sostituito con un nuovo sistema
Il dispositivo per le Chiamate d’emergenza deve essere registrato. Contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■Per la vostra sicurezza
●Guidare sempre rispettando le regole per la sicurezza.Il sistema ha la funzione di fornire assi-
stenza al guidatore nell’effettuare una Chiamata di emergenza in caso di eventi quali incidenti stradali o emer-
genze mediche improvvise, ma non for- nisce alcun tipo di protezione al
guidatore o ai passeggeri. Guidare sem- pre rispettando le regole per la sicu-rezza e tenendo sempre le cinture ben
allacciate.
●In caso di emergenza, la vita degli occu- panti è la priorità.
●Se si avverte odore di bruciato o altri odori insoliti, scendere dal veicolo e por-tarsi immediatamente in un’area sicura.
●Se gli airbag entrano in funzione quando il sistema funziona normal-mente, il sistema effettua una chiamata
d’emergenza. Il sistema, inoltre, effettua una chiamata d’emergenza se il veicolo viene urtato da dietro o si ribalta, anche
nel caso non entrassero in funzione gli airbag.
●Per ragioni di sicurezza, non effettuare la Chiamata di emergenza durante la
guida. Effettuare una chiamata durante la guida potrebbe far perdere il controllo
del volante e provocare un incidente imprevisto.Arrestare il veicolo e verificare che la
zona circostante sia sicura prima di effettuare la Chiamata di emergenza.
●Per sostituire i fusibili, usare quelli spe-
cificati. L’uso di altri fusibili può causare un innesco o la formazione di fumo nel circuito, con conseguente incendio.
●L’impiego del sistema in presenza di fumo o di odori insoliti potrebbe provo-care un incendio. Interrompere imme-
diatamente l’uso del sistema e contattare un qualsiasi concessionario o officina autorizzati Toyota, oppure un
altro professionista adeguatamente qualificato e attrezzato.
NOTA
■Per evitare danni
Non versare alcun tipo di liquido sul pan-
nello pulsante “SOS”, ecc. e non sotto- porlo a urti.
■In caso di malfunzionamento del pan-
nello pulsante “SOS” dell’altopar- lante o del microfono durante una Chiamata di emergenza o un con-
trollo di manutenzione manuale
Potrebbe non essere possibile effettuare chiamate d’emergenza, verificare lo stato del sistema o comunicare con un opera-
tore del centro di controllo eCall. In caso di danneggiamento di una delle apparecchia-ture suddette, contattare un qualsiasi con-
cessionario o officina autorizzati Toyota o un altro professionista adeguatamente qualificato e attrezzato.

70
YARIS(HB) Owner's Manual_Europe_MK0005_it

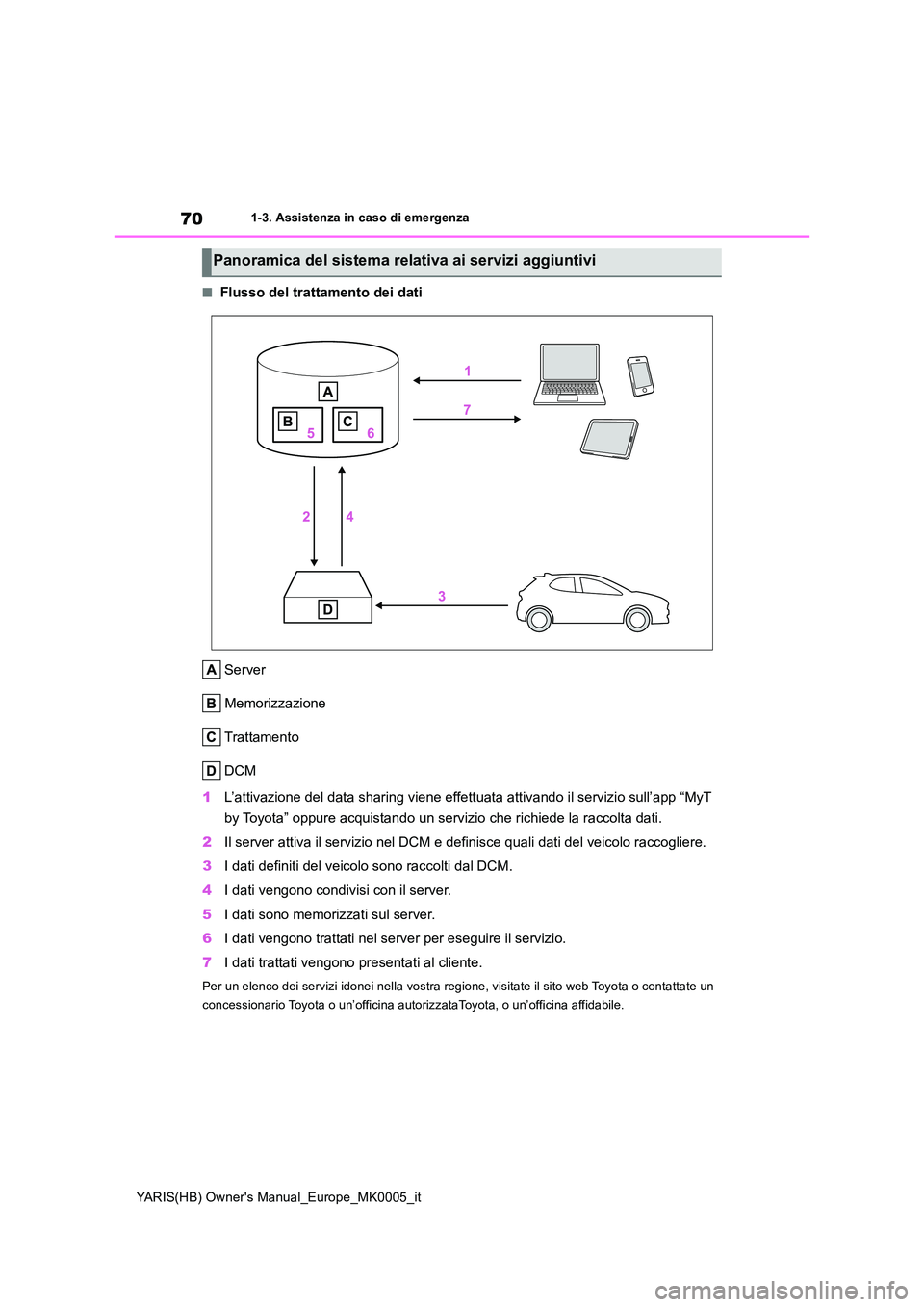

1-3. Assistenza in caso di emergenza
■Flusso del trattamento dei dati
Server
Memorizzazione
Trattamento
DCM
1 L’attivazione del data sharing viene effettuata attivando il servizio sull’app “MyT
by Toyota” oppure acquistando un servizio che richiede la raccolta dati.
2 Il server attiva il servizio nel DCM e definisce quali dati del veicolo raccogliere.
3 I dati definiti del veicolo sono raccolti dal DCM.
4 I dati vengono condivisi con il server.
5 I dati sono memorizzati sul server.
6 I dati vengono trattati nel server per eseguire il servizio.
7 I dati trattati vengono presentati al cliente.
Per un elenco dei servizi idonei nella vostra regione, visitate il sito web Toyota o contattate un
concessionario Toyota o un’officina autorizzataToyota, o un’officina affidabile.
Panoramica del sistema relativa ai servizi aggiuntivi
