TOYOTA YARIS 2021 Notices Demploi (in French)

361
6
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même
Entretien et soin

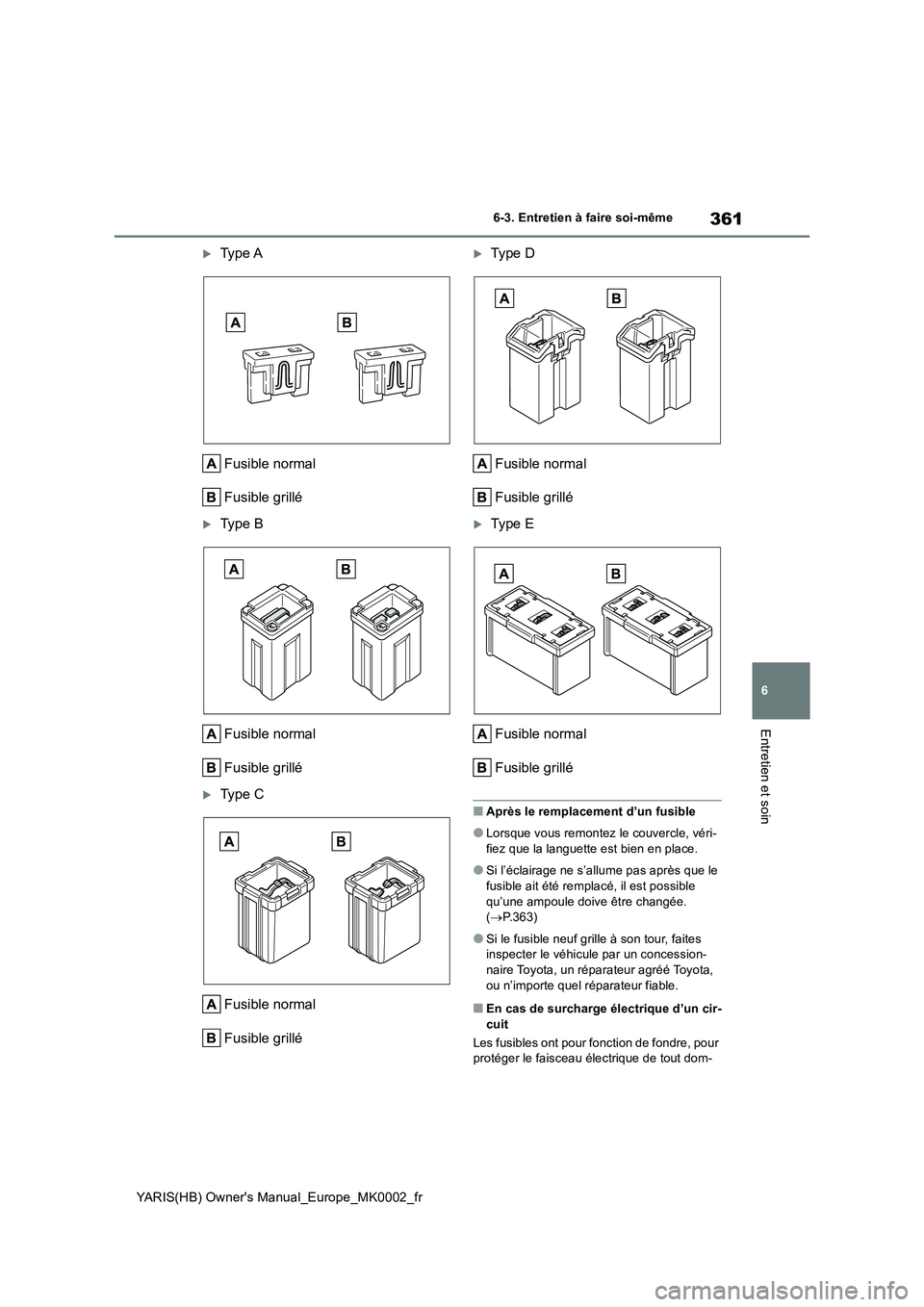

Ty p e A
Fusible normal
Fusible grillé
Ty p e B
Fusible normal
Fusible grillé
Ty p e C
Fusible normal
Fusible grillé
Type D
Fusible normal
Fusible grillé
Type E
Fusible normal
Fusible grillé
■Après le remplacement d’un fusible
●Lorsque vous remontez le couvercle, véri-
fiez que la languette est bien en place.
●Si l’éclairage ne s’allume pas après que le
fusible ait été remplacé, il est possible
qu’une ampoule doive être changée.
(→P.363)
●Si le fusible neuf grille à son tour, faites
inspecter le véhicule par un concession-
naire Toyota, un réparateur agréé Toyota,
ou n’importe quel réparateur fiable.
■En cas de surcharge électrique d’un cir-
cuit
Les fusibles ont pour fonction de fondre, pour
protéger le faisceau électrique de tout dom-

362
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même

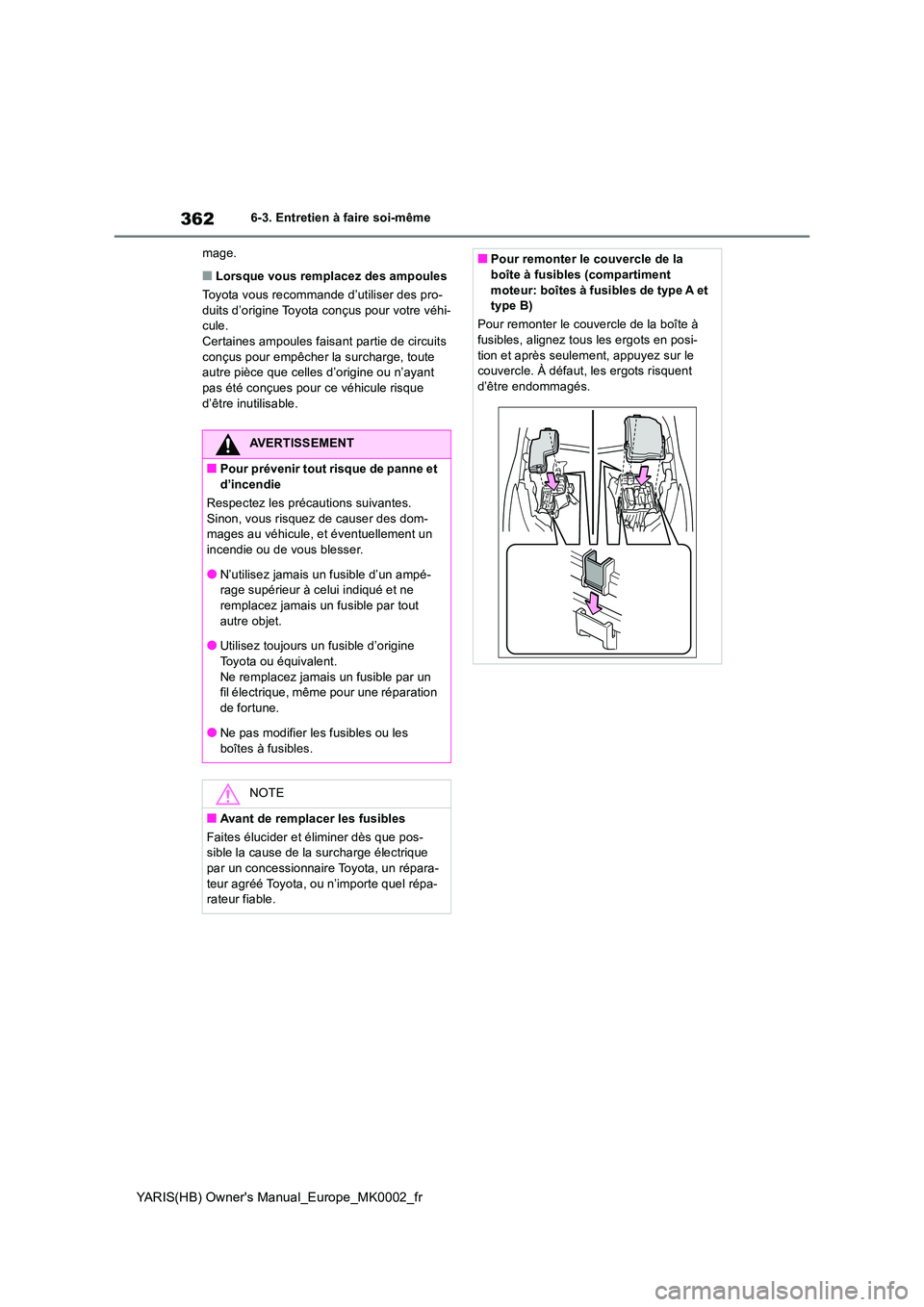

mage.
■Lorsque vous remplacez des ampoules
Toyota vous recommande d’utiliser des pro- duits d’origine Toyota conçus pour votre véhi-cule.
Certaines ampoules faisant partie de circuits conçus pour empêcher la surcharge, toute autre pièce que celles d’origine ou n’ayant
pas été conçues pour ce véhicule risque d’être inutilisable.
AVERTISSEMENT
■Pour prévenir tout risque de panne et
d’incendie
Respectez les précautions suivantes. Sinon, vous risquez de causer des dom-mages au véhicule, et éventuellement un
incendie ou de vous blesser.
●N’utilisez jamais un fusible d’un ampé- rage supérieur à celui indiqué et ne
remplacez jamais un fusible par tout autre objet.
●Utilisez toujours un fusible d’origine
Toyota ou équivalent. Ne remplacez jamais un fusible par un fil électrique, même pour une réparation
de fortune.
●Ne pas modifier les fusibles ou les
boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que pos- sible la cause de la surcharge électrique
par un concessionnaire Toyota, un répara- teur agréé Toyota, ou n’importe quel répa-rateur fiable.
■Pour remonter le couvercle de la boîte à fusibles (compartiment
moteur: boîtes à fusibles de type A et type B)
Pour remonter le couvercle de la boîte à fusibles, alignez tous les ergots en posi-
tion et après seulement, appuyez sur le couvercle. À défaut, les ergots risquent d’être endommagés.

363
6
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même
Entretien et soin

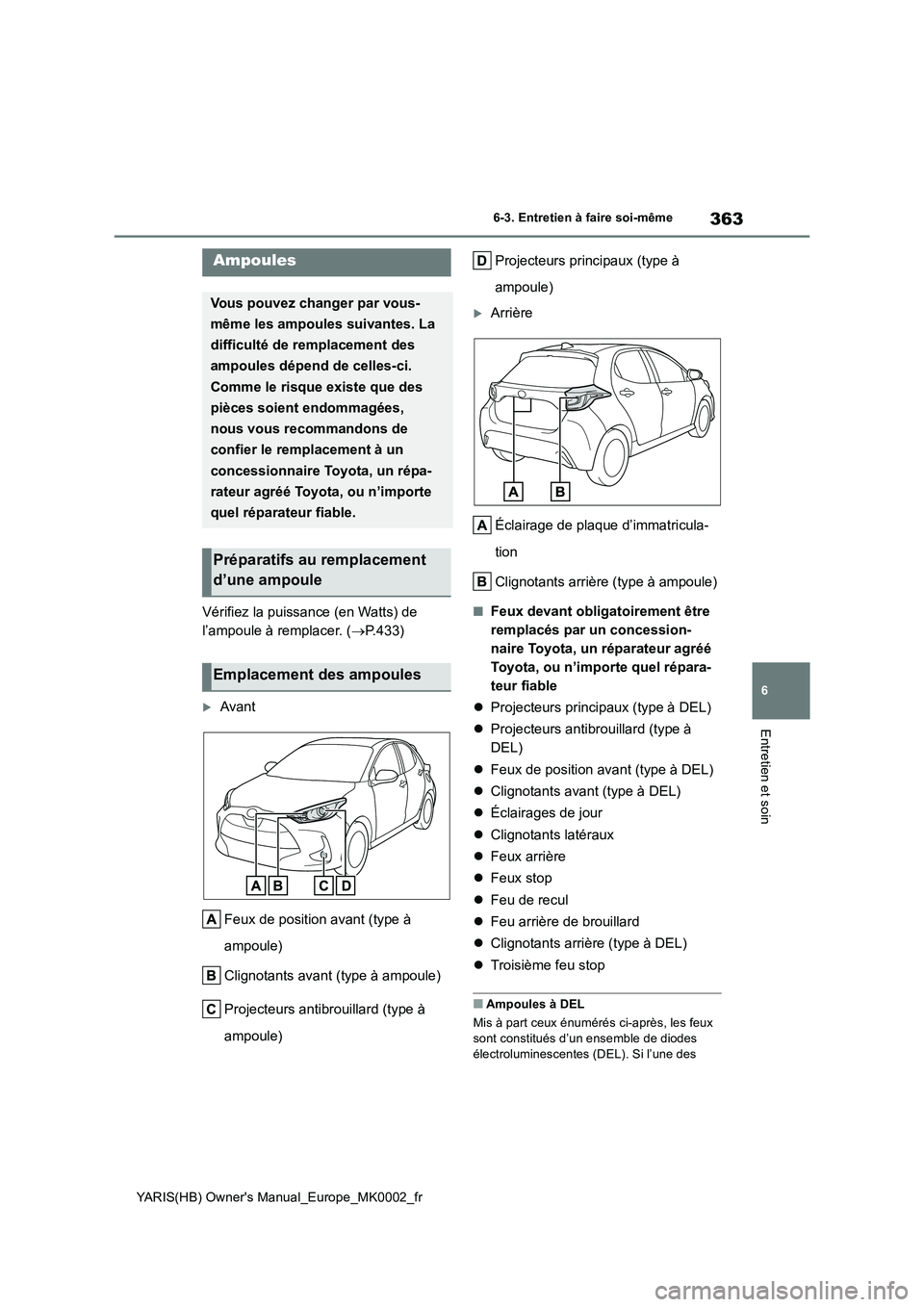

Vérifiez la puissance (en Watts) de
l’ampoule à remplacer. ( →P.433)
Avant
Feux de position avant (type à
ampoule)
Clignotants avant (type à ampoule)
Projecteurs antibrouillard (type à
ampoule)
Projecteurs principaux (type à
ampoule)
Arrière
Éclairage de plaque d’immatricula-
tion
Clignotants arrière (type à ampoule)
■Feux devant obligatoirement être
remplacés par un concession-
naire Toyota, un réparateur agréé
Toyota, ou n’importe quel répara-
teur fiable
z Projecteurs principaux (type à DEL)
z Projecteurs antibrouillard (type à
DEL)
z Feux de position avant (type à DEL)
z Clignotants avant (type à DEL)
z Éclairages de jour
z Clignotants latéraux
z Feux arrière
z Feux stop
z Feu de recul
z Feu arrière de brouillard
z Clignotants arrière (type à DEL)
z Troisième feu stop
■Ampoules à DEL
Mis à part ceux énumérés ci-après, les feux sont constitués d’un ensemble de diodes
électroluminescentes (DEL). Si l’une des
Ampoules
Vous pouvez changer par vous-
même les ampoules suivantes. La
difficulté de remplacement des
ampoules dépend de celles-ci.
Comme le risque existe que des
pièces soient endommagées,
nous vous recommandons de
confier le remplacement à un
concessionnaire Toyota, un répa-
rateur agréé Toyota, ou n’importe
quel réparateur fiable.
Préparatifs au remplacement
d’une ampoule
Emplacement des ampoules

364
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même

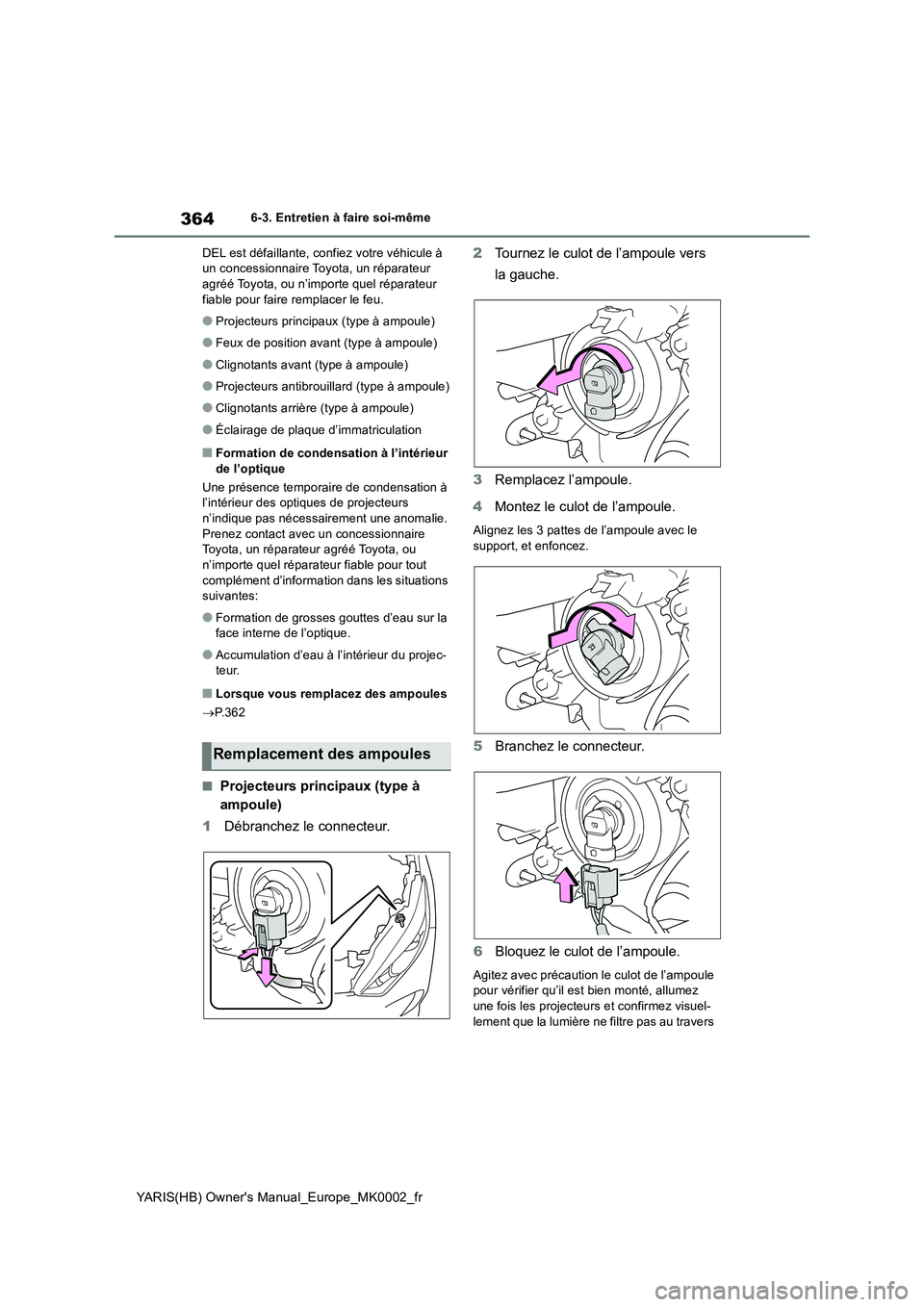

DEL est défaillante, confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur
fiable pour faire remplacer le feu.
●Projecteurs principaux (type à ampoule)
●Feux de position avant (type à ampoule)
●Clignotants avant (type à ampoule)
●Projecteurs antibrouillard (type à ampoule)
●Clignotants arrière (type à ampoule)
●Éclairage de plaque d’immatriculation
■Formation de condensation à l’intérieur de l’optique
Une présence temporaire de condensation à l’intérieur des opti ques de projecteurs
n’indique pas nécessairement une anomalie. Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou
n’importe quel réparateur fiable pour tout complément d’information dans les situations suivantes:
●Formation de grosses gouttes d’eau sur la face interne de l’optique.
●Accumulation d’eau à l’intérieur du projec-teur.
■Lorsque vous remplacez des ampoules
→ P.362
■Projecteurs principaux (type à
ampoule)
1 Débranchez le connecteur.
2 Tournez le culot de l’ampoule vers
la gauche.
3 Remplacez l’ampoule.
4 Montez le culot de l’ampoule.
Alignez les 3 pattes de l’ampoule avec le support, et enfoncez.
5 Branchez le connecteur.
6 Bloquez le culot de l’ampoule.
Agitez avec précaution le culot de l’ampoule pour vérifier qu’il est bien monté, allumez
une fois les projecteurs et confirmez visuel- lement que la lumière ne filtre pas au travers
Remplacement des ampoules

365
6
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même
Entretien et soin

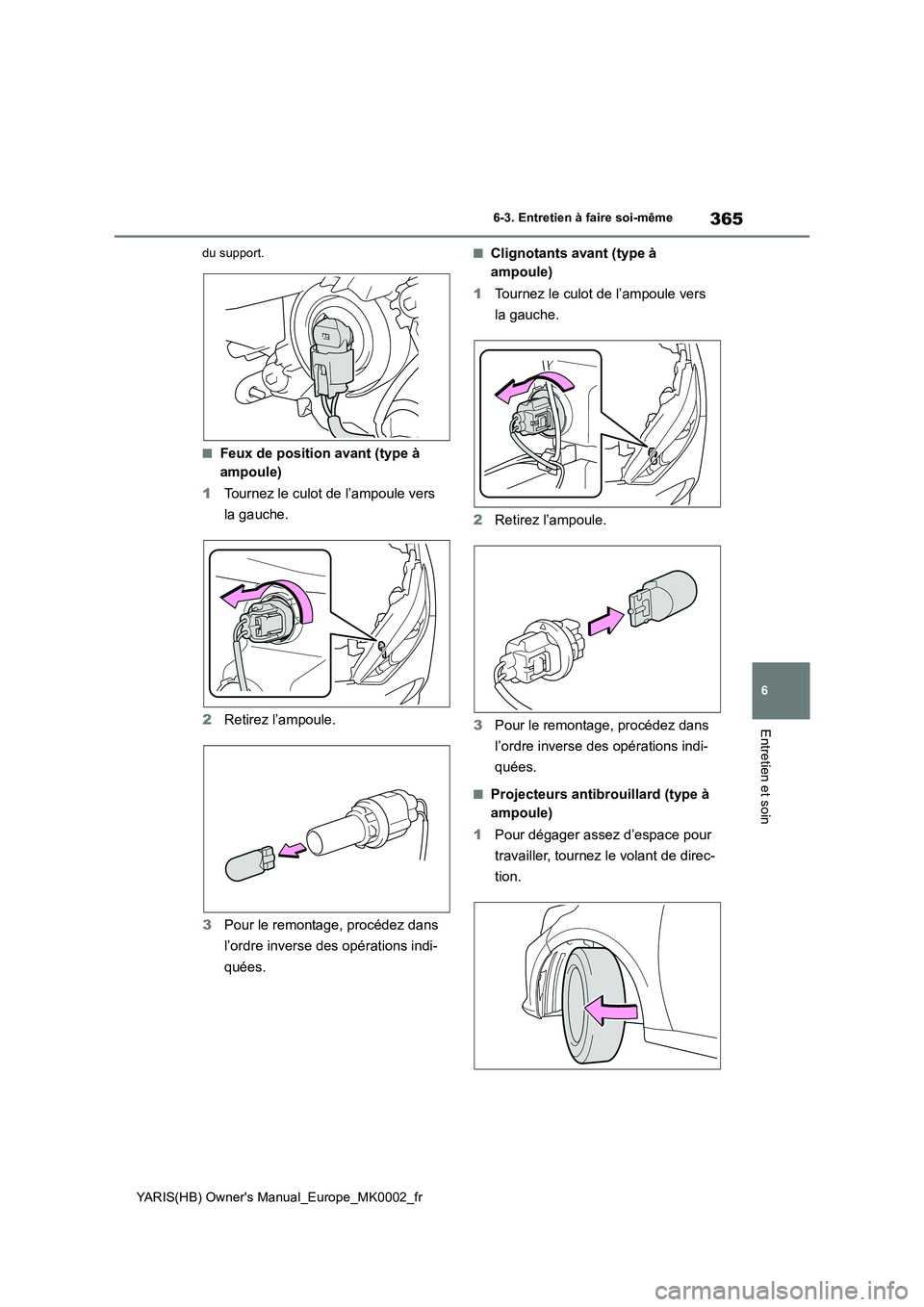

du support.
■Feux de position avant (type à
ampoule)
1 Tournez le culot de l’ampoule vers
la gauche.
2 Retirez l’ampoule.
3 Pour le remontage, procédez dans
l’ordre inverse des opérations indi-
quées.
■Clignotants avant (type à
ampoule)
1 Tournez le culot de l’ampoule vers
la gauche.
2 Retirez l’ampoule.
3 Pour le remontage, procédez dans
l’ordre inverse des opérations indi-
quées.
■Projecteurs antibrouillard (type à
ampoule)
1 Pour dégager assez d’espace pour
travailler, tournez le volant de direc-
tion.

366
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même

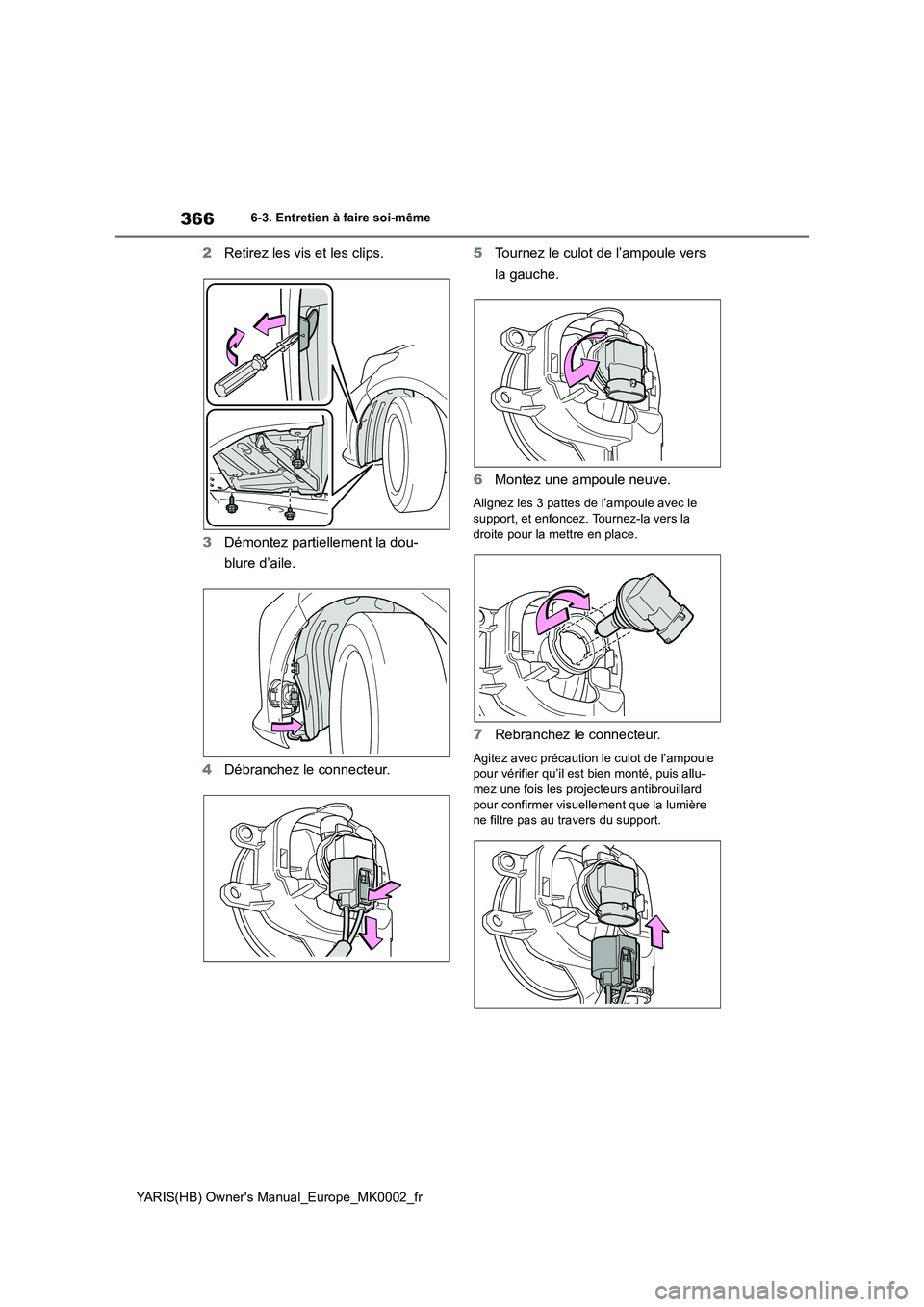

2Retirez les vis et les clips.
3 Démontez partiellement la dou-
blure d’aile.
4 Débranchez le connecteur.
5 Tournez le culot de l’ampoule vers
la gauche.
6 Montez une ampoule neuve.
Alignez les 3 pattes de l’ampoule avec le support, et enfoncez. Tournez-la vers la
droite pour la mettre en place.
7 Rebranchez le connecteur.
Agitez avec précaution le culot de l’ampoule pour vérifier qu’il est bien monté, puis allu-mez une fois les projecteurs antibrouillard
pour confirmer visuellement que la lumière ne filtre pas au travers du support.

367
6
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même
Entretien et soin

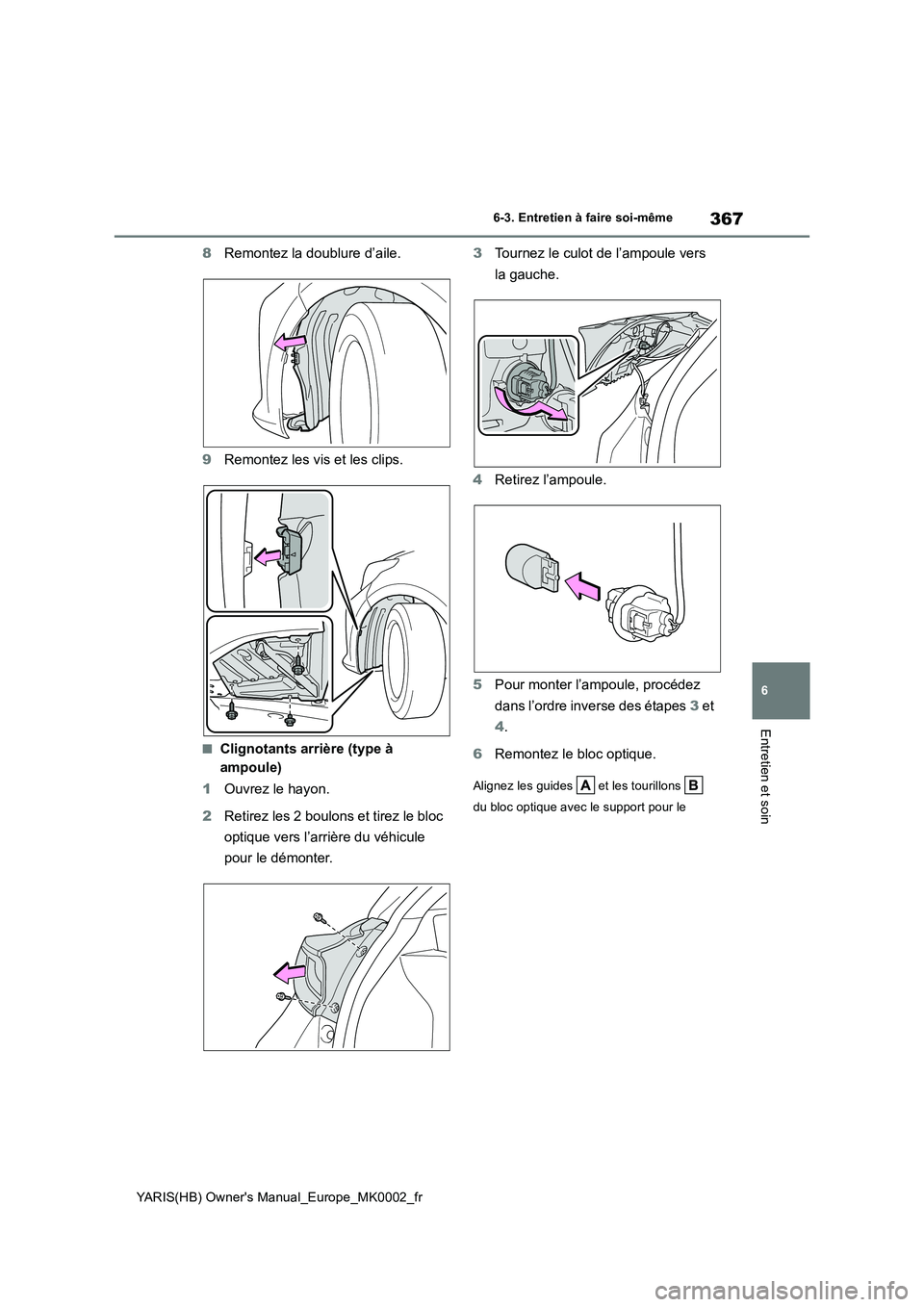

8Remontez la doublure d’aile.
9 Remontez les vis et les clips.
■Clignotants arrière (type à
ampoule)
1 Ouvrez le hayon.
2 Retirez les 2 boulons et tirez le bloc
optique vers l’arrière du véhicule
pour le démonter.
3 Tournez le culot de l’ampoule vers
la gauche.
4 Retirez l’ampoule.
5 Pour monter l’ampoule, procédez
dans l’ordre inverse des étapes 3 et
4 .
6 Remontez le bloc optique.
Alignez les guides et les tourillons
du bloc optique avec le support pour le

368
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même

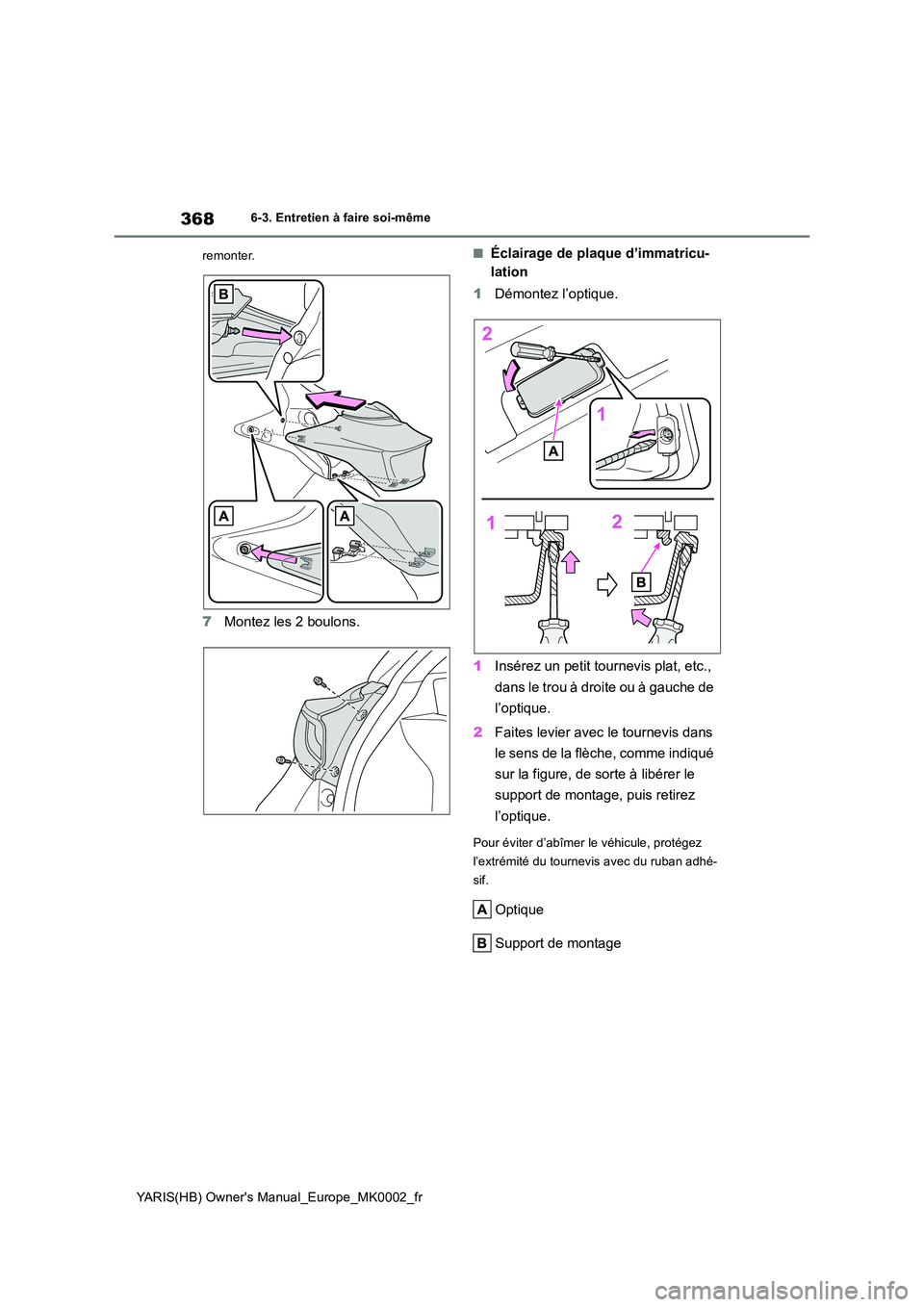

remonter.
7 Montez les 2 boulons.
■Éclairage de plaque d’immatricu-
lation
1 Démontez l’optique.
1 Insérez un petit tournevis plat, etc.,
dans le trou à droite ou à gauche de
l’optique.
2 Faites levier avec le tournevis dans
le sens de la flèche, comme indiqué
sur la figure, de sorte à libérer le
support de montage, puis retirez
l’optique.
Pour éviter d’abîmer le véhicule, protégez
l’extrémité du tournevis avec du ruban adhé-
sif.
Optique
Support de montage

369
6
YARIS(HB) Owner's Manual_Europe_MK0002_fr
6-3. Entretien à faire soi-même
Entretien et soin

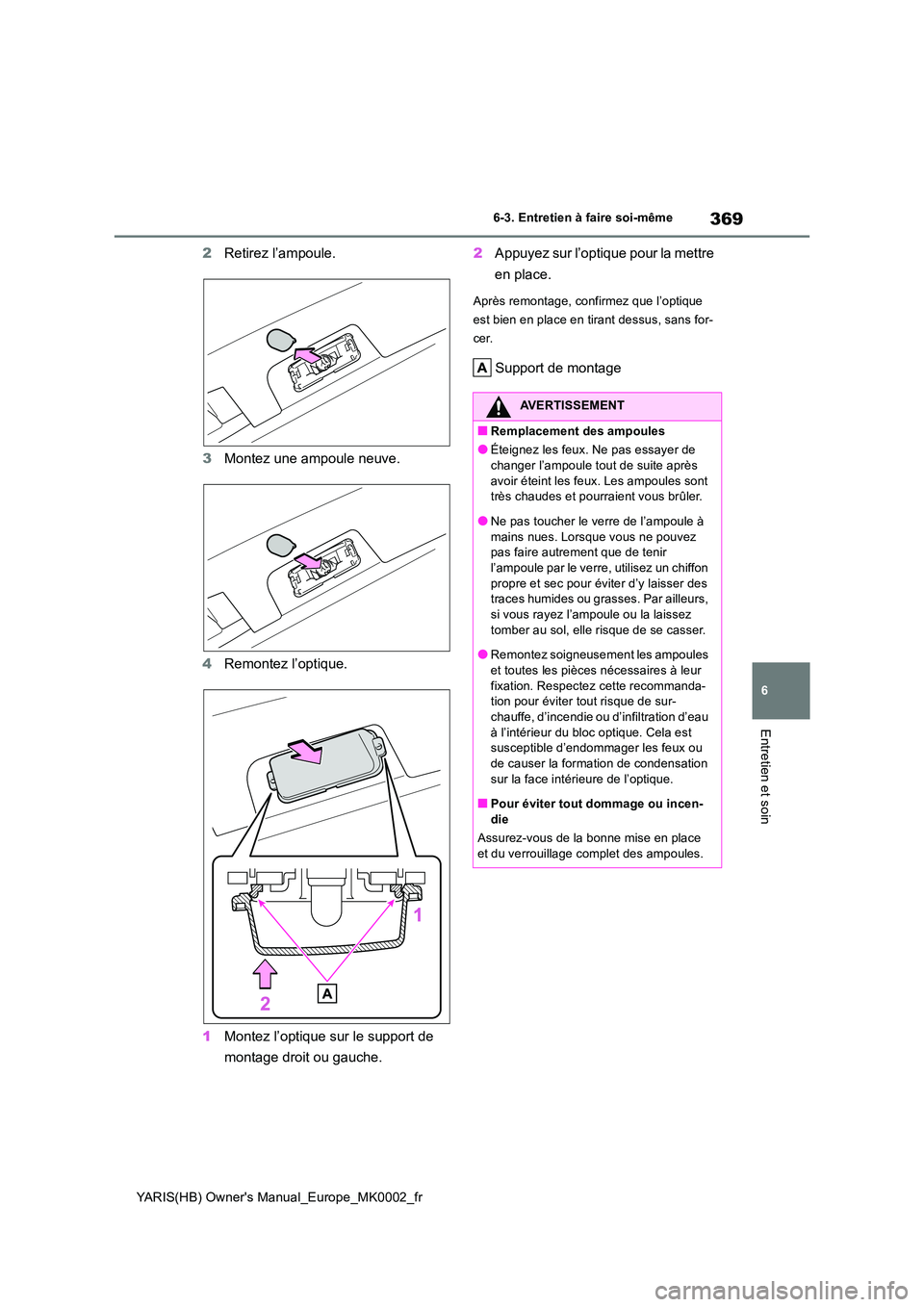

2Retirez l’ampoule.
3 Montez une ampoule neuve.
4 Remontez l’optique.
1 Montez l’optique sur le support de
montage droit ou gauche.
2 Appuyez sur l’optique pour la mettre
en place.
Après remontage, confirmez que l’optique
est bien en place en tirant dessus, sans for-
cer.
Support de montage
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les feux. Ne pas essayer de changer l’ampoule tout de suite après
avoir éteint les feux. Les ampoules sont très chaudes et pourraient vous brûler.
●Ne pas toucher le verre de l’ampoule à
mains nues. Lorsque vous ne pouvez pas faire autrement que de tenir l’ampoule par le verre, utilisez un chiffon
propre et sec pour éviter d’y laisser des traces humides ou grasses. Par ailleurs, si vous rayez l’ampoule ou la laissez
tomber au sol, elle risque de se casser.
●Remontez soigneusement les ampoules
et toutes les pièces nécessaires à leur fixation. Respectez cette recommanda-tion pour éviter tout risque de sur-
chauffe, d’incendie ou d’infiltration d’eau à l’intérieur du bloc optique. Cela est susceptible d’endommager les feux ou
de causer la formation de condensation sur la face intérieure de l’optique.
■Pour éviter tout dommage ou incen-
die
Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.

370
