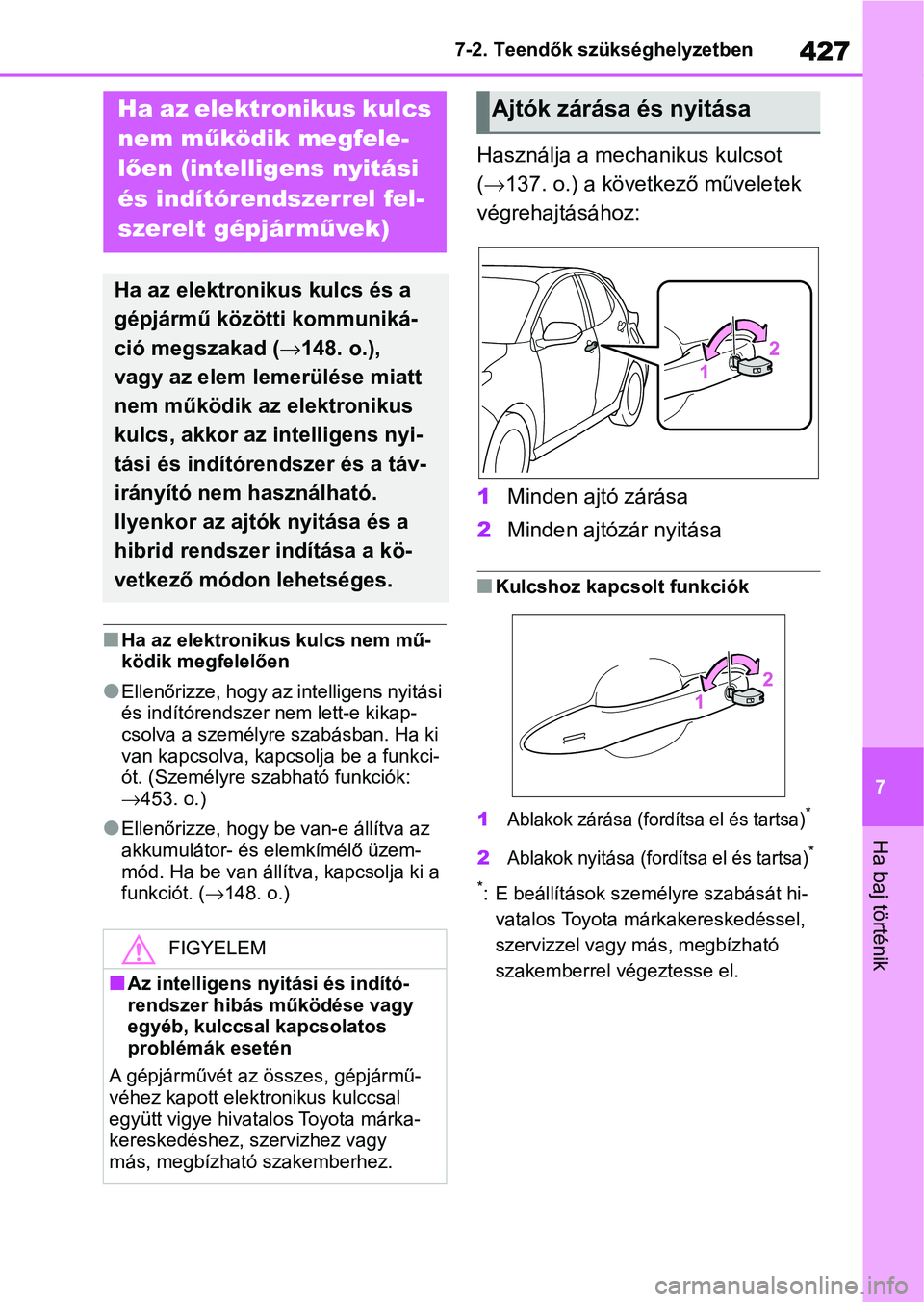

akkumulátor TOYOTA YARIS 2022 Kezelési útmutató (in Hungarian)

427
7
7-2. Teendők szükséghelyzetben
Ha baj történik
nHa az elektronikus kulcs nem mű-
ködik megfelelően
lEllenőrizze, hogy az intelligens nyitási
és indítórendszer nem lett-e kikap-
csolva a személyre
szabásban. Ha ki
van kapcsolva, kap csolja be a funkci-
ót. (Személyre szabható funkciók:
453. o.)
lEllenőrizze, hogy be van-e állítva az
akkumulátor- és elemkímélő üzem-
mód. Ha be van állítva, kapcsolja ki a
funkciót. ( 148. o.)
Használja a mechanikus kulcsot
( 137. o.) a következő műveletek
végrehajtásához:
1 Minden ajtó zárása
2 Minden ajtózár nyitása
nKulcshoz kapcsolt funkciók
1
Ablakok zárása (fordítsa el és tartsa)*
2Ablakok nyitása (fordítsa el és tartsa)*
*: E beállítások szemé lyre szabását hi-
vatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel végeztesse el.
Ha az elektronikus kulcs
nem m űködik megfele-
lően (intelligens nyitási
és indítórendszerrel fel-
szerelt gépjár művek)
Ha az elektronikus kulcs és a
gépjármű közötti kommuniká-
ció megszakad ( 148. o.),
vagy az elem lemerülése miatt
nem működik az elektronikus
kulcs, akkor az intelligens nyi-
tási és indítórendszer és a táv-
irányító nem használható.
Ilyenkor az ajtók nyitása és a
hibrid rendszer indítása a kö-
vetkező módon lehetséges.
FIGYELEM
nAz intelligens nyitási és indító-
rendszer hibás működése vagy
egyéb, kulccsal kapcsolatos
problémák esetén
A gépjárművét az összes, gépjármű-
véhez kapott elektronikus kulccsal
együtt vigye hivatalos Toyota márka-
kereskedéshez, szervizhez vagy
más, megbízható szakemberhez.
Ajtók zárása és nyitása

429
7
7-2. Teendők szükséghelyzetben
Ha baj történik

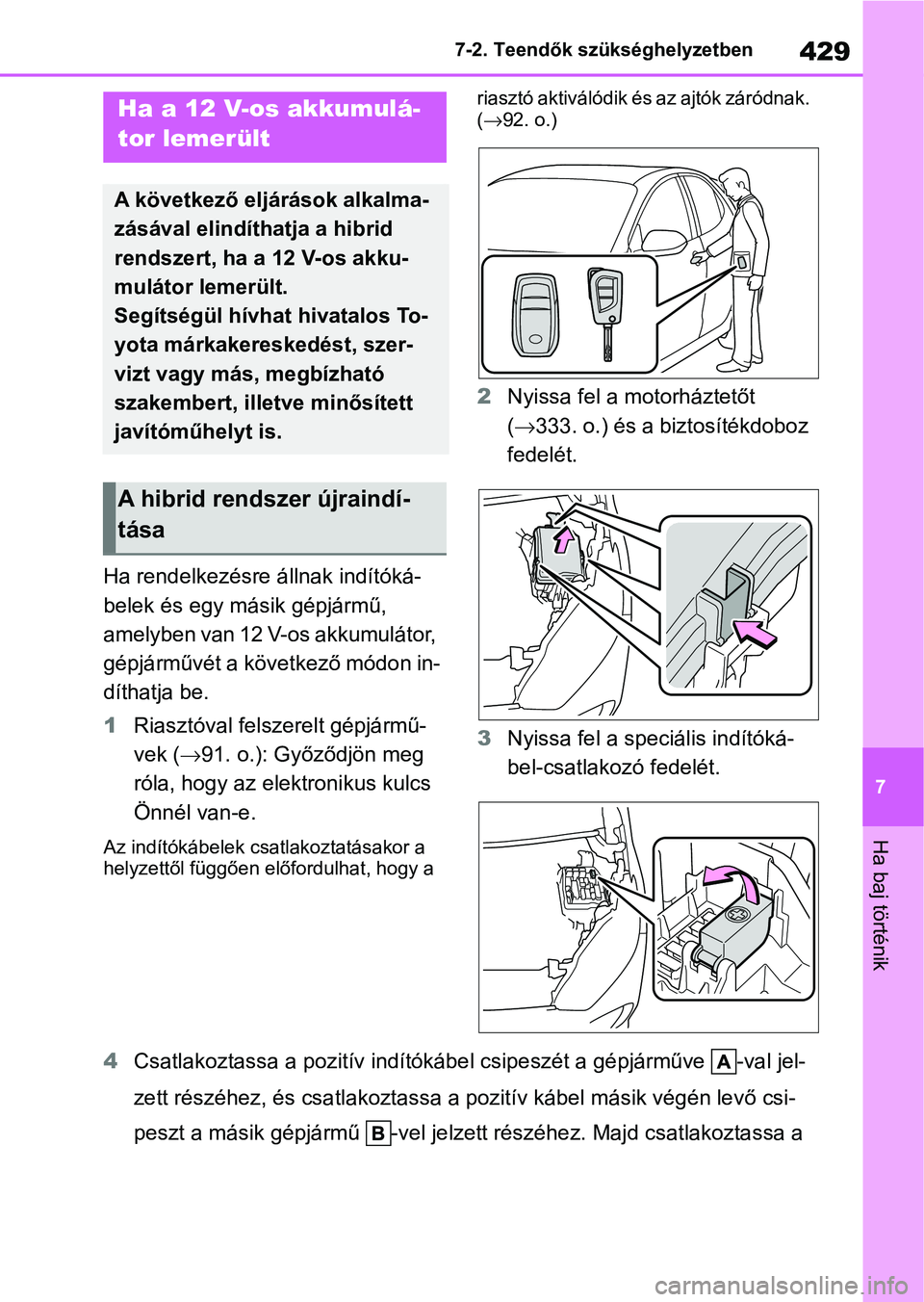

Ha rendelkezésre állnak indítóká-
belek és egy másik gépjármű,
amelyben van 12 V-os akkumulátor,
gépjárművét a következő módon in-
díthatja be.
1
Riasztóval felszerelt gépjármű-
vek ( 91. o.): Győződjön meg
róla, hogy az elektronikus kulcs
Önnél van-e.
Az indítókábelek csatlakoztatásakor a
helyzettől függően előfordulhat, hogy a riasztó aktiválódik és az ajtók záródnak.
(
92. o.)
2 Nyissa fel a motorháztetőt
( 333. o.) és a biztosítékdoboz
fedelét.
3 Nyissa fel a speciális indítóká-
bel-csatlakozó fedelét.
4 Csatlakoztassa a pozitív indítók ábel csipeszét a gépjárműve -va l jel-
zett részéhez, és csatlakoztassa a pozitív kábel másik végén le vő csi-
peszt a másik gépjármű -vel jelzett részéhez. Majd csatlakoztas sa a
Ha a 12 V-os akkumulá-
tor lemerült
A következő eljárások alkalma-
zásával elindíthatja a hibrid
rendszert, ha a 12 V-os akku-
mulátor lemerült.
Segítségül hívhat hivatalos To-
yota márkakereskedést, szer-
vizt vagy más, megbízható
szakembert, illetve minősített
javítóműhelyt is.
A hibrid rendszer újraindí-
tása

4307-2. Teendők szükséghelyzetben

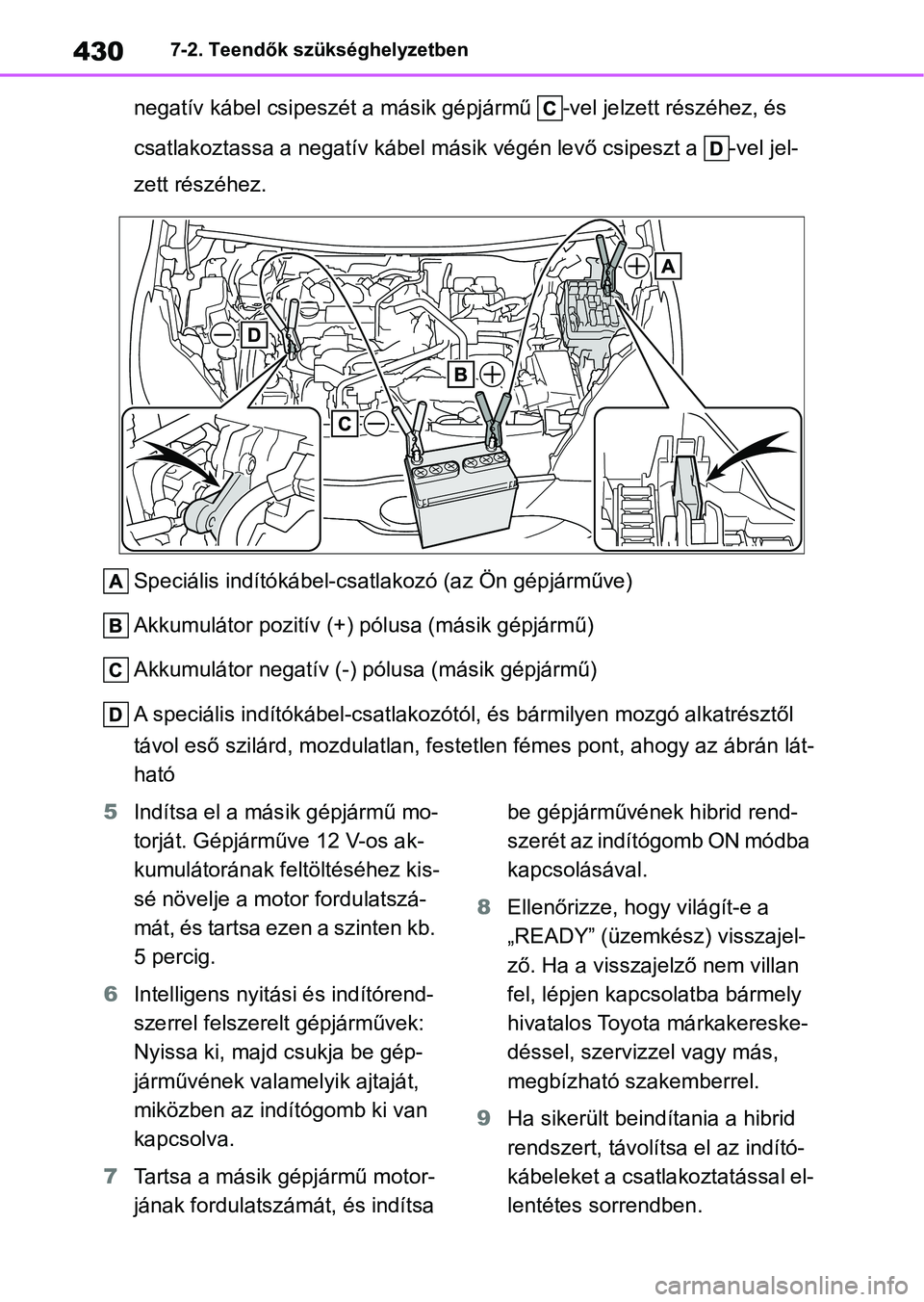

negatív kábel csipeszét a másik gépjármű -vel jelzett részéhez, és
csatlakoztassa a negatív kábel má sik végén levő csipeszt a -vel jel-
zett részéhez.
Speciális indítókábel-csatl akozó (az Ön gépjárműve)
Akkumulátor pozitív (+) pólusa (másik gépjármű)
Akkumulátor negatív (-) pólusa (másik gépjármű)
A speciális indítókábel-csatlak ozótól, és bármilyen mozgó alkat résztől
távol eső szilárd, moz dulatlan, festetlen fémes pont, ahogy az ábrán lát-
ható
5 Indítsa el a más ik gépjármű mo-
torját. Gépjármű ve 12 V-os ak-
kumulátorának feltöltéséhez kis-
sé növelje a mot or fordulatszá-
mát, és tartsa ezen a szinten kb.
5 percig.
6 Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek:
Nyissa ki, majd csukja be gép-
járművének valamelyik ajtaját,
miközben az indítógomb ki van
kapcsolva.
7 Tartsa a másik gépjármű motor-
jának fordulatszámát, és indítsa be gépjárművének hibrid rend-
szerét az indítógomb ON módba
kapcsolásával.
8 Ellenőrizze, hogy világít-e a
„READY” (üzemkész) visszajel-
ző. Ha a visszajelző nem villan
fel, lépjen kapcsolatba bármely
hivatalos Toyota márkakereske-
déssel, szervizzel vagy más,
megbízható szakemberrel.
9 Ha sikerült beindítania a hibrid
rendszert, távolítsa el az indító-
kábeleket a csatlakoztatással el-
lentétes sorrendben.

431
7
7-2. Teendők szükséghelyzetben
Ha baj történik

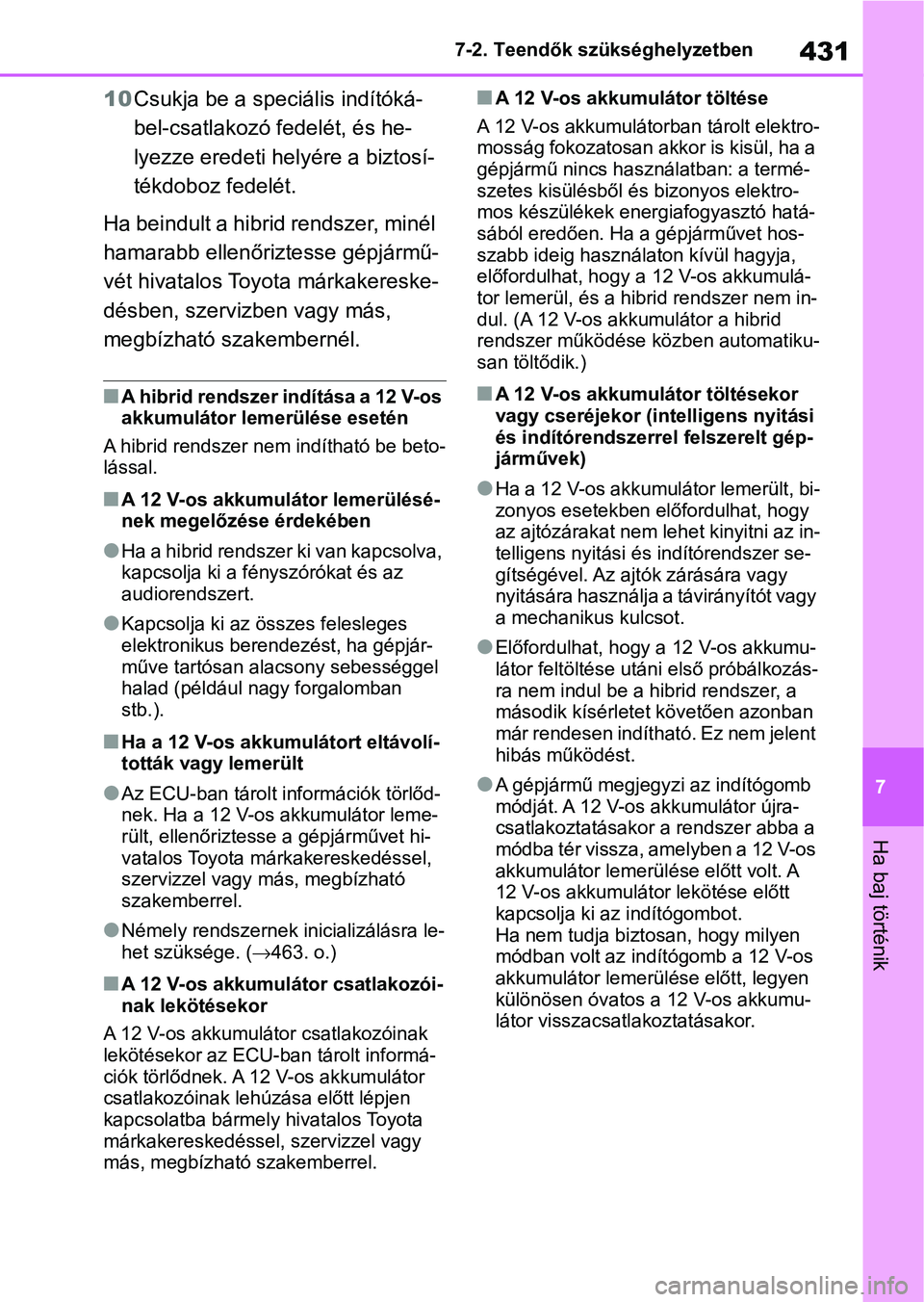

10
Csukja be a spec iális indítóká-
bel-csatlakozó fedelét, és he-
lyezze eredeti hel yére a biztosí-
tékdoboz fedelét.
Ha beindult a hibrid rendszer, minél
hamarabb ellenőriztesse gépjármű-
vét hivatalos Toyota márkakereske-
désben, szervizben vagy más,
megbízható szakembernél.
nA hibrid rendszer indítása a 12 V-os
akkumulátor lemerülése esetén
A hibrid rendszer nem indítható be beto-
lással.
nA 12 V-os akkumulátor lemerülésé-
nek megelőzése érdekében
lHa a hibrid rendszer ki van kapcsolva,
kapcsolja ki a fényszórókat és az
audiorendszert.
lKapcsolja ki az ö sszes felesleges
elektronikus berendezést, ha gépjár-
műve tartósan alacsony sebességgel
halad (például nagy forgalomban
stb.).
nHa a 12 V-os akkumulátort eltávolí-
tották vagy lemerült
lAz ECU-ban tárolt információk törlőd-
nek. Ha a 12 V-os akkumulátor leme-
rült, ellenőriztesse a gépjárművet hi-
vatalos Toyota már kakereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
lNémely rendszernek inicializálásra le-
het szüksége. ( 463. o.)
nA 12 V-os akkumulátor csatlakozói-
nak lekötésekor
A 12 V-os akkumulátor csatlakozóinak
lekötésekor az ECU-ban tárolt informá-
ciók törlődnek. A 12 V-os akkumulátor
csatlakozóinak lehúzása előtt lépjen
kapcsolatba bármely hivatalos Toyota
márkakereskedéssel , szervizzel vagy
más, megbízható szakemberrel.
nA 12 V-os akkumulátor töltése
A 12 V-os akkumulátorban tárolt elektro-
mosság fokozatosan akkor is kisül, ha a
gépjármű nincs használatban: a termé-
szetes kisülésből és bizonyos elektro-
mos készülékek ener giafogyasztó hatá-
sából eredően. Ha a gépjárművet hos-
szabb ideig használaton kívül hagyja,
előfordulhat, hogy a 12 V-os akkumulá-
tor lemerül, és a hibrid rendszer nem in-
dul. (A 12 V-os akku mulátor a hibrid
rendszer működése közben automatiku-
san töltődik.)
nA 12 V-os akkumulátor töltésekor
vagy cseréjekor (int elligens nyitási
és indítórendszerre l felszerelt gép-
járművek)
lHa a 12 V-os akkumulátor lemerült, bi-
zonyos esetekben előfordulhat, hogy
az ajtózárakat nem lehet kinyitni az in-
telligens nyitási és indítórendszer se-
gítségével. Az ajtók zárására vagy
nyitására használja a távirányítót vagy
a mechanikus kulcsot.
lElőfordulhat, hogy a 12 V-os akkumu-
látor feltöltése utáni első próbálkozás-
ra nem indul be a hibrid rendszer, a
második kísérlete t követően azonban
már rendesen indítható. Ez nem jelent
hibás működést.
lA gépjármű megjegyzi az indítógomb
módját. A 12 V-os akkumulátor újra-
csatlakoztatásakor a rendszer abba a
módba tér vissza, amelyben a 12 V-os
akkumulátor lemerü lése előtt volt. A
12 V-os akkumulátor lekötése előtt
kapcsolja ki az indítógombot.
Ha nem tudja biztosan, hogy milyen
módban volt az indí tógomb a 12 V-os
akkumulátor lemerü lése előtt, legyen
különösen óvatos a 12 V-os akkumu-
látor visszacsatlakoztatásakor.

4327-2. Teendők szükséghelyzetben

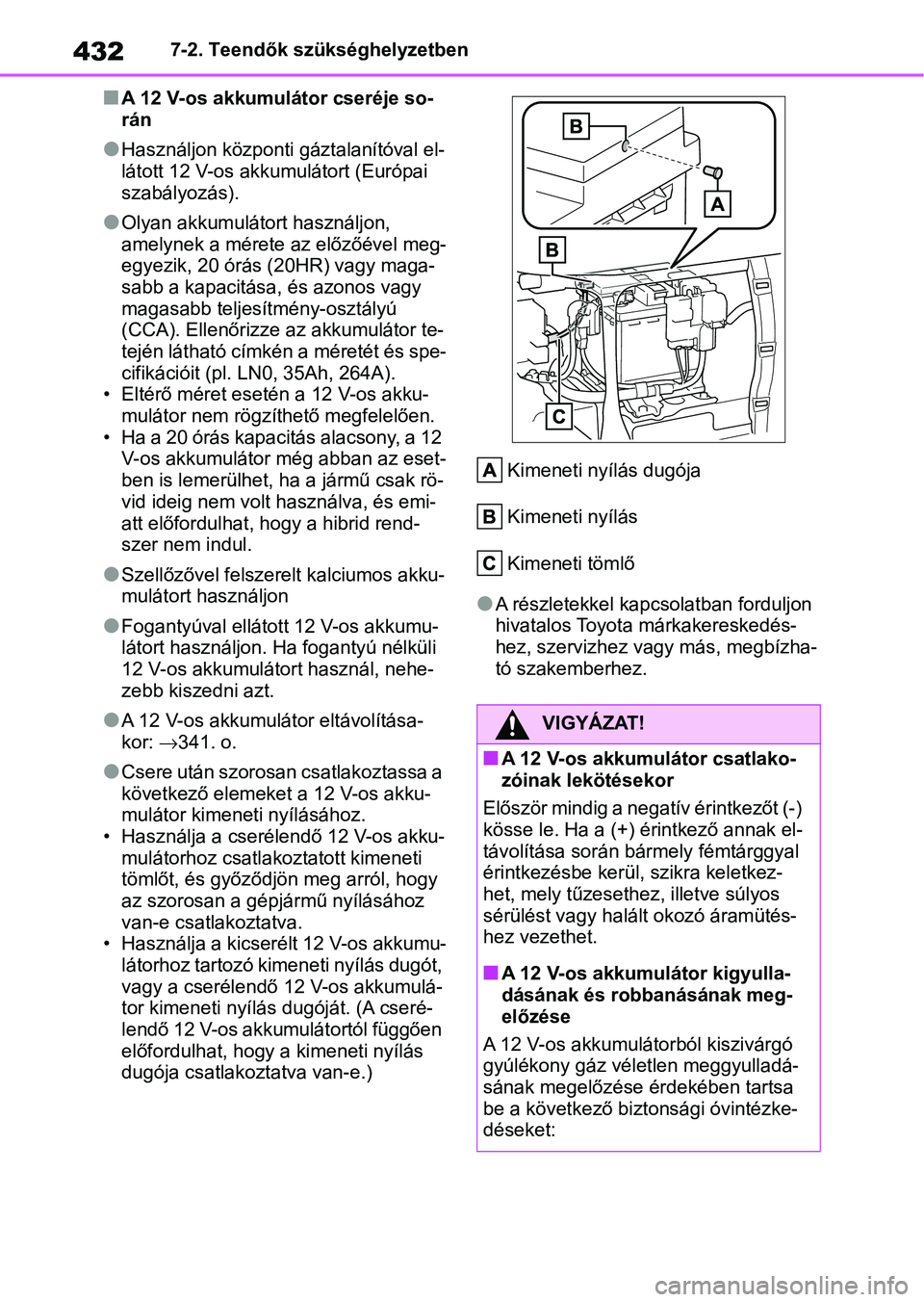

nA 12 V-os akkumulátor cseréje so-
rán
lHasználjon központi gáztalanítóval el-
látott 12 V-os akkumulátort (Európai
szabályozás).
lOlyan akkumulátort használjon,
amelynek a mérete az előzőével meg-
egyezik, 20 órás (20HR) vagy maga-
sabb a kapacitása, és azonos vagy
magasabb teljesítmény-osztályú
(CCA). Ellenőrizze az akkumulátor te-
tején látható címkén a méretét és spe-
cifikációit (pl. LN0, 35Ah, 264A).
• Eltérő méret esetén a 12 V-os akku-
mulátor nem rögzíthető megfelelően.
• Ha a 20 órás kapacitás alacsony, a 12 V-os akkumulátor még abban az eset-
ben is lemerülhet, ha a jármű csak rö-
vid ideig nem volt használva, és emi-
att előfordulhat, hogy a hibrid rend-
szer nem indul.
lSzellőzővel felszerelt kalciumos akku-
mulátort használjon
lFogantyúval ellátott 12 V-os akkumu-
látort használjon. Ha fogantyú nélküli
12 V-os akkumulátort használ, nehe-
zebb kiszedni azt.
lA 12 V-os akkumulá tor eltávolítása-
kor: 341. o.
lCsere után szorosan csatlakoztassa a
következő elemeket a 12 V-os akku-
mulátor kimene ti nyílásához.
• Használja a cserélendő 12 V-os akku- mulátorhoz csatlakoztatott kimeneti
tömlőt, és győződj ön meg arról, hogy
az szorosan a gépjármű nyílásához
van-e csatlakoztatva.
• Használja a kicserélt 12 V-os akkumu-
látorhoz tartozó kimeneti nyílás dugót,
vagy a cserélendő 12 V-os akkumulá-
tor kimeneti nyílás dugóját. (A cseré-
lendő 12 V-os akkumulátortól függően
előfordulhat, hogy a kimeneti nyílás
dugója csatlakoztatva van-e.) Kimeneti nyílás dugója
Kimeneti nyílás
Kimeneti tömlő
lA részletekkel kapcsolatban forduljon
hivatalos Toyota
márkakereskedés-
hez, szervizhez vagy más, megbízha-
tó szakemberhez.
VIGYÁZAT!
nA 12 V-os akkumulátor csatlako-
zóinak lekötésekor
Először mindig a negatív érintkezőt (-)
kösse le. Ha a (+) érintkező annak el-
távolítása során bá rmely fémtárggyal
érintkezésbe kerül, szikra keletkez-
het, mely tűzesethez, illetve súlyos
sérülést vagy halált okozó áramütés-
hez vezethet.
nA 12 V-os akkumulátor kigyulla-
dásának és robbanásának meg-
előzése
A 12 V-os akkumulátorból kiszivárgó
gyúlékony gáz véletlen meggyulladá-
sának megelőzése érdekében tartsa
be a következő biztonsági óvintézke-
déseket:

433
7
7-2. Teendők szükséghelyzetben
Ha baj történik

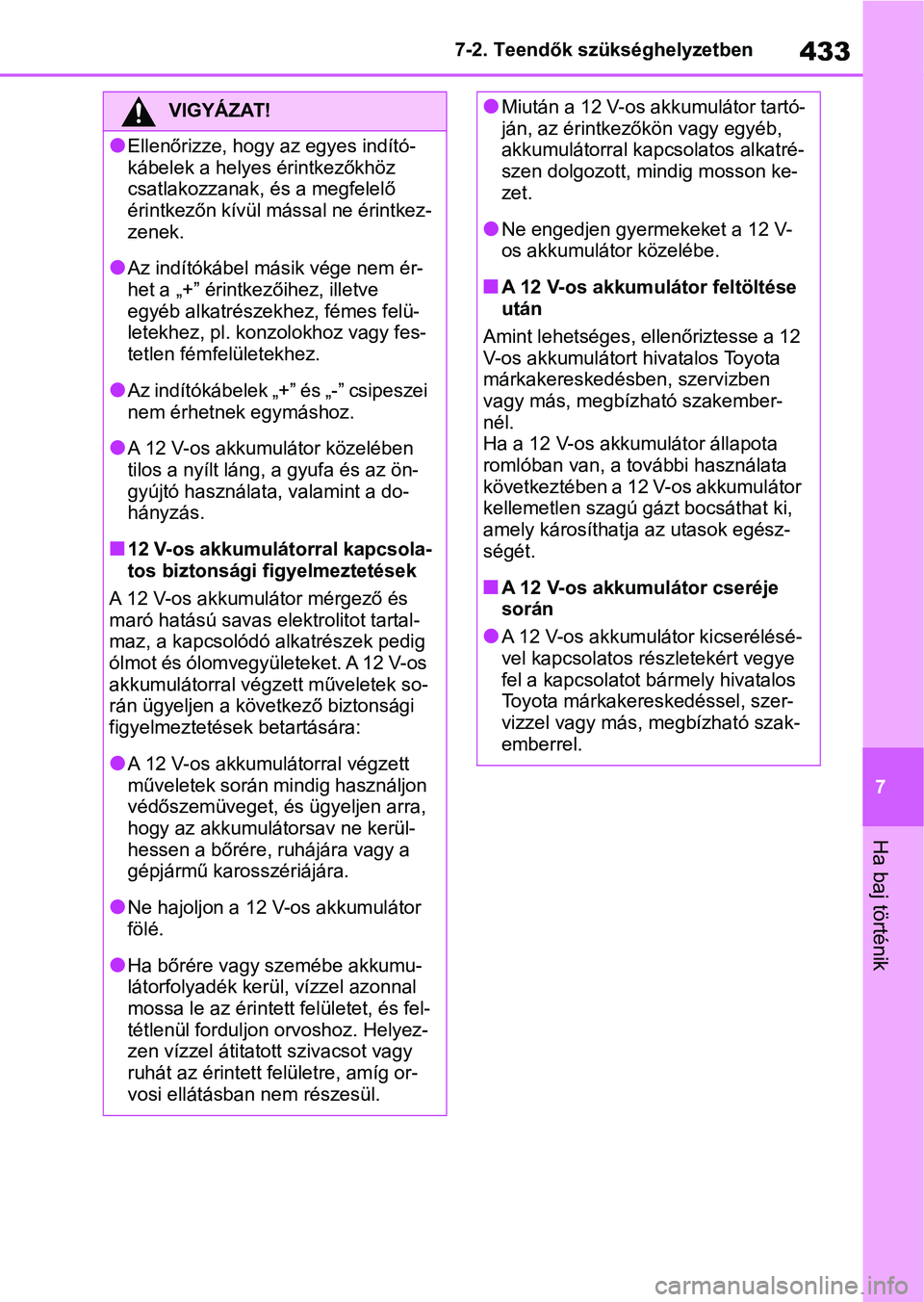

VIGYÁZAT!
lEllenőrizze, hogy a
z egyes indító-
kábelek a helyes érintkezőkhöz
csatlakozzanak, és a megfelelő
érintkezőn kívül mással ne érintkez-
zenek.
lAz indítókábel m ásik vége nem ér-
het a „+” érintkezőihez, illetve
egyéb alkatrészekhez, fémes felü-
letekhez, pl. konzolokhoz vagy fes-
tetlen fémfelületekhez.
lAz indítókábelek „+” és „-” csipeszei
nem érhetnek egymáshoz.
lA 12 V-os akkumulátor közelében
tilos a nyílt láng, a gyufa és az ön-
gyújtó használata, valamint a do-
hányzás.
n12 V-os akkumulátorral kapcsola-
tos biztonsági figyelmeztetések
A 12 V-os akkumulátor mérgező és
maró hatású savas el ektrolitot tartal-
maz, a kapcsolódó a lkatrészek pedig
ólmot és ólomvegyületeket. A 12 V-os
akkumulátorral végzett műveletek so-
rán ügyeljen a következő biztonsági
figyelmeztetések betartására:
lA 12 V-os akkumulátorral végzett
műveletek során mindig használjon
védőszemüveget, és ügyeljen arra,
hogy az akkumulá torsav ne kerül-
hessen a bőrére, ruhájára vagy a
gépjármű karosszériájára.
lNe hajoljon a 12 V-os akkumulátor
fölé.
lHa bőrére vagy szemébe akkumu-
látorfolyadék kerül, vízzel azonnal
mossa le az érintett felületet, és fel-
tétlenül forduljon orvoshoz. Helyez-
zen vízzel átitat ott szivacsot vagy
ruhát az érintett felületre, amíg or-
vosi ellátásban nem részesül.
lMiután a 12 V-os akkumulátor tartó-
ján, az érintkezőkön vagy egyéb,
akkumulátorral kap csolatos alkatré-
szen dolgozott, mindig mosson ke-
zet.
lNe engedjen gyermekeket a 12 V-
os akkumulátor közelébe.
nA 12 V-os akkumulátor feltöltése
után
Amint lehetséges, ellenőriztesse a 12
V-os akkumulátort hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél.
Ha a 12 V-os akkumulátor állapota
romlóban van, a további használata
következtében a 12 V-os akkumulátor
kellemetlen szagú gázt bocsáthat ki,
amely károsíthatja az utasok egész-
ségét.
nA 12 V-os akkumulátor cseréje
során
lA 12 V-os akkumulá tor kicserélésé-
vel kapcsolatos részletekért vegye
fel a kapcsolatot bármely hivatalos
Toyota márkakereskedéssel, szer-
vizzel vagy más, megbízható szak-
emberrel.

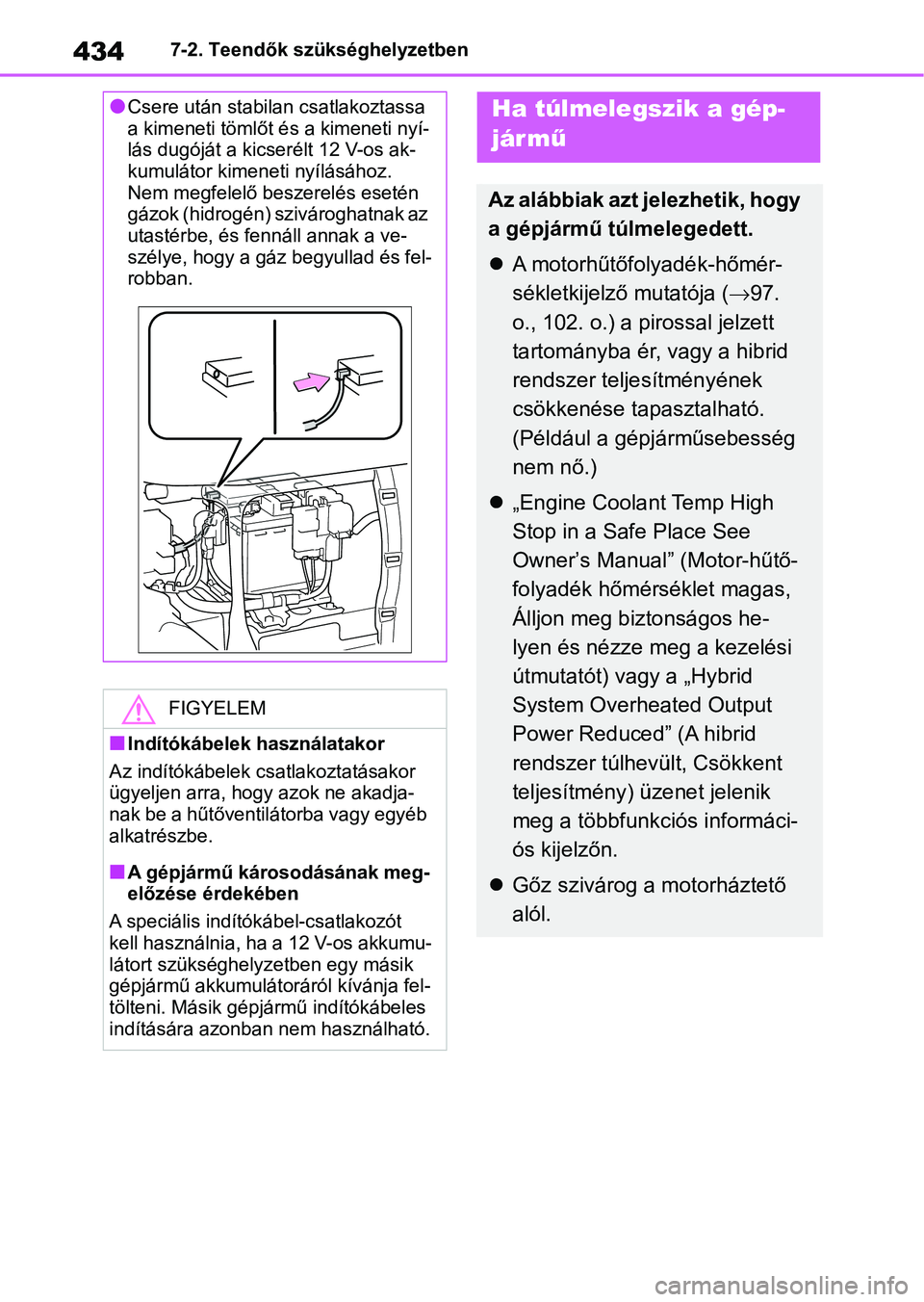

4347-2. Teendők szükséghelyzetben
lCsere után stabilan csatlakoztassa
a kimeneti tömlőt és a kimeneti nyí-
lás dugóját a kicserélt 12 V-os ak-
kumulátor kimeneti nyílásához.
Nem megfelelő beszerelés esetén
gázok (hidrogén) szivároghatnak az
utastérbe, és fennáll annak a ve-
szélye, hogy a gáz begyullad és fel-
robban.
FIGYELEM
nIndítókábelek használatakor
Az indítókábelek csatlakoztatásakor
ügyeljen arra, hogy azok ne akadja-
nak be a hűtőventilátorba vagy egyéb
alkatrészbe.
nA gépjármű károsodásának meg-
előzése érdekében
A speciális indítókábel-csatlakozót
kell használnia, ha a 12 V-os akkumu-
látort szükséghelyzetben egy másik
gépjármű akkumulátorá ról kívánja fel-
tölteni. Másik gépjármű indítókábeles
indítására azonban nem használható.
Ha túlmelegszik a gép-
jár mű
Az alábbiak azt jelezhetik, hogy
a gépjármű túlmelegedett.
 A motorhűtőfolyadék-hőmér-
sékletkijelző mutatója ( 97.
o., 102. o.) a pirossal jelzett
tartományba ér, vagy a hibrid
rendszer teljesítményének
csökkenése tapasztalható.
(Például a gépjárműsebesség
nem nő.)
 „Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” (Motor-hűtő-
folyadék hőmérséklet magas,
Álljon meg biztonságos he-
lyen és nézze meg a kezelési
útmutatót) vagy a „Hybrid
System Overheated Output
Power Reduced” (A hibrid
rendszer túlhev ült, Csökkent
teljesítmény) ü zenet jelenik
meg a többfunkciós informáci-
ós kijelzőn.
 Gőz szivárog a motorháztető
alól.

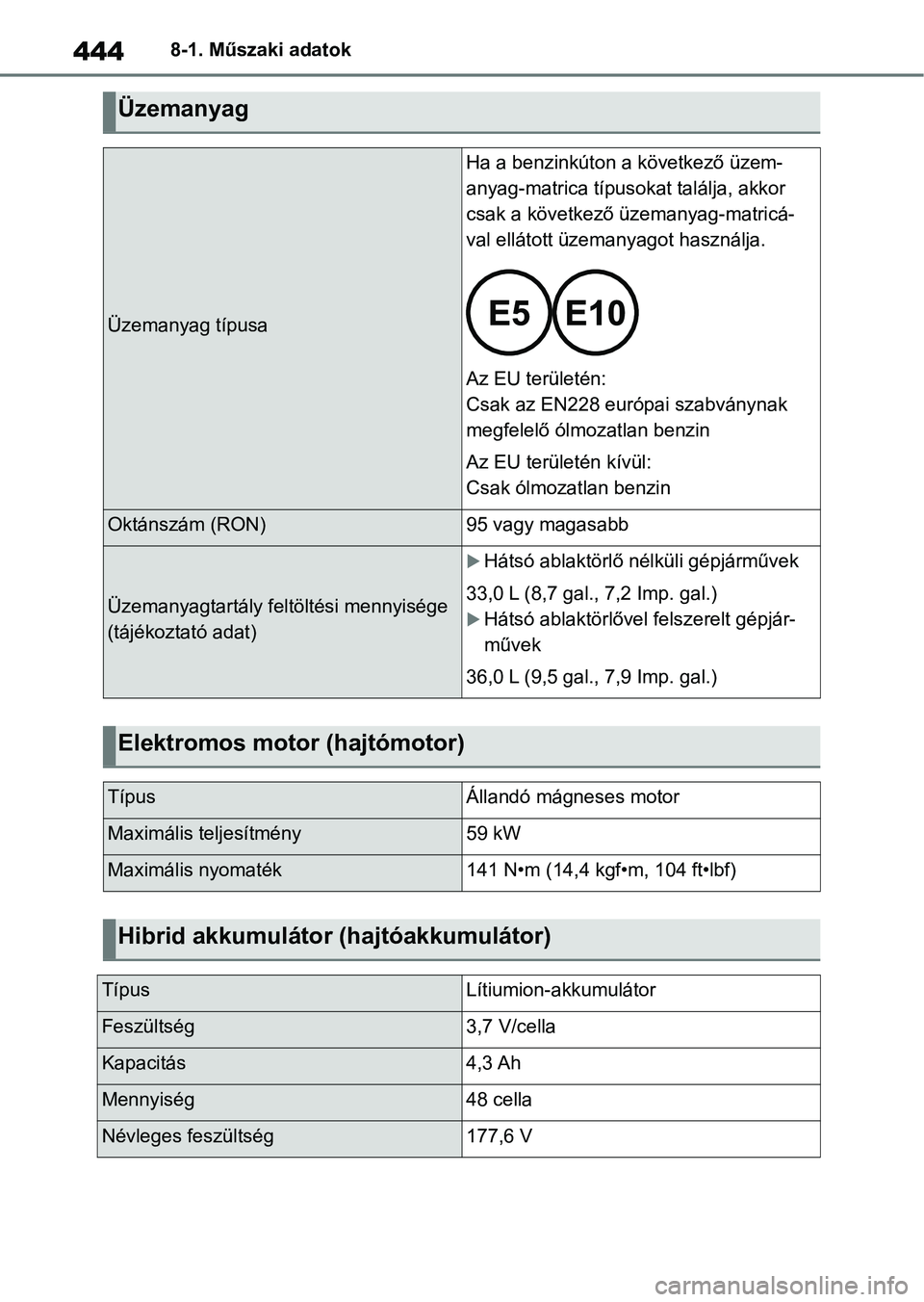

4448-1. Műszaki adatok
Üzemanyag
Üzemanyag típusa
Ha a benzinkúton a következő üzem-
anyag-matrica típusokat találja, akkor
csak a következő üzemanyag-matricá-
val ellátott üzemanyagot használja.
Az EU területén:
Csak az EN228 európai szabványnak
megfelelő ólmozatlan benzin
Az EU területén kívül:
Csak ólmozatlan benzin
Oktánszám (RON)95 vagy magasabb
Üzemanyagtartály feltöltési mennyisége
(tájékoztató adat)
Hátsó ablaktörlő nélküli gépjárművek
33,0 L (8,7 gal., 7,2 Imp. gal.)
Hátsó ablaktörlővel felszerelt gépjár-
művek
36,0 L (9,5 gal., 7,9 Imp. gal.)
Elektromos motor (hajtómotor)
TípusÁllandó mágneses motor
Maximális teljesítmény59 kW
Maximális nyomaték141 N•m (14,4 kgf•m, 104 ft•lbf)
Hibrid akkumulátor (hajtóakkumulátor)
TípusLítiumion-akkumulátor
Feszültség3,7 V/cella
Kapacitás4,3 Ah
Mennyiség48 cella
Névleges feszültség177,6 V

447
8

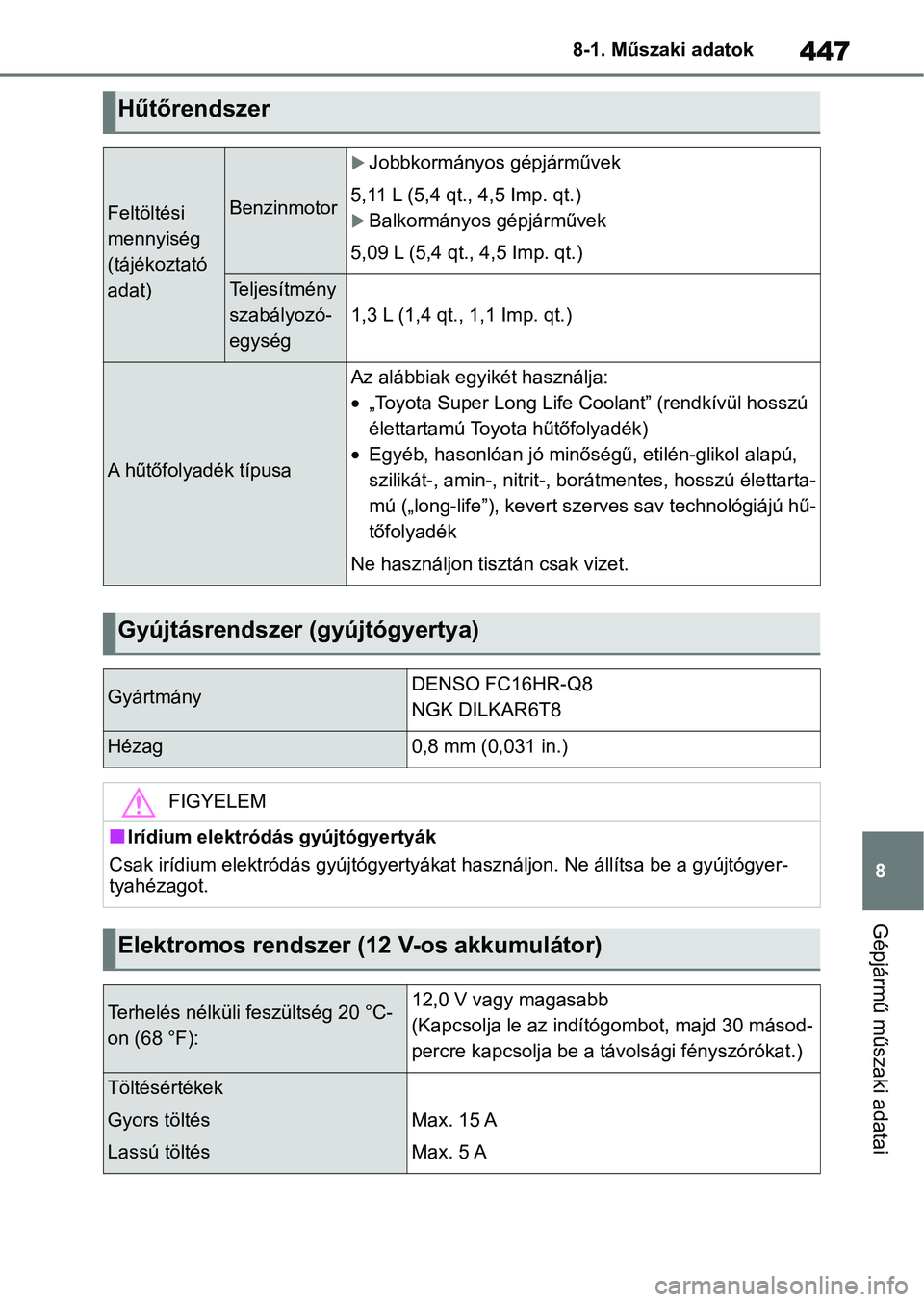

8-1. Műszaki adatok
Gépjármű műszaki adatai
Hűtőrendszer
Feltöltési
mennyiség
(tájékoztató
adat)Benzinmotor
Jobbkormányos gépjárművek
5,11 L (5,4 qt., 4,5 Imp. qt.)
Balkormányos gépjárművek
5,09 L (5,4 qt., 4,5 Imp. qt.)
Te l j e s í t m é n y
szabályozó-
egység
1,3 L (1,4 qt., 1,1 Imp. qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
 „Toyota Super Long Life C oolant” (rendkívül hosszú
élettartamú Toyo ta hűtőfolyadék)
 Egyéb, hasonlóan jó minőségű, etilén-glikol alapú,
szilikát-, amin-, nitrit-, bo rátmentes, hosszú élettarta-
mú („long-life”), kevert szerves sav technológiájú hű-
tőfolyadék
Ne használjon tisztán csak vizet.
Gyújtásrendszer (gyújtógyertya)
GyártmányDENSO FC16HR-Q8
NGK DILKAR6T8
Hézag0,8 mm (0,031 in.)
FIGYELEM
nIrídium elektródás gyújtógyertyák
Csak irídium elektródás gyújtógy ertyákat használjon. Ne állítsa be a gyújtógyer-
tyahézagot.
Elektromos rendszer (12 V-os akkumulátor)
Terhelés nélküli feszültség 20 °C-
on (68 °F):12,0 V vagy magasabb
(Kapcsolja le az indít ógombot, majd 30 másod-
percre kapcsolja be a távolsági fényszórókat.)
Töltésértékek
Gyors töltés
Lassú töltés
Max. 15 A
Max. 5 A

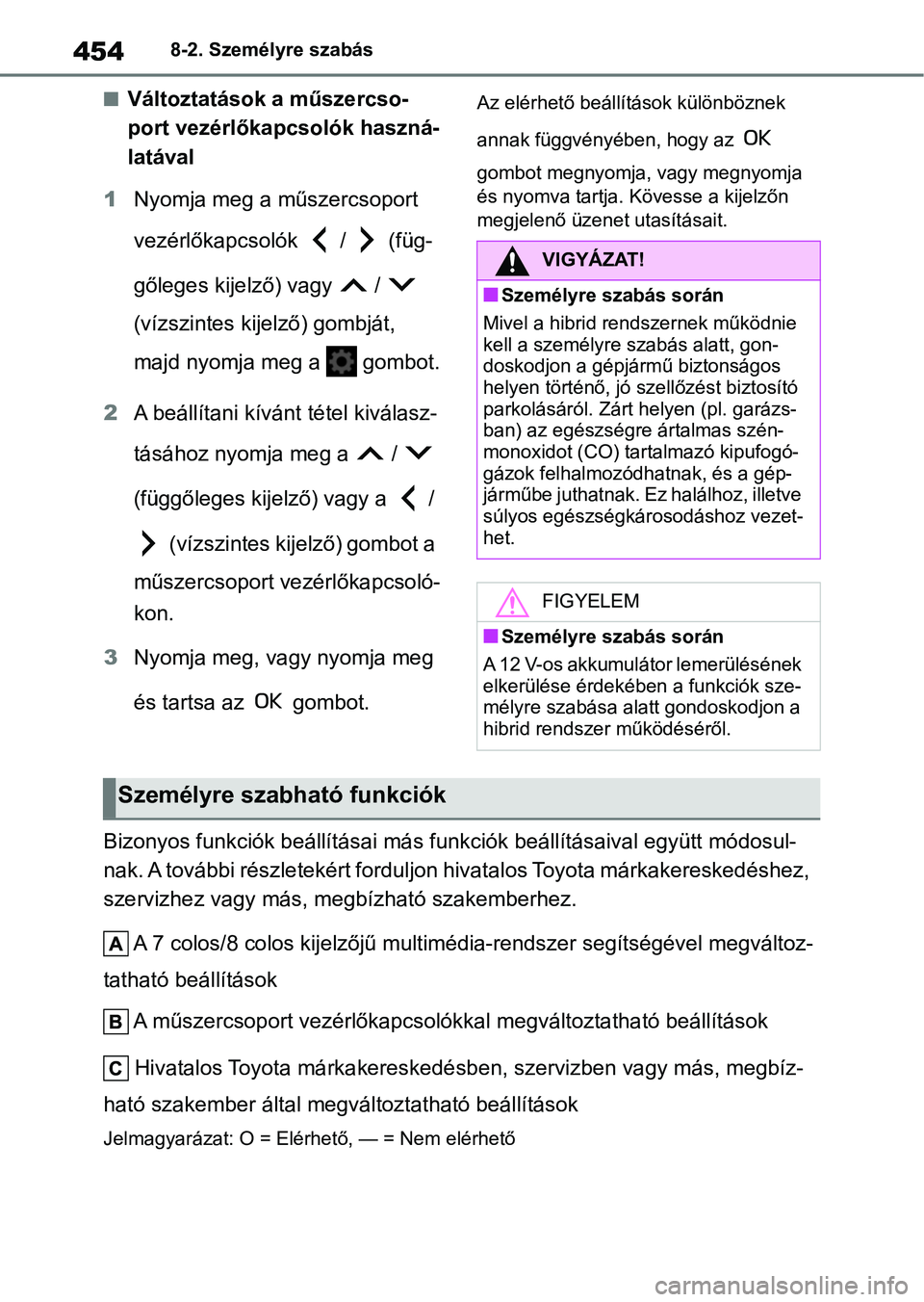

4548-2. Személyre szabás
nVáltoztatások a műszercso-
port vezérlőkapcsolók haszná-
latával
1 Nyomja meg a műszercsoport
vezérlőkapcsolók / (füg-
gőleges kijelző) vagy /
(vízszintes kijelző) gombját,
majd nyomja meg a gombot.
2 A beállítani kíván t tétel kiválasz-
tásához nyomja meg a /
(függőleges kijelző) vagy a /
(vízszintes kijelző) gombot a
műszercsoport vezérlőkapcsoló-
kon.
3 Nyomja meg, vagy nyomja meg
és tartsa az gombot.Az elérhető beállítások különböznek
annak függvényében, hogy az
gombot megnyomja, vagy megnyomja
és nyomva tartja. Kö vesse a kijelzőn
megjelenő üzenet utasításait.
Bizonyos funkciók beállításai más funkciók beállításaival együt t módosul-
nak. A további részletekért forduljon hivatalos Toyota márkaker eskedéshez,
szervizhez vagy más, megbízható szakemberhez.
A 7 colos/8 colos kijelzőjű mult imédia-rendszer segítségével m egváltoz-
tatható beállítások
A műszercsoport vezérlőkapcsolók kal megváltoztatható beállítások
Hivatalos Toyota márkakereskedésben, szervizben vagy más, megb íz-
ható szakember által megváltoztatható beállítások
Jelmagyarázat: O = Elérhető, — = Nem elérhető
VIGYÁZAT!
nSzemélyre szabás során
Mivel a hibrid rendszernek működnie
kell a személyre szabás alatt, gon-
doskodjon a gépjármű biztonságos
helyen történő, jó szellőzést biztosító
parkolásáról. Zárt helyen (pl. garázs-
ban) az egészségre ártalmas szén-
monoxidot (CO) tartalmazó kipufogó-
gázok felhalmozódhatnak, és a gép-
járműbe juthatnak. Ez halálhoz, illetve
súlyos egészségkárosodáshoz vezet-
het.
FIGYELEM
nSzemélyre szabás során
A 12 V-os akkumulátor lemerülésének
elkerülése érdekében a funkciók sze-
mélyre szabása alatt gondoskodjon a
hibrid rendszer működéséről.
Személyre szabható funkciók
