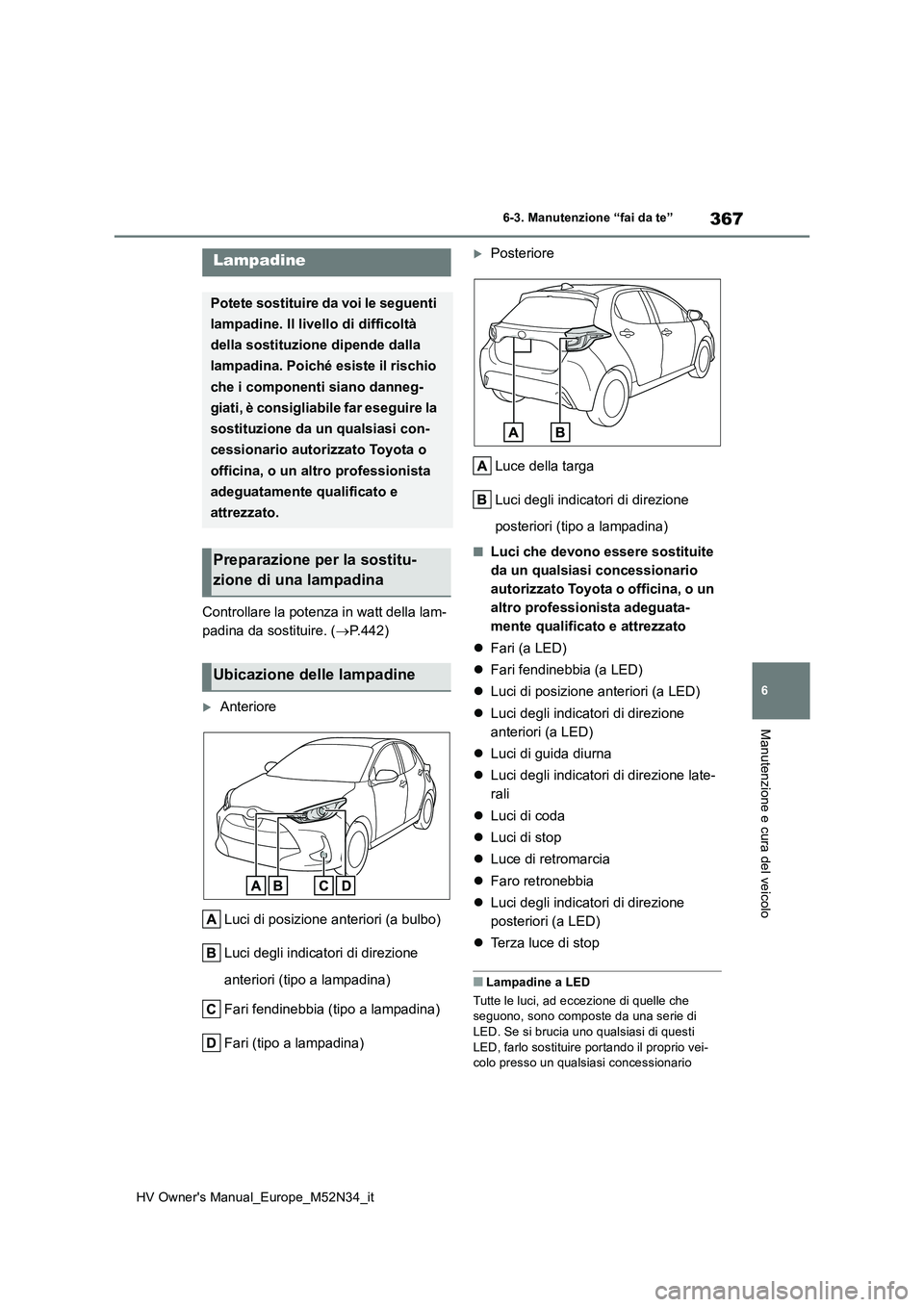

367
6
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
Controllare la potenza in watt della lam-
padina da sostituire. ( P.442)
Anteriore
Luci di posizione anteriori (a bulbo)
Luci degli indicatori di direzione
anteriori (tipo a lampadina)
Fari fendinebbia (tipo a lampadina)
Fari (tipo a lampadina)
Posteriore
Luce della targa
Luci degli indicatori di direzione
posteriori (tipo a lampadina)
■Luci che devono essere sostituite
da un qualsiasi concessionario
autorizzato Toyota o officina, o un
altro professionista adeguata-
mente qualificato e attrezzato
 Fari (a LED)
 Fari fendinebbia (a LED)
 Luci di posizione anteriori (a LED)
 Luci degli indicatori di direzione
anteriori (a LED)
 Luci di guida diurna
 Luci degli indicatori di direzione late-
rali
 Luci di coda
 Luci di stop
 Luce di retromarcia
 Faro retronebbia
 Luci degli indicatori di direzione
posteriori (a LED)
 Terza luce di stop
■Lampadine a LED
Tutte le luci, ad eccezione di quelle che seguono, sono composte da una serie di
LED. Se si brucia uno qualsiasi di questi LED, farlo sostituire portando il proprio vei- colo presso un qualsiasi concessionario
Lampadine
Potete sostituire da voi le seguenti
lampadine. Il livello di difficoltà
della sostituzione dipende dalla
lampadina. Poiché esiste il rischio
che i componenti siano danneg-
giati, è consigliabile far eseguire la
sostituzione da un qualsiasi con-
cessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e
attrezzato.
Preparazione per la sostitu-
zione di una lampadina
Ubicazione delle lampadine

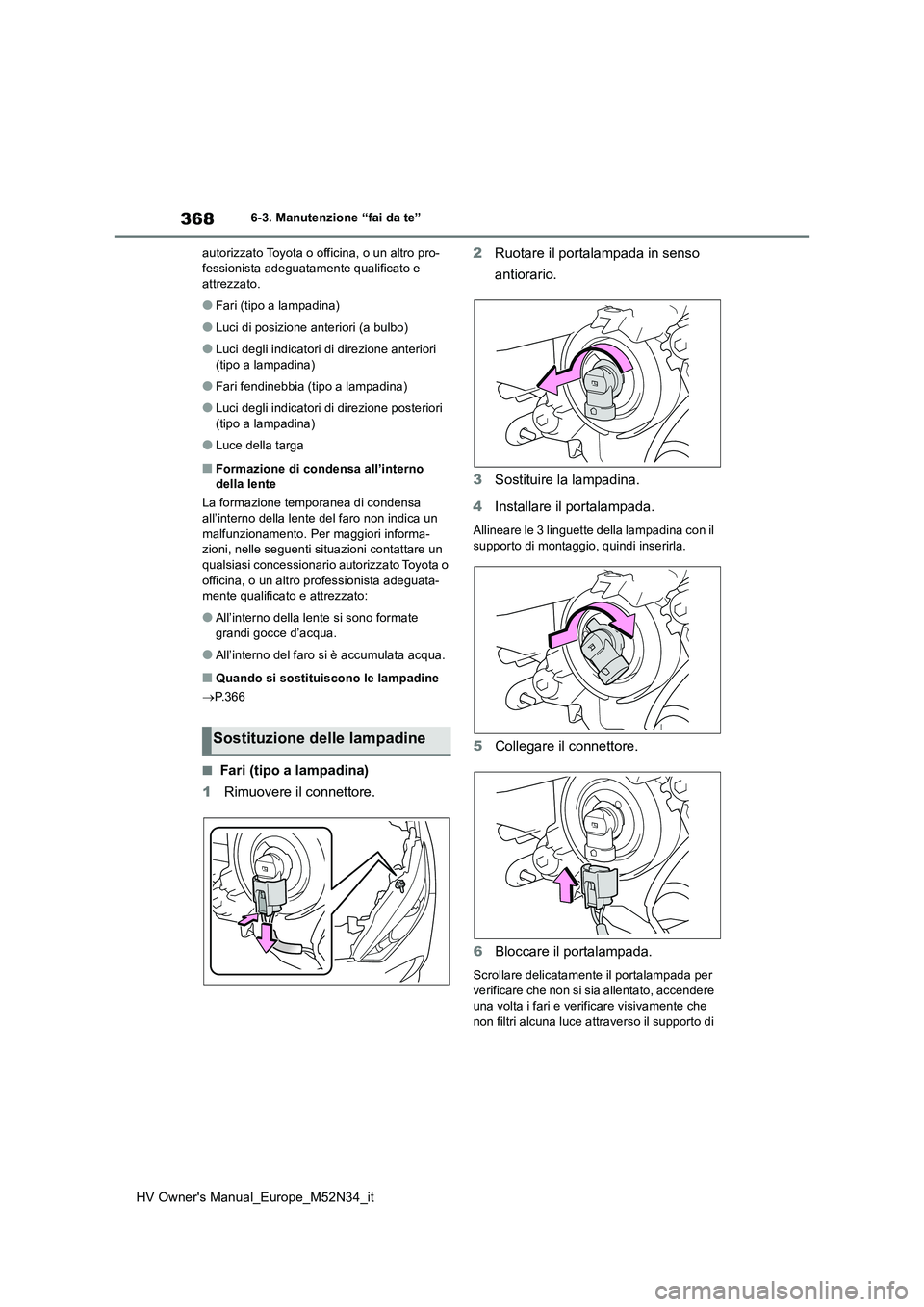

368
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
autorizzato Toyota o officina, o un altro pro- fessionista adeguatamente qualificato e attrezzato.
●Fari (tipo a lampadina)
●Luci di posizione anteriori (a bulbo)
●Luci degli indicatori di direzione anteriori
(tipo a lampadina)
●Fari fendinebbia (tipo a lampadina)
●Luci degli indicatori di direzione posteriori (tipo a lampadina)
●Luce della targa
■Formazione di condensa all’interno della lente
La formazione temporanea di condensa
all’interno della lente del faro non indica un malfunzionamento. Per maggiori informa-zioni, nelle seguenti situazioni contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato:
●All’interno della lente si sono formate grandi gocce d’acqua.
●All’interno del faro si è accumulata acqua.
■Quando si sostituiscono le lampadine
 P.366
■Fari (tipo a lampadina)
1 Rimuovere il connettore.
2 Ruotare il portalampada in senso
antiorario.
3 Sostituire la lampadina.
4 Installare il portalampada.
Allineare le 3 linguette della lampadina con il supporto di montaggio, quindi inserirla.
5 Collegare il connettore.
6 Bloccare il portalampada.
Scrollare delicatamente il portalampada per verificare che non si sia allentato, accendere
una volta i fari e verificare visivamente che non filtri alcuna luce attraverso il supporto di
Sostituzione delle lampadine

369
6
HV Owner's Manual_Europe_M52N34_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo

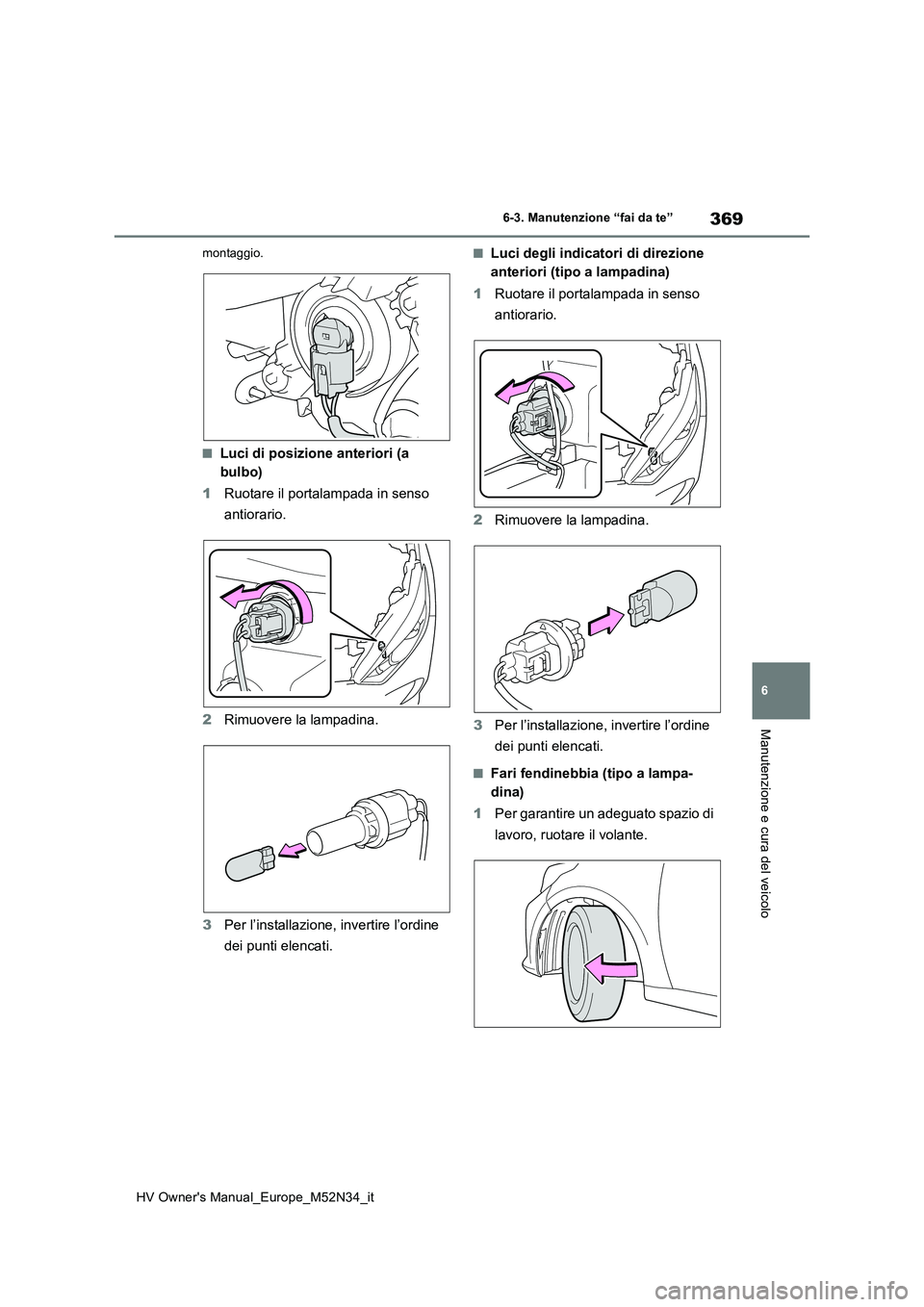

montaggio.
■Luci di posizione anteriori (a
bulbo)
1 Ruotare il portalampada in senso
antiorario.
2 Rimuovere la lampadina.
3 Per l’installazione, invertire l’ordine
dei punti elencati.
■Luci degli indicatori di direzione
anteriori (tipo a lampadina)
1 Ruotare il portalampada in senso
antiorario.
2 Rimuovere la lampadina.
3 Per l’installazione, invertire l’ordine
dei punti elencati.
■Fari fendinebbia (tipo a lampa-
dina)
1 Per garantire un adeguato spazio di
lavoro, ruotare il volante.

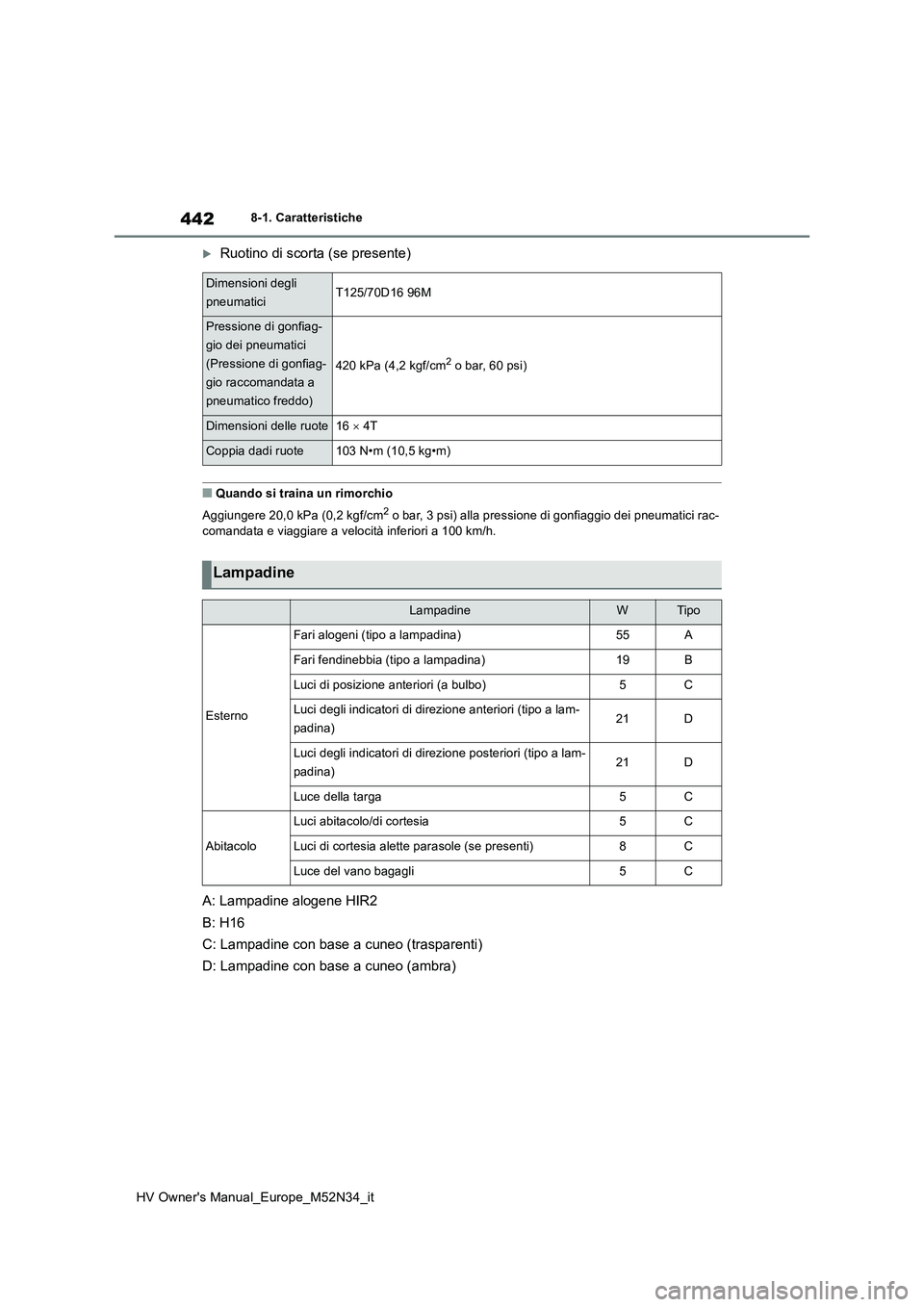

442
HV Owner's Manual_Europe_M52N34_it
8-1. Caratteristiche
Ruotino di scorta (se presente)
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio dei pneumatici rac- comandata e viaggiare a velocità inferiori a 100 km/h.
A: Lampadine alogene HIR2
B: H16
C: Lampadine con base a cuneo (trasparenti)
D: Lampadine con base a cuneo (ambra)
Dimensioni degli
pneumaticiT125/70D16 96M
Pressione di gonfiag-
gio dei pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni delle ruote16  4T
Coppia dadi ruote103 N•m (10,5 kg•m)
Lampadine
LampadineWTipo
Esterno
Fari alogeni (tipo a lampadina)55A
Fari fendinebbia (tipo a lampadina)19B
Luci di posizione anteriori (a bulbo)5C
Luci degli indicatori di direzione anteriori (tipo a lam-
padina)21D
Luci degli indicatori di direzione posteriori (tipo a lam-
padina)21D
Luce della targa5C
Abitacolo
Luci abitacolo/di cortesia5C
Luci di cortesia alette parasole (se presenti)8C
Luce del vano bagagli5C
