TOYOTA YARIS CROSS 2021 Betriebsanleitungen (in German)

129
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Hybridbatterie (Traktionsbatterie)
Vorderreifen
Hinterreifen*
*: Bei Fahrzeugen mit Frontmotor und Front-
antrieb werden die Pfeile zu und
nicht angezeigt.
■Zustand der Hybridbatterie (Traktions- batterie)
Die Anzeige ändert sich in 8 Stufen entspre- chend der Restladungsmenge der Hybridbat-
terie (Traktionsbatterie).
●In der Abbildung wird zu Erklärungszwec-
ken beispielhaft die Multi-Informationsan- zeige dargestellt.
●Bei diesen Abbildungen handelt es sich nur um Beispiele, die von den tatsächli-chen Bedingungen leicht abweichen kön-
nen.
Niedrig
Hoch
■Warnung für Restladungsmenge der Hybridbatterie (Traktionsbatterie)
●Der Summer ertönt in Intervallen, wenn die Hybridbatterie (Traktionsbatterie) nicht
geladen wird, während der Schalthebel in der Stellung N steht oder wenn die Restla-dungsmenge unter ein bestimmtes Niveau
fällt. Wenn die Restladungsmenge weiter fällt, ertönt ein Dauersummton.
●Wenn eine Warnmeldung in der Multi-Infor-
mationsanzeige angezeigt wird und der Summer ertönt, befolgen Sie die im Bild-schirm angezeigten Anweisungen für die
Problembehebung.
■Fahrtinformationen
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Fahrtinfor-
mationen” angezeigt wird, wählen Sie “Fahr- tinformationen”.
Kraftstoffverbrauch in den letzten 15
Minuten
Regenerierte Energie in den letzten
15 Minuten
Ein Symbol steht für 30 Wattstunden. Bis zu
5 Symbole werden angezeigt.
Momentanverbrauch
Zurücksetzen der Verbrauchsdaten
Durchschnittliche Fahrzeugge-
schwindigkeit seit dem Start des
Hybridsystems.
Verstrichene Zeit seit dem Start des
Verbrauch (Fahrzeuge mit Mul-
timediasystem mit 7-Zoll-/8-
Zoll-Display)
Energie

130
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Hybridsystems.
Reichweite
Der durchschnittliche Kraftstoffver-
brauch der letzten 15 Minuten ist nach
Farben in Durchschnittswerte der Ver-
gangenheit und dem Durchschnittsver-
brauch seit dem letzten Stellen des
Startschalters auf ON unterteilt. Ver-
wenden Sie den angezeigten Durch-
schnittsverbrauch als Referenz.
Bei dieser Abbildung handelt es sich nur um
ein Beispiel, das leicht von den tatsächlichen
Bedingungen abweichen kann.
■Protokollierte Daten
1 Drücken Sie die Taste “MENU”.
2 Wählen Sie “Info” auf dem Bild-
schirm “Menü”.
Wenn ein anderer Bildschirm als “Verlauf”
angezeigt wird, wählen Sie “Verlauf”.
Bester aufgezeichneter Kraftstoff-
verbrauch
Aktueller Kraftstoffverbrauch
Bisherige Bilanz des Kraftstoffver-
brauchs
Aktualisieren der aktuellen Kraft-
stoffverbrauchsdaten
Rücksetzen der protokollierten
Daten
Die Bilanz des durchschnittlichen Kraft-
stoffverbrauchs ist nach Farben in
Durchschnittswerte der Vergangenheit
und dem Durchschnittsverbrauch seit
der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten
Durchschnittsverbrauch als Referenz.
Bei dieser Abbildung handelt es sich nur um
ein Beispiel, das leicht von den tatsächlichen
Bedingungen abweichen kann.
■Aktualisieren der protokollierten Daten
Aktualisieren Sie den aktuellen Kraftstoffver-
brauch, indem Sie “Aktualisieren” wählen, um den Momentanverbrauch erneut zu messen.
■Rücksetzen der Daten
Die Kraftstoffverbrauchsdaten können durch die Auswahl von “Löschen” gelöscht werden.
■Reichweite
Zeigt die maximale Restreichweite mit dem
verbleibenden Kraftstoff im Tank an.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der angezeigten Strecke abweichen.
■Fahrinformationen
1 Drücken Sie die Taste “Privat”.
2 Wählen Sie “Fahrzeug” auf dem
Bildschirm “Privat”.
Wenn ein anderer Bildschirm als “Fahrinfo” angezeigt wird, wählen Sie “Fahrinfo”.
Verbrauch (Fahrzeuge mit Mul-
timediasystem mit 9-Zoll-Dis-
play)

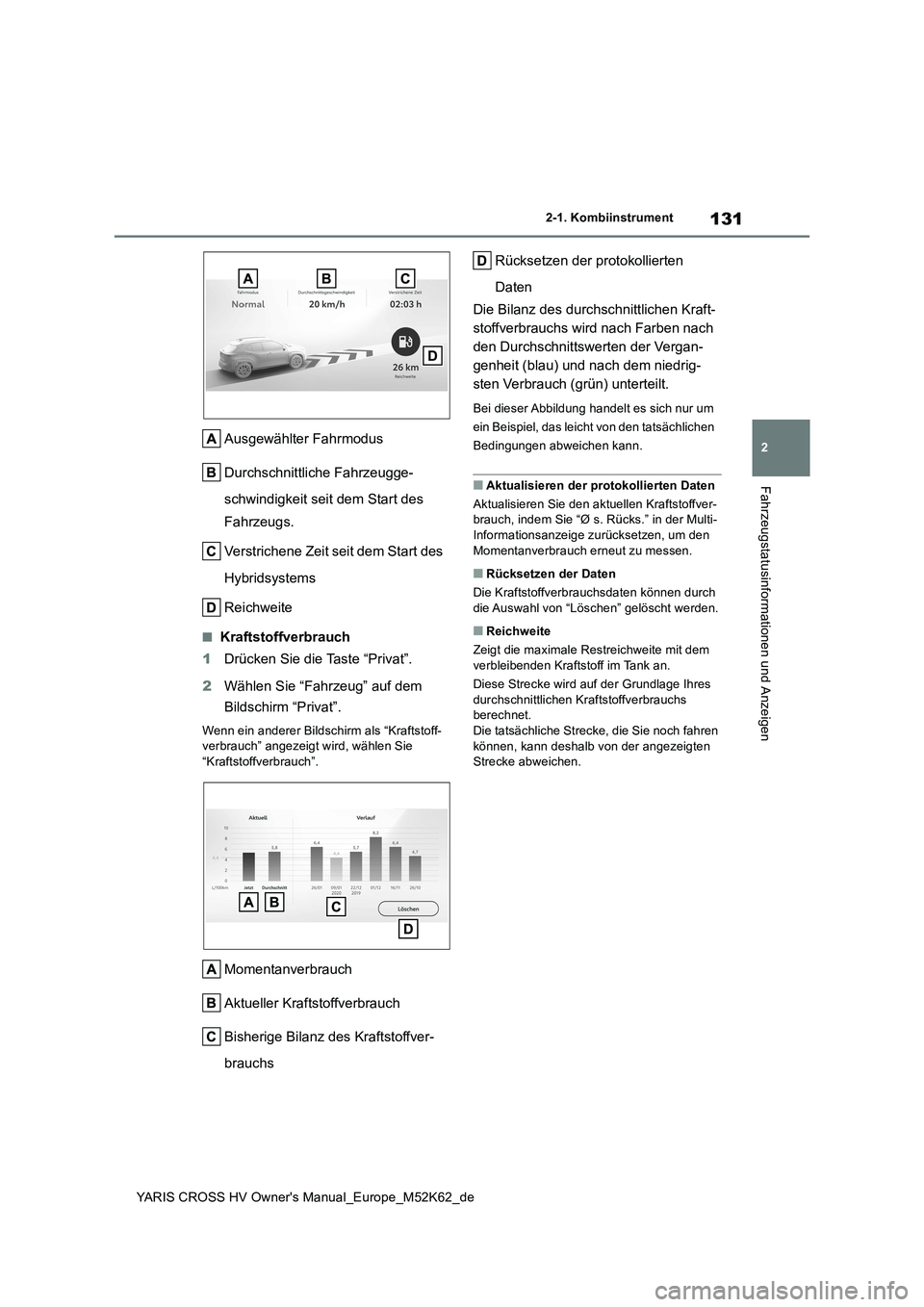

131
2
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Ausgewählter Fahrmodus
Durchschnittliche Fahrzeugge-
schwindigkeit seit dem Start des
Fahrzeugs.
Verstrichene Zeit seit dem Start des
Hybridsystems
Reichweite
■Kraftstoffverbrauch
1 Drücken Sie die Taste “Privat”.
2 Wählen Sie “Fahrzeug” auf dem
Bildschirm “Privat”.
Wenn ein anderer Bildschirm als “Kraftstoff- verbrauch” angezeigt wird, wählen Sie
“Kraftstoffverbrauch”.
Momentanverbrauch
Aktueller Kraftstoffverbrauch
Bisherige Bilanz des Kraftstoffver-
brauchs
Rücksetzen der protokollierten
Daten
Die Bilanz des durchschnittlichen Kraft-
stoffverbrauchs wird nach Farben nach
den Durchschnittswerten der Vergan-
genheit (blau) und nach dem niedrig-
sten Verbrauch (grün) unterteilt.
Bei dieser Abbildung handelt es sich nur um
ein Beispiel, das leicht von den tatsächlichen
Bedingungen abweichen kann.
■Aktualisieren der protokollierten Daten
Aktualisieren Sie den aktuellen Kraftstoffver- brauch, indem Sie “Ø s. Rücks.” in der Multi-Informationsanzeige zurücksetzen, um den
Momentanverbrauch erneut zu messen.
■Rücksetzen der Daten
Die Kraftstoffverbrauchsdaten können durch die Auswahl von “Löschen” gelöscht werden.
■Reichweite
Zeigt die maximale Restreichweite mit dem verbleibenden Kraftstoff im Tank an.
Diese Strecke wird auf der Grundlage Ihres
durchschnittlichen Kraftstoffverbrauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren
können, kann deshalb von der angezeigten Strecke abweichen.

132
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
2-1. Kombiinstrument

3
133
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
3
Vor Antritt der Fahrt
Vor Antritt der Fahrt
3-1. Informationen zu Schlüsseln
Schlüssel ............................... 134
3-2. Öffnen, Schließen und Verrie-
geln der Türen
Seitentüren ............................ 139
Heckklappe ............................ 144
Intelligentes Einstiegs- und Start-
system ................................. 158
3-3. Einstellen der Sitze
Vordersitze............................. 163
Rücksitze ............................... 164
Kopfstützen............................ 166
3-4. Einstellen des Lenkrads und der
Spiegel
Lenkrad.................................. 170
Innenrückspiegel ................... 171
Außenspiegel......................... 172
3-5. Öffnen und Schließen der Fen-
ster
Elektrische Fensterheber....... 175

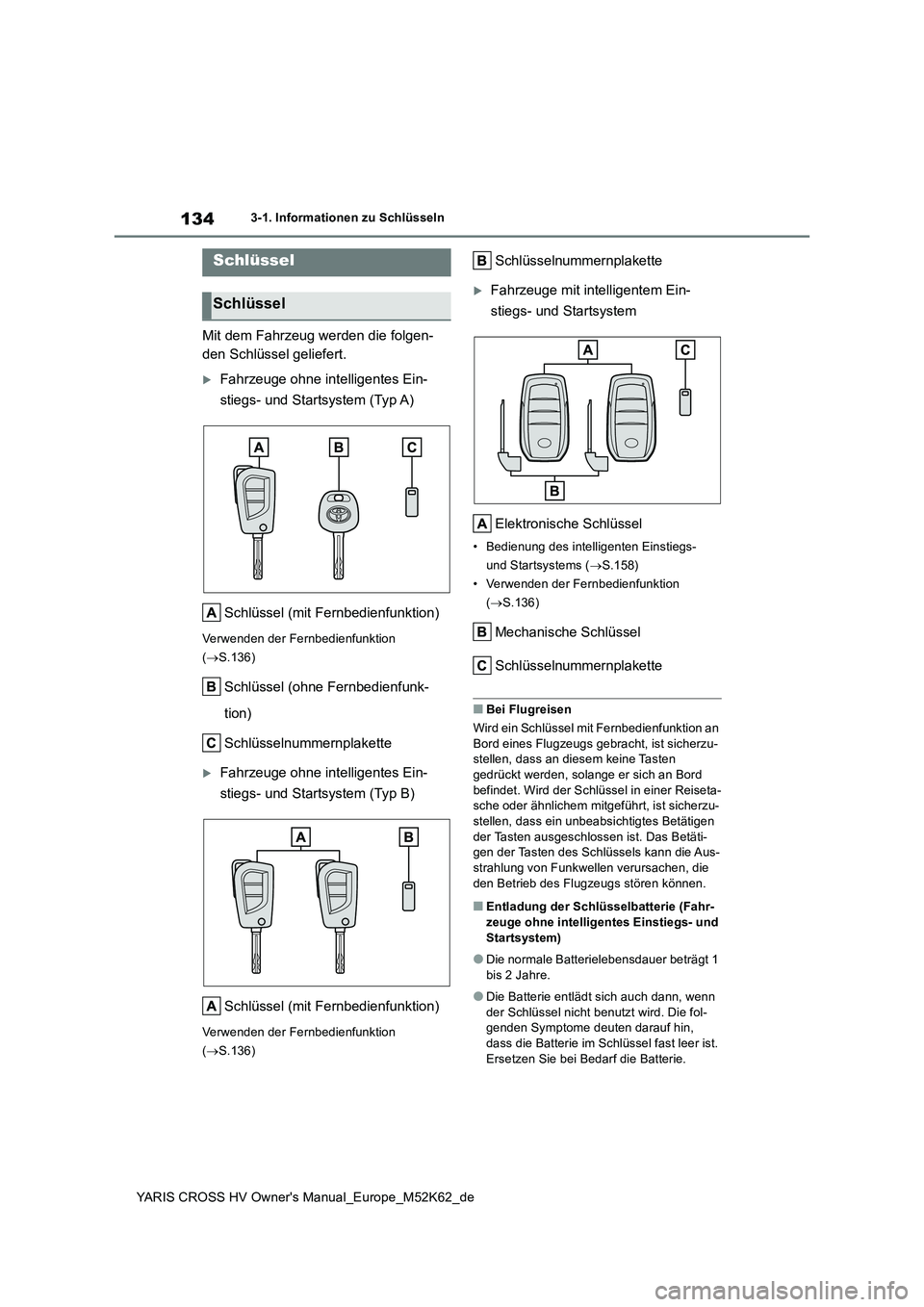

134
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
3-1. Informationen zu Schlüsseln
3-1.In formatione n z u Schlüss eln
Mit dem Fahrzeug werden die folgen-
den Schlüssel geliefert.
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem (Typ A)
Schlüssel (mit Fernbedienfunktion)
Verwenden der Fernbedienfunktion
( S.136)
Schlüssel (ohne Fernbedienfunk-
tion)
Schlüsselnummernplakette
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem (Typ B)
Schlüssel (mit Fernbedienfunktion)
Verwenden der Fernbedienfunktion
( S.136)
Schlüsselnummernplakette
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem
Elektronische Schlüssel
• Bedienung des intelligenten Einstiegs-
und Startsystems ( S.158)
• Verwenden der Fernbedienfunktion
( S.136)
Mechanische Schlüssel
Schlüsselnummernplakette
■Bei Flugreisen
Wird ein Schlüssel mit Fernbedienfunktion an Bord eines Flugzeugs gebracht, ist sicherzu-stellen, dass an diesem keine Tasten
gedrückt werden, solange er sich an Bord befindet. Wird der Schlüssel in einer Reiseta-sche oder ähnlichem mitgeführt, ist sicherzu-
stellen, dass ein unbeabsichtigtes Betätigen der Tasten ausgeschlossen ist. Das Betäti-gen der Tasten des Schlüssels kann die Aus-
strahlung von Funkwellen verursachen, die den Betrieb des Flugzeugs stören können.
■Entladung der Schlüsselbatterie (Fahr-zeuge ohne intelligentes Einstiegs- und
Startsystem)
●Die normale Batterielebensdauer beträgt 1
bis 2 Jahre.
●Die Batterie entlädt sich auch dann, wenn
der Schlüssel nicht benutzt wird. Die fol- genden Symptome deuten darauf hin, dass die Batterie im Schlüssel fast leer ist.
Ersetzen Sie bei Bedarf die Batterie.
Schlüssel
Schlüssel

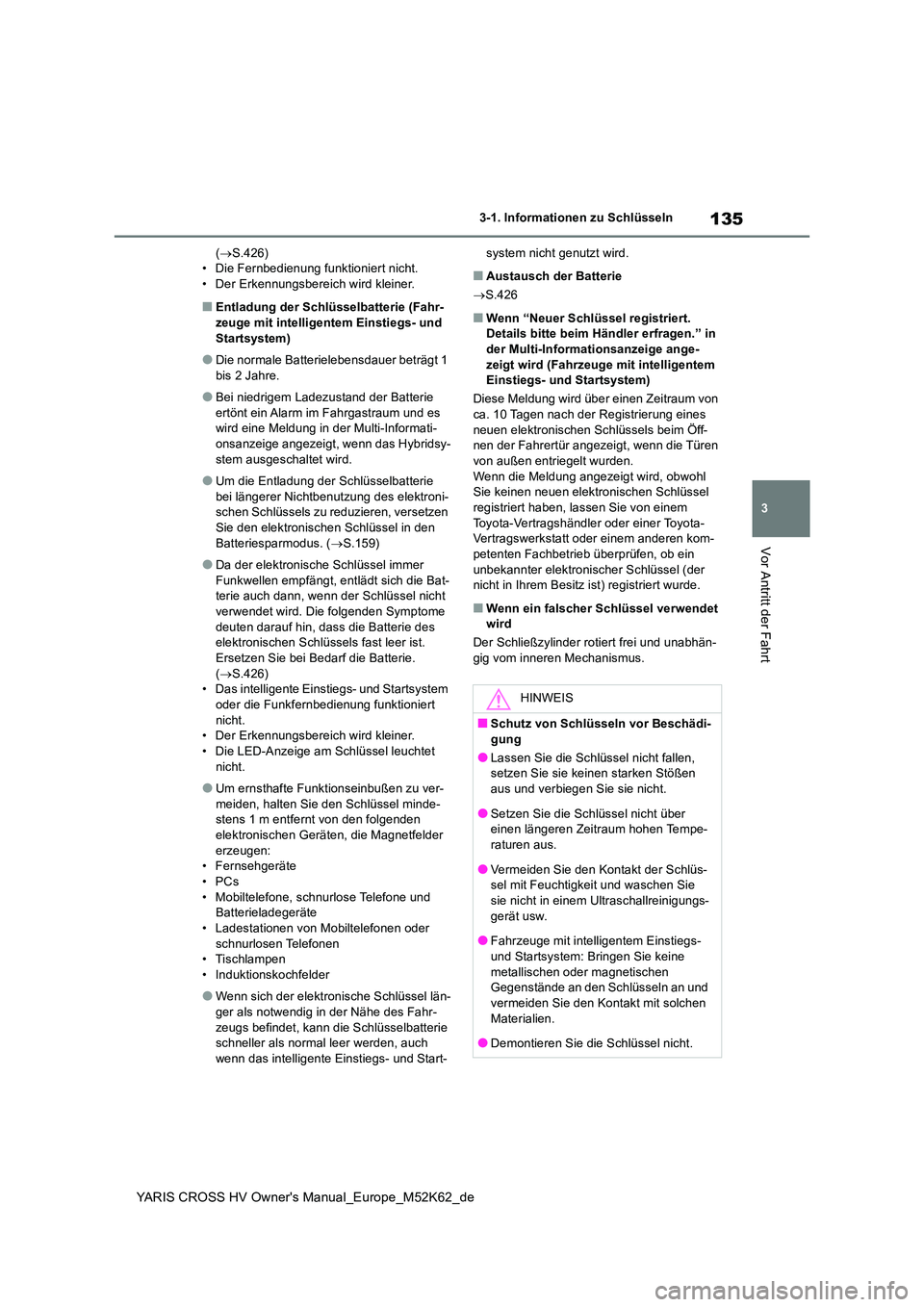

135
3
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
3-1. Informationen zu Schlüsseln
Vor Antritt der Fahrt
(S.426) • Die Fernbedienung funktioniert nicht.• Der Erkennungsbereich wird kleiner.
■Entladung der Schlüsselbatterie (Fahr-
zeuge mit intelligentem Einstiegs- und Startsystem)
●Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
●Bei niedrigem Ladezustand der Batterie ertönt ein Alarm im Fahrgastraum und es wird eine Meldung in der Multi-Informati-
onsanzeige angezeigt, wenn das Hybridsy- stem ausgeschaltet wird.
●Um die Entladung der Schlüsselbatterie bei längerer Nichtbenutzung des elektroni-schen Schlüssels zu reduzieren, versetzen
Sie den elektronischen Schlüssel in den Batteriesparmodus. ( S.159)
●Da der elektronische Schlüssel immer Funkwellen empfängt, entlädt sich die Bat-terie auch dann, wenn der Schlüssel nicht
verwendet wird. Die folgenden Symptome deuten darauf hin, dass die Batterie des elektronischen Schlüssels fast leer ist.
Ersetzen Sie bei Bedarf die Batterie. ( S.426) • Das intelligente Einstiegs- und Startsystem
oder die Funkfernbedienung funktioniert nicht.• Der Erkennungsbereich wird kleiner.
• Die LED-Anzeige am Schlüssel leuchtet nicht.
●Um ernsthafte Funktionseinbußen zu ver-meiden, halten Sie den Schlüssel minde-stens 1 m entfernt von den folgenden
elektronischen Geräten, die Magnetfelder erzeugen:• Fernsehgeräte
•PCs • Mobiltelefone, schnurlose Telefone und Batterieladegeräte
• Ladestationen von Mobiltelefonen oder schnurlosen Telefonen• Tischlampen
• Induktionskochfelder
●Wenn sich der elektronische Schlüssel län-
ger als notwendig in der Nähe des Fahr- zeugs befindet, kann die Schlüsselbatterie schneller als normal leer werden, auch
wenn das intelligente Einstiegs- und Start-
system nicht genutzt wird.
■Austausch der Batterie
 S.426
■Wenn “Neuer Schlüssel registriert. Details bitte beim Händler erfragen.” in der Multi-Informationsanzeige ange-
zeigt wird (Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
Diese Meldung wird über einen Zeitraum von ca. 10 Tagen nach der Registrierung eines
neuen elektronischen Schlüssels beim Öff- nen der Fahrertür angezeigt, wenn die Türen von außen entriegelt wurden.
Wenn die Meldung angezeigt wird, obwohl Sie keinen neuen elektronischen Schlüssel registriert haben, lassen Sie von einem
Toyota-Vertragshändler oder einer Toyota- Vertragswerkstatt oder einem anderen kom-petenten Fachbetrieb überprüfen, ob ein
unbekannter elektronischer Schlüssel (der nicht in Ihrem Besitz ist) registriert wurde.
■Wenn ein falscher Schlüssel verwendet wird
Der Schließzylinder rotiert frei und unabhän-
gig vom inneren Mechanismus.
HINWEIS
■Schutz von Schlüsseln vor Beschädi-
gung
●Lassen Sie die Schlüssel nicht fallen, setzen Sie sie keinen starken Stößen aus und verbiegen Sie sie nicht.
●Setzen Sie die Schlüssel nicht über einen längeren Zeitraum hohen Tempe-raturen aus.
●Vermeiden Sie den Kontakt der Schlüs-sel mit Feuchtigkeit und waschen Sie sie nicht in einem Ultraschallreinigungs-
gerät usw.
●Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Bringen Sie keine
metallischen oder magnetischen Gegenstände an den Schlüsseln an und vermeiden Sie den Kontakt mit solchen
Materialien.
●Demontieren Sie die Schlüssel nicht.

136
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
3-1. Informationen zu Schlüsseln
Die Schlüssel sind mit der folgenden
Fernbedienung ausgestattet:
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem
Verriegeln der Türen ( S.139)
Schließt die Fenster*1 ( S.139)
Entriegelt die Türen ( S.139)
Öffnet die Fenster*1 ( S.139)
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem
Verriegeln der Türen ( S.139)
Schließt die Fenster*1 ( S.139)
Entriegelt die Türen ( S.139)
Öffnet die Fenster*1 ( S.139)
Öffnet und schließt die elektrische
Heckklappe*2 ( S.147)
*1: Diese Einstellung muss von einem
Toyota-Vertragshändler oder einer
HINWEIS
●Bringen Sie keine Aufkleber oder Ähnli-
ches auf der Oberfläche des Schlüssels an.
●Fahrzeuge mit intelligentem Einstiegs-
und Startsystem: Bewahren Sie die Schlüssel nicht in der Nähe von Objek-ten auf, die magnetische Felder erzeu-
gen, wie z.B. Fernsehgeräte, Audiosysteme, Induktionskochfelder oder medizinische Elektrogeräte (z.B.
niederfrequentes Therapie-Equipment).
■Mitführen des elektronischen Schlüs- sels (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
Achten Sie darauf, dass der elektronische Schlüssel immer mindestens 10 cm von eingeschalteten elektrischen Geräten ent-
fernt ist. Wenn die von elektronischen Geräten ausgestrahlten Funkwellen in einem Bereich bis zu 10 cm auf den elek-
tronischen Schlüssel treffen, können Stö- rungen auftreten, durch die der Schlüssel unter Umständen nicht mehr ordnungsge-
mäß funktioniert.
■Störung im intelligenten Einstiegs- und Startsystem oder andere schlüs-
selspezifische Probleme (Fahrzeuge mit intelligentem Einstiegs- und
Startsystem)
 S.489
■Verlust eines elektronischen Schlüs- sels (Fahrzeuge mit intelligentem
Einstiegs- und Startsystem)
 S.488
Fernbedienung

137
3
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
3-1. Informationen zu Schlüsseln
Vor Antritt der Fahrt

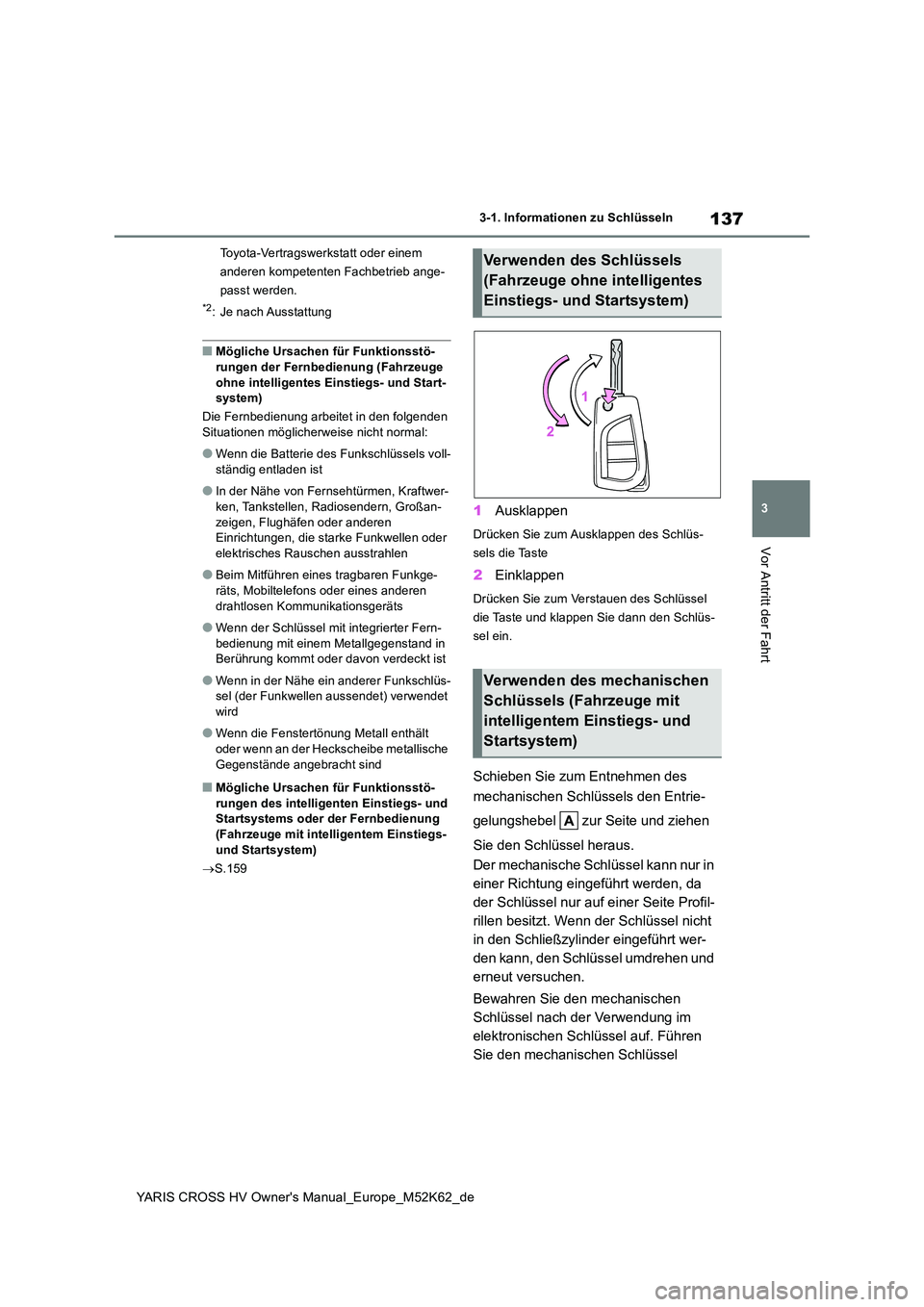

Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb ange-
passt werden.
*2: Je nach Ausstattung
■Mögliche Ursachen für Funktionsstö- rungen der Fernbedienung (Fahrzeuge
ohne intelligentes Einstiegs- und Start- system)
Die Fernbedienung arbeitet in den folgenden Situationen möglicherweise nicht normal:
●Wenn die Batterie des Funkschlüssels voll-ständig entladen ist
●In der Nähe von Fernsehtürmen, Kraftwer-ken, Tankstellen, Radiosendern, Großan-
zeigen, Flughäfen oder anderen Einrichtungen, die starke Funkwellen oder elektrisches Rauschen ausstrahlen
●Beim Mitführen eines tragbaren Funkge-räts, Mobiltelefons oder eines anderen
drahtlosen Kommunikationsgeräts
●Wenn der Schlüssel mit integrierter Fern-
bedienung mit einem Metallgegenstand in Berührung kommt oder davon verdeckt ist
●Wenn in der Nähe ein anderer Funkschlüs-sel (der Funkwellen aussendet) verwendet wird
●Wenn die Fenstertönung Metall enthält oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
■Mögliche Ursachen für Funktionsstö- rungen des intelligenten Einstiegs- und Startsystems oder der Fernbedienung
(Fahrzeuge mit intelligentem Einstiegs- und Startsystem)
 S.159
1Ausklappen
Drücken Sie zum Ausklappen des Schlüs-
sels die Taste
2 Einklappen
Drücken Sie zum Verstauen des Schlüssel
die Taste und klappen Sie dann den Schlüs-
sel ein.
Schieben Sie zum Entnehmen des
mechanischen Schlüssels den Entrie-
gelungshebel zur Seite und ziehen
Sie den Schlüssel heraus.
Der mechanische Schlüssel kann nur in
einer Richtung eingeführt werden, da
der Schlüssel nur auf einer Seite Profil-
rillen besitzt. Wenn der Schlüssel nicht
in den Schließzylinder eingeführt wer-
den kann, den Schlüssel umdrehen und
erneut versuchen.
Bewahren Sie den mechanischen
Schlüssel nach der Verwendung im
elektronischen Schlüssel auf. Führen
Sie den mechanischen Schlüssel
Verwenden des Schlüssels
(Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem)
Verwenden des mechanischen
Schlüssels (Fahrzeuge mit
intelligentem Einstiegs- und
Startsystem)

138
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
3-1. Informationen zu Schlüsseln

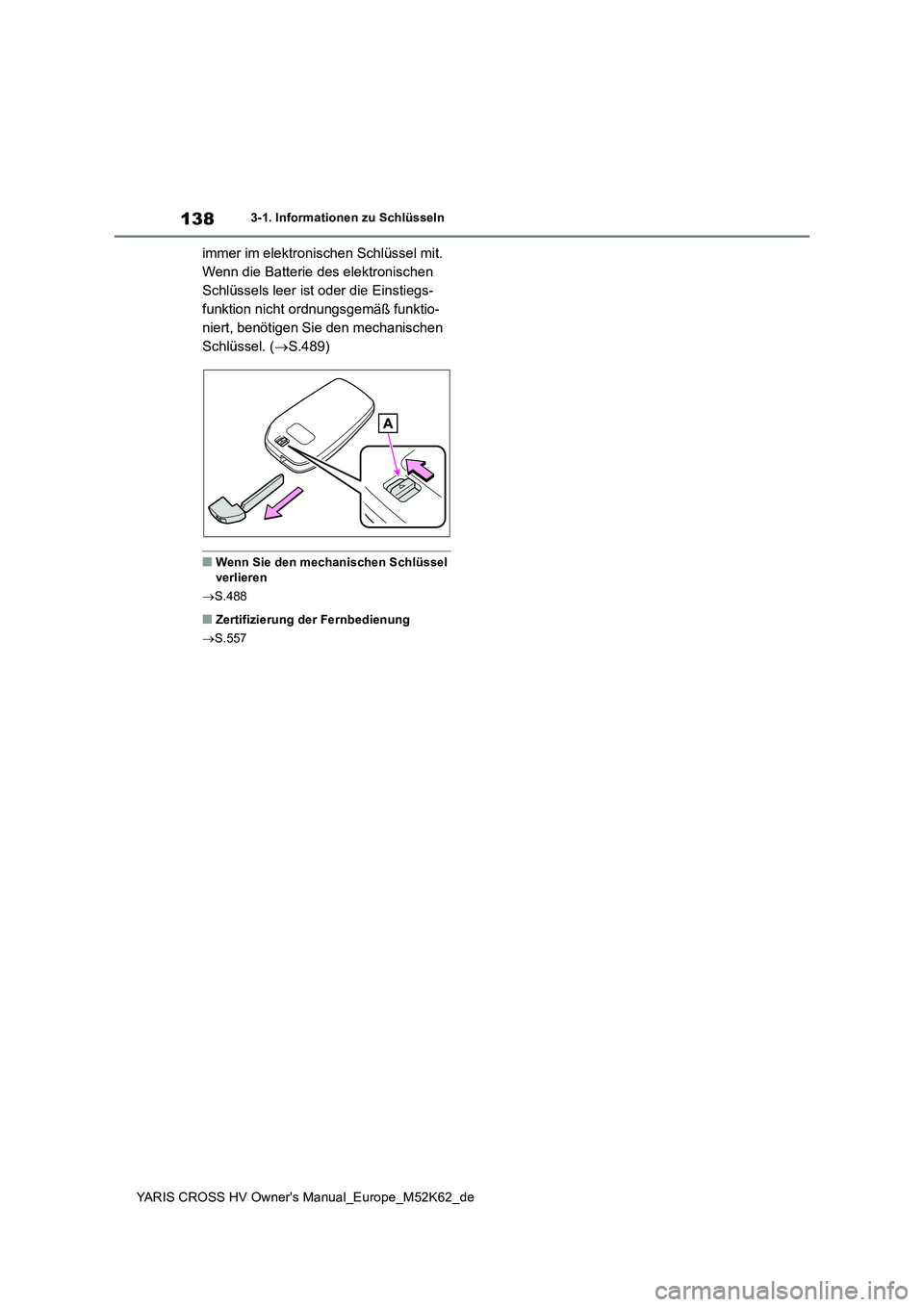

immer im elektronischen Schlüssel mit.
Wenn die Batterie des elektronischen
Schlüssels leer ist oder die Einstiegs-
funktion nicht ordnungsgemäß funktio-
niert, benötigen Sie den mechanischen
Schlüssel. ( S.489)
■Wenn Sie den mechanischen Schlüssel verlieren
 S.488
■Zertifizierung der Fernbedienung
 S.557
