YARIS CROSS HV Owner's Manual_Europe_M52K62_de

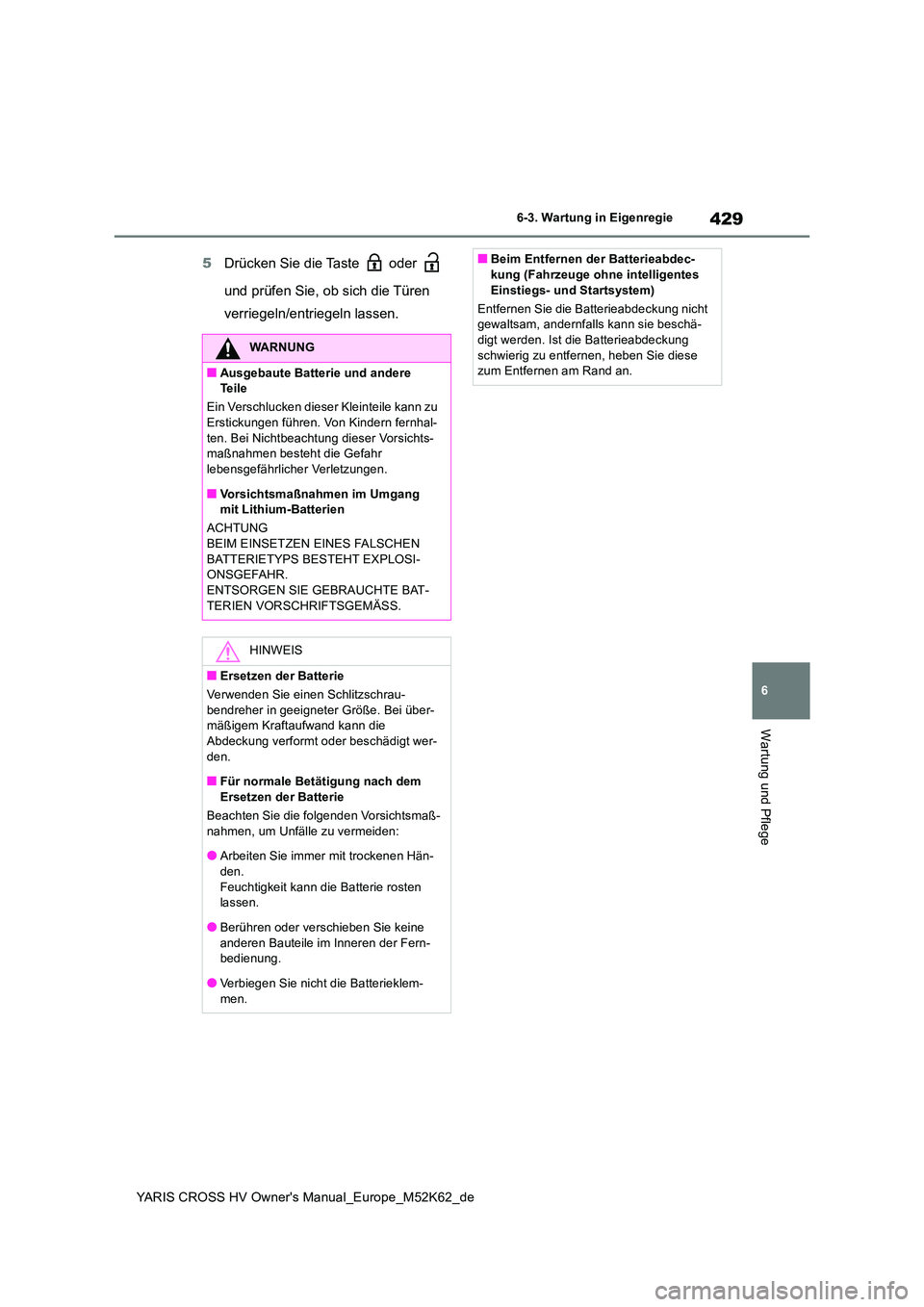

6-3. Wartung in Eigenregie
Wartung und Pflege
5Drücken Sie die Taste oder
und prüfen Sie, ob sich die Türen
verriegeln/entriegeln lassen.
WARNUNG
■Ausgebaute Batterie und andere Te i l e
Ein Verschlucken dieser Kleinteile kann zu Erstickungen führen. Von Kindern fernhal-
ten. Bei Nichtbeachtung dieser Vorsichts- maßnahmen besteht die Gefahr lebensgefährlicher Verletzungen.
■Vorsichtsmaßnahmen im Umgang mit Lithium-Batterien
ACHTUNG
BEIM EINSETZEN EINES FALSCHEN BATTERIETYPS BESTEHT EXPLOSI-ONSGEFAHR.
ENTSORGEN SIE GEBRAUCHTE BAT- TERIEN VORSCHRIFTSGEMÄSS.
HINWEIS
■Ersetzen der Batterie
Verwenden Sie einen Schlitzschrau-
bendreher in geeigneter Größe. Bei über- mäßigem Kraftaufwand kann die Abdeckung verformt oder beschädigt wer-
den.
■Für normale Betätigung nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Hän- den.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine
anderen Bauteile im Inneren der Fern- bedienung.
●Verbiegen Sie nicht die Batterieklem-
men.
■Beim Entfernen der Batterieabdec- kung (Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem)
Entfernen Sie die Batterieabdeckung nicht gewaltsam, andernfalls kann sie beschä-digt werden. Ist die Batterieabdeckung
schwierig zu entfernen, heben Sie diese zum Entfernen am Rand an.

430
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie

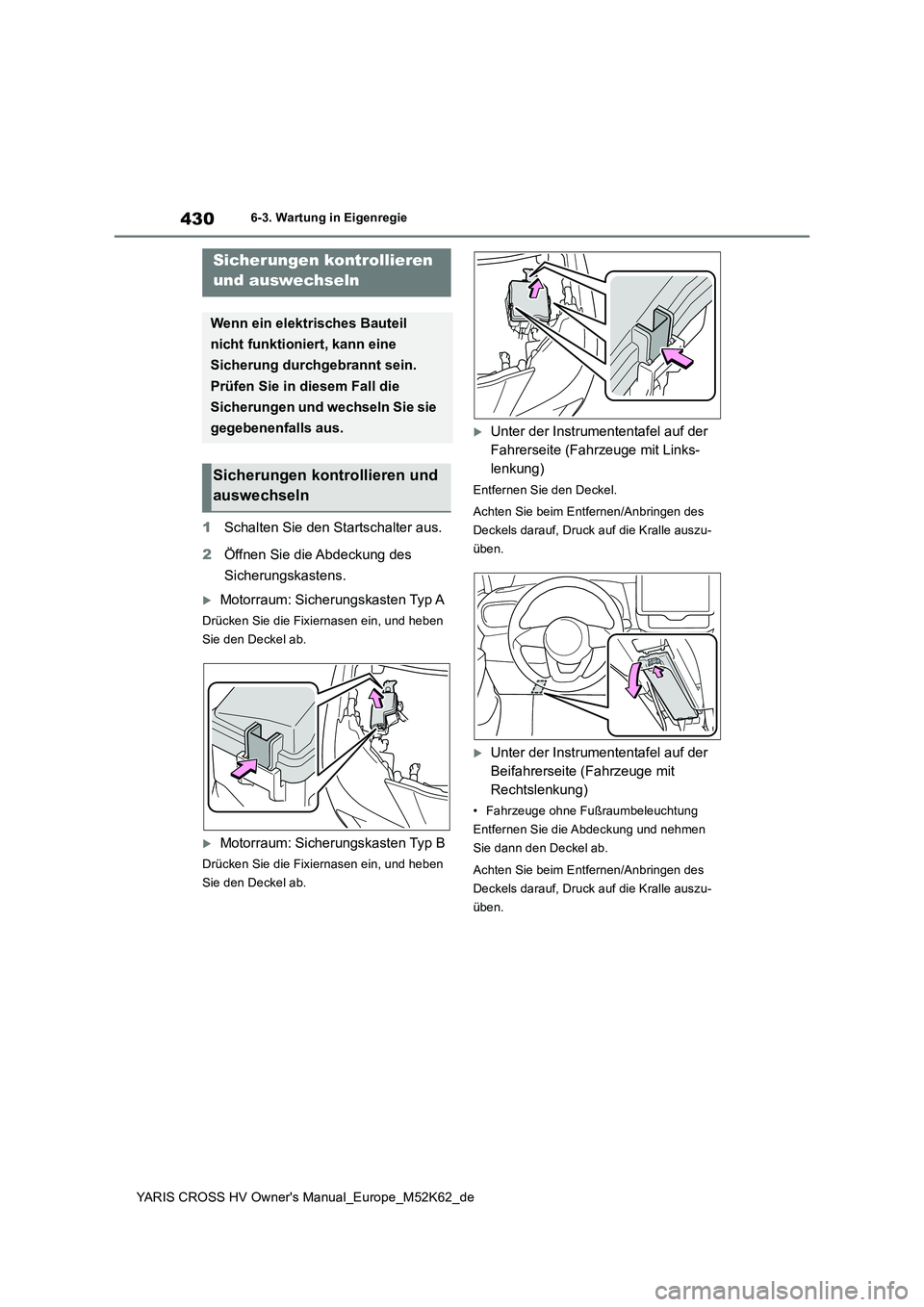

1Schalten Sie den Startschalter aus.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
Drücken Sie die Fixiernasen ein, und heben
Sie den Deckel ab.
Motorraum: Sicherungskasten Typ B
Drücken Sie die Fixiernasen ein, und heben
Sie den Deckel ab.
Unter der Instrumententafel auf der
Fahrerseite (Fahrzeuge mit Links-
lenkung)
Entfernen Sie den Deckel.
Achten Sie beim Entfernen/Anbringen des
Deckels darauf, Druck auf die Kralle auszu-
üben.
Unter der Instrumententafel auf der
Beifahrerseite (Fahrzeuge mit
Rechtslenkung)
• Fahrzeuge ohne Fußraumbeleuchtung
Entfernen Sie die Abdeckung und nehmen
Sie dann den Deckel ab.
Achten Sie beim Entfernen/Anbringen des
Deckels darauf, Druck auf die Kralle auszu-
üben.
Sicherungen kontrollieren
und auswechseln
Wenn ein elektrisches Bauteil
nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Prüfen Sie in diesem Fall die
Sicherungen und wechseln Sie sie
gegebenenfalls aus.
Sicherungen kontrollieren und
auswechseln

431
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege

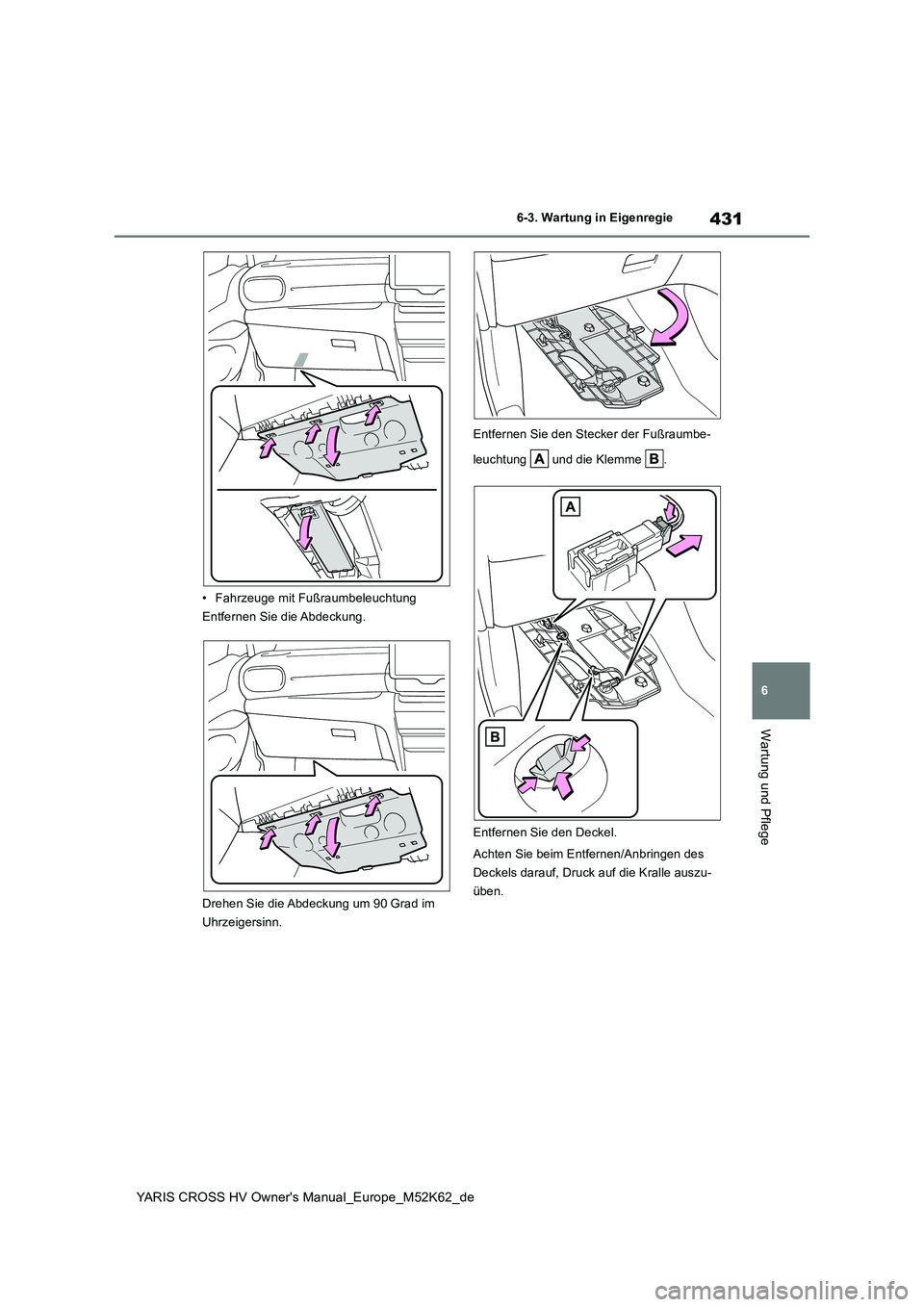

• Fahrzeuge mit Fußraumbeleuchtung
Entfernen Sie die Abdeckung.
Drehen Sie die Abdeckung um 90 Grad im
Uhrzeigersinn.
Entfernen Sie den Stecker der Fußraumbe-
leuchtung und die Klemme .
Entfernen Sie den Deckel.
Achten Sie beim Entfernen/Anbringen des
Deckels darauf, Druck auf die Kralle auszu-
üben.

432
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie

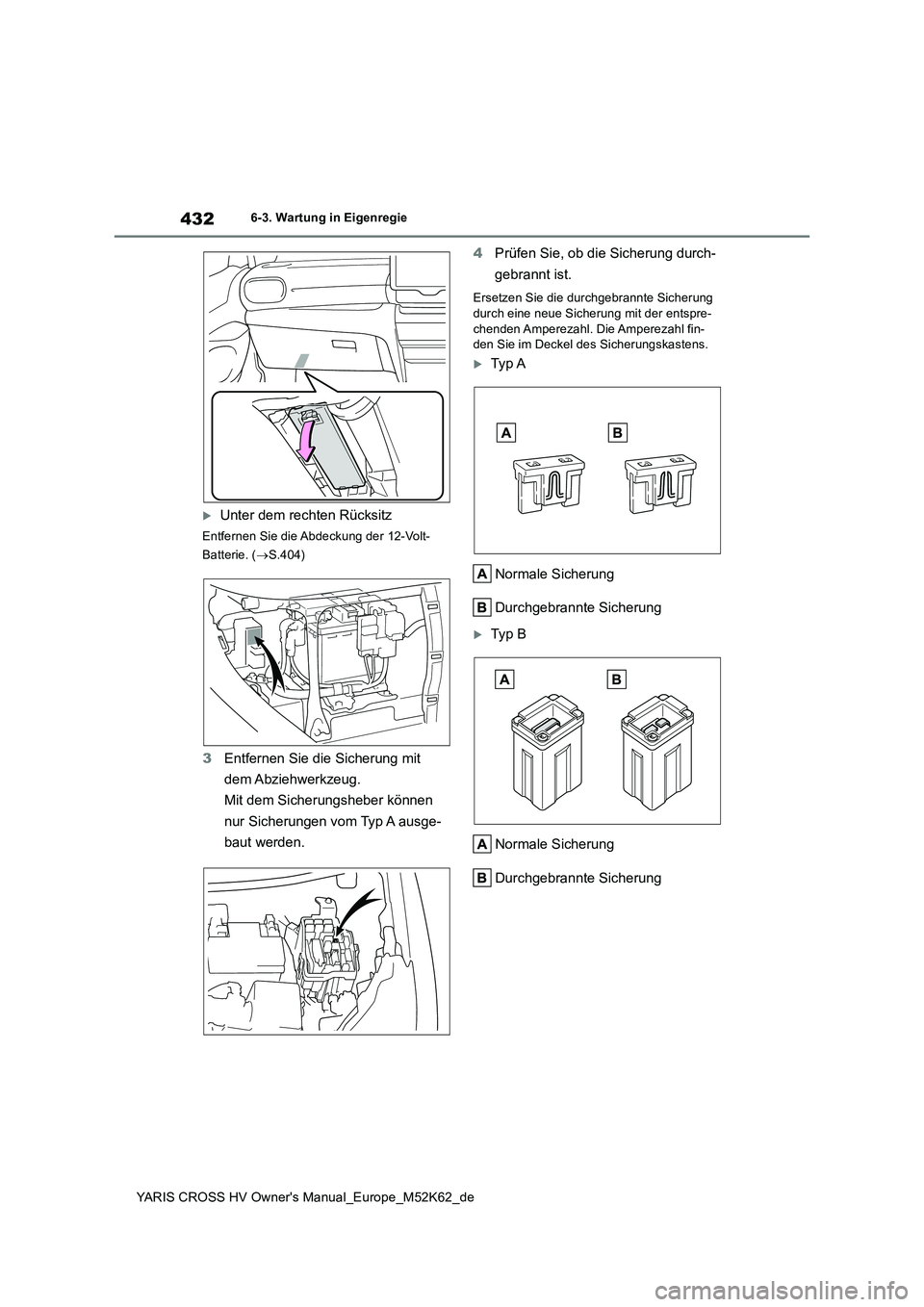

Unter dem rechten Rücksitz
Entfernen Sie die Abdeckung der 12-Volt-
Batterie. ( S.404)
3Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können
nur Sicherungen vom Typ A ausge-
baut werden.
4 Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie die durchgebrannte Sicherung
durch eine neue Sicherung mit der entspre- chenden Amperezahl. Die Amperezahl fin-den Sie im Deckel des Sicherungskastens.
Typ A
Normale Sicherung
Durchgebrannte Sicherung
Typ B
Normale Sicherung
Durchgebrannte Sicherung

433
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege

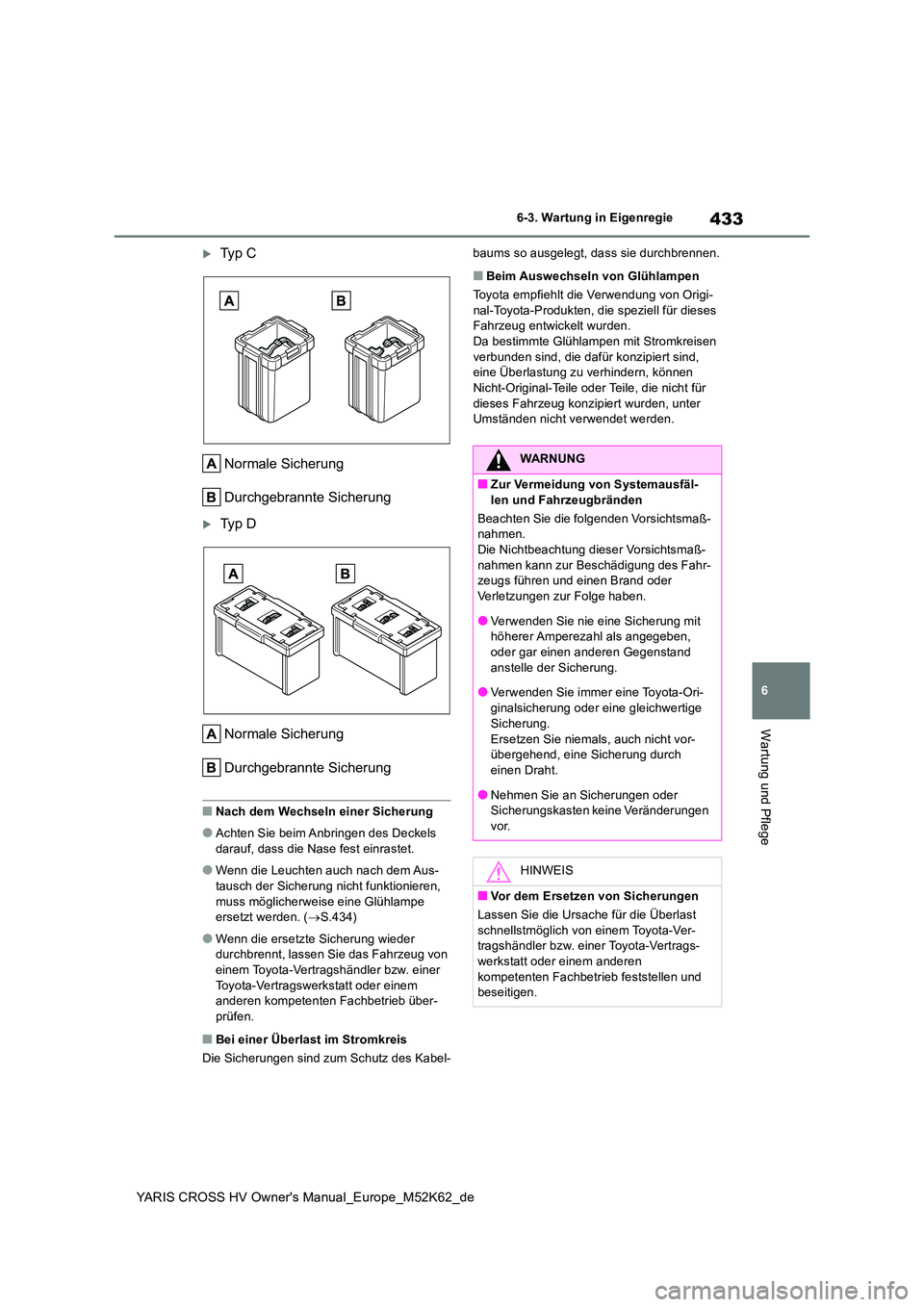

Ty p C
Normale Sicherung
Durchgebrannte Sicherung
Ty p D
Normale Sicherung
Durchgebrannte Sicherung
■Nach dem Wechseln einer Sicherung
●Achten Sie beim Anbringen des Deckels darauf, dass die Nase fest einrastet.
●Wenn die Leuchten auch nach dem Aus-tausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( S.434)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-prüfen.
■Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabel-
baums so ausgelegt, dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Origi- nal-Toyota-Produkten, die speziell für dieses Fahrzeug entwickelt wurden.
Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können
Nicht-Original-Teile oder Teile, die nicht für dieses Fahrzeug konzip iert wurden, unter Umständen nicht verwendet werden.
WARNUNG
■Zur Vermeidung von Systemausfäl-len und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Die Nichtbeachtung dieser Vorsichtsmaß- nahmen kann zur Beschädigung des Fahr-zeugs führen und einen Brand oder
Verletzungen zur Folge haben.
●Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben,
oder gar einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Toyota-Ori-
ginalsicherung oder eine gleichwertige Sicherung.
Ersetzen Sie niemals, auch nicht vor- übergehend, eine Sicherung durch einen Draht.
●Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb feststellen und beseitigen.

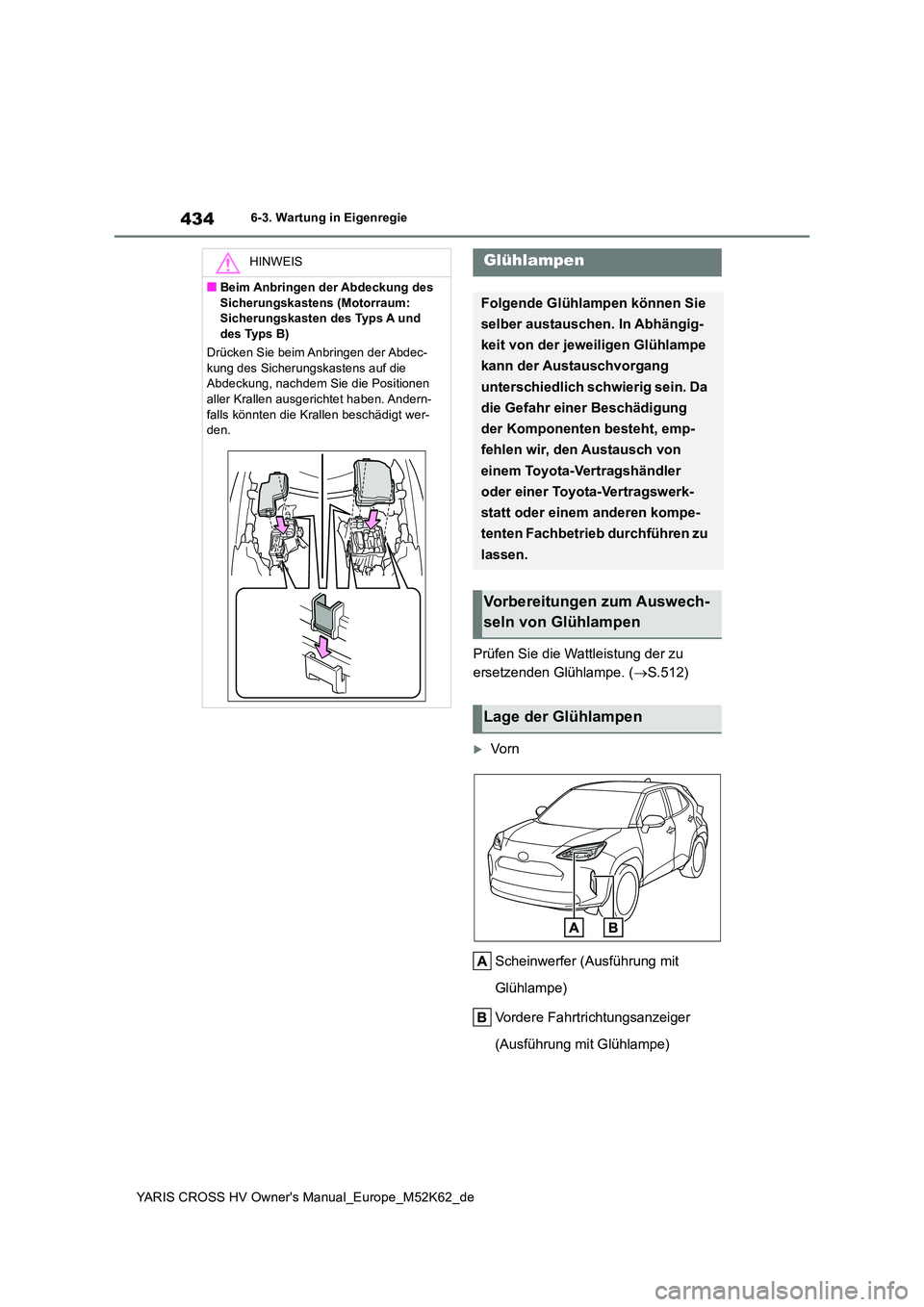

434
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.512)
Vo r n
Scheinwerfer (Ausführung mit
Glühlampe)
Vordere Fahrtrichtungsanzeiger
(Ausführung mit Glühlampe)
HINWEIS
■Beim Anbringen der Abdeckung des
Sicherungskastens (Motorraum: Sicherungskasten des Typs A und des Typs B)
Drücken Sie beim Anbringen der Abdec-
kung des Sicherungskastens auf die Abdeckung, nachdem Sie die Positionen aller Krallen ausgerichtet haben. Andern-
falls könnten die Krallen beschädigt wer- den.
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. In Abhängig-
keit von der jeweiligen Glühlampe
kann der Austauschvorgang
unterschiedlich schwierig sein. Da
die Gefahr einer Beschädigung
der Komponenten besteht, emp-
fehlen wir, den Austausch von
einem Toyota-Vertragshändler
oder einer Toyota-Vertragswerk-
statt oder einem anderen kompe-
tenten Fachbetrieb durchführen zu
lassen.
Vorbereitungen zum Auswech-
seln von Glühlampen
Lage der Glühlampen

435
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege

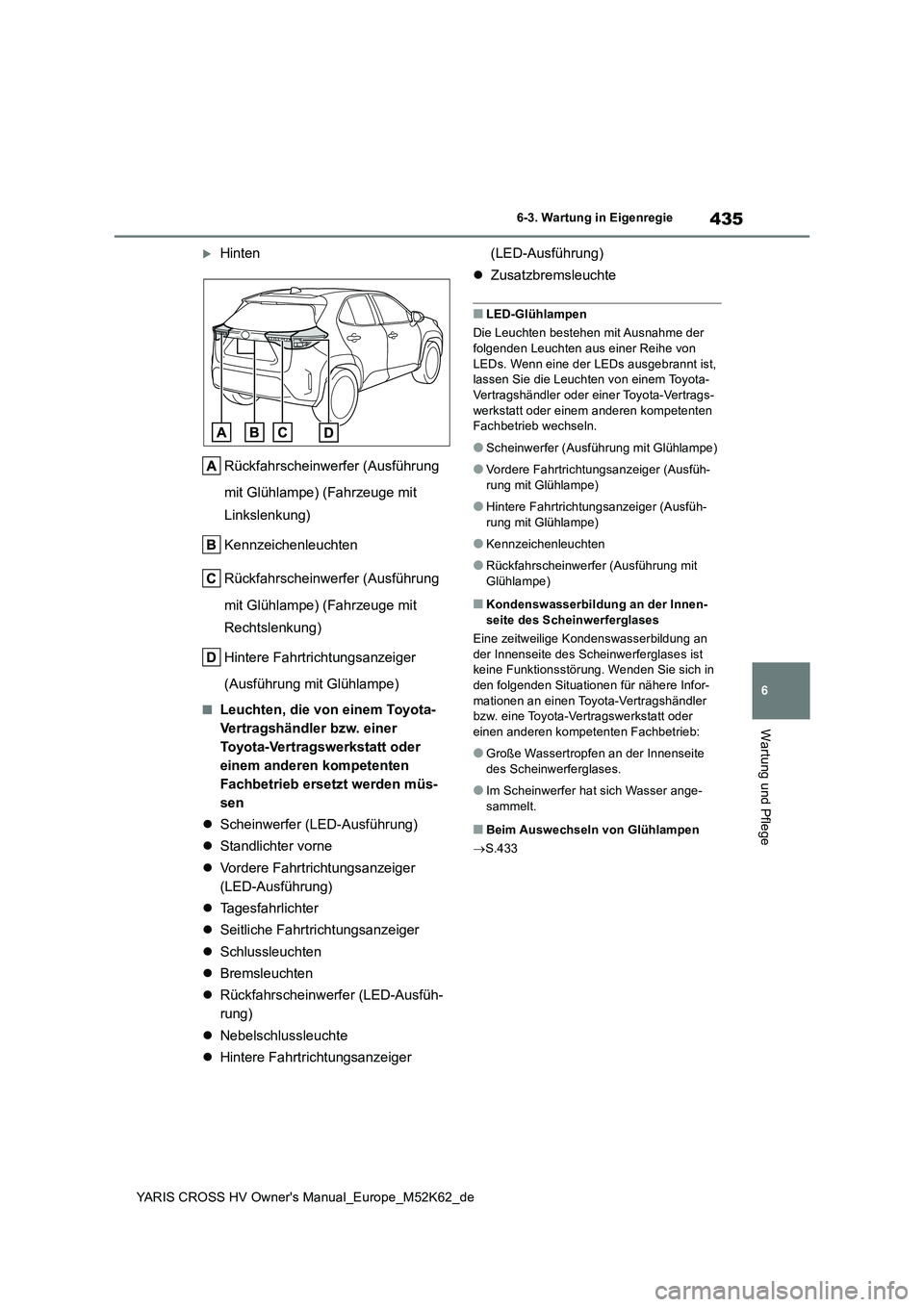

Hinten
Rückfahrscheinwerfer (Ausführung
mit Glühlampe) (Fahrzeuge mit
Linkslenkung)
Kennzeichenleuchten
Rückfahrscheinwerfer (Ausführung
mit Glühlampe) (Fahrzeuge mit
Rechtslenkung)
Hintere Fahrtrichtungsanzeiger
(Ausführung mit Glühlampe)
■Leuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einem anderen kompetenten
Fachbetrieb ersetzt werden müs-
sen
 Scheinwerfer (LED-Ausführung)
 Standlichter vorne
 Vordere Fahrtrichtungsanzeiger
(LED-Ausführung)
 Tagesfahrlichter
 Seitliche Fahrtrichtungsanzeiger
 Schlussleuchten
 Bremsleuchten
 Rückfahrscheinwerfer (LED-Ausfüh-
rung)
 Nebelschlussleuchte
 Hintere Fahrtrichtungsanzeiger
(LED-Ausführung)
 Zusatzbremsleuchte
■LED-Glühlampen
Die Leuchten bestehen mit Ausnahme der folgenden Leuchten aus einer Reihe von
LEDs. Wenn eine der LEDs ausgebrannt ist, lassen Sie die Leuchten von einem Toyota-Vertragshändler oder einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb wechseln.
●Scheinwerfer (Ausführung mit Glühlampe)
●Vordere Fahrtrichtungsanzeiger (Ausfüh-
rung mit Glühlampe)
●Hintere Fahrtrichtungsanzeiger (Ausfüh-
rung mit Glühlampe)
●Kennzeichenleuchten
●Rückfahrscheinwerfer (Ausführung mit Glühlampe)
■Kondenswasserbildung an der Innen-
seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist keine Funktionsstörung. Wenden Sie sich in
den folgenden Situationen für nähere Infor- mationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb:
●Große Wassertropfen an der Innenseite
des Scheinwerferglases.
●Im Scheinwerfer hat sich Wasser ange-
sammelt.
■Beim Auswechseln von Glühlampen
 S.433

436
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie

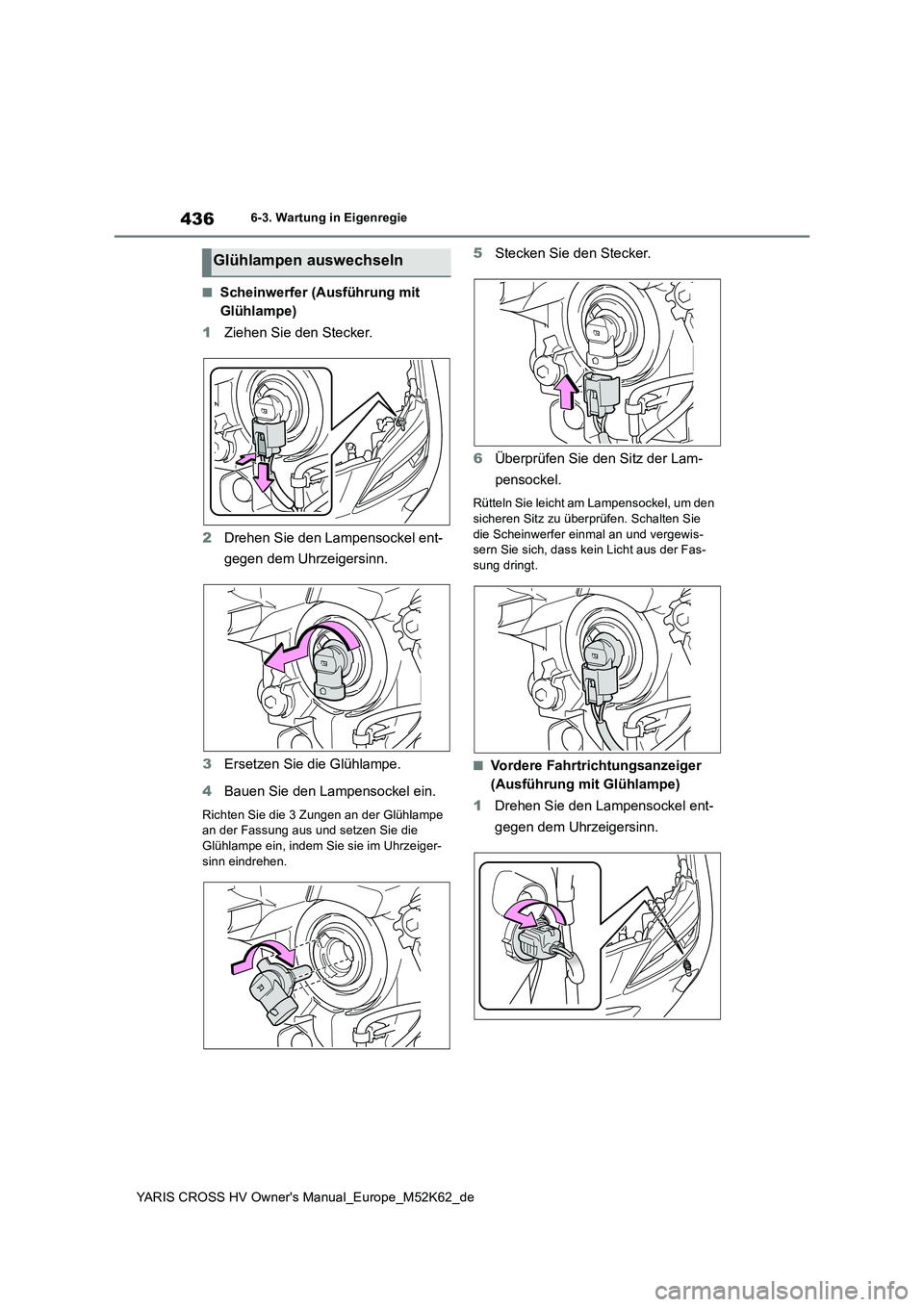

■Scheinwerfer (Ausführung mit
Glühlampe)
1 Ziehen Sie den Stecker.
2 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
3 Ersetzen Sie die Glühlampe.
4 Bauen Sie den Lampensockel ein.
Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die
Glühlampe ein, indem Sie sie im Uhrzeiger- sinn eindrehen.
5 Stecken Sie den Stecker.
6 Überprüfen Sie den Sitz der Lam-
pensockel.
Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen. Schalten Sie
die Scheinwerfer einmal an und vergewis- sern Sie sich, dass kein Licht aus der Fas-
sung dringt.
■Vordere Fahrtrichtungsanzeiger
(Ausführung mit Glühlampe)
1 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
Glühlampen auswechseln

437
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege

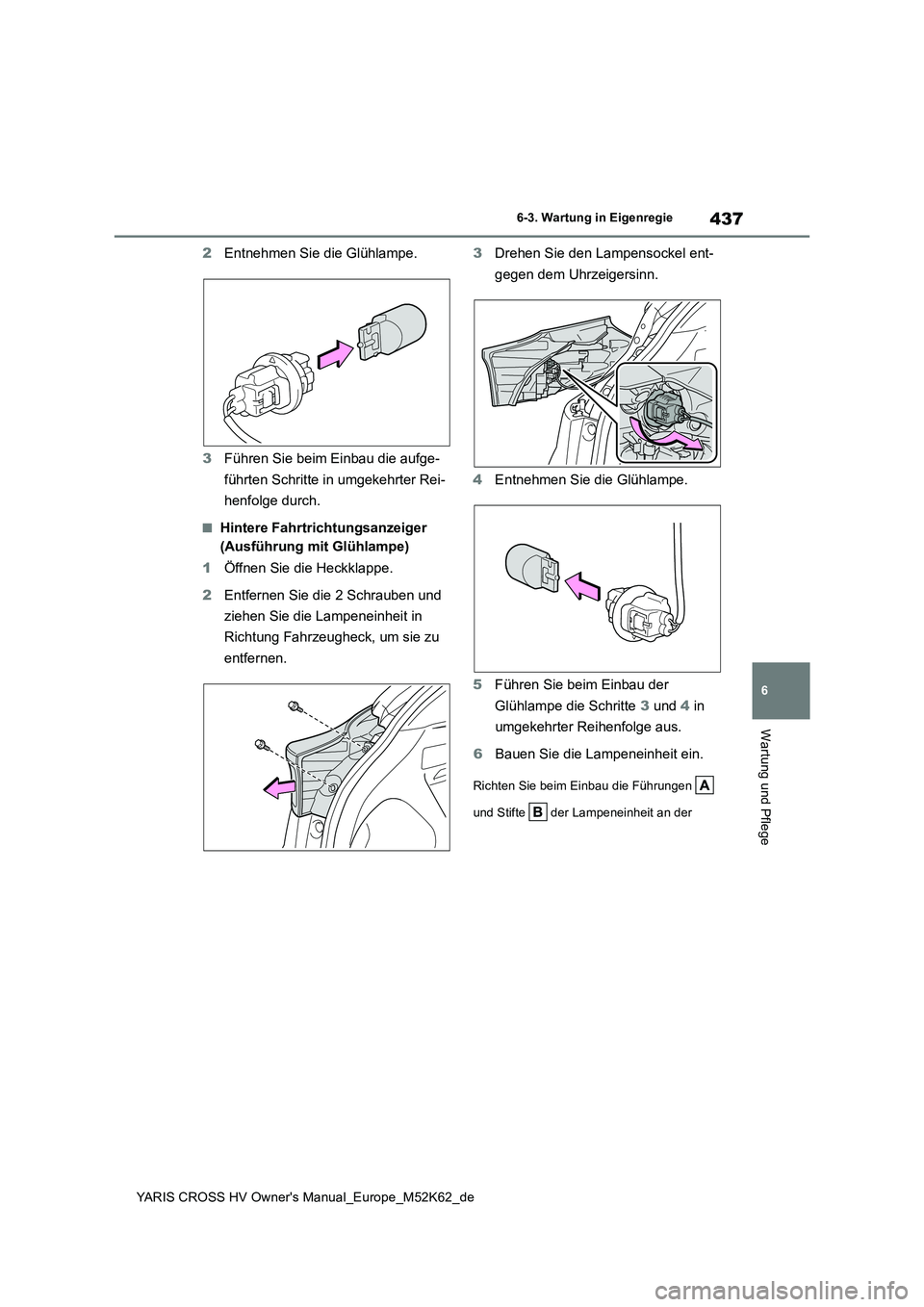

2Entnehmen Sie die Glühlampe.
3 Führen Sie beim Einbau die aufge-
führten Schritte in umgekehrter Rei-
henfolge durch.
■Hintere Fahrtric htungsanzeiger
(Ausführung mit Glühlampe)
1 Öffnen Sie die Heckklappe.
2 Entfernen Sie die 2 Schrauben und
ziehen Sie die Lampeneinheit in
Richtung Fahrzeugheck, um sie zu
entfernen.
3 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
4 Entnehmen Sie die Glühlampe.
5 Führen Sie beim Einbau der
Glühlampe die Schritte 3 und 4 in
umgekehrter Reihenfolge aus.
6 Bauen Sie die Lampeneinheit ein.
Richten Sie beim Einbau die Führungen
und Stifte der Lampeneinheit an der

438

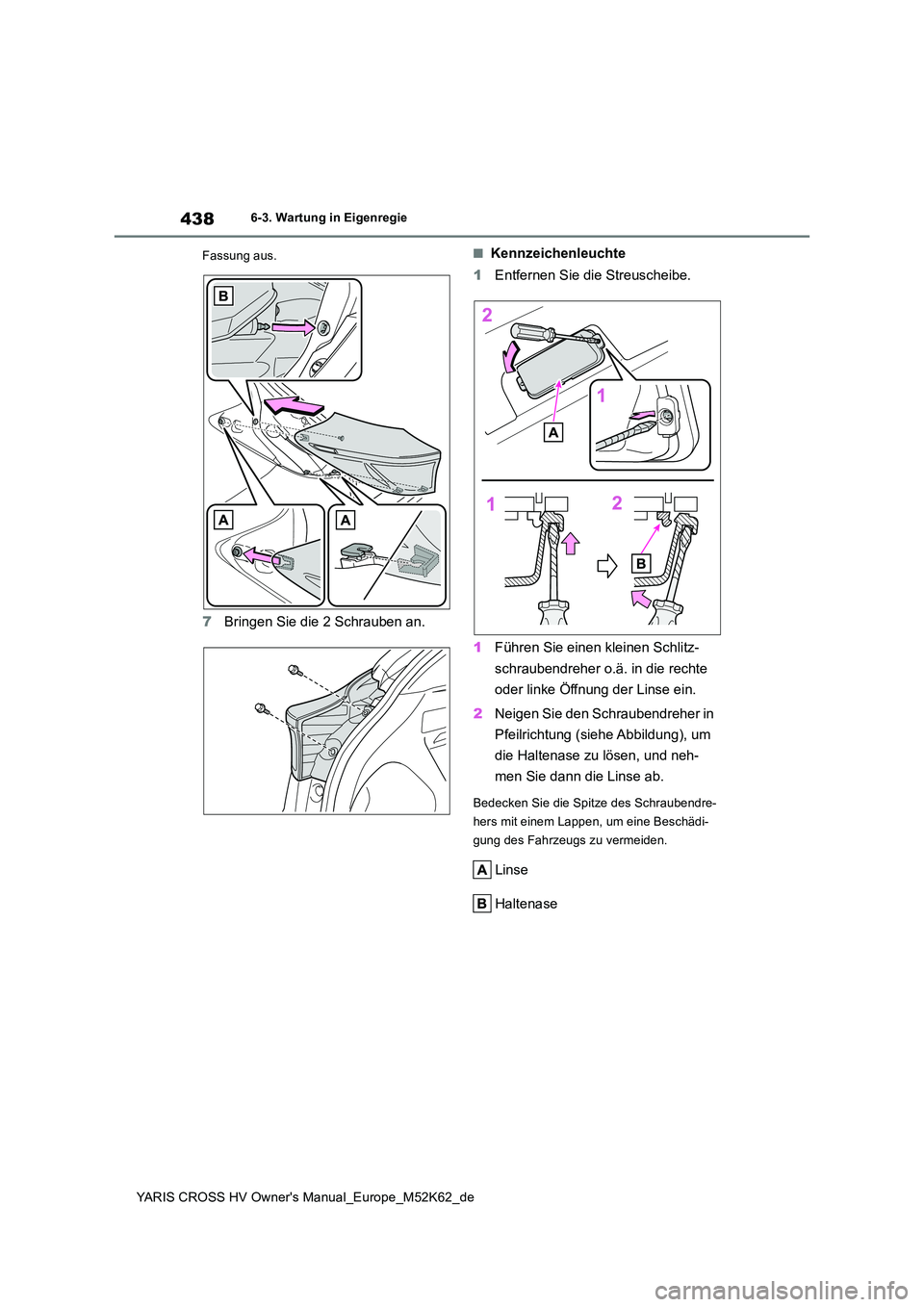

YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Fassung aus.
7 Bringen Sie die 2 Schrauben an.
■Kennzeichenleuchte
1 Entfernen Sie die Streuscheibe.
1 Führen Sie einen kleinen Schlitz-
schraubendreher o.ä. in die rechte
oder linke Öffnung der Linse ein.
2 Neigen Sie den Schraubendreher in
Pfeilrichtung (siehe Abbildung), um
die Haltenase zu lösen, und neh-
men Sie dann die Linse ab.
Bedecken Sie die Spitze des Schraubendre-
hers mit einem Lappen, um eine Beschädi-
gung des Fahrzeugs zu vermeiden.
Linse
Haltenase
