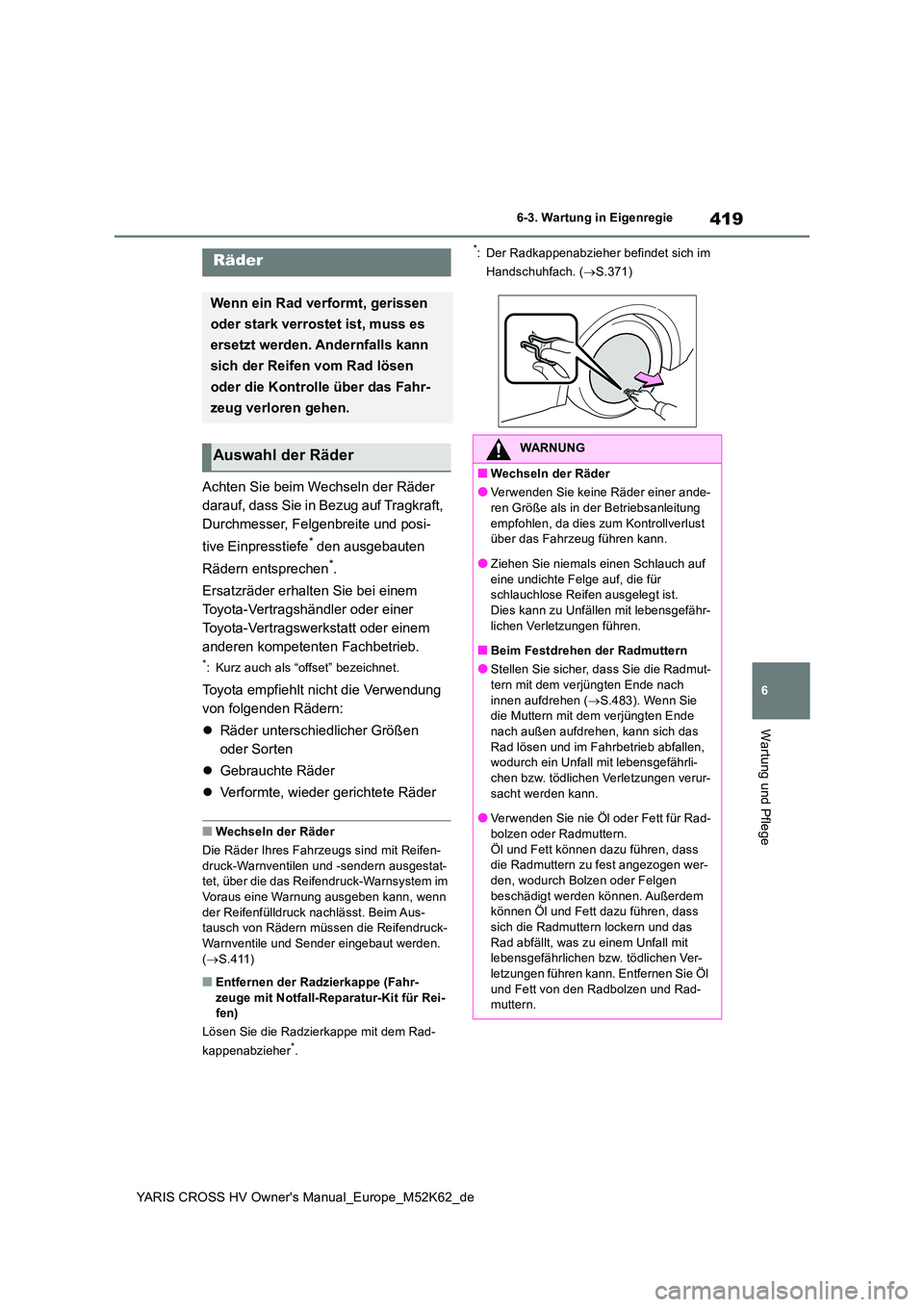

TOYOTA YARIS CROSS 2021 Betriebsanleitungen (in German)

419
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege
Achten Sie beim Wechseln der Räder
darauf, dass Sie in Bezug auf Tragkraft,
Durchmesser, Felgenbreite und posi-
tive Einpresstiefe* den ausgebauten
Rädern entsprechen*.
Ersatzräder erhalten Sie bei einem
Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb.
*: Kurz auch als “offset” bezeichnet.
Toyota empfiehlt nicht die Verwendung
von folgenden Rädern:
 Räder unterschiedlicher Größen
oder Sorten
 Gebrauchte Räder
 Verformte, wieder gerichtete Räder
■Wechseln der Räder
Die Räder Ihres Fahrzeugs sind mit Reifen-
druck-Warnventilen und -sendern ausgestat- tet, über die das Reifendruck-Warnsystem im Voraus eine Warnung ausgeben kann, wenn
der Reifenfülldruck nachlässt. Beim Aus- tausch von Rädern müssen die Reifendruck-Warnventile und Sender eingebaut werden.
( S.411)
■Entfernen der Radzierkappe (Fahr- zeuge mit Notfall-Reparatur-Kit für Rei-fen)
Lösen Sie die Radzierkappe mit dem Rad-
kappenabzieher*.
*: Der Radkappenabzieher befindet sich im
Handschuhfach. ( S.371)Räder
Wenn ein Rad verformt, gerissen
oder stark verrostet ist, muss es
ersetzt werden. Andernfalls kann
sich der Reifen vom Rad lösen
oder die Kontrolle über das Fahr-
zeug verloren gehen.
Auswahl der RäderWARNUNG
■Wechseln der Räder
●Verwenden Sie keine Räder einer ande- ren Größe als in der Betriebsanleitung
empfohlen, da dies zum Kontrollverlust über das Fahrzeug führen kann.
●Ziehen Sie niemals einen Schlauch auf
eine undichte Felge auf, die für schlauchlose Reifen ausgelegt ist.Dies kann zu Unfällen mit lebensgefähr-
lichen Verletzungen führen.
■Beim Festdrehen der Radmuttern
●Stellen Sie sicher, dass Sie die Radmut- tern mit dem verjüngten Ende nach
innen aufdrehen ( S.483). Wenn Sie die Muttern mit dem verjüngten Ende
nach außen aufdrehen, kann sich das Rad lösen und im Fahrbetrieb abfallen, wodurch ein Unfall mit lebensgefährli-
chen bzw. tödlichen Verletzungen verur- sacht werden kann.
●Verwenden Sie nie Öl oder Fett für Rad-
bolzen oder Radmuttern. Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen wer-
den, wodurch Bolzen oder Felgen beschädigt werden können. Außerdem können Öl und Fett dazu führen, dass
sich die Radmuttern lockern und das Rad abfällt, was zu einem Unfall mit lebensgefährlichen bzw. tödlichen Ver-
letzungen führen kann. Entfernen Sie Öl und Fett von den Radbolzen und Rad-muttern.

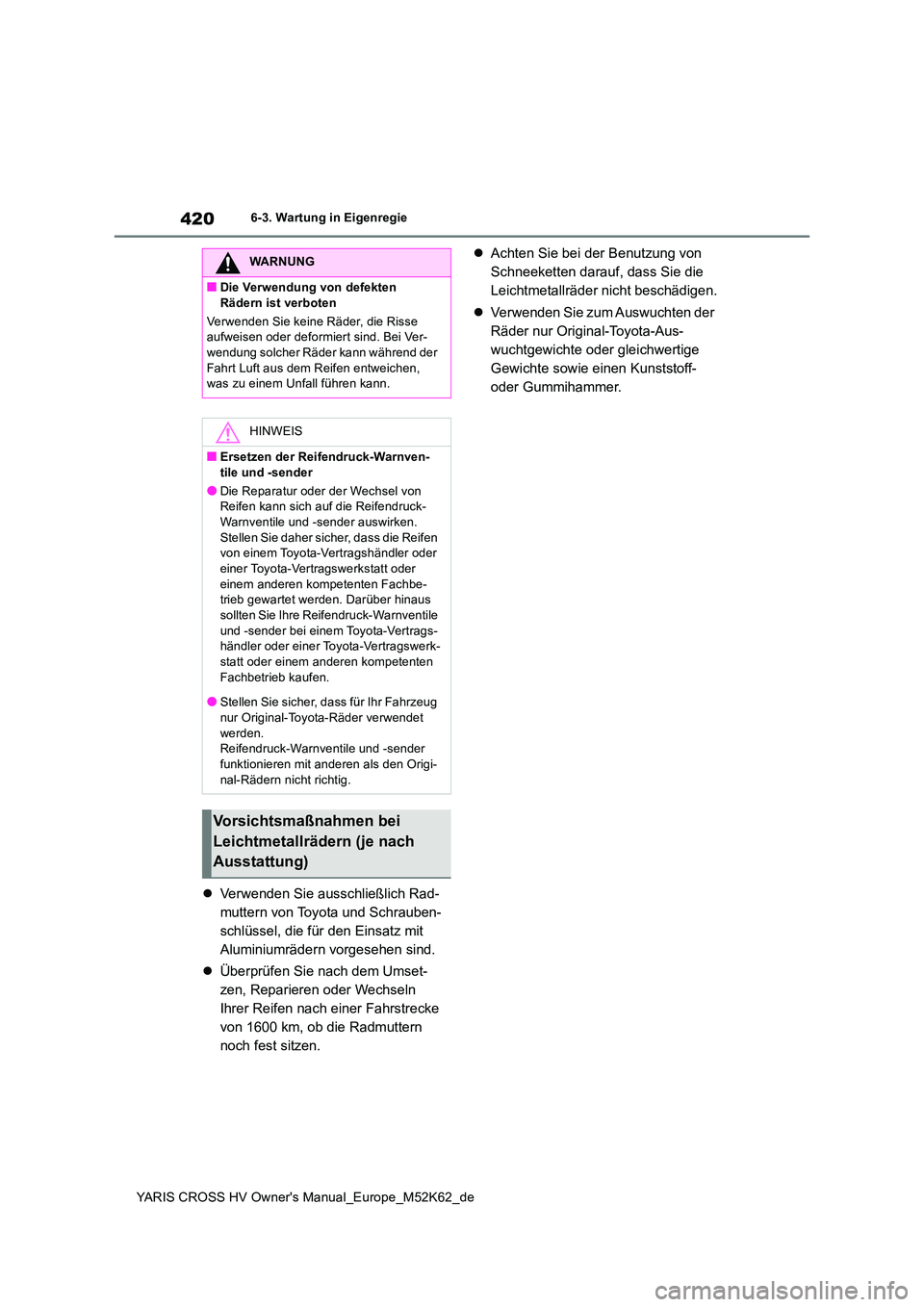

420
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Verwenden Sie ausschließlich Rad-
muttern von Toyota und Schrauben-
schlüssel, die für den Einsatz mit
Aluminiumrädern vorgesehen sind.
 Überprüfen Sie nach dem Umset-
zen, Reparieren oder Wechseln
Ihrer Reifen nach einer Fahrstrecke
von 1600 km, ob die Radmuttern
noch fest sitzen.
 Achten Sie bei der Benutzung von
Schneeketten darauf, dass Sie die
Leichtmetallräder nicht beschädigen.
 Verwenden Sie zum Auswuchten der
Räder nur Original-Toyota-Aus-
wuchtgewichte oder gleichwertige
Gewichte sowie einen Kunststoff-
oder Gummihammer.
WARNUNG
■Die Verwendung von defekten
Rädern ist verboten
Verwenden Sie keine Räder, die Risse aufweisen oder deformiert sind. Bei Ver-wendung solcher Räder kann während der
Fahrt Luft aus dem Reifen entweichen, was zu einem Unfall führen kann.
HINWEIS
■Ersetzen der Reifendruck-Warnven-
tile und -sender
●Die Reparatur oder der Wechsel von Reifen kann sich auf die Reifendruck-Warnventile und -sender auswirken.
Stellen Sie daher sicher, dass die Reifen von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe- trieb gewartet werden. Darüber hinaus sollten Sie Ihre Reifendruck-Warnventile
und -sender bei einem Toyota-Vertrags- händler oder einer Toyota-Vertragswerk-statt oder einem anderen kompetenten
Fachbetrieb kaufen.
●Stellen Sie sicher, dass für Ihr Fahrzeug nur Original-Toyota-Räder verwendet
werden. Reifendruck-Warnventile und -sender funktionieren mit anderen als den Origi-
nal-Rädern nicht richtig.
Vorsichtsmaßnahmen bei
Leichtmetallrädern (je nach
Ausstattung)

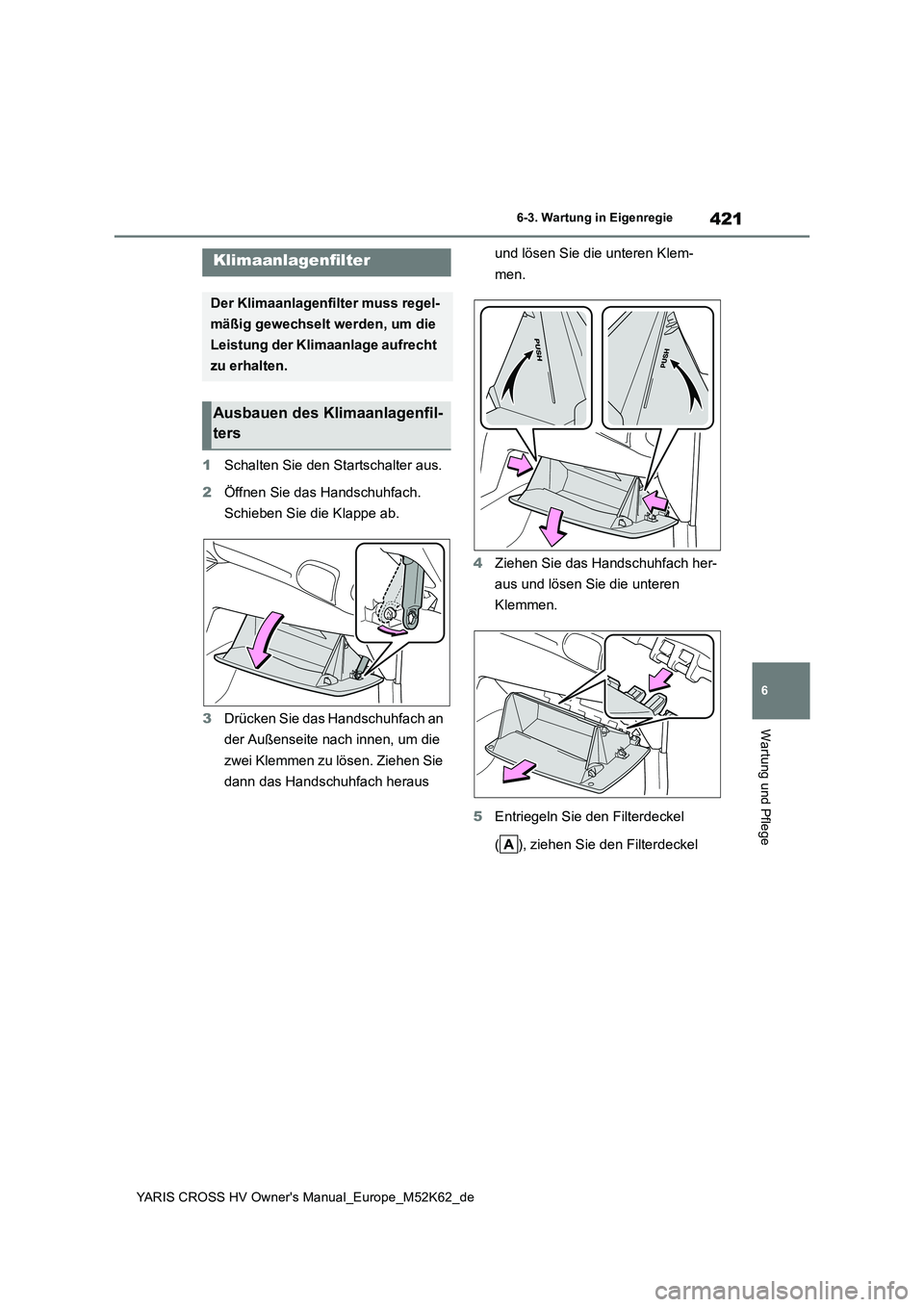

421
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege
1Schalten Sie den Startschalter aus.
2 Öffnen Sie das Handschuhfach.
Schieben Sie die Klappe ab.
3 Drücken Sie das Handschuhfach an
der Außenseite nach innen, um die
zwei Klemmen zu lösen. Ziehen Sie
dann das Handschuhfach heraus
und lösen Sie die unteren Klem-
men.
4 Ziehen Sie das Handschuhfach her-
aus und lösen Sie die unteren
Klemmen.
5 Entriegeln Sie den Filterdeckel
( ), ziehen Sie den Filterdeckel
Klimaanlagenfilter
Der Klimaanlagenfilter muss regel-
mäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht
zu erhalten.
Ausbauen des Klimaanlagenfil-
ters

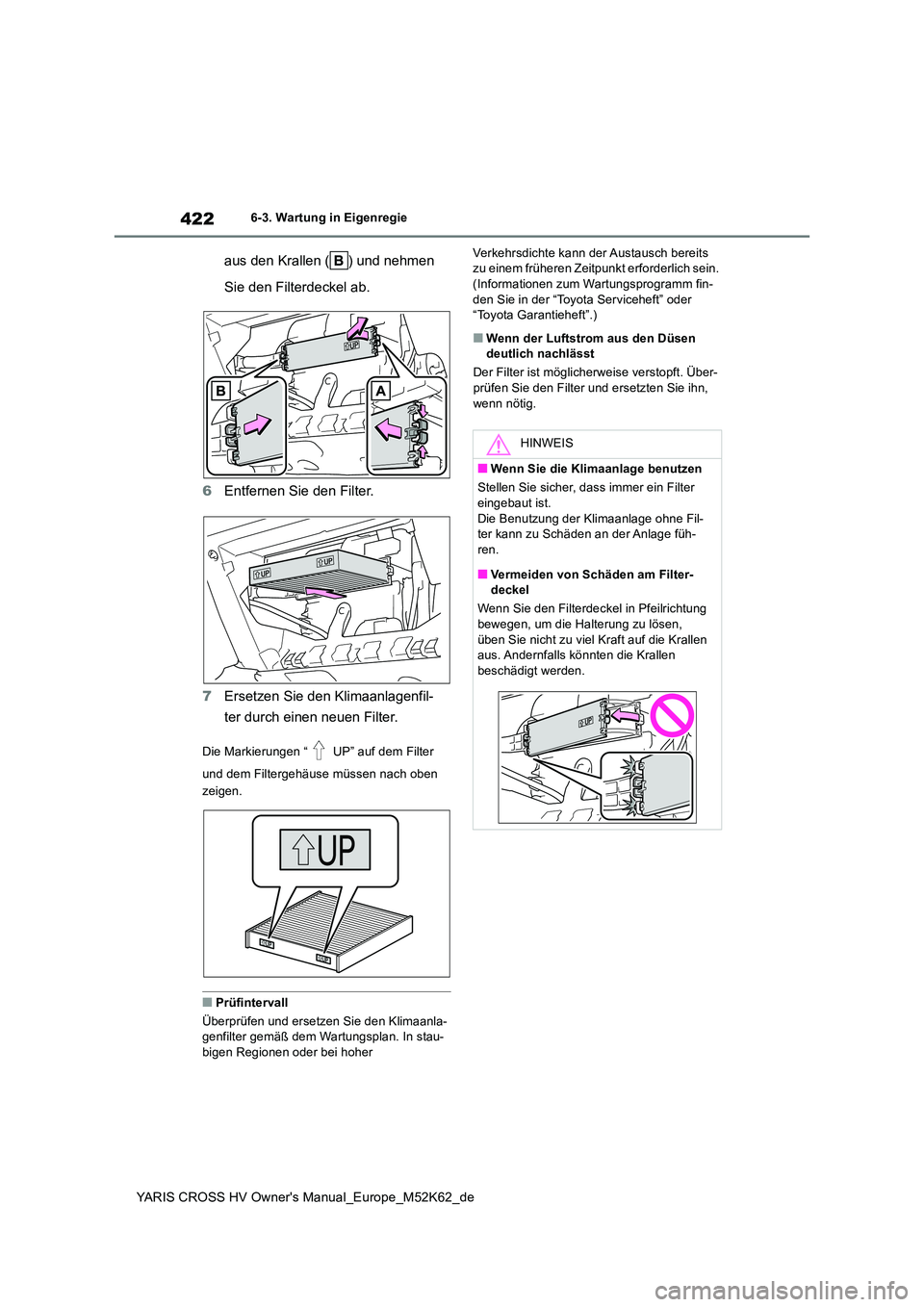

422
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
aus den Krallen ( ) und nehmen
Sie den Filterdeckel ab.
6 Entfernen Sie den Filter.
7 Ersetzen Sie den Klimaanlagenfil-
ter durch einen neuen Filter.
Die Markierungen “ UP” auf dem Filter
und dem Filtergehäuse müssen nach oben
zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanla- genfilter gemäß dem Wartungsplan. In stau-bigen Regionen oder bei hoher
Verkehrsdichte kann der Austausch bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungsprogramm fin-
den Sie in der “Toyota Serviceheft” oder “Toyota Garantieheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Über-
prüfen Sie den Filter und ersetzten Sie ihn, wenn nötig.
HINWEIS
■Wenn Sie die Klimaanlage benutzen
Stellen Sie sicher, dass immer ein Filter
eingebaut ist. Die Benutzung der Klimaanlage ohne Fil-ter kann zu Schäden an der Anlage füh-
ren.
■Vermeiden von Schäden am Filter- deckel
Wenn Sie den Filterdeckel in Pfeilrichtung
bewegen, um die Halterung zu lösen, üben Sie nicht zu viel Kraft auf die Krallen aus. Andernfalls könnten die Krallen
beschädigt werden.

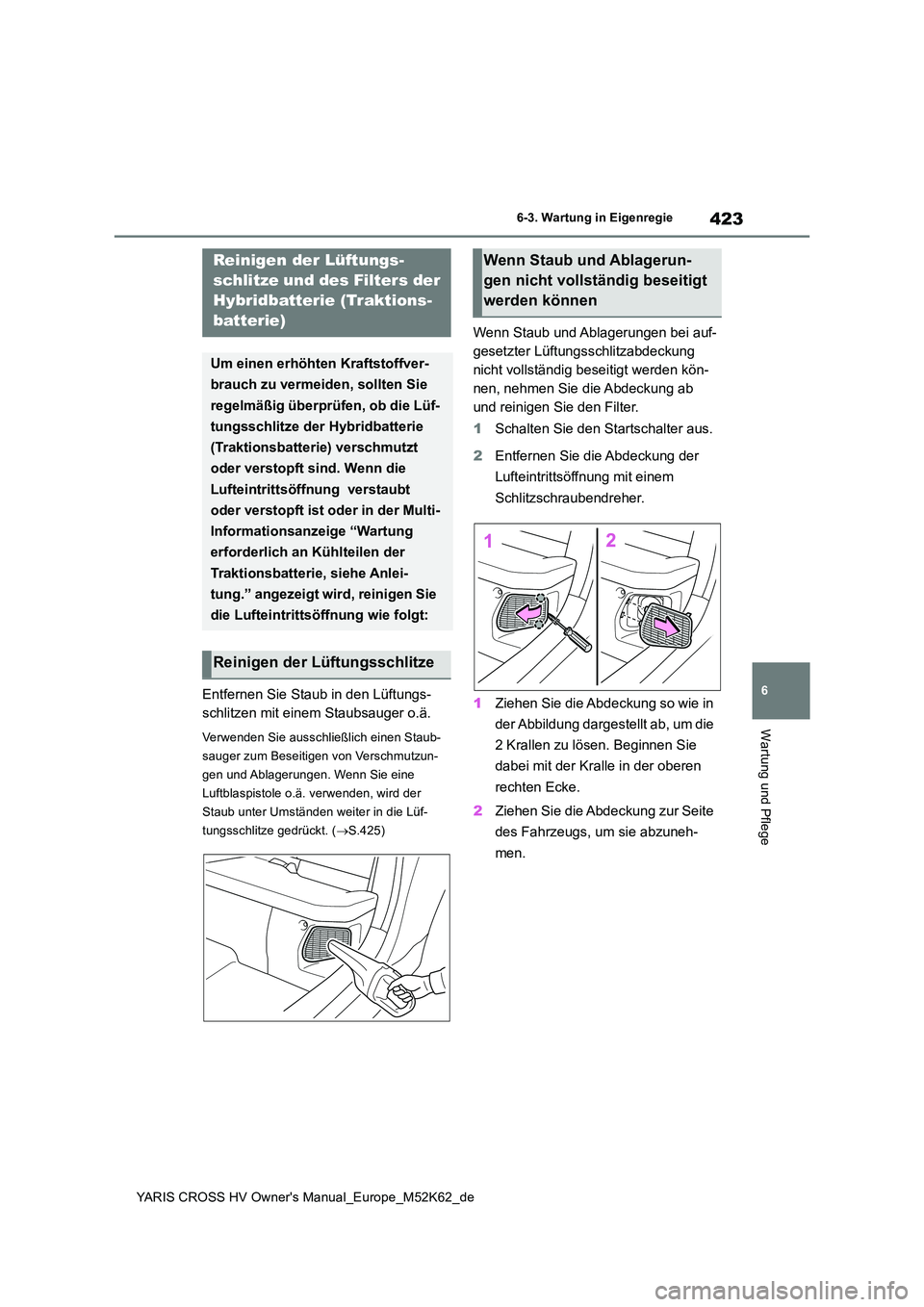

423
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege
Entfernen Sie Staub in den Lüftungs-
schlitzen mit einem Staubsauger o.ä.
Verwenden Sie ausschließlich einen Staub-
sauger zum Beseitigen von Verschmutzun-
gen und Ablagerungen. Wenn Sie eine
Luftblaspistole o.ä. verwenden, wird der
Staub unter Umständen weiter in die Lüf-
tungsschlitze gedrückt. ( S.425)
Wenn Staub und Ablagerungen bei auf-
gesetzter Lüftungsschlitzabdeckung
nicht vollständig beseitigt werden kön-
nen, nehmen Sie die Abdeckung ab
und reinigen Sie den Filter.
1 Schalten Sie den Startschalter aus.
2 Entfernen Sie die Abdeckung der
Lufteintrittsöffnung mit einem
Schlitzschraubendreher.
1 Ziehen Sie die Abdeckung so wie in
der Abbildung dargestellt ab, um die
2 Krallen zu lösen. Beginnen Sie
dabei mit der Kralle in der oberen
rechten Ecke.
2 Ziehen Sie die Abdeckung zur Seite
des Fahrzeugs, um sie abzuneh-
men.
Reinigen der Lüftungs-
schlitze und des Filters der
Hybridbatterie (Traktions-
batterie)
Um einen erhöhten Kraftstoffver-
brauch zu vermeiden, sollten Sie
regelmäßig überprüfen, ob die Lüf-
tungsschlitze der Hybridbatterie
(Traktionsbatterie) verschmutzt
oder verstopft sind. Wenn die
Lufteintrittsöffnung verstaubt
oder verstopft ist oder in der Multi-
Informationsanzeige “Wartung
erforderlich an Kühlteilen der
Traktionsbatterie, siehe Anlei-
tung.” angezeigt wird, reinigen Sie
die Lufteintrittsöffnung wie folgt:
Reinigen der Lüftungsschlitze
Wenn Staub und Ablagerun-
gen nicht vollständig beseitigt
werden können

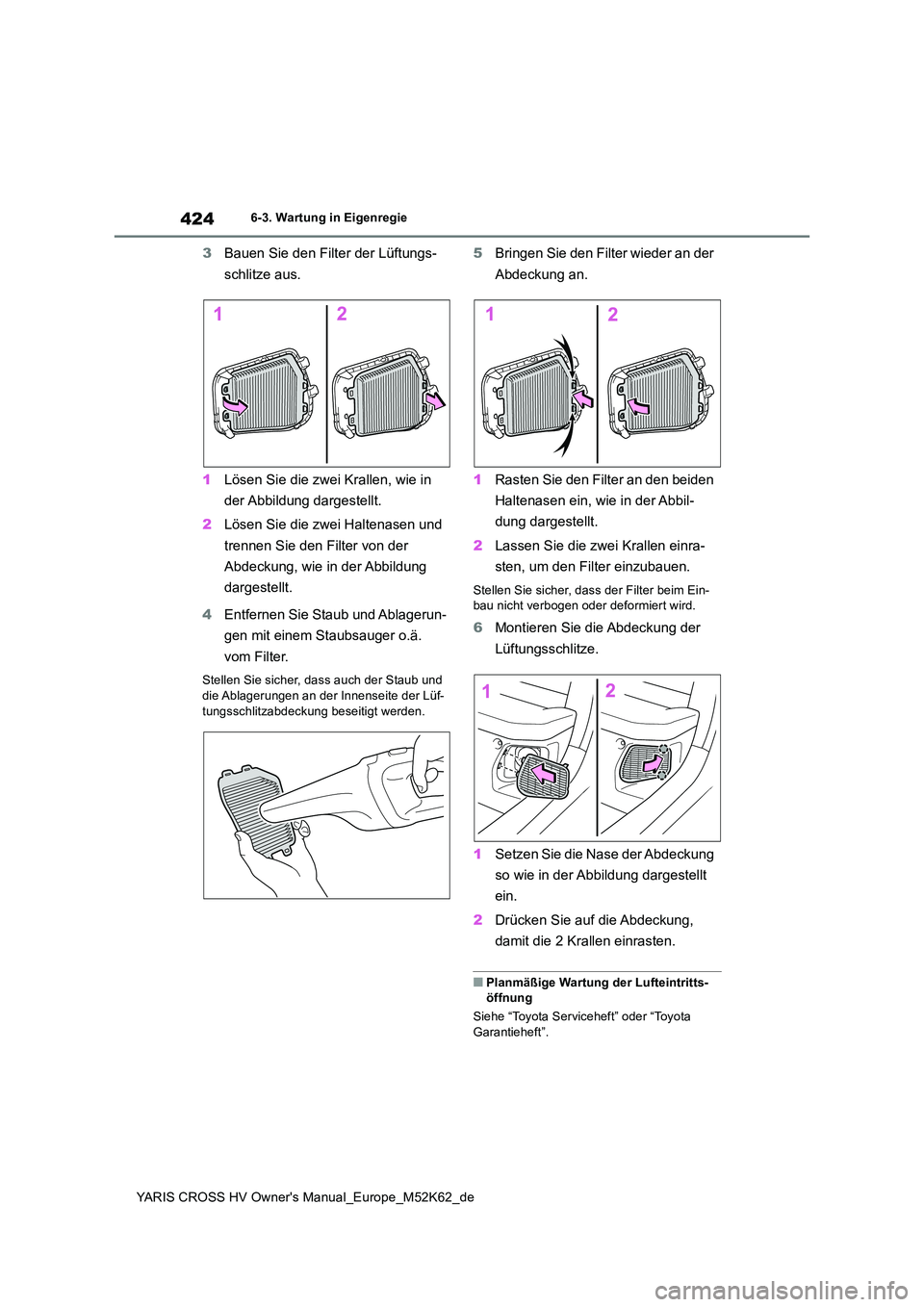

424
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
3Bauen Sie den Filter der Lüftungs-
schlitze aus.
1 Lösen Sie die zwei Krallen, wie in
der Abbildung dargestellt.
2 Lösen Sie die zwei Haltenasen und
trennen Sie den Filter von der
Abdeckung, wie in der Abbildung
dargestellt.
4 Entfernen Sie Staub und Ablagerun-
gen mit einem Staubsauger o.ä.
vom Filter.
Stellen Sie sicher, dass auch der Staub und
die Ablagerungen an der Innenseite der Lüf- tungsschlitzabdeckung beseitigt werden.
5 Bringen Sie den Filter wieder an der
Abdeckung an.
1 Rasten Sie den Filter an den beiden
Haltenasen ein, wie in der Abbil-
dung dargestellt.
2 Lassen Sie die zwei Krallen einra-
sten, um den Filter einzubauen.
Stellen Sie sicher, dass der Filter beim Ein- bau nicht verbogen oder deformiert wird.
6 Montieren Sie die Abdeckung der
Lüftungsschlitze.
1 Setzen Sie die Nase der Abdeckung
so wie in der Abbildung dargestellt
ein.
2 Drücken Sie auf die Abdeckung,
damit die 2 Krallen einrasten.
■Planmäßige Wartung der Lufteintritts- öffnung
Siehe “Toyota Serviceheft” oder “Toyota
Garantieheft”.

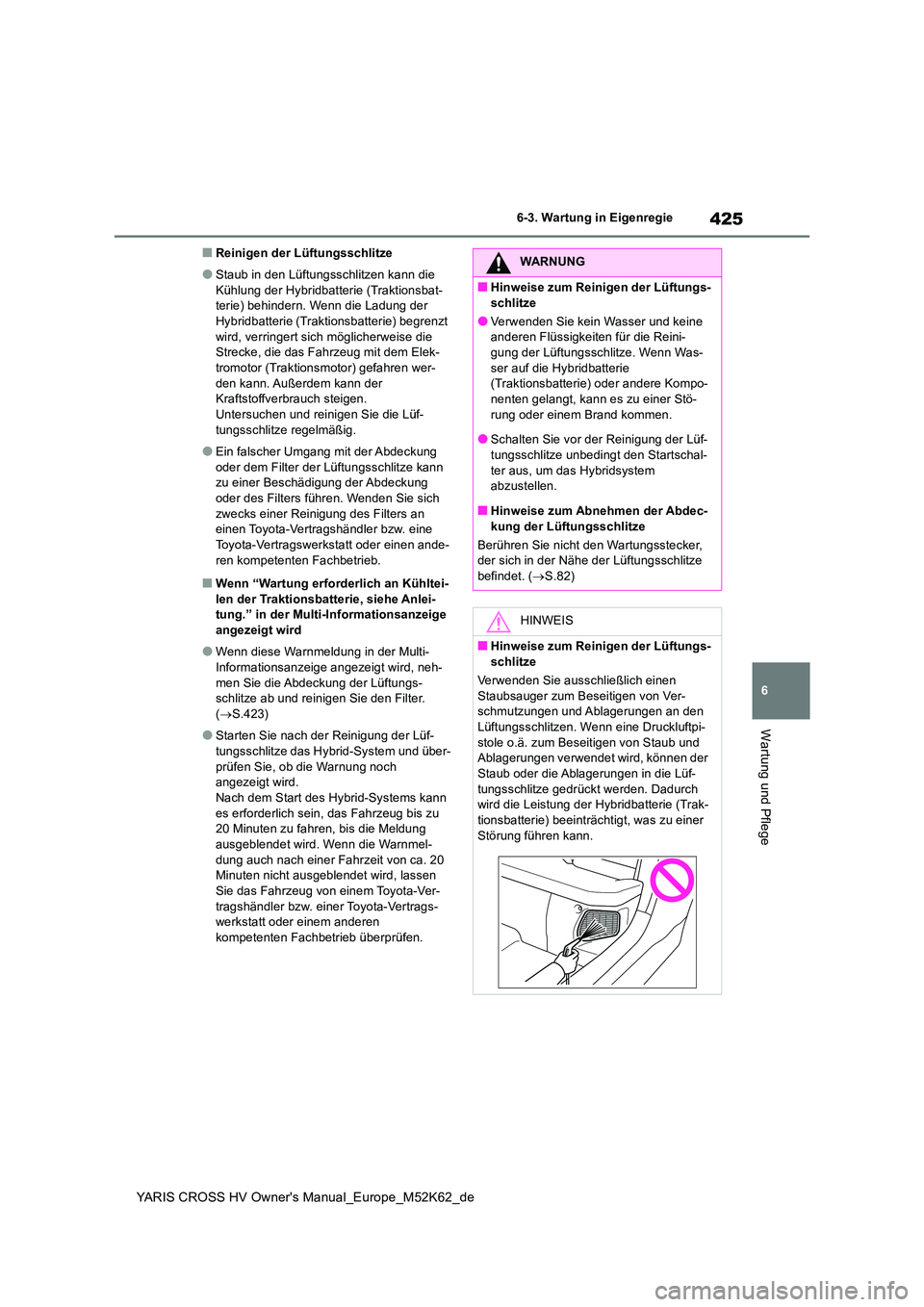

425
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege
■Reinigen der Lüftungsschlitze
●Staub in den Lüftungsschlitzen kann die
Kühlung der Hybridbatterie (Traktionsbat- terie) behindern. Wenn die Ladung der Hybridbatterie (Traktionsbatterie) begrenzt
wird, verringert sich möglicherweise die Strecke, die das Fahrzeug mit dem Elek-tromotor (Traktionsmotor) gefahren wer-
den kann. Außerdem kann der Kraftstoffverbrauch steigen.Untersuchen und reinigen Sie die Lüf-
tungsschlitze regelmäßig.
●Ein falscher Umgang mit der Abdeckung
oder dem Filter der Lüftungsschlitze kann zu einer Beschädigung der Abdeckung oder des Filters führen. Wenden Sie sich
zwecks einer Reinigung des Filters an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
■Wenn “Wartung erforderlich an Kühltei- len der Traktionsbatterie, siehe Anlei-tung.” in der Multi-Informationsanzeige
angezeigt wird
●Wenn diese Warnmeldung in der Multi-
Informationsanzeige angezeigt wird, neh- men Sie die Abdeckung der Lüftungs-schlitze ab und reinigen Sie den Filter.
( S.423)
●Starten Sie nach der Reinigung der Lüf-
tungsschlitze das Hybrid-System und über- prüfen Sie, ob die Warnung noch angezeigt wird.
Nach dem Start des Hybrid-Systems kann es erforderlich sein, das Fahrzeug bis zu 20 Minuten zu fahren, bis die Meldung
ausgeblendet wird. Wenn die Warnmel- dung auch nach einer Fahrzeit von ca. 20 Minuten nicht ausgeblendet wird, lassen
Sie das Fahrzeug von einem Toyota-Ver- tragshändler bzw. einer Toyota-Vertrags-werkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
WARNUNG
■Hinweise zum Reinigen der Lüftungs-
schlitze
●Verwenden Sie kein Wasser und keine anderen Flüssigkeiten für die Reini-gung der Lüftungsschlitze. Wenn Was-
ser auf die Hybridbatterie (Traktionsbatterie) oder andere Kompo-nenten gelangt, kann es zu einer Stö-
rung oder einem Brand kommen.
●Schalten Sie vor der Reinigung der Lüf- tungsschlitze unbedingt den Startschal-
ter aus, um das Hybridsystem abzustellen.
■Hinweise zum Abnehmen der Abdec-
kung der Lüftungsschlitze
Berühren Sie nicht den Wartungsstecker, der sich in der Nähe der Lüftungsschlitze befindet. ( S.82)
HINWEIS
■Hinweise zum Reinigen der Lüftungs- schlitze
Verwenden Sie ausschließlich einen
Staubsauger zum Beseitigen von Ver- schmutzungen und Ablagerungen an den Lüftungsschlitzen. Wenn eine Druckluftpi-
stole o.ä. zum Beseitigen von Staub und Ablagerungen verwendet wird, können der Staub oder die Ablagerungen in die Lüf-
tungsschlitze gedrückt werden. Dadurch wird die Leistung der Hybridbatterie (Trak-tionsbatterie) beeinträchtigt, was zu einer
Störung führen kann.

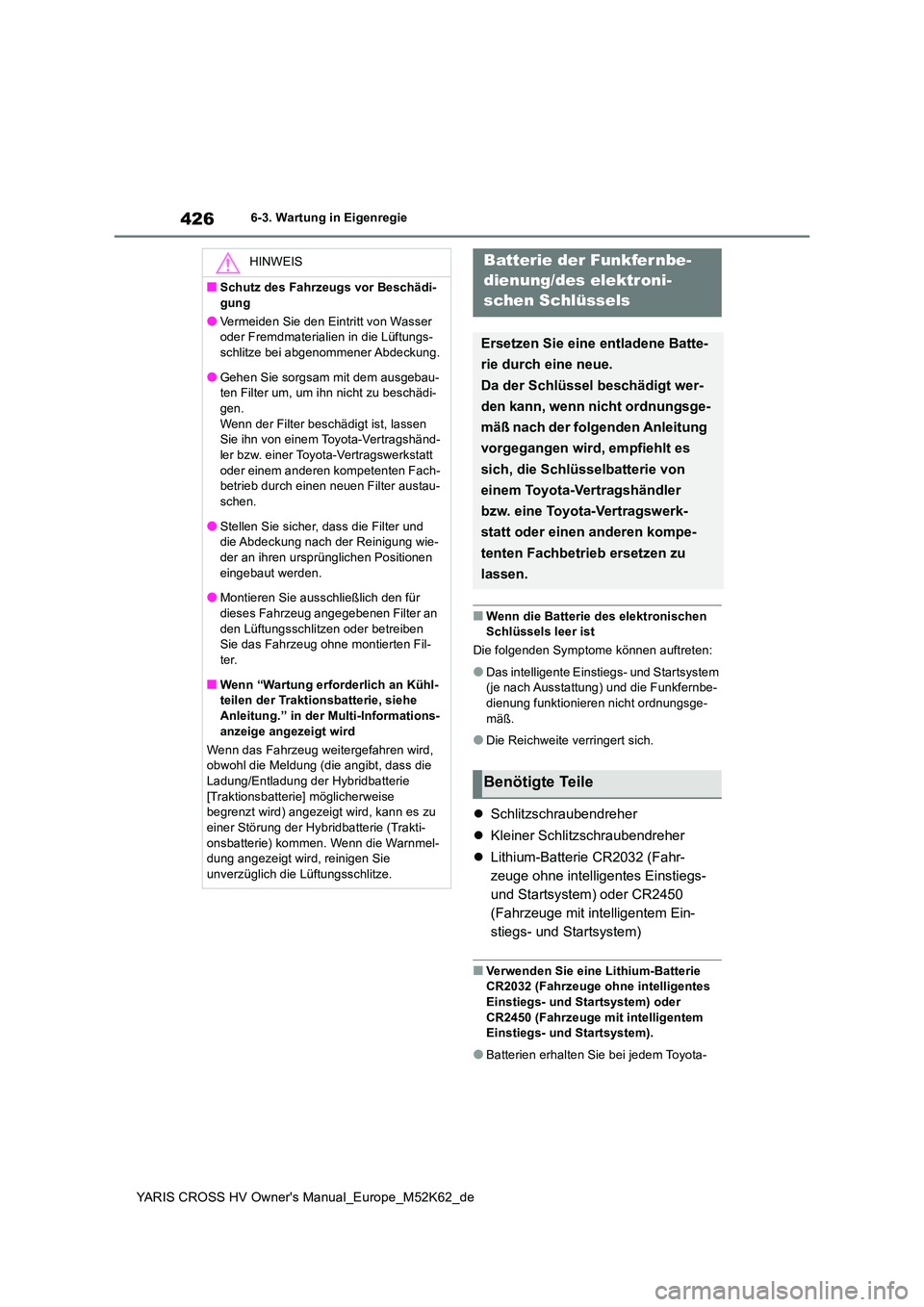

426
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
■Wenn die Batterie des elektronischen Schlüssels leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- und Startsystem (je nach Ausstattung) und die Funkfernbe-dienung funktionieren nicht ordnungsge-
mäß.
●Die Reichweite verringert sich.
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithium-Batterie CR2032 (Fahr-
zeuge ohne intelligentes Einstiegs-
und Startsystem) oder CR2450
(Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem)
■Verwenden Sie eine Lithium-Batterie CR2032 (Fahrzeuge ohne intelligentes
Einstiegs- und Startsystem) oder CR2450 (Fahrzeuge mit intelligentem Einstiegs- und Startsystem).
●Batterien erhalten Sie bei jedem Toyota-
HINWEIS
■Schutz des Fahrzeugs vor Beschädi-
gung
●Vermeiden Sie den Eintritt von Wasser oder Fremdmaterialien in die Lüftungs-schlitze bei abgenommener Abdeckung.
●Gehen Sie sorgsam mit dem ausgebau-ten Filter um, um ihn nicht zu beschädi-gen.
Wenn der Filter beschädigt ist, lassen Sie ihn von einem Toyota-Vertragshänd-ler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fach- betrieb durch einen neuen Filter austau-schen.
●Stellen Sie sicher, dass die Filter und die Abdeckung nach der Reinigung wie-der an ihren ursprünglichen Positionen
eingebaut werden.
●Montieren Sie ausschließlich den für dieses Fahrzeug angegebenen Filter an
den Lüftungsschlitzen oder betreiben Sie das Fahrzeug ohne montierten Fil-ter.
■Wenn “Wartung erforderlich an Kühl-teilen der Traktionsbatterie, siehe
Anleitung.” in der Multi-Informations- anzeige angezeigt wird
Wenn das Fahrzeug weitergefahren wird, obwohl die Meldung (die angibt, dass die
Ladung/Entladung der Hybridbatterie [Traktionsbatterie] möglicherweise begrenzt wird) angezei gt wird, kann es zu
einer Störung der Hybridbatterie (Trakti- onsbatterie) kommen. Wenn die Warnmel-dung angezeigt wird, reinigen Sie
unverzüglich die Lüftungsschlitze.
Batterie der Funkfernbe-
dienung/des elektroni-
schen Schlüssels
Ersetzen Sie eine entladene Batte-
rie durch eine neue.
Da der Schlüssel beschädigt wer-
den kann, wenn nicht ordnungsge-
mäß nach der folgenden Anleitung
vorgegangen wird, empfiehlt es
sich, die Schlüsselbatterie von
einem Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompe-
tenten Fachbetrieb ersetzen zu
lassen.
Benötigte Teile

427
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege

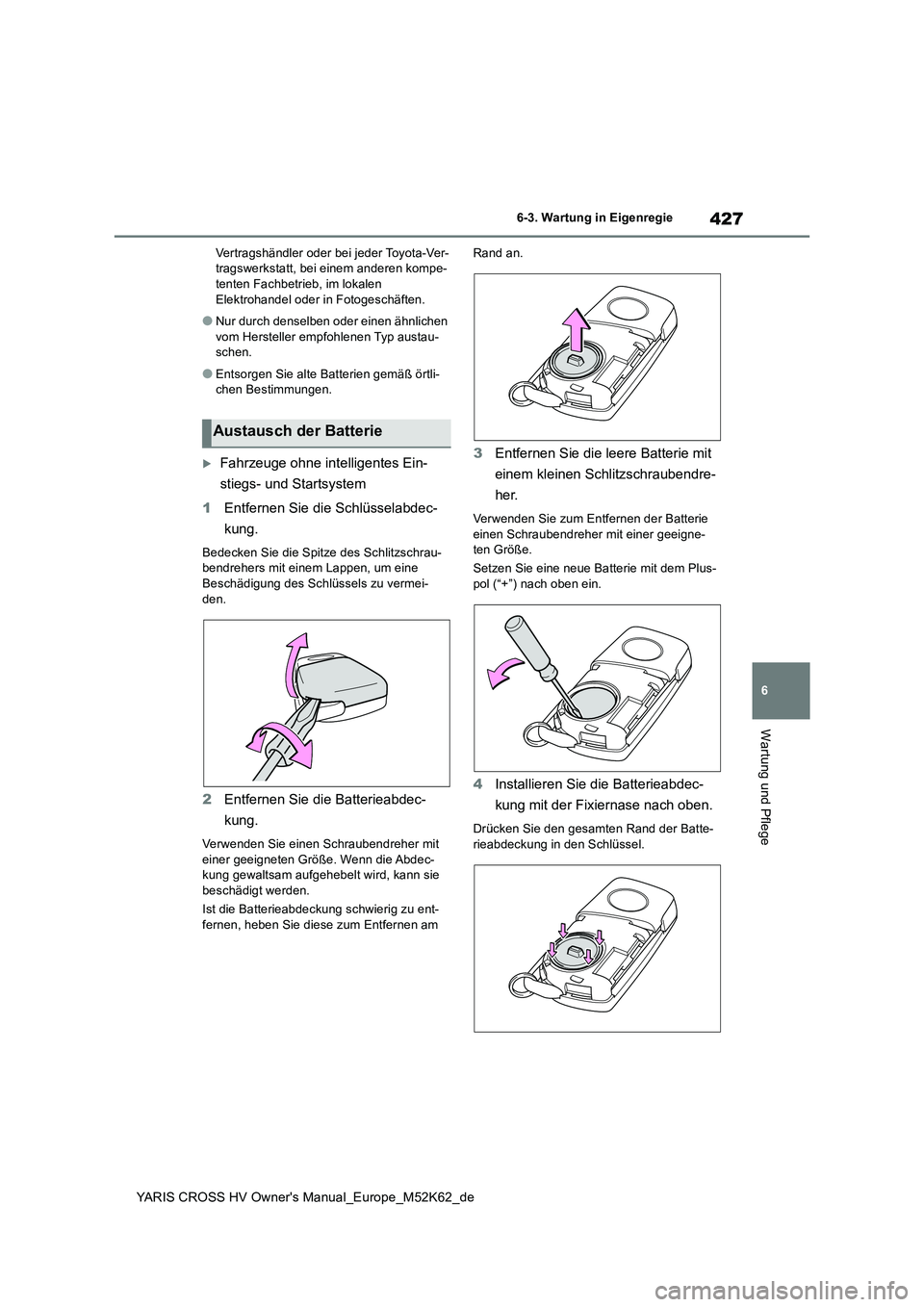

Vertragshändler oder bei jeder Toyota-Ver- tragswerkstatt, bei einem anderen kompe-tenten Fachbetrieb, im lokalen
Elektrohandel oder in Fotogeschäften.
●Nur durch denselben oder einen ähnlichen
vom Hersteller empfohlenen Typ austau- schen.
●Entsorgen Sie alte Batterien gemäß örtli-chen Bestimmungen.
Fahrzeuge ohne intelligentes Ein-
stiegs- und Startsystem
1 Entfernen Sie die Schlüsselabdec-
kung.
Bedecken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen, um eine
Beschädigung des Schlüssels zu vermei- den.
2 Entfernen Sie die Batterieabdec-
kung.
Verwenden Sie einen Schraubendreher mit
einer geeigneten Größe. Wenn die Abdec- kung gewaltsam aufgehebelt wird, kann sie beschädigt werden.
Ist die Batterieabdeckung schwierig zu ent-
fernen, heben Sie diese zum Entfernen am
Rand an.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Verwenden Sie zum Entfernen der Batterie
einen Schraubendreher mit einer geeigne- ten Größe.
Setzen Sie eine neue Batterie mit dem Plus-
pol (“+”) nach oben ein.
4 Installieren Sie die Batterieabdec-
kung mit der Fixiernase nach oben.
Drücken Sie den gesamten Rand der Batte- rieabdeckung in den Schlüssel.
Austausch der Batterie

428
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie

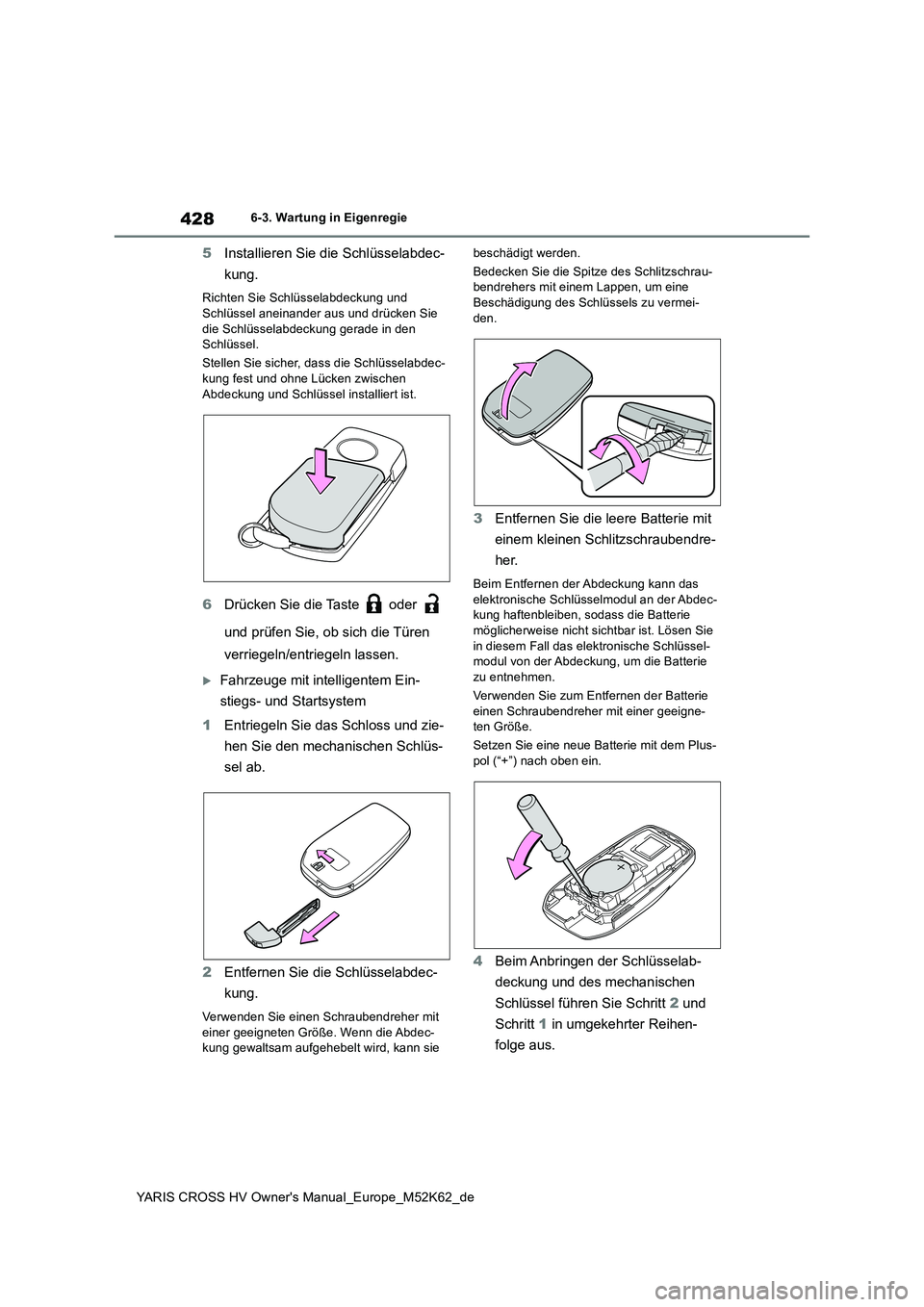

5Installieren Sie die Schlüsselabdec-
kung.
Richten Sie Schlüsselabdeckung und
Schlüssel aneinander aus und drücken Sie die Schlüsselabdeckung gerade in den Schlüssel.
Stellen Sie sicher, dass die Schlüsselabdec-
kung fest und ohne Lücken zwischen Abdeckung und Schlüssel installiert ist.
6 Drücken Sie die Taste oder
und prüfen Sie, ob sich die Türen
verriegeln/entriegeln lassen.
Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem
1 Entriegeln Sie das Schloss und zie-
hen Sie den mechanischen Schlüs-
sel ab.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher mit einer geeigneten Größe. Wenn die Abdec-kung gewaltsam aufgehebelt wird, kann sie
beschädigt werden.
Bedecken Sie die Spitze des Schlitzschrau- bendrehers mit einem Lappen, um eine Beschädigung des Schlüssels zu vermei-
den.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Beim Entfernen der Abdeckung kann das elektronische Schlüsselmodul an der Abdec-kung haftenbleiben, sodass die Batterie
möglicherweise nicht sichtbar ist. Lösen Sie in diesem Fall das elektronische Schlüssel-modul von der Abdeckung, um die Batterie
zu entnehmen.
Verwenden Sie zum Entfernen der Batterie einen Schraubendreher mit einer geeigne-ten Größe.
Setzen Sie eine neue Batterie mit dem Plus-
pol (“+”) nach oben ein.
4 Beim Anbringen der Schlüsselab-
deckung und des mechanischen
Schlüssel führen Sie Schritt 2 und
Schritt 1 in umgekehrter Reihen-
folge aus.
