TOYOTA YARIS CROSS 2021 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2021, Model line: YARIS CROSS, Model: TOYOTA YARIS CROSS 2021Pages: 666, PDF-Größe: 134.01 MB

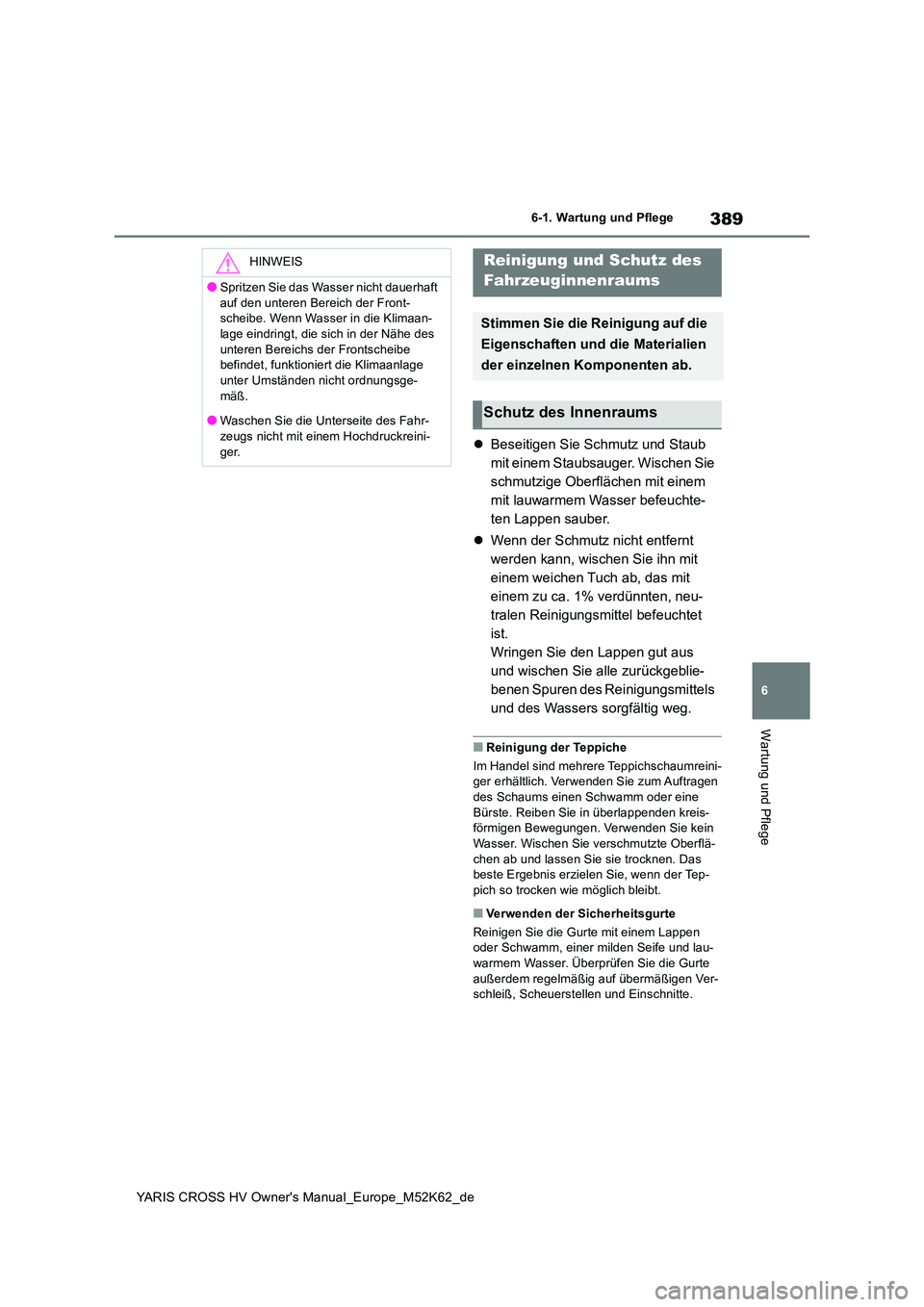

Page 391 of 666

389
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-1. Wartung und Pflege
Wartung und Pflege
Beseitigen Sie Schmutz und Staub
mit einem Staubsauger. Wischen Sie
schmutzige Oberflächen mit einem
mit lauwarmem Wasser befeuchte-
ten Lappen sauber.
Wenn der Schmutz nicht entfernt
werden kann, wischen Sie ihn mit
einem weichen Tuch ab, das mit
einem zu ca. 1% verdünnten, neu-
tralen Reinigungsmittel befeuchtet
ist.
Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
benen Spuren des Reinigungsmittels
und des Wassers sorgfältig weg.
■Reinigung der Teppiche
Im Handel sind mehrere Teppichschaumreini- ger erhältlich. Verwenden Sie zum Auftragen
des Schaums einen Schwamm oder eine Bürste. Reiben Sie in überlappenden kreis-förmigen Bewegungen. Verwenden Sie kein
Wasser. Wischen Sie verschmutzte Oberflä- chen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie, wenn der Tep-
pich so trocken wie möglich bleibt.
■Verwenden der Sicherheitsgurte
Reinigen Sie die Gurte mit einem Lappen oder Schwamm, einer milden Seife und lau-warmem Wasser. Überprüfen Sie die Gurte
außerdem regelmäßig auf übermäßigen Ver- schleiß, Scheuerstellen und Einschnitte.
HINWEIS
●Spritzen Sie das Wasser nicht dauerhaft
auf den unteren Bereich der Front- scheibe. Wenn Wasser in die Klimaan-lage eindringt, die sich in der Nähe des
unteren Bereichs der Frontscheibe befindet, funktioniert die Klimaanlage unter Umständen nicht ordnungsge-
mäß.
●Waschen Sie die Unterseite des Fahr- zeugs nicht mit einem Hochdruckreini-
ger.
Reinigung und Schutz des
Fahrzeuginnenraums
Stimmen Sie die Reinigung auf die
Eigenschaften und die Materialien
der einzelnen Komponenten ab.
Schutz des Innenraums

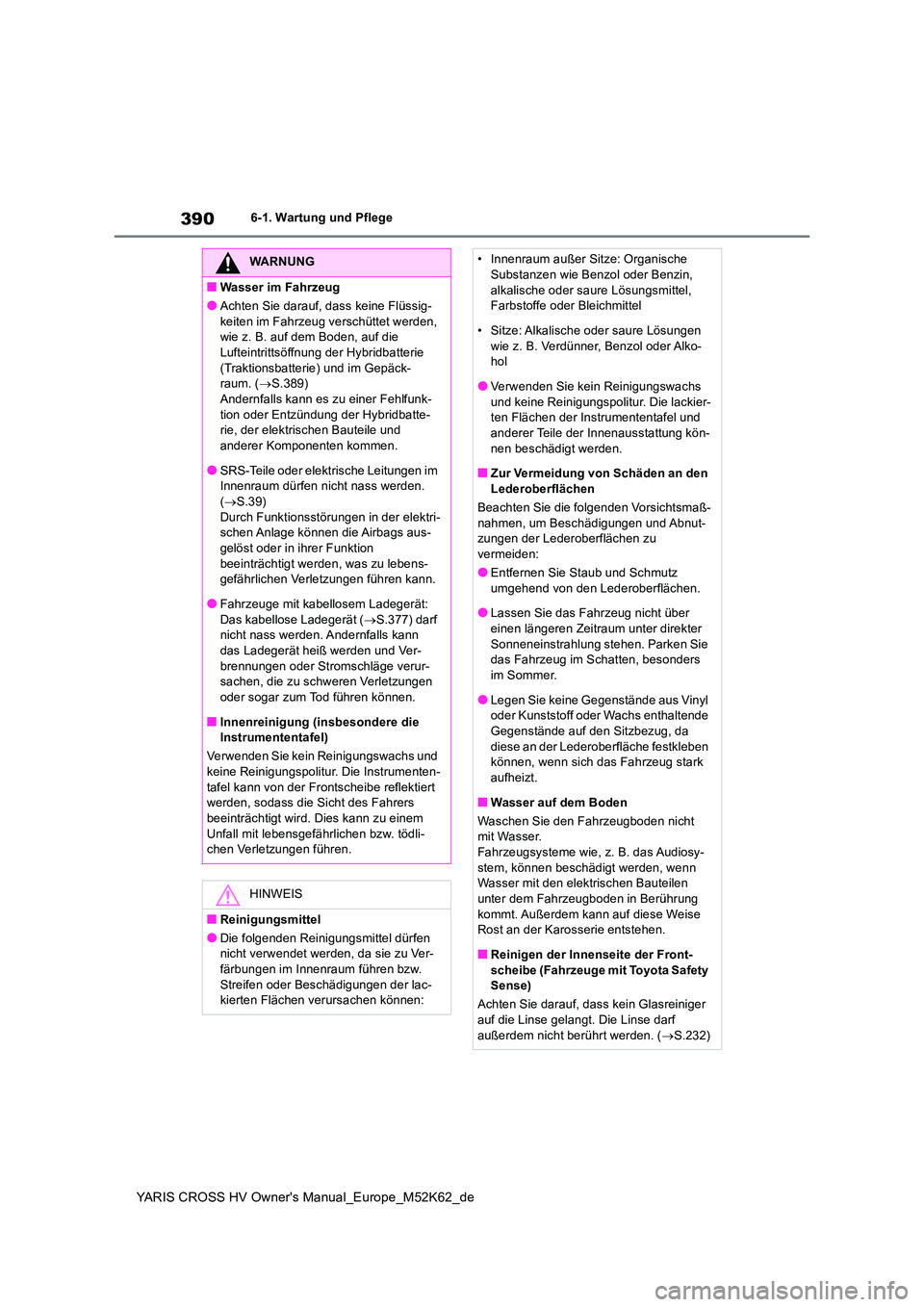

Page 392 of 666

390
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-1. Wartung und Pflege
WARNUNG
■Wasser im Fahrzeug
●Achten Sie darauf, dass keine Flüssig-
keiten im Fahrzeug verschüttet werden, wie z. B. auf dem Boden, auf die Lufteintrittsöffnung der Hybridbatterie
(Traktionsbatterie) und im Gepäck- raum. ( S.389) Andernfalls kann es zu einer Fehlfunk-
tion oder Entzündung der Hybridbatte- rie, der elektrischen Bauteile und anderer Komponenten kommen.
●SRS-Teile oder elektrische Leitungen im Innenraum dürfen nicht nass werden. ( S.39)
Durch Funktionsstörungen in der elektri- schen Anlage können die Airbags aus-gelöst oder in ihrer Funktion
beeinträchtigt werden, was zu lebens- gefährlichen Verletzungen führen kann.
●Fahrzeuge mit kabellosem Ladegerät:
Das kabellose Ladegerät ( S.377) darf nicht nass werden. Andernfalls kann das Ladegerät heiß werden und Ver-
brennungen oder Stromschläge verur- sachen, die zu schweren Verletzungen oder sogar zum Tod führen können.
■Innenreinigung (insbesondere die Instrumententafel)
Verwenden Sie kein Reinigungswachs und
keine Reinigungspolitur. Die Instrumenten- tafel kann von der Frontscheibe reflektiert werden, sodass die Sicht des Fahrers
beeinträchtigt wird. Dies kann zu einem Unfall mit lebensgefährlichen bzw. tödli-chen Verletzungen führen.
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Ver-färbungen im Innenraum führen bzw.
Streifen oder Beschädigungen der lac- kierten Flächen verursachen können:
• Innenraum außer Sitze: Organische Substanzen wie Benzol oder Benzin,
alkalische oder saure Lösungsmittel, Farbstoffe oder Bleichmittel
• Sitze: Alkalische oder saure Lösungen
wie z. B. Verdünner, Benzol oder Alko- hol
●Verwenden Sie kein Reinigungswachs
und keine Reinigungspolitur. Die lackier- ten Flächen der Instrumententafel und anderer Teile der Innenausstattung kön-
nen beschädigt werden.
■Zur Vermeidung von Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um Beschädigungen und Abnut- zungen der Lederoberflächen zu vermeiden:
●Entfernen Sie Staub und Schmutz
umgehend von den Lederoberflächen.
●Lassen Sie das Fahrzeug nicht über einen längeren Zeitraum unter direkter
Sonneneinstrahlung stehen. Parken Sie das Fahrzeug im Schatten, besonders im Sommer.
●Legen Sie keine Gegenstände aus Vinyl oder Kunststoff oder Wachs enthaltende Gegenstände auf den Sitzbezug, da
diese an der Lederoberfläche festkleben können, wenn sich das Fahrzeug stark aufheizt.
■Wasser auf dem Boden
Waschen Sie den Fahrzeugboden nicht mit Wasser.Fahrzeugsysteme wie, z. B. das Audiosy-
stem, können beschädigt werden, wenn Wasser mit den elektrischen Bauteilen unter dem Fahrzeugboden in Berührung
kommt. Außerdem kann auf diese Weise Rost an der Karosserie entstehen.
■Reinigen der Innenseite der Front-
scheibe (Fahrzeuge mit Toyota Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gelangt. Die Linse darf
außerdem nicht berührt werden. ( S.232)

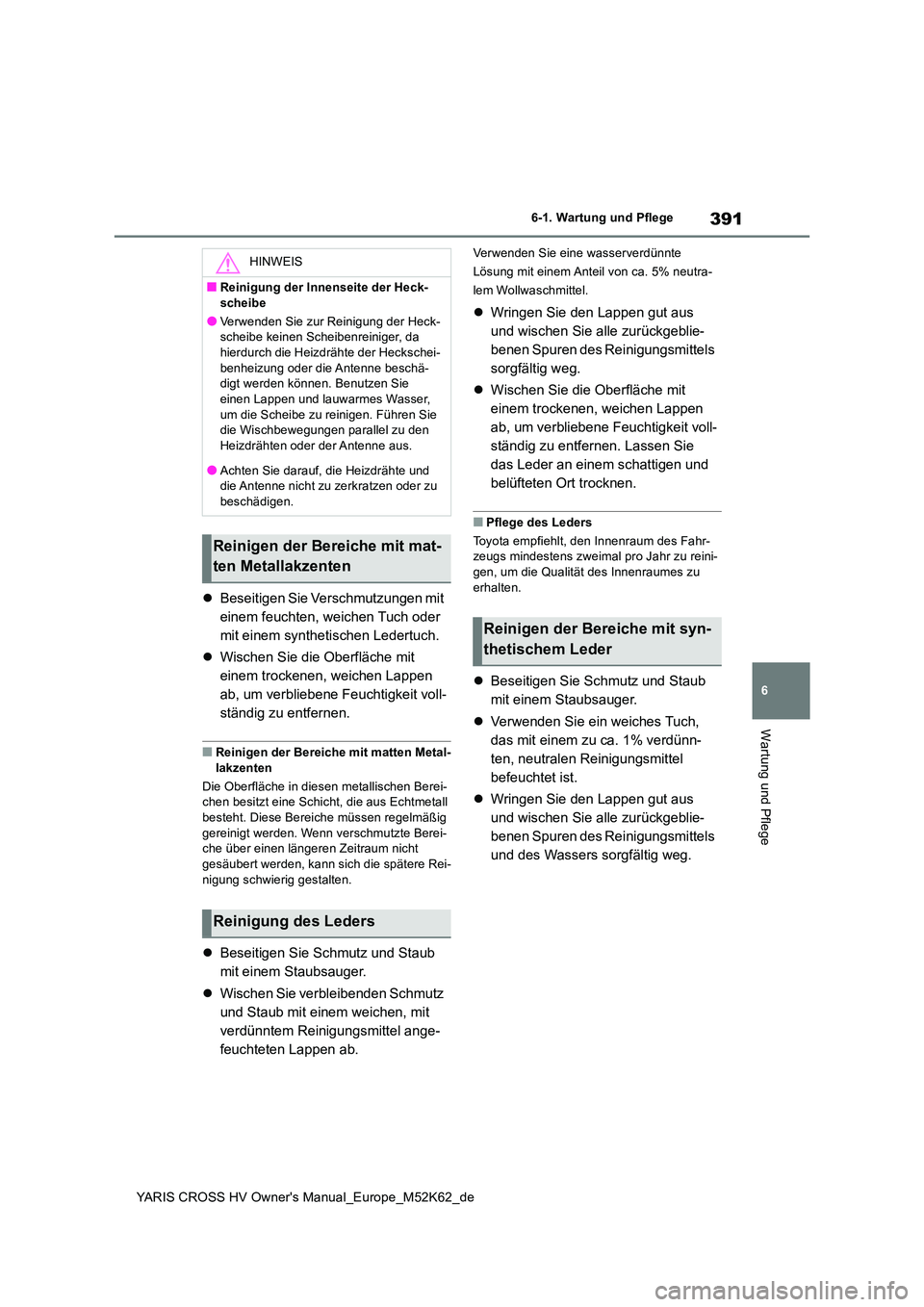

Page 393 of 666

391
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-1. Wartung und Pflege
Wartung und Pflege
Beseitigen Sie Verschmutzungen mit
einem feuchten, weichen Tuch oder
mit einem synthetischen Ledertuch.
Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen.
■Reinigen der Bereiche mit matten Metal-
lakzenten
Die Oberfläche in diesen metallischen Berei- chen besitzt eine Schicht, die aus Echtmetall besteht. Diese Bereiche müssen regelmäßig
gereinigt werden. Wenn verschmutzte Berei- che über einen längeren Zeitraum nicht gesäubert werden, kann sich die spätere Rei-
nigung schwierig gestalten.
Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
Wischen Sie verbleibenden Schmutz
und Staub mit einem weichen, mit
verdünntem Reinigungsmittel ange-
feuchteten Lappen ab.
Verwenden Sie eine wasserverdünnte
Lösung mit einem Anteil von ca. 5% neutra-
lem Wollwaschmittel.
Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
benen Spuren des Reinigungsmittels
sorgfältig weg.
Wischen Sie die Oberfläche mit
einem trockenen, weichen Lappen
ab, um verbliebene Feuchtigkeit voll-
ständig zu entfernen. Lassen Sie
das Leder an einem schattigen und
belüfteten Ort trocknen.
■Pflege des Leders
Toyota empfiehlt, den Innenraum des Fahr- zeugs mindestens zweimal pro Jahr zu reini-gen, um die Qualität des Innenraumes zu
erhalten.
Beseitigen Sie Schmutz und Staub
mit einem Staubsauger.
Verwenden Sie ein weiches Tuch,
das mit einem zu ca. 1% verdünn-
ten, neutralen Reinigungsmittel
befeuchtet ist.
Wringen Sie den Lappen gut aus
und wischen Sie alle zurückgeblie-
benen Spuren des Reinigungsmittels
und des Wassers sorgfältig weg.
HINWEIS
■Reinigung der Innenseite der Heck-
scheibe
●Verwenden Sie zur Reinigung der Heck- scheibe keinen Scheibenreiniger, da hierdurch die Heizdrähte der Heckschei-
benheizung oder die Antenne beschä- digt werden können. Benutzen Sie einen Lappen und lauwarmes Wasser,
um die Scheibe zu reinigen. Führen Sie die Wischbewegungen parallel zu den Heizdrähten oder der Antenne aus.
●Achten Sie darauf, die Heizdrähte und die Antenne nicht zu zerkratzen oder zu beschädigen.
Reinigen der Bereiche mit mat-
ten Metallakzenten
Reinigung des Leders
Reinigen der Bereiche mit syn-
thetischem Leder

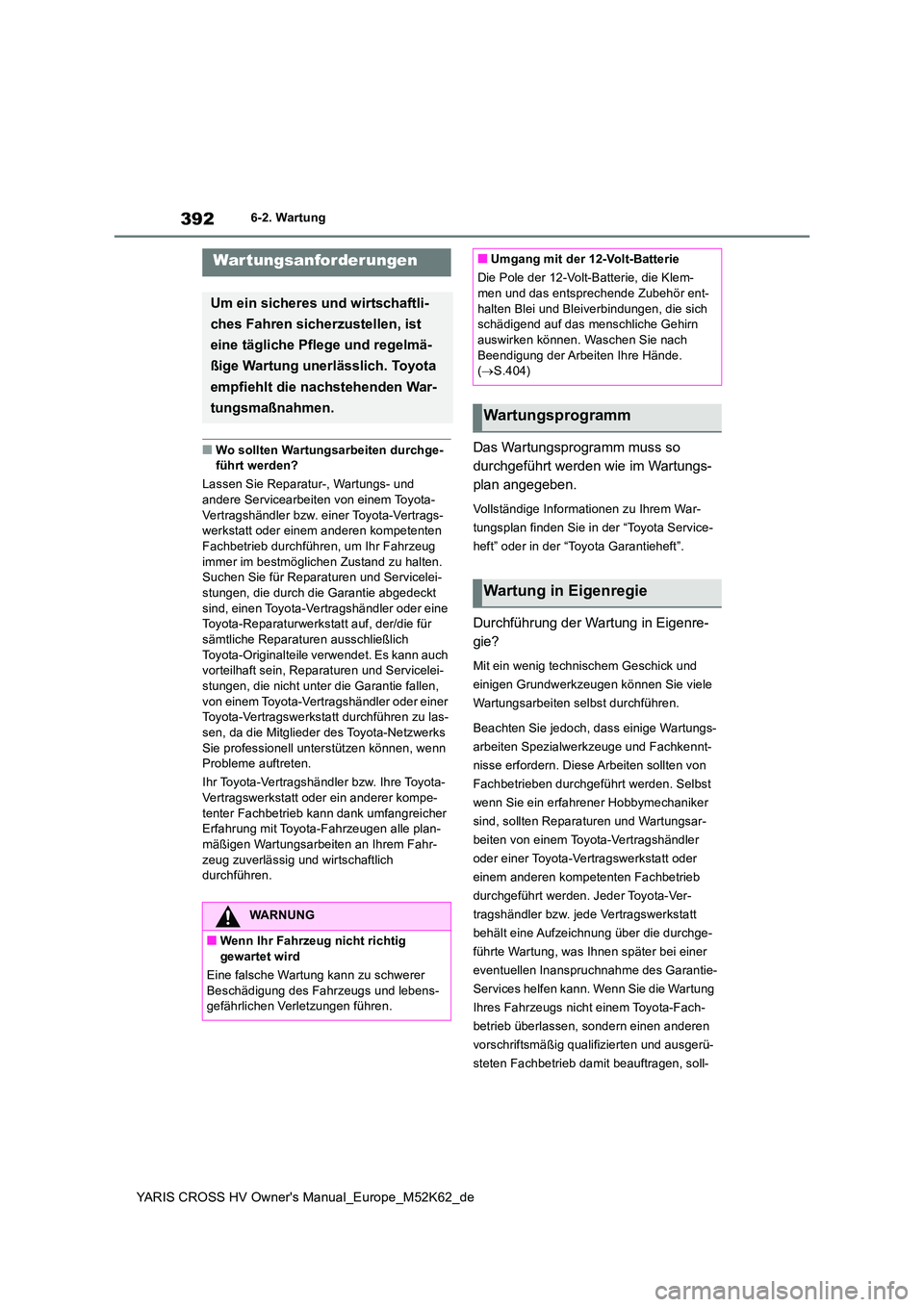

Page 394 of 666

392
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-2. Wartung
6-2.Wartun g
■Wo sollten Wartungsarbeiten durchge- führt werden?
Lassen Sie Reparatur-, Wartungs- und
andere Servicearbeiten von einem Toyota- Vertragshändler bzw. einer Toyota-Vertrags-werkstatt oder einem anderen kompetenten
Fachbetrieb durchführen, um Ihr Fahrzeug immer im bestmöglichen Zustand zu halten. Suchen Sie für Reparaturen und Servicelei-
stungen, die durch die Garantie abgedeckt sind, einen Toyota-Vertragshändler oder eine Toyota-Reparaturwerkstatt auf, der/die für
sämtliche Reparaturen ausschließlich Toyota-Originalteile verwendet. Es kann auch vorteilhaft sein, Reparaturen und Servicelei-
stungen, die nicht unter die Garantie fallen, von einem Toyota-Vert ragshändler oder einer Toyota-Vertragswerkstatt durchführen zu las-
sen, da die Mitglieder des Toyota-Netzwerks Sie professionell unterstützen können, wenn Probleme auftreten.
Ihr Toyota-Vertragshändler bzw. Ihre Toyota-
Vertragswerkstatt oder ein anderer kompe- tenter Fachbetrieb kann dank umfangreicher Erfahrung mit Toyota-Fahrzeugen alle plan-
mäßigen Wartungsarbeiten an Ihrem Fahr- zeug zuverlässig und wirtschaftlich durchführen.
Das Wartungsprogramm muss so
durchgeführt werden wie im Wartungs-
plan angegeben.
Vollständige Informationen zu Ihrem War-
tungsplan finden Sie in der “Toyota Service-
heft” oder in der “Toyota Garantieheft”.
Durchführung der Wartung in Eigenre-
gie?
Mit ein wenig technischem Geschick und
einigen Grundwerkzeugen können Sie viele
Wartungsarbeiten selbst durchführen.
Beachten Sie jedoch, dass einige Wartungs-
arbeiten Spezialwerkzeuge und Fachkennt-
nisse erfordern. Diese Arbeiten sollten von
Fachbetrieben durchgeführt werden. Selbst
wenn Sie ein erfahrener Hobbymechaniker
sind, sollten Reparaturen und Wartungsar-
beiten von einem Toy ota-Vertragshändler
oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb
durchgeführt werden. Jeder Toyota-Ver-
tragshändler bzw. jede Vertragswerkstatt
behält eine Aufzeichnung über die durchge-
führte Wartung, was Ihnen später bei einer
eventuellen Inanspruc hnahme des Garantie-
Services helfen kann. Wenn Sie die Wartung
Ihres Fahrzeugs nicht einem Toyota-Fach-
betrieb überlassen, sondern einen anderen
vorschriftsmäßig qualifizierten und ausgerü-
steten Fachbetrieb damit beauftragen, soll-
War tungsanforderungen
Um ein sicheres und wirtschaftli-
ches Fahren sicherzustellen, ist
eine tägliche Pflege und regelmä-
ßige Wartung unerlässlich. Toyota
empfiehlt die nachstehenden War-
tungsmaßnahmen.
WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer
Beschädigung des Fahrzeugs und lebens- gefährlichen Verletzungen führen.
■Umgang mit der 12-Volt-Batterie
Die Pole der 12-Volt-Batterie, die Klem- men und das entsprechende Zubehör ent-
halten Blei und Bleiverbindungen, die sich schädigend auf das menschliche Gehirn auswirken können. Waschen Sie nach
Beendigung der Arbeiten Ihre Hände. ( S.404)
Wartungsprogramm
Wartung in Eigenregie
Page 395 of 666

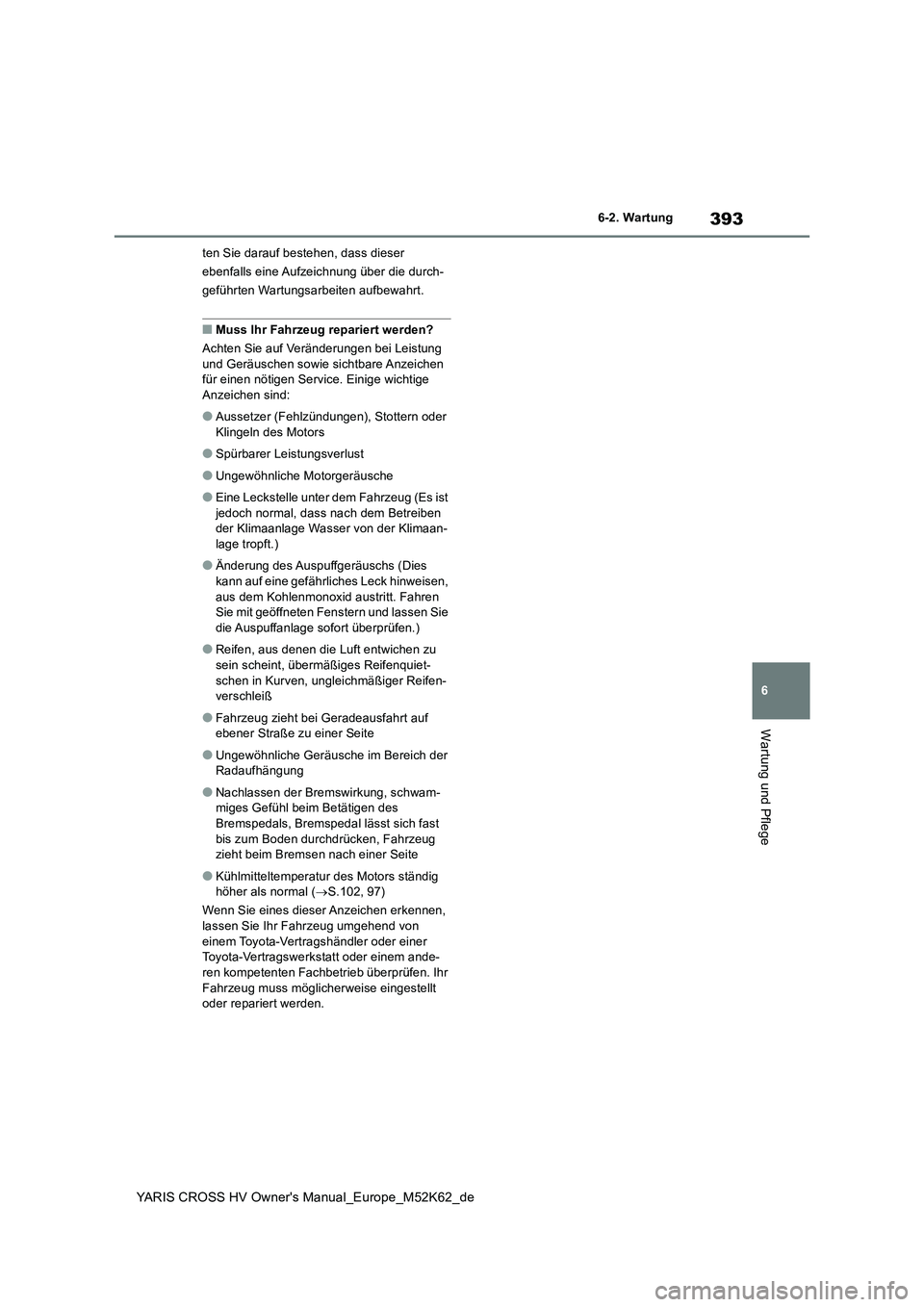

393
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-2. Wartung
Wartung und Pflege
ten Sie darauf bestehen, dass dieser
ebenfalls eine Aufzeichnung über die durch-
geführten Wartungsarbeiten aufbewahrt.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung
und Geräuschen sowie sichtbare Anzeichen für einen nötigen Service. Einige wichtige Anzeichen sind:
●Aussetzer (Fehlzündungen), Stottern oder Klingeln des Motors
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist
jedoch normal, dass nach dem Betreiben der Klimaanlage Wasser von der Klimaan-lage tropft.)
●Änderung des Auspuffgeräuschs (Dies kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren Sie mit geöffneten Fenstern und lassen Sie die Auspuffanlage sofort überprüfen.)
●Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifen- verschleiß
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Nachlassen der Bremswirkung, schwam-miges Gefühl beim Betätigen des Bremspedals, Bremspedal lässt sich fast
bis zum Boden durchdrücken, Fahrzeug zieht beim Bremsen nach einer Seite
●Kühlmitteltemperatur des Motors ständig höher als normal ( S.102, 97)
Wenn Sie eines dieser Anzeichen erkennen, lassen Sie Ihr Fahrzeug umgehend von
einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem ande-ren kompetenten Fachbetrieb überprüfen. Ihr
Fahrzeug muss möglicherweise eingestellt oder repariert werden.

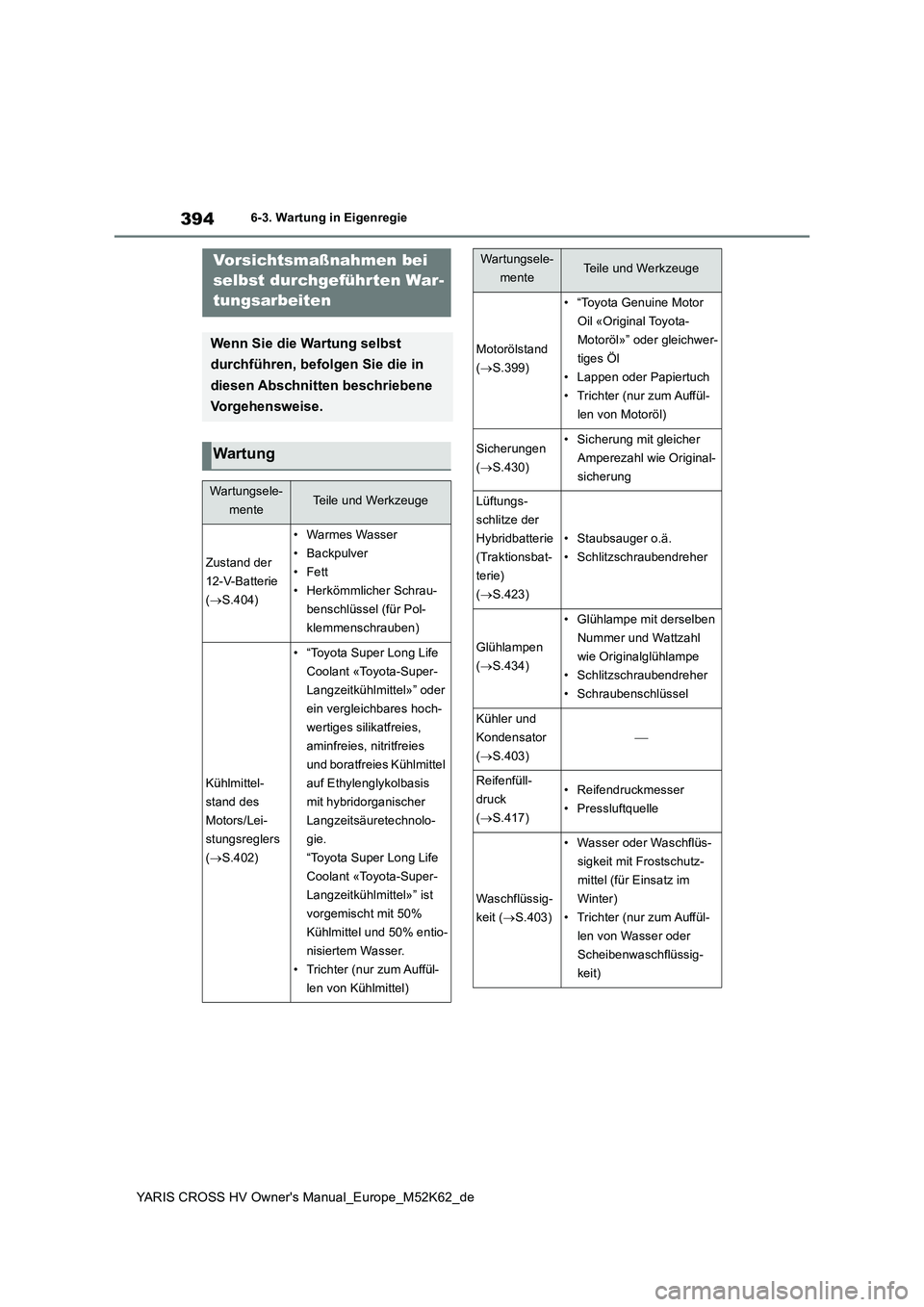

Page 396 of 666

394
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
6-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführ ten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die in
diesen Abschnitten beschriebene
Vorgehensweise.
Wartung
Wartungsele-
menteTeile und Werkzeuge
Zustand der
12-V-Batterie
( S.404)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
Kühlmittel-
stand des
Motors/Lei-
stungsreglers
( S.402)
• “Toyota Super Long Life
Coolant «Toyota-Super-
Langzeitkühlmittel»” oder
ein vergleichbares hoch-
wertiges silikatfreies,
aminfreies, nitritfreies
und boratfreies Kühlmittel
auf Ethylenglykolbasis
mit hybridorganischer
Langzeitsäuretechnolo-
gie.
“Toyota Super Long Life
Coolant «Toyota-Super-
Langzeitkühlmittel»” ist
vorgemischt mit 50%
Kühlmittel und 50% entio-
nisiertem Wasser.
• Trichter (nur zum Auffül-
len von Kühlmittel)
Motorölstand
( S.399)
• “Toyota Genuine Motor
Oil «Original Toyota-
Motoröl»” oder gleichwer-
tiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffül-
len von Motoröl)
Sicherungen
( S.430)
• Sicherung mit gleicher
Amperezahl wie Original-
sicherung
Lüftungs-
schlitze der
Hybridbatterie
(Traktionsbat-
terie)
( S.423)
• Staubsauger o.ä.
• Schlitzschraubendreher
Glühlampen
( S.434)
• Glühlampe mit derselben
Nummer und Wattzahl
wie Originalglühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler und
Kondensator
( S.403)
Reifenfüll-
druck
( S.417)
• Reifendruckmesser
• Pressluftquelle
Waschflüssig-
keit ( S.403)
• Wasser oder Waschflüs-
sigkeit mit Frostschutz-
mittel (für Einsatz im
Winter)
• Trichter (nur zum Auffül-
len von Wasser oder
Scheibenwaschflüssig-
keit)
Wartungsele-
menteTeile und Werkzeuge
Page 397 of 666

395
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege

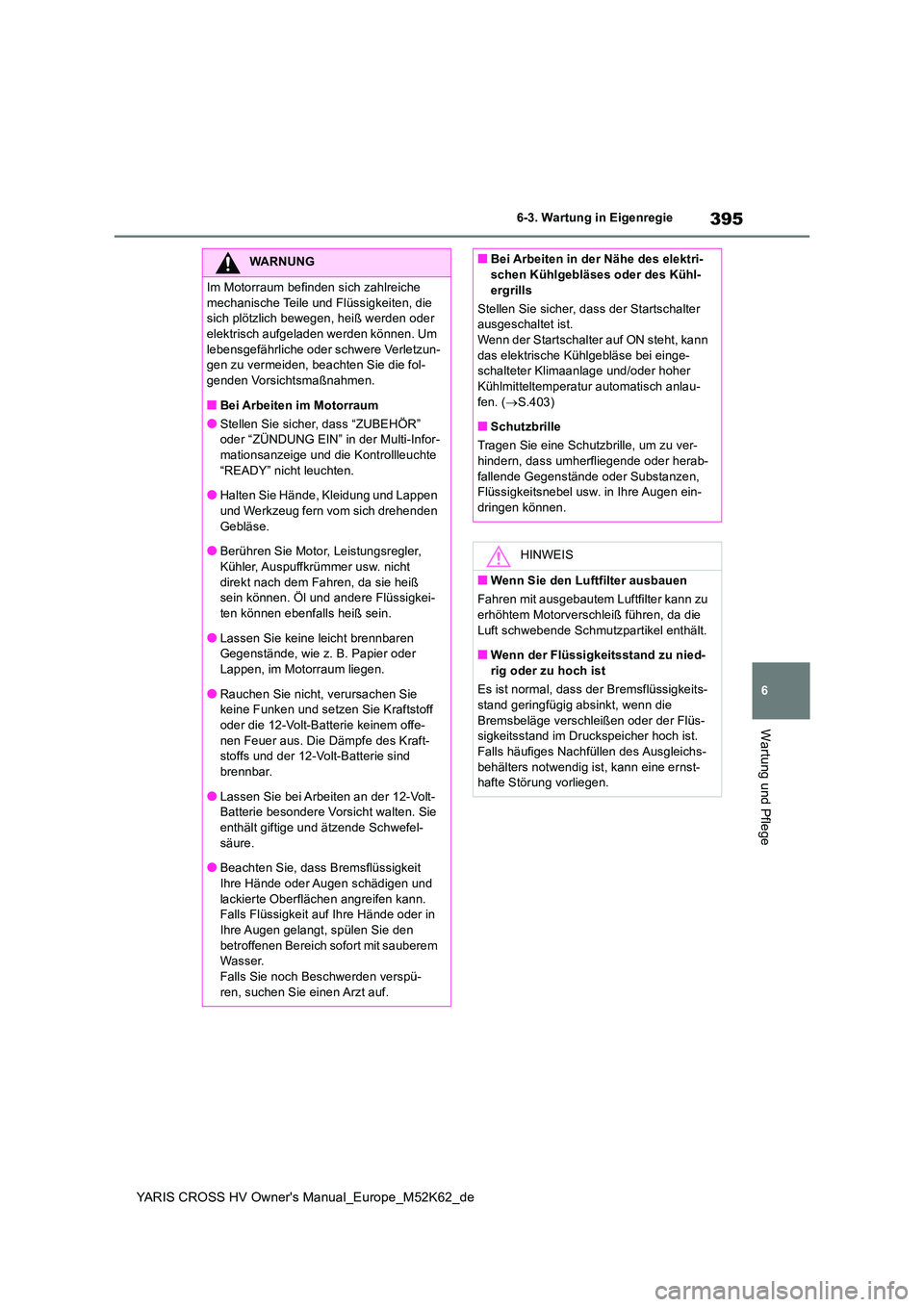

WARNUNG
Im Motorraum befinden sich zahlreiche
mechanische Teile und Flüssigkeiten, die sich plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um
lebensgefährliche oder schwere Verletzun- gen zu vermeiden, beachten Sie die fol-genden Vorsichtsmaßnahmen.
■Bei Arbeiten im Motorraum
●Stellen Sie sicher, dass “ZUBEHÖR” oder “ZÜNDUNG EIN” in der Multi-Infor-mationsanzeige und die Kontrollleuchte
“READY” nicht leuchten.
●Halten Sie Hände, Kleidung und Lappen und Werkzeug fern vom sich drehenden
Gebläse.
●Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht
direkt nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkei-ten können ebenfalls heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen, im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie Kraftstoff
oder die 12-Volt-Batterie keinem offe- nen Feuer aus. Die Dämpfe des Kraft-stoffs und der 12-Volt-Batterie sind
brennbar.
●Lassen Sie bei Arbeiten an der 12-Volt- Batterie besondere Vorsicht walten. Sie
enthält giftige und ätzende Schwefel- säure.
●Beachten Sie, dass Bremsflüssigkeit
Ihre Hände oder Augen schädigen und lackierte Oberflächen angreifen kann. Falls Flüssigkeit auf Ihre Hände oder in
Ihre Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser.
Falls Sie noch Beschwerden verspü- ren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektri-schen Kühlgebläses oder des Kühl-
ergrills
Stellen Sie sicher, dass der Startschalter ausgeschaltet ist.Wenn der Startschalter auf ON steht, kann
das elektrische Kühlgebläse bei einge- schalteter Klimaanlage und/oder hoher Kühlmitteltemperatur automatisch anlau-
fen. ( S.403)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver- hindern, dass umherfliegende oder herab-
fallende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen ein-dringen können.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu
erhöhtem Motorverschleiß führen, da die Luft schwebende Schmutzpartikel enthält.
■Wenn der Flüssigkeitsstand zu nied-
rig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeits- stand geringfügig absinkt, wenn die
Bremsbeläge verschleißen oder der Flüs- sigkeitsstand im Druckspeicher hoch ist.Falls häufiges Nachfüllen des Ausgleichs-
behälters notwendig ist, kann eine ernst- hafte Störung vorliegen.
Page 398 of 666

396
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie

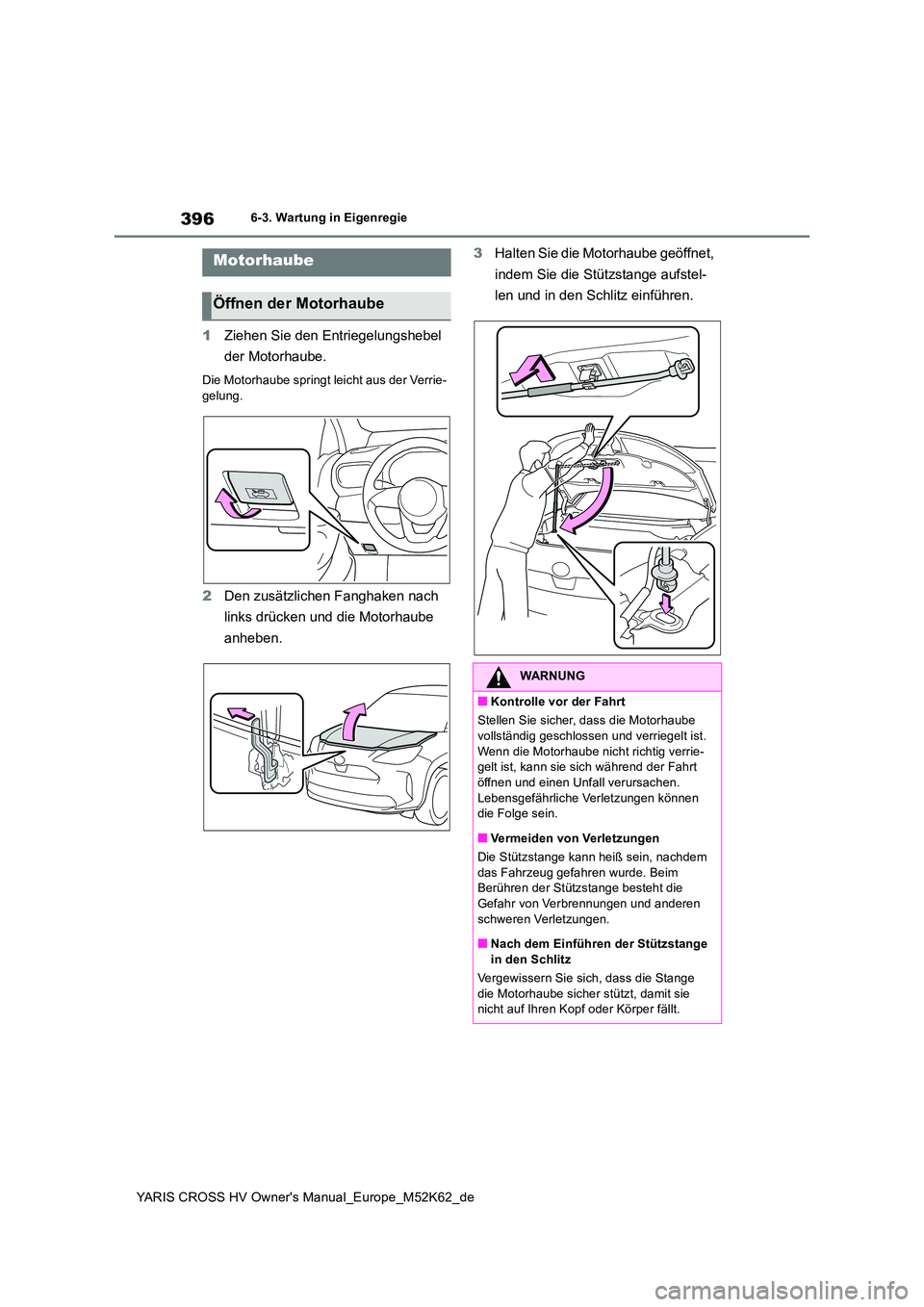

1Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der Verrie- gelung.
2 Den zusätzlichen Fanghaken nach
links drücken und die Motorhaube
anheben.
3 Halten Sie die Motorhaube geöffnet,
indem Sie die Stützstange aufstel-
len und in den Schlitz einführen.
Motorhaube
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verrie- gelt ist, kann sie sich während der Fahrt öffnen und einen Unfall verursachen.
Lebensgefährliche Verletzungen können die Folge sein.
■Vermeiden von Verletzungen
Die Stützstange kann heiß sein, nachdem
das Fahrzeug gefahren wurde. Beim Berühren der Stützstange besteht die Gefahr von Verbrennungen und anderen
schweren Verletzungen.
■Nach dem Einführen der Stützstange in den Schlitz
Vergewissern Sie sich, dass die Stange
die Motorhaube sicher stützt, damit sie nicht auf Ihren Kopf oder Körper fällt.
Page 399 of 666

397
6
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie
Wartung und Pflege
■Vo r n

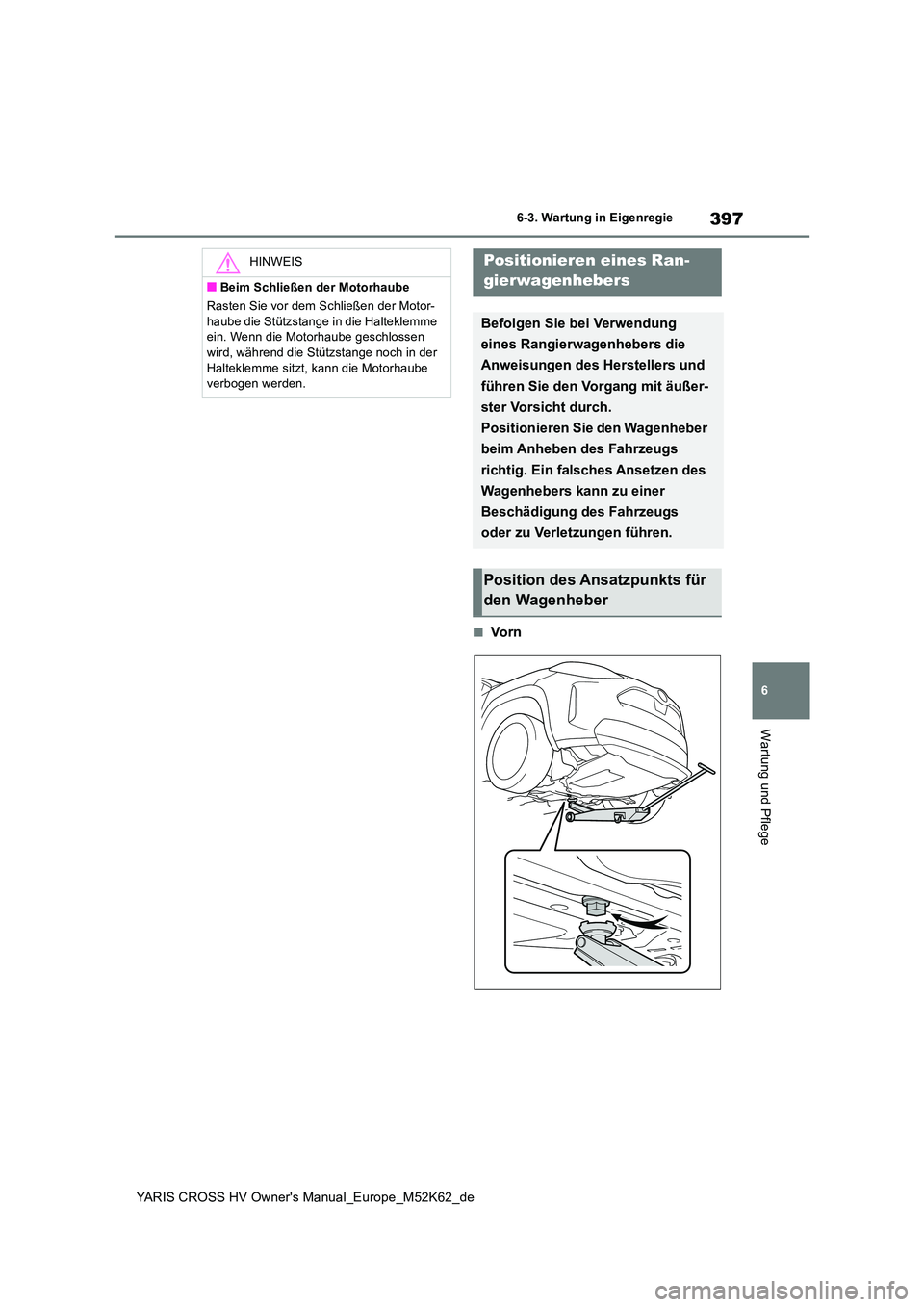

HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motor-
haube die Stützstange in die Halteklemme ein. Wenn die Motorhaube geschlossen wird, während die Stützstange noch in der
Halteklemme sitzt, kann die Motorhaube verbogen werden.
Positionieren eines Ran-
gierwagenhebers
Befolgen Sie bei Verwendung
eines Rangierwagenhebers die
Anweisungen des Herstellers und
führen Sie den Vorgang mit äußer-
ster Vorsicht durch.
Positionieren Sie den Wagenheber
beim Anheben des Fahrzeugs
richtig. Ein falsches Ansetzen des
Wagenhebers kann zu einer
Beschädigung des Fahrzeugs
oder zu Verletzungen führen.
Position des Ansatzpunkts für
den Wagenheber
Page 400 of 666

398
YARIS CROSS HV Owner's Manual_Europe_M52K62_de
6-3. Wartung in Eigenregie

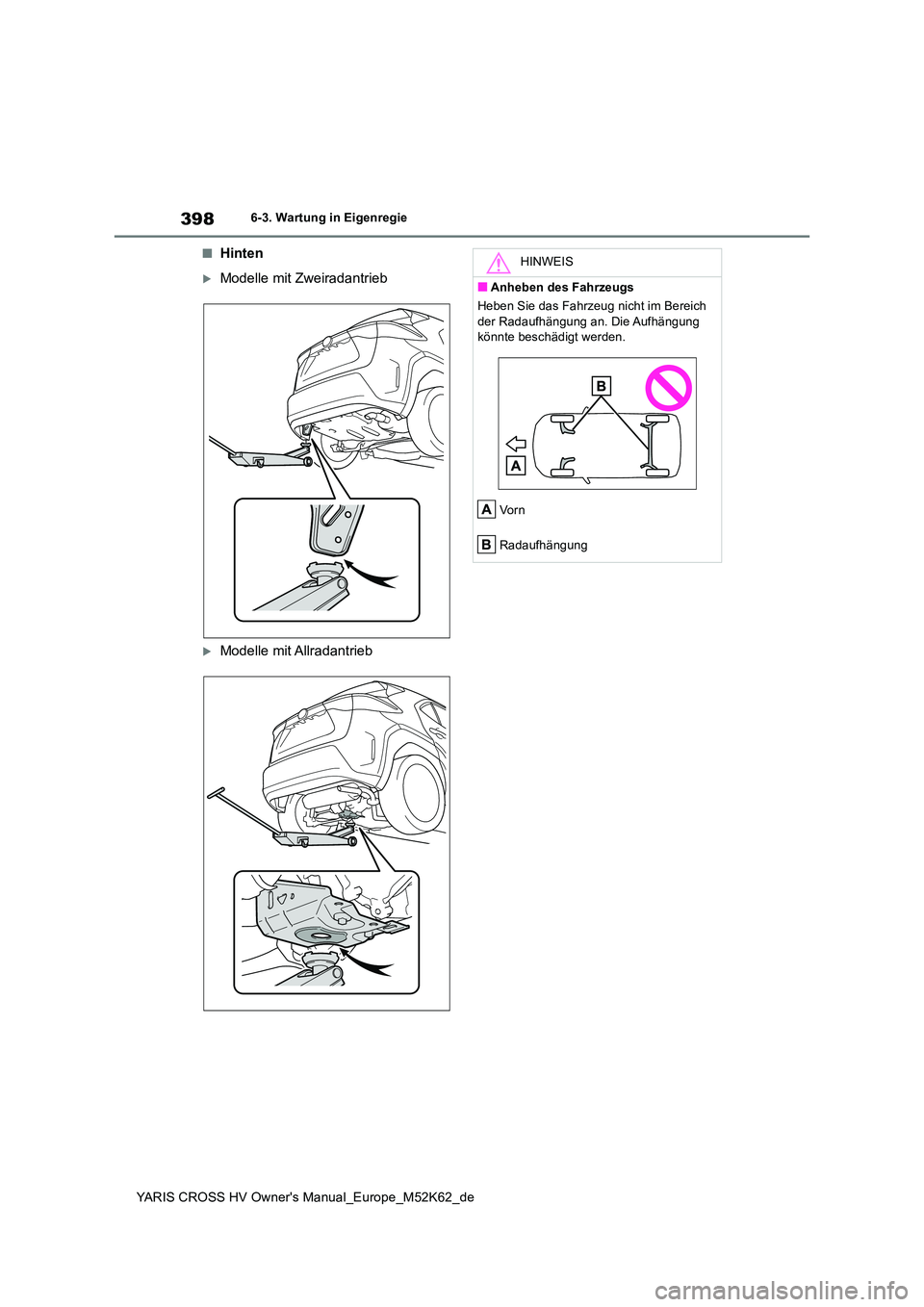

■Hinten
Modelle mit Zweiradantrieb
Modelle mit Allradantrieb
HINWEIS
■Anheben des Fahrzeugs
Heben Sie das Fahrzeug nicht im Bereich
der Radaufhängung an. Die Aufhängung könnte beschädigt werden.
Vo r n
Radaufhängung
