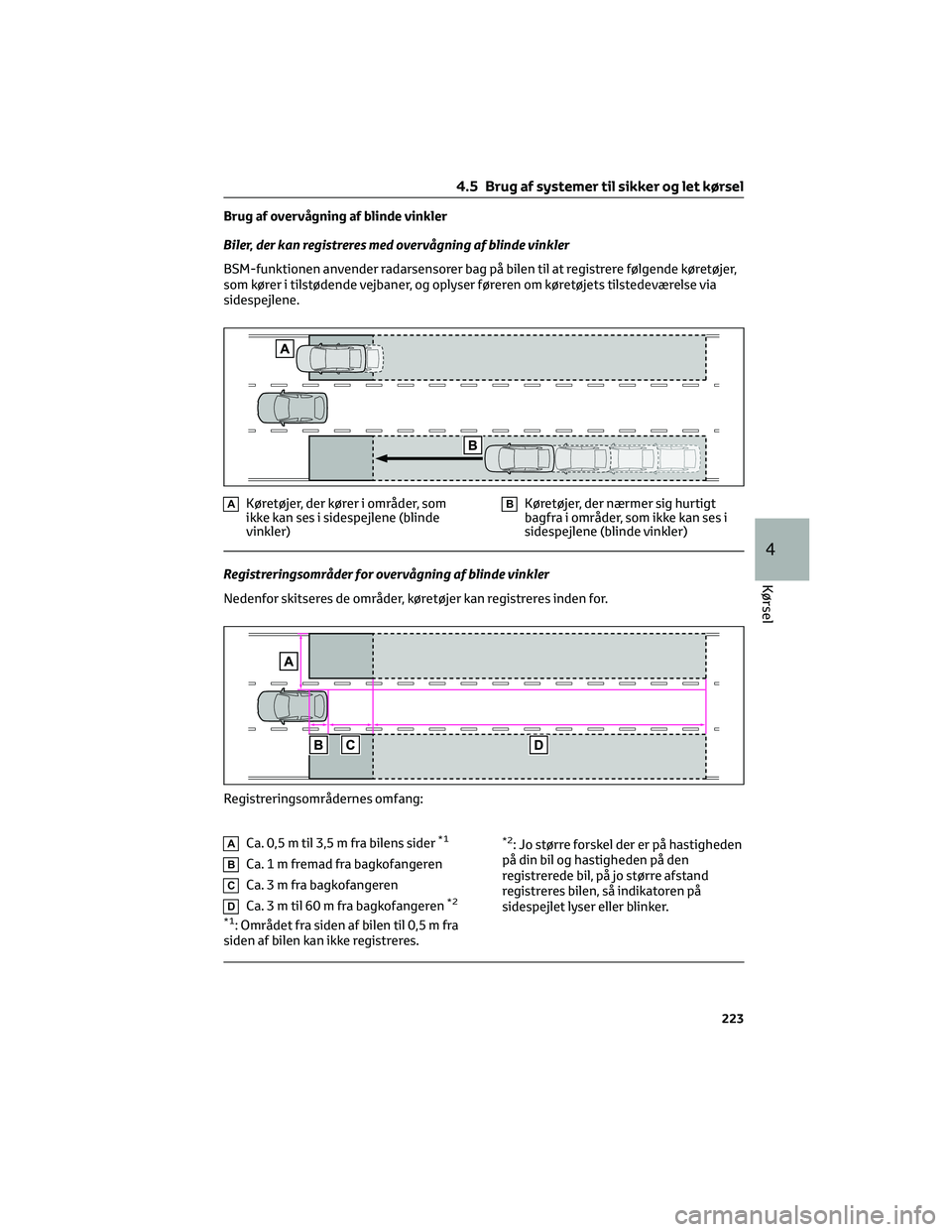

Page 225 of 554

Brug af overvågning af blinde vinkler
Biler, der kan registreres med overvågning af blinde vinkler
BSM-funktionen anvender radarsensorer bag på bilen til at registrere følgende køretøjer,
som kører i tilstødende vejbaner, og oplyser føreren om køretøjets tilstedeværelse via
sidespejlene.
AKøretøjer, der kører i områder, som
ikke kan ses i sidespejlene (blinde
vinkler)BKøretøjer, der nærmer sig hurtigt
bagfra i områder, som ikke kan ses i
sidespejlene (blinde vinkler)
Registreringsområder for overvågning af blinde vinkler
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
ACa. 0,5 m til 3,5 m fra bilens sider*1
BCa.1mfremad fra bagkofangeren
CCa.3mfrabagkofangeren
DCa. 3 m til 60 m fra bagkofangeren*2
*1
: Området fra siden af bilen til 0,5 m fra
siden af bilen kan ikke registreres.
*2: Jo større forskel der er på hastigheden
på din bil og hastigheden på den
registrerede bil, på jo større afstand
registreres bilen, så indikatoren på
sidespejlet lyser eller blinker.
Registreringsområdernes omfang:
4.5 Brug af systemer til sikker og let kørsel
223
4
Kørsel

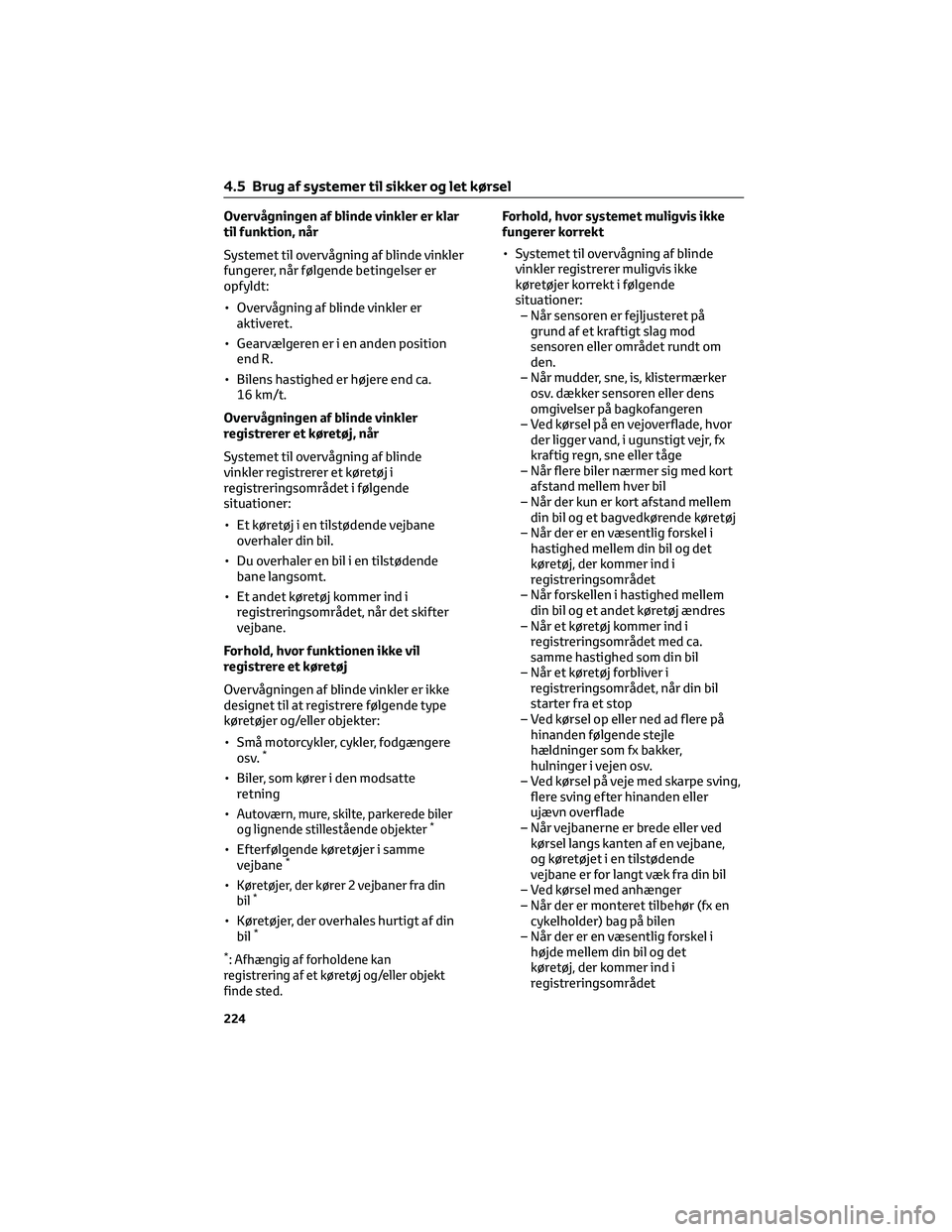

Page 226 of 554

Overvågningen af blinde vinkler er klar
til funktion, når
Systemet til overvågning af blinde vinkler
fungerer, når følgende betingelser er
opfyldt:
• Overvågning af blinde vinkler er
aktiveret.
• Gearvælgeren er i en anden position
end R.
• Bilens hastighed er højere end ca.
16 km/t.
Overvågningen af blinde vinkler
registrerer et køretøj, når
Systemet til overvågning af blinde
vinkler registrerer et køretøj i
registreringsområdet i følgende
situationer:
• Et køretøj i en tilstødende vejbane
overhaler din bil.
• Du overhaler en bil i en tilstødende
bane langsomt.
• Et andet køretøj kommer ind i
registreringsområdet, når det skifter
vejbane.
Forhold, hvor funktionen ikke vil
registrere et køretøj
Overvågningen af blinde vinkler er ikke
designet til at registrere følgende type
køretøjer og/eller objekter:
• Små motorcykler, cykler, fodgængere
osv.
*
• Biler, som kører i den modsatte
retning
•
Autoværn, mure, skilte, parkerede biler
og lignende stillestående objekter*
• Efterfølgende køretøjer i samme
vejbane*
•Køretøjer, der kører 2 vejbaner fra din
bil*
• Køretøjer, der overhales hurtigt af din
bil*
*
:Afhængig af forholdene kan
registrering af et køretøj og/eller objekt
finde sted.
Forhold, hvor systemet muligvis ikke
fungerer korrekt
• Systemet til overvågning af blinde
vinkler registrerer muligvis ikke
køretøjer korrekt i følgende
situationer:
– Når sensoren er fejljusteret på
grund af et kraftigt slag mod
sensoren eller området rundt om
den.
– Når mudder, sne, is, klistermærker
osv. dækker sensoren eller dens
omgivelser på bagkofangeren
– Ved kørsel på en vejoverflade, hvor
der ligger vand, i ugunstigt vejr, fx
kraftig regn, sne eller tåge
– Når flere biler nærmer sig med kort
afstand mellem hver bil
– Når der kun er kort afstand mellem
din bil og et bagvedkørende køretøj
– Når der er en væsentlig forskel i
hastighed mellem din bil og det
køretøj, der kommer ind i
registreringsområdet
– Når forskellen i hastighed mellem
din bil og et andet køretøj ændres
– Når et køretøj kommer ind i
registreringsområdet med ca.
samme hastighed som din bil
– Når et køretøj forbliver i
registreringsområdet, når din bil
starter fra et stop
– Ved kørsel op eller ned ad flere på
hinanden følgende stejle
hældninger som fx bakker,
hulninger i vejen osv.
– Ved kørsel på veje med skarpe sving,
flere sving efter hinanden eller
ujævn overflade
– Når vejbanerne er brede eller ved
kørsel langs kanten af en vejbane,
og køretøjet i en tilstødende
vejbane er for langt væk fra din bil
– Ved kørsel med anhænger
– Når der er monteret tilbehør (fx en
cykelholder) bag på bilen
– Når der er en væsentlig forskel i
højde mellem din bil og det
køretøj, der kommer ind i
registreringsområdet
4.5 Brug af systemer til sikker og let kørsel
224

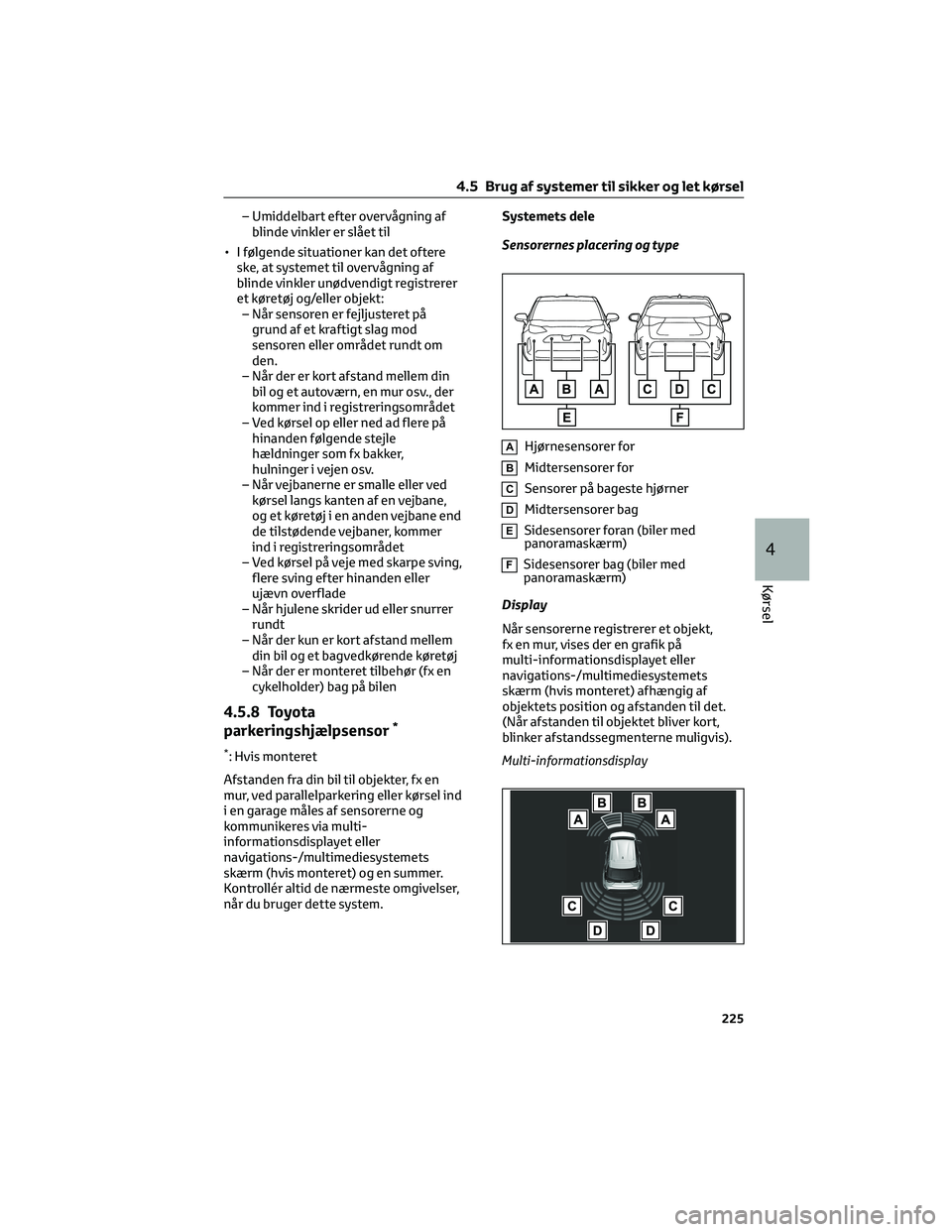

Page 227 of 554

– Umiddelbart efter overvågning af
blinde vinkler er slået til
• I følgende situationer kan det oftere
ske, at systemet til overvågning af
blinde vinkler unødvendigt registrerer
et køretøj og/eller objekt:
– Når sensoren er fejljusteret på
grund af et kraftigt slag mod
sensoren eller området rundt om
den.
– Når der er kort afstand mellem din
bil og et autoværn, en mur osv., der
kommer ind i registreringsområdet
– Ved kørsel op eller ned ad flere på
hinanden følgende stejle
hældninger som fx bakker,
hulninger i vejen osv.
– Når vejbanerne er smalle eller ved
kørsel langs kanten af en vejbane,
og et køretøj i en anden vejbane end
de tilstødende vejbaner, kommer
ind i registreringsområdet
– Ved kørsel på veje med skarpe sving,
flere sving efter hinanden eller
ujævn overflade
– Når hjulene skrider ud eller snurrer
rundt
– Når der kun er kort afstand mellem
din bil og et bagvedkørende køretøj
– Når der er monteret tilbehør (fx en
cykelholder) bag på bilen
4.5.8 Toyota
parkeringshjælpsensor*
*: Hvis monteret
Afstanden fra din bil til objekter, fx en
mur, ved parallelparkering eller kørsel ind
i en garage måles af sensorerne og
kommunikeres via multi-
informationsdisplayet eller
navigations-/multimediesystemets
skærm (hvis monteret) og en summer.
Kontrollér altid de nærmeste omgivelser,
når du bruger dette system.Systemets dele
Sensorernes placering og type
AHjørnesensorer for
BMidtersensorer for
CSensorer på bageste hjørner
DMidtersensorer bag
ESidesensorer foran (biler med
panoramaskærm)
FSidesensorer bag (biler med
panoramaskærm)
Display
NÃ¥r sensorerne registrerer et objekt,
fx en mur, vises der en grafik på
multi-informationsdisplayet eller
navigations-/multimediesystemets
skærm (hvis monteret) afhængig af
objektets position og afstanden til det.
(NÃ¥r afstanden til objektet bliver kort,
blinker afstandssegmenterne muligvis).
Multi-informationsdisplay
4.5 Brug af systemer til sikker og let kørsel
225
4
Kørsel

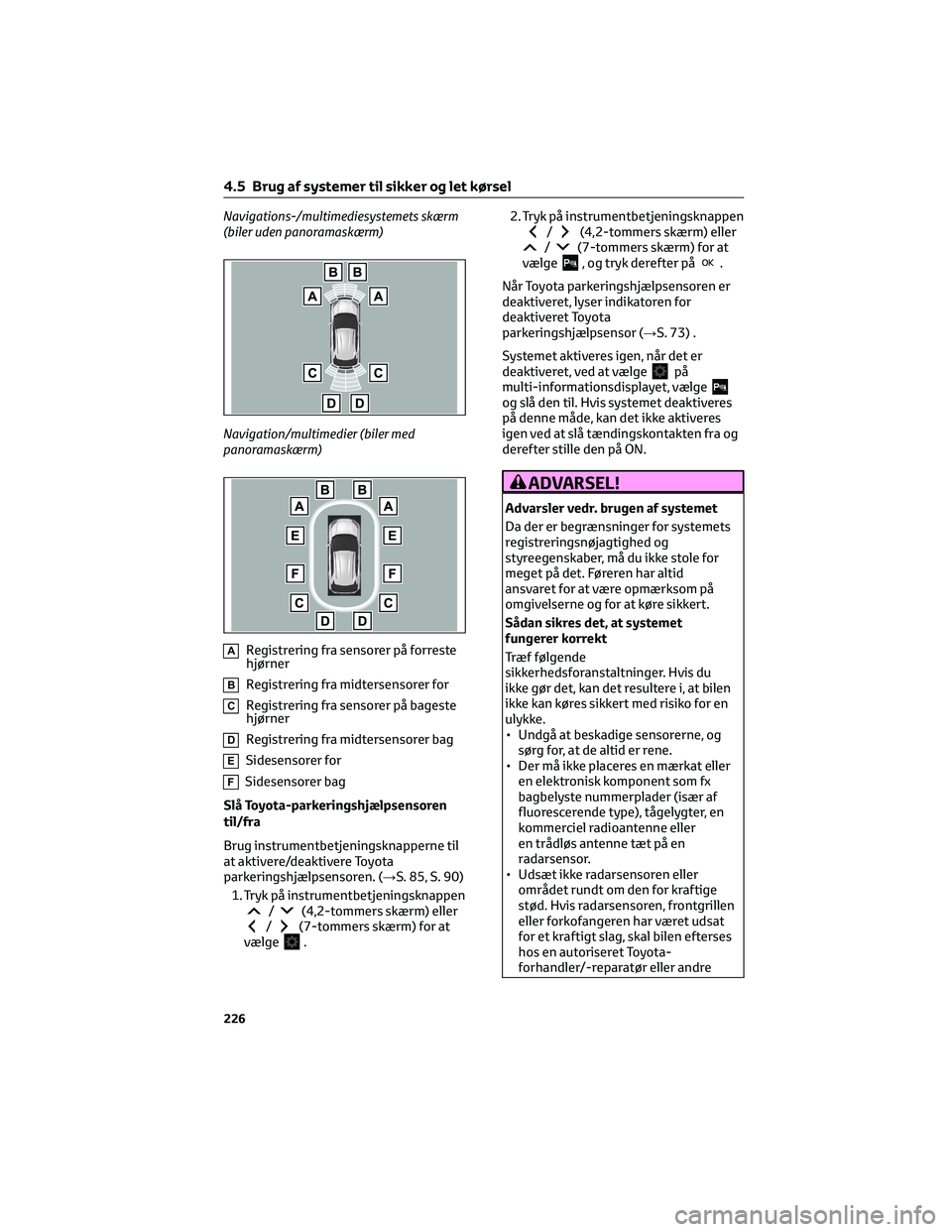

Page 228 of 554

Navigations-/multimediesystemets skærm
(biler uden panoramaskærm)
Navigation/multimedier (biler med
panoramaskærm)
ARegistrering fra sensorer på forreste
hjørner
BRegistrering fra midtersensorer for
CRegistrering fra sensorer på bageste
hjørner
DRegistrering fra midtersensorer bag
ESidesensorer for
FSidesensorer bag
Slå Toyota-parkeringshjælpsensoren
til/fra
Brug instrumentbetjeningsknapperne til
at aktivere/deaktivere Toyota
parkeringshjælpsensoren. (→S. 85, S. 90)
1. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge.2. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge, og tryk derefter på.
Når Toyota parkeringshjælpsensoren er
deaktiveret, lyser indikatoren for
deaktiveret Toyota
parkeringshjælpsensor (→S. 73) .
Systemet aktiveres igen, når det er
deaktiveret, ved at vælge
på
multi-informationsdisplayet, vælge
og slå den til. Hvis systemet deaktiveres
på denne måde, kan det ikke aktiveres
igen ved at slå tændingskontakten fra og
derefter stille den på ON.
ADVARSEL!
Advarsler vedr. brugen af systemet
Da der er begrænsninger for systemets
registreringsnøjagtighed og
styreegenskaber, må du ikke stole for
meget på det. Føreren har altid
ansvaret for at være opmærksom på
omgivelserne og for at køre sikkert.
SÃ¥dan sikres det, at systemet
fungerer korrekt
Træf følgende
sikkerhedsforanstaltninger. Hvis du
ikke gør det, kan det resultere i, at bilen
ikke kan køres sikkert med risiko for en
ulykke.
• Undgå at beskadige sensorerne, og
sørg for, at de altid er rene.
• Der må ikke placeres en mærkat eller
en elektronisk komponent som fx
bagbelyste nummerplader (især af
fluorescerende type), tågelygter, en
kommerciel radioantenne eller
en trådløs antenne tæt på en
radarsensor.
• Udsæt ikke radarsensoren eller
området rundt om den for kraftige
stød. Hvis radarsensoren, frontgrillen
eller forkofangeren har været udsat
for et kraftigt slag, skal bilen efterses
hos en autoriseret Toyota-
forhandler/-reparatør eller andre
4.5 Brug af systemer til sikker og let kørsel
226

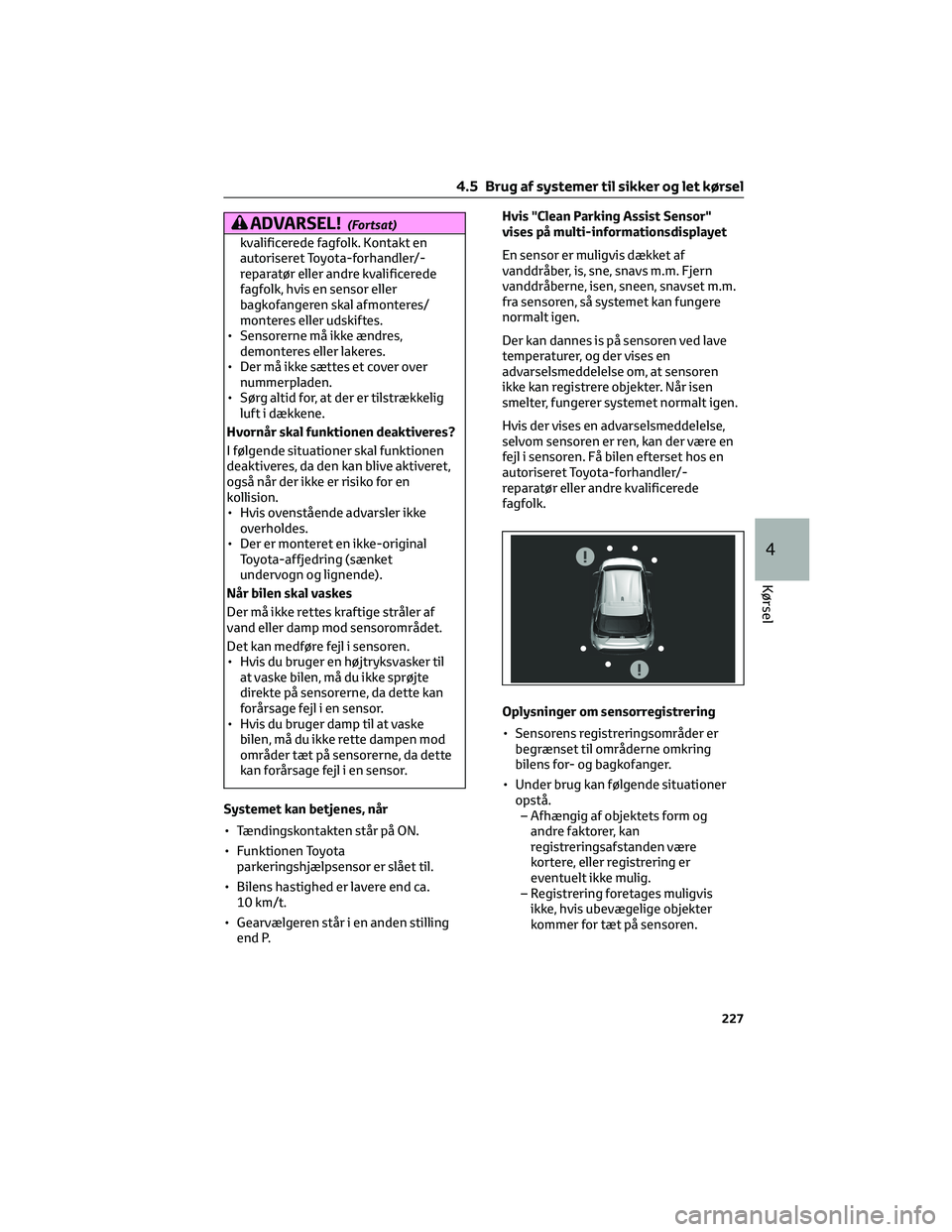

Page 229 of 554

ADVARSEL!(Fortsat)
kvalificerede fagfolk. Kontakt en
autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk, hvis en sensor eller
bagkofangeren skal afmonteres/
monteres eller udskiftes.
• Sensorerne må ikke ændres,
demonteres eller lakeres.
• Der må ikke sættes etcover over
nummerpladen.
• Sørg altid for, at der er tilstrækkelig
luft i dækkene.
Hvornår skal funktionen deaktiveres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktiveret,
også når der ikke er risiko for en
kollision.
• Hvis ovenstående advarsler ikke
overholdes.
• Der er monteret en ikke-original
Toyota-affjedring (sænket
undervogn og lignende).
NÃ¥r bilen skal vaskes
Der må ikke rettes kraftige stråler af
vand eller damp mod sensorområdet.
Det kan medføre fejl i sensoren.
• Hvis du bruger en højtryksvasker til
at vaske bilen, må du ikke sprøjte
direkte på sensorerne, da dette kan
forårsage fejl i en sensor.
• Hvis du bruger damp til at vaske
bilen, må du ikke rette dampen mod
områder tæt på sensorerne, da dette
kan forårsage fejl i en sensor.
Systemet kan betjenes, når
• Tændingskontakten står på ON.
• Funktionen Toyota
parkeringshjælpsensor er slået til.
• Bilens hastighed er lavere end ca.
10 km/t.
• Gearvælgeren står i en anden stilling
end P.Hvis "Clean Parking Assist Sensor"
vises på multi-informationsdisplayet
En sensor er muligvis dækket af
vanddråber, is, sne, snavs m.m. Fjern
vanddråberne, isen, sneen, snavset m.m.
fra sensoren, så systemet kan fungere
normalt igen.
Der kan dannes is på sensoren ved lave
temperaturer, og der vises en
advarselsmeddelelse om, at sensoren
ikke kan registrere objekter. NÃ¥r isen
smelter, fungerer systemet normalt igen.
Hvis der vises en advarselsmeddelelse,
selvom sensoren er ren, kan der være en
fejl i sensoren. FÃ¥ bilen efterset hos en
autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede
fagfolk.
Oplysninger om sensorregistrering
• Sensorens registreringsområder er
begrænset til områderne omkring
bilens for- og bagkofanger.
• Under brug kan følgende situationer
opstå.
– Afhængig af objektets form og
andre faktorer, kan
registreringsafstanden være
kortere, eller registrering er
eventuelt ikke mulig.
– Registrering foretages muligvis
ikke, hvis ubevægelige objekter
kommer for tæt på sensoren.
4.5 Brug af systemer til sikker og let kørsel
227
4
Kørsel

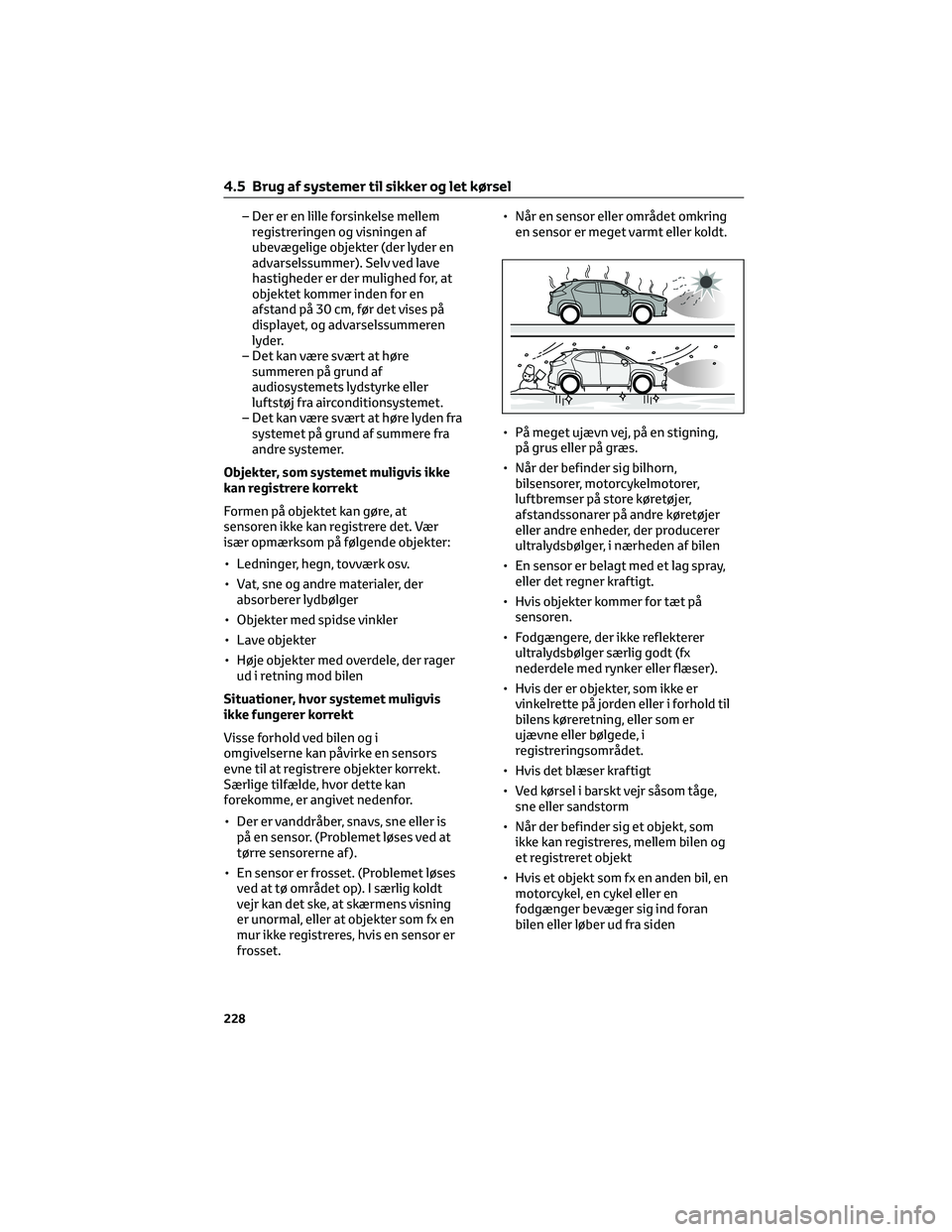

Page 230 of 554

– Der er en lille forsinkelse mellem
registreringen og visningen af
ubevægelige objekter (der lyder en
advarselssummer). Selv ved lave
hastigheder er der mulighed for, at
objektet kommer inden for en
afstand på 30 cm, før det vises på
displayet, og advarselssummeren
lyder.
– Det kan være svært at høre
summeren på grund af
audiosystemets lydstyrke eller
luftstøj fra airconditionsystemet.
– Det kan være svært at høre lyden fra
systemet på grund af summere fra
andre systemer.
Objekter, som systemet muligvis ikke
kan registrere korrekt
Formen på objektet kan gøre, at
sensoren ikke kan registrere det. Vær
især opmærksom på følgende objekter:
• Ledninger, hegn, tovværk osv.
• Vat, sne og andre materialer, der
absorberer lydbølger
• Objekter med spidse vinkler
• Lave objekter
• Høje objekter med overdele, der rager
ud i retning mod bilen
Situationer, hvor systemet muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i
omgivelserne kan påvirke en sensors
evne til at registrere objekter korrekt.
Særlige tilfælde, hvor dette kan
forekomme, er angivet nedenfor.
• Der er vanddråber, snavs, sne eller is
på en sensor. (Problemet løses ved at
tørre sensorerne af ).
• En sensor er frosset. (Problemet løses
ved at tø området op). I særlig koldt
vejr kan det ske, at skærmens visning
er unormal, eller at objekter som fx en
mur ikke registreres, hvis en sensor er
frosset.• Når en sensor eller området omkring
en sensor er meget varmt eller koldt.
• På meget ujævn vej, på en stigning,
på grus eller på græs.
• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• En sensor er belagt med et lag spray,
eller det regner kraftigt.
• Hvis objekter kommer for tæt på
sensoren.
• Fodgængere, der ikke reflekterer
ultralydsbølger særlig godt (fx
nederdele med rynker eller flæser).
• Hvis der er objekter, som ikke er
vinkelrette på jorden eller i forhold til
bilens køreretning, eller som er
ujævne eller bølgede, i
registreringsområdet.
• Hvis det blæser kraftigt
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm
• Når der befinder sig et objekt, som
ikke kan registreres, mellem bilen og
et registreret objekt
• Hvis et objekt som fx en anden bil, en
motorcykel, en cykel eller en
fodgænger bevæger sig ind foran
bilen eller løber ud fra siden
4.5 Brug af systemer til sikker og let kørsel
228
Page 231 of 554

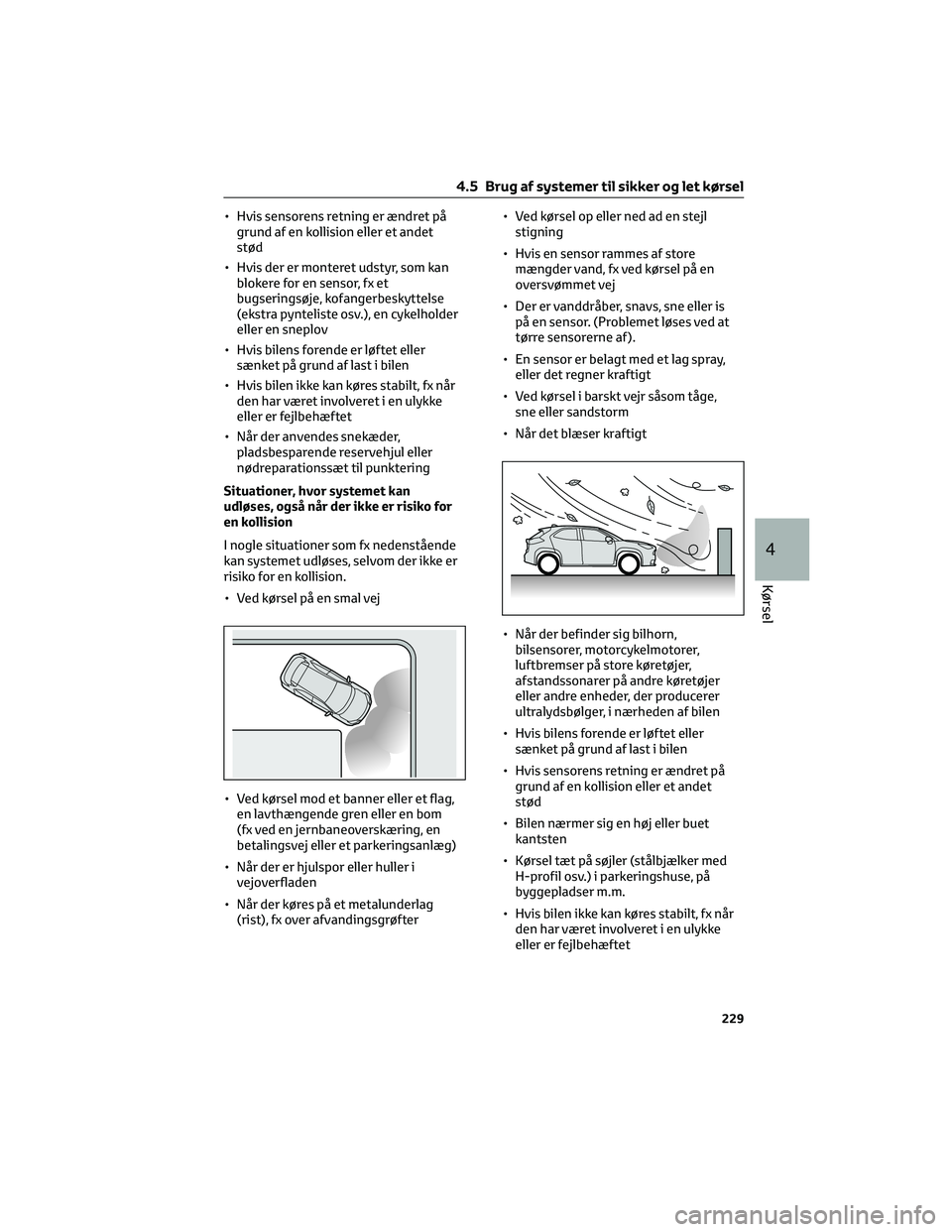

• Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
Situationer, hvor systemet kan
udløses, også når der ikke er risiko for
en kollision
I nogle situationer som fx nedenstående
kan systemet udløses, selvom der ikke er
risiko for en kollision.
• Ved kørsel på en smal vej
• Ved kørsel mod et banner eller et flag,
en lavthængende gren eller en bom
(fx ved en jernbaneoverskæring, en
betalingsvej eller et parkeringsanlæg)
• Når der er hjulspor eller huller i
vejoverfladen
• Når der køres på et metalunderlag
(rist), fx over afvandingsgrøfter• Ved kørsel op eller ned ad en stejl
stigning
• Hvis en sensor rammes af store
mængder vand, fx ved kørsel på en
oversvømmet vej
• Der er vanddråber, snavs, sne eller is
på en sensor. (Problemet løses ved at
tørre sensorerne af ).
• En sensor er belagt med et lag spray,
eller det regner kraftigt
• Ved kørsel i barskt vejr såsom tåge,
sne eller sandstorm
• Når det blæser kraftigt
• Når der befinder sig bilhorn,
bilsensorer, motorcykelmotorer,
luftbremser på store køretøjer,
afstandssonarer på andre køretøjer
eller andre enheder, der producerer
ultralydsbølger, i nærheden af bilen
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Bilen nærmer sig en høj eller buet
kantsten
• Kørsel tæt på søjler (stålbjælker med
H-profil osv.) i parkeringshuse, på
byggepladser m.m.
• Hvis bilen ikke kan køres stabilt, fx når
den har været involveret i en ulykke
eller er fejlbehæftet
4.5 Brug af systemer til sikker og let kørsel
229
4
Kørsel
Page 232 of 554

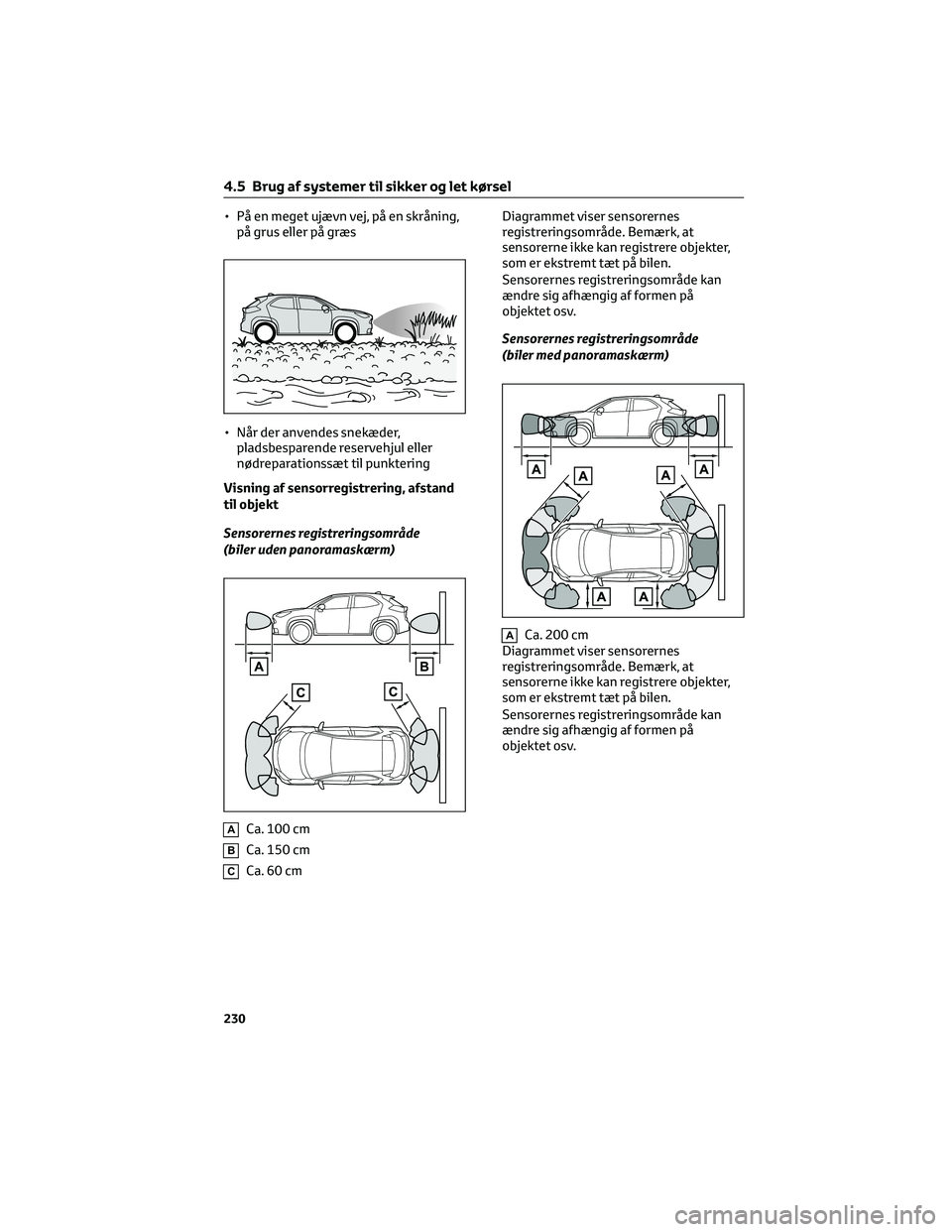

• På en meget ujævn vej, på en skråning,
på grus eller på græs
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
Visning af sensorregistrering, afstand
til objekt
Sensorernes registreringsområde
(biler uden panoramaskærm)
ACa. 100 cm
BCa. 150 cm
CCa.60cmDiagrammet viser sensorernes
registreringsområde. Bemærk, at
sensorerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.
Sensorernes registreringsområde kan
ændre sig afhængig af formen på
objektet osv.
Sensorernes registreringsområde
(biler med panoramaskærm)
ACa. 200 cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
sensorerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.
Sensorernes registreringsområde kan
ændre sig afhængig af formen på
objektet osv.
4.5 Brug af systemer til sikker og let kørsel
230
Page 233 of 554

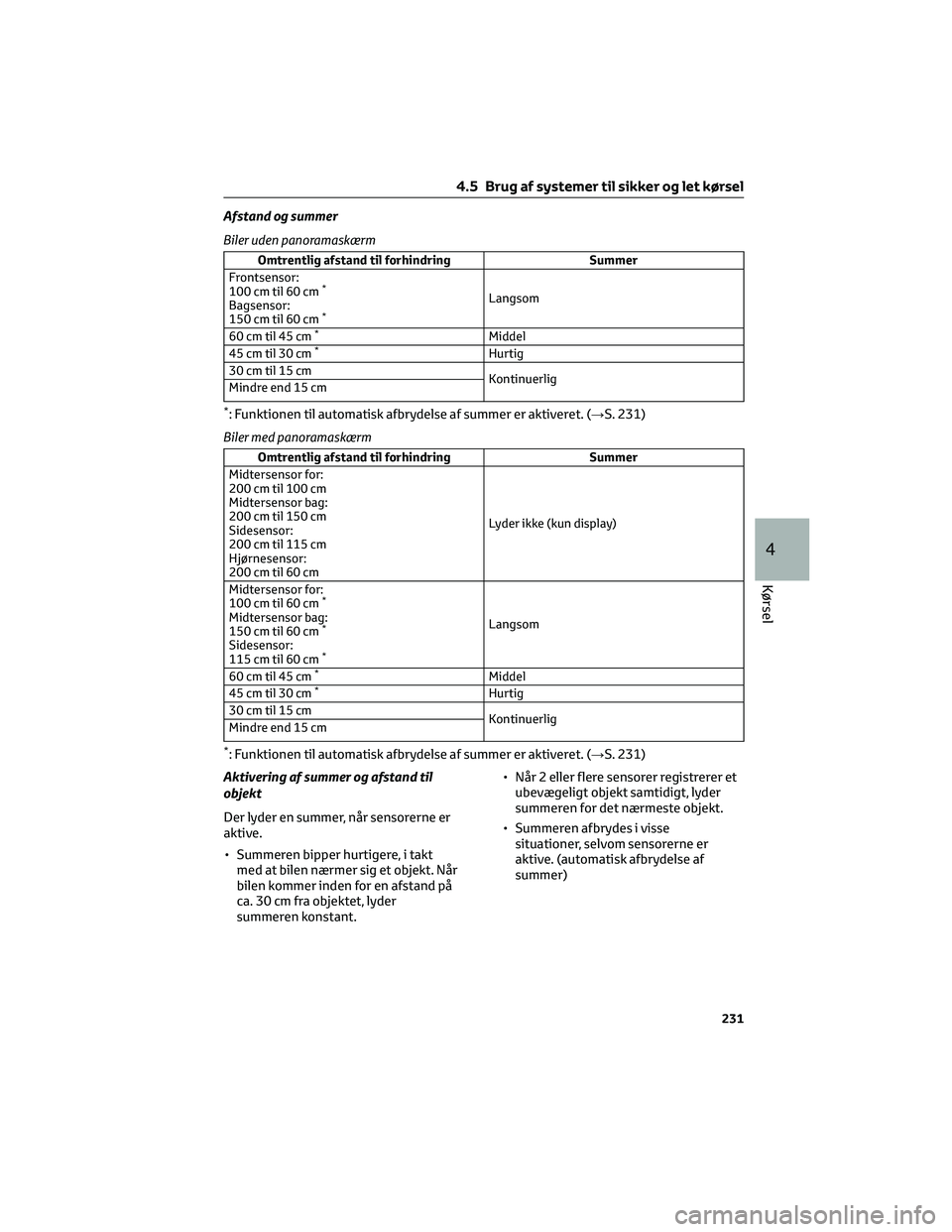

Afstand og summer
Biler uden panoramaskærm
Omtrentlig afstand til forhindring Summer
Frontsensor:
100 cm til 60 cm
*
Bagsensor:
150 cm til 60 cm*
Langsom
60 cm til 45 cm
*Middel
45 cm til 30 cm*Hurtig
30 cm til 15 cm
Kontinuerlig
Mindre end 15 cm
*: Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 231)
Biler med panoramaskærm
Omtrentlig afstand til forhindring Summer
Midtersensor for:
200 cm til 100 cm
Midtersensor bag:
200 cm til 150 cm
Sidesensor:
200 cm til 115 cm
Hjørnesensor:
200 cm til 60 cmLyder ikke (kun display)
Midtersensor for:
100 cm til 60 cm
*
Midtersensor bag:
150 cm til 60 cm*
Sidesensor:
115 cm til 60 cm*
Langsom
60 cm til 45 cm
*Middel
45 cm til 30 cm*Hurtig
30 cm til 15 cm
Kontinuerlig
Mindre end 15 cm
*: Funktionen til automatisk afbrydelse af summer er aktiveret. (→S. 231)
Aktivering af summer og afstand til
objekt
Der lyder en summer, når sensorerne er
aktive.
• Summeren bipper hurtigere, i takt
med at bilen nærmer sig et objekt. Når
bilen kommer inden for en afstand på
ca. 30 cm fra objektet, lyder
summeren konstant.• Når 2 eller flere sensorer registrerer et
ubevægeligt objekt samtidigt, lyder
summeren for det nærmeste objekt.
• Summeren afbrydes i visse
situationer, selvom sensorerne er
aktive. (automatisk afbrydelse af
summer)
4.5 Brug af systemer til sikker og let kørsel
231
4
Kørsel
Page 234 of 554

Justering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet.
Brug instrumentbetjeningsknapperne til
at ændre indstillinger. (→S. 85, S. 90)
1. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge.
2. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge, og tryk derefter på,og
hold den inde.
3. Vælg den ønskede lydstyrke, og tryk
derefter på
.
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2
og 3.
Afbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der
registreres et objekt. Tryk på
for at
afbryde summeren.
Summerne for Toyota
parkeringshjælpsensoren og
RCTA-funktionen (hvis monteret)
afbrydes samtidigt.
Frakoblingen af lyden annulleres
automatisk i følgende situationer:
• Når gearvælgeren flyttes.
• Når bilen overstiger en bestemt
hastighed.
• Ved fejl i en sensor eller hvis systemet
er midlertidigt utilgængeligt.
• Når funktionen deaktiveres manuelt.
• Når tændingskontakten er slået fra.Objektadvarselsfunktion (biler med
panoramaskærm)
Objektadvarselsfunktionen informerer
føreren om, at der er objekter langs siden
af bilen, ved hjælp af en skærm og en
summer, hvis objekterne befinder sig i
bilens beregnede bane.
AObjekt
BBilens beregnede rute
4.5 Brug af systemer til sikker og let kørsel
232
