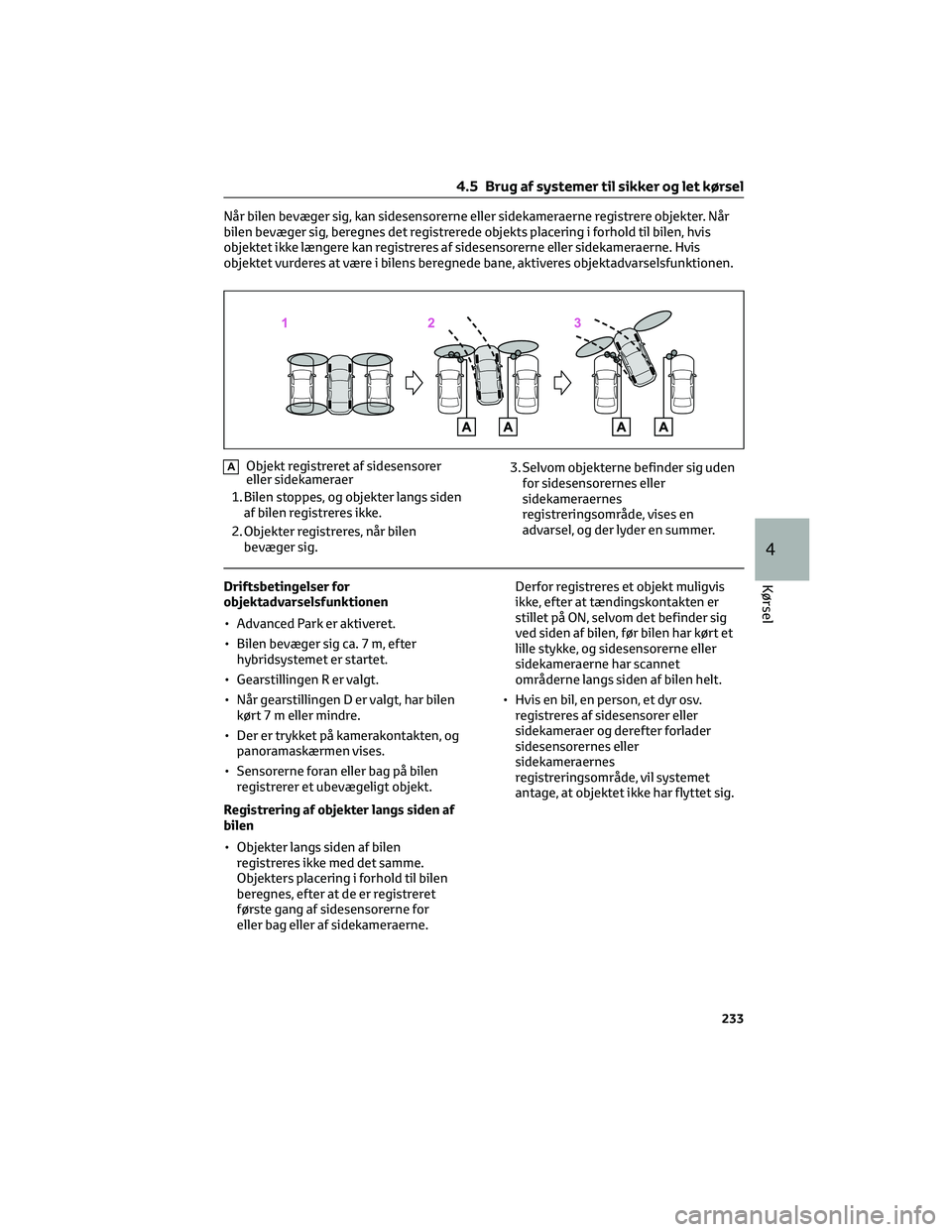

Page 235 of 554

Når bilen bevæger sig, kan sidesensorerne eller sidekameraerne registrere objekter. Når
bilen bevæger sig, beregnes det registrerede objekts placering i forhold til bilen, hvis
objektet ikke længere kan registreres af sidesensorerne eller sidekameraerne. Hvis
objektet vurderes at være i bilens beregnede bane, aktiveres objektadvarselsfunktionen.
AObjekt registreret af sidesensorer
eller sidekameraer
1. Bilen stoppes, og objekter langs siden
af bilen registreres ikke.
2. Objekter registreres, når bilen
bevæger sig.3. Selvom objekterne befinder sig uden
for sidesensorernes eller
sidekameraernes
registreringsområde, vises en
advarsel, og der lyder en summer.
Driftsbetingelser for
objektadvarselsfunktionen
• Advanced Park er aktiveret.
• Bilen bevæger sig ca. 7 m, efter
hybridsystemet er startet.
• Gearstillingen R er valgt.
• Når gearstillingen D er valgt, har bilen
kørt 7 m eller mindre.
• Der er trykket på kamerakontakten, og
panoramaskærmen vises.
• Sensorerne foran eller bag på bilen
registrerer et ubevægeligt objekt.
Registrering af objekter langs siden af
bilen
• Objekter langs siden af bilen
registreres ikke med det samme.
Objekters placering i forhold til bilen
beregnes, efter at de er registreret
første gang af sidesensorerne for
eller bag eller af sidekameraerne.Derfor registreres et objekt muligvis
ikke, efter at tændingskontakten er
stillet på ON, selvom det befinder sig
ved siden af bilen, før bilen har kørt et
lille stykke, og sidesensorerne eller
sidekameraerne har scannet
områderne langs siden af bilen helt.
• Hvis en bil, en person, et dyr osv.
registreres af sidesensorer eller
sidekameraer og derefter forlader
sidesensorernes eller
sidekameraernes
registreringsområde, vil systemet
antage, at objektet ikke har flyttet sig.
4.5 Brug af systemer til sikker og let kørsel
233
4
Kørsel

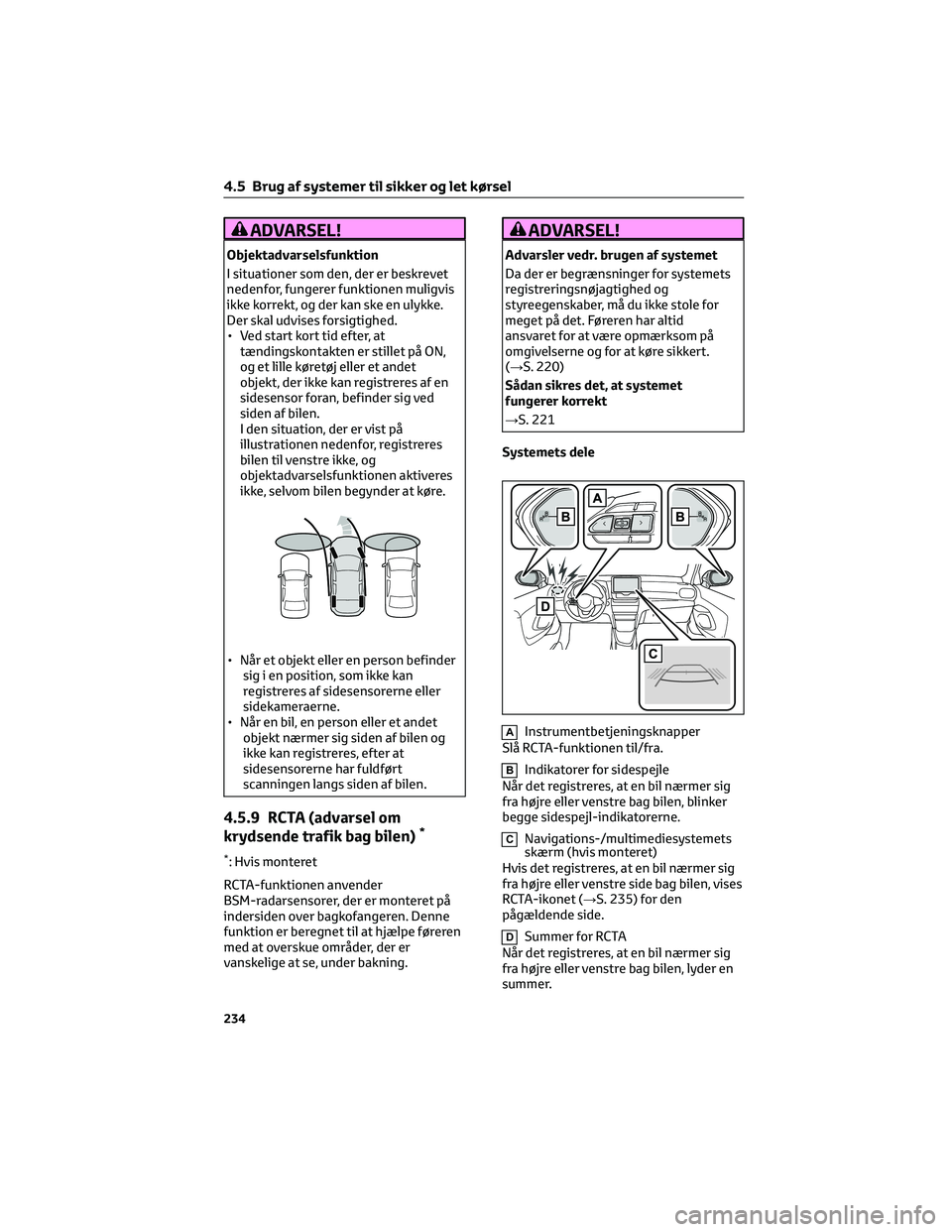

Page 236 of 554

ADVARSEL!
Objektadvarselsfunktion
I situationer som den, der er beskrevet
nedenfor, fungerer funktionen muligvis
ikke korrekt, og der kan ske en ulykke.
Der skal udvises forsigtighed.
• Ved start kort tid efter, at
tændingskontakten er stillet på ON,
og et lille køretøj eller et andet
objekt, der ikke kan registreres af en
sidesensor foran, befinder sig ved
siden af bilen.
I den situation, der er vist på
illustrationen nedenfor, registreres
bilen til venstre ikke, og
objektadvarselsfunktionen aktiveres
ikke, selvom bilen begynder at køre.
• Når et objekt eller en person befinder
sig i en position, som ikke kan
registreres af sidesensorerne eller
sidekameraerne.
• Når en bil, en person eller et andet
objekt nærmer sig siden af bilen og
ikke kan registreres, efter at
sidesensorerne har fuldført
scanningen langs siden af bilen.
4.5.9 RCTA (advarsel om
krydsende trafik bag bilen)*
*: Hvis monteret
RCTA-funktionen anvender
BSM-radarsensorer, der er monteret på
indersiden over bagkofangeren. Denne
funktion er beregnet til at hjælpe føreren
med at overskue områder, der er
vanskelige at se, under bakning.
ADVARSEL!
Advarsler vedr. brugen af systemet
Da der er begrænsninger for systemets
registreringsnøjagtighed og
styreegenskaber, må du ikke stole for
meget på det. Føreren har altid
ansvaret for at være opmærksom på
omgivelserne og for at køre sikkert.
(→S. 220)
SÃ¥dan sikres det, at systemet
fungerer korrekt
→S. 221
Systemets dele
AInstrumentbetjeningsknapper
Slå RCTA-funktionen til/fra.
BIndikatorer for sidespejle
Når det registreres, at en bil nærmer sig
fra højre eller venstre bag bilen, blinker
begge sidespejl-indikatorerne.
CNavigations-/multimediesystemets
skærm (hvis monteret)
Hvis det registreres, at en bil nærmer sig
fra højre eller venstre side bag bilen, vises
RCTA-ikonet (→S. 235) for den
pågældende side.
DSummer for RCTA
Når det registreres, at en bil nærmer sig
fra højre eller venstre bag bilen, lyder en
summer.
4.5 Brug af systemer til sikker og let kørsel
234
Page 237 of 554

Slå RCTA-funktionen til/fra
Brug instrumentbetjeningsknapperne til
at slå funktionen til/fra. (→S. 85, S. 90)
1. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge.
2. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge "RCTA", og tryk derefter på.
NÃ¥r RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren (→S. 73).
(Hver gang, tændingskontakten slås
fra og derefter stilles på ON, aktiveres
RCTA-funktionen automatisk).
Sidespejlindikatorens synlighed
I kraftigt sollys kan det være vanskeligt at
se sidespejlindikatoren.
RCTA-summerens hørbarhed
Det kan være vanskeligt at høre
RCTA-summeren for andre kraftige lyde,
fx hvis der er skruet højt op for
audiosystemet.
Når "RCTA Unavailable See Owner’s
Manual" vises på
multi-informationsdisplayet
Sensorens spænding er unormal, eller der
kan være vand, sne, mudder osv. omkring
sensorområdet over bagkofangeren.
(→S. 221)
Den bør vende tilbage til normal funktion,
hvis vandet, sneen, mudderet osv. fjernes
fra sensorområdet. Desuden fungerer
sensoren muligvis ikke normalt i ekstremt
varmt eller koldt vejr.
NÃ¥r "RCTA Malfunction Visit Your
Dealer" vises på
multi-informationsdisplayet
Sensoren kan være defekt eller
fejljusteret. FÃ¥ bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.Radarsensorer
→S. 221
RCTA-funktion
Betjening af RCTA-funktionen
RCTA-funktionen anvender
radarsensorer til at registrere biler, der
nærmer sig fra højre eller venstre bag
bilen og advarer føreren om disse biler
ved at blinke med indikatorerne på
sidespejlene og aktivere en summer.
ABiler, der nærmer sig
BRegistreringsområder
Visning af RCTA-ikon (biler med
navigations-/multimediesystem)
Når en bil, der nærmer sig fra højre eller
venstre bag bilen, registreres, vises
følgende på navigations-/
multimediesystemets skærm.
På denne illustration vises et eksempel på
en bil, der nærmer sig fra begge sider af
bilen.
4.5 Brug af systemer til sikker og let kørsel
235
4
Kørsel

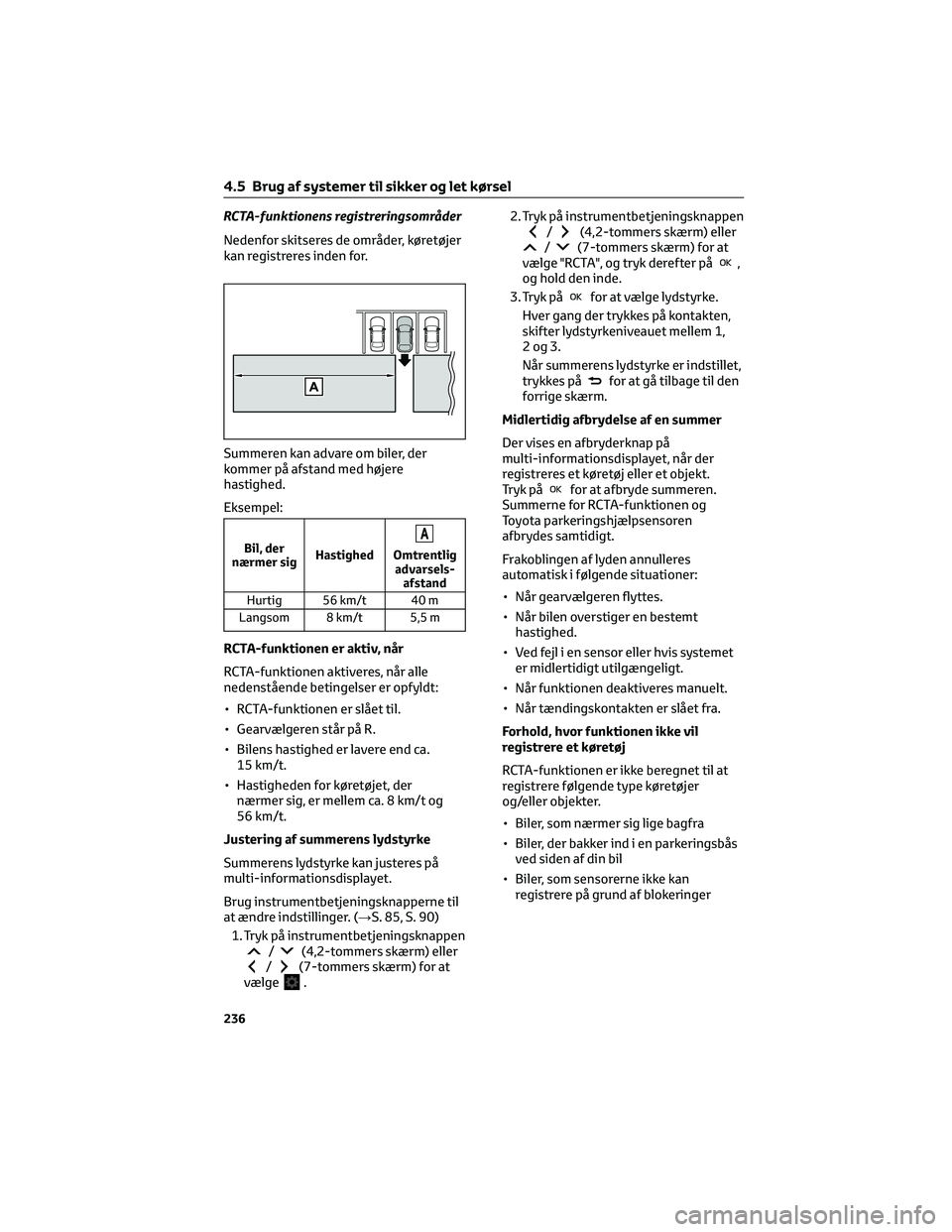

Page 238 of 554

RCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer
kan registreres inden for.
Eksempel:
Bil, der
nærmer sigHastighedA
Omtrentlig
advarsels-
afstand
Hurtig 56 km/t 40 m
Langsom 8 km/t 5,5 m
RCTA-funktionen er aktiv, når
RCTA-funktionen aktiveres, når alle
nedenstående betingelser er opfyldt:
• RCTA-funktionen er slået til.
• Gearvælgeren står på R.
• Bilens hastighed er lavere end ca.
15 km/t.
• Hastigheden for køretøjet, der
nærmer sig, er mellem ca. 8 km/t og
56 km/t.
Justering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet.
Brug instrumentbetjeningsknapperne til
at ændre indstillinger. (→S. 85, S. 90)
1. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge.2. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge "RCTA", og tryk derefter på,
og hold den inde.
3. Tryk på
for at vælge lydstyrke.
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1,
2og3.
NÃ¥r summerens lydstyrke er indstillet,
trykkes på
for at gå tilbage til den
forrige skærm.
Midlertidig afbrydelse af en summer
Der vises en afbryderknap på
multi-informationsdisplayet, når der
registreres et køretøj eller et objekt.
Tryk på
for at afbryde summeren.
Summerne for RCTA-funktionen og
Toyota parkeringshjælpsensoren
afbrydes samtidigt.
Frakoblingen af lyden annulleres
automatisk i følgende situationer:
• Når gearvælgeren flyttes.
• Når bilen overstiger en bestemt
hastighed.
• Ved fejl i en sensor eller hvis systemet
er midlertidigt utilgængeligt.
• Når funktionen deaktiveres manuelt.
• Når tændingskontakten er slået fra.
Forhold, hvor funktionen ikke vil
registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende type køretøjer
og/eller objekter.
• Biler, som nærmer sig lige bagfra
• Biler, der bakker ind i en parkeringsbås
ved siden af din bil
• Biler, som sensorerne ikke kan
registrere på grund af blokeringer
Summeren kan advare om biler, der
kommer på afstand med højere
hastighed.
4.5 Brug af systemer til sikker og let kørsel
236

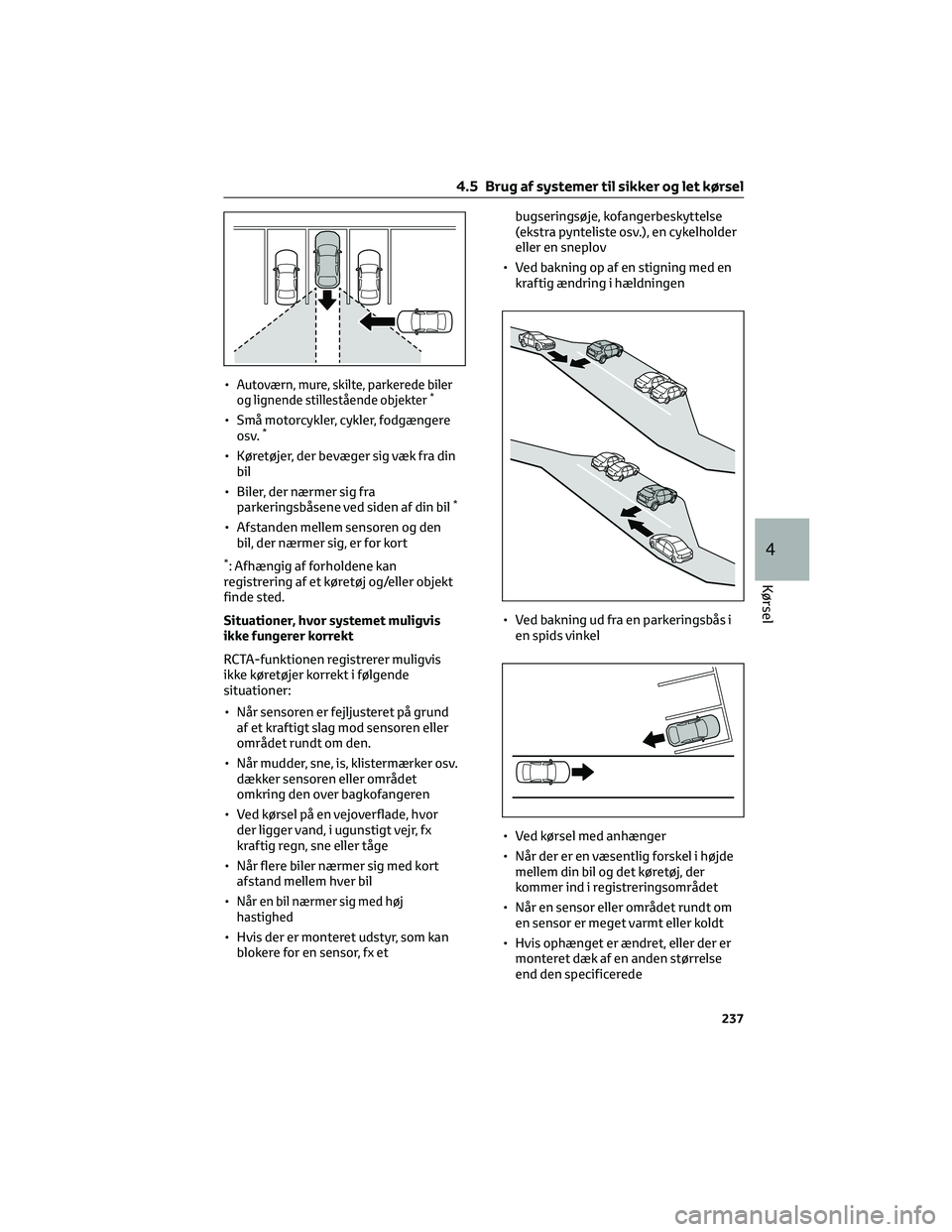

Page 239 of 554

•Autoværn, mure, skilte, parkerede biler
og lignende stillestående objekter*
• Små motorcykler, cykler, fodgængere
osv.*
• Køretøjer, der bevæger sig væk fra din
bil
• Biler, der nærmer sig fra
parkeringsbåsene ved siden af din bil
*
• Afstanden mellem sensoren og den
bil, der nærmer sig, er for kort
*: Afhængig af forholdene kan
registrering af et køretøj og/eller objekt
finde sted.
Situationer, hvor systemet muligvis
ikke fungerer korrekt
RCTA-funktionen registrerer muligvis
ikke køretøjer korrekt i følgende
situationer:
• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren eller
området rundt om den.
• Når mudder, sne, is, klistermærker osv.
dækker sensoren eller området
omkring den over bagkofangeren
• Ved kørsel på en vejoverflade, hvor
der ligger vand, i ugunstigt vejr, fx
kraftig regn, sne eller tåge
• Når flere biler nærmer sig med kort
afstand mellem hver bil
•
Når en bil nærmer sig med høj
hastighed
• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx etbugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov
• Ved bakning op af en stigning med en
kraftig ændring i hældningen
• Ved bakning ud fra en parkeringsbås i
en spids vinkel
• Ved kørsel med anhænger
• Når der er en væsentlig forskel i højde
mellem din bil og det køretøj, der
kommer ind i registreringsområdet
• Når en sensor eller området rundt om
en sensor er meget varmt eller koldt
• Hvis ophænget er ændret, eller der er
monteret dæk af en anden størrelse
end den specificerede
4.5 Brug af systemer til sikker og let kørsel
237
4
Kørsel

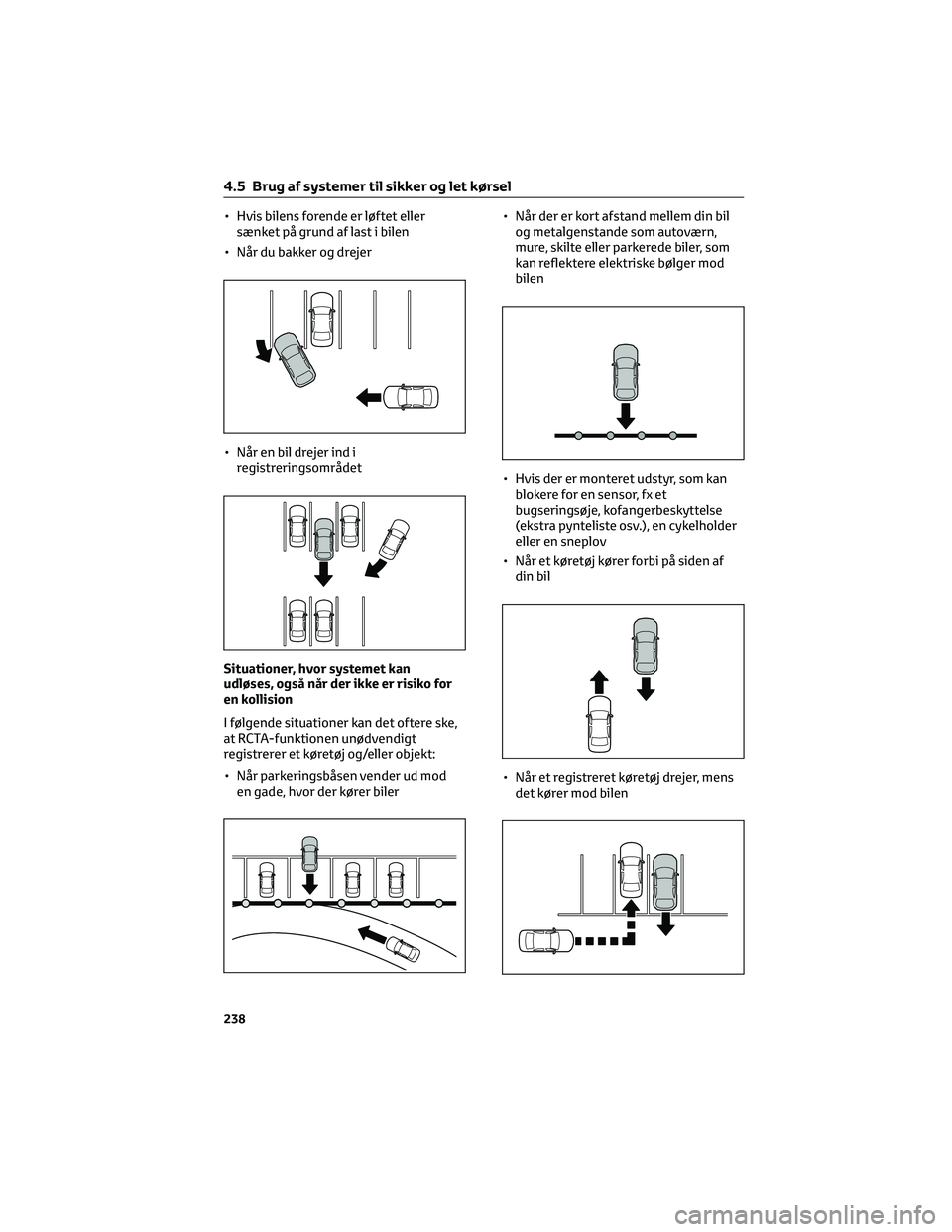

Page 240 of 554

• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Når du bakker og drejer
• Når en bil drejer ind i
registreringsområdet
Situationer, hvor systemet kan
udløses, også når der ikke er risiko for
en kollision
I følgende situationer kan det oftere ske,
at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når parkeringsbåsen vender ud mod
en gade, hvor der kører biler• Når der er kort afstand mellem din bil
og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Hvis der er monteret udstyr, som kan
blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en cykelholder
eller en sneplov
• Når et køretøj kører forbi på siden af
din bil
• Når et registreret køretøj drejer, mens
det kører mod bilen
4.5 Brug af systemer til sikker og let kørsel
238

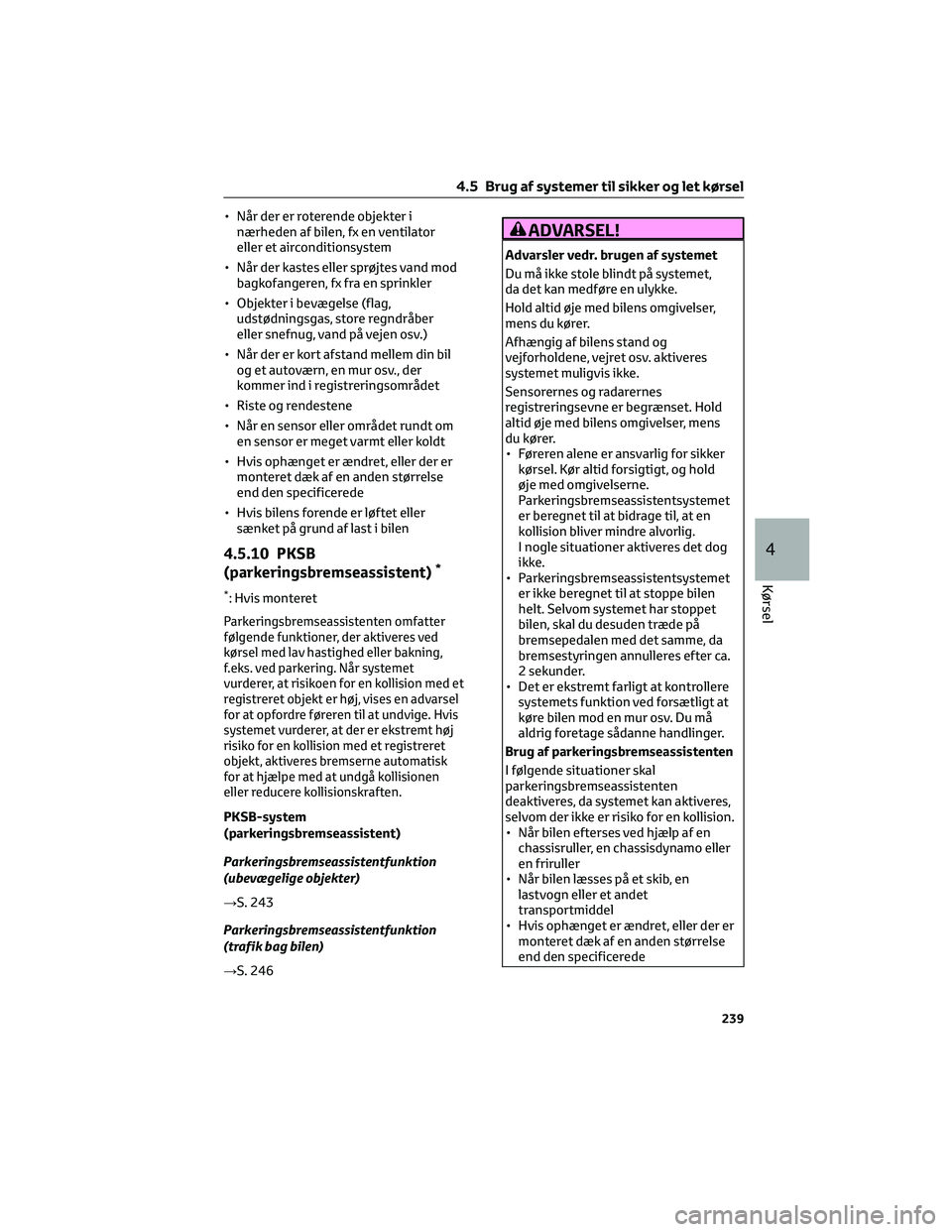

Page 241 of 554

• Når der er roterende objekter i
nærheden af bilen, fx en ventilator
eller et airconditionsystem
• Når der kastes eller sprøjtes vand mod
bagkofangeren, fx fra en sprinkler
• Objekter i bevægelse (flag,
udstødningsgas, store regndråber
eller snefnug, vand på vejen osv.)
• Når der er kort afstand mellem din bil
og et autoværn, en mur osv., der
kommer ind i registreringsområdet
• Riste og rendestene
• Når en sensor eller området rundt om
en sensor er meget varmt eller koldt
• Hvis ophænget er ændret, eller der er
monteret dæk af en anden størrelse
end den specificerede
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
4.5.10 PKSB
(parkeringsbremseassistent)*
*: Hvis monteret
Parkeringsbremseassistenten omfatter
følgende funktioner, der aktiveres ved
kørsel med lav hastighed eller bakning,
f.eks. ved parkering. NÃ¥r systemet
vurderer, at risikoen for en kollision med et
registreret objekt er høj, vises en advarsel
for at opfordre føreren til at undvige. Hvis
systemet vurderer, at der er ekstremt høj
risiko for en kollision med et registreret
objekt, aktiveres bremserne automatisk
for at hjælpe med at undgå kollisionen
eller reducere kollisionskraften.
PKSB-system
(parkeringsbremseassistent)
Parkeringsbremseassistentfunktion
(ubevægelige objekter)
→S. 243
Parkeringsbremseassistentfunktion
(trafik bag bilen)
→S. 246
ADVARSEL!
Advarsler vedr. brugen af systemet
Du må ikke stole blindt på systemet,
da det kan medføre en ulykke.
Hold altid øje med bilens omgivelser,
mens du kører.
Afhængig af bilens stand og
vejforholdene, vejret osv. aktiveres
systemet muligvis ikke.
Sensorernes og radarernes
registreringsevne er begrænset. Hold
altid øje med bilens omgivelser, mens
du kører.
• Føreren alene er ansvarlig for sikker
kørsel. Kør altid forsigtigt, og hold
øje med omgivelserne.
Parkeringsbremseassistentsystemet
er beregnet til at bidrage til, at en
kollision bliver mindre alvorlig.
I nogle situationer aktiveres det dog
ikke.
• Parkeringsbremseassistentsystemet
er ikke beregnet til at stoppe bilen
helt. Selvom systemet har stoppet
bilen, skal du desuden træde på
bremsepedalen med det samme, da
bremsestyringen annulleres efter ca.
2 sekunder.
• Det er ekstremt farligt at kontrollere
systemets funktion ved forsætligt at
køre bilen mod en mur osv. Du må
aldrig foretage sådanne handlinger.
Brug af parkeringsbremseassistenten
I følgende situationer skal
parkeringsbremseassistenten
deaktiveres, da systemet kan aktiveres,
selvom der ikke er risiko for en kollision.
• Når bilen efterses ved hjælp af en
chassisruller, en chassisdynamo eller
en friruller
• Når bilen læsses på et skib, en
lastvogn eller et andet
transportmiddel
• Hvis ophænget er ændret, eller der er
monteret dæk af en anden størrelse
end den specificerede
4.5 Brug af systemer til sikker og let kørsel
239
4
Kørsel
Page 242 of 554

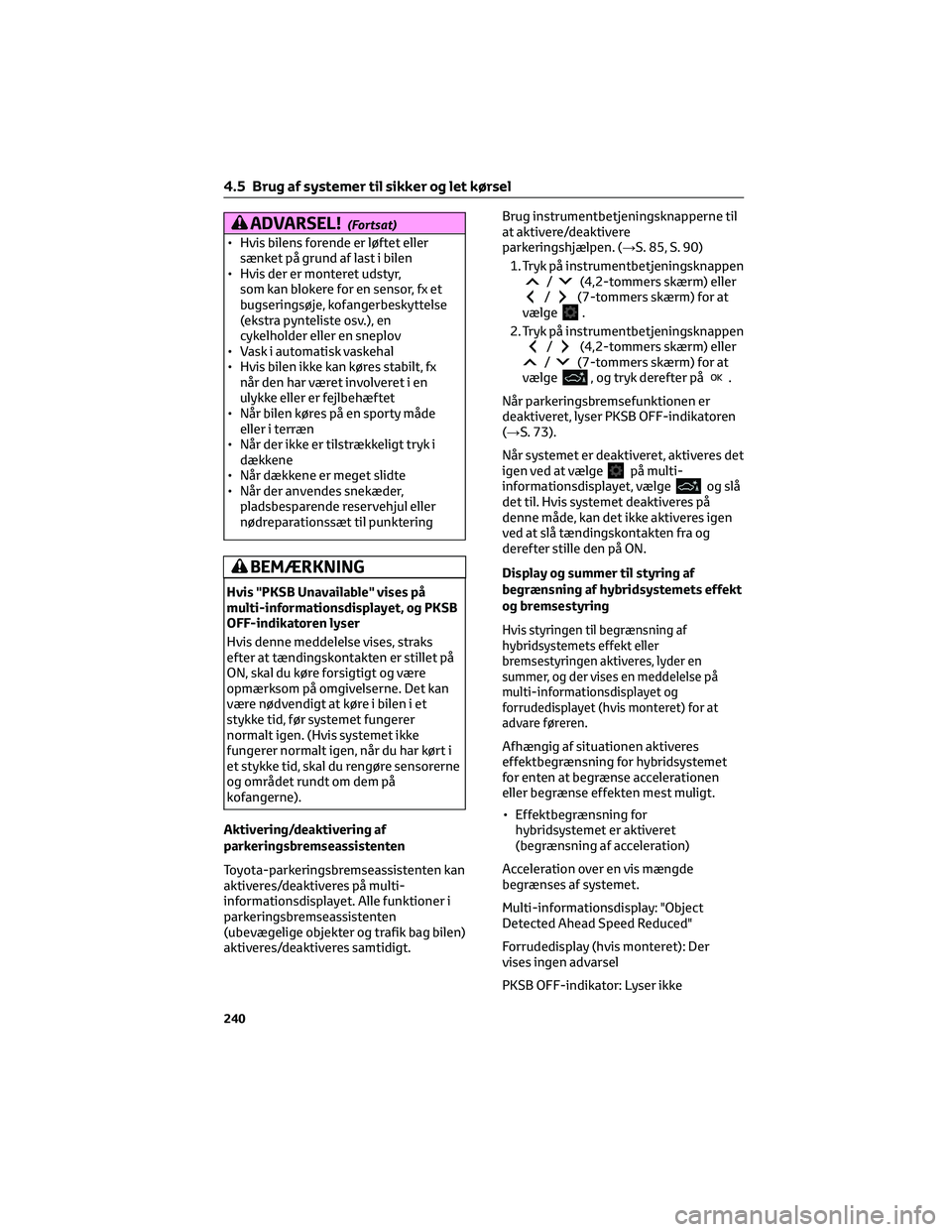

ADVARSEL!(Fortsat)
• Hvis bilens forende er løftet eller
sænket på grund af last i bilen
• Hvis der er monteret udstyr,
som kan blokere for en sensor, fx et
bugseringsøje, kofangerbeskyttelse
(ekstra pynteliste osv.), en
cykelholder eller en sneplov
• Vask i automatisk vaskehal
• Hvis bilen ikke kan køres stabilt, fx
når den har været involveret i en
ulykke eller er fejlbehæftet
• Når bilen køres på en sporty måde
eller i terræn
• Når der ikke er tilstrækkeligt tryk i
dækkene
• Når dækkene er meget slidte
• Når der anvendes snekæder,
pladsbesparende reservehjul eller
nødreparationssæt til punktering
BEMÆRKNING
Hvis "PKSB Unavailable" vises på
multi-informationsdisplayet, og PKSB
OFF-indikatoren lyser
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet på
ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det kan
være nødvendigt at køre i bilen i et
stykke tid, før systemet fungerer
normalt igen. (Hvis systemet ikke
fungerer normalt igen, når du har kørt i
et stykke tid, skal du rengøre sensorerne
og området rundt om dem på
kofangerne).
Aktivering/deaktivering af
parkeringsbremseassistenten
Toyota-parkeringsbremseassistenten kan
aktiveres/deaktiveres på multi-
informationsdisplayet. Alle funktioner i
parkeringsbremseassistenten
(ubevægelige objekter og trafik bag bilen)
aktiveres/deaktiveres samtidigt.Brug instrumentbetjeningsknapperne til
at aktivere/deaktivere
parkeringshjælpen. (→S. 85, S. 90)
1. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge.
2. Tryk på instrumentbetjeningsknappen
/(4,2-tommers skærm) eller/(7-tommers skærm) for at
vælge, og tryk derefter på.
NÃ¥r parkeringsbremsefunktionen er
deaktiveret, lyser PKSB OFF-indikatoren
(→S. 73).
NÃ¥r systemet er deaktiveret, aktiveres det
igen ved at vælge
på multi-
informationsdisplayet, vælgeog slå
det til. Hvis systemet deaktiveres på
denne måde, kan det ikke aktiveres igen
ved at slå tændingskontakten fra og
derefter stille den på ON.
Display og summer til styring af
begrænsning af hybridsystemets effekt
og bremsestyring
Hvis styringen til begrænsning af
hybridsystemets effekt eller
bremsestyringen aktiveres, lyder en
summer, og der vises en meddelelse på
multi-informationsdisplayet og
forrudedisplayet (hvis monteret) for at
advare føreren.
Afhængig af situationen aktiveres
effektbegrænsning for hybridsystemet
for enten at begrænse accelerationen
eller begrænse effekten mest muligt.
• Effektbegrænsning for
hybridsystemet er aktiveret
(begrænsning af acceleration)
Acceleration over en vis mængde
begrænses af systemet.
Multi-informationsdisplay: "Object
Detected Ahead Speed Reduced"
Forrudedisplay (hvis monteret): Der
vises ingen advarsel
PKSB OFF-indikator: Lyser ikke
4.5 Brug af systemer til sikker og let kørsel
240
Page 244 of 554

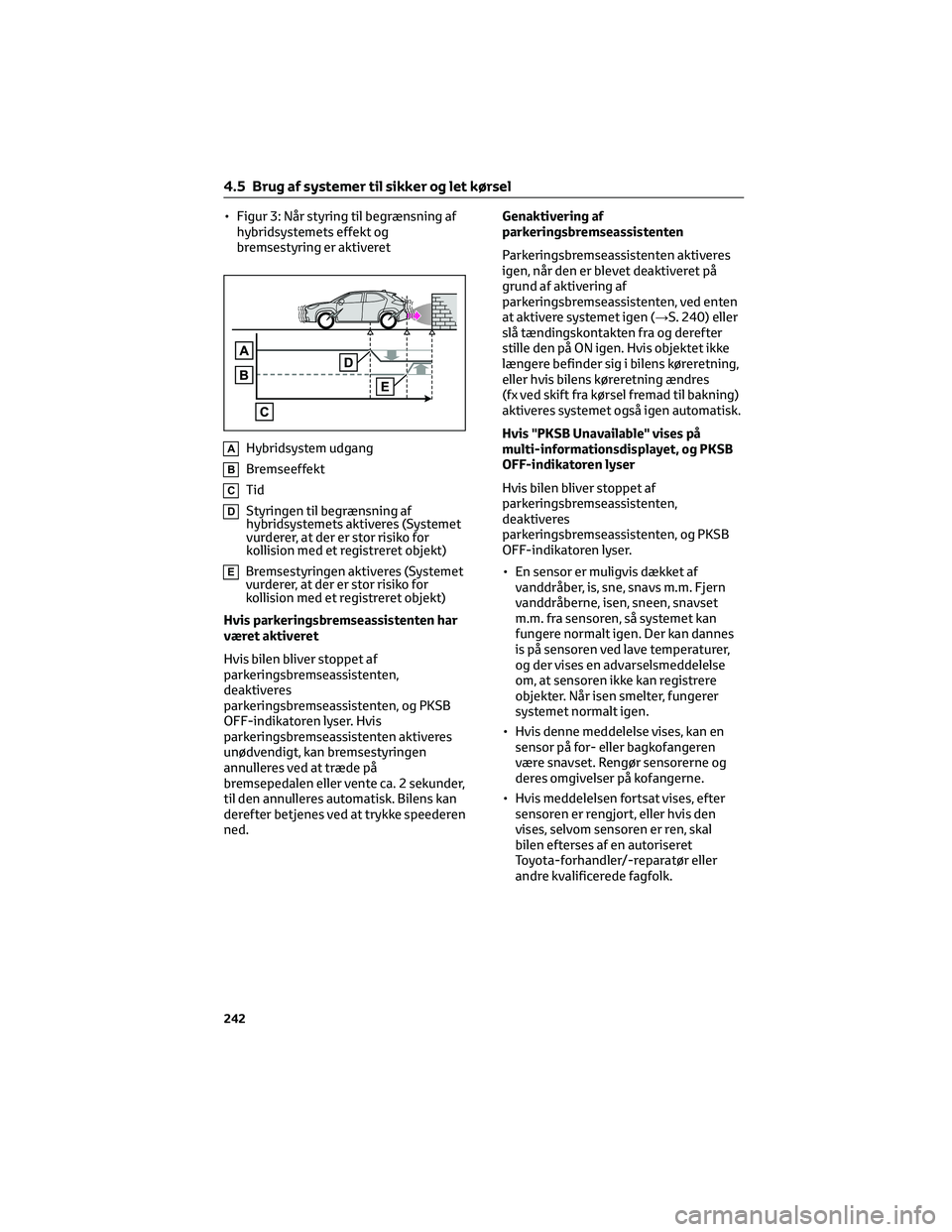

• Figur 3: Når styring til begrænsning af
hybridsystemets effekt og
bremsestyring er aktiveret
AHybridsystem udgang
BBremseeffekt
CTid
DStyringen til begrænsning af
hybridsystemets aktiveres (Systemet
vurderer, at der er stor risiko for
kollision med et registreret objekt)
EBremsestyringen aktiveres (Systemet
vurderer, at der er stor risiko for
kollision med et registreret objekt)
Hvis parkeringsbremseassistenten har
været aktiveret
Hvis bilen bliver stoppet af
parkeringsbremseassistenten,
deaktiveres
parkeringsbremseassistenten, og PKSB
OFF-indikatoren lyser. Hvis
parkeringsbremseassistenten aktiveres
unødvendigt, kan bremsestyringen
annulleres ved at træde på
bremsepedalen eller vente ca. 2 sekunder,
til den annulleres automatisk. Bilens kan
derefter betjenes ved at trykke speederen
ned.Genaktivering af
parkeringsbremseassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er blevet deaktiveret på
grund af aktivering af
parkeringsbremseassistenten, ved enten
at aktivere systemet igen (→S. 240) eller
slå tændingskontakten fra og derefter
stille den på ON igen. Hvis objektet ikke
længere befinder sig i bilens køreretning,
eller hvis bilens køreretning ændres
(fx ved skift fra kørsel fremad til bakning)
aktiveres systemet også igen automatisk.
Hvis "PKSB Unavailable" vises på
multi-informationsdisplayet, og PKSB
OFF-indikatoren lyser
Hvis bilen bliver stoppet af
parkeringsbremseassistenten,
deaktiveres
parkeringsbremseassistenten, og PKSB
OFF-indikatoren lyser.
• En sensor er muligvis dækket af
vanddråber, is, sne, snavs m.m. Fjern
vanddråberne, isen, sneen, snavset
m.m. fra sensoren, så systemet kan
fungere normalt igen. Der kan dannes
is på sensoren ved lave temperaturer,
og der vises en advarselsmeddelelse
om, at sensoren ikke kan registrere
objekter. NÃ¥r isen smelter, fungerer
systemet normalt igen.
• Hvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren
være snavset. Rengør sensorerne og
deres omgivelser på kofangerne.
• Hvis meddelelsen fortsat vises, efter
sensoren er rengjort, eller hvis den
vises, selvom sensoren er ren, skal
bilen efterses af en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
4.5 Brug af systemer til sikker og let kørsel
242
Page 245 of 554

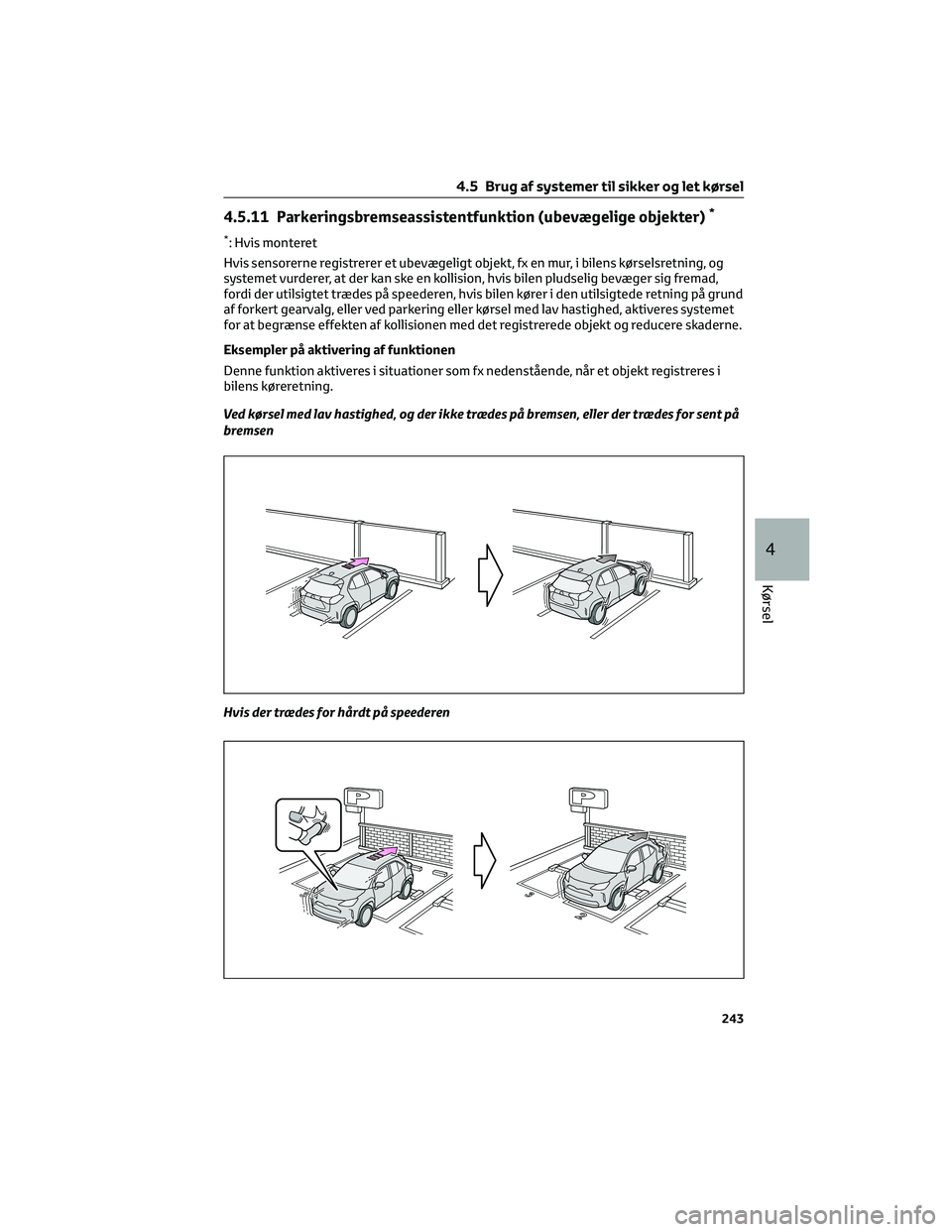

4.5.11 Parkeringsbremseassistentfunktion (ubevægelige objekter)*
*: Hvis monteret
Hvis sensorerne registrerer et ubevægeligt objekt, fx en mur, i bilens kørselsretning, og
systemet vurderer, at der kan ske en kollision, hvis bilen pludselig bevæger sig fremad,
fordi der utilsigtet trædes på speederen, hvis bilen kører i den utilsigtede retning på grund
af forkert gearvalg, eller ved parkering eller kørsel med lav hastighed, aktiveres systemet
for at begrænse effekten af kollisionen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
Denne funktion aktiveres i situationer som fx nedenstående, når et objekt registreres i
bilens køreretning.
Ved kørsel med lav hastighed, og der ikke trædes på bremsen, eller der trædes for sent på
bremsen
Hvis der trædes for hårdt på speederen
4.5 Brug af systemer til sikker og let kørsel
243
4
Kørsel
