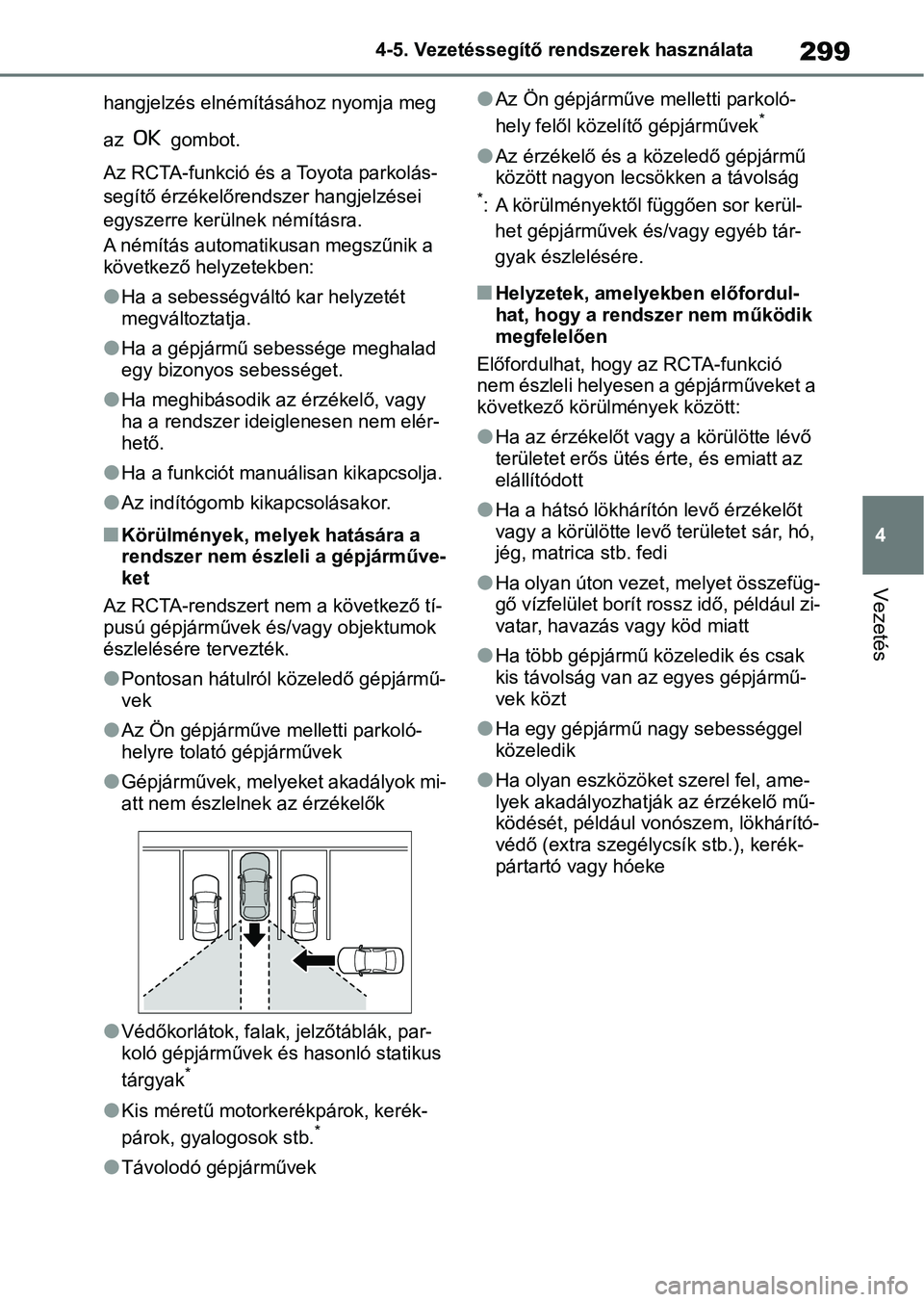

TOYOTA YARIS CROSS 2021 Kezelési útmutató (in Hungarian)

299
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
hangjelzés elnémításához nyomja meg
az gombot.
Az RCTA-funkció és a Toyota parkolás-
segítő érzékelőrendszer hangjelzései
egyszerre kerülne k némításra.
A némítás automatikusan megszűnik a
következő helyzetekben:
lHa a sebességváltó kar helyzetét
megváltoztatja.
lHa a gépjármű sebessége meghalad
egy bizonyos sebességet.
lHa meghibásodik az érzékelő, vagy
ha a rendszer ideiglenesen nem elér-
hető.
lHa a funkciót manuálisan kikapcsolja.
lAz indítógomb kikapcsolásakor.
nKörülmények, melyek hatására a
rendszer nem észleli a gépjárműve-
ket
Az RCTA-rendszert nem a következő tí-
pusú gépjárművek és/vagy objektumok
észlelésére tervezték.
lPontosan hátulról közeledő gépjármű-
vek
lAz Ön gépjárműve melletti parkoló-
helyre tolató gépjárművek
lGépjárművek, melyeket akadályok mi-
att nem észlelnek az érzékelők
lVédőkorlátok, falak, jelzőtáblák, par-
koló gépjárművek és hasonló statikus
tárgyak
*
lKis méretű motorkerékpárok, kerék-
párok, gyalogosok stb.*
lTávolodó gépjárművek
lAz Ön gépjárműve melletti parkoló-
hely felől közelítő gépjárművek*
lAz érzékelő és a közeledő gépjármű
között nagyon lecsökken a távolság
*: A körülményektől függően sor kerül- het gépjárművek és/vagy egyéb tár-
gyak észlelésére.
nHelyzetek, amelyekben előfordul-
hat, hogy a rendszer nem működik
megfelelően
Előfordulhat, hogy az RCTA-funkció
nem észleli helyesen a gépjárműveket a
következő körülm ények között:
lHa az érzékelőt vagy a körülötte lévő
területet erős ütés érte, és emiatt az
elállítódott
lHa a hátsó lökhárító n levő érzékelőt
vagy a körülötte levő területet sár, hó,
jég, matrica stb. fedi
lHa olyan úton vezet, melyet összefüg-
gő vízfelület borít rossz idő, például zi-
vatar, havazás vagy köd miatt
lHa több gépjármű közeledik és csak
kis távolság van az egyes gépjármű-
vek közt
lHa egy gépjármű nagy sebességgel
közeledik
lHa olyan eszközöket szerel fel, ame-
lyek akadályozhatják az érzékelő mű-
ködését, például vonószem, lökhárító-
védő (extra szegélyc sík stb.), kerék-
pártartó vagy hóeke

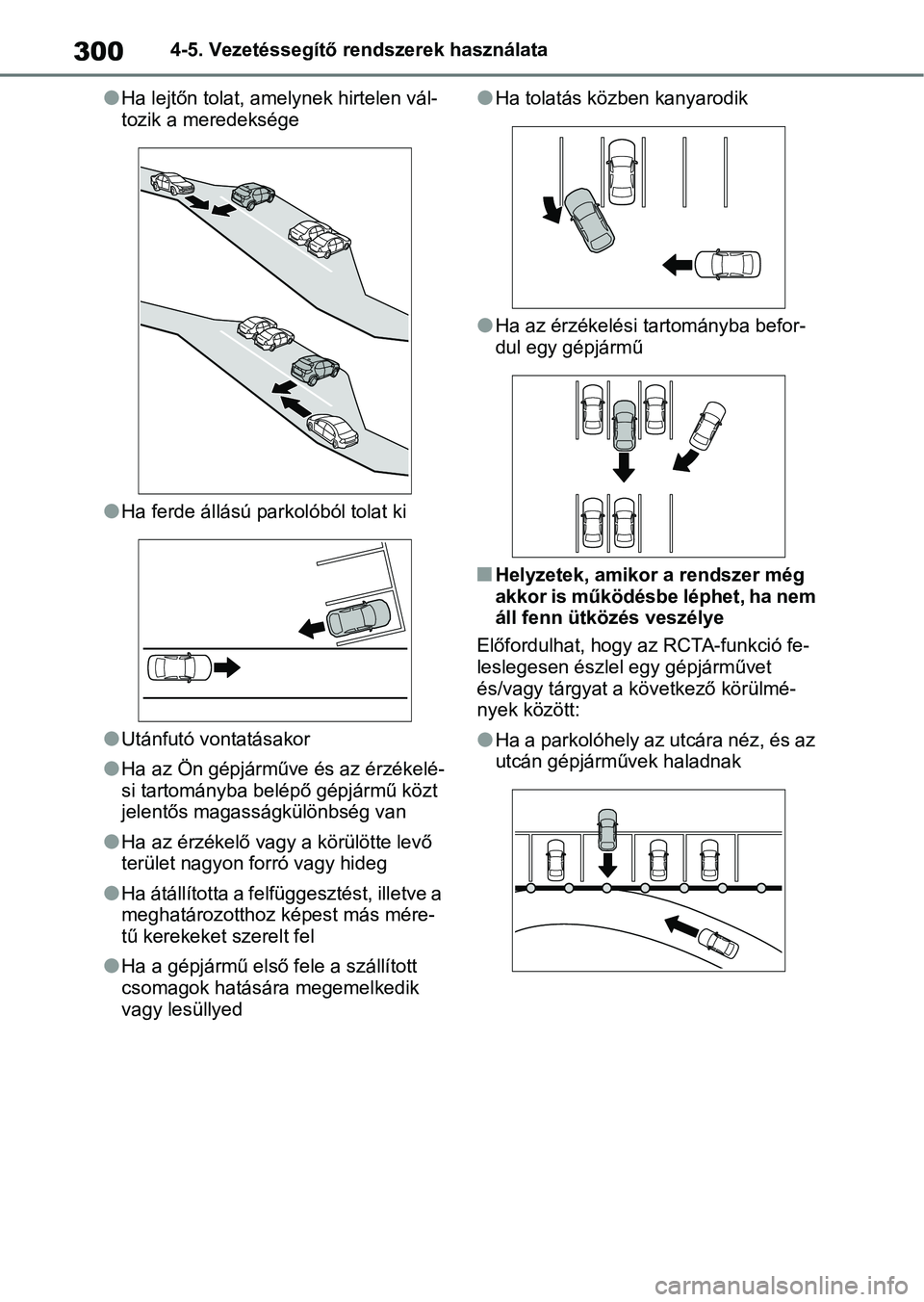

3004-5. Vezetéssegítő rendszerek használata
lHa lejtőn tolat, amelynek hirtelen vál-
tozik a meredeksége
lHa ferde állású parkolóból tolat ki
lUtánfutó vontatásakor
lHa az Ön gépjárműve és az érzékelé-
si tartományba belépő gépjármű közt
jelentős magasságkülönbség van
lHa az érzékelő vagy a körülötte levő
terület nagyon forró vagy hideg
lHa átállította a felfüggesztést, illetve a
meghatározotthoz képest más mére-
tű kerekeket szerelt fel
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
lHa tolatás közben kanyarodik
lHa az érzékelési tartományba befor-
dul egy gépjármű
nHelyzetek, amikor a rendszer még
akkor is működésbe léphet, ha nem
áll fenn ütközés veszélye
Előfordulhat, hogy az RCTA-funkció fe-
leslegesen észlel egy gépjárművet
és/vagy tárgyat a következő körülmé-
nyek között:
lHa a parkolóhely az utcára néz, és az
utcán gépjárművek haladnak

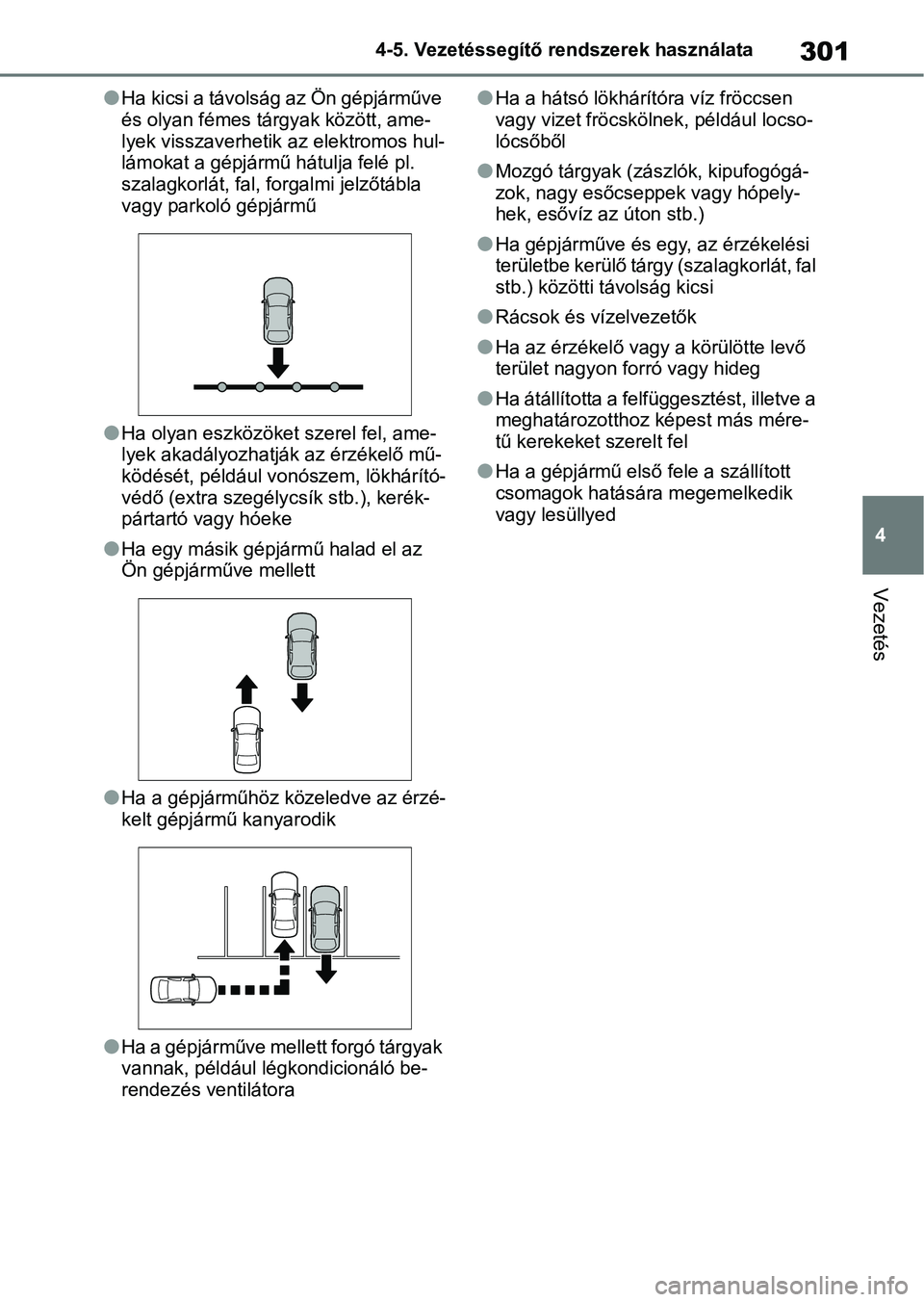

301
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
lHa kicsi a távolság az Ön gépjárműve
és olyan fémes tárgyak között, ame-
lyek visszaverhetik az elektromos hul-
lámokat a gépjármű hátulja felé pl.
szalagkorlát, fal, forgalmi jelzőtábla
vagy parkoló gépjármű
lHa olyan eszközöket szerel fel, ame-
lyek akadályozhatják az érzékelő mű-
ködését, például vonószem, lökhárító-
védő (extra szegélycsík stb.), kerék-
pártartó vagy hóeke
lHa egy másik gépjármű halad el az
Ön gépjárműve mellett
lHa a gépjárműhöz közeledve az érzé-
kelt gépjármű kanyarodik
lHa a gépjárműve mellett forgó tárgyak
vannak, például légkondicionáló be-
rendezés ventilátora
lHa a hátsó lökhárítóra víz fröccsen
vagy vizet fröcsköln ek, például locso-
lócsőből
lMozgó tárgyak (zászlók, kipufogógá-
zok, nagy esőcseppek vagy hópely-
hek, esővíz az úton stb.)
lHa gépjárműve és egy , az érzékelési
területbe kerülő tárgy (szalagkorlát, fal
stb.) közötti távolság kicsi
lRácsok és vízelvezetők
lHa az érzékelő vag y a körülötte levő
terület nagyon forró vagy hideg
lHa átállította a felfüggesztést, illetve a
meghatározotthoz képest más mére-
tű kerekeket szerelt fel
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed

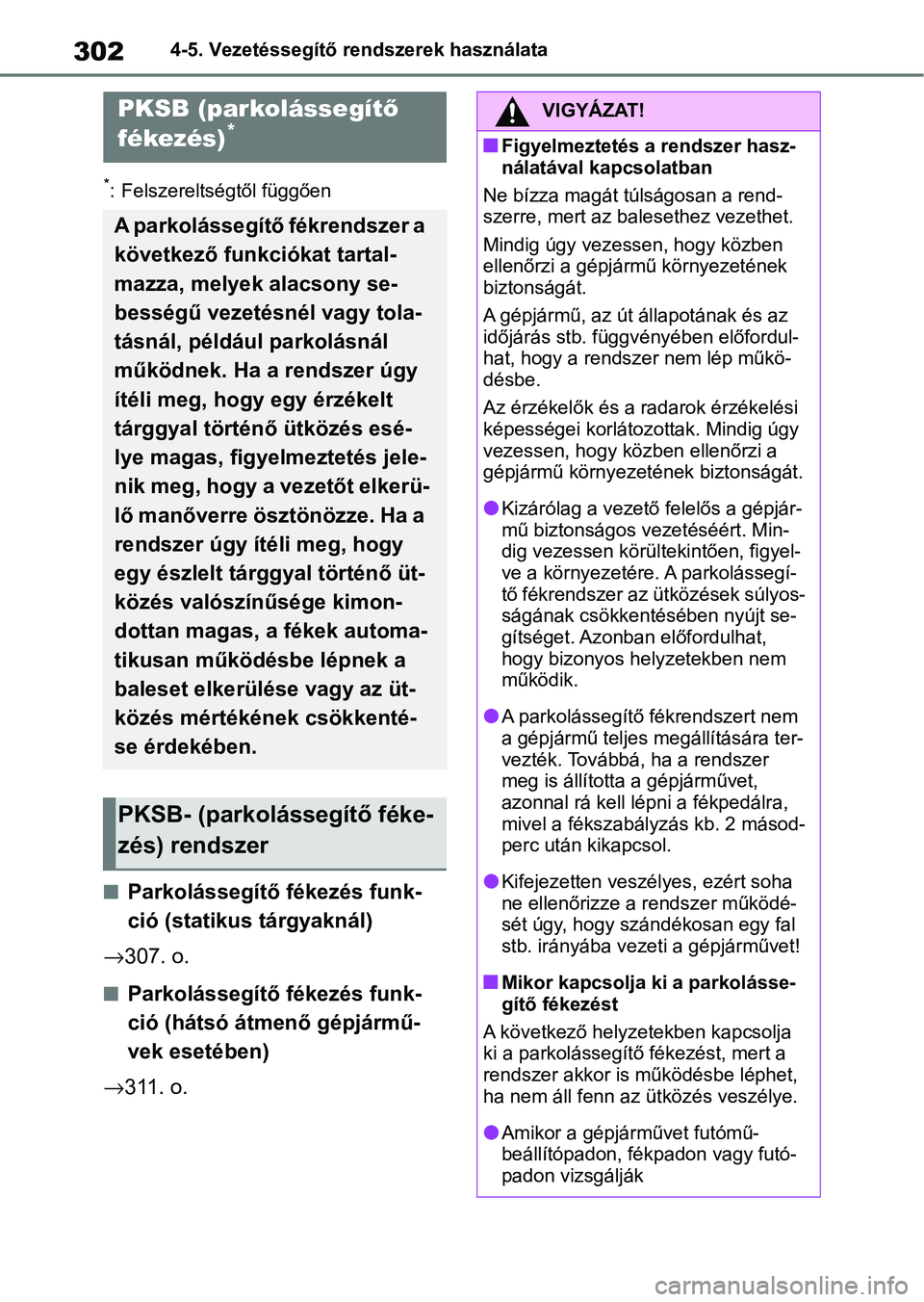

3024-5. Vezetéssegítő rendszerek használata
*: Felszereltségtől függően
nParkolássegítő fékezés funk-
ció (statikus tárgyaknál)
→ 307. o.
nParkolássegítő fékezés funk-
ció (hátsó átmenő gépjármű-
vek esetében)
→ 311. o.
PKSB (parkolássegít ő
fékezés)*
A parkolássegítő fékrendszer a
következő funkciókat tartal-
mazza, melyek alacsony se-
bességű vezetésnél vagy tola-
tásnál, például parkolásnál
működnek. Ha a rendszer úgy
ítéli meg, hogy egy érzékelt
tárggyal történő ütközés esé-
lye magas, figyelmeztetés jele-
nik meg, hogy a vezetőt elkerü-
lő manőverre ösztönözze. Ha a
rendszer úgy ítéli meg, hogy
egy észlelt tárggyal történő üt-
közés valószínűsége kimon-
dottan magas, a fékek automa-
tikusan működésbe lépnek a
baleset elkerülése vagy az üt-
közés mértékének csökkenté-
se érdekében.
PKSB- (parkolássegítő féke-
zés) rendszer
VIGYÁZAT!
nFigyelmeztetés a rendszer hasz-
nálatával kapcsolatban
Ne bízza magát túlságosan a rend-
szerre, mert az bal esethez vezethet.
Mindig úgy vezessen, hogy közben
ellenőrzi a gépjármű környezetének
biztonságát.
A gépjármű, az út állapotának és az
időjárás stb. függvényében előfordul-
hat, hogy a rendszer nem lép műkö-
désbe.
Az érzékelők és a ra darok érzékelési
képességei korlátozottak. Mindig úgy
vezessen, hogy közben ellenőrzi a
gépjármű környezet ének biztonságát.
lKizárólag a vezető felelős a gépjár-
mű biztonságos vezetéséért. Min-
dig vezessen körültekintően, figyel-
ve a környezetére. A parkolássegí-
tő fékrendszer az ütközések súlyos-
ságának csökkentésében nyújt se-
gítséget. Azonban előfordulhat,
hogy bizonyos helyzetekben nem
működik.
lA parkolássegítő fékrendszert nem
a gépjármű teljes megállítására ter-
vezték. Továbbá, ha a rendszer
meg is állította a gépjárművet,
azonnal rá kell lépni a fékpedálra,
mivel a fékszabál yzás kb. 2 másod-
perc után kikapcsol.
lKifejezetten veszélyes, ezért soha
ne ellenőrizze a rendszer működé-
sét úgy, hogy szándékosan egy fal
stb. irányába vezeti a gépjárművet!
nMikor kapcsolja ki a parkolásse-
gítő fékezést
A következő helyzetekben kapcsolja
ki a parkolássegítő fékezést, mert a
rendszer akkor is működésbe léphet,
ha nem áll fenn az ütközés veszélye.
lAmikor a gépjárművet futómű-
beállítópadon, fékpadon vagy futó-
padon vizsgálják

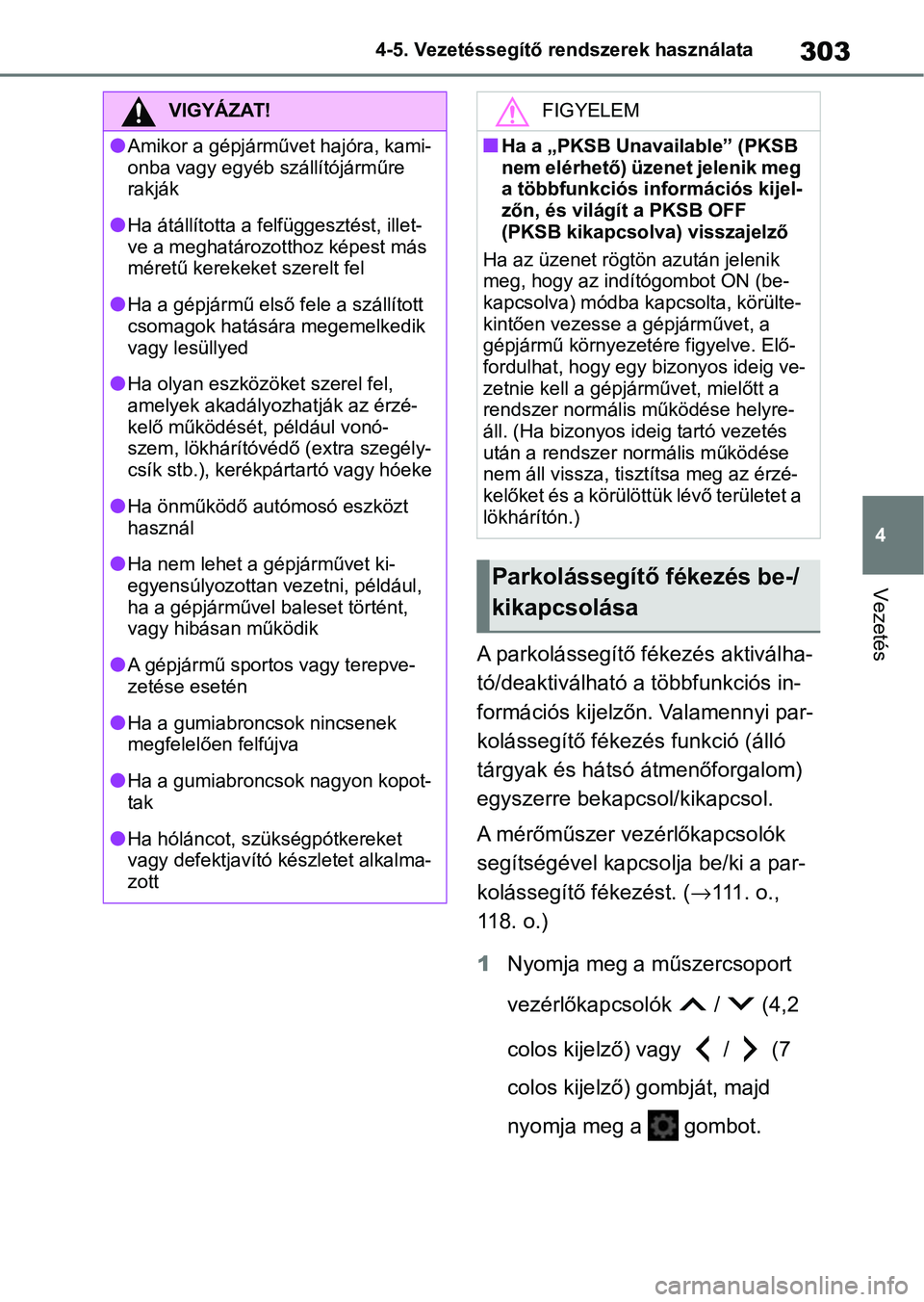

303
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
A parkolássegítő fékezés aktiválha-
tó/deaktiválható a többfunkciós in-
formációs kijelzőn. Valamennyi par-
kolássegítő fékezé s funkció (álló
tárgyak és hátsó átmenőforgalom)
egyszerre bekapc sol/kikapcsol.
A mérőműszer vezérlőkapcsolók
segítségével kapcsolja be/ki a par-
kolássegítő fé kezést. (→111. o.,
118. o.)
1 Nyomja meg a m űszercsoport
vezérlőkapcsolók / (4,2
colos kijelző) vagy / (7
colos kijelző) gombját, majd
nyomja meg a gombot.
VIGYÁZAT!
lAmikor a gépjárművet hajóra, kami-
onba vagy egyéb szállítójárműre
rakják
lHa átállította a felfüggesztést, illet-
ve a meghatározotthoz képest más
méretű kerekeket szerelt fel
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
lHa olyan eszközöke t szerel fel,
amelyek akadályo zhatják az érzé-
kelő működését, például vonó-
szem, lökhárítóvédő (extra szegély-
csík stb.), kerékpártartó vagy hóeke
lHa önműködő aut ómosó eszközt
használ
lHa nem lehet a gépjárművet ki-
egyensúlyozottan vezetni, például,
ha a gépjárművel baleset történt,
vagy hibásan működik
lA gépjármű sportos vagy terepve-
zetése esetén
lHa a gumiabroncsok nincsenek
megfelelően felfújva
lHa a gumiabroncsok nagyon kopot-
tak
lHa hóláncot, szükségpótkereket
vagy defektjavító készletet alkalma-
zott
FIGYELEM
nHa a „PKSB Unavailable” (PKSB
nem elérhető) üzenet jelenik meg
a többfunkciós információs kijel-
zőn, és világít a PKSB OFF
(PKSB kikapcsolv a) visszajelző
Ha az üzenet rögtön azután jelenik
meg, hogy az indítógombot ON (be-
kapcsolva) módba kapcsolta, körülte-
kintően vezesse a gépjárművet, a
gépjármű környezet ére figyelve. Elő-
fordulhat, hogy egy bizonyos ideig ve-
zetnie kell a gépjárművet, mielőtt a
rendszer normális működése helyre-
áll. (Ha bizonyos ideig tartó vezetés
után a rendszer normális működése
nem áll vissza, tiszt ítsa meg az érzé-
kelőket és a körülöttük lévő területet a
lökhárítón.)
Parkolássegítő fékezés be-/
kikapcsolása

3044-5. Vezetéssegítő rendszerek használata
2Nyomja meg a műszercsoport
vezérlőkapcsolók / (4,2
colos kijelző) vagy / (7
colos kijelző) gombját, válassza
ki a opciót, majd nyomja
meg az gombot.
Ha a parkolássegít ő fékezés ki van
kapcsolva, a PK SB OFF (PKSB kikap-
csolva) visszajelző ( →97. o.) világít.
A rendszer visszakapcsolásához vá-
lassza ki a több funkciós információs ki-
jelző opcióját, nyomja meg az
majd a bekapcsolás gombot. Ha
ezzel a módszerrel kapcsolják ki, a
rendszer nem aktiválódik újra az indító-
gomb kikapcsolását, majd ON (bekap-
csolva) módba helyezését követően.
Ha a hibrid rendszer teljesítmény-
korlátozás-szabályzás illetve a fék-
szabályzás be van kapcsolva,
hangjelzés szólal meg, illetve üze-
net jelenik meg a többfunkciós in-
formációs kijelzőn és a szélvédőre
vetített kijelzőn (felszereltségtől
függően), hogy figyelmeztesse a
vezetőt.
A helyzettől függően a hibrid rendszer
teljesítménykorlátozás-szabályzás csökkenti a gyorsulást
, vagy amennyire
lehetséges, lecsökkenti a teljesítményt.
 A hibrid rendszer teljesítmény-
korlátozás-szabályzás működik
(gyorsítás-korlátozás)
Bizonyos értéknél nagyobb gyorsítást a
rendszer korlátozza.
Többfunkciós információs kijelző:
„Object Detected Ahead Speed
Reduced” (Tárgy észlelve elöl, sebes-
ség csökkentve)
Szélvédőre vetített kijelző (felszerelt-
ségtől függően): Nem jelenik meg fi-
gyelmeztetés
PKSB OFF (PKSB kikapcsolva) vissza-
jelző: Nem világít
Hangjelzés: Nem hallható
A hibrid rendszer teljesítmény-
korlátozás-szabályzás be van
kapcsolva (a teljesítmény a lehe-
tő legjobban le van csökkentve)
A rendszer úgy ítéli meg, hogy a szoká-
sosnál nagyobb fékezés szükséges.
Többfunkciós információs kijelző és
szélvédőre vetített ki jelző (felszerelt-
ségtől függően): „BRAKE!” (Fék!)
PKSB OFF (PKSB kikapcsolva) vissza-
jelző: Nem világít
Hangjelzés: Rövid sípszó
A fékszabályzás be van kapcsolva
A rendszer úgy ítéli meg, hogy vészfé-
kezés szükséges.
Többfunkciós információs kijelző és
szélvédőre vetített ki jelző (felszerelt-
ségtől függően): „BRAKE!” (Fék!)
PKSB OFF (PKSB kikapcsolva) vissza-
jelző: Nem világít
Hangjelzés: Rövid sípszó
A hibrid rendszer teljesít-
ménykorlátozás-szabályzás
és fékszabályzás kijelzője és
hangjelzése

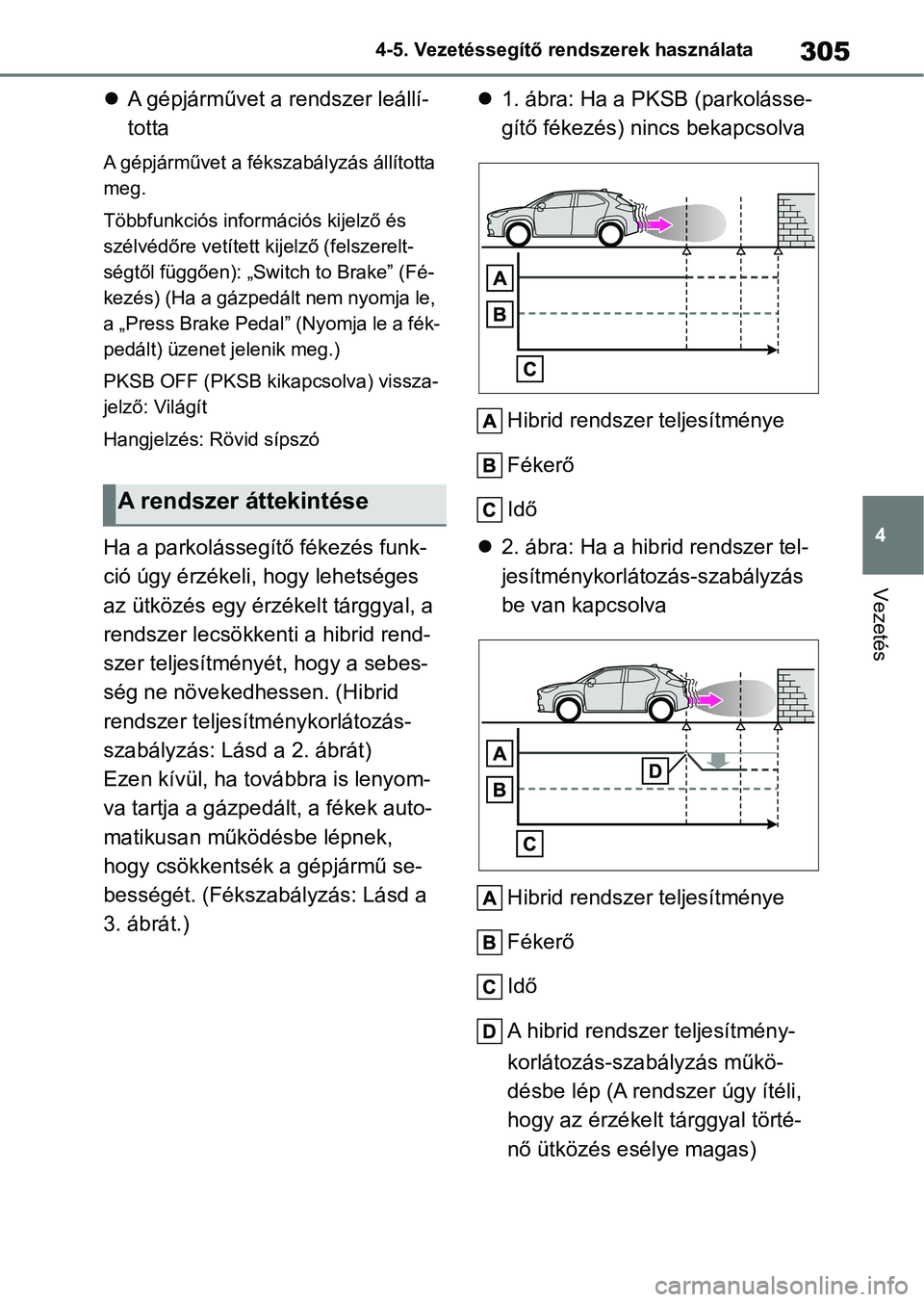

305
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
A gépjárművet a rendszer leállí-
totta
A gépjárművet a fékszabályzás állította
meg.
Többfunkciós info rmációs kijelző és
szélvédőre vetített kijelző (felszerelt-
ségtől függően): „Switch to Brake” (Fé-
kezés) (Ha a gázpedált nem nyomja le,
a „Press Brake Pedal” (Nyomja le a fék-
pedált) üzenet jelenik meg.)
PKSB OFF (PKSB kikapcsolva) vissza-
jelző: Világít
Hangjelzés: Rövid sípszó
Ha a parkolássegítő fékezés funk-
ció úgy érzékeli, hogy lehetséges
az ütközés egy érzékelt tárggyal, a
rendszer lecsökkenti a hibrid rend-
szer teljesítményét, hogy a sebes-
ség ne növekedhessen. (Hibrid
rendszer teljesítm énykorlátozás-
szabályzás: Lásd a 2. ábrát)
Ezen kívül, ha továbbra is lenyom-
va tartja a gázpedált, a fékek auto-
matikusan működésbe lépnek,
hogy csökkentsék a gépjármű se-
bességét. (Fékszabályzás: Lásd a
3. ábrát.) 
1. ábra: Ha a PKSB (parkolásse-
gítő fékezés) nincs bekapcsolva
Hibrid rendszer teljesítménye
Fékerő
Idő
 2. ábra: Ha a hibrid rendszer tel-
jesítménykorlátozás-szabályzás
be van kapcsolva
Hibrid rendszer teljesítménye
Fékerő
Idő
A hibrid rendszer teljesítmény-
korlátozás-szabályzás műkö-
désbe lép (A rendszer úgy ítéli,
hogy az érzékelt tárggyal törté-
nő ütközés esélye magas)
A rendszer áttekintése

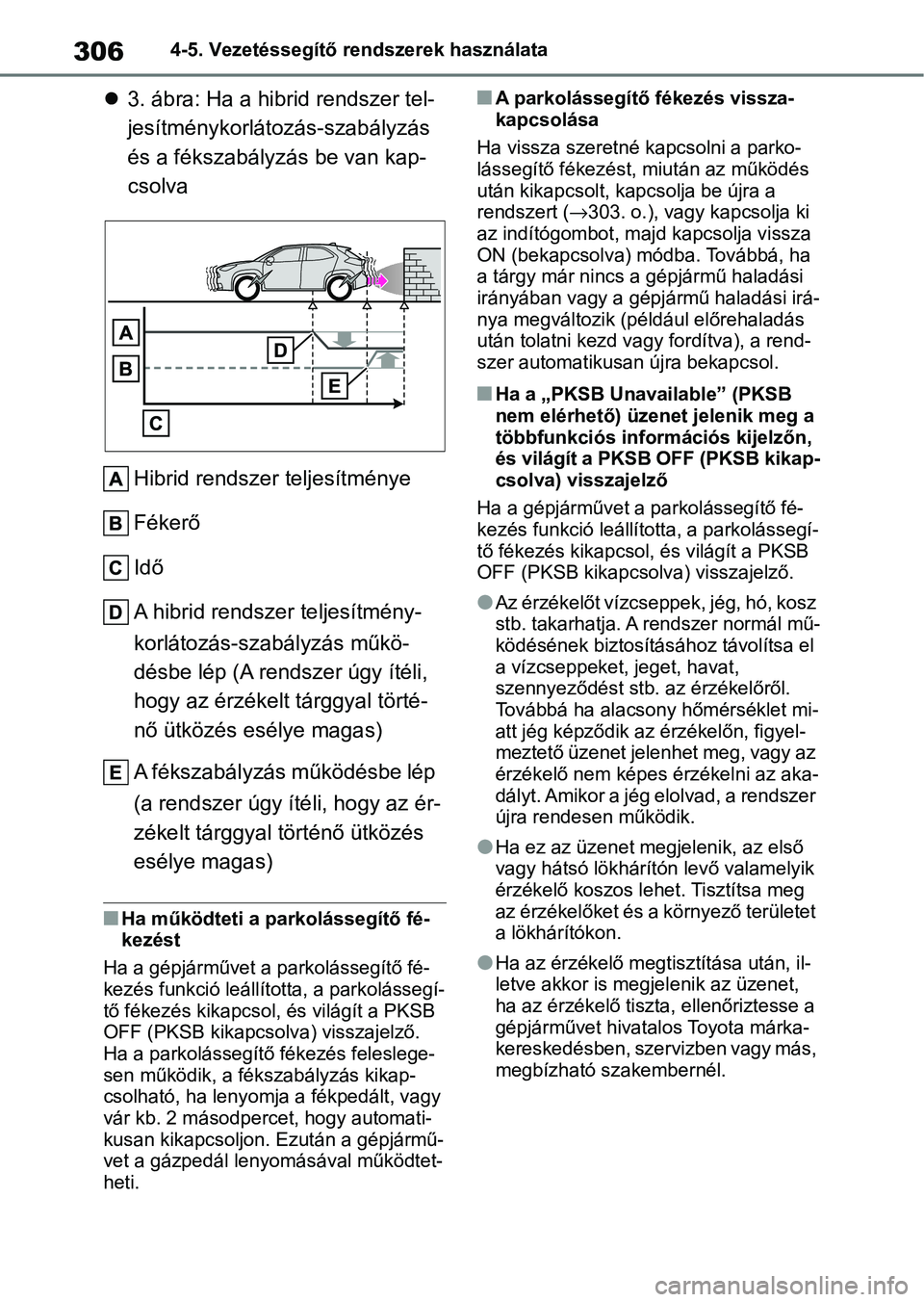

3064-5. Vezetéssegítő rendszerek használata
3. ábra: Ha a hibrid rendszer tel-
jesítménykorlátozás-szabályzás
és a fékszabályzás be van kap-
csolva
Hibrid rendszer teljesítménye
Fékerő
Idő
A hibrid rendszer teljesítmény-
korlátozás-szabályzás műkö-
désbe lép (A rendszer úgy ítéli,
hogy az érzékelt tárggyal törté-
nő ütközés esélye magas)
A fékszabályzás működésbe lép
(a rendszer úgy ítéli, hogy az ér-
zékelt tárggyal történő ütközés
esélye magas)
nHa működteti a parkolássegítő fé-
kezést
Ha a gépjárművet a parkolássegítő fé-
kezés funkció leállíto tta, a parkolássegí-
tő fékezés kikapcsol, és világít a PKSB
OFF (PKSB kikapcsolva) visszajelző.
Ha a parkolássegítő fékezés feleslege-
sen működik, a fékszabályzás kikap-
csolható, ha lenyomja a fékpedált, vagy
vár kb. 2 másodpercet, hogy automati-
kusan kikapcsoljon . Ezután a gépjármű-
vet a gázpedál lenyomásával működtet-
heti.
nA parkolássegítő fékezés vissza-
kapcsolása
Ha vissza szeretné kapcsolni a parko-
lássegítő féke zést, miután az működés
után kikapcsolt, kapcsolja be újra a
rendszert ( →303. o.), vagy kapcsolja ki
az indítógombot, majd kapcsolja vissza
ON (bekapcsolva) módba. Továbbá, ha
a tárgy már nincs a gépjármű haladási
irányában vagy a gépjármű haladási irá-
nya megváltozik (például előrehaladás
után tolatni kezd vagy fordítva), a rend-
szer automatikusan újra bekapcsol.
nHa a „PKSB Unava ilable” (PKSB
nem elérhető) üzenet jelenik meg a
többfunkciós információs kijelzőn,
és világít a PKSB OFF (PKSB kikap-
csolva) visszajelző
Ha a gépjárművet a parkolássegítő fé-
kezés funkció leállíto tta, a parkolássegí-
tő fékezés kikapcso l, és világít a PKSB
OFF (PKSB kikapcso lva) visszajelző.
lAz érzékelőt vízcseppek, jég, hó, kosz
stb. takarhatja. A rendszer normál mű-
ködésének biztosításához távolítsa el
a vízcseppeket, jeget, havat,
szennyeződést stb. az érzékelőről.
Továbbá ha alacsony hőmérséklet mi-
att jég képződik az érzékelőn, figyel-
meztető üzenet jelenhet meg, vagy az
érzékelő nem képes érzékelni az aka-
dályt. Amikor a jég elolvad, a rendszer
újra rendesen működik.
lHa ez az üzenet megjelenik, az első
vagy hátsó lökhárítón levő valamelyik
érzékelő koszos l ehet. Tisztítsa meg
az érzékelőket és a környező területet
a lökhárítókon.
lHa az érzékelő megti sztítása után, il-
letve akkor is megjelenik az üzenet,
ha az érzékelő tiszta, ellenőriztesse a
gépjárművet hivatalos Toyota márka-
kereskedésben, szervizben vagy más,
megbízható szakembernél.

307
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
*: Felszereltségtől függően
A rendszer a következő helyzetek ben bekapcsol, ha a gépjármű haladási
irányában valamely tárgyat érzékel.
nHa alacsony sebességgel halad és a fékpedált nem működteti, vag y
későn nyomja le azt
Parkolássegít ő fékezés funkció (statikus tárgyaknál)*
Ha az érzékelők a gépjármű haladási irányában egy statikus tárgyat,
például falat érzékeln ek, és a rendszer úgy ítéli meg, hogy a gépjár-
mű a gázpedál véletlen lenyomása következtében váratlanul előre -
gurulhat, rossz sebességváltó-he lyzetbe kapcsolás miatt rossz
irányba indul, vagy parkolás illet ve alacsony sebességű vezetés
közben a rendszer bekapcsol, hogy csökkentse a statikus tárggya l
való ütközés erejét és a keletkező kár mértékét.
Példák a funkció működésére

3084-5. Vezetéssegítő rendszerek használata
nHa túl erősen nyomja le a gázpedált
nHa a gépjármű nem a kiválasztott irányba indul el, rossz sebesség-
be való kapcsolás következtében
