289
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

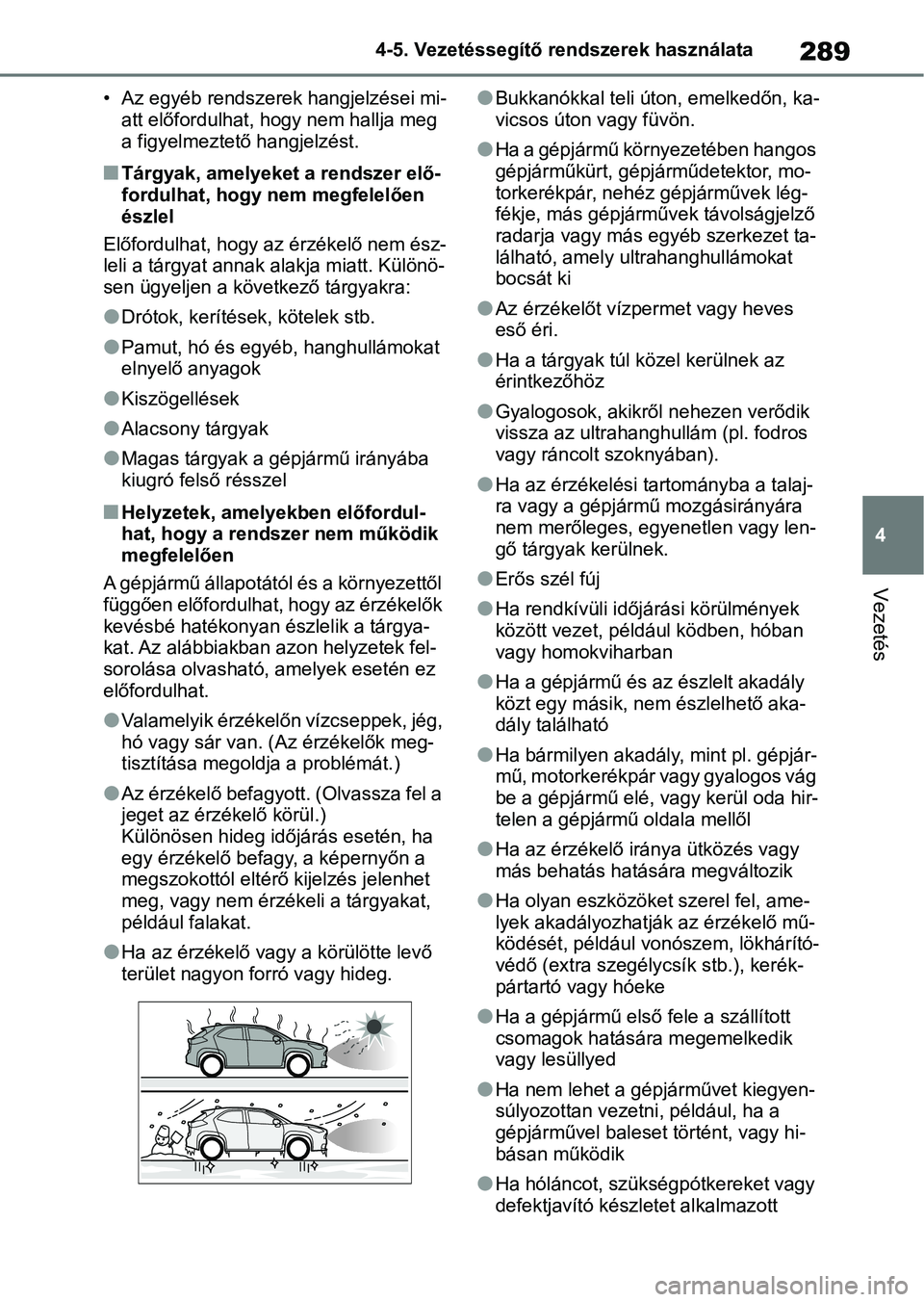

• Az egyéb rendszerek hangjelzései mi-
att előfordulhat, hogy nem hallja meg
a figyelmeztető hangjelzést.
nTárgyak, amelyeket a rendszer elő-
fordulhat, hogy nem megfelelően
észlel
Előfordulhat, hogy az érzékelő nem ész-
leli a tárgyat annak alakja miatt. Különö-
sen ügyeljen a következő tárgyakra:
lDrótok, kerítések, kötelek stb.
lPamut, hó és egyéb, hanghullámokat
elnyelő anyagok
lKiszögellések
lAlacsony tárgyak
lMagas tárgyak a gépjármű irányába
kiugró felső résszel
nHelyzetek, amelyekben előfordul-
hat, hogy a rendszer nem működik
megfelelően
A gépjármű állapotától és a környezettől
függően előfordulhat, hogy az érzékelők
kevésbé hatékonyan észlelik a tárgya-
kat. Az alábbiakban azon helyzetek fel-
sorolása olvasható, amelyek esetén ez
előfordulhat.
lValamelyik érzékelőn vízcseppek, jég,
hó vagy sár van. (Az érzékelők meg-
tisztítása megoldja a problémát.)
lAz érzékelő befagyott. (Olvassza fel a
jeget az érzékelő körül.)
Különösen hideg időjárás esetén, ha
egy érzékelő befagy, a képernyőn a
megszokottól eltérő kijelzés jelenhet
meg, vagy nem érzékeli a tárgyakat,
például falakat.
lHa az érzékelő vagy a körülötte levő
terület nagyon forró vagy hideg.
lBukkanókkal teli úton, emelkedőn, ka-
vicsos úton vagy füvön.
lHa a gépjármű környezetében hangos
gépjárműkürt, gépjárműdetektor, mo-
torkerékpár, nehéz gépjárművek lég-
fékje, más gépjárművek távolságjelző
radarja vagy más egyéb szerkezet ta-
lálható, amely ultrahanghullámokat
bocsát ki
lAz érzékelőt vízpermet vagy heves
eső éri.
lHa a tárgyak túl közel kerülnek az
érintkezőhöz
lGyalogosok, akikről nehezen verődik
vissza az ultrahanghullám (pl. fodros
vagy ráncolt szoknyában).
lHa az érzékelési t artományba a talaj-
ra vagy a gépjármű mozgásirányára
nem merőleges, egyenetlen vagy len-
gő tárgyak kerülnek.
lErős szél fúj
lHa rendkívüli időjárási körülmények
között vezet, például ködben, hóban
vagy homokviharban
lHa a gépjármű és az észlelt akadály
közt egy másik, nem észlelhető aka-
dály található
lHa bármilyen akadály, mint pl. gépjár-
mű, motorkerékpár vagy gyalogos vág
be a gépjármű elé, vagy kerül oda hir-
telen a gépjármű oldala mellől
lHa az érzékelő ir ánya ütközés vagy
más behatás hatására megváltozik
lHa olyan eszközöket szerel fel, ame-
lyek akadályozhatják az érzékelő mű-
ködését, például vonószem, lökhárító-
védő (extra szegélyc sík stb.), kerék-
pártartó vagy hóeke
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
lHa nem lehet a gépjárművet kiegyen-
súlyozottan vezetni, például, ha a
gépjárművel baleset történt, vagy hi-
básan működik
lHa hóláncot, szükségpótkereket vagy
defektjavító készletet alkalmazott

2904-5. Vezetéssegítő rendszerek használata

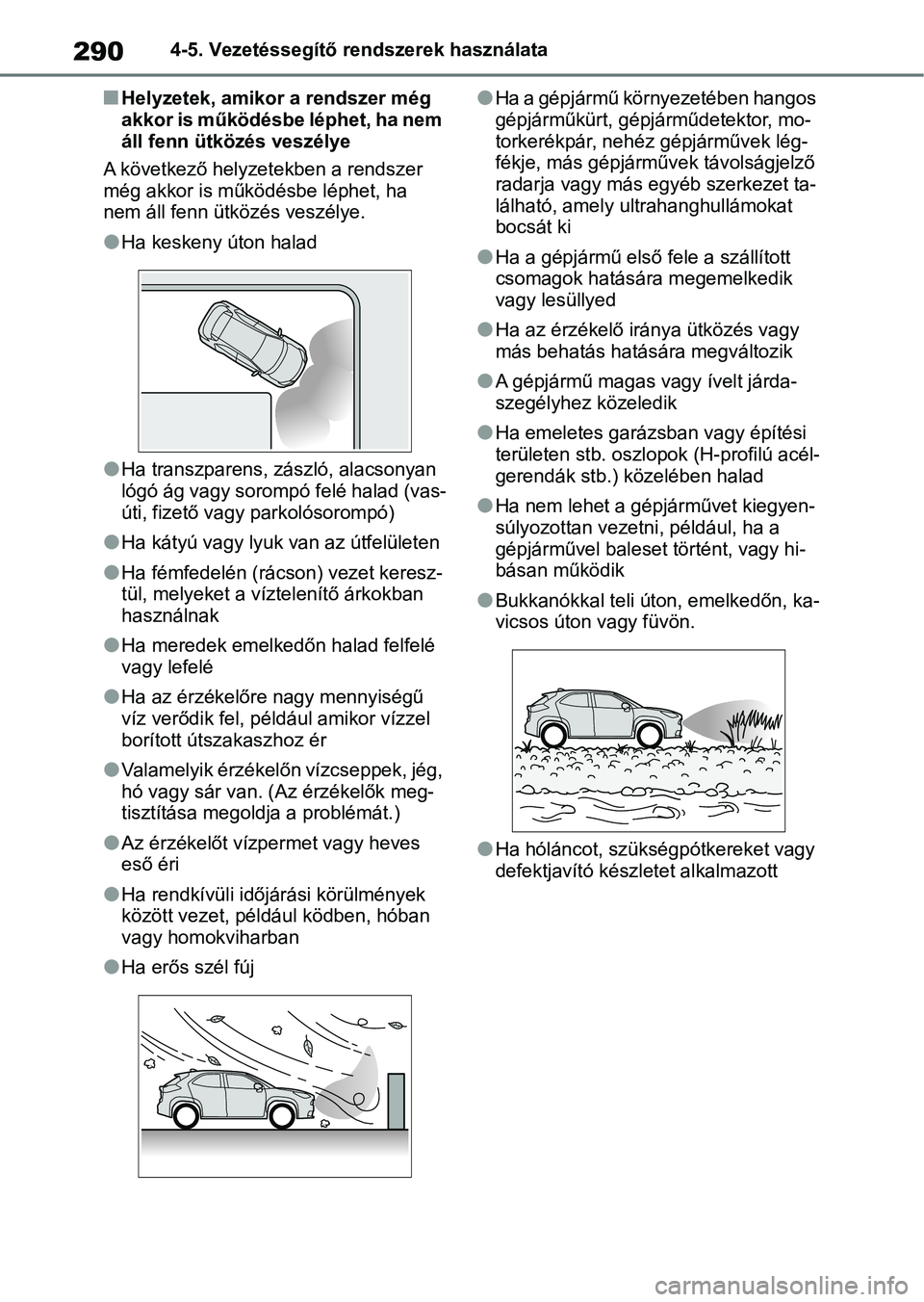

nHelyzetek, amikor a rendszer még
akkor is működésbe léphet, ha nem
áll fenn ütközés veszélye
A következő helyzetekben a rendszer
még akkor is működésbe léphet, ha
nem áll fenn ütközés veszélye.
lHa keskeny úton halad
lHa transzparens, zászló, alacsonyan
lógó ág vagy sorompó felé halad (vas-
úti, fizető vagy parkolósorompó)
lHa kátyú vagy lyuk van az útfelületen
lHa fémfedelén (rács on) vezet keresz-
tül, melyeket a víz telenítő árkokban
használnak
lHa meredek emelkedőn halad felfelé
vagy lefelé
lHa az érzékelőre n agy mennyiségű
víz verődik fel, pél dául amikor vízzel
borított út szakaszhoz ér
lValamelyik érzékelőn vízcseppek, jég,
hó vagy sár van. (Az érzékelők meg-
tisztítása megoldja a problémát.)
lAz érzékelőt vízpermet vagy heves
eső éri
lHa rendkívüli időjárási körülmények
között vezet, például ködben, hóban
vagy homokviharban
lHa erős szél fúj
lHa a gépjármű környezetében hangos
gépjárműkürt, gépjárműdetektor, mo-
torkerékpár, nehéz gépjárművek lég-
fékje, más gépjárművek távolságjelző
radarja vagy más egyéb szerkezet ta-
lálható, amely ultrahanghullámokat
bocsát ki
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
lHa az érzékelő ir ánya ütközés vagy
más behatás hatására megváltozik
lA gépjármű magas vagy ívelt járda-
szegélyhez közeledik
lHa emeletes garázsban vagy építési
területen stb. oszlopo k (H-profilú acél-
gerendák stb.) közelében halad
lHa nem lehet a gépjárművet kiegyen-
súlyozottan vezetni, például, ha a
gépjárművel baleset történt, vagy hi-
básan működik
lBukkanókkal teli úton, emelkedőn, ka-
vicsos úton vagy füvön.
lHa hóláncot, szükségpótkereket vagy
defektjavító készletet alkalmazott

291
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

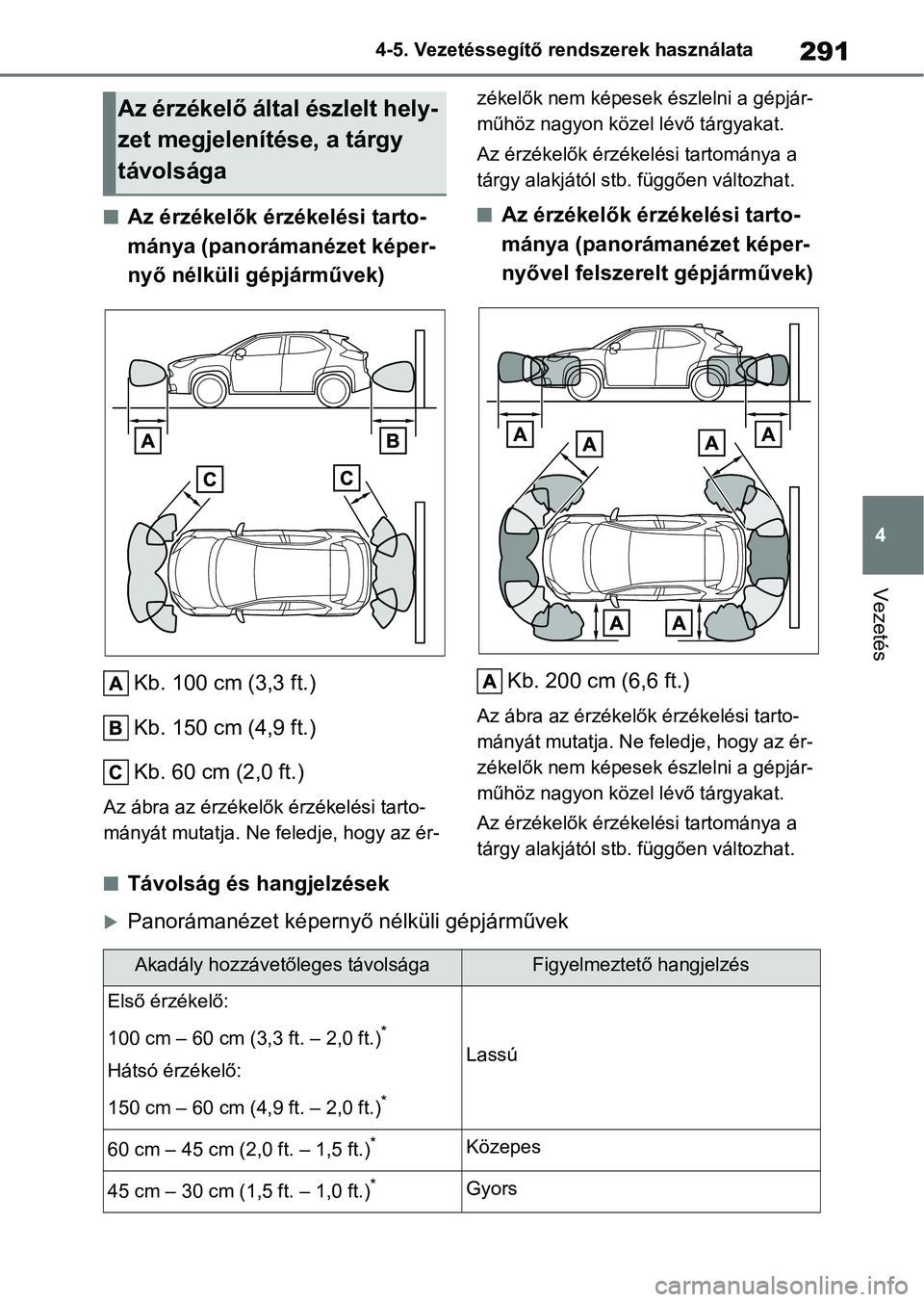

nAz érzékelők érzékelési tarto-
mánya (panorámanézet képer-
nyő nélküli gépjárművek)
Kb. 100 cm (3,3 ft.)
Kb. 150 cm (4,9 ft.)
Kb. 60 cm (2,0 ft.)
Az ábra az érzékelők érzékelési tarto-
mányát mutatja. Ne fe ledje, hogy az ér-zékelők nem képesek észlelni a gépjár-
műhöz nagyon közel lévő tárgyakat.
Az érzékelők érzékelési tartománya a
tárgy alakjától stb. függően változhat.
nAz érzékelők érzékelési tarto-
mánya (panorámanézet képer-
nyővel felszerelt gépjárművek)
Kb. 200 cm (6,6 ft.)
Az ábra az érzékelők érzékelési tarto-
mányát mutatja. Ne feledje, hogy az ér-
zékelők nem képesek észlelni a gépjár-
műhöz nagyon közel lévő tárgyakat.
Az érzékelők érzékelési tartománya a
tárgy alakjától stb. függően változhat.
nTávolság és hangjelzések
Panorámanézet képernyő nélküli gépjárművek
Az érzékelő által észlelt hely-
zet megjelenítése, a tárgy
távolsága
Akadály hozzávetőleges távolságaFigyelmeztető hangjelzés
Első érzékelő:
100 cm – 60 cm (3,3 ft. – 2,0 ft.)
*
Hátsó érzékelő:
150 cm – 60 cm (4,9 ft. – 2,0 ft.)
*
Lassú
60 cm – 45 cm (2,0 ft. – 1,5 ft.)*Közepes
45 cm – 30 cm (1,5 ft. – 1,0 ft.)*Gyors

2924-5. Vezetéssegítő rendszerek használata
*: Az automatikus hangjelzés-elnémítás funkció be van kapcsolva. (→293. o.)

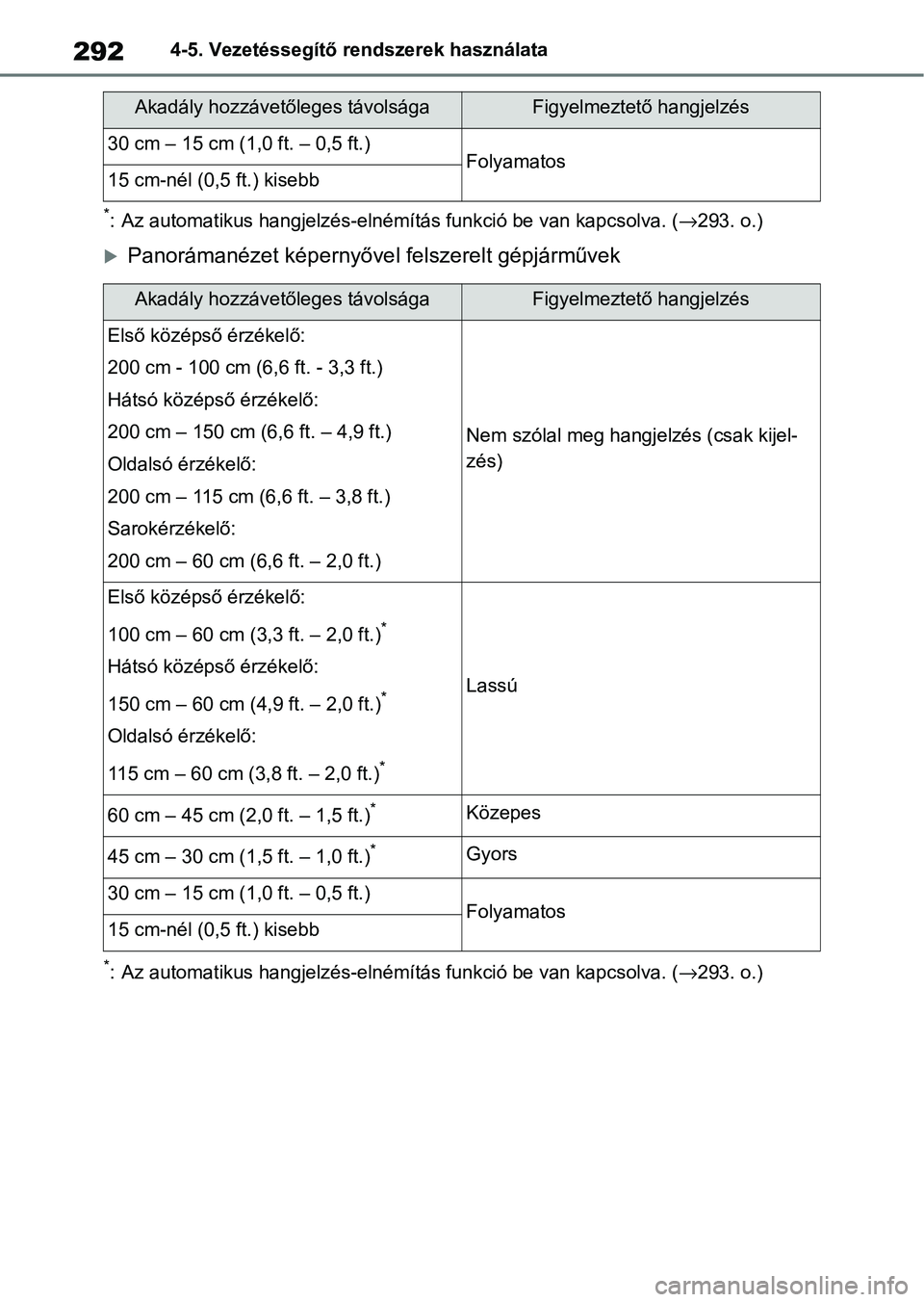

Panorámanézet képernyővel felszerelt gépjárművek
*: Az automatikus hangjelzés-elnémí tás funkció be van kapcsolva. (→293. o.)
30 cm – 15 cm (1,0 ft. – 0,5 ft.)Folyamatos15 cm-nél (0,5 ft.) kisebb
Akadály hozzávetőleges távolságaFigyelmeztető hangjelzés
Első középső érzékelő:
200 cm - 100 cm (6,6 ft. - 3,3 ft.)
Hátsó középső érzékelő:
200 cm – 150 cm (6,6 ft. – 4,9 ft.)
Oldalsó érzékelő:
200 cm – 115 cm (6,6 ft. – 3,8 ft.)
Sarokérzékelő:
200 cm – 60 cm (6,6 ft. – 2,0 ft.)
Nem szólal meg hangjelzés (csak kijel-
zés)
Első középső érzékelő:
100 cm – 60 cm (3,3 ft. – 2,0 ft.)
*
Hátsó középső érzékelő:
150 cm – 60 cm (4,9 ft. – 2,0 ft.)
*
Oldalsó érzékelő:
115 cm – 60 cm ( 3,8 ft. – 2,0 ft.)
*
Lassú
60 cm – 45 cm (2,0 ft. – 1,5 ft.)*Közepes
45 cm – 30 cm (1,5 ft. – 1,0 ft.)*Gyors
30 cm – 15 cm (1,0 ft. – 0,5 ft.)Folyamatos15 cm-nél (0,5 ft.) kisebb
Akadály hozzávetőleges távolságaFigyelmeztető hangjelzés

293
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

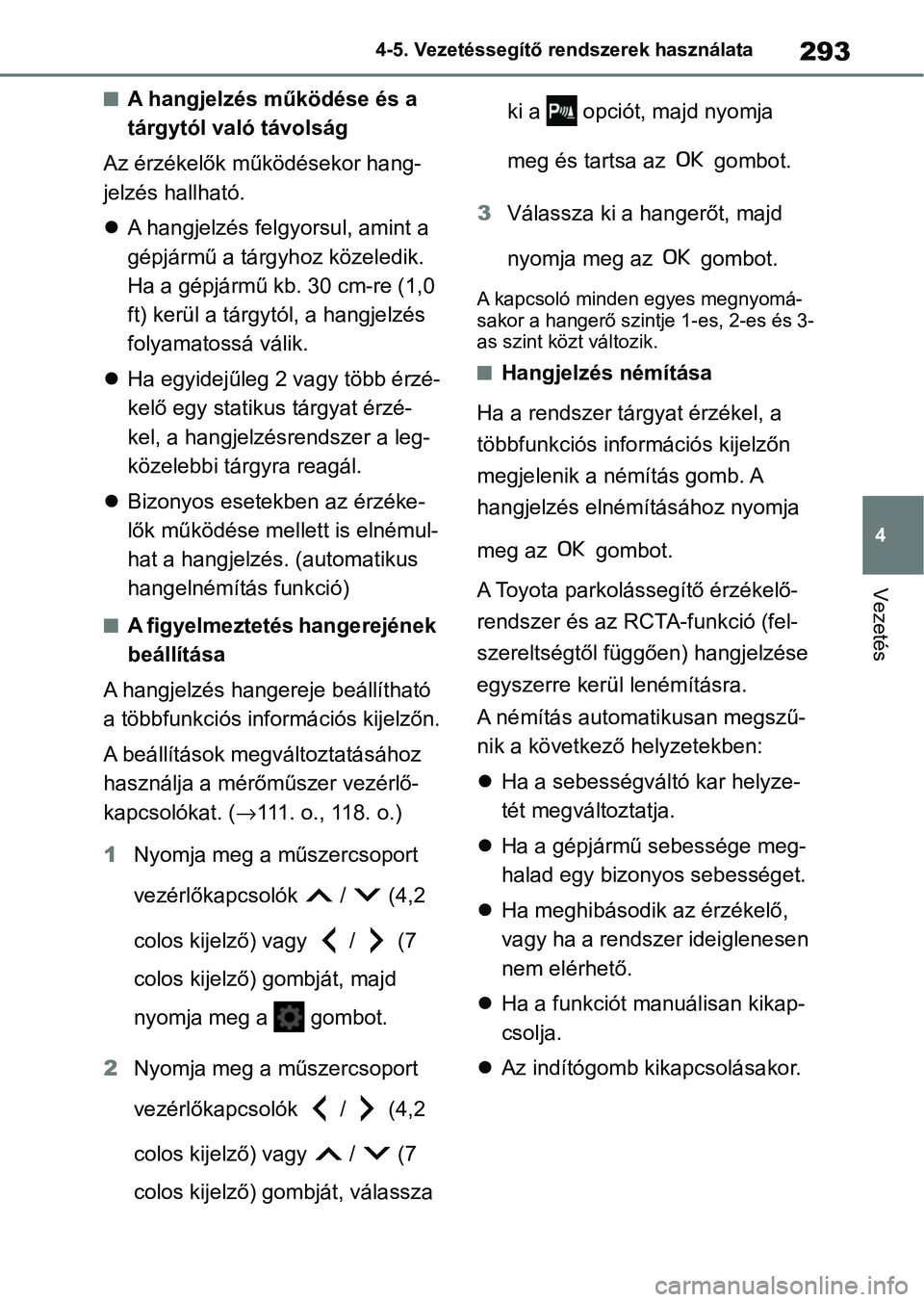

nA hangjelzés működése és a
tárgytól való távolság
Az érzékelők működésekor hang-
jelzés hallható.
 A hangjelzés felgyorsul, amint a
gépjármű a tárgyhoz közeledik.
Ha a gépjármű kb. 30 cm-re (1,0
ft) kerül a tárgytól, a hangjelzés
folyamatossá válik.
 Ha egyidejűleg 2 vagy több érzé-
kelő egy statiku s tárgyat érzé-
kel, a hangjelzésrendszer a leg-
közelebbi tárgyra reagál.
 Bizonyos esetekben az érzéke-
lők működése mellett is elnémul-
hat a hangjelzés. (automatikus
hangelnémítás funkció)
nA figyelmeztetés hangerejének
beállítása
A hangjelzés hangereje beállítható
a többfunkciós info rmációs kijelzőn.
A beállítások megváltoztatásához
használja a mérőműszer vezérlő-
kapcsolókat. ( →111. o., 118. o.)
1 Nyomja meg a műszercsoport
vezérlőkapcsolók / (4,2
colos kijelző) vagy / (7
colos kijelző) gombját, majd
nyomja meg a gombot.
2 Nyomja meg a műszercsoport
vezérlőkapcsolók / (4,2
colos kijelző) vagy / (7
colos kijelző) gombját, válassza ki a opciót, majd nyomja
meg és tartsa az gombot.
3 Válassza ki a hangerőt, majd
nyomja meg az gombot.
A kapcsoló minden egyes megnyomá-
sakor a hangerő szintje 1-es, 2-es és 3-
as szint közt változik.
nHangjelzés némítása
Ha a rendszer tárg yat érzékel, a
többfunkciós információs kijelzőn
megjelenik a némítás gomb. A
hangjelzés elnémításához nyomja
meg az gombot.
A Toyota parkolássegítő érzékelő-
rendszer és az RCTA-funkció (fel-
szereltségtől függően) hangjelzése
egyszerre kerü l lenémításra.
A némítás automatikusan megszű-
nik a következő helyzetekben:
 Ha a sebességváltó kar helyze-
tét megváltoztatja.
 Ha a gépjármű sebessége meg-
halad egy bizonyos sebességet.
 Ha meghibásodik az érzékelő,
vagy ha a rendszer ideiglenesen
nem elérhető.
 Ha a funkciót manuálisan kikap-
csolja.
 Az indítógomb kikapcsolásakor.

2944-5. Vezetéssegítő rendszerek használata

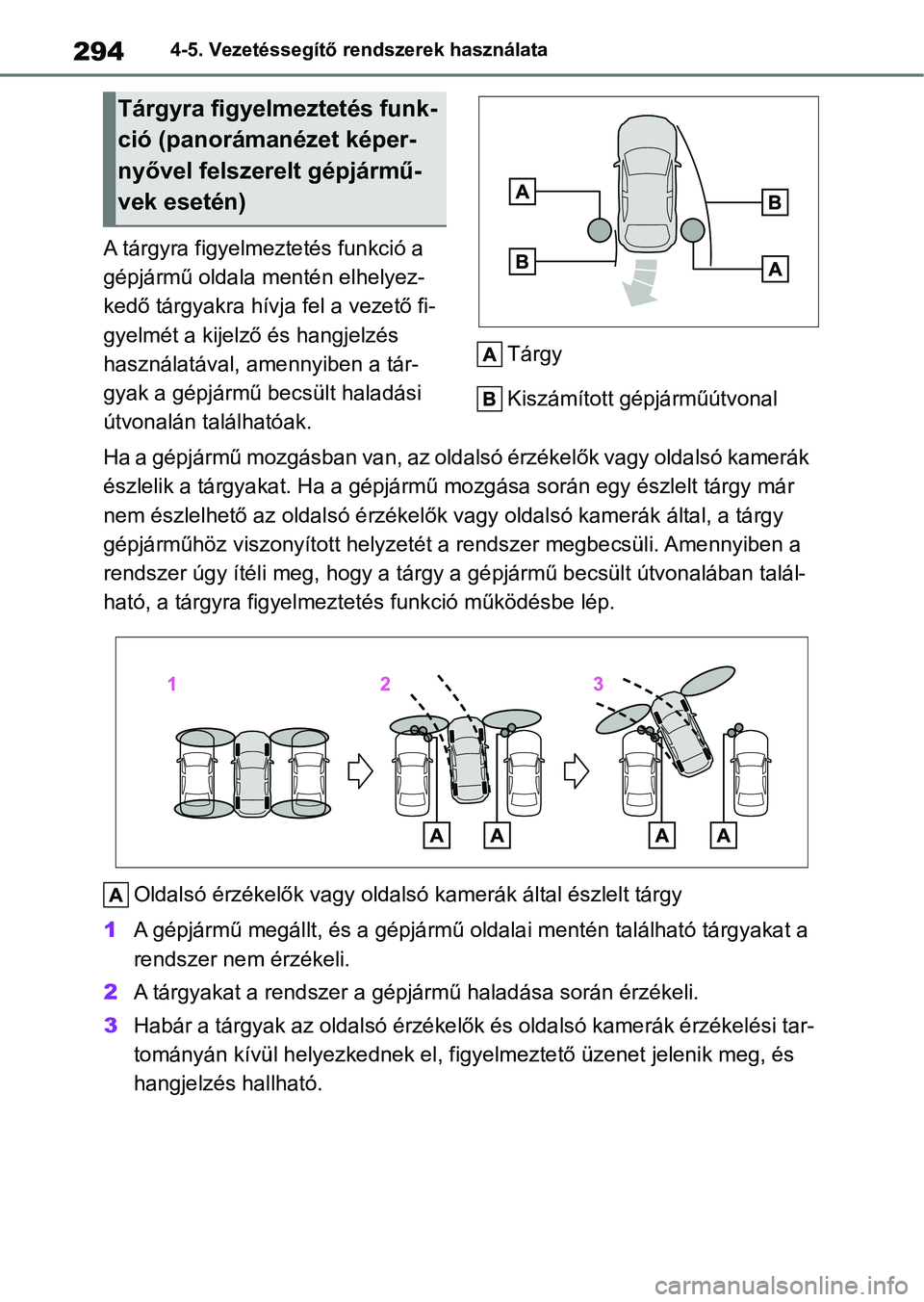

A tárgyra figyelmeztetés funkció a
gépjármű oldala mentén elhelyez-
kedő tárgyakra hívja fel a vezető fi-
gyelmét a kijelz ő és hangjelzés
használatával, amennyiben a tár-
gyak a gépjármű becsült haladási
útvonalán találhatóak. Tárgy
Kiszámított gépjárműútvonal
Ha a gépjármű mozgásban van, az oldalsó érzékelők vagy oldalsó kamerák
észlelik a tárgyakat. Ha a gépjá rmű mozgása során egy észlelt t árgy már
nem észlelhető az oldalsó érzékelők vagy oldalsó kamerák által, a tárgy
gépjárműhöz viszonyított helyzetét a rendszer megbecsüli. Amennyiben a
rendszer úgy ítéli meg, hogy a tárg y a gépjármű becsült útvonalában talál-
ható, a tárgyra figyelmeztet és funkció működésbe lép.
Oldalsó érzékelők vagy oldalsó kamerák által észlelt tárgy
1 A gépjármű megállt, és a gépjármű oldalai mentén található tárg yakat a
rendszer nem érzékeli.
2 A tárgyakat a rendszer a gépjármű haladása során érzékeli.
3 Habár a tárgyak az oldalsó érzékelők és oldalsó kamerák érzékel ési tar-
tományán kívül helyezkednek el, f igyelmeztető üzenet jelenik meg, és
hangjelzés hallható.
Tárgyra figyelmeztetés funk-
ció (panorámanézet képer-
nyővel felszerelt gépjármű-
vek esetén)

295
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés

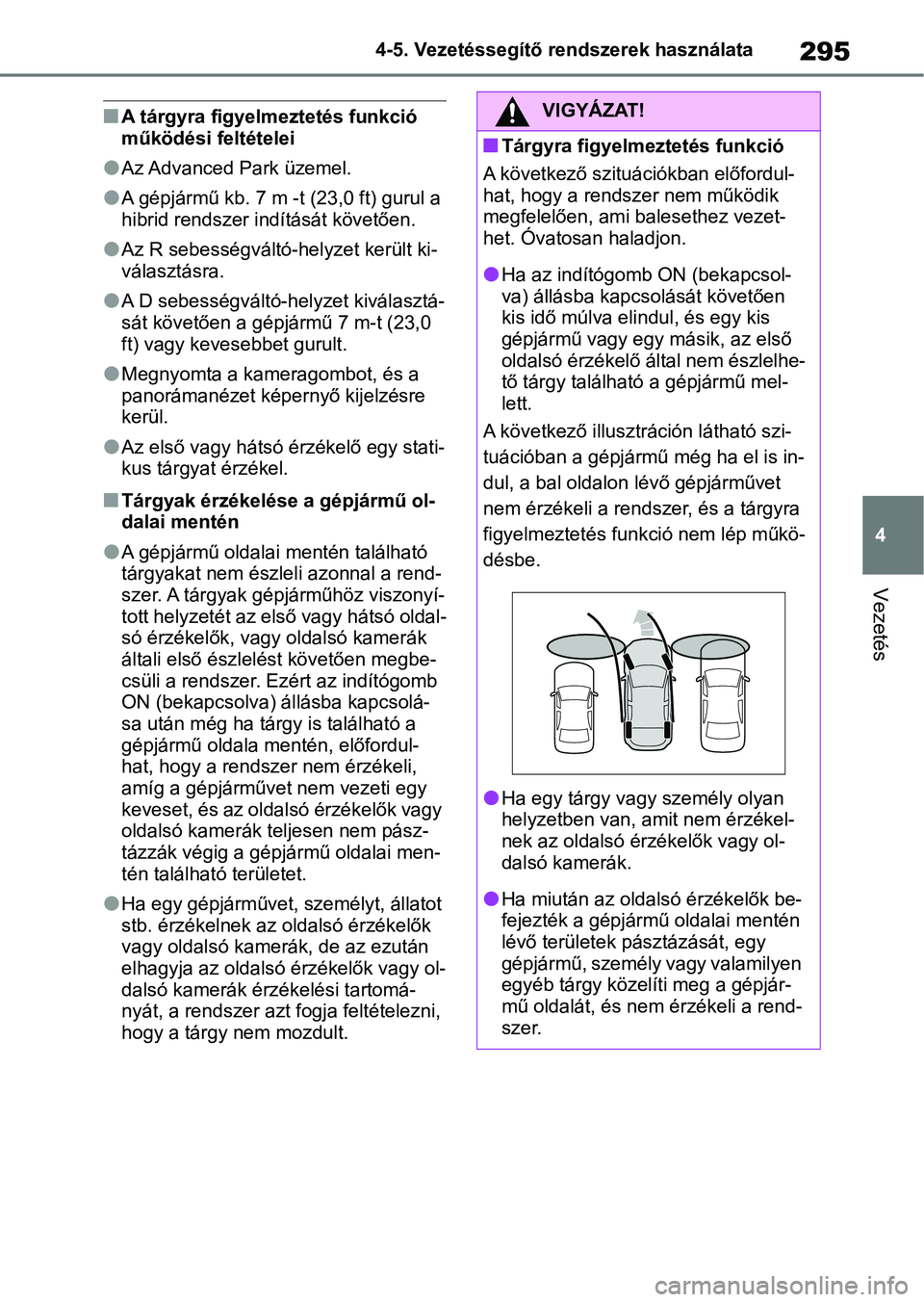

nA tárgyra figyelmeztetés funkció
működési feltételei
lAz Advanced Park üzemel.
lA gépjármű kb. 7 m -t (23,0 ft) gurul a
hibrid rendszer indítását követően.
lAz R sebességváltó-helyzet került ki-
választásra.
lA D sebességváltó-helyzet kiválasztá-
sát követően a gépjármű 7 m-t (23,0
ft) vagy kevesebbet gurult.
lMegnyomta a kameragombot, és a
panorámanézet képernyő kijelzésre
kerül.
lAz első vagy hátsó érzékelő egy stati-
kus tárgyat érzékel.
nTárgyak érzékelése a gépjármű ol-
dalai mentén
lA gépjármű oldalai mentén található
tárgyakat nem észleli azonnal a rend-
szer. A tárgyak gépjárműhöz viszonyí-
tott helyzetét az első vagy hátsó oldal-
só érzékelők, vagy oldalsó kamerák
általi első észlelést követően megbe-
csüli a rendszer. Ezért az indítógomb
ON (bekapcsolva) állásba kapcsolá-
sa után még ha tárgy is található a
gépjármű oldala mentén, előfordul-
hat, hogy a rendszer nem érzékeli,
amíg a gépjárművet nem vezeti egy
keveset, és az oldalsó érzékelők vagy
oldalsó kamerák teljesen nem pász-
tázzák végig a gépjármű oldalai men-
tén található területet.
lHa egy gépjárművet, személyt, állatot
stb. érzékelnek az oldalsó érzékelők
vagy oldalsó kamerák, de az ezután
elhagyja az oldalsó érzékelők vagy ol-
dalsó kamerák érzékelési tartomá-
nyát, a rendszer azt fogja feltételezni,
hogy a tárgy nem mozdult.
VIGYÁZAT!
nTárgyra figyelmeztetés funkció
A következő szituációkban előfordul-
hat, hogy a rendszer nem működik
megfelelően, ami balesethez vezet-
het. Óvatosan haladjon.
lHa az indítógomb ON (bekapcsol-
va) állásba kapcsolását követően
kis idő múlva elin dul, és egy kis
gépjármű vagy egy másik, az első
oldalsó érzékelő által nem észlelhe-
tő tárgy található a gépjármű mel-
lett.
A következő illusztráción látható szi-
tuációban a gépjármű még ha el is in-
dul, a bal oldalon lévő gépjárművet
nem érzékeli a rend szer, és a tárgyra
figyelmeztetés fun kció nem lép műkö-
désbe.
lHa egy tárgy vagy személy olyan
helyzetben van, amit nem érzékel-
nek az oldalsó érzékelők vagy ol-
dalsó kamerák.
lHa miután az oldalsó érzékelők be-
fejezték a gépjármű oldalai mentén
lévő területek pásztázását, egy
gépjármű, személy vagy valamilyen
egyéb tárgy közelíti meg a gépjár-
mű oldalát, és nem érzékeli a rend-
szer.

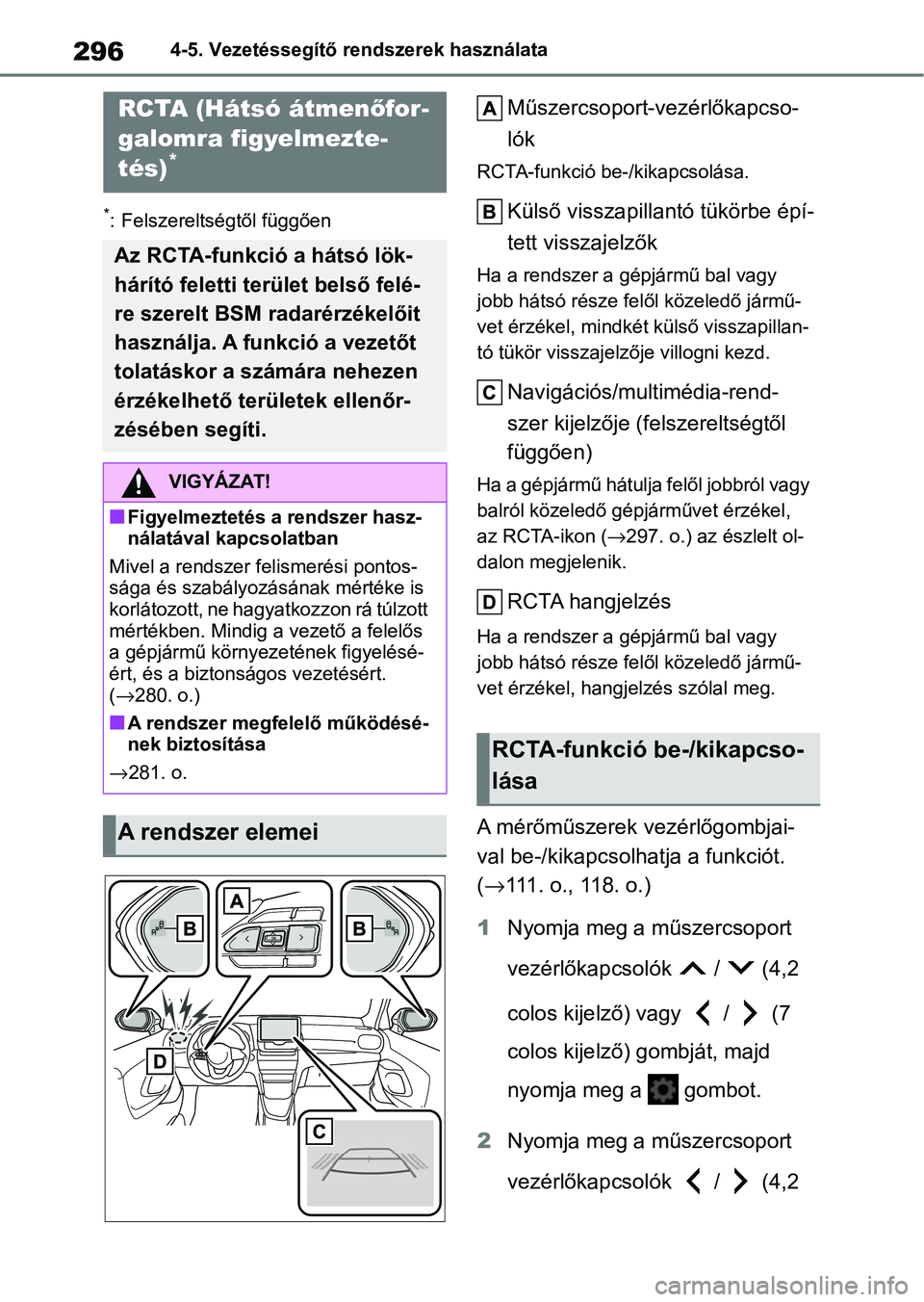

2964-5. Vezetéssegítő rendszerek használata
*: Felszereltségtől függően
Műszercsoport-vezérlőkapcso-
lók
RCTA-funkció be-/kikapcsolása.
Külső visszapillant ó tükörbe épí-
tett visszajelzők
Ha a rendszer a gépjármű bal vagy
jobb hátsó része felől közeledő jármű-
vet érzékel, mindkét külső visszapillan-
tó tükör visszajelzője villogni kezd.
Navigációs/multimédia-rend-
szer kijelzője (felszereltségtől
függően)
Ha a gépjármű hátulja felől jobbról vagy
balról közeledő gépjárművet érzékel,
az RCTA-ikon ( →297. o.) az észlelt ol-
dalon megjelenik.
RCTA hangjelzés
Ha a rendszer a gépjármű bal vagy
jobb hátsó része felől közeledő jármű-
vet érzékel, hangjelzés szólal meg.
A mérőműszerek vezérlőgombjai-
val be-/kikapcsolhatja a funkciót.
( → 111. o., 118. o.)
1 Nyomja meg a m űszercsoport
vezérlőkapcsolók / (4,2
colos kijelző) vagy / (7
colos kijelző) gombját, majd
nyomja meg a gombot.
2 Nyomja meg a m űszercsoport
vezérlőkapcsolók / (4,2
RCTA (Hátsó átmenőfor -
galomra figyelmezte-
tés)
*
Az RCTA-funkció a hátsó lök-
hárító feletti terület belső felé-
re szerelt BSM radarérzékelőit
használja. A funkció a vezetőt
tolatáskor a számára nehezen
érzékelhető területek ellenőr-
zésében segíti.
VIGYÁZAT!
nFigyelmeztetés a rendszer hasz-
nálatával kapcsolatban
Mivel a rendszer felismerési pontos-
sága és szabályozásának mértéke is
korlátozott, ne hagyatkozzon rá túlzott
mértékben. Mindig a vezető a felelős
a gépjármű környezet ének figyelésé-
ért, és a biztonságos vezetésért.
(→280. o.)
nA rendszer megfelelő működésé-
nek biztosítása
→281. o.
A rendszer elemei
RCTA-funkció be-/kikapcso-
lása

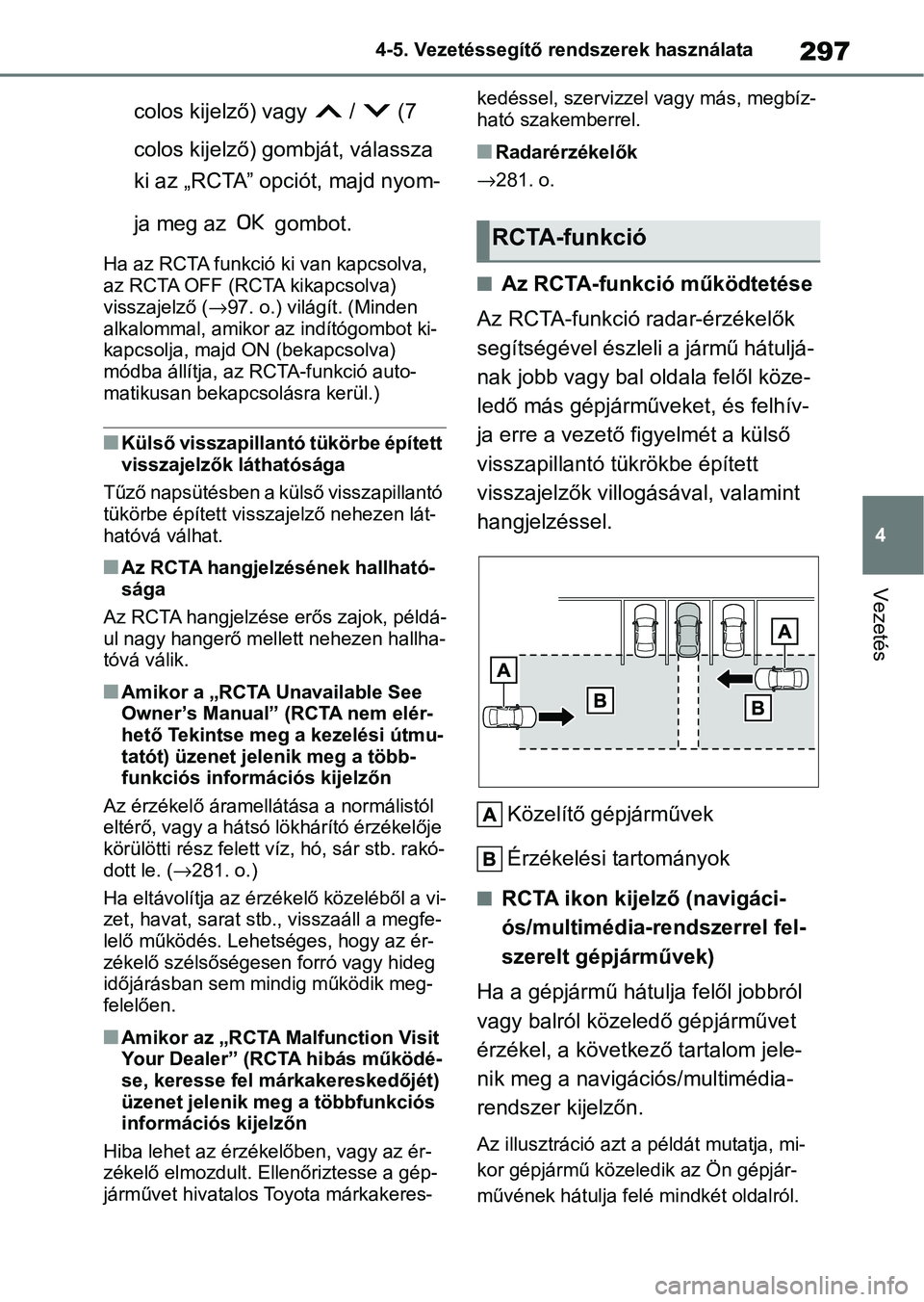

297
4
4-5. Vezetéssegítő re
ndszerek használata
Vezetés
colos kijelző) vagy / (7
colos kijelző) gombját, válassza
ki az „RCTA” opciót, majd nyom-
ja meg az gombot.
Ha az RCTA funkció k i van kapcsolva,
az RCTA OFF (RCTA kikapcsolva)
visszajelző ( →97. o.) világít. (Minden
alkalommal, amikor az indítógombot ki-
kapcsolja, majd ON (bekapcsolva)
módba állítja, az RCTA-funkció auto-
matikusan bekapcsolásra kerül.)
nKülső visszapillantó tükörbe épített
visszajelzők láthatósága
Tűző napsütésben a külső visszapillantó
tükörbe épített vissza jelző nehezen lát-
hatóvá válhat.
nAz RCTA hangjelzésének hallható-
sága
Az RCTA hangjelzése erős zajok, példá-
ul nagy hangerő mellett nehezen hallha-
tóvá válik.
nAmikor a „RCTA Unavailable See
Owner’s Manual” (RCTA nem elér-
hető Tekintse meg a kezelési útmu-
tatót) üzenet jel enik meg a több-
funkciós információs kijelzőn
Az érzékelő áramellátása a normálistól
eltérő, vagy a hátsó lökhárító érzékelője
körülötti rész felett v íz, hó, sár stb. rakó-
dott le. ( →281. o.)
Ha eltávolítja az érzékelő közeléből a vi-
zet, havat, sarat stb. , visszaáll a megfe-
lelő működés. Lehetséges, hogy az ér-
zékelő szélsőségesen forró vagy hideg
időjárásban sem mindig működik meg-
felelően.
nAmikor az „RCTA Malfunction Visit
Your Dealer” (RCTA hibás működé-
se, keresse fel márkakereskedőjét)
üzenet jelenik meg a többfunkciós
információs kijelzőn
Hiba lehet az érzékelőben, vagy az ér-
zékelő elmozdult. Ell enőriztesse a gép-
járművet hivatalos Toyota márkakeres- kedéssel, szervizzel vagy más, megbíz-
ható szakemberrel.
nRadarérzékelők
→ 281. o.
nAz RCTA-funkció működtetése
Az RCTA-funkció radar-érzékelők
segítségével észleli a jármű hátuljá-
nak jobb vagy bal oldala felől köze-
ledő más gépjárműv eket, és felhív-
ja erre a vezető figyelmét a külső
visszapillantó tükrökbe épített
visszajelzők villogásával, valamint
hangjelzéssel.
Közelítő gépjárművek
Érzékelési tartományok
nRCTA ikon kijelző (navigáci-
ós/multimédia-rendszerrel fel-
szerelt gépjárművek)
Ha a gépjármű hátulja felől jobbról
vagy balról közeledő gépjárművet
érzékel, a követke ző tartalom jele-
nik meg a navigációs/multimédia-
rendszer kijelzőn.
Az illusztráció azt a példát mutatja, mi-
kor gépjármű közeledik az Ön gépjár-
művének hátulja felé mindkét oldalról.
RCTA-funkció

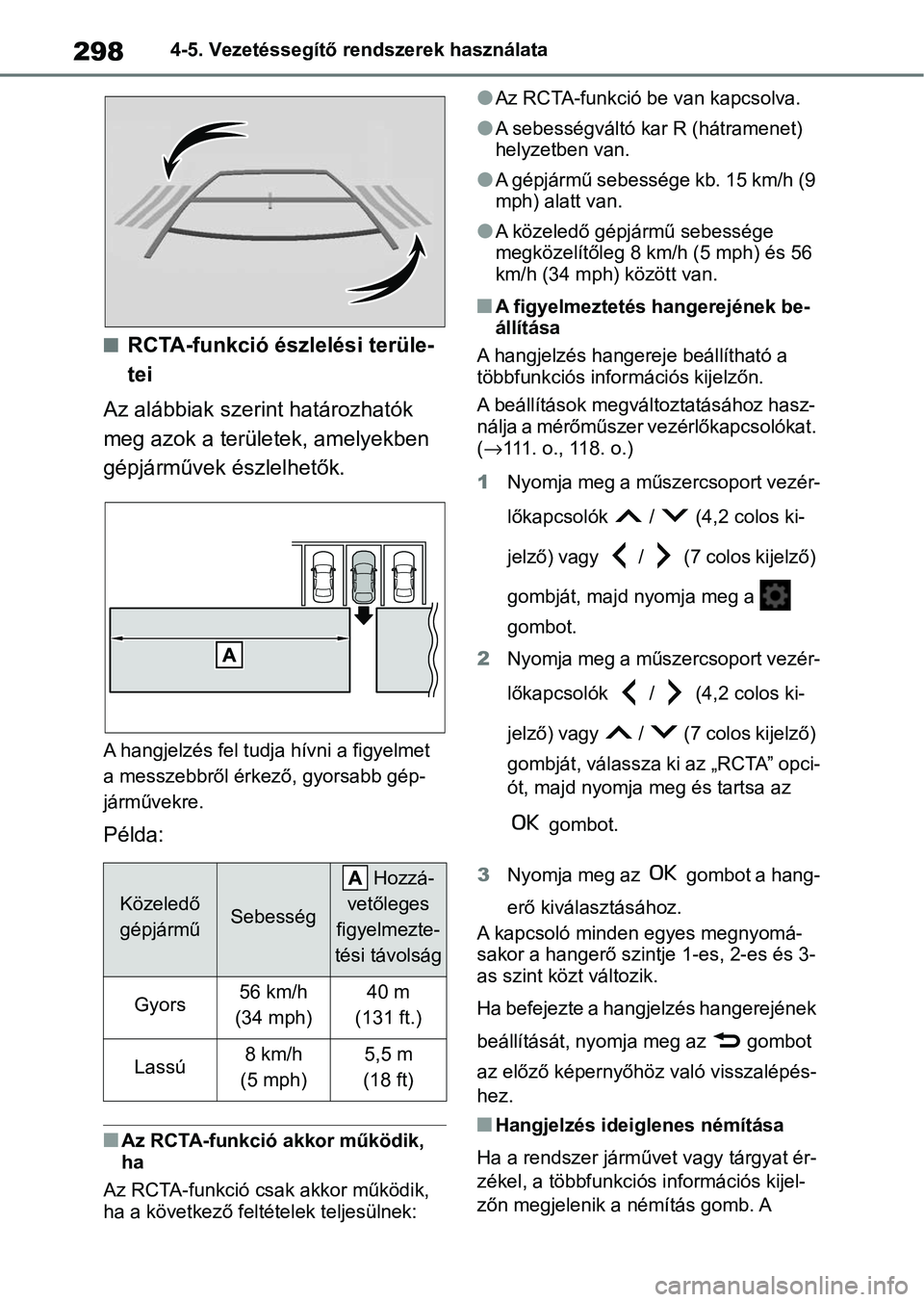

2984-5. Vezetéssegítő rendszerek használata
nRCTA-funkció észlelési terüle-
tei
Az alábbiak szerint határozhatók
meg azok a területek, amelyekben
gépjárművek észlelhetők.
A hangjelzés fel tudj a hívni a figyelmet
a messzebbről érkező, gyorsabb gép-
járművekre.
Példa:
nAz RCTA-funkció akkor működik,
ha
Az RCTA-funkció csak akkor működik,
ha a következő felté telek teljesülnek:
lAz RCTA-funkció be van kapcsolva.
lA sebességváltó kar R (hátramenet)
helyzetben van.
lA gépjármű sebessége kb. 15 km/h (9
mph) alatt van.
lA közeledő gépjármű sebessége
megközelítőleg 8 km /h (5 mph) és 56
km/h (34 mph) között van.
nA figyelmeztetés hangerejének be-
állítása
A hangjelzés hangereje beállítható a
többfunkciós információs kijelzőn.
A beállítások megváltoztatásához hasz-
nálja a mérőműszer vezérlőkapcsolókat.
( →111. o., 118. o.)
1 Nyomja meg a műszercsoport vezér-
lőkapcsolók / (4,2 colos ki-
jelző) vagy / (7 colos kijelző)
gombját, majd nyomja meg a
gombot.
2 Nyomja meg a műszercsoport vezér-
lőkapcsolók / (4,2 colos ki-
jelző) vagy / (7 colos kijelző)
gombját, válassza ki az „RCTA” opci-
ót, majd nyomja meg és tartsa az
gombot.
3 Nyomja meg az gombot a hang-
erő kiválasztásához.
A kapcsoló minden egyes megnyomá-
sakor a hangerő szintje 1-es, 2-es és 3-
as szint közt változik.
Ha befejezte a hangjelzés hangerejének
beállítását, nyomja meg az gombot
az előző képernyőhöz való visszalépés-
hez.
nHangjelzés ideiglenes némítása
Ha a rendszer járművet vagy tárgyat ér-
zékel, a többfunkciós információs kijel-
zőn megjelenik a némítás gomb. A
Közeledő
gépjárműSebesség
Hozzá-
vetőleges
figyelmezte-
tési távolság
Gyors56 km/h
(34 mph)40 m
(131 ft.)
Lassú8 km/h
(5 mph)5,5 m
(18 ft)
