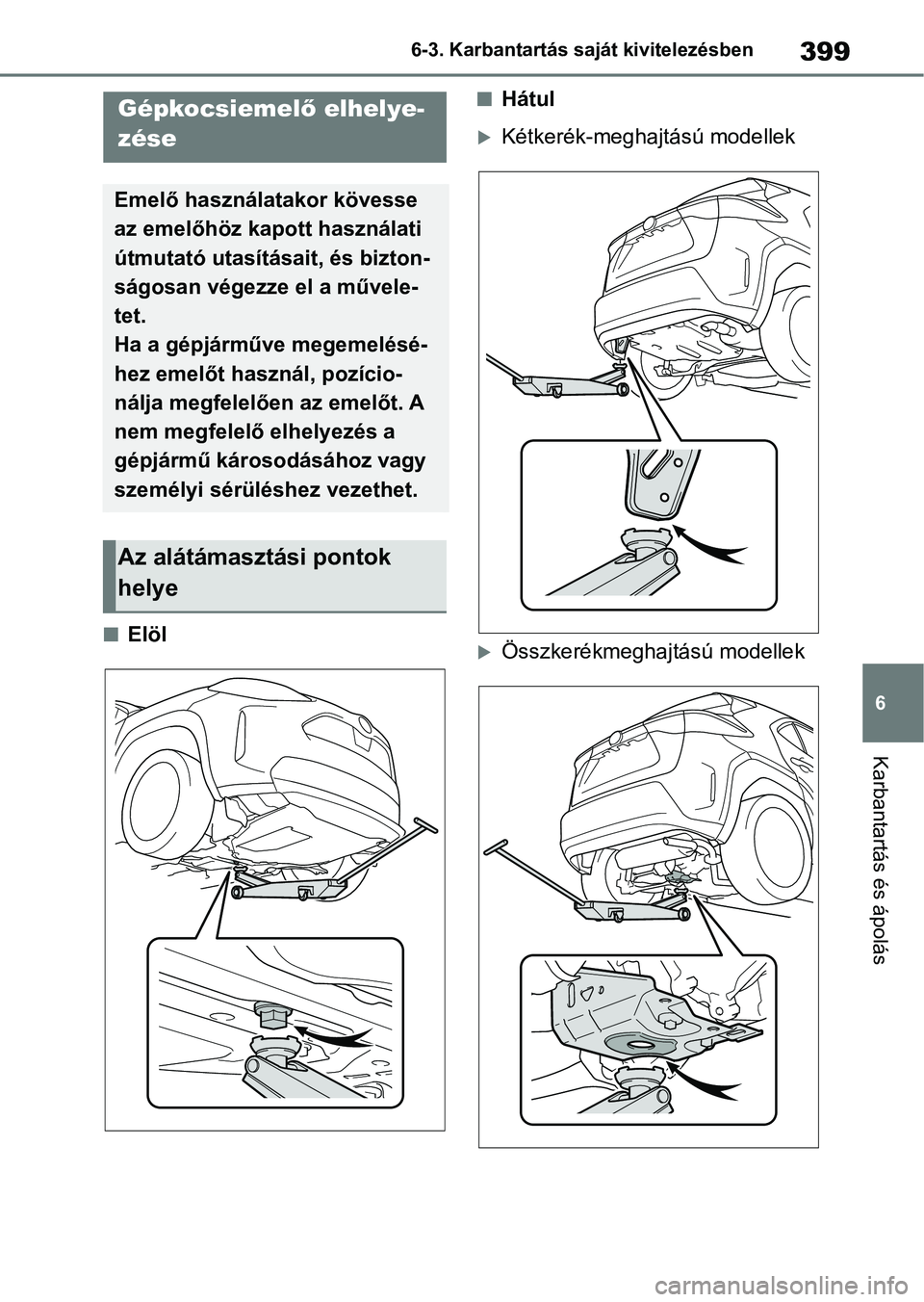

399
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
nElöl
nHátul
Kétkerék-meghajtású modellek
Összkerékmeghajtású modellek
Gépkocsiemelő elhelye-
zése
Emelő használatakor kövesse
az emelőhöz kapott használati
útmutató utasításait, és bizton-
ságosan végezze el a művele-
tet.
Ha a gépjárműve megemelésé-
hez emelőt használ, pozício-
nálja megfelelően az emelőt. A
nem megfelelő elhelyezés a
gépjármű károsodásához vagy
személyi sérüléshez vezethet.
Az alátámasztási pontok
helye

4006-3. Karbantartás saját kivitelezésben
FIGYELEM
nA gépjármű megemelésekor
Ne a kerékfelfüggesztésnél támassza
alá a gépjárművet. A kerékfelfüggesz-
tés károsodhat.
Elöl
Felfüggesztés

401
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Ablakmosófolyadék-tartály (
→406. o.)
Biztosítékdobozok ( →434. o.)
Teljesítményszabályozó-egység hűt őfolyadék-kiegyenlítőtartálya
( → 404. o.)
Motorolaj-betöltőnyílás zárósapka ( →402. o.)
Olajszintmérő pálca ( →402. o.)
Motorhűtőfolyadék-kiegyenlítőtartály ( →404. o.)
Hűtő ( →405. o.)
Kondenzátor ( →405. o.)
Elektromos hűtőventilátor
n12 V-os akkumulátor
→407. o.
Motortér
Alkatrészek

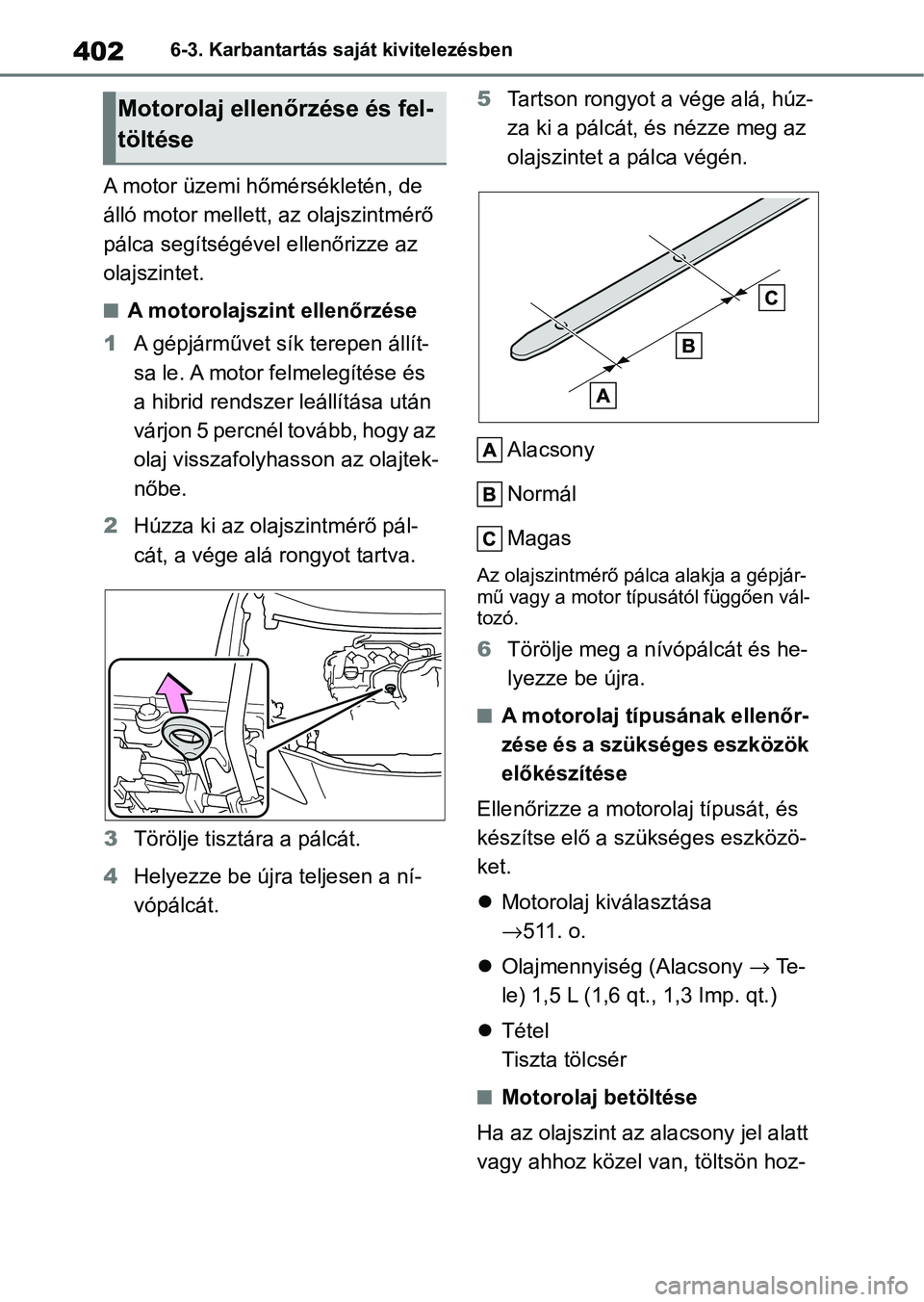

4026-3. Karbantartás saját kivitelezésben
A motor üzemi hőmérsékletén, de
álló motor mellett, az olajszintmérő
pálca segítségével ellenőrizze az
olajszintet.
nA motorolajszint ellenőrzése
1 A gépjárművet sík terepen állít-
sa le. A motor f elmelegítése és
a hibrid rendszer leállítása után
várjon 5 percnél tovább, hogy az
olaj visszafolyhasson az olajtek-
nőbe.
2 Húzza ki az olajs zintmérő pál-
cát, a vége alá rongyot tartva.
3 Törölje tisztára a pálcát.
4 Helyezze be újra teljesen a ní-
vópálcát. 5
Tartson rongyot a vége alá, húz-
za ki a pálcát, és nézze meg az
olajszintet a pálca végén.
Alacsony
Normál
Magas
Az olajszintmérő pálca alakja a gépjár-
mű vagy a motor típusától függően vál-
tozó.
6Törölje meg a nívópálcát és he-
lyezze be újra.
nA motorolaj típusának ellenőr-
zése és a szükséges eszközök
előkészítése
Ellenőrizze a motorolaj típusát, és
készítse elő a szükséges eszközö-
ket.
 Motorolaj kiválasztása
→511. o.
 Olajmennyiség (Alacsony → Te-
le) 1,5 L (1,6 q t., 1,3 Imp. qt.)
 Tétel
Tiszta tölcsér
nMotorolaj betöltése
Ha az olajszint az alacsony jel alatt
vagy ahhoz közel van, töltsön hoz-
Motorolaj ellenőrzése és fel-
töltése

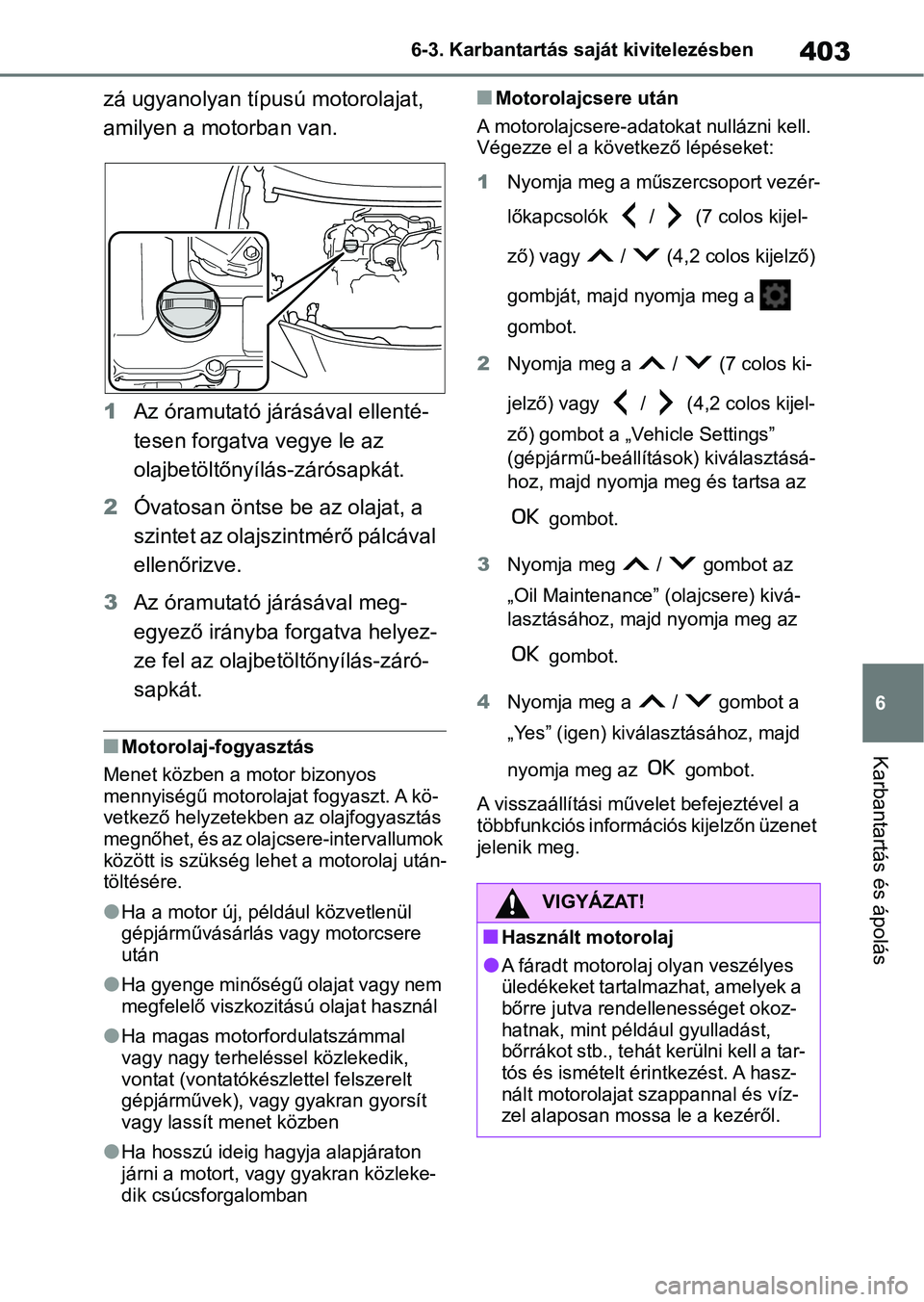

403
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
zá ugyanolyan típusú motorolajat,
amilyen a motorban van.
1
Az óramutató járásával ellenté-
tesen forgatva vegye le az
olajbetöltőnyílás-zárósapkát.
2 Óvatosan öntse be az olajat, a
szintet az olajszintmérő pálcával
ellenőrizve.
3 Az óramutató járásával meg-
egyező irányba forgatva helyez-
ze fel az olajbetöltőnyílás-záró-
sapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos
mennyiségű motorolajat fogyaszt. A kö-
vetkező helyzetekben az olajfogyasztás
megnőhet, és az olajcsere-intervallumok
között is szükség lehet a motorolaj után-
töltésére.
lHa a motor új, például közvetlenül
gépjárművásárlás vagy motorcsere
után
lHa gyenge minőségű olajat vagy nem
megfelelő viszkozitá sú olajat használ
lHa magas motorfordulatszámmal
vagy nagy terheléssel közlekedik,
vontat (vontatókészl ettel felszerelt
gépjárművek), vagy gyakran gyorsít
vagy lassít menet közben
lHa hosszú ideig h agyja alapjáraton
járni a motort, vagy gyakran közleke-
dik csúcsforgalomban
nMotorolajcsere után
A motorolajcsere-adatokat nullázni kell.
Végezze el a következő lépéseket:
1 Nyomja meg a műszercsoport vezér-
lőkapcsolók / (7 colos kijel-
ző) vagy / (4,2 colos kijelző)
gombját, majd nyomja meg a
gombot.
2 Nyomja meg a / (7 colos ki-
jelző) vagy / (4,2 colos kijel-
ző) gombot a „V ehicle Settings”
(gépjármű-beállítások) kiválasztásá-
hoz, majd nyomja meg és tartsa az
gombot.
3 Nyomja meg / gombot az
„Oil Maintenance” (olajcsere) kivá-
lasztásához, majd nyomja meg az
gombot.
4 Nyomja meg a / gombot a
„Yes” (igen) kiválasztásához, majd
nyomja meg az gombot.
A visszaállítási művelet befejeztével a
többfunkciós információs kijelzőn üzenet
jelenik meg.
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes
üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okoz-
hatnak, mint például gyulladást,
bőrrákot stb., tehát kerülni kell a tar-
tós és ismételt érintkezést. A hasz-
nált motorolajat szappannal és víz-
zel alaposan mossa le a kezéről.

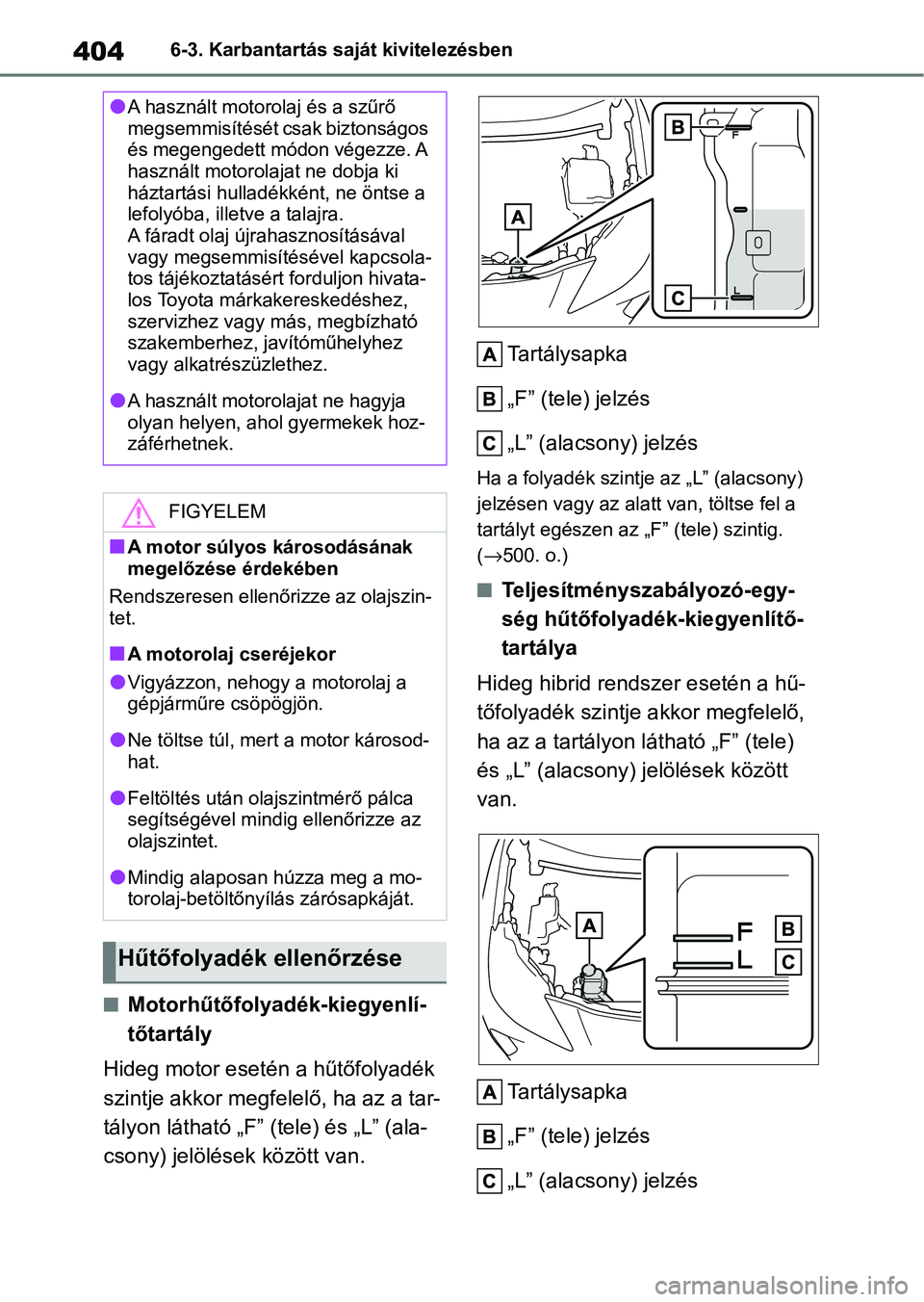

4046-3. Karbantartás saját kivitelezésben
nMotorhűtőfolyadék-kiegyenlí-
tőtartály
Hideg motor esetén a hűtőfolyadék
szintje akkor megfelelő, ha az a tar-
tályon látható „F” (tele) és „L” (ala-
csony) jelölések között van. Tartálysapka
„F” (tele) jelzés
„L” (alacsony) jelzés
Ha a folyadék szintje az „L” (alacsony)
jelzésen vagy az alatt van, töltse fel a
tartályt egészen az „F” (tele) szintig.
(
→500. o.)
nTeljesítményszabályozó-egy-
ség hűtőfolyadék-kiegyenlítő-
tartálya
Hideg hibrid rendszer esetén a hű-
tőfolyadék szintje akkor megfelelő,
ha az a tartályon látható „F” (tele)
és „L” (alacsony) jelölések között
van.
Tartálysapka
„F” (tele) jelzés
„L” (alacsony) jelzés
lA használt motoro laj és a szűrő
megsemmisítését csak biztonságos
és megengedett módon végezze. A
használt motorolajat ne dobja ki
háztartási hulladékként, ne öntse a
lefolyóba, illetve a talajra.
A fáradt olaj újr ahasznosításával
vagy megsemmisítésével kapcsola-
tos tájékoztatásért forduljon hivata-
los Toyota márkakereskedéshez,
szervizhez vagy más, megbízható
szakemberhez, javítóműhelyhez
vagy alkatrészüzlethez.
lA használt motorolajat ne hagyja
olyan helyen, ahol gyermekek hoz-
záférhetnek.
FIGYELEM
nA motor súlyos károsodásának
megelőzése érdekében
Rendszeresen ellenőrizze az olajszin-
tet.
nA motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a
gépjárműre csöpögjön.
lNe töltse túl, mert a motor károsod-
hat.
lFeltöltés után olajszintmérő pálca
segítségével mindig ellenőrizze az
olajszintet.
lMindig alaposan húzza meg a mo-
torolaj-betöltőnyílás zárósapkáját.
Hűtőfolyadék ellenőrzése

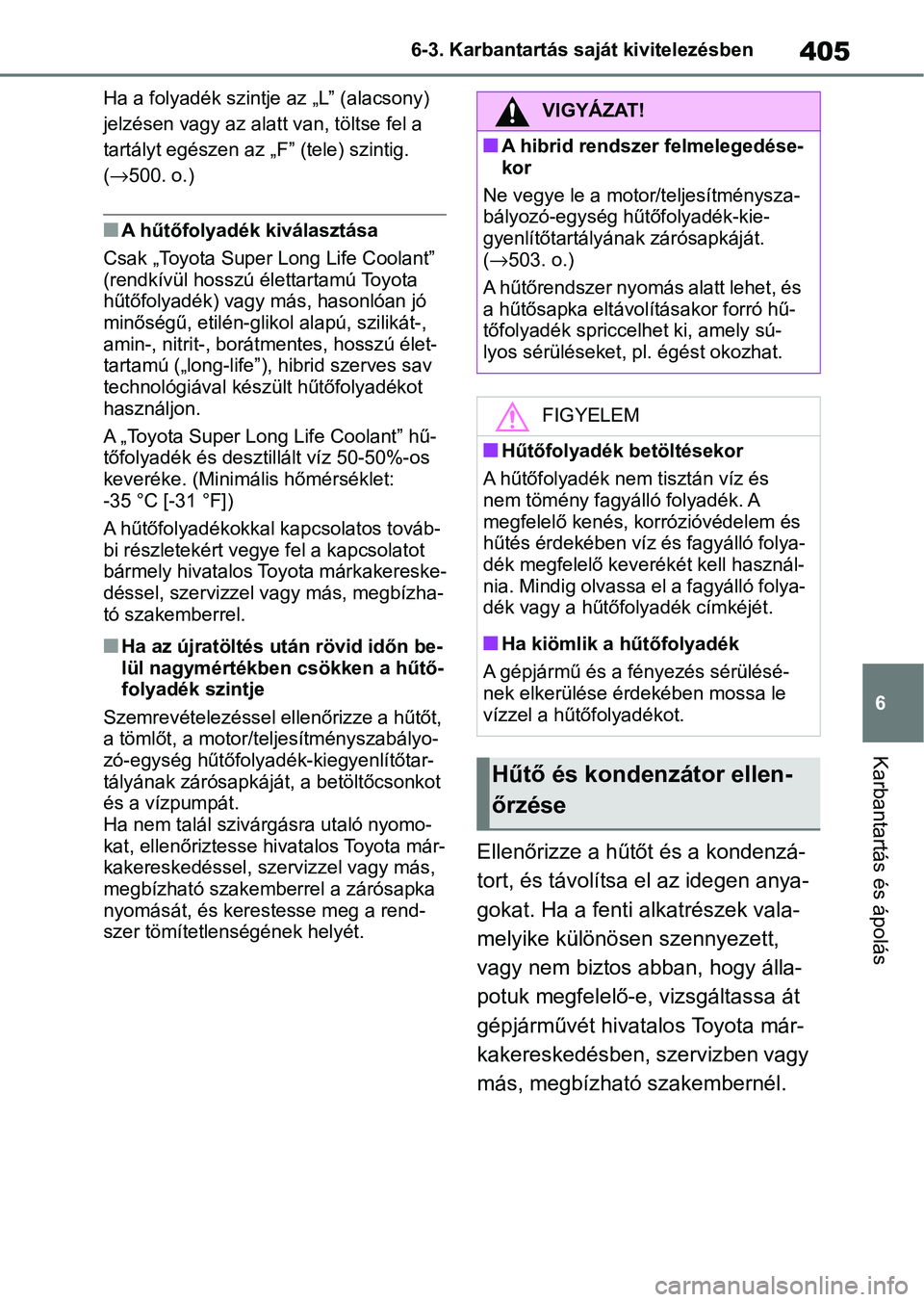

405
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Ha a folyadék szintje az „L” (alacsony)
jelzésen vagy az alatt van, töltse fel a
tartályt egészen az „
F” (tele) szintig.
(→500. o.)
nA hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant”
(rendkívül hosszú élettartamú Toyota
hűtőfolyadék) vagy más, hasonlóan jó
minőségű, etilén-glikol alapú, szilikát-,
amin-, nitrit-, borátmentes, hosszú élet-
tartamú („long-life”), hibrid szerves sav
technológiával készült hűtőfolyadékot
használjon.
A „Toyota Super Lon g Life Coolant” hű-
tőfolyadék és desztillált víz 50-50%-os
keveréke. (Minimá lis hőmérséklet:
-35 °C [-31 °F])
A hűtőfolyadékokkal kapcsolatos továb-
bi részletekért vegye fel a kapcsolatot
bármely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbízha-
tó szakemberrel.
nHa az újratöltés után rövid időn be-
lül nagymértékben csökken a hűtő-
folyadék szintje
Szemrevételezéssel e llenőrizze a hűtőt,
a tömlőt, a m otor/teljesítményszabályo-
zó-egység hűtőfolyadé k-kiegyenlítőtar-
tályának zárósapkáját, a betöltőcsonkot
és a vízpumpát.
Ha nem talál szivárgásra utaló nyomo-
kat, ellenőriztesse hivatalos Toyota már-
kakereskedéssel, sze rvizzel vagy más,
megbízható szakemberrel a zárósapka
nyomását, és kerestesse meg a rend-
szer tömítetlenségének helyét.
Ellenőrizze a hűtőt és a kondenzá-
tort, és távolítsa el az idegen anya-
gokat. Ha a fenti alkatrészek vala-
melyike különösen szennyezett,
vagy nem biztos abban, hogy álla-
potuk megfelelő-e, vizsgáltassa át
gépjárművét hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél.
VIGYÁZAT!
nA hibrid rendszer felmelegedése-
kor
Ne vegye le a moto r/teljesítménysza-
bályozó-egység hűtőfolyadék-kie-
gyenlítőtartályának zárósapkáját.
(→503. o.)
A hűtőrendszer nyomás alatt lehet, és
a hűtősapka eltávolításakor forró hű-
tőfolyadék spriccelhet ki, amely sú-
lyos sérüléseket, pl. égést okozhat.
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és
nem tömény fagyálló folyadék. A
megfelelő kenés, korrózióvédelem és
hűtés érdekében víz és fagyálló folya-
dék megfelelő keve rékét kell használ-
nia. Mindig olvassa el a fagyálló folya-
dék vagy a hűtőfolyadék címkéjét.
nHa kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésé-
nek elkerülése érdekében mossa le
vízzel a hűtőfolyadékot.
Hűtő és kondenzátor ellen-
őrzése

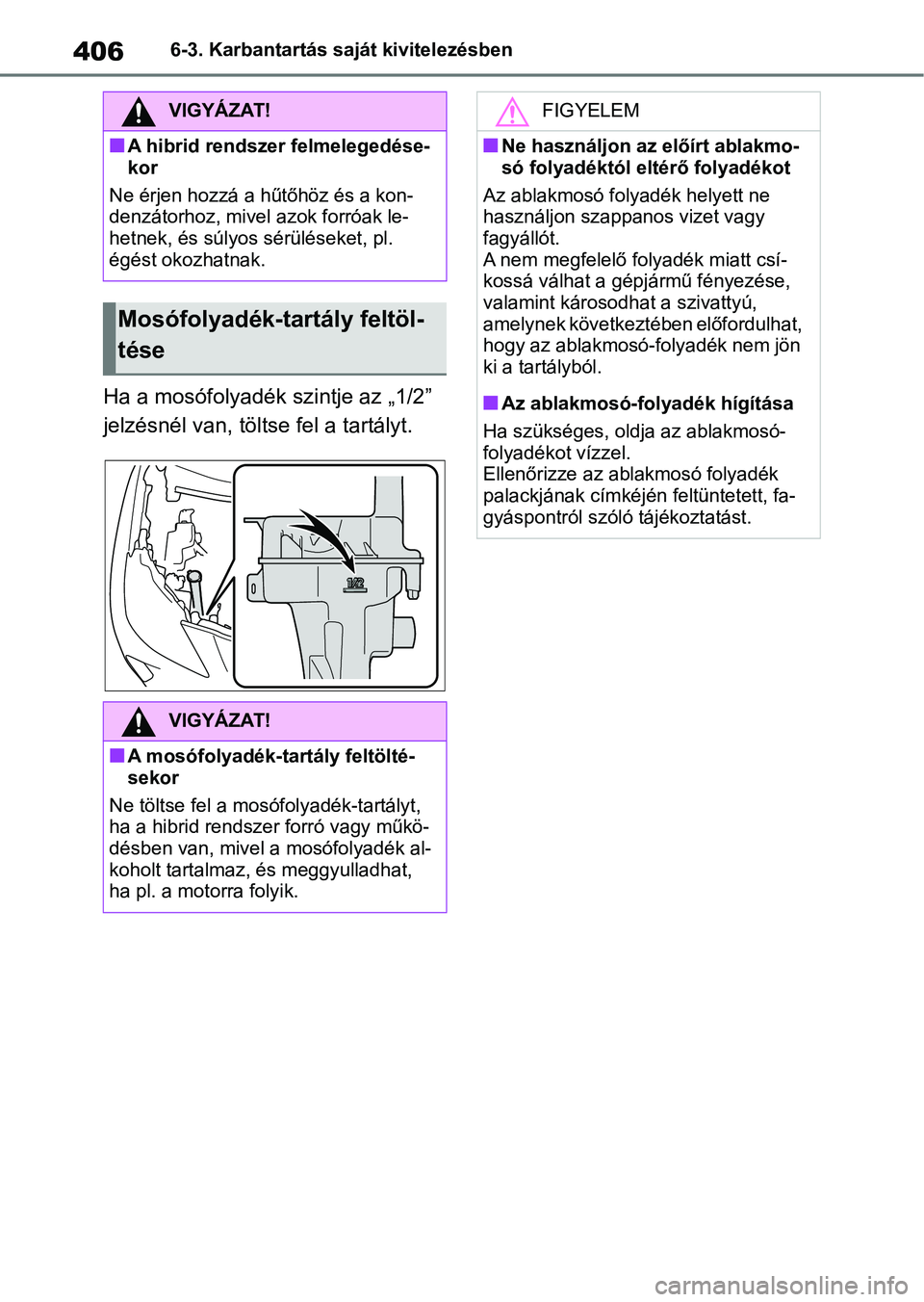

4066-3. Karbantartás saját kivitelezésben
Ha a mosófolyadék szintje az „1/2”
jelzésnél van, töltse fel a tartályt.
VIGYÁZAT!
nA hibrid rendszer felmelegedése-
kor
Ne érjen hozzá a hűtőhöz és a kon-
denzátorhoz, mivel azok forróak le-
hetnek, és súlyos sérüléseket, pl.
égést okozhatnak.
Mosófolyadék-tartály feltöl-
tése
VIGYÁZAT!
nA mosófolyadék-tartály feltölté-
sekor
Ne töltse fel a mosó folyadék-tartályt,
ha a hibrid rendszer forró vagy műkö-
désben van, mivel a mosófolyadék al-
koholt tartalmaz, és meggyulladhat,
ha pl. a motorra folyik.
FIGYELEM
nNe használjon az előírt ablakmo-
só folyadéktól eltérő folyadékot
Az ablakmosó folyadék helyett ne
használjon szappanos vizet vagy
fagyállót.
A nem megfelelő folyadék miatt csí-
kossá válhat a gépj ármű fényezése,
valamint károsodhat a szivattyú,
amelynek következtében előfordulhat,
hogy az ablakmosó-folyadék nem jön
ki a tartályból.
nAz ablakmosó-folyadék hígítása
Ha szükséges, oldj a az ablakmosó-
folyadékot vízzel.
Ellenőrizze az ablakmosó folyadék
palackjának címkéjén feltüntetett, fa-
gyáspontról szóló tájékoztatást.

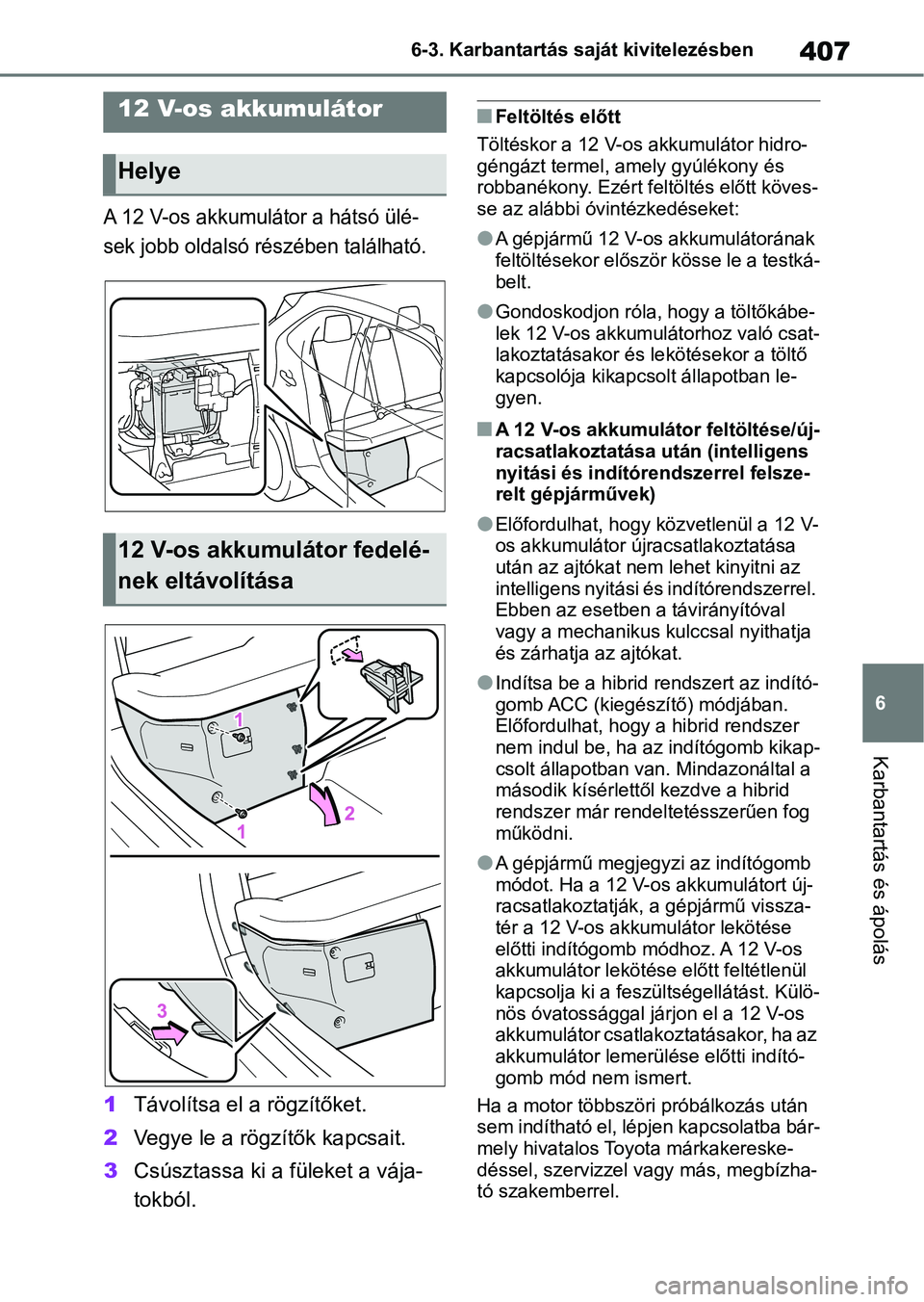

407
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
A 12 V-os akkumulátor a hátsó ülé-
sek jobb oldalsó részében található.
1
Távolítsa el a rögzítőket.
2 Vegye le a rögzítők kapcsait.
3 Csúsztassa ki a füleket a vája-
tokból.
nFeltöltés előtt
Töltéskor a 12 V-os akkumulátor hidro-
géngázt termel, amely gyúlékony és
robbanékony. Ezért feltöltés előtt köves-
se az alábbi óvintézkedéseket:
lA gépjármű 12 V-os akkumulátorának
feltöltésekor először kösse le a testká-
belt.
lGondoskodjon róla, hogy a töltőkábe-
lek 12 V-os akkumulátorhoz való csat-
lakoztatásakor és le kötésekor a töltő
kapcsolója kikapcsolt állapotban le-
gyen.
nA 12 V-os akkumulá tor feltöltése/új-
racsatlakoztatása után (intelligens
nyitási és indítór endszerrel felsze-
relt gépjárművek)
lElőfordulhat, hogy közvetlenül a 12 V-
os akkumulátor újracsatlakoztatása
után az ajtókat nem l ehet kinyitni az
intelligens nyitási és indítórendszerrel.
Ebben az esetben a távirányítóval
vagy a mechanikus kulccsal nyithatja
és zárhatja az ajtókat.
lIndítsa be a hibrid rendszert az indító-
gomb ACC (kiegészítő) módjában.
Előfordulhat, hogy a hibrid rendszer
nem indul be, ha az indítógomb kikap-
csolt állapotban van. Mindazonáltal a
második kísérlettő l kezdve a hibrid
rendszer már rende ltetésszerűen fog
működni.
lA gépjármű megjegyzi az indítógomb
módot. Ha a 12 V-os akkumulátort új-
racsatlakoztatják, a gépjármű vissza-
tér a 12 V-os akku mulátor lekötése
előtti indítógomb módhoz. A 12 V-os
akkumulátor lekötése előtt feltétlenül
kapcsolja ki a feszü ltségellátást. Külö-
nös óvatossággal járjon el a 12 V-os
akkumulátor csatlakoz tatásakor, ha az
akkumulátor lemerü lése előtti indító-
gomb mód nem ismert.
Ha a motor többszöri próbálkozás után
sem indítható el, lépjen kapcsolatba bár-
mely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más, megbízha-
tó szakemberrel.
12 V-os akkumulátor
Helye
12 V-os akkumulátor fedelé-
nek eltávolítása

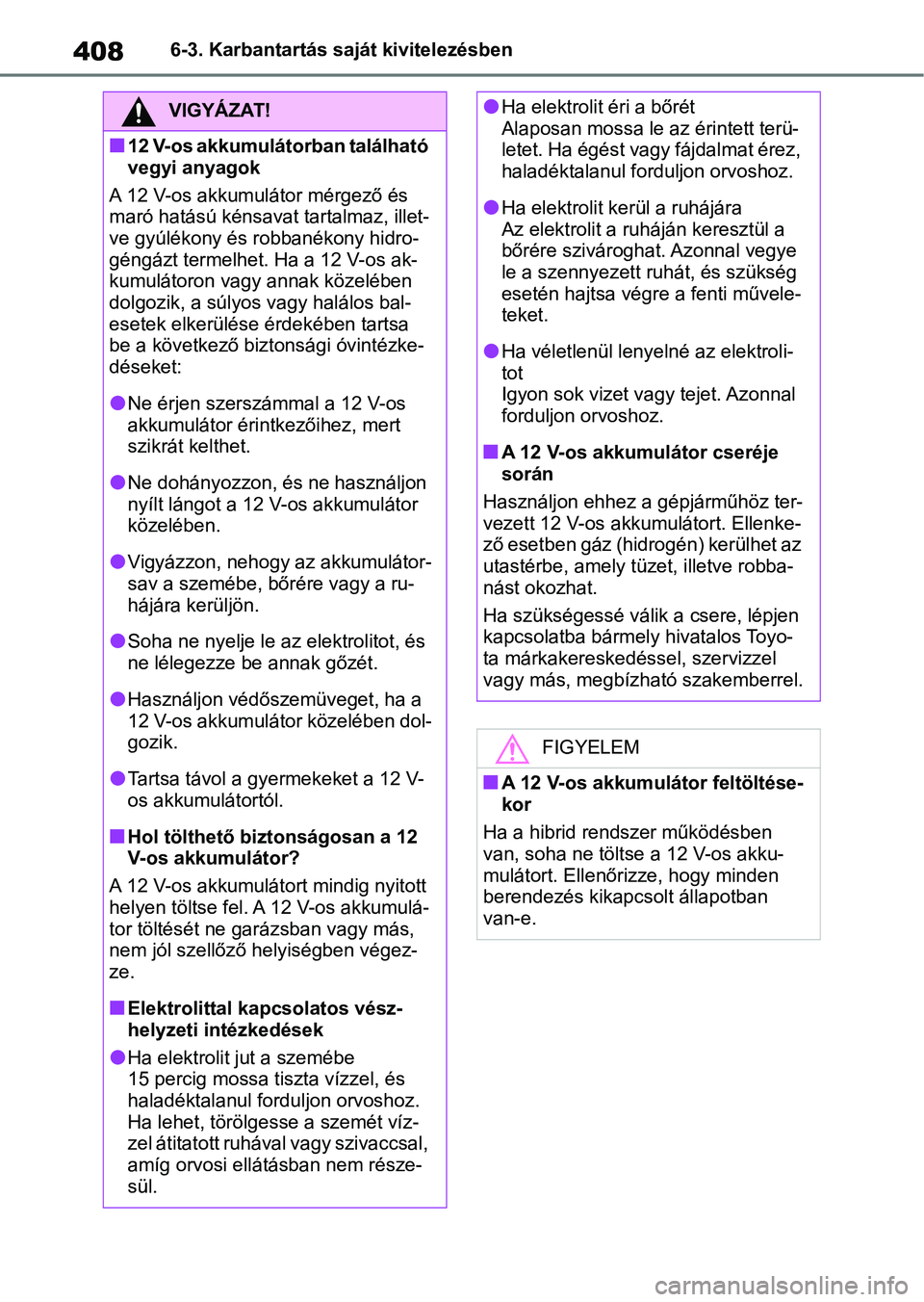

4086-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
n12 V-os akkumulátorban található
vegyi anyagok
A 12 V-os akkumulátor mérgező és
maró hatású kénsavat tartalmaz, illet-
ve gyúlékony és robbanékony hidro-
géngázt termelhet. Ha a 12 V-os ak-
kumulátoron vagy annak közelében
dolgozik, a súlyos vagy halálos bal-
esetek elkerülése érdekében tartsa
be a következő biztonsági óvintézke-
déseket:
lNe érjen szerszámmal a 12 V-os
akkumulátor érintkezőihez, mert
szikrát kelthet.
lNe dohányozzon, és ne használjon
nyílt lángot a 12 V-os akkumulátor
közelében.
lVigyázzon, nehogy az akkumulátor-
sav a szemébe, bőrére vagy a ru-
hájára kerüljön.
lSoha ne nyelje le az elektrolitot, és
ne lélegezze be annak gőzét.
lHasználjon védőszemüveget, ha a
12 V-os akkumulátor közelében dol-
gozik.
lTartsa távol a gy ermekeket a 12 V-
os akkumulátortól.
nHol tölthető biztonságosan a 12
V-os akkumulátor?
A 12 V-os akkumulátort mindig nyitott
helyen töltse fel. A 12 V-os akkumulá-
tor töltését ne garázsban vagy más,
nem jól szellőző helyiségben végez-
ze.
nElektrolittal kapcsolatos vész-
helyzeti intézkedések
lHa elektrolit jut a szemébe
15 percig mossa ti szta vízzel, és
haladéktalanul forduljon orvoshoz.
Ha lehet, törölgesse a szemét víz-
zel átitatott ruháva l vagy szivaccsal,
amíg orvosi ellátá sban nem része-
sül.
lHa elektrolit éri a bőrét
Alaposan mossa le az érintett terü-
letet. Ha égést vagy fájdalmat érez,
haladéktalanul forduljon orvoshoz.
lHa elektrolit kerül a ruhájára
Az elektrolit a ruháján keresztül a
bőrére szivároghat. Azonnal vegye
le a szennyezett r uhát, és szükség
esetén hajtsa végr e a fenti művele-
teket.
lHa véletlenül lenyelné az elektroli-
tot
Igyon sok vizet vagy tejet. Azonnal
forduljon orvoshoz.
nA 12 V-os akkumulátor cseréje
során
Használjon ehhez a gépjárműhöz ter-
vezett 12 V-os akkumulátort. Ellenke-
ző esetben gáz (hidrogén) kerülhet az
utastérbe, amely tüzet, illetve robba-
nást okozhat.
Ha szükségessé vál ik a csere, lépjen
kapcsolatba bármely hivatalos Toyo-
ta márkakereskedé ssel, szervizzel
vagy más, megbízható szakemberrel.
FIGYELEM
nA 12 V-os akkumulátor feltöltése-
kor
Ha a hibrid rendszer működésben
van, soha ne töltse a 12 V-os akku-
mulátort. Ellenőrizze, hogy minden
berendezés kikapcsolt állapotban
van-e.
