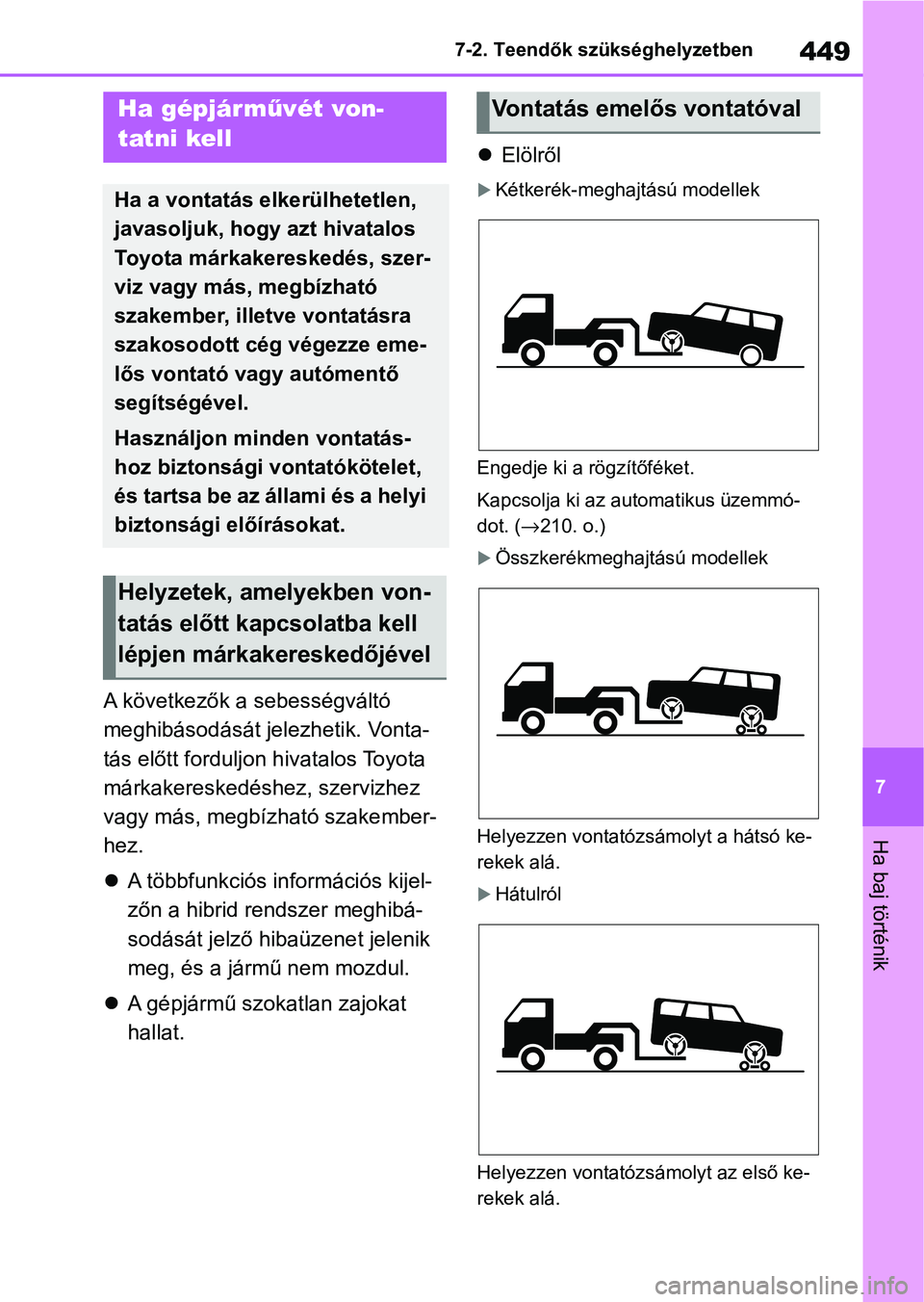

TOYOTA YARIS CROSS 2021 Kezelési útmutató (in Hungarian)

449
7
7-2. Teendők szükséghelyzetben
Ha baj történik
7-2.Teendők szükséghelyzetben
A következők a sebességváltó
meghibásodását jelezhetik. Vonta-
tás előtt forduljon hivatalos Toyota
márkakereskedéshez, szervizhez
vagy más, megbízható szakember-
hez.

A többfunkciós információs kijel-
zőn a hibrid rendszer meghibá-
sodását jelző hibaüzenet jelenik
meg, és a jármű nem mozdul.
 A gépjármű szokatlan zajokat
hallat. 
Elölről
Kétkerék-meghajtású modellek
Engedje ki a rögzítőféket.
Kapcsolja ki az automatikus üzemmó-
dot. ( →210. o.)
Összkerékmeghajtású modellek
Helyezzen vontató zsámolyt a hátsó ke-
rekek alá.
Hátulról
Helyezzen vontatózsámolyt az első ke-
rekek alá.
Ha gépjárművét von-
tatni kell
Ha a vontatás elkerülhetetlen,
javasoljuk, hogy azt hivatalos
Toyota márkakereskedés, szer-
viz vagy más, megbízható
szakember, illetve vontatásra
szakosodott cég végezze eme-
lős vontató vagy autómentő
segítségével.
Használjon minden vontatás-
hoz biztonsági vontatókötelet,
és tartsa be az állami és a helyi
biztonsági előírásokat.
Helyzetek, amelyekben von-
tatás előtt kapcsolatba kell
lépjen márkakereskedőjével
Vontatás emelős vontatóval

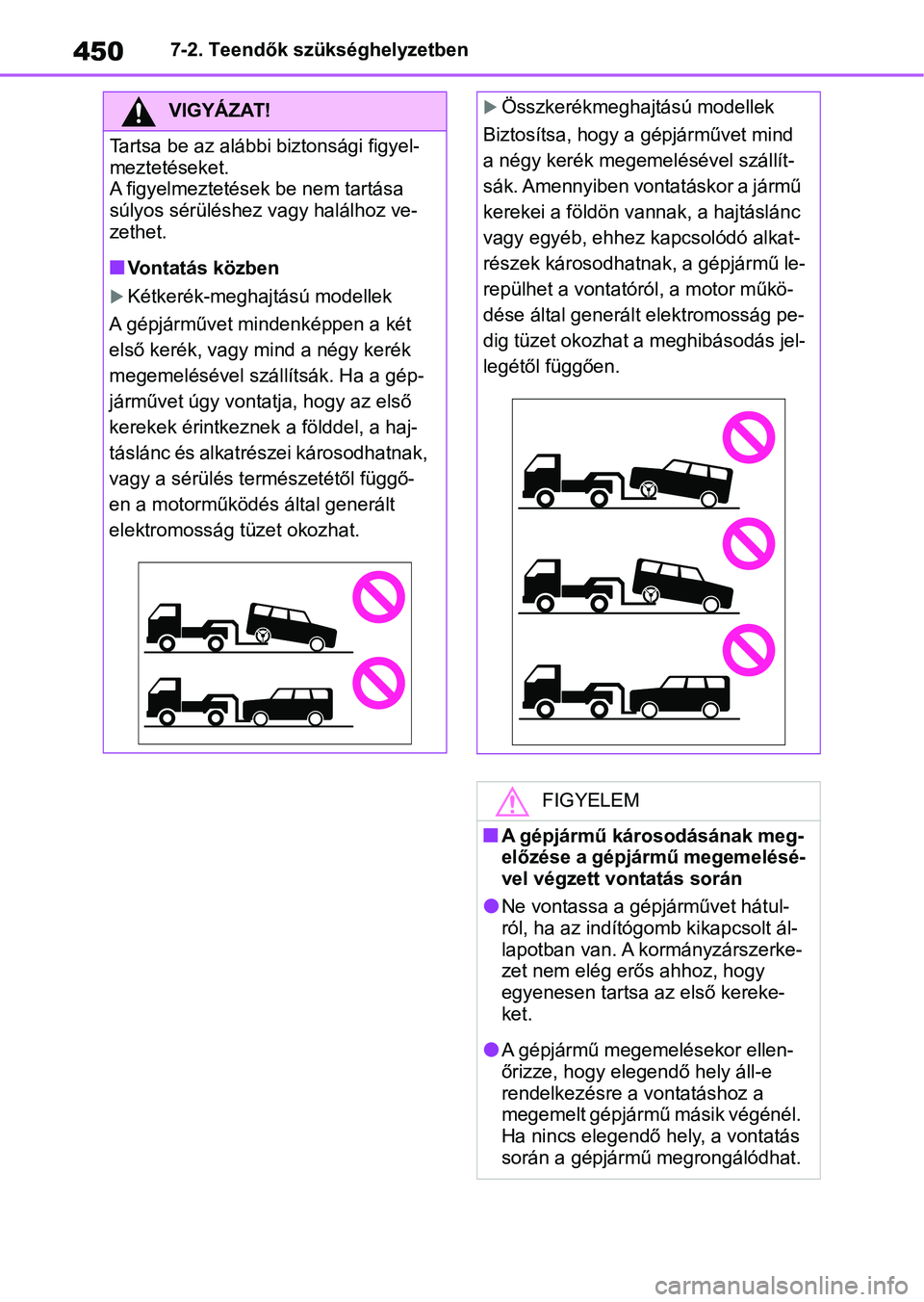

4507-2. Teendők szükséghelyzetben
VIGYÁZAT!
Tartsa be az alábbi biztonsági figyel-
meztetéseket.
A figyelmeztetések be nem tartása
súlyos sérüléshez vagy halálhoz ve-
zethet.
nVontatás közben
Kétkerék-meghajtású modellek
A gépjárművet mindenképpen a két
első kerék, vagy mind a négy kerék
megemelésével szállítsák. Ha a gép-
járművet úgy vontatja, hogy az első
kerekek érintkeznek a földdel, a haj-
táslánc és alkatrészei károsodhatnak,
vagy a sérülés természetétől függő-
en a motorműködés által generált
elektromosság tüzet okozhat.
Összkerékmeghajtású modellek
Biztosítsa, hogy a gépjárművet mind
a négy kerék megemelésével szállít-
sák. Amennyiben vontatáskor a jármű
kerekei a földön vannak, a hajtáslánc
vagy egyéb, ehhez kapcsolódó alkat-
részek károsodhatnak, a gépjármű le-
repülhet a vontatóról, a motor műkö-
dése által generált elektromosság pe-
dig tüzet okozhat a meghibásodás jel-
legétől függően.
FIGYELEM
nA gépjármű károsodásának meg-
előzése a gépjármű megemelésé-
vel végzett vontatás során
lNe vontassa a gépjárművet hátul-
ról, ha az indítógomb kikapcsolt ál-
lapotban van. A kormányzárszerke-
zet nem elég erős ahhoz, hogy
egyenesen tartsa az első kereke-
ket.
lA gépjármű megemelésekor ellen-
őrizze, hogy elegendő hely áll-e
rendelkezésre a vontatáshoz a
megemelt gépjármű másik végénél.
Ha nincs elegendő hely, a vontatás
során a gépjármű megrongálódhat.

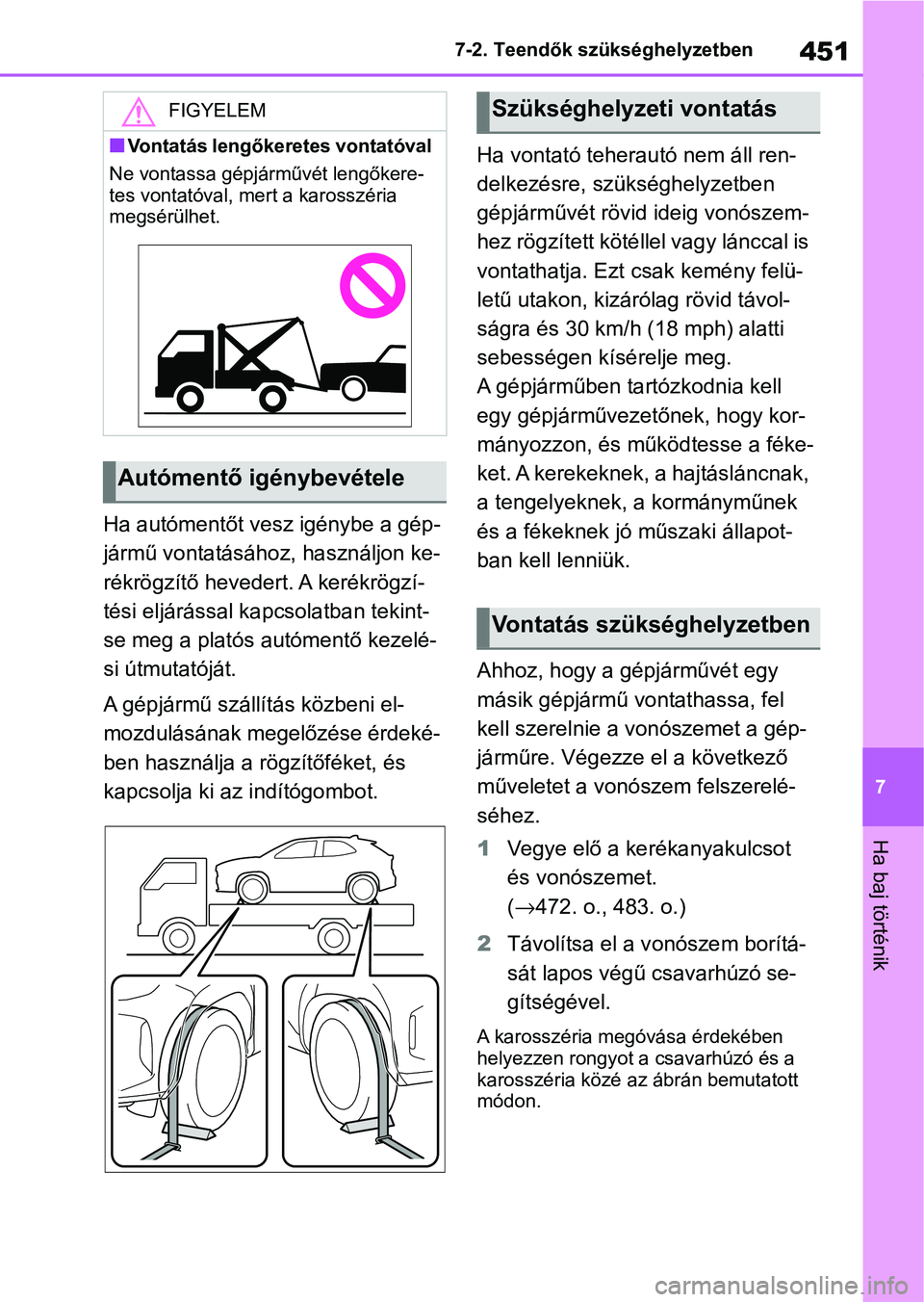

451
7
7-2. Teendők szükséghelyzetben
Ha baj történik
Ha autómentőt vesz igénybe a gép-
jármű vontatásához
, használjon ke-
rékrögzítő hevedert. A kerékrögzí-
tési eljárással kapcsolatban tekint-
se meg a platós a utómentő kezelé-
si útmutatóját.
A gépjármű szállítás közbeni el-
mozdulásának megelőzése érdeké-
ben használja a rögzítőféket, és
kapcsolja ki az indítógombot. Ha vontató teherautó nem áll ren-
delkezésre, szükséghelyzetben
gépjárművét rövid ideig vonószem-
hez rögzített kötéllel vagy lánccal is
vontathatja. Ezt csak kemény felü-
letű utakon, kizárólag rövid távol-
ságra és 30 km/h (18 mph) alatti
sebességen kísérelje meg.
A gépjárműben tartózkodnia kell
egy gépjárművezetőnek, hogy kor-
mányozzon, és működtesse a féke-
ket. A kerekeknek, a hajtásláncnak,
a tengelyeknek, a kormányműnek
és a fékeknek jó műszaki állapot-
ban kell lenniük.
Ahhoz, hogy a gépjárművét egy
másik gépjármű vontathassa, fel
kell szerelnie a vonószemet a gép-
járműre. Végezze el a következő
műveletet a vonó
szem felszerelé-
séhez.
1 Vegye elő a kerékanyakulcsot
és vonószemet.
(→ 472. o., 483. o.)
2 Távolítsa el a v onószem borítá-
sát lapos végű csavarhúzó se-
gítségével.
A karosszéria megóvása érdekében
helyezzen rongyot a csavarhúzó és a
karosszéria közé az ábrán bemutatott
módon.
FIGYELEM
nVontatás lengőkeretes vontatóval
Ne vontassa gépjárművét lengőkere-
tes vontatóval, mert a karosszéria
megsérülhet.
Autómentő igénybevétele
Szükséghelyzeti vontatás
Vontatás szükséghelyzetben

4527-2. Teendők szükséghelyzetben
„A” típus
„B” típus
3 Helyezze a vonószemet a lyuk-
ba, majd kézzel kissé húzza
meg.
„A” típus
„B” típus
4 Kerékanyakulcs
*1, 2 vagy ke-
mény fémrúd segítségével húz-
za meg teljesen a vonószemet.
*1: Felszereltségtől függően
*2: Ha a gépjárműve nincs kerékanya- kulccsal felszerelv e, megvásárolhat-
ja azt bármely hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízhat ó szakembertől.
„A” típus
„B” típus

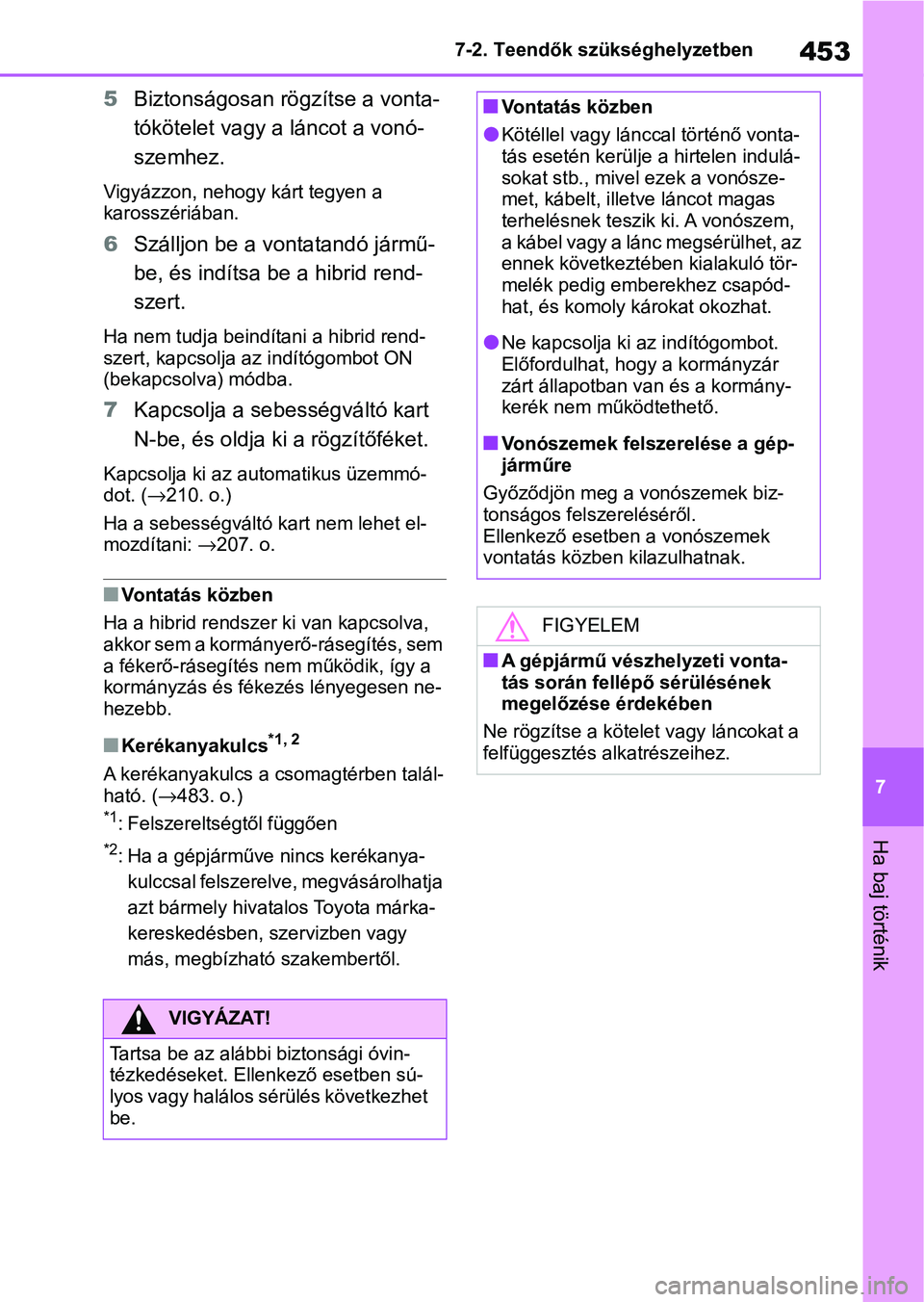

453
7
7-2. Teendők szükséghelyzetben
Ha baj történik
5
Biztonságosan rögzítse a vonta-
tókötelet vagy a láncot a vonó-
szemhez.
Vigyázzon, nehogy kárt tegyen a
karosszériában.
6 Szálljon be a von tatandó jármű-
be, és indítsa be a hibrid rend-
szert.
Ha nem tudja beindítani a hibrid rend-
szert, kapcsolja a z indítógombot ON
(bekapcsolva) módba.
7 Kapcsolja a sebességváltó kart
N-be, és oldja ki a rögzítőféket.
Kapcsolja ki az au tomatikus üzemmó-
dot. ( →210. o.)
Ha a sebességváltó kart nem lehet el-
mozdítani: →207. o.
nVontatás közben
Ha a hibrid rendszer ki van kapcsolva,
akkor sem a kormányerő-rásegítés, sem
a fékerő-rásegítés ne m működik, így a
kormányzás és fékezés lényegesen ne-
hezebb.
nKerékanyakulcs*1, 2
A kerékanyakulcs a csomagtérben talál-
ható. ( →483. o.)
*1: Felszereltségtől függően
*2: Ha a gépjárműve nincs kerékanya-
kulccsal felszerelve, megvásárolhatja
azt bármely hivatalos Toyota márka-
kereskedésben, szervizben vagy
más, megbízható szakembertől.
VIGYÁZAT!
Tartsa be az alábbi biztonsági óvin-
tézkedéseket. Ellenkező esetben sú-
lyos vagy halálos sérülés következhet
be.
nVontatás közben
lKötéllel vagy lánccal történő vonta-
tás esetén kerülje a hirtelen indulá-
sokat stb., mivel ezek a vonósze-
met, kábelt, illetve láncot magas
terhelésnek teszik ki. A vonószem,
a kábel vagy a lánc megsérülhet, az
ennek következtében kialakuló tör-
melék pedig emberekhez csapód-
hat, és komoly károkat okozhat.
lNe kapcsolja ki az indítógombot.
Előfordulhat, hogy a kormányzár
zárt állapotban van és a kormány-
kerék nem működtethető.
nVonószemek felszerelése a gép-
járműre
Győződjön meg a vonószemek biz-
tonságos felszereléséről.
Ellenkező esetben a vonószemek
vontatás közben kilazulhatnak.
FIGYELEM
nA gépjármű vészhelyzeti vonta-
tás során fellépő sérülésének
megelőzése érdekében
Ne rögzítse a kötelet vagy láncokat a
felfüggesztés alkatrészeihez.

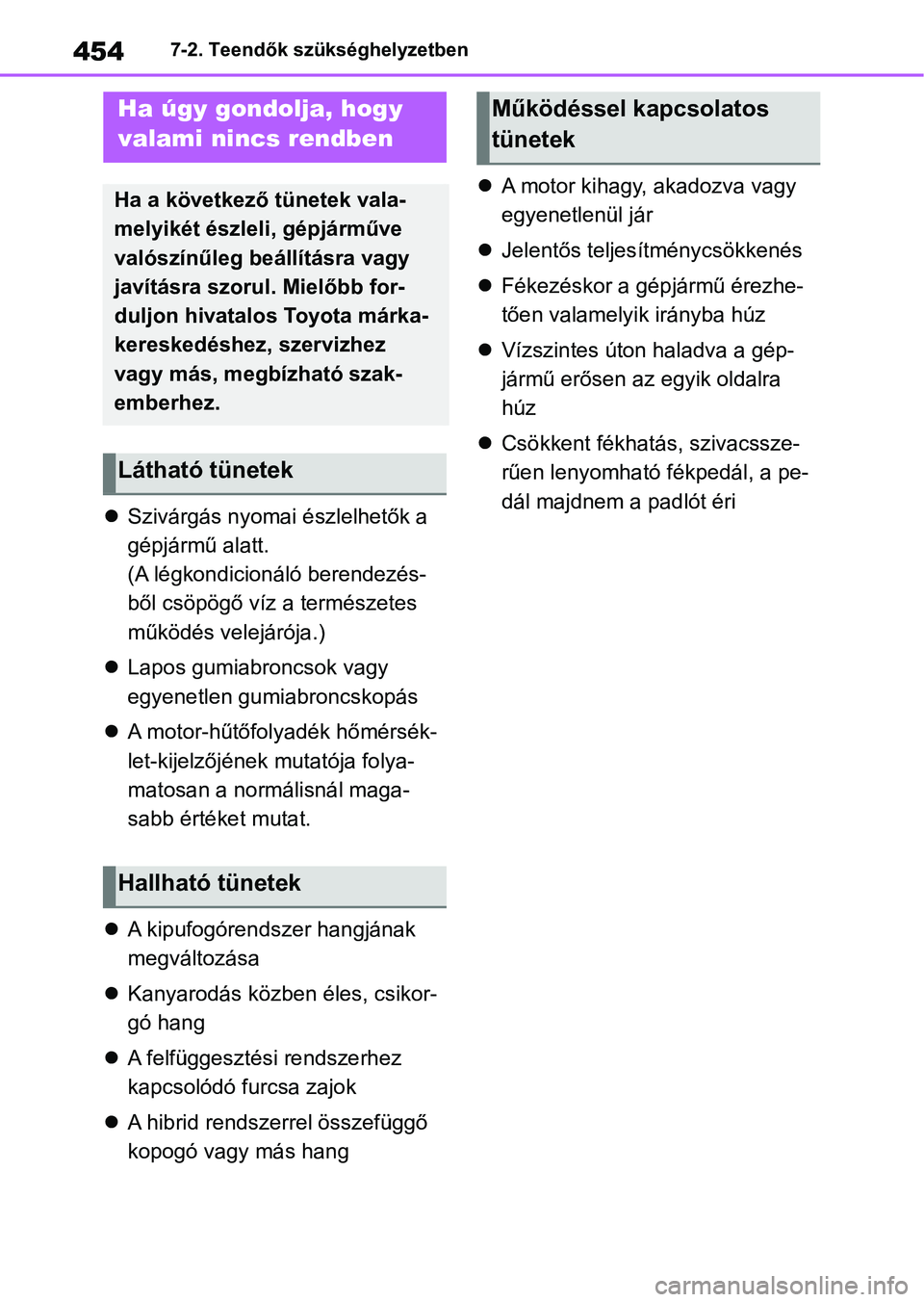

4547-2. Teendők szükséghelyzetben
Szivárgás nyomai észlelhetők a
gépjármű alatt.
(A légkondicionáló berendezés-
ből csöpögő víz a természetes
működés velejárója.)
 Lapos gumiabroncsok vagy
egyenetlen gumiabroncskopás
 A motor-hűtőfolyadék hőmérsék-
let-kijelzőjének mutatója folya-
matosan a normálisnál maga-
sabb értéket mutat.
 A kipufogórendszer hangjának
megváltozása
 Kanyarodás közb en éles, csikor-
gó hang
 A felfüggesztési rendszerhez
kapcsolódó furcsa zajok
 A hibrid rendszerrel összefüggő
kopogó vagy más hang 
A motor kihagy, akadozva vagy
egyenetlenül jár
 Jelentős teljes ítménycsökkenés
 Fékezéskor a gépjármű érezhe-
tően valamelyik irányba húz
 Vízszintes úton haladva a gép-
jármű erősen az egyik oldalra
húz
 Csökkent fékhatás, szivacssze-
rűen lenyomható fékpedál, a pe-
dál majdnem a padlót éri
Ha úgy gondolja, hogy
valami nincs rendben
Ha a következő tünetek vala-
melyikét észle li, gépjárműve
valószínűleg beállításra vagy
javításra szorul. Mielőbb for-
duljon hivatalos Toyota márka-
kereskedéshez, szervizhez
vagy más, megbízható szak-
emberhez.
Látható tünetek
Hallható tünetek
Működéssel kapcsolatos
tünetek

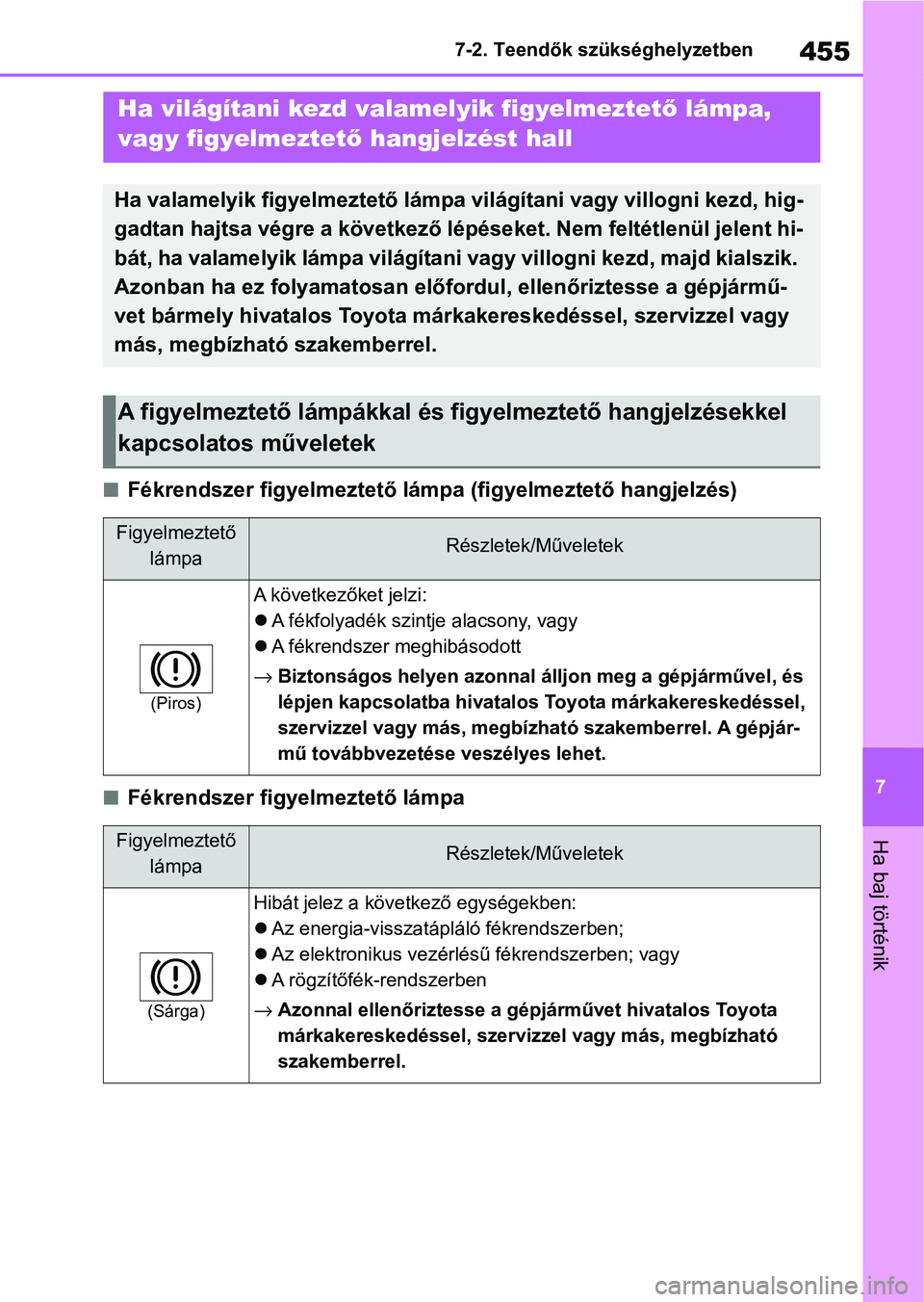

455
7
7-2. Teendők szükséghelyzetben
Ha baj történik
nFékrendszer figyelmeztető lámp
a (figyelmeztető hangjelzés)
nFékrendszer figyelmeztető lámpa
Ha világítani kezd valamelyik figyelmeztet ő lámpa,
vagy figyelmeztet ő hangjelzést hall
Ha valamelyik figyelmeztető lámpa világítani vagy villogni kezd , hig-
gadtan hajtsa végre a következő lépéseket. Nem feltétlenül jele nt hi-
bát, ha valamelyik lámpa világít ani vagy villogni kezd, majd kialszik.
Azonban ha ez folyamatosan előfo rdul, ellenőriztesse a gépjármű-
vet bármely hivatalos Toyota márkakereskedéssel, szervizzel vag y
más, megbízható szakemberrel.
A figyelmeztető lámpákkal és figyelmeztető hangjelzésekkel
kapcsolatos műveletek
Figyelmeztető lámpaRészletek/Műveletek
(Piros)
A következőket jelzi:
A fékfolyadék szintje alacsony, vagy
 A fékrendszer meghibásodott
→ Biztonságos helyen azonnal á lljon meg a gépjárművel, és
lépjen kapcsolatba hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható szakemberrel. A gépjár-
mű továbbvezetése veszélyes lehet.
Figyelmeztető lámpaRészletek/Műveletek
(Sárga)
Hibát jelez a következő egységekben:
Az energia-visszatápláló fékrendszerben;
 Az elektronikus vezérlésű fékrendszerben; vagy
 A rögzítőfék-rendszerben
→ Azonnal ellenőriztesse a gépjárművet hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megbízható
szakemberrel.

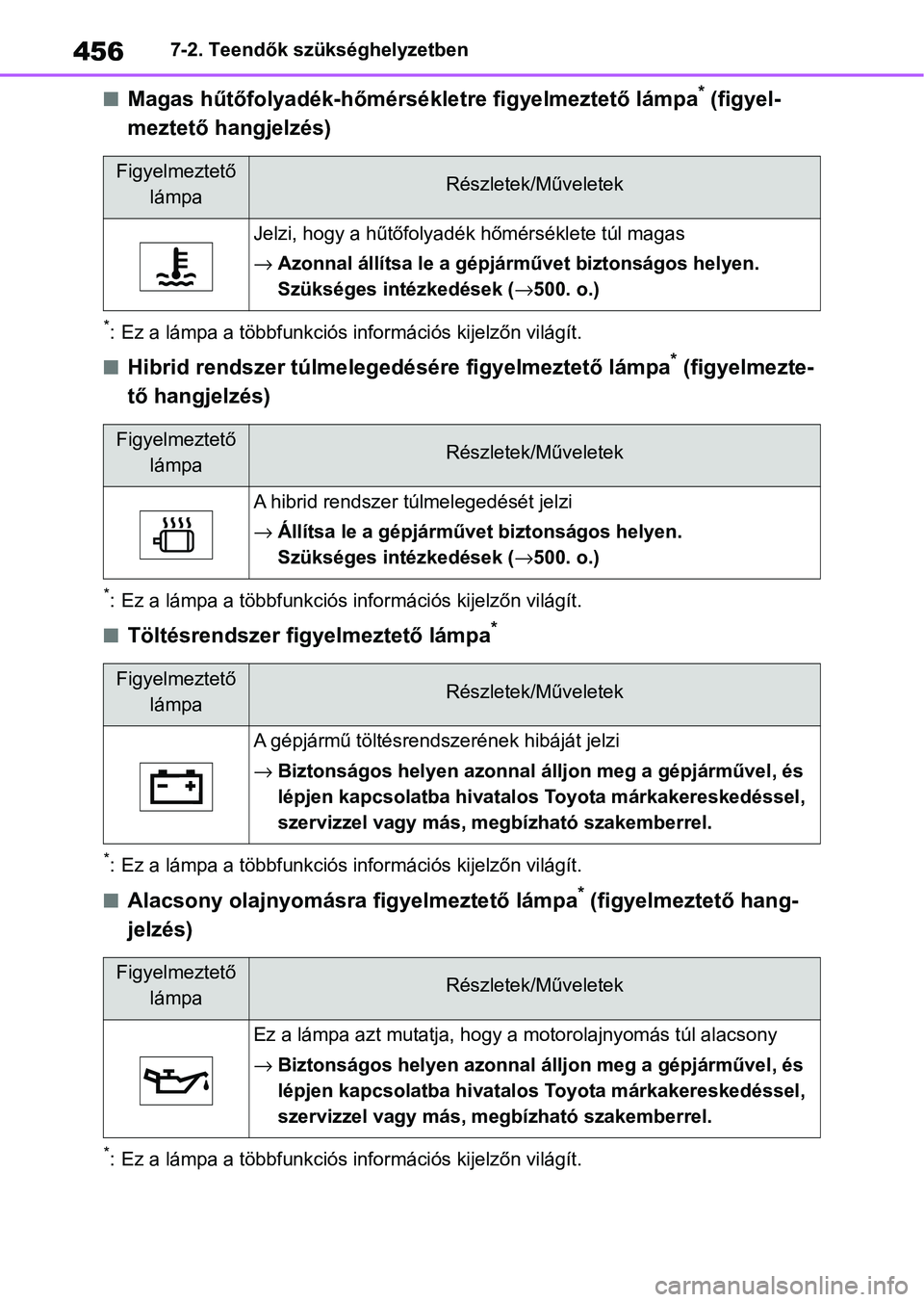

4567-2. Teendők szükséghelyzetben
nMagas hűtőfolyadék-hőmérsékletre figyelmeztető lámpa* (figyel-
meztető hangjelzés)
*: Ez a lámpa a többfunkciós i nformációs kijelzőn világít.
nHibrid rendszer túlmelegedésére figyelmeztető lámpa* (figyelmezte-
tő hangjelzés)
*: Ez a lámpa a többfunkciós i nformációs kijelzőn világít.
nTöltésrendszer figyelmeztető lámpa*
*: Ez a lámpa a többfunkciós információs kijelzőn világít.
nAlacsony olajnyomásra figyelmeztető lámpa* (figyelmeztető hang-
jelzés)
*: Ez a lámpa a többfunkciós i nformációs kijelzőn világít.
Figyelmeztető
lámpaRészletek/Műveletek
Jelzi, hogy a hűtőfolyadék hőmérséklete túl magas
→ Azonnal állítsa le a gépjárművet biztonságos helyen.
Szükséges intézkedések ( →500. o.)
Figyelmeztető
lámpaRészletek/Műveletek
A hibrid rendszer túlmelegedését jelzi
→Állítsa le a gépjárművet biztonságos helyen.
Szükséges intézkedések ( →500. o.)
Figyelmeztető
lámpaRészletek/Műveletek
A gépjármű töltésrendszerének hibáját jelzi
→Biztonságos helyen azonnal á lljon meg a gépjárművel, és
lépjen kapcsolatba hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható szakemberrel.
Figyelmeztető lámpaRészletek/Műveletek
Ez a lámpa azt mutatja, hogy a motorolajnyomás túl alacsony
→ Biztonságos helyen azonnal á lljon meg a gépjárművel, és
lépjen kapcsolatba hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható szakemberrel.

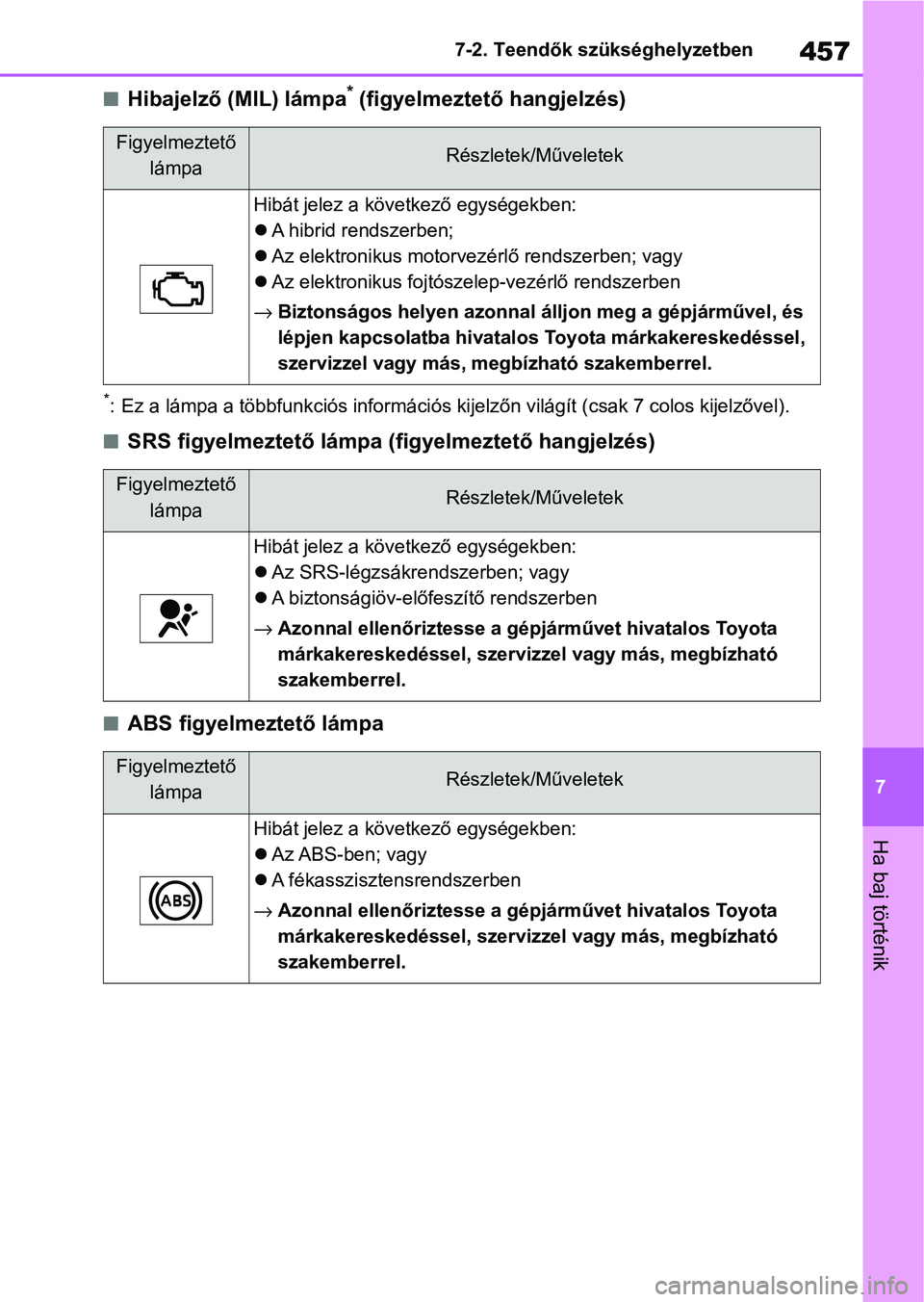

457
7
7-2. Teendők szükséghelyzetben
Ha baj történik
nHibajelző (MIL) lámpa* (figyelmeztető hangjelzés)
*: Ez a lámpa a többfunkciós info
rmációs kijelzőn világít (csak 7 colos kijelzővel).
nSRS figyelmeztető lámpa (figyelmeztető hangjelzés)
nABS figyelmeztető lámpa
Figyelmeztető
lámpaRészletek/Műveletek
Hibát jelez a következő egységekben:
A hibrid rendszerben;
 Az elektronikus motorvezérlő rendszerben; vagy
 Az elektronikus fojtószelep-vezérlő rendszerben
→ Biztonságos helyen azonnal á lljon meg a gépjárművel, és
lépjen kapcsolatba hivatalos Toyota márkakereskedéssel,
szervizzel vagy más, megbízható szakemberrel.
Figyelmeztető
lámpaRészletek/Műveletek
Hibát jelez a következő egységekben:
Az SRS-légzsákren dszerben; vagy
 A biztonságiöv-előfeszítő rendszerben
→ Azonnal ellenőriztesse a gépjárművet hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megbízható
szakemberrel.
Figyelmeztető
lámpaRészletek/Műveletek
Hibát jelez a következő egységekben:
Az ABS-ben; vagy
 A fékasszisztensrendszerben
→ Azonnal ellenőriztesse a gépjárművet hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megbízható
szakemberrel.

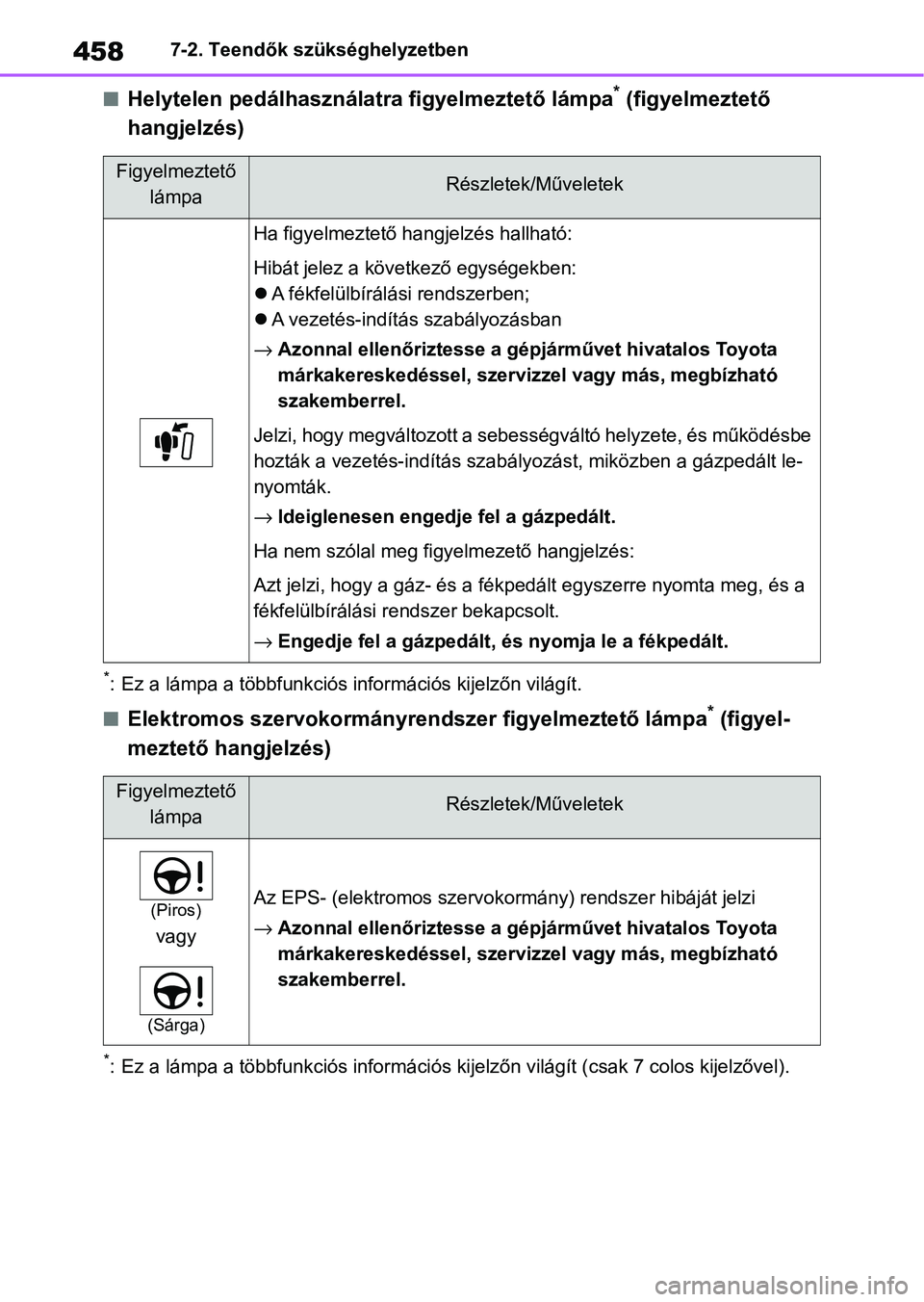

4587-2. Teendők szükséghelyzetben
nHelytelen pedálhasználatra figyelmeztető lámpa* (figyelmeztető
hangjelzés)
*: Ez a lámpa a többfunkciós i nformációs kijelzőn világít.
nElektromos szervokormányrendszer figyelmeztető lámpa* (figyel-
meztető hangjelzés)
*: Ez a lámpa a többfunkciós info rmációs kijelzőn világít (csak 7 colos kijelzővel).
Figyelmeztető
lámpaRészletek/Műveletek
Ha figyelmeztető hangjelzés hallható:
Hibát jelez a következő egységekben:
A fékfelülbírálási rendszerben;
 A vezetés-indítá s szabályozásban
→ Azonnal ellenőriztesse a gépjárművet hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megbízható
szakemberrel.
Jelzi, hogy megváltozott a sebességváltó helyzete, és működésbe
hozták a vezetés-indítás szabály ozást, miközben a gázpedált le-
nyomták.
→ Ideiglenesen engedje fel a gázpedált.
Ha nem szólal meg figyelmezető hangjelzés:
Azt jelzi, hogy a gáz- és a fékpedált egysze rre nyomta meg, és a
fékfelülbírálási r endszer bekapcsolt.
→ Engedje fel a gázpedált, é s nyomja le a fékpedált.
Figyelmeztető
lámpaRészletek/Műveletek
(Piros)
vagy
(Sárga)
Az EPS- (elektromos szervokor mány) rendszer hibáját jelzi
→ Azonnal ellenőriztesse a gépjárművet hivatalos Toyota
márkakereskedéssel, szervizzel vagy más, megbízható
szakemberrel.
