4 4-3. Funcionamento das luzes e do limpa-para-brisas
Condução
diurna acendem automaticamente sem-
pre que colocar o sistema híbrido em
funcionamento e libertar o travão de
estacionamento com o interruptor dos
faróis na posição ou . (Apenas
para faróis de LED: Iluminação mais bri-
lhante do que as luzes de mínimos.) As
luzes para circulação diurna não foram
concebidas para serem utilizadas à
noite.
Sensor de controlo dos faróis
O sensor pode não funcionar devida-
mente se estiver obstruído por um
objeto ou se afixar algo no para-brisas
que bloqueie o sensor.
Estas situações interferem com a capa-
cidade do sensor de detetar o nível da
luz ambiente, o que pode provocar uma
avaria no sistema automático dos faróis.
Sistema automático para desligar
os faróis
Quando o interruptor das luzes estiver
na posição ou : Os faróis e
as luzes de nevoeiro da frente desli-
gam se colocar o interruptor Power
em ACC ou OFF (desligado).
Quando o interruptor dos faróis esti-
ver na posição : Os faróis e todas
as luzes apagam depois de colocar o
interruptor Power em ACC ou OFF
(desligado).
Para voltar a ligar as luzes, coloque o
interruptor Power em ON ou coloque o
interruptor das luzes na posição ou
uma vez e, de seguida, novamente na posição ou .
Sinal sonoro de aviso de luz
Quando colocar o interruptor Power em
ACC ou OFF (desligado) e abrir a porta
do condutor enquanto as luzes estive-
rem ligadas, soa um sinal sonoro.
Quando destrancar as portas (luz
de boas vindas) (veículos com
faróis de LED)
Quando as portas forem destrancadas
com a função de entrada ou com o
comando remoto, as luzes de mínimos
acendem automaticamente.
Quando o interruptor das luzes estiver
na posição AUTO e a área circundante
estiver escura, esta função opera.
Função de poupança da bateria de
12 volts
Para evitar a descarga da bateria de 12
volts, se o interruptor das luzes estiver
na posição ou quando colocar
o interruptor Power em OFF (desligado),
a função de poupança da bateria de 12
volts entra em funcionamento e desliga
automaticamente todas as luzes ao fim
de 20 minutos.
Quando o interruptor Power for colo-
cado em ON (ligado), a função de pou-
pança da bateria de 12 volts é
cancelada. Em qualquer das situações
que se seguem, a função de poupança
da bateria de 12 volts é cancelada uma
vez e, de seguida, reativada. Todas as
luzes desligam automaticamente 20
minutos depois a função de poupança
da bateria de 12 volts ter sido reativada:
Quando acionar o interruptor dos
faróis
Quando abrir ou fechar uma porta
Configuração
Algumas configurações podem ser defi-
nidas. (P.498)

2204-3. Funcionamento das luzes e do limpa-para-brisas
elevada
4 Funcionamento temporário
Os intervalos podem ser ajustados
selecionando o funcionamento
intermitente.
5Aumenta a frequência intermi-
tente do limpa-para-brisas
6Diminui a frequência intermi-
tente do limpa-para-brisas
7 Funcionamento duplo de
lavagem/limpeza
Se puxar a alavanca aciona o lava e
limpa-para-brisas.
O limpa-para-brisas funciona automati-
camente duas vezes depois dos esgui-
chos.
Limpa-para-brisas com sensor
de chuva
1 Funcionamento com sensor
de chuva
2 Funcionamento a baixa
velocidade
3 Funcionamento a velocidade
elevada
4 Funcionamento temporário
Quando selecionar o modo “AUTO”, o
limpa-para-brisas funciona automatica-
mente sempre que o sensor detetar
chuva. O sistema ajusta automatica-
mente o intervalo de tempo de acordo
com a quantidade de chuva e a veloci-
dade do veículo.
A sensibilidade do sensor pode ser
ajustada rodando o anel, quando
selecionar “AUTO”.

221
4 4-3. Funcionamento das luzes e do limpa-para-brisas
Condução
5Aumenta a sensibilidade
6Diminui a sensibilidade
7 Funcionamento duplo de
lavagem/limpeza
Se puxar a alavanca aciona o lava e
limpa-para-brisas.
O limpa-para-brisas funciona automatica-
mente duas vezes depois dos esguichos.
Os limpa e lava para-brisas podem
ser utilizados quando
O interruptor Power estiver em ON.
Efeitos na velocidade do veículo no
funcionamento do limpa-vidros
(veículos com limpa-para-brisas
com sensor de chuva)
A velocidade do veículo afeta o tempo
de intervalo de funcionamento intermi-
tente do limpa-vidros.
Sensor de chuva (veículos com
limpa-para-brisas com sensor de
chuva)
O sensor avalia a quantidade de gotas de chuva.
Existe um sensor ótico. Este pode
não funcionar corretamente quando a
luz do sol incidir sobre o para-brisas,
ao nascer e pôr do sol, ou devido à
presença de insetos, etc.
Se colocar o interruptor na posição
“AUTO” enquanto o interruptor Power
estiver em ON, o limpa-para-brisas
funciona uma vez para indicar que o
modo “AUTO” está ativado.
Se a temperatura do sensor de chuva
for igual ou superior a 85°C, ou igual
ou inferior a -15°C, este pode não fun-
cionar automaticamente. Neste caso,
acione o limpa-para-brisas em qual-
quer modo menos no modo “AUTO”.
Se não sair líquido limpa-vidros
pelos orifícios
Se houver líquido limpa-vidros no respe-
tivo reservatório, verifique se os esgui-
chos não estão obstruídos.
AV I S O
Prevenção relativamente à utili-
zação do limpa-para-brisas no
modo “AUTO” (veículos com
limpa-para-brisas com sensor de
chuva)
O limpa-para-brisas pode funcionar
inesperadamente se tocar no sensor
ou se o para-brisas for sujeito a vibra-
ções enquanto estiver no modo
“AUTO”. Tenha cuidado para que os
seus dedos ou algo não fique preso
no limpa-para-brisas.

2264-5. Utilização dos sistemas de apoio à condução
4-5.Utilização dos sistemas de apoio à condução
*: Se equipado
PCS (Sistema de Pré-Colisão)
P. 2 3 1
LTA (Sistema de Apoio ao
Reconhecimento do traçado
da faixa de rodagem)
P. 2 4 2
AHB (Luz Automática de
Máximos)
P. 2 1 5
RSA (Reconhecimento de
Sinais de Trânsito)
(se equipado)
P. 2 6 6
Controlo dinâmico da veloci-
dade de cruzeiro com radar
em toda a gama de velocida-
des
P. 2 5 2Existem dois tipos de sensores,
localizados atrás da grelha da frente
e do para-brisas que detetam a
informação necessária para acionar
os sistemas de apoio à condução.
Sensor do radar
Câmara da frente
Toyota Safety Sense*
O Toyota Safety Sense consiste
nos seguintes sistemas de
apoio à condução e contribui
para uma experiência de con-
dução segura e confortável:
Sistemas de apoio à condução
AV I S O
Toyota Safety Sense
O Toyota Safety Sense foi concebido
partindo do pressuposto que o condu-
tor tem uma condução segura e foi
concebido para, em caso de colisão,
ajudar a reduzir o impacto para os
ocupantes e para o veículo. Para
além disso, também foi concebido
para auxiliar o condutor em condi-
ções normais de condução.
Uma vez que existe um limite para o
grau de precisão e controlo que este
sistema pode prestar, não dependa
exclusivamente deste sistema. O con-
dutor é sempre responsável por pres-
tar atenção ao ambiente em volta do
veículo e pela segurança da condução.
Sensores

227
4 4-5. Utilização dos sistemas de apoio à condução
Condução
AV I S O
Para evitar uma avaria no sensor
do radar
Cumpra com as seguintes precauções.
Caso contrário, o sensor do radar
pode não funcionar devidamente.
Como consequência poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o sensor do radar e o
emblema da grelha da frente sem-
pre limpos.
Sensor do radar
Tampa do sensor do radar
Se a parte da frente do sensor do
radar ou a parte da frente ou traseira
do emblema da grelha estiver suja ou
coberta com gotas de água, neve,
etc., limpe-a.
Limpe o sensor do radar e o emblema
da grelha com um pano macio para
não os danificar.
Não afixe acessórios, autocolantes,
(incluindo autocolantes transparen-
tes), ou outros itens no sensor do
radar, emblema da grelha nem nas
respetivas áreas circundantes.
Não exponha o sensor do radar
nem a respetiva área circundante a
um impacto forte.
Se o sensor do radar, grelha da
frente ou para-choques da frente for
submetido a um impacto forte, leve
o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
Não desmonte o sensor do radar.
Não altere nem pinte o sensor do
radar nem o emblema da grelha.
Nos casos que se seguem, o sensor
do radar tem de ser calibrado. Para
mais detalhes contacte um conces-
sionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer
reparador da sua confiança.
• Quando remover e instalar ou subs-
tituir o sensor do radar ou a grelha
da frente
• Quando substituir o para-choques
da frente
Para evitar avarias na câmara da
frente
Cumpra com as seguintes precauções.
Caso contrário, a câmara da frente
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o para-brisas sempre limpo.
• Se o para-brisas estiver sujo ou
coberto com uma película oleosa,
gotículas de água, neve, etc., limpe-o.
• Se tiver aplicado um revestimento
de vidro no para-brisas, ainda será
necessário usar os limpa-para-bri-
sas para remover as gotículas de
água, etc. da área do para-brisas
em frente à câmara da frente.
• Se o lado interior do para-brisas
onde está instalada a câmara da
frente estiver sujo, contacte um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado ou qualquer
reparador da sua confiança.

2284-5. Utilização dos sistemas de apoio à condução
AV I S O
Não afixe objetos, tais como autoco-
lantes, autocolantes transparentes,
etc., no lado exterior do para-brisas
em frente à câmara da frente (área
sombreada na ilustração).
A partir da parte superior do para-
-brisas até, aproximadamente, 1
cm abaixo da parte inferior do
sensor da câmara
20 cm, aproximadamente
(Aproximadamente 10 cm para a
direita e para a esquerda a partir
do centro da câmara da frente)
Se a parte do para-brisas em frente
à câmara da frente estiver emba-
ciada ou coberta com condensação
ou gelo, use o desembaciador do
para-brisas para remover o emba-
ciamento, condensação ou gelo.
(P.352)
Se o limpa-para-brisas não remover
devidamente as gotas de água da
área do para-brisas em frente à
câmara da frente, substitua as res-
petivas escovas ou borrachas.
Não aplique coloração no vidro do
para-brisas.
Substitua o para-brisas se este esti-
ver danificado ou estalado.
Depois de substituir o para-brisas, é
necessário calibrar a câmara da
frente. Para mais detalhes, contacte
um concessionário Toyota autori-
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
Não permita que líquidos entrem em
contacto com a câmara da frente.
Não permita que luzes brilhantes inci-
dam sobre a câmara da frente.
Não suje nem danifique a câmara da
frente.
Quando limpar o interior do para--bri-
sas, não permita que o líquido de lim-
peza de vidros entre em contacto
com a lente. Para além disso, não
toque na lente.
Se a lente estiver suja ou danificada,
contacte um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou qualquer reparador da sua
confiança.
Não submeta a câmara da frente a um
impacto forte.
Não altere a posição de instalação
nem direção da câmara da frente e
não a remova.
Não desmonte a câmara da frente.
Não altere nenhum componente do
veículo que esteja próximo da câmara
da frente (espelho retrovisor interior,
etc.) ou do tejadilho.
Não aplique nenhum acessório no
capot, grelha da frente ou no
para--choques da frente que possa
obstruir a câmara. Para detalhes, con-
tacte um concessionário Toyota auto-
rizado, reparador Toyota autorizado
ou qualquer reparador da sua con-
fiança.
Se colocar uma prancha de surf ou
outro objeto longo sobre o tejadilho,
certifique-se que este não fica a obs-
truir a câmara da frente.
Não altere os faróis nem as outras
luzes.

229
4 4-5. Utilização dos sistemas de apoio à condução
Condução
 Se for exibida uma mensagem de aviso no mostrador de informações múltiplas
O sistema pode estar temporariamente indisponível ou pode estar avariado.
Nas seguintes situações, execute as ações especificadas na tabela. Quando as
condições de funcionamento normal forem detetadas, a mensagem desaparece e
o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
Nas condições que se seguem, se a situação tiver alterado (ou se o veículo tiver
circulado durante algum tempo) e as condições normais de funcionamento forem

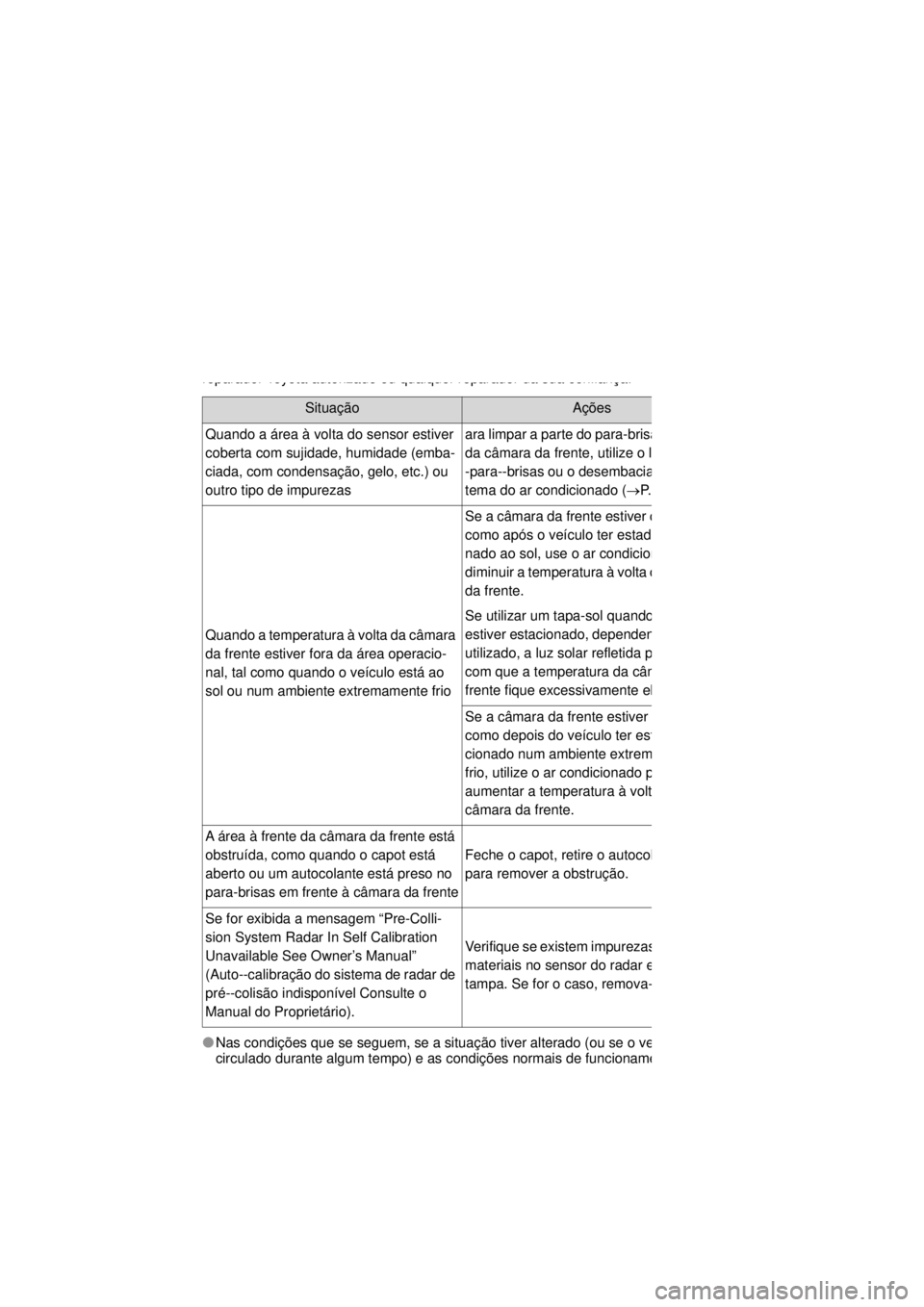

SituaçãoAções
Quando a área à volta do sensor estiver
coberta com sujidade, humidade (emba-
ciada, com condensação, gelo, etc.) ou
outro tipo de impurezasara limpar a parte do para-brisas à frente
da câmara da frente, utilize o limpa-
-para--brisas ou o desembaciador do sis-
tema do ar condicionado (P.352).
Quando a temperatura à volta da câmara
da frente estiver fora da área operacio-
nal, tal como quando o veículo está ao
sol ou num ambiente extremamente frio
Se a câmara da frente estiver quente, tal
como após o veículo ter estado estacio-
nado ao sol, use o ar condicionado para
diminuir a temperatura à volta da câmara
da frente.
Se utilizar um tapa-sol quando o veículo
estiver estacionado, dependendo do tipo
utilizado, a luz solar refletida pode fazer
com que a temperatura da câmara da
frente fique excessivamente elevada.
Se a câmara da frente estiver fria, tal
como depois do veículo ter estado esta-
cionado num ambiente extremamente
frio, utilize o ar condicionado para
aumentar a temperatura à volta da
câmara da frente.
A área à frente da câmara da frente está
obstruída, como quando o capot está
aberto ou um autocolante está preso no
para-brisas em frente à câmara da frente
Feche o capot, retire o autocolante, etc.
para remover a obstrução.
Se for exibida a mensagem “Pre-Colli-
sion System Radar In Self Calibration
Unavailable See Owner’s Manual”
(Auto--calibração do sistema de radar de
pré--colisão indisponível Consulte o
Manual do Proprietário).
Verifique se existem impurezas ou outros
materiais no sensor do radar e respetiva
tampa. Se for o caso, remova--as.

2304-5. Utilização dos sistemas de apoio à condução
detetadas, a mensagem desaparece e o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Quando a temperatura à volta do sensor de radar estiver fora da área operacional,
tal como quando o veículo está ao sol ou num ambiente extremamente frio.
• Quando a câmara da frente não consegue detetar objetos à frente do veículo, tal
como quando conduz no escuro, neve ou nevoeiro, ou quando luzes brilhantes
incidem na câmara da frente.
• Dependendo das condições nas proximidades do veículo, o radar pode avaliar
que o ambiente circundante não pode ser avaliado corretamente. Neste caso é
exibida a mensagem “Pre-Collision System Unavailable See Owner’s Manual”
(sistema de radar de pré-colisão indisponível Consulte o Manual do Proprietário).
Certificação do Toyota Safety Sense
P.620

231
4 4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
O sistema pode detetar o seguinte: (os objetos detetáveis diferem depen-
dendo da função.):
Os países e áreas de cada região listadas na tabela estão em vigor a partir
de setembro de 2021. No entanto, dependendo de quando o veículo foi
vendido, os países e áreas de cada região podem ser diferentes. Contacte
um concessionário Toyota autorizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.

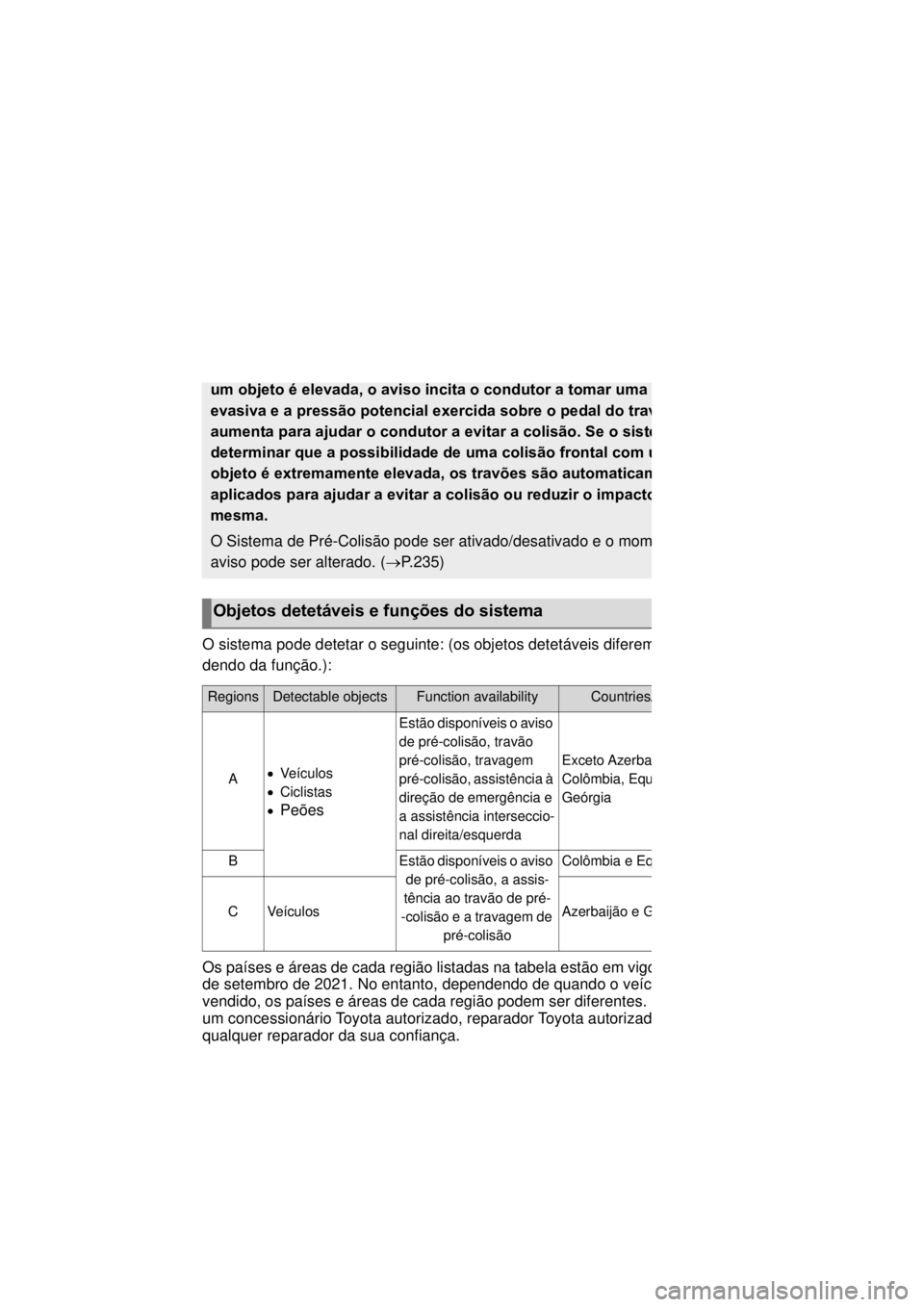

PCS (Sistema de Pré-Colisão)*
O Sistema de Pré-Colisão utiliza um sensor de radar e uma câmara
frontal para detetar objetos (P.231) em frente ao veículo. Quando
o sistema determina que a possibilidade de uma colisão frontal com
um objeto é elevada, o aviso incita o condutor a tomar uma ação
evasiva e a pressão potencial exercida sobre o pedal do travão
aumenta para ajudar o condutor a evitar a colisão. Se o sistema
determinar que a possibilidade de uma colisão frontal com um
objeto é extremamente elevada, os travões são automaticamente
aplicados para ajudar a evitar a colisão ou reduzir o impacto da
mesma.
O Sistema de Pré-Colisão pode ser ativado/desativado e o momento do
aviso pode ser alterado. (P.235)
Objetos detetáveis e funções do sistema
RegionsDetectable objectsFunction availabilityCountries/areas
AVe í c u l o s
Ciclistas

Peões
Estão disponíveis o aviso
de pré-colisão, travão
pré-colisão, travagem
pré-colisão, assistência à
direção de emergência e
a assistência interseccio-
nal direita/esquerda
Exceto Azerbaijão,
Colômbia, Equador e
Geórgia
BEstão disponíveis o aviso
de pré-colisão, a assis-
tência ao travão de pré-
-colisão e a travagem de
pré-colisãoColômbia e Equador
CVeículosAzerbaijão e Geórgia

235
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Ativar/desativar o sistema de
pré-colisão
O sistema de pré-colisão pode ser
ativado/desativado no ecrã
(P.498) do mostrador de informa-
ções múltiplas.
O sistema é ativado automaticamente
sempre que colocar o interruptor Power
em ON.
Se o sistema for desativado, a luz
de aviso do PCS acende e surge
uma mensagem no mostrador de
informações múltiplas.
Alterar o momento de aviso de
pré-colisão
O momento de aviso de pré-colisão
pode ser alterado no ecrã
(P.498) do mostrador de informa-
ções múltiplas.
Se alterar o momento de aviso de
pré-colisão, o momento de atuação
da assistência à direção de emergên-
cia também altera em conformidade.
Se selecionar “Mais tarde”, a assis-
tência à direção de emergência não
atua em caso de emergência.
1Mais cedo
2Médio
Predefinição.
3Mais tarde
Quando estiverem instalados pneus
de medida diferente da especificada
Quando estiverem instaladas cor-
rentes nos pneus
Quando estiver a utilizar um pneu de
reserva compacto ou um pneu tiver
sido reparado com o kit de emergên-
cia para reparação de um furo
Se equipamento (limpa-neves, etc.)
que possa obstruir o sensor do radar
ou a câmara da frente estiver tempo-
rariamente instalado no veículo.
Alterar as configurações do
sistema de pré-colisão
