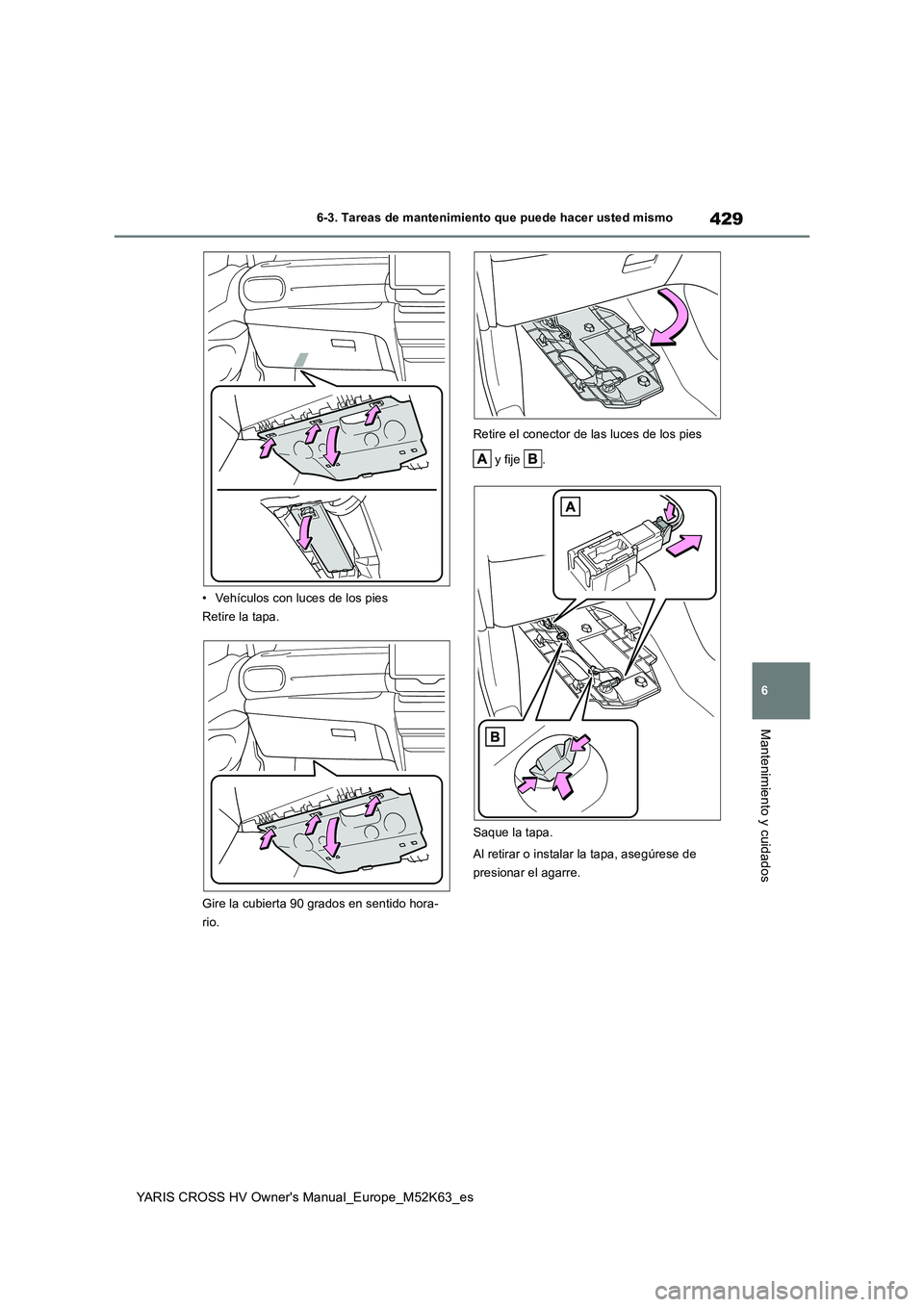

429
6
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
• Vehículos con luces de los pies
Retire la tapa.
Gire la cubierta 90 grados en sentido hora-
rio.
Retire el conector de las luces de los pies
y fije .
Saque la tapa.
Al retirar o instalar la tapa, asegúrese de
presionar el agarre.
Page 432 of 666

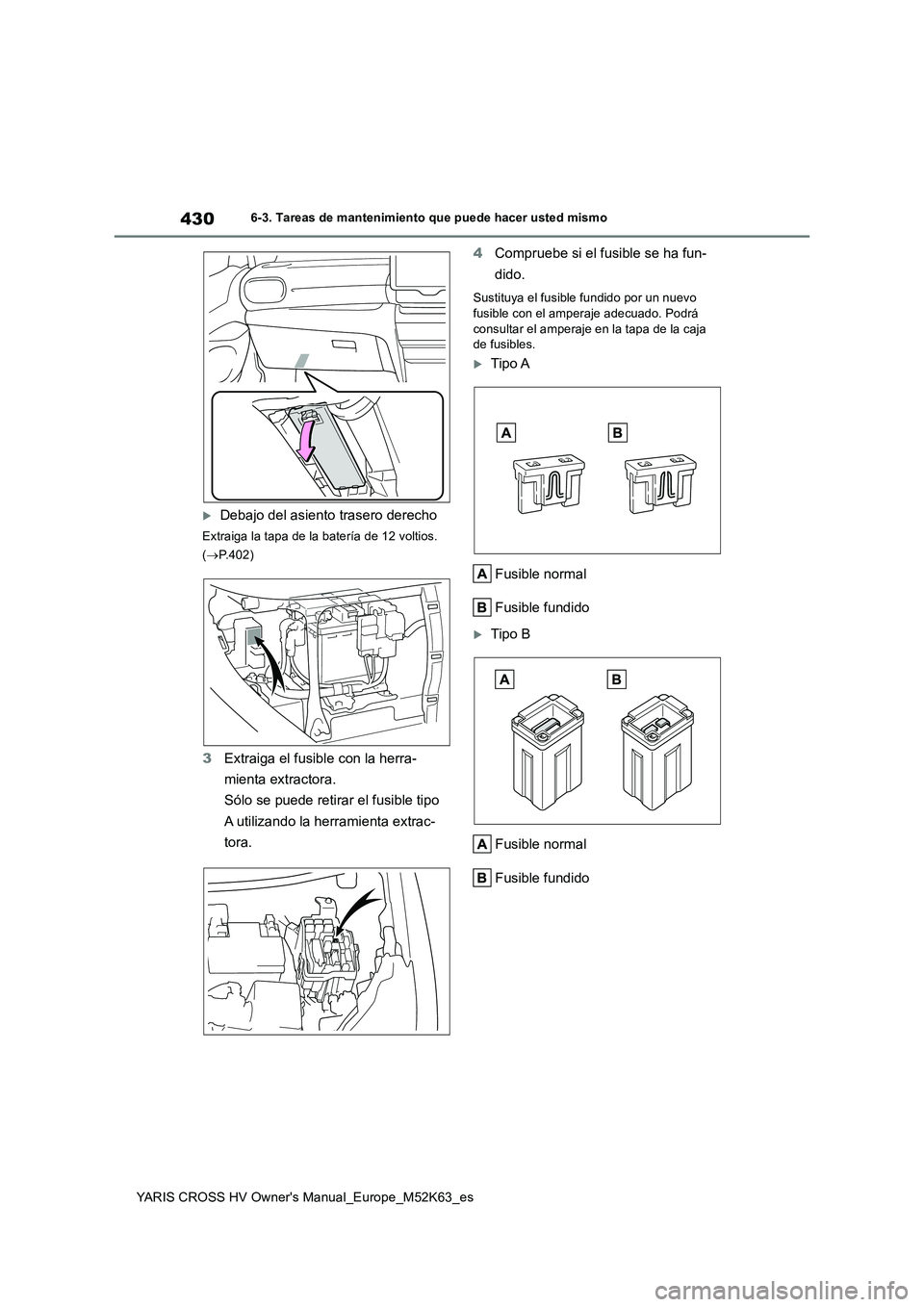

430
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Debajo del asiento trasero derecho
Extraiga la tapa de la batería de 12 voltios.
( P.402)
3Extraiga el fusible con la herra-
mienta extractora.
Sólo se puede retirar el fusible tipo
A utilizando la herramienta extrac-
tora.
4 Compruebe si el fusible se ha fun-
dido.
Sustituya el fusible fundido por un nuevo
fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
Fusible fundido
Page 433 of 666

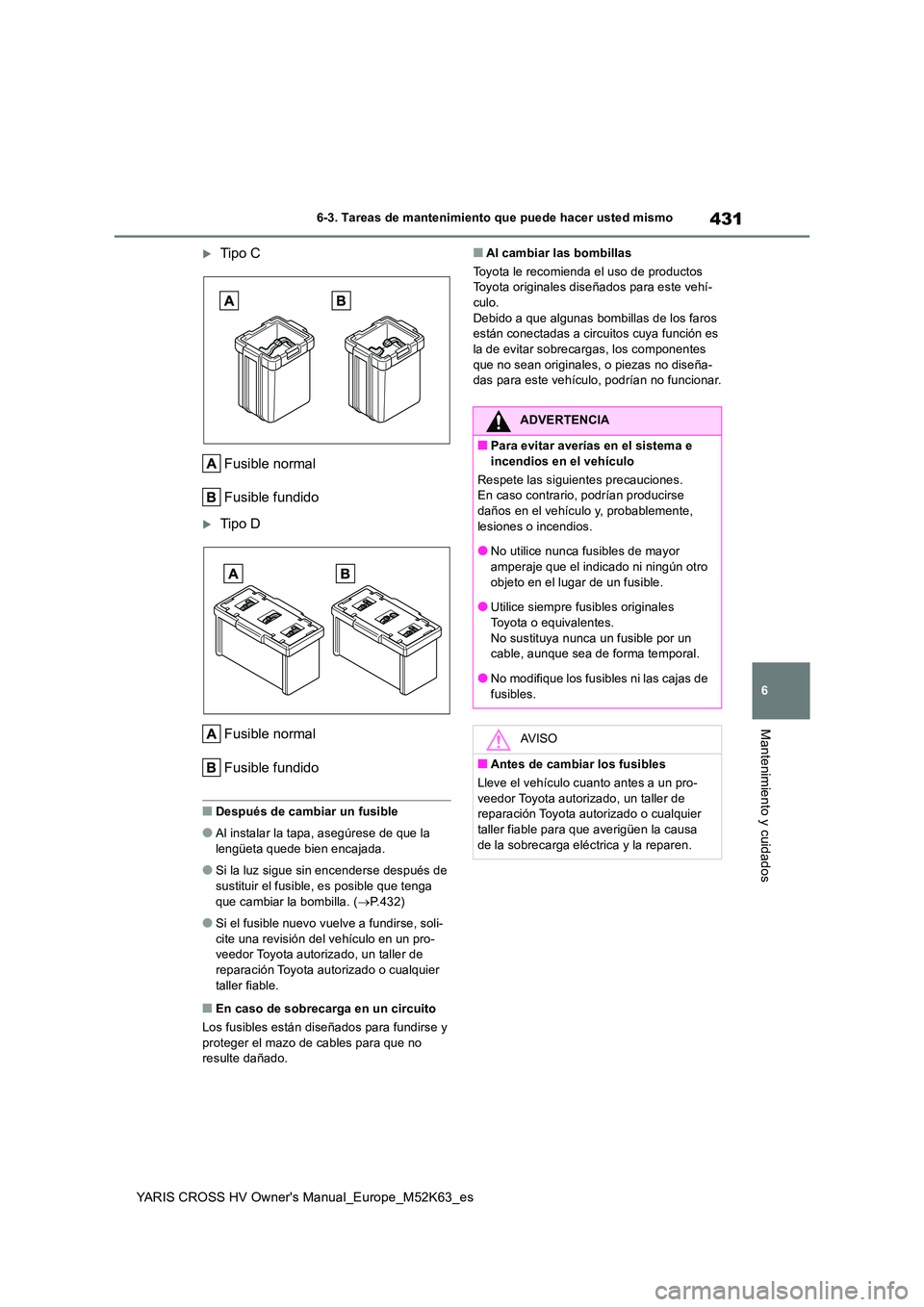

431
6
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Tipo C
Fusible normal
Fusible fundido
Tipo D
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al instalar la tapa, asegúrese de que la lengüeta quede bien encajada.
●Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P.432)
●Si el fusible nuevo vuelve a fundirse, soli-
cite una revisión del vehículo en un pro- veedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier
taller fiable.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.
■Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este vehí-culo.
Debido a que algunas bombillas de los faros están conectadas a circu itos cuya función es la de evitar sobrecargas, los componentes
que no sean originales, o piezas no diseña- das para este vehículo, podrían no funcionar.
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Respete las siguientes precauciones. En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
●No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro
objeto en el lugar de un fusible.
●Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de
fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un pro-
veedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier taller fiable para que averigüen la causa
de la sobrecarga eléctrica y la reparen.
Page 434 of 666

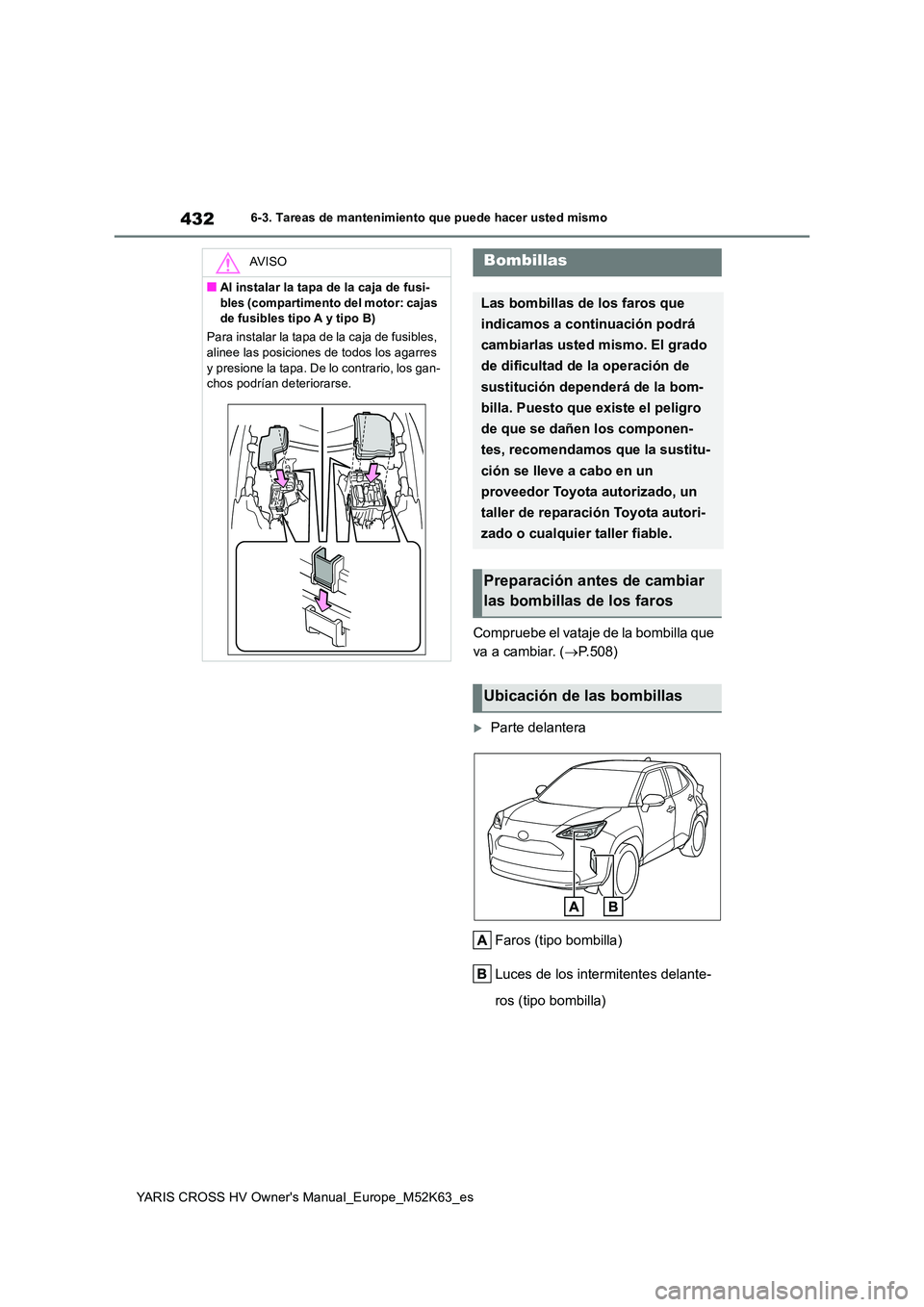

432
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Compruebe el vataje de la bombilla que
va a cambiar. ( P.508)
Parte delantera
Faros (tipo bombilla)
Luces de los intermitentes delante-
ros (tipo bombilla)
AV I S O
■Al instalar la tapa de la caja de fusi-
bles (compartimento del motor: cajas de fusibles tipo A y tipo B)
Para instalar la tapa de la caja de fusibles, alinee las posiciones de todos los agarres
y presione la tapa. De lo contrario, los gan- chos podrían deteriorarse.
Bombillas
Las bombillas de los faros que
indicamos a continuación podrá
cambiarlas usted mismo. El grado
de dificultad de la operación de
sustitución dependerá de la bom-
billa. Puesto que existe el peligro
de que se dañen los componen-
tes, recomendamos que la sustitu-
ción se lleve a cabo en un
proveedor Toyota autorizado, un
taller de reparación Toyota autori-
zado o cualquier taller fiable.
Preparación antes de cambiar
las bombillas de los faros
Ubicación de las bombillas
Page 435 of 666

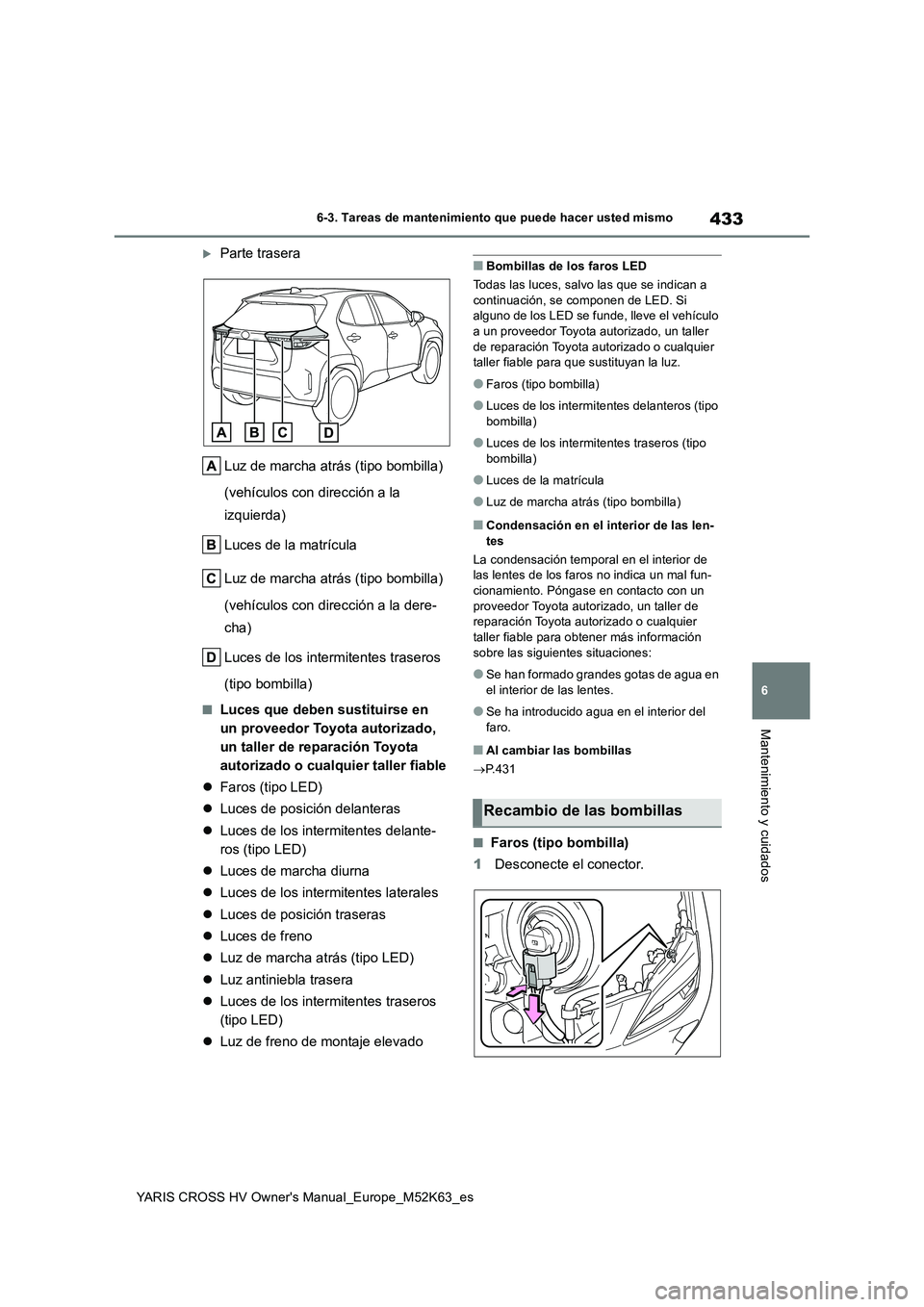

433
6
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
Parte trasera
Luz de marcha atrás (tipo bombilla)
(vehículos con dirección a la
izquierda)
Luces de la matrícula
Luz de marcha atrás (tipo bombilla)
(vehículos con dirección a la dere-
cha)
Luces de los intermitentes traseros
(tipo bombilla)
■Luces que deben sustituirse en
un proveedor Toyota autorizado,
un taller de reparación Toyota
autorizado o cualquier taller fiable
Faros (tipo LED)
Luces de posición delanteras
Luces de los intermitentes delante-
ros (tipo LED)
Luces de marcha diurna
Luces de los intermitentes laterales
Luces de posición traseras
Luces de freno
Luz de marcha atrás (tipo LED)
Luz antiniebla trasera
Luces de los intermitentes traseros
(tipo LED)
Luz de freno de montaje elevado
■Bombillas de los faros LED
Todas las luces, salvo las que se indican a continuación, se componen de LED. Si alguno de los LED se funde, lleve el vehículo
a un proveedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier taller fiable para que sustituyan la luz.
●Faros (tipo bombilla)
●Luces de los intermitentes delanteros (tipo bombilla)
●Luces de los intermitentes traseros (tipo bombilla)
●Luces de la matrícula
●Luz de marcha atrás (tipo bombilla)
■Condensación en el interior de las len-
tes
La condensación temporal en el interior de las lentes de los faros no indica un mal fun-cionamiento. Póngase en contacto con un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable para obtener más información
sobre las siguientes situaciones:
●Se han formado grandes gotas de agua en
el interior de las lentes.
●Se ha introducido agua en el interior del
faro.
■Al cambiar las bombillas
P.431
■Faros (tipo bombilla)
1 Desconecte el conector.
Recambio de las bombillas
Page 436 of 666

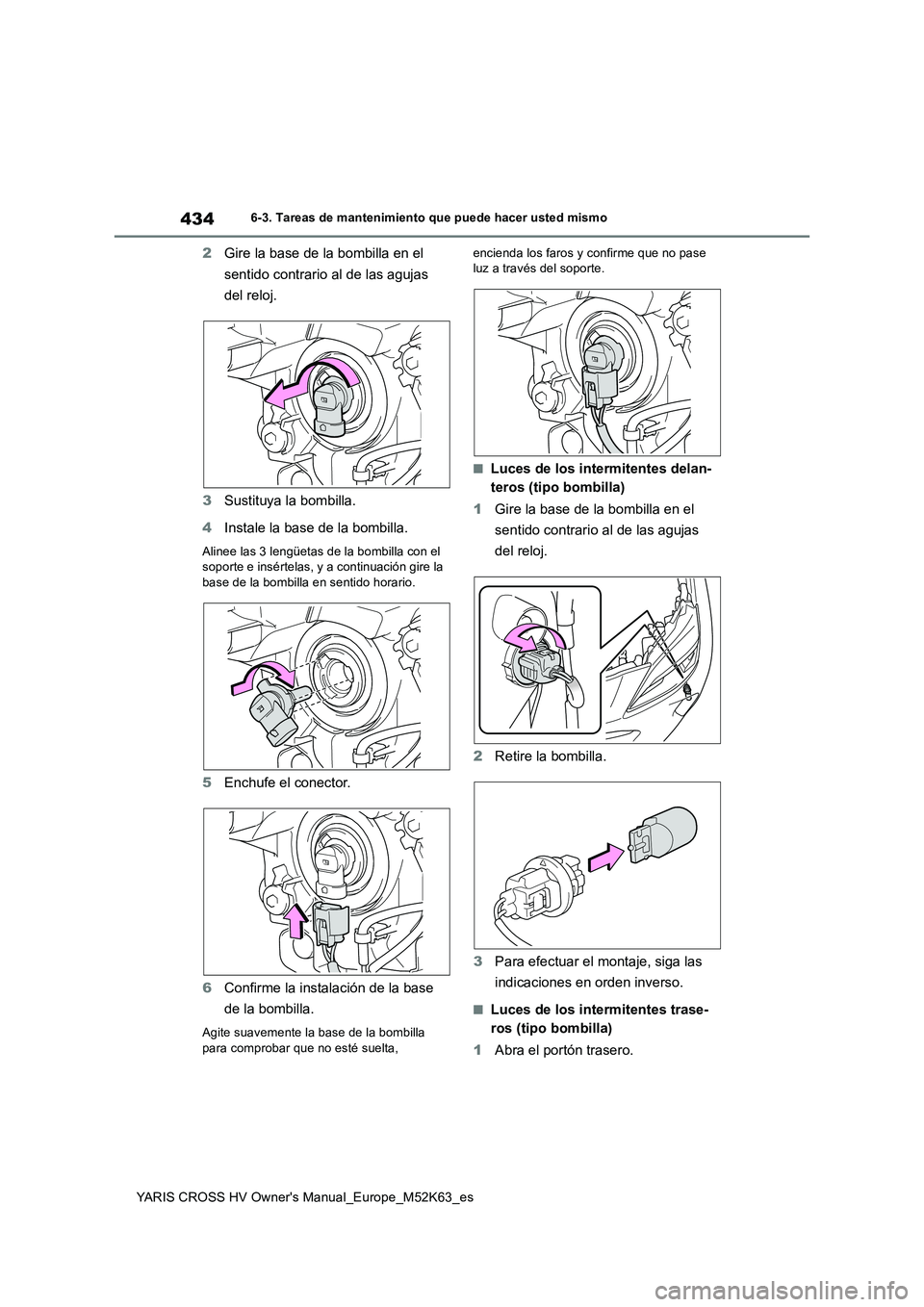

434
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
2Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
3 Sustituya la bombilla.
4 Instale la base de la bombilla.
Alinee las 3 lengüetas de la bombilla con el soporte e insértelas, y a continuación gire la base de la bombilla en sentido horario.
5 Enchufe el conector.
6 Confirme la instalación de la base
de la bombilla.
Agite suavemente la base de la bombilla
para comprobar que no esté suelta,
encienda los faros y confirme que no pase luz a través del soporte.
■Luces de los intermitentes delan-
teros (tipo bombilla)
1 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
2 Retire la bombilla.
3 Para efectuar el montaje, siga las
indicaciones en orden inverso.
■Luces de los intermitentes trase-
ros (tipo bombilla)
1 Abra el portón trasero.
Page 437 of 666

435
6
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
2Quite los 2 tornillos y tire del con-
junto de la lámpara hacia la parte
trasera del vehículo para retirarlo.
3 Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
4 Retire la bombilla.
5 Para instalar la bombilla, siga las
indicaciones de los puntos 3 y 4 en
orden inverso.
6 Instale el conjunto de la lámpara.
Durante la instalación, alinee las guías y
los pasadores del conjunto de la lám-
para con el soporte.
7 Instale los 2 pernos.
Page 438 of 666

436
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo

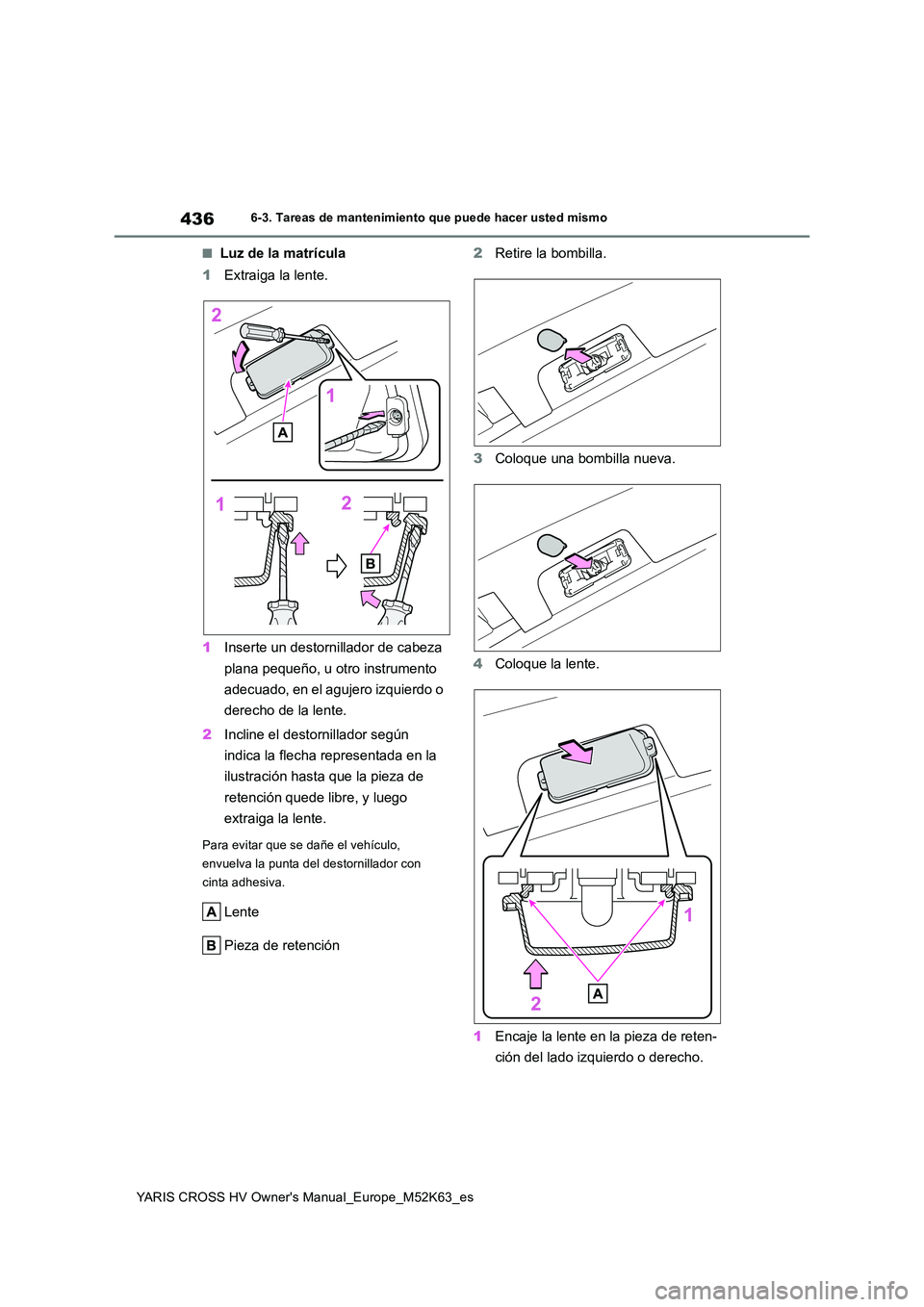

■Luz de la matrícula
1 Extraiga la lente.
1 Inserte un destornillador de cabeza
plana pequeño, u otro instrumento
adecuado, en el agujero izquierdo o
derecho de la lente.
2 Incline el destornillador según
indica la flecha representada en la
ilustración hasta que la pieza de
retención quede libre, y luego
extraiga la lente.
Para evitar que se dañe el vehículo,
envuelva la punta del destornillador con
cinta adhesiva.
Lente
Pieza de retención
2 Retire la bombilla.
3 Coloque una bombilla nueva.
4 Coloque la lente.
1 Encaje la lente en la pieza de reten-
ción del lado izquierdo o derecho.
Page 439 of 666

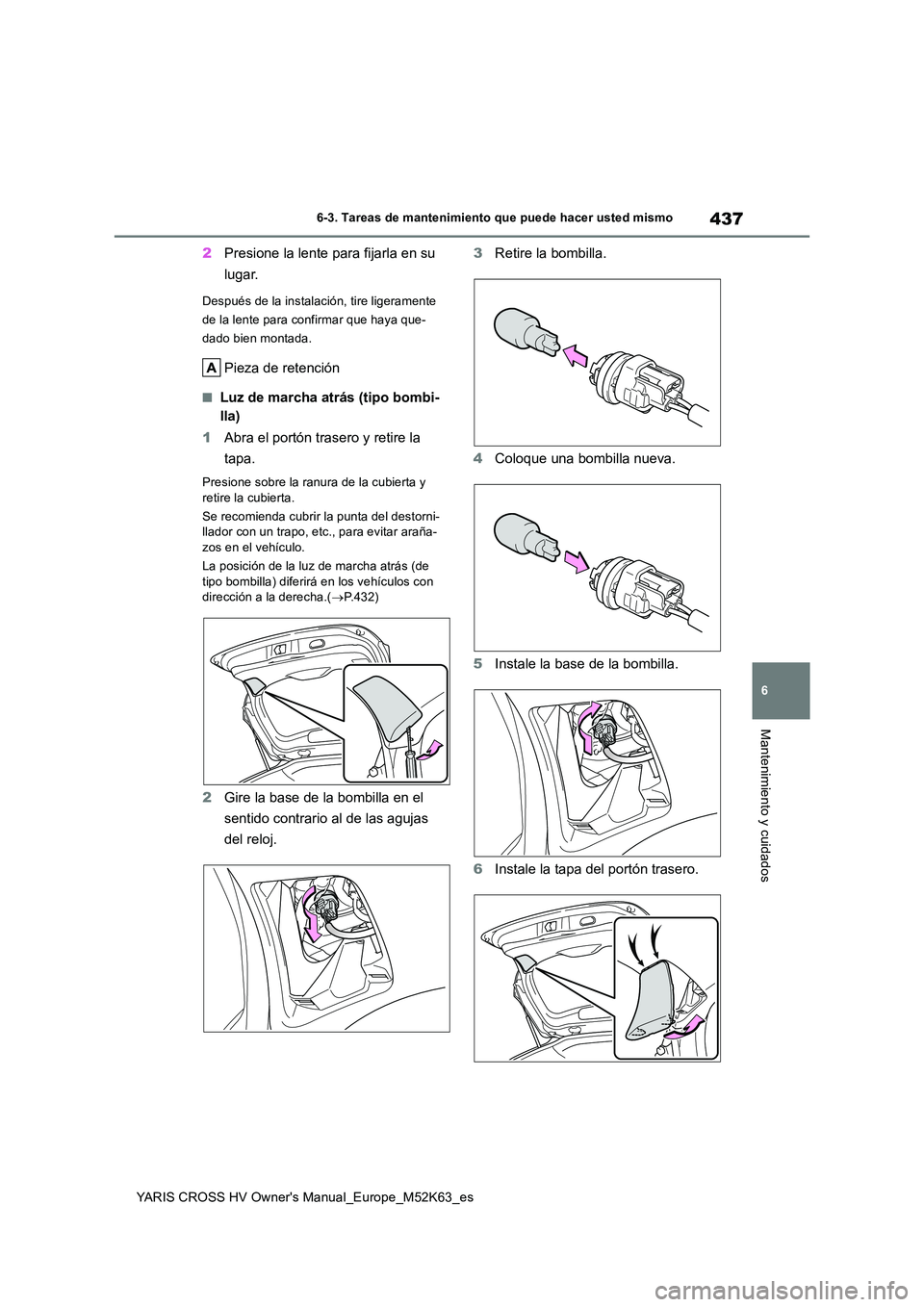

437
6
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
2Presione la lente para fijarla en su
lugar.
Después de la instalación, tire ligeramente
de la lente para confirmar que haya que-
dado bien montada.
Pieza de retención
■Luz de marcha atrás (tipo bombi-
lla)
1 Abra el portón trasero y retire la
tapa.
Presione sobre la ranura de la cubierta y retire la cubierta.
Se recomienda cubrir la punta del destorni- llador con un trapo, etc., para evitar araña-
zos en el vehículo.
La posición de la luz de marcha atrás (de tipo bombilla) diferirá en los vehículos con dirección a la derecha.( P.432)
2Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
3 Retire la bombilla.
4 Coloque una bombilla nueva.
5 Instale la base de la bombilla.
6 Instale la tapa del portón trasero.
Page 440 of 666

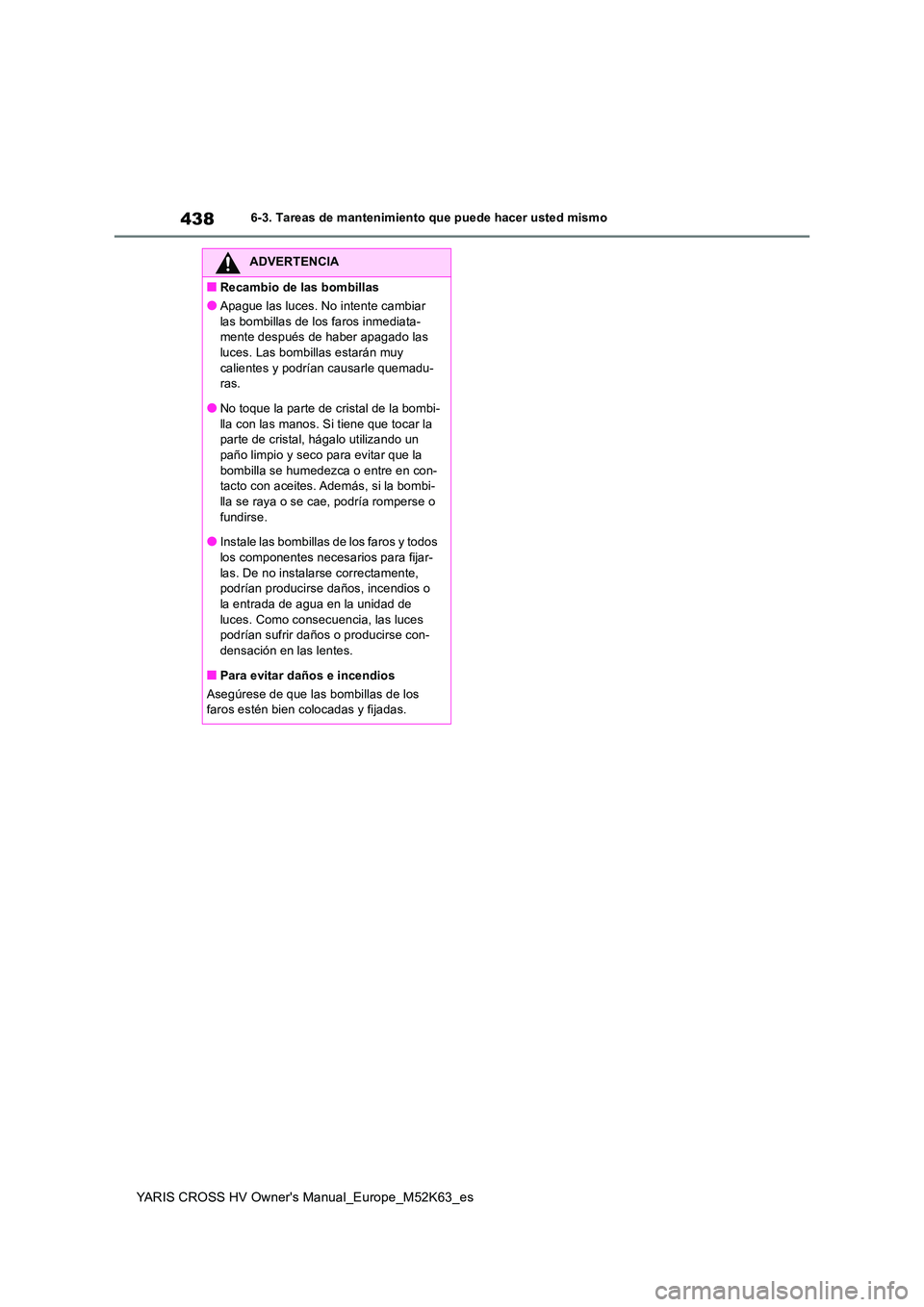

438
YARIS CROSS HV Owner's Manual_Europe_M52K63_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
ADVERTENCIA
■Recambio de las bombillas
●Apague las luces. No intente cambiar
las bombillas de los faros inmediata- mente después de haber apagado las luces. Las bombillas estarán muy
calientes y podrían causarle quemadu- ras.
●No toque la parte de cristal de la bombi-
lla con las manos. Si tiene que tocar la parte de cristal, hágalo utilizando un paño limpio y seco para evitar que la
bombilla se humedezca o entre en con- tacto con aceites. Además, si la bombi-lla se raya o se cae, podría romperse o
fundirse.
●Instale las bombillas de los faros y todos los componentes necesarios para fijar-
las. De no instalarse correctamente, podrían producirse daños, incendios o la entrada de agua en la unidad de
luces. Como consecuencia, las luces podrían sufrir daños o producirse con-densación en las lentes.
■Para evitar daños e incendios
Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.
