CV Owner's Manual_Europe_M52N22_de

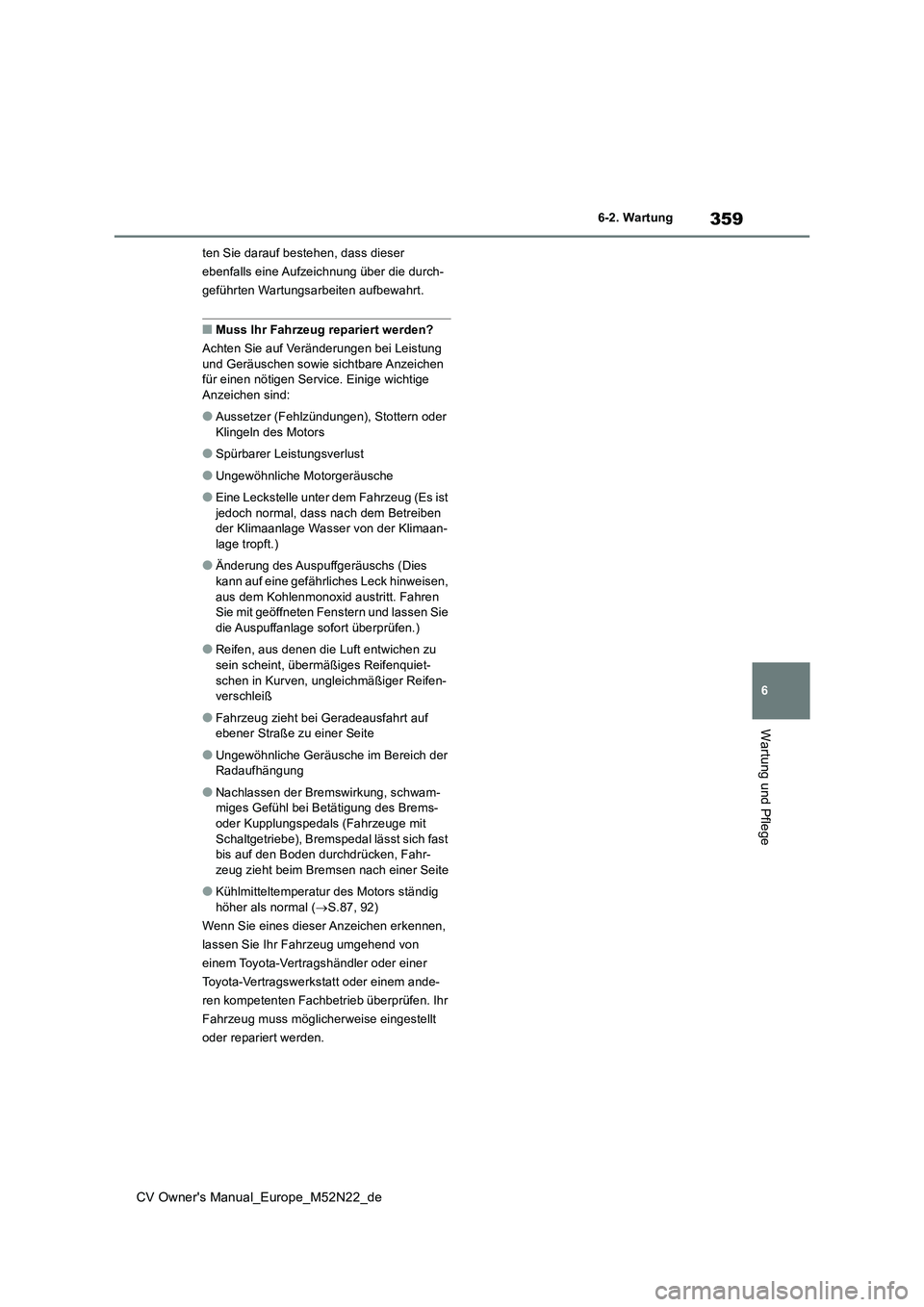

6-2. Wartung
Wartung und Pflege
ten Sie darauf bestehen, dass dieser
ebenfalls eine Aufzeichnung über die durch-
geführten Wartungsarbeiten aufbewahrt.
■Muss Ihr Fahrzeug repariert werden?
Achten Sie auf Veränderungen bei Leistung
und Geräuschen sowie sichtbare Anzeichen für einen nötigen Service. Einige wichtige Anzeichen sind:
●Aussetzer (Fehlzündungen), Stottern oder Klingeln des Motors
●Spürbarer Leistungsverlust
●Ungewöhnliche Motorgeräusche
●Eine Leckstelle unter dem Fahrzeug (Es ist
jedoch normal, dass nach dem Betreiben der Klimaanlage Wasser von der Klimaan-lage tropft.)
●Änderung des Auspuffgeräuschs (Dies kann auf eine gefährliches Leck hinweisen,
aus dem Kohlenmonoxid austritt. Fahren Sie mit geöffneten Fenstern und lassen Sie die Auspuffanlage sofort überprüfen.)
●Reifen, aus denen die Luft entwichen zu sein scheint, übermäßiges Reifenquiet-
schen in Kurven, ungleichmäßiger Reifen- verschleiß
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße zu einer Seite
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Nachlassen der Bremswirkung, schwam-miges Gefühl bei Betätigung des Brems- oder Kupplungspedals (Fahrzeuge mit
Schaltgetriebe), Bremspedal lässt sich fast bis auf den Boden durchdrücken, Fahr-zeug zieht beim Bremsen nach einer Seite
●Kühlmitteltemperatur des Motors ständig höher als normal ( S.87, 92)
Wenn Sie eines dieser Anzeichen erkennen,
lassen Sie Ihr Fahrzeug umgehend von
einem Toyota-Vertragshändler oder einer
Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen. Ihr
Fahrzeug muss möglicherweise eingestellt
oder repariert werden.

360
CV Owner's Manual_Europe_M52N22_de

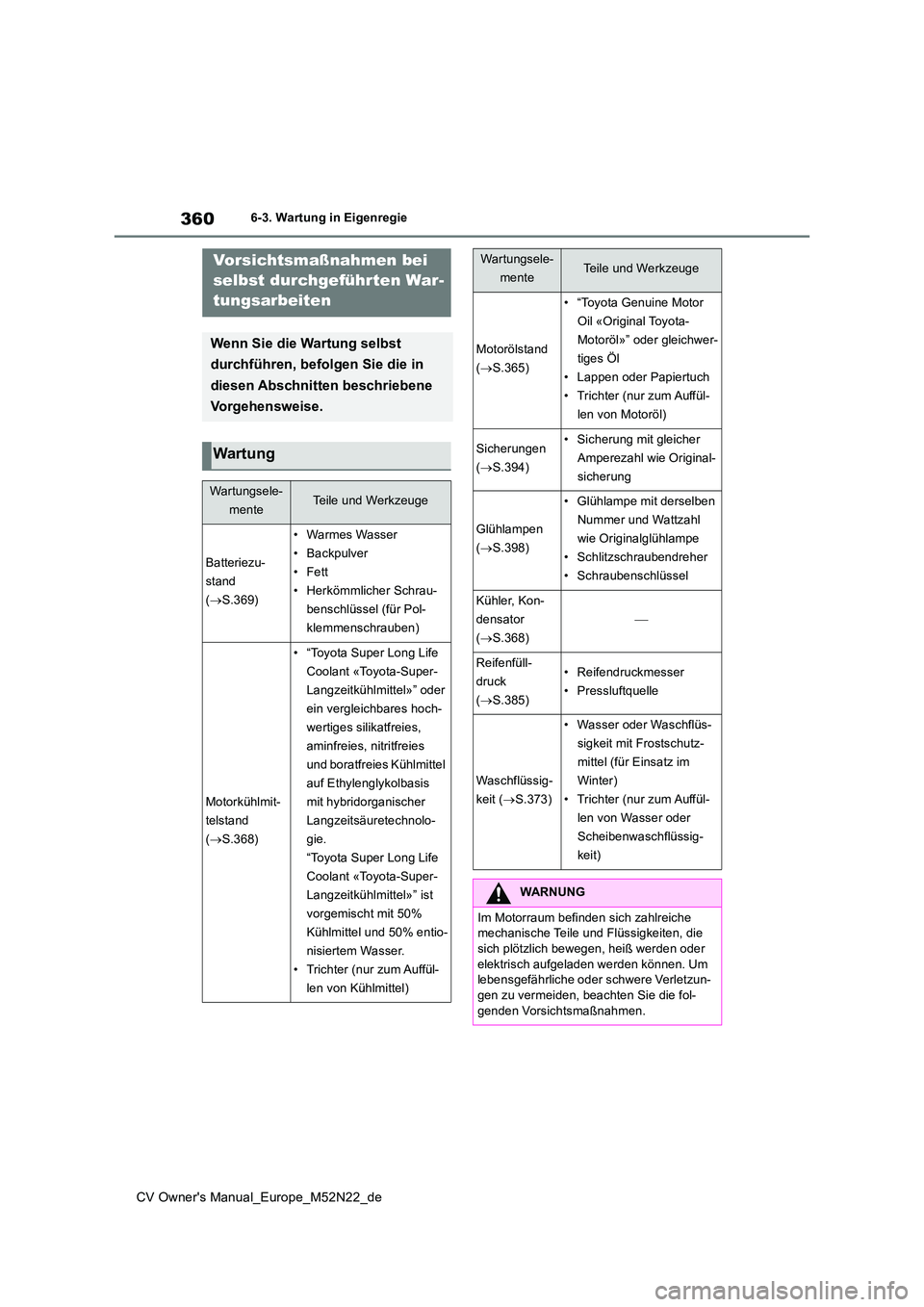

6-3. Wartung in Eigenregie
6-3.Wartung in EigenregieVorsichtsmaßnahmen bei
selbst durchgeführ ten War-
tungsarbeiten
Wenn Sie die Wartung selbst
durchführen, befolgen Sie die in
diesen Abschnitten beschriebene
Vorgehensweise.
Wartung
Wartungsele-
menteTeile und Werkzeuge
Batteriezu-
stand
( S.369)
• Warmes Wasser
• Backpulver
•Fett
• Herkömmlicher Schrau-
benschlüssel (für Pol-
klemmenschrauben)
Motorkühlmit-
telstand
( S.368)
• “Toyota Super Long Life
Coolant «Toyota-Super-
Langzeitkühlmittel»” oder
ein vergleichbares hoch-
wertiges silikatfreies,
aminfreies, nitritfreies
und boratfreies Kühlmittel
auf Ethylenglykolbasis
mit hybridorganischer
Langzeitsäuretechnolo-
gie.
“Toyota Super Long Life
Coolant «Toyota-Super-
Langzeitkühlmittel»” ist
vorgemischt mit 50%
Kühlmittel und 50% entio-
nisiertem Wasser.
• Trichter (nur zum Auffül-
len von Kühlmittel)
Motorölstand
( S.365)
• “Toyota Genuine Motor
Oil «Original Toyota-
Motoröl»” oder gleichwer-
tiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffül-
len von Motoröl)
Sicherungen
( S.394)
• Sicherung mit gleicher
Amperezahl wie Original-
sicherung
Glühlampen
( S.398)
• Glühlampe mit derselben
Nummer und Wattzahl
wie Originalglühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler, Kon-
densator
( S.368)

Reifenfüll-
druck
( S.385)
• Reifendruckmesser
• Pressluftquelle
Waschflüssig-
keit ( S.373)
• Wasser oder Waschflüs-
sigkeit mit Frostschutz-
mittel (für Einsatz im
Winter)
• Trichter (nur zum Auffül-
len von Wasser oder
Scheibenwaschflüssig-
keit)
WARNUNG
Im Motorraum befinden sich zahlreiche mechanische Teile und Flüssigkeiten, die
sich plötzlich bewegen, heiß werden oder elektrisch aufgeladen werden können. Um lebensgefährliche oder schwere Verletzun-
gen zu vermeiden, beachten Sie die fol- genden Vorsichtsmaßnahmen.
Wartungsele-
menteTeile und Werkzeuge

361
6
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Wartung und Pflege

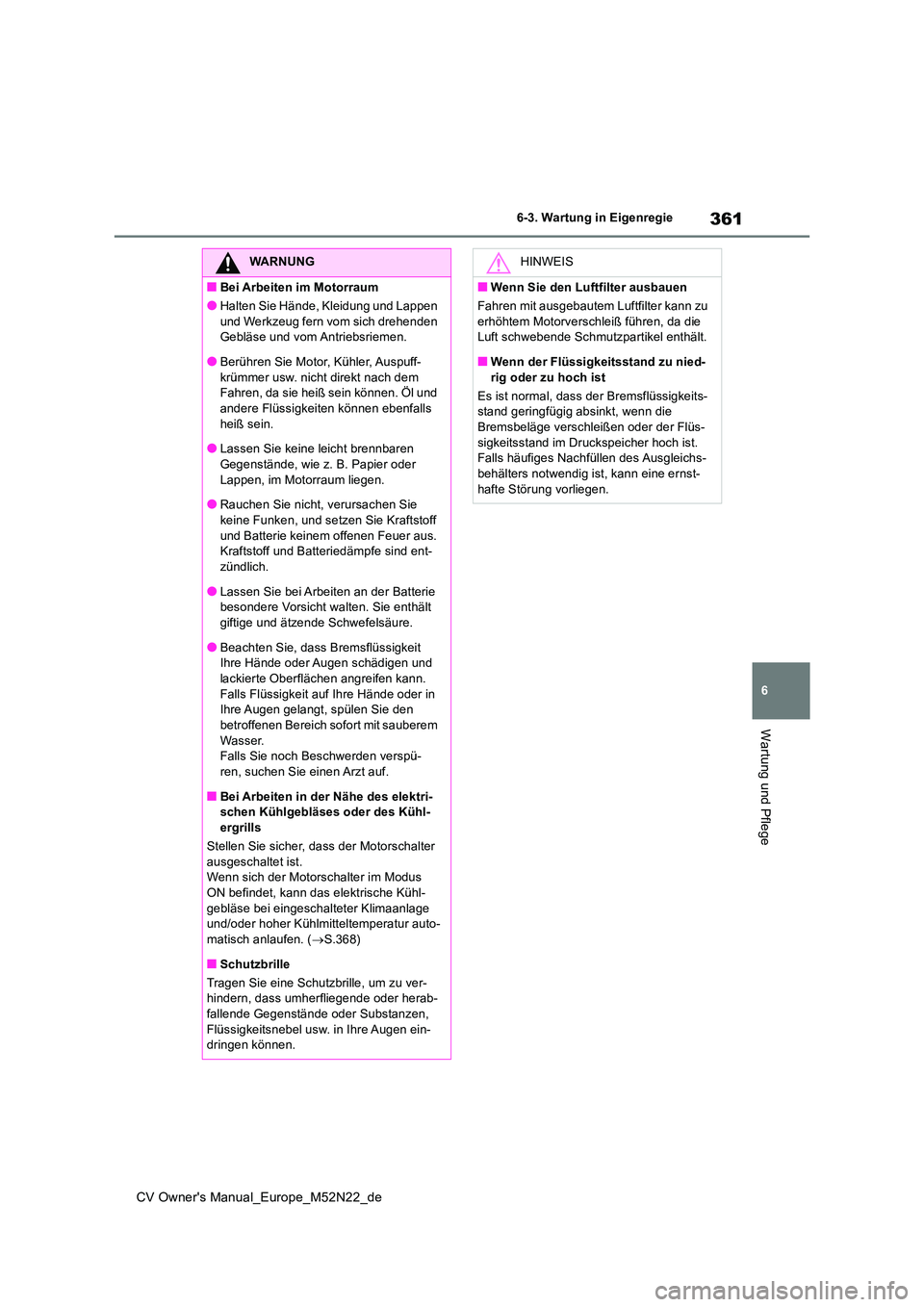

WARNUNG
■Bei Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Lappen
und Werkzeug fern vom sich drehenden Gebläse und vom Antriebsriemen.
●Berühren Sie Motor, Kühler, Auspuff-
krümmer usw. nicht direkt nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können ebenfalls
heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder
Lappen, im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken, und setzen Sie Kraftstoff
und Batterie keinem offenen Feuer aus. Kraftstoff und Batteriedämpfe sind ent-zündlich.
●Lassen Sie bei Arbeiten an der Batterie besondere Vorsicht walten. Sie enthält giftige und ätzende Schwefelsäure.
●Beachten Sie, dass Bremsflüssigkeit Ihre Hände oder Augen schädigen und lackierte Oberflächen angreifen kann.
Falls Flüssigkeit auf Ihre Hände oder in Ihre Augen gelangt, spülen Sie den
betroffenen Bereich sofort mit sauberem Wasser.Falls Sie noch Beschwerden verspü-
ren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektri- schen Kühlgebläses oder des Kühl-
ergrills
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist.Wenn sich der Motorschalter im Modus
ON befindet, kann das elektrische Kühl- gebläse bei eingeschalteter Klimaanlage und/oder hoher Kühlmitteltemperatur auto-
matisch anlaufen. ( S.368)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu ver- hindern, dass umherfliegende oder herab-
fallende Gegenstände oder Substanzen, Flüssigkeitsnebel usw. in Ihre Augen ein-dringen können.
HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu
erhöhtem Motorverschleiß führen, da die Luft schwebende Schmutzpartikel enthält.
■Wenn der Flüssigkeitsstand zu nied-
rig oder zu hoch ist
Es ist normal, dass der Bremsflüssigkeits- stand geringfügig absinkt, wenn die Bremsbeläge verschleißen oder der Flüs-
sigkeitsstand im Druckspeicher hoch ist. Falls häufiges Nachfüllen des Ausgleichs-behälters notwendig ist, kann eine ernst-
hafte Störung vorliegen.

362
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie

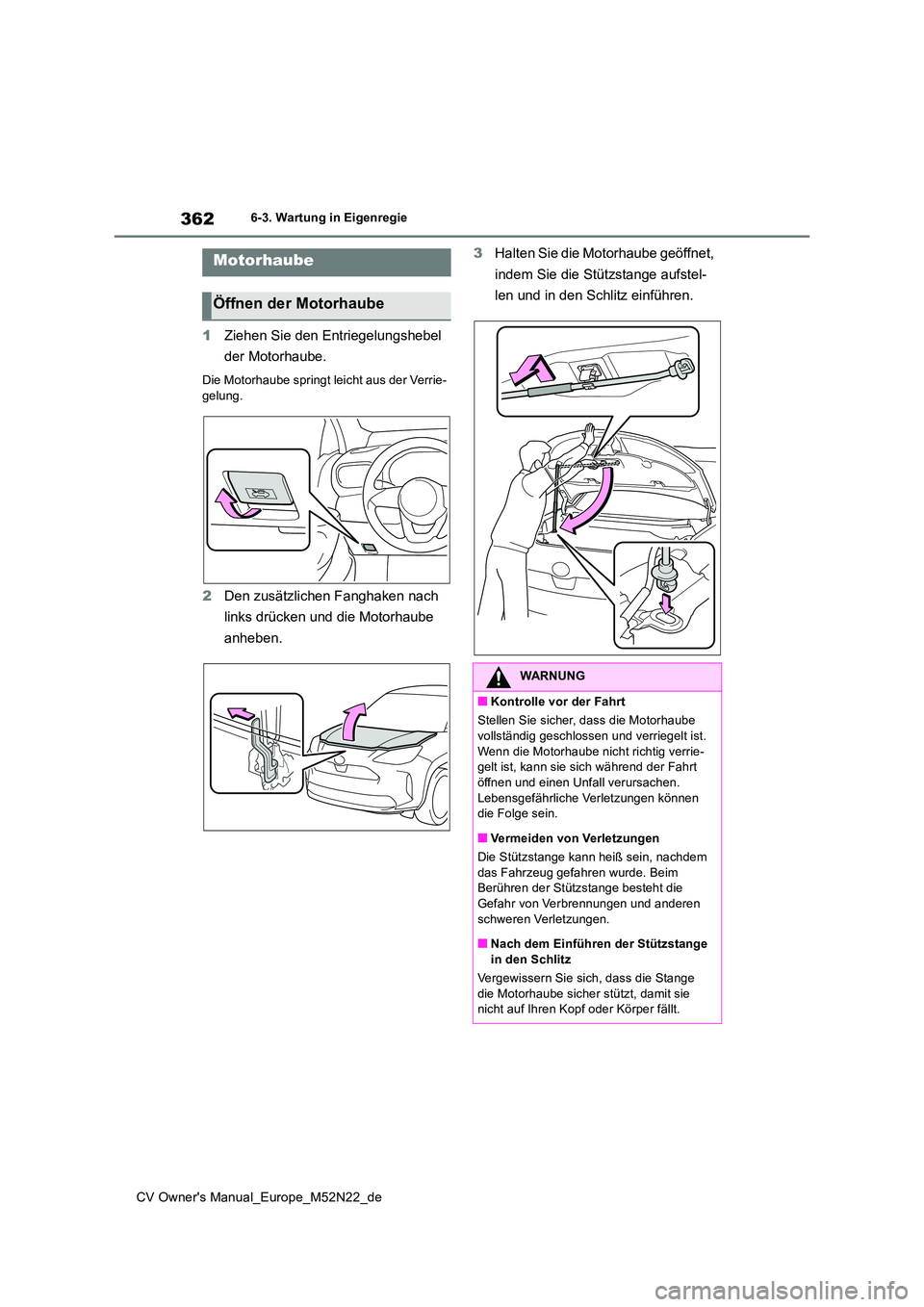

1Ziehen Sie den Entriegelungshebel
der Motorhaube.
Die Motorhaube springt leicht aus der Verrie- gelung.
2 Den zusätzlichen Fanghaken nach
links drücken und die Motorhaube
anheben.
3 Halten Sie die Motorhaube geöffnet,
indem Sie die Stützstange aufstel-
len und in den Schlitz einführen.
Motorhaube
Öffnen der Motorhaube
WARNUNG
■Kontrolle vor der Fahrt
Stellen Sie sicher, dass die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht richtig verrie- gelt ist, kann sie sich während der Fahrt öffnen und einen Unfall verursachen.
Lebensgefährliche Verletzungen können die Folge sein.
■Vermeiden von Verletzungen
Die Stützstange kann heiß sein, nachdem
das Fahrzeug gefahren wurde. Beim Berühren der Stützstange besteht die Gefahr von Verbrennungen und anderen
schweren Verletzungen.
■Nach dem Einführen der Stützstange in den Schlitz
Vergewissern Sie sich, dass die Stange
die Motorhaube sicher stützt, damit sie nicht auf Ihren Kopf oder Körper fällt.

363
6
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Wartung und Pflege

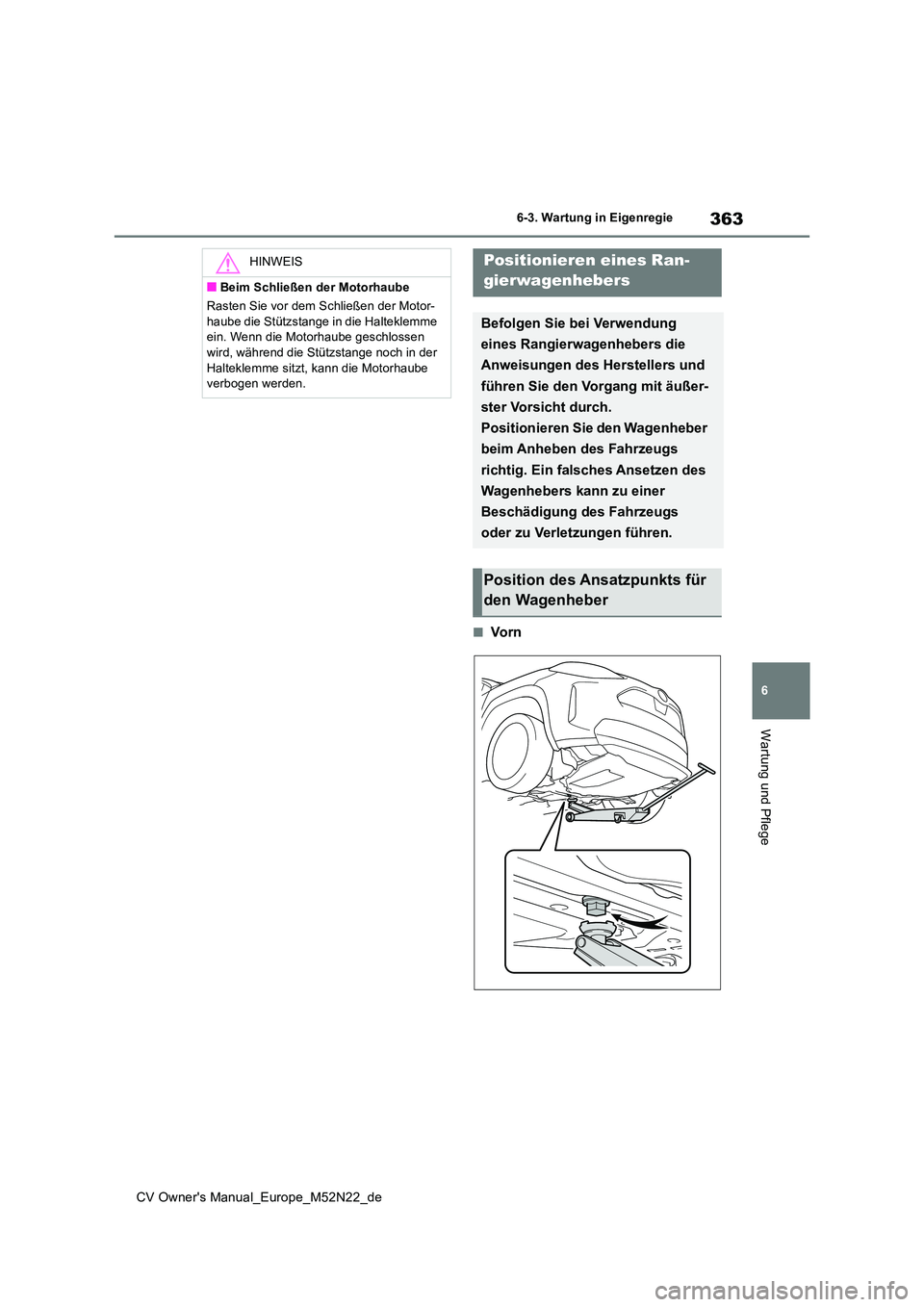

■Vo r n
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motor-
haube die Stützstange in die Halteklemme ein. Wenn die Motorhaube geschlossen wird, während die Stützstange noch in der
Halteklemme sitzt, kann die Motorhaube verbogen werden.
Positionieren eines Ran-
gierwagenhebers
Befolgen Sie bei Verwendung
eines Rangierwagenhebers die
Anweisungen des Herstellers und
führen Sie den Vorgang mit äußer-
ster Vorsicht durch.
Positionieren Sie den Wagenheber
beim Anheben des Fahrzeugs
richtig. Ein falsches Ansetzen des
Wagenhebers kann zu einer
Beschädigung des Fahrzeugs
oder zu Verletzungen führen.
Position des Ansatzpunkts für
den Wagenheber

364
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie

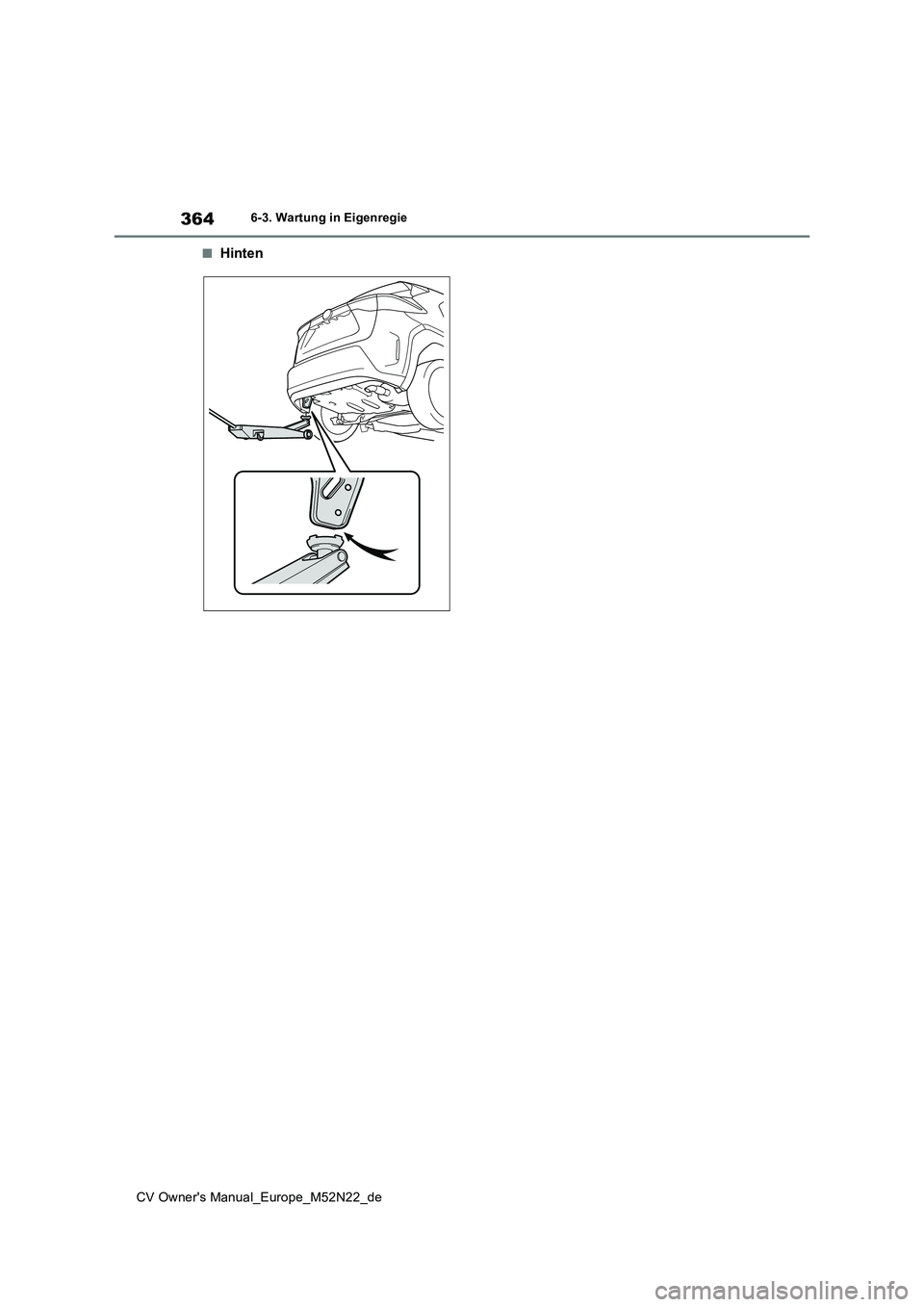

■Hinten

365
6
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Wartung und Pflege

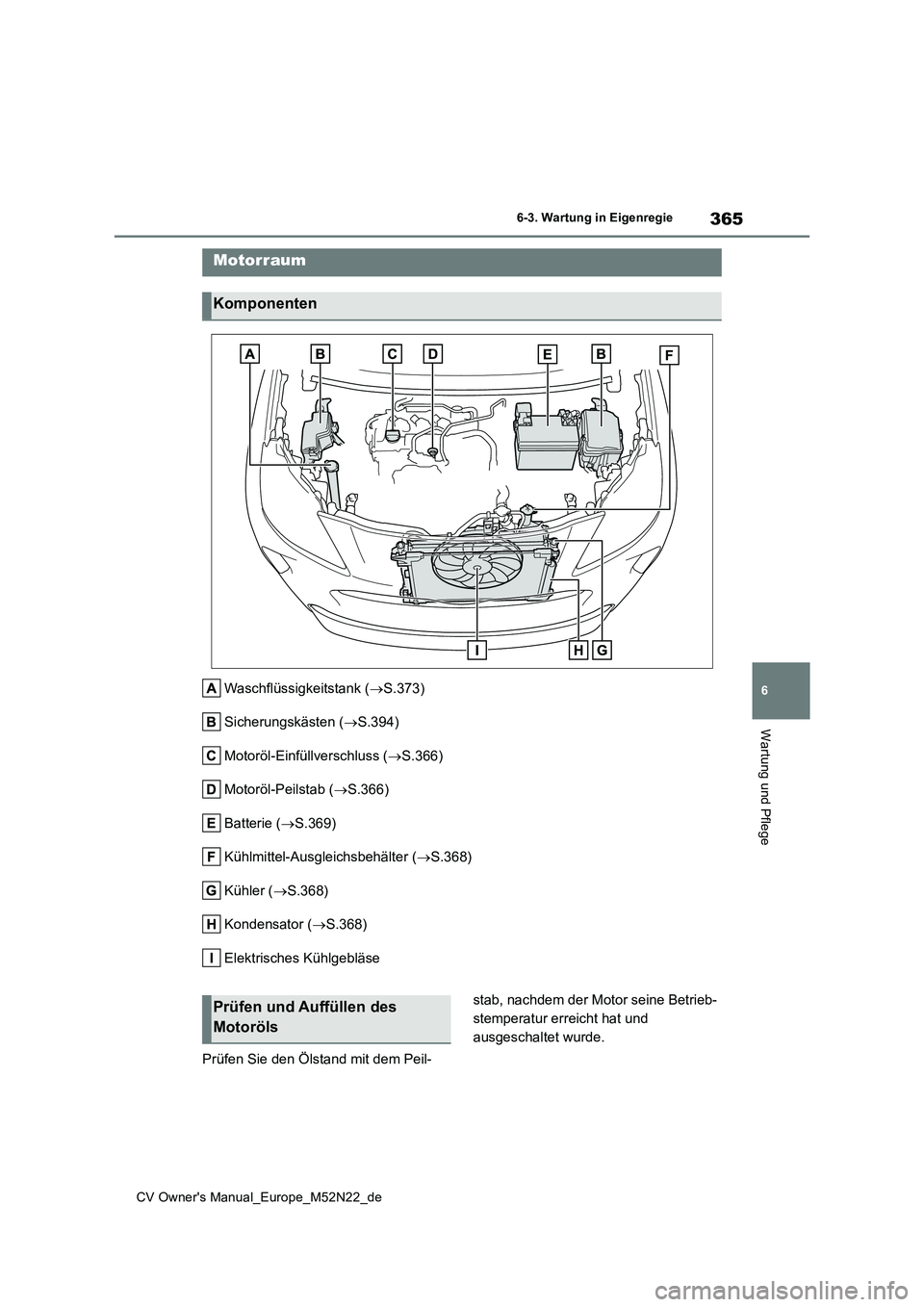

Waschflüssigkeitstank (S.373)
Sicherungskästen ( S.394)
Motoröl-Einfüllverschluss ( S.366)
Motoröl-Peilstab ( S.366)
Batterie ( S.369)
Kühlmittel-Ausgleichsbehälter ( S.368)
Kühler ( S.368)
Kondensator ( S.368)
Elektrisches Kühlgebläse
Prüfen Sie den Ölstand mit dem Peil-
stab, nachdem der Motor seine Betrieb-
stemperatur erreicht hat und
ausgeschaltet wurde.
Motorraum
Komponenten
Prüfen und Auffüllen des
Motoröls

366
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie

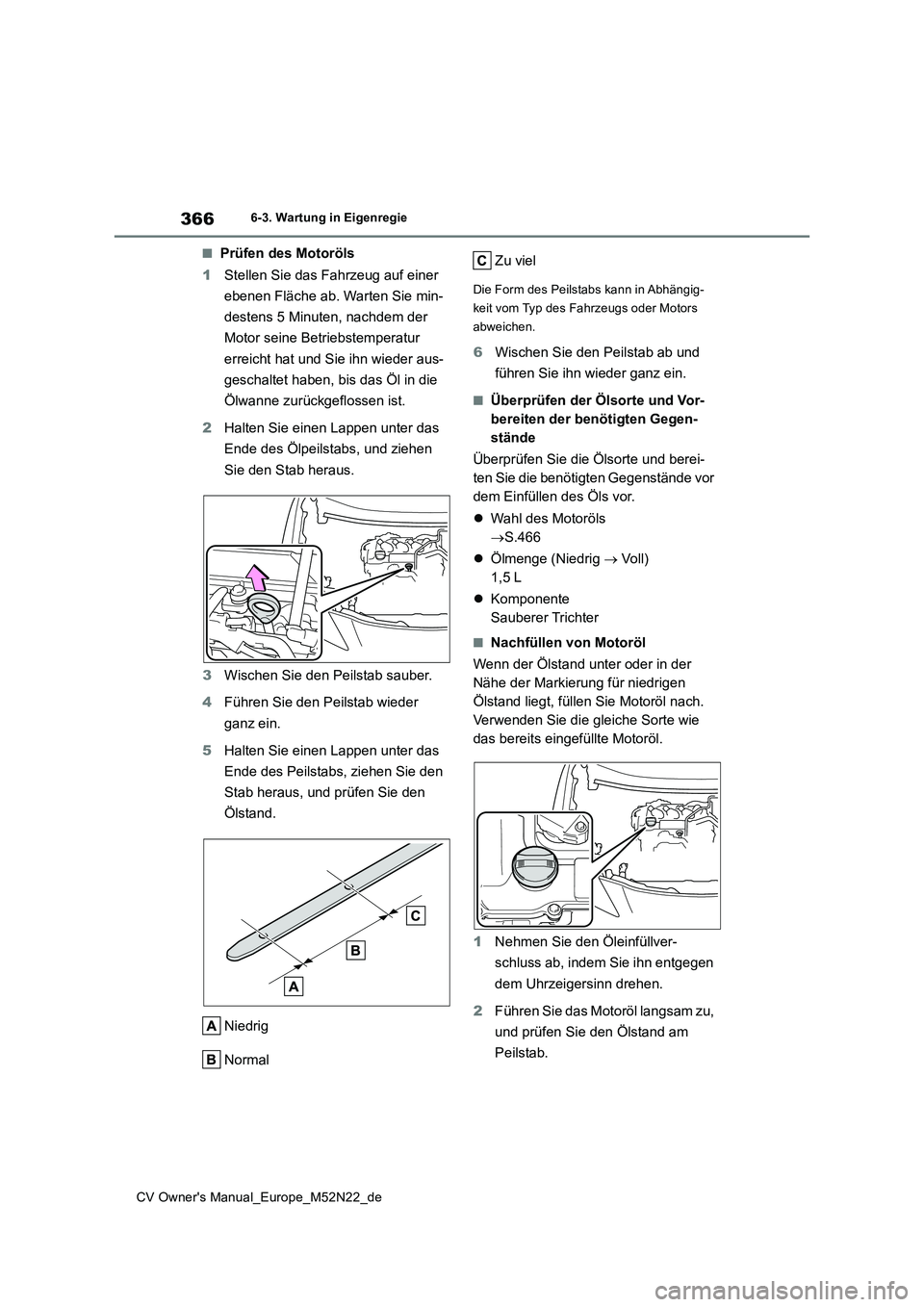

■Prüfen des Motoröls
1 Stellen Sie das Fahrzeug auf einer
ebenen Fläche ab. Warten Sie min-
destens 5 Minuten, nachdem der
Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder aus-
geschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
2 Halten Sie einen Lappen unter das
Ende des Ölpeilstabs, und ziehen
Sie den Stab heraus.
3 Wischen Sie den Peilstab sauber.
4 Führen Sie den Peilstab wieder
ganz ein.
5 Halten Sie einen Lappen unter das
Ende des Peilstabs, ziehen Sie den
Stab heraus, und prüfen Sie den
Ölstand.
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in Abhängig-
keit vom Typ des Fahrzeugs oder Motors
abweichen.
6 Wischen Sie den Peilstab ab und
führen Sie ihn wieder ganz ein.
■Überprüfen der Ölsorte und Vor-
bereiten der benötigten Gegen-
stände
Überprüfen Sie die Ölsorte und berei-
ten Sie die benötigten Gegenstände vor
dem Einfüllen des Öls vor.
 Wahl des Motoröls
 S.466
 Ölmenge (Niedrig  Voll)
1,5 L
 Komponente
Sauberer Trichter
■Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für niedrigen
Ölstand liegt, füllen Sie Motoröl nach.
Verwenden Sie die gleiche Sorte wie
das bereits eingefüllte Motoröl.
1 Nehmen Sie den Öleinfüllver-
schluss ab, indem Sie ihn entgegen
dem Uhrzeigersinn drehen.
2 Führen Sie das Motoröl langsam zu,
und prüfen Sie den Ölstand am
Peilstab.

367
6
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Wartung und Pflege

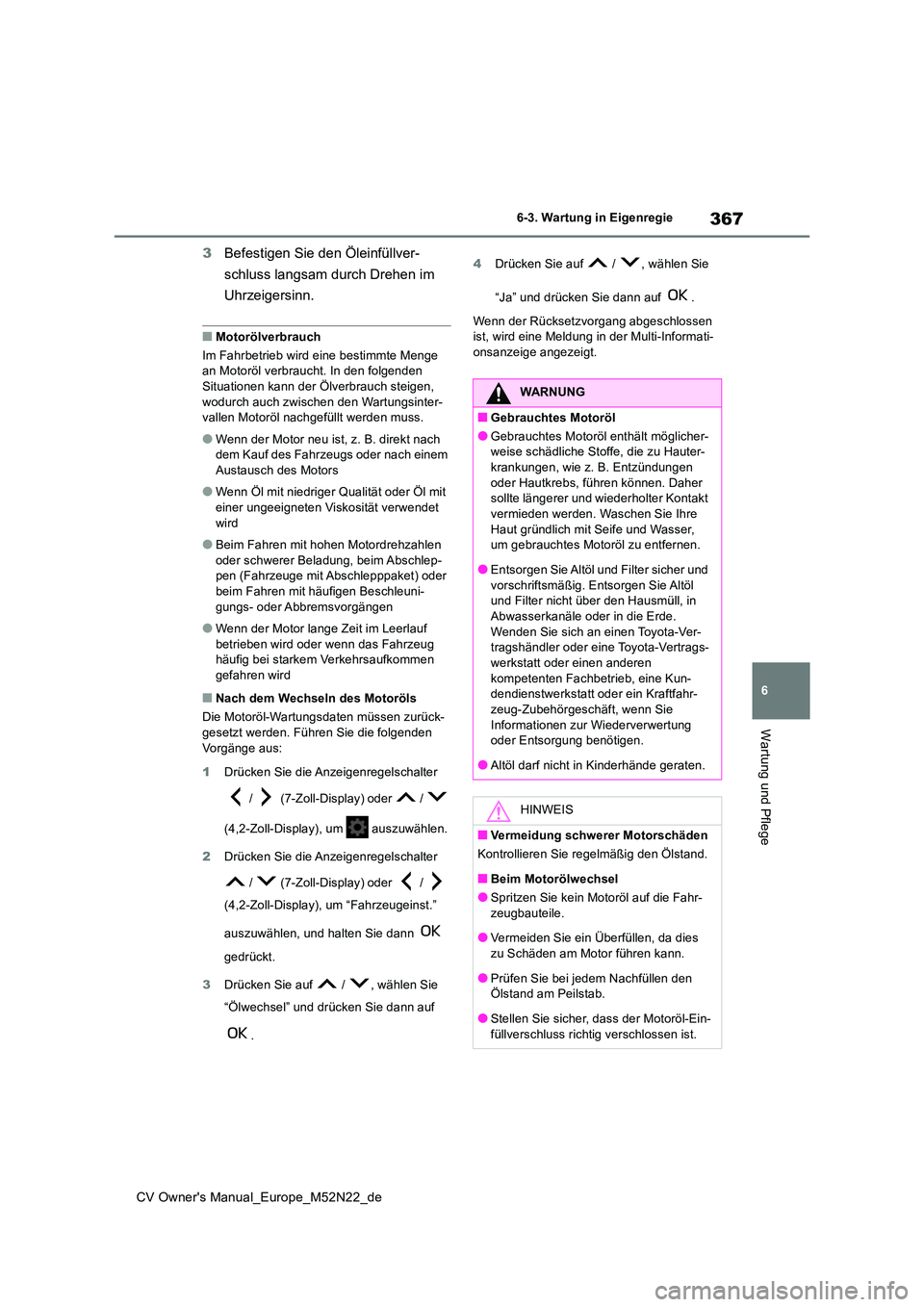

3Befestigen Sie den Öleinfüllver-
schluss langsam durch Drehen im
Uhrzeigersinn.
■Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den folgenden Situationen kann der Ölverbrauch steigen,
wodurch auch zwischen den Wartungsinter- vallen Motoröl nachgefüllt werden muss.
●Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder nach einem Austausch des Motors
●Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität verwendet
wird
●Beim Fahren mit hohen Motordrehzahlen
oder schwerer Beladung, beim Abschlep- pen (Fahrzeuge mit Abschlepppaket) oder beim Fahren mit häufigen Beschleuni-
gungs- oder Abbremsvorgängen
●Wenn der Motor lange Zeit im Leerlauf
betrieben wird oder wenn das Fahrzeug häufig bei starkem Verkehrsaufkommen gefahren wird
■Nach dem Wechseln des Motoröls
Die Motoröl-Wartungsdaten müssen zurück-
gesetzt werden. Führen Sie die folgenden Vorgänge aus:
1 Drücken Sie die Anzeigenregelschalter
/ (7-Zoll-Display) oder /
(4,2-Zoll-Display), um auszuwählen.
2 Drücken Sie die Anzeigenregelschalter
/ (7-Zoll-Display) oder /
(4,2-Zoll-Display), um “Fahrzeugeinst.”
auszuwählen, und halten Sie dann
gedrückt.
3 Drücken Sie auf / , wählen Sie
“Ölwechsel” und drücken Sie dann auf
.
4 Drücken Sie auf / , wählen Sie
“Ja” und drücken Sie dann auf .
Wenn der Rücksetzvorgang abgeschlossen ist, wird eine Meldung in der Multi-Informati-
onsanzeige angezeigt.
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält möglicher- weise schädliche Stoffe, die zu Hauter-
krankungen, wie z. B. Entzündungen oder Hautkrebs, führen können. Daher sollte längerer und wiederholter Kontakt
vermieden werden. Waschen Sie Ihre Haut gründlich mit Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und Filter nicht über den Hausmüll, in
Abwasserkanäle oder in die Erde. Wenden Sie sich an einen Toyota-Ver-tragshändler oder eine Toyota-Vertrags-
werkstatt oder einen anderen kompetenten Fachbetrieb, eine Kun-dendienstwerkstatt oder ein Kraftfahr-
zeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederverwertung oder Entsorgung benötigen.
●Altöl darf nicht in Kinderhände geraten.
HINWEIS
■Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Spritzen Sie kein Motoröl auf die Fahr- zeugbauteile.
●Vermeiden Sie ein Überfüllen, da dies
zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Ein-füllverschluss richtig verschlossen ist.

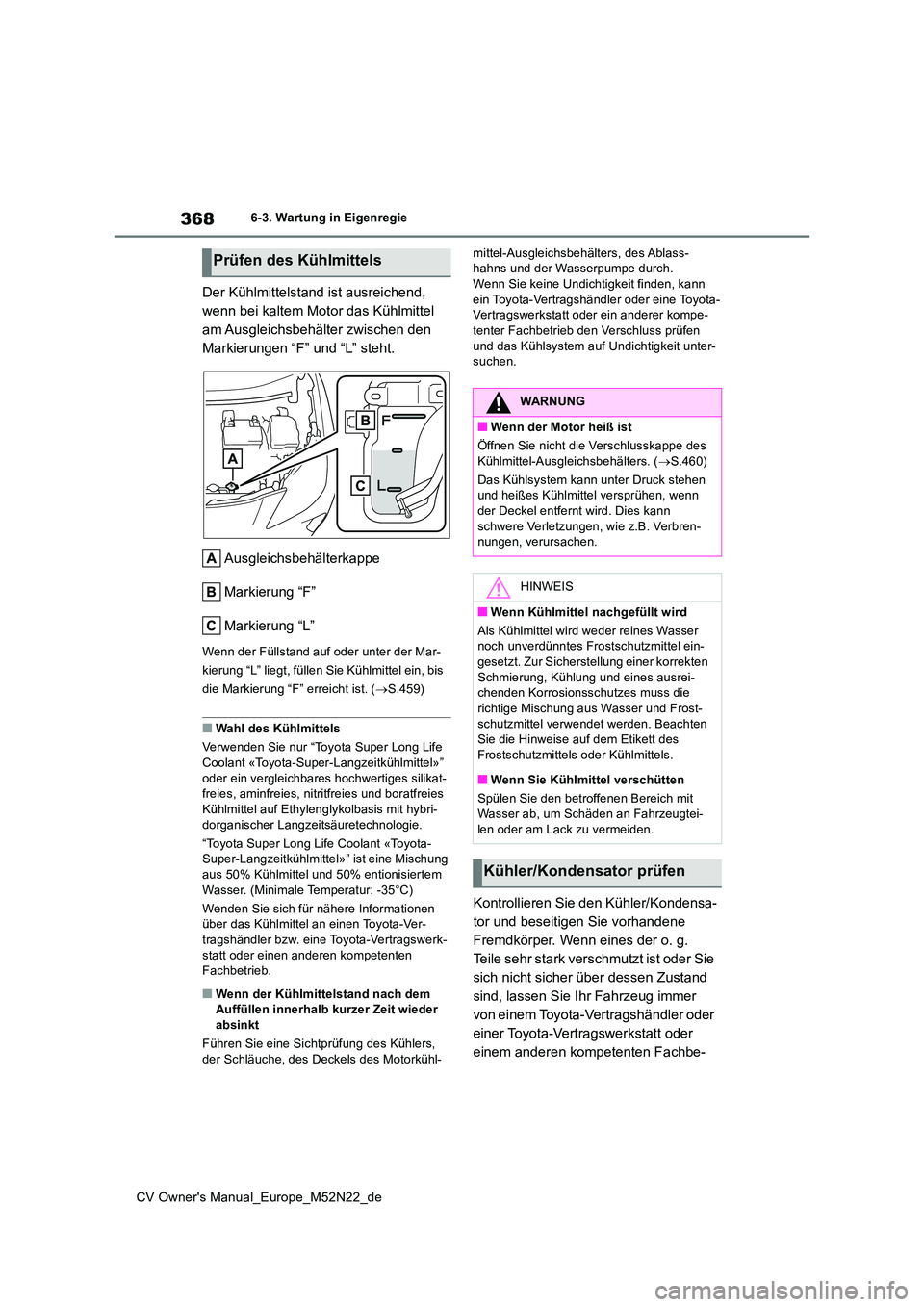

368
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Der Kühlmittelstand ist ausreichend,
wenn bei kaltem Motor das Kühlmittel
am Ausgleichsbehälter zwischen den
Markierungen “F” und “L” steht.
Ausgleichsbehälterkappe
Markierung “F”
Markierung “L”
Wenn der Füllstand auf oder unter der Mar-
kierung “L” liegt, füllen Sie Kühlmittel ein, bis
die Markierung “F” erreicht ist. ( S.459)
■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant «Toyota-Super-Langzeitkühlmittel»”
oder ein vergleichbares hochwertiges silikat- freies, aminfreies, nitritfreies und boratfreies Kühlmittel auf Ethylenglykolbasis mit hybri-
dorganischer Langzei tsäuretechnologie.
“Toyota Super Long Life Coolant «Toyota- Super-Langzeitkühlmittel»” ist eine Mischung aus 50% Kühlmittel und 50% entionisiertem
Wasser. (Minimale Temperatur: -35°C)
Wenden Sie sich für nähere Informationen über das Kühlmittel an einen Toyota-Ver-tragshändler bzw. eine Toyota-Vertragswerk-
statt oder einen anderen kompetenten Fachbetrieb.
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung des Kühlers, der Schläuche, des Dec kels des Motorkühl-
mittel-Ausgleichsbehälters, des Ablass- hahns und der Wasserpumpe durch.Wenn Sie keine Undichtigkeit finden, kann
ein Toyota-Vertragshändler oder eine Toyota- Vertragswerkstatt oder ein anderer kompe-tenter Fachbetrieb den Verschluss prüfen
und das Kühlsystem auf Undichtigkeit unter- suchen.
Kontrollieren Sie den Kühler/Kondensa-
tor und beseitigen Sie vorhandene
Fremdkörper. Wenn eines der o. g.
Teile sehr stark verschmutzt ist oder Sie
sich nicht sicher über dessen Zustand
sind, lassen Sie Ihr Fahrzeug immer
von einem Toyota-Vertragshändler oder
einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbe-
Prüfen des Kühlmittels
WARNUNG
■Wenn der Motor heiß ist
Öffnen Sie nicht die Verschlusskappe des
Kühlmittel-Ausgleichsbehälters. ( S.460)
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn der Deckel entfernt wird. Dies kann
schwere Verletzungen, wie z.B. Verbren- nungen, verursachen.
HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wasser noch unverdünntes Frostschutzmittel ein-gesetzt. Zur Sicherstellung einer korrekten
Schmierung, Kühlung und eines ausrei- chenden Korrosionsschutzes muss die richtige Mischung aus Wasser und Frost-
schutzmittel verwendet werden. Beachten Sie die Hinweise auf dem Etikett des Frostschutzmittels oder Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugtei-len oder am Lack zu vermeiden.
Kühler/Kondensator prüfen
