4-5. Utilisation des systèmes d’aide à la conduite
Conduite
●Présence dans le périmètre de détection d’objets qui ne sont pas perpendiculaires au sol ou au sens de marche du véhicule,
sont de forme irrégulière ou courbe.
●Le vent qui souffle est fort
●Lorsque vous circulez par mauvais temps, tel que brouillard, neige ou tempête de
sable
●Lorsqu’un obstacle indétectable est inter-
calé entre le véhicule et un obstacle détecté
●Si un obstacle tel qu’un véhicule, une moto, un vélo ou un piéton coupe devant votre véhicule ou surgit par le côté
●Si une collision ou un choc a modifié l’orientation d’un capteur
●Lorsque le véhicule est équipé d’un acces-soire susceptible de masquer un capteur,
comme un anneau de remorquage, une protection de pare-chocs (une baguette décorative supplémentaire, etc.), un porte-
vélo ou un chasse-neige
●Si l’avant du véhicule se cabre ou plonge
sous l’effet de la charge transportée
●Si le véhicule ne peut plus rouler de
manière fiable, notamment lorsqu’il a été impliqué dans un accident ou est défaillant
●Lorsque vous utilisez des chaînes à neige, la roue de secours compacte ou le kit de réparation anticrevaison de secours
■Situations dans lesquelles le système
peut intervenir même s’il n’y a aucun risque de collision
Dans certaines situations comme les sui- vantes, il peut arriver que le système inter-
vienne alors même qu’il n’y a aucun risque de collision.
●Lorsque vous circulez sur une route étroite
●Lorsque vous circulez en direction d’une banderole, d’un drapeau, d’une branche d’arbre basse ou d’une barrière levante
(comme celles utilisées aux passages à niveau, barrières de péage et parcs de sta-tionnement)
●Lorsqu’il y a présence d’une ornière ou d’un trou à la surface du sol
●Lorsque vous circulez sur une protection métallique (grille), telle que celles utilisées
pour l’évacuation à l’égout
●Lorsque vous circulez sur une forte décli-
vité, en côte ou en descente
●Si un capteur est frappé par une grande
quantité d’eau, notamment lorsque vous circulez sur une route inondée
●Un capteur est sale ou recouvert de gout-telettes d’eau, de neige ou de glace. (Il suf-fit de nettoyer les capteurs pour résoudre
le problème.)
●Un capteur est recouvert d’une pellicule
formée par un produit en aérosol ou de l’eau de pluie
●Lorsque vous circulez par mauvais temps, tel que brouillard, neige ou tempête de sable
●Lorsque le vent souffle en fortes rafales
●Présence à proximité du véhicule d’appa-reils produisant des ultrasons: avertisseurs sonores, détecteurs de véhicules, moteurs
de motos, freins pneumatiques de poids lourds, sonar de gabarit d’autres véhicules ou autres appareils
●Si l’avant du véhicule se cabre ou plonge sous l’effet de la charge transportée
●Si une collision ou un choc a modifié l’orientation d’un capteur
●Le véhicule approche d’une bordure de trottoir haute ou incurvée

290
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
●Circulation à proximité de piliers (poutres métalliques en H, etc.) dans un parc de stationnement à étages, un chanter de
construction, etc.
●Si le véhicule ne peut plus rouler de
manière fiable, notamment lorsqu’il a été impliqué dans un accident ou est défaillant
●Sur route défoncée, gravillonnée, en pente, ou dans l’herbe
●Lorsque vous utilisez des chaînes à neige, la roue de secours compacte ou le kit de réparation anticrevaison de secours
■Portée de détection des capteurs
Environ 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Le schéma illustre la portée de détection des
capteurs. Remarquez que les capteurs ne
peuvent pas détecter les obstacles extrême-
ment proches du véhicule.
La portée des capteurs est susceptible de
varier selon la forme des obstacles, etc.
■Distance et signal sonore
Affichage de la détection par
les capteurs, distance avec
l’obstacle
Distance approximativ e avec l’obstacleSignal sonore
Capteur avant:
100 cm à 60 cm (3,3 ft. à 2,0 ft.)*
Capteur arrière:
150 cm à 60 cm (4,9 ft. à 2,0 ft.)*
Lent
60 cm à 45 cm (2,0 ft. à 1,5 ft.)*Moyenne
45 cm à 30 cm (1,5 ft. à 1,0 ft.)*Rapide

291
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
*: La fonction de mise au silence automatique du signal sonore est activée. (P.291)
■Fonctionnement du signal sonore
et distance à l’obstacle
Un signal sonore se déclenche lorsque
les capteurs sont actifs.
 Le bip sonore s’accélère à mesure
que le véhicule approche de l’obsta-
cle. Il émet en continu à partir de
l’instant où le véhicule est à moins
de 30 cm (1,0 ft.) environ de l’obsta-
cle.
 Lorsque 2 capteurs ou plus
détectent simultanément un obstacle
statique, le signal sonore réagit à
celui le plus proche.
 Même lorsque les capteurs sont
actifs, il y a des situations dans les-
quelles le signal sonore est mis au
silence. (fonction de mise au silence
automatique du signal sonore)
■Réglage de volume du signal
sonore
Vous pouvez régler le volume du signal
sonore à l’écran multifonctionnel.
Utilisez le sélecteur d’instrumentation
pour configurer. ( P.98, 104)
1 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner .
2 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner , puis appuyez
longuement sur .
3 Sélectionnez le volume sonore puis
appuyez sur .
Chaque fois que vous appuyez sur le bou-
ton, vous alternez entre les niveaux 1, 2, et 3 du volume sonore.
■Mise au silence d’un signal
sonore
Un bouton de mise au silence est affi-
ché à l’écran multifonctionnel lorsqu’un
obstacle est détecté. Pour mettre au
silence le signal sonore, appuyez sur
.
La mise au silence est simultanée pour
les signaux sonores de l’aide au sta-
tionnement Toyota à capteurs et de la
fonction RCTA (sur modèles équipés).
La mise au silence est automatique-
ment annulée dans les situations sui-
vantes:
 Lorsque vous changez de position le
sélecteur de vitesses.
 Lorsque le véhicule roule plus vite
qu’une certaine vitesse.
 Lorsqu’un capteur est défaillant ou le
système est temporairement indis-
ponible.
 Lorsque la fonction en action est
annulée manuellement.
 Lorsque vous mettez le contacteur
de démarrage sur arrêt.
30 cm à 15 cm (1,0 ft. à 0,5 ft.)ContinuMoins de 15 cm (0,5 ft.)
Distance approximativ e avec l’obstacleSignal sonore

292
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
*: Sur modèles équipés
Sélecteur d’instrumentation
Activez/désactivez la fonction RCTA.
Témoins de rétroviseurs extérieurs
Quand un véhicule est détecté s’approchant
par la droite ou la gauche à l’arrière du véhi-
cule, les deux témoins clignotent aux rétrovi-
seurs extérieurs.
Affichage du système multimé-
dia/de navigation (sur modèles
équipés)
Si un véhicule est détecté s’approchant par
la droite ou la gauche à l’arrière du véhicule,
l’icône RCTA ( P.293) s’affiche du côté où
le danger est détecté.
Signal sonore RCTA
Si un véhicule est détecté s’approchant par
la droite ou la gauche à l’arrière du véhicule,
un signal sonore se déclenche.
Utilisez le sélecteur d’instrumentation
RCTA (Alerte de trafic
transversal arrière)*
La fonction RCTA utilise les cap-
teurs radar du système BSM ins-
tallés à l’intérieur de la carrosserie
au-dessus du pare-chocs arrière.
Cette fonction est destinée à aider
le conducteur à surveiller les
zones à visibilité réduite lorsqu’il
recule.
AVERTISSEMENT
■Mises en garde concernant l’utilisa-
tion du système
Il existe une limite à la précision de recon- naissance et aux performances en contrôle dont ce système est capable. Il ne
faut pas lui accorder une trop grande confiance. Il appartient toujours au conducteur de conduire prudemment et de
rester attentif à tout ce qui entoure le véhi- cule. ( P.280)
■Pour garantir le fonctionnement nor-
mal du système
 P.281
Composition du système
Activation/désactivation de la
fonction RCTA

293
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
pour activer/désactiver la fonction.
( P.98, 104)
1 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner .
2 Appuyez sur / (écran 4,2”)
ou sur / (écran 7”) du sélec-
teur d’instrumentation pour sélec-
tionner “RCTA”, puis appuyez sur
.
Lorsque la fonction RCTA est inactive, le témoin RCTA OFF ( P.85) est allumé. (À
chaque fois que vous mettez le contacteur de démarrage sur arrêt puis sur MARCHE, la fonction RCTA est automatiquement réac-
tivée.)
■Visibilité des témoins aux rétroviseurs extérieurs
Lorsque la lumière du jour est intense, il peut arriver que le témoin de rétroviseur extérieur
soit difficile à distinguer.
■Audibilité du signal sonore RCTA
Le signal sonore RCTA peut être difficile à entendre si l’ambiance est bruyante, notam-ment parce que le volume du système audio
est fort.
■Lorsque le message “RCTA non dispo- nible Voir le manuel du propriétaire” est affiché à l’écran multifonctionnel
La tension électrique est devenue anormale
dans les capteurs, ou il peut arriver que de l’eau, de la neige, de la boue, etc., se soit accumulée dans la partie au-dessus du pare-
chocs arrière où se trouve le capteur. ( P.281)
Nettoyer la partie où se trouve le capteur de toute accumulation d’eau, neige, boue, etc.,
doit rétablir le fonctionnement normal. Par ail-
leurs, il peut arriver que le capteur ne fonc- tionne pas normalement par temps très chaud ou très froid.
■Lorsque le message “Dysfonctionne-
ment du RCTA. Consultez votre conces- sionnaire.” est affiché à l’écran multifonctionnel
Le capteur est peut-être défaillant ou désali-
gné. Faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou n’importe quel réparateur fiable.
■Capteurs radar
 P.281
■Utilisation de la fonction RCTA
La fonction RCTA utilise les capteurs
radar pour détecter les véhicules
approchant à l’arrière du vôtre par sa
droite ou sa gauche et avertit le
conducteur de leur présence en faisant
clignoter les témoins intégrés aux rétro-
viseurs extérieurs et en déclenchant un
signal sonore.
Véhicules en approche
Zones de détection
■Indication RCTA (véhicules équi-
pés d’un système multimédia/de
navigation)
Lorsqu’un véhicule est détecté s’appro-
chant par la droite ou la gauche à
l’arrière du véhicule, l’affichage du sys-
Fonction RCTA

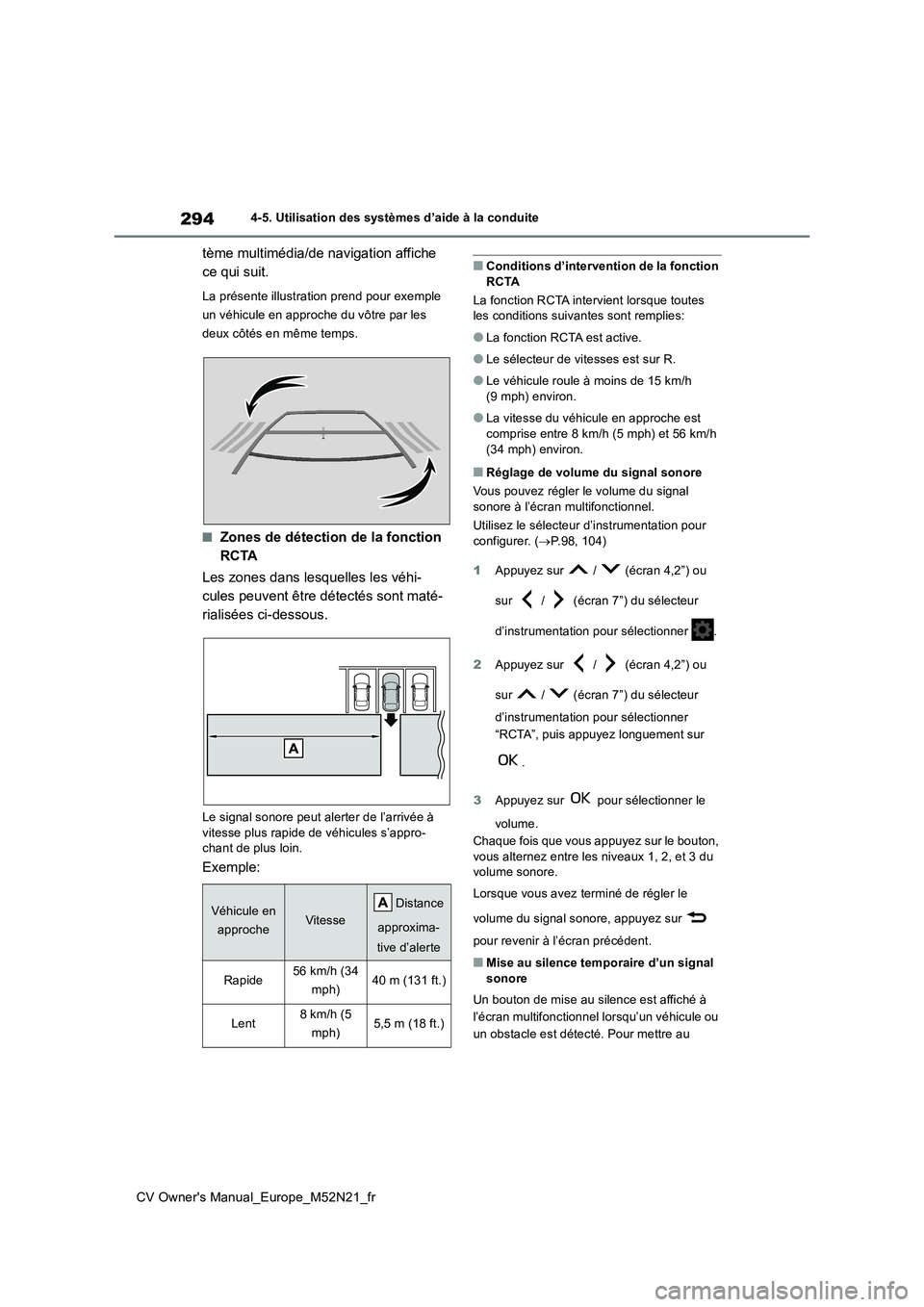

294
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
tème multimédia/de navigation affiche
ce qui suit.
La présente illustration prend pour exemple
un véhicule en approche du vôtre par les
deux côtés en même temps.
■Zones de détection de la fonction
RCTA
Les zones dans lesquelles les véhi-
cules peuvent être détectés sont maté-
rialisées ci-dessous.
Le signal sonore peut alerter de l’arrivée à
vitesse plus rapide de véhicules s’appro- chant de plus loin.
Exemple:
■Conditions d’intervention de la fonction RCTA
La fonction RCTA intervient lorsque toutes les conditions suivantes sont remplies:
●La fonction RCTA est active.
●Le sélecteur de vitesses est sur R.
●Le véhicule roule à moins de 15 km/h
(9 mph) environ.
●La vitesse du véhicule en approche est
comprise entre 8 km/h (5 mph) et 56 km/h (34 mph) environ.
■Réglage de volume du signal sonore
Vous pouvez régler le volume du signal sonore à l’écran multifonctionnel.
Utilisez le sélecteur d’instrumentation pour
configurer. ( P.98, 104)
1 Appuyez sur / (écran 4,2”) ou
sur / (écran 7”) du sélecteur
d’instrumentation pour sélectionner .
2 Appuyez sur / (écran 4,2”) ou
sur / (écran 7”) du sélecteur
d’instrumentation pour sélectionner
“RCTA”, puis appuyez longuement sur
.
3 Appuyez sur pour sélectionner le
volume.
Chaque fois que vous appuyez sur le bouton, vous alternez entre les niveaux 1, 2, et 3 du volume sonore.
Lorsque vous avez terminé de régler le
volume du signal sonore, appuyez sur
pour revenir à l’écran précédent.
■Mise au silence temporaire d’un signal
sonore
Un bouton de mise au silence est affiché à
l’écran multifonctionnel lorsqu’un véhicule ou
un obstacle est détecté. Pour mettre au
Véhicule en
approcheVitesse
Distance
approxima-
tive d’alerte
Rapide56 km/h (34
mph)40 m (131 ft.)
Lent8 km/h (5
mph)5,5 m (18 ft.)

295
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
silence le signal sonore, appuyez sur .
La mise au silence est simultanée pour les
signaux sonores de la fonction RCTA et de
l’aide au stationnement Toyota à capteurs.
La mise au silence est automatiquement
annulée dans les situations suivantes:
●Lorsque vous changez de position le
sélecteur de vitesses.
●Lorsque le véhicule roule plus vite qu’une
certaine vitesse.
●Lorsqu’un capteur est défaillant ou le sys-
tème est temporairement indisponible.
●Lorsque la fonction en action est annulée
manuellement.
●Lorsque vous mettez le contacteur de
démarrage sur arrêt.
■Conditions dans lesquelles le système ne détecte pas les véhicules
La fonction RCTA n’est pas conçue pour détecter les véhicules et/ou obstacles des
types suivants.
●Véhicule approchant directement depuis
l’arrière
●Véhicules reculant dans une place de sta-
tionnement à côté du vôtre
●Véhicules que les capteurs ne peuvent pas
détecter car masqués par des obstructions
●Barrières de sécurité, murs, signalisa-
tions, véhicules en stationnement et autres
obstacles fixes*
●Motos de petites cylindrées, vélos, piétons,
etc.*
●Véhicules en éloignement par rapport au vôtre
●Véhicules approchant depuis les places de
stationnement à côté du vôtre*
●La distance entre le capteur et le véhicule en approche devient trop proche*: Selon les conditions, il peut arriver qu’un
véhicule et/ou un obstacle soit détecté.
■Situations dans lesquelles le système peut ne pas fonctionner correctement
Il peut arriver que la fonction RCTA ne
détecte pas correctement les véhicules dans les situations suivantes:
●Lorsque le capteur est désaligné après que lui ou la partie qui l’entoure ait subi un choc violent
●Lorsque le capteur ou la partie qui l’entoure au-dessus du pare-chocs arrière
est couvert par la boue, la neige, le givre, un adhésif, etc.
●Lorsque vous roulez sur une chaussée rendue humide par l’eau stagnante par mauvais temps (forte pluie, neige ou
brouillard par exemple)
●Lorsque plusieurs véhicules approchent
alors qu’ils se suivent de près les uns des autres
●Quand un véhicule approche à vive allure
●Lorsque le véhicule est équipé d’un acces-soire susceptible de masquer un capteur, comme un anneau de remorquage, une
protection de pare-chocs (une baguette décorative supplémentaire, etc.), un porte-vélo ou un chasse-neige
●Lorsque vous reculez en pente avec une variation brutale de dénivelé

296
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
●Lorsque vous sortez en marche arrière
d’une place de stationnement avec un angle très fermé
●Lorsque vous tractez une cara-vane/remorque
●Quand il y a un écart de hauteur important entre votre véhicule et celui qui pénètre
dans la zone de détection
●Lorsqu’un capteur ou la partie qui l’entoure
est extrêmement chaude ou froide
●Si la suspension a été modifiée ou les
pneus montés sont d’autres dimensions que celles préconisées
●Si l’avant du véhicule se cabre ou plonge sous l’effet de la charge transportée
●Lorsque vous tournez tout en reculant
●Lorsqu’un véhicule tourne pour entrer dans le périmètre de détection
■Situations dans lesquelles le système peut intervenir même s’il n’y a aucun risque de collision
Les cas où la fonction RCTA détecte à tort un
véhicule et/ou un obstacle peuvent augmen- ter dans les situations suivantes:
●Lorsque la place de stationnement est orientée face à une rue et que des véhi-cules y circulent
●Lorsque la distance est faible entre votre véhicule et des obstacles métalliques sus-
ceptibles de réfléchir les ondes électriques (barrière de sécurité, mur, signalisation ou véhicule stationné par exemple)

297
4
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
Conduite
●Lorsque le véhicule est équipé d’un acces- soire susceptible de masquer un capteur, comme un anneau de remorquage, une
protection de pare-chocs (une baguette décorative supplémentaire, etc.), un porte-vélo ou un chasse-neige
●Lorsqu’un véhicule passe par le côté du vôtre
●Lorsqu’un véhicule détecté tourne alors qu’il s’approche du vôtre
●Lorsque à côté de votre véhicule se trouvent des équipements en rotation,
comme le ventilateur d’un groupe de clima- tisation par exemple
●Lorsque de l’eau est projetée ou pulvérisée sur le pare-chocs arrière, provenant d’un système d’arrosage par exemple
●Objets en mouvement (drapeaux, fumées d’échappement, grosses gouttes de pluie
ou flocons de neige, eau de pluie sur la chaussée, etc.)
●Lorsque la distance est réduite entre votre véhicule et une barrière de sécurité, un
mur, etc., entrant dans la zone de détec- tion
●Grillages et gouttières
●Lorsqu’un capteur ou la partie qui l’entoure
est extrêmement chaude ou froide
●Si la suspension a été modifiée ou les
pneus montés sont d’autres dimensions que celles préconisées
●Si l’avant du véhicule se cabre ou plonge sous l’effet de la charge transportée

298
CV Owner's Manual_Europe_M52N21_fr
4-5. Utilisation des systèmes d’aide à la conduite
*: Sur modèles équipés
■Fonction de freinage d’aide au
stationnement (obstacles sta-
tiques)
 P. 3 0 3
■Fonction de freinage d’aide au
stationnement (trafic transversal
arrière)
 P. 3 0 6
PKSB (Freinage d’aide au
stationnement)*
Le système de freinage d’aide au
stationnement regroupe les fonc-
tions suivantes, qui interviennent
lorsque vous circulez à vitesse
réduite ou vous reculez, notam-
ment pour stationner. Lorsque le
système évalue que le risque de
collision avec un obstacle détecté
est élevé, il déclenche une alerte
pour exhorter le conducteur à
effectuer une manœuvre d’évite-
ment. Si le système évalue que le
risque de collision avec un obsta-
cle détecté est extrêmement élevé,
il déclenche automatiquement la
mise en action des freins pour
aider à éviter le choc ou à en
réduire la gravité.
Système PKSB (Freinage
d’aide au stationnement)
AVERTISSEMENT
■Mises en garde concernant l’utilisa-
tion du système
Ne pas accorder une trop grande confiance au système, sous peine de pro-voquer un accident.
Assurez-vous toujours de la sécurité de
tout ce qui entoure le véhicule pendant que vous le conduisez.
Selon les conditions tenant au véhicule et à la route, la météo, etc., il peut arriver que
le système soit inopérant.
Les capacités de détection des capteurs et des radars sont limitées. Assurez-vous toujours de la sécurité de tout ce qui
entoure le véhicule pendant que vous le conduisez.
●Le conducteur est seul responsable de
la sécurité de sa conduite. Conduisez toujours prudemment, en prenant soin de surveiller tout ce qui vous entoure.
Le système de freinage d’aide au sta- tionnement est conçu pour permettre d’atténuer la gravité d’une collision. Tou-
tefois, il peut arriver qu’il soit inopérant dans certaines situations.
●Le freinage d’aide au stationnement
n’est pas conçu pour arrêter complète- ment le véhicule. Par ailleurs, même si
le véhicule a été mis à l’arrêt par le sys- tème, il est nécessaire d’appuyer immé-diatement sur la pédale de frein, car le
contrôle par freinage est annulé après 2 secondes environ.
●Il est extrêmement dangereux de vouloir
contrôler le fonctionnement du système en dirigeant intentionnellement le véhi-cule en direction d’un mur, etc. Ne
jamais tenter une telle action.
■Quand désactiver le freinage d’aide au stationnement
Dans les situations suivantes, désactivez
le freinage d’aide au stationnement pour empêcher le système d’intervenir alors même qu’il n’y a aucun risque de collision.
