2Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
3Wymieniç ˝arówk´.
4Zamontowaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝arówce do
wci´ç w oprawie, w∏o˝yç ˝arówk´ i ob-
róciç opraw´ ˝arówki zgodnie z ruchem
wskazówek zegara.
5Pod∏àczyç z∏àcze elektryczne.
6Sprawdziç poprawnoÊç zamoco-
wania oprawy ˝arówki.
Poruszyç delikatnie opraw´ ˝arówki,
aby sprawdziç, czy nie jest luêna, w∏à-
czyç Êwiat∏a g∏ówne i upewniç si´, ˝e
Êwiat∏o nie przenika przez opraw´.
Przednie kierunkowskazy
(z ˝arówkà)
1Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
2Wyjàç ˝arówk´.
3Podczas monta˝u wymienione
czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
Tylne kierunkowskazy
(z ˝arówkà)
1Otworzyç drzwi baga˝nika.
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie419
6
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 419

2Odkr´ciç 2 Êruby i wyjàç lamp´
zespolonà, pociàgajàc jà w kie-
runku ty∏u samochodu.
3Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.
4Wyjàç ˝arówk´.
5Podczas monta˝u ˝arówki wymie-
nione w kroku 3i4czynnoÊci
nale˝y wykonaç w odwrotnej
kolejnoÊci.
6Zamontowaç lamp´ zespolonà.
Podczas montowania lampy zespolonej
wyrównaç prowadnic´ ze szpilkà .
7Wkr´ciç 2 Êruby.
BA
4206-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 420

OÊwietlenie tablicy rejestracyj-
nej
1Zdemontowaç os∏on´ lampy.
1W∏o˝yç ma∏y p∏aski Êrubokr´t
w prawy lub lewy otwór w os∏onie
lampy.
2Pochyliç Êrubokr´t w kierunku
wskazywanym przez strza∏k´, tak
jak pokazano na ilustracji, uwolniç
os∏on´ z ∏àcznika, a nast´pnie
zdjàç os∏on´.
W celu unikni´cia ryzyka uszkodzenia
samochodu koƒcówk´ Êrubokr´ta nale˝y
owinàç taÊmà.
Os∏ona lampy
¸àcznik2Wyjàç ˝arówk´.
3Wymieniç ˝arówk´.
4Zamontowaç os∏on´ lampy.
1Zaczepiç os∏on´ o prawà lub le-
wà cz´Êç ∏àcznika.
B
A
Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie421
6
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 421

2Wcisnàç os∏on´ na swoje miejsce.
Lekko pociàgajàc os∏on´ lampy, upewniç
si´, ˝e zosta∏a prawid∏owo zamontowana.
¸àcznik
Âwiat∏o cofania (z ˝arówkà)
1Otworzyç drzwi baga˝nika i zdjàç
os∏on´.
Nacisnàç na wyci´cie w os∏onie i jà
zdjàç.
W celu unikni´cia ryzyka uszkodzenia
samochodu koƒcówk´ Êrubokr´ta nale˝y
owinàç taÊmà.
W wersjach z kierownicà po prawej stro-
nie Êwiat∏o cofania (z ˝arówkà) znajduje
si´ po przeciwnej stronie. (
S. 417)
2Obróciç opraw´ ˝arówki w kie-
runku przeciwnym do ruchu
wskazówek zegara.3Wyjàç ˝arówk´.
4Wymieniç ˝arówk´.
5Zamontowaç opraw´ ˝arówki.
6Zamontowaç os∏on´ w drzwiach
baga˝nika.
A
4226-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 422

Obs∏uga techniczna i konserwacja
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie423
6
OSTRZE˚ENIE
Wymiana ˝arówek
Wy∏àczyç Êwiat∏a. Nie nale˝y przy-
st´powaç do wymiany ˝arówki bez-
poÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà
spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki
nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝a-
rówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub za-
t∏uszczenia ˝arówki. Zarysowanie
lub upuszczenie ˝arówki grozi jej
przepaleniem bàdê p´kni´ciem.
˚arówki wraz ze wszystkimi elemen-
tami dodatkowymi nale˝y prawid∏owo
zamocowaç. W przeciwnym wypadku
mo˝e dojÊç do uszkodzeƒ na skutek
przegrzania, po˝aru bàdê wnikni´cia
wilgoci do wn´trza lampy. Mo˝e to
doprowadziç do jej uszkodzenia lub
skraplania si´ wody na wewn´trznej
powierzchni klosza.
W celu ograniczenia ryzyka
awarii lub po˝aru
Dok∏adnie obsadziç ˝arówk´ w opra-
wie i zablokowaç.
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 423

4246-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
OSTRZE˚ENIE
Nie wolno dokonywaç ˝adnych przeró-
bek elementów zawieszenia i podwozia,
np. instalowaç elementy podwy˝szajàce
zawieszenie, dodatkowe podk∏adki
dystansowe, spr´˝yny itp. Mo˝e to
prowadziç do niebezpiecznej zmiany
w∏asnoÊci jezdnych i utraty panowania
nad pojazdem.
UWAGA
Amor tyzatory majà znaczàcy wp∏yw
na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor ty-
zatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak
pami´taç, ˝e gwarancja obejmuje tyl-
ko i wy∏àcznie usterki amor tyzatorów,
których przyczynà jest wada materia-
∏owa bàdê produkcyjna. Natomiast
naturalne zu˝ycie, proporcjonalne do
przebiegu i sposobu eksploatacji, nie
jest obj´te gwarancjà.
UWAGA
Wyst´powanie warstwy tlenków na
powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamul-
cowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika,
nie zmniejszajàcej funkcjonalnoÊci
tych elementów, nie podlega napra-
wom ani wymianom w ramach gwa-
rancji.
UWAGA
W celu utrzymania sprawnoÊci tech-
nicznej pojazdu i zapewnienia zadowo-
lenia z jego bezawaryjnej eksploatacji
u˝ytkownik powinien dbaç o przepro-
wadzanie niezb´dnych czynnoÊci ob-
s∏ugowych, takich jak regulacja silnika,
ustawianie geometrii kó∏, czyszczenie
i wymiana filtrów, czyszczenie uk∏adu
hamulcowego i uk∏adu ch∏odzenia silni-
ka, regulacja naciàgu pasków nap´do-
wych, wymiana ok∏adzin ciernych oraz
uzupe∏nianie p∏ynów i substancji sma-
rujàcych, a tak˝e ubytków pow∏ok la-
kierowych wywo∏anych czynnikami
zewn´trznymi. Tego rodzaju czynnoÊci
obs∏ugowe nie sà obj´te zobowiàzania-
mi gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów
eksploatacyjnych, takich jak Êwiece
zap∏onowe, koƒcówki wtryskiwaczy,
paski nap´dowe, tarcze hamulcowe,
klocki i szcz´ki hamulcowe, elementy
filtrujàce, p∏yny, substancje smarujàce,
˝arówki, bezpieczniki, elementy gu-
mowe wycieraczek szyb, elementy
gumowe zawieszenia i inne, nie jest
obj´te gwarancjà.
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 424

Sytuacje awaryjne
425
7 7-1. Podstawowe informacje
Âwiat∏a awaryjne ....................426
Gdy samochód wymaga
zatrzymania w sytuacji
awaryjnej ..............................426
Gdy samochód jest zanurzony
lub woda na drodze
podnosi si´ ...........................427
7-2. Post´powanie w sytuacjach
awaryjnych
Gdy samochód wymaga
holowania .............................429
W razie podejrzenia
nieprawid∏owoÊci ..................434
Gdy zaÊwieci si´ lampka
ostrzegawcza lub rozlegnie si´
sygna∏ ostrzegawczy ............435
Gdy zostanie wyÊwietlony
komunikat ostrzegawczy ......445
Gdy zostanie przebita opona
(wersje wyposa˝one
w awaryjny zestaw
naprawczy do ogumienia) ....448
Gdy zostanie przebita
opona (wersje wyposa˝one
w ko∏o zapasowe) ................459
Gdy wystàpià trudnoÊci
z uruchomieniem hybrydowego
uk∏adu nap´dowego .............468
Gdy zostanà zgubione
kluczyki ................................469
Gdy elektroniczny kluczyk nie
dzia∏a prawid∏owo (wersje
z elektronicznym kluczykiem)
.............................................470
Gdy zostanie roz∏adowany
akumulator 12-woltowy ........472
Gdy hybrydowy uk∏ad nap´dowy
ulegnie przegrzaniu..............477
Gdy samochód ugrz´ênie ......480
7Sytuacje awaryjne
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 425

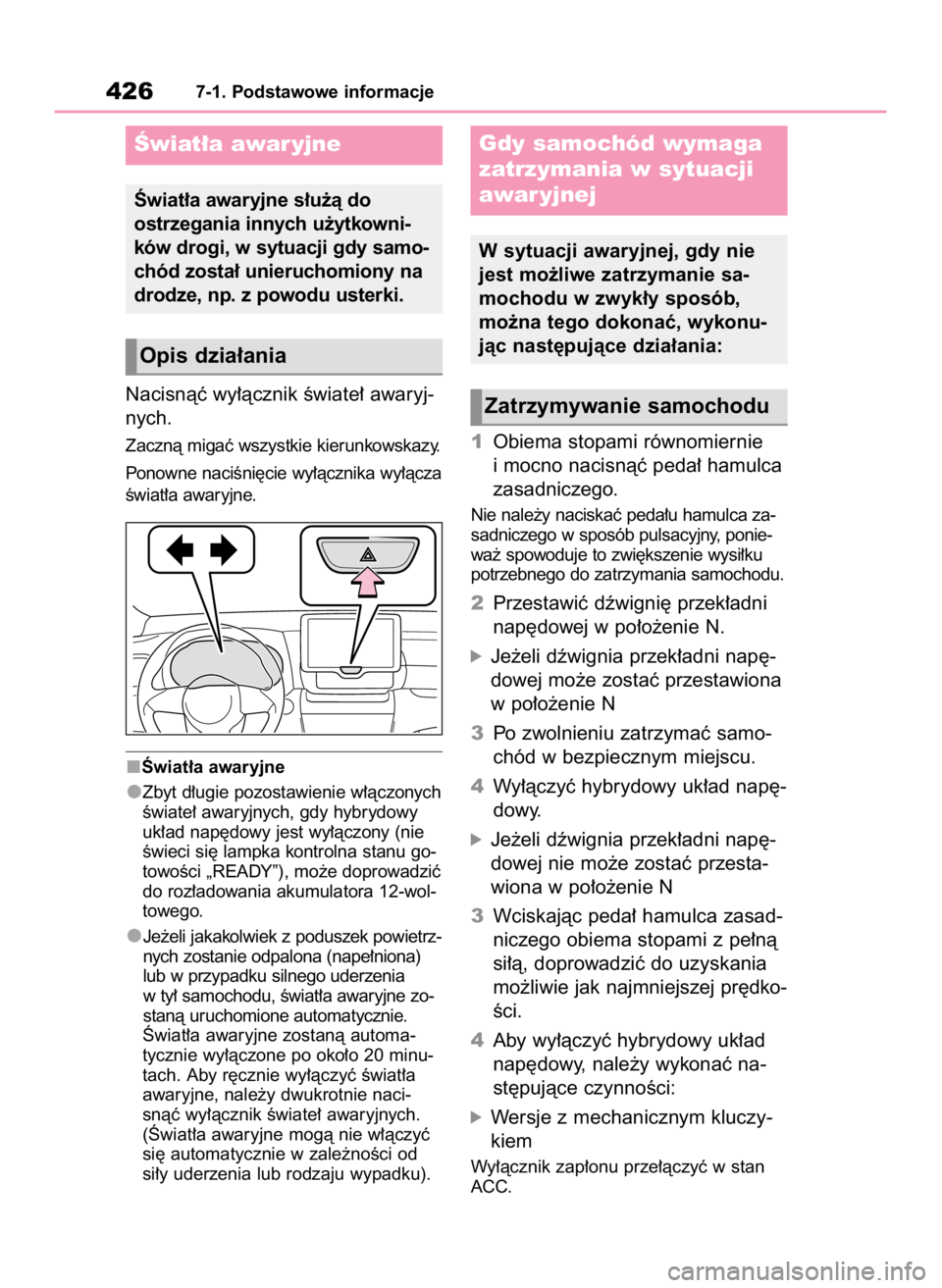

Nacisnàç wy∏àcznik Êwiate∏ awaryj-
nych.
Zacznà migaç wszystkie kierunkowskazy.
Ponowne naciÊni´cie wy∏àcznika wy∏àcza
Êwiat∏a awaryjne.
Âwiat∏a awaryjne
Zbyt d∏ugie pozostawienie w∏àczonych
Êwiate∏ awaryjnych, gdy hybrydowy
uk∏ad nap´dowy jest wy∏àczony (nie
Êwieci si´ lampka kontrolna stanu go-
towoÊci „READY”), mo˝e doprowadziç
do roz∏adowania akumulatora 12-wol-
towego.
Je˝eli jakakolwiek z poduszek powietrz-
nych zostanie odpalona (nape∏niona)
lub w przypadku silnego uderzenia
w ty∏ samochodu, Êwiat∏a awaryjne zo-
stanà uruchomione automatycznie.
Âwiat∏a awaryjne zostanà automa-
tycznie wy∏àczone po oko∏o 20 minu-
tach. Aby r´cznie wy∏àczyç Êwiat∏a
awaryjne, nale˝y dwukrotnie naci-
snàç wy∏àcznik Êwiate∏ awaryjnych.
(Âwiat∏a awaryjne mogà nie w∏àczyç
si´ automatycznie w zale˝noÊci od
si∏y uderzenia lub rodzaju wypadku).1Obiema stopami równomiernie
i mocno nacisnàç peda∏ hamulca
zasadniczego.
Nie nale˝y naciskaç peda∏u hamulca za-
sadniczego w sposób pulsacyjny, ponie-
wa˝ spowoduje to zwi´kszenie wysi∏ku
potrzebnego do zatrzymania samochodu.
2Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie N.
óJe˝eli dêwignia przek∏adni nap´-
dowej mo˝e zostaç przestawiona
w po∏o˝enie N
3Po zwolnieniu zatrzymaç samo-
chód w bezpiecznym miejscu.
4Wy∏àczyç hybrydowy uk∏ad nap´-
dowy.
óJe˝eli dêwignia przek∏adni nap´-
dowej nie mo˝e zostaç przesta-
wiona w po∏o˝enie N
3Wciskajàc peda∏ hamulca zasad-
niczego obiema stopami z pe∏nà
si∏à, doprowadziç do uzyskania
mo˝liwie jak najmniejszej pr´dko-
Êci.
4Aby wy∏àczyç hybrydowy uk∏ad
nap´dowy, nale˝y wykonaç na-
st´pujàce czynnoÊci:
óWersje z mechanicznym kluczy-
kiem
Wy∏àcznik zap∏onu prze∏àczyç w stan
ACC.
4267-1. Podstawowe informacje
Âwiat∏a awar yjne
Âwiat∏a awaryjne s∏u˝à do
ostrzegania innych u˝ytkowni-
ków drogi, w sytuacji gdy samo-
chód zosta∏ unieruchomiony na
drodze, np. z powodu usterki.
Gdy samochód wymaga
zatrzymania w sytuacji
awar yjnej
W sytuacji awaryjnej, gdy nie
jest mo˝liwe zatrzymanie sa-
mochodu w zwyk∏y sposób,
mo˝na tego dokonaç, wykonu-
jàc nast´pujàce dzia∏ania:
Opis dzia∏ania
Zatrzymywanie samochodu
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 426

óWersje z elektronicznym kluczy-
kiem
Przytrzymaç wciÊni´ty przycisk rozruchu
przez co najmniej 2 sekundy lub szybko
nacisnàç go co najmniej 3-krotnie.
5Zatrzymaç samochód w bez-
piecznym miejscu.Je˝eli drzwi mogà zostaç otwar-
te, nale˝y je otworzyç i opuÊciç
samochód.
Je˝eli drzwi nie mogà zostaç
otwar te, nale˝y opuÊciç szyb´
za pomocà prze∏àcznika elek-
trycznego sterowania szyb, aby
utworzyç drog´ ewakuacyjnà.
Je˝eli szyba mo˝e zostaç otwar-
ta, nale˝y opuÊciç samochód
przez okno.
Je˝eli drzwi i szyba nie mogà zo-
staç otwar te ze wzgl´du na pod-
noszàcy si´ poziom wody, nale˝y
zachowaç spokój i poczekaç, a˝
poziom wody we wn´trzu podnie-
sie si´ do momentu wyrównania
ciÊnienia wody wewnàtrz i na ze-
wnàtrz samochodu, a nast´pnie
otworzyç drzwi i opuÊciç samo-
chód. Gdy poziom wody na ze-
wnàtrz przekracza po∏ow´ wyso-
koÊci drzwi, nie mogà one zostaç
Sytuacje awaryjne
7-1. Podstawowe informacje427
7OSTRZE˚ENIE
W przypadku koniecznoÊci wy-
∏àczenia hybrydowego uk∏adu
nap´dowego podczas jazdy
Gdy hybrydowy uk∏ad nap´dowy
zostanie wy∏àczony, przestanie dzia-
∏aç wspomaganie uk∏adu kierowni-
czego i w zwiàzku z tym kierownica
b´dzie stawia∏a zwi´kszony opór.
Zanim zostanie wy∏àczony hybrydo-
wy uk∏ad nap´dowy, nale˝y w mak-
symalnym stopniu ograniczyç pr´d-
koÊç jazdy.
Wersje z mechanicznym kluczykiem:
Nigdy nie wolno wyjmowaç kluczyka.
Spowoduje to zablokowanie kierow-
nicy.
Gdy samochód jest zanu-
rzony lub woda na drodze
podnosi si´
Samochód ten nie jest przysto-
sowany do poruszania si´ po
drogach znacznie zalanych
wodà.
Nie wolno poruszaç si´ po pod-
topionych drogach lub po takich,
na których poziom wody mo˝e
si´ podnosiç. Pozostawanie
w samochodzie w sytuacji, gdy
samochód mo˝e zostaç zalany
lub mo˝e zaczàç dryfowaç, jest
niebezpieczne. W takiej sytuacji
nale˝y zachowaç spokój i wyko-
naç nast´pujàce czynnoÊci.
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 427

otwar te od wewnàtrz z powodu
zbyt du˝ego ciÊnienia.
Gdy poziom wody przekroczy
poziom pod∏ogi
Gdy poziom wody przekroczy poziom
pod∏ogi, po pewnym czasie sprz´t elek-
tryczny ulegnie uszkodzeniu, elektrycz-
nie sterowane szyby przestanà dzia∏aç,
hybrydowy uk∏ad nap´dowy wy∏àczy si´
i samochód mo˝e zostaç unieruchomiony.
U˝ywanie m∏otka bezpieczeƒstwa*
Przednia szyba zrobiona jest z laminowa-
nego szk∏a (sklejonego z kilku warstw).
Szk∏o laminowane nie mo˝e zostaç roz-
bite m∏otkiem bezpieczeƒstwa*.
Pozosta∏e szyby w samochodzie zrobio-
ne sà ze szk∏a har towanego.
*: Aby uzyskaç dodatkowe informacje na
temat m∏otka bezpieczeƒstwa, nale˝y
skontaktowaç si´ z autoryzowanà sta-
cjà obs∏ugi Toyoty, innym specjalistycz-
nym warsztatem lub z dystrybutorem
m∏otka bezpieczeƒstwa.
4287-1. Podstawowe informacje
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas jazdy
Nie wolno poruszaç si´ po podtopio-
nych drogach lub po takich, na któ-
rych poziom wody mo˝e si´ podnosiç.
W przeciwnym razie samochód mo˝e
ulec uszkodzeniu i zostaç unierucho-
miony, zalany lub mo˝e zaczàç dryfo-
waç, co mo˝e doprowadziç do Êmierci.
21 Yaris Cross HV OM52N75E 7/22/22 5:34 PM Page 428
