3617-2. Postupy v případě nouze
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
7
Když nastanou potíže
Když se vozidlo přehřívá
●Ručička ukazatele teploty chladicí kapaliny motoru (S. 94) zasa-
huje do červené oblasti nebo pociťujete ztrátu výkonu motoru.
(Například, rychlost vozidla se nezvyšuje.)
●Na multiinformačním displeji se zobrazí výstražné hlášení signali-
zující přehřívání. (S. 330)
●Zpod kapoty vystupuje pára.
Zastavte vozidlo na bezpečném místě a vypněte systém klimatiza-
ce, a pak vypněte motor.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Následující může signalizovat, že se vaše vozidlo přehřívá:
Nápravná opatření

3627-2. Postupy v případě nouze
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Poté, co se motor dostatečně ochladí, prohlédněte hadice a blok
chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátor chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kontak-
tujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
"FULL" (Plná)
"LOW" (Nízká)
Uzávěr chladiče
Uzávěr plnicího hrdla chladicí
kapaliny motoru

3637-2. Postupy v případě nouze
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
7
Když nastanou potíže

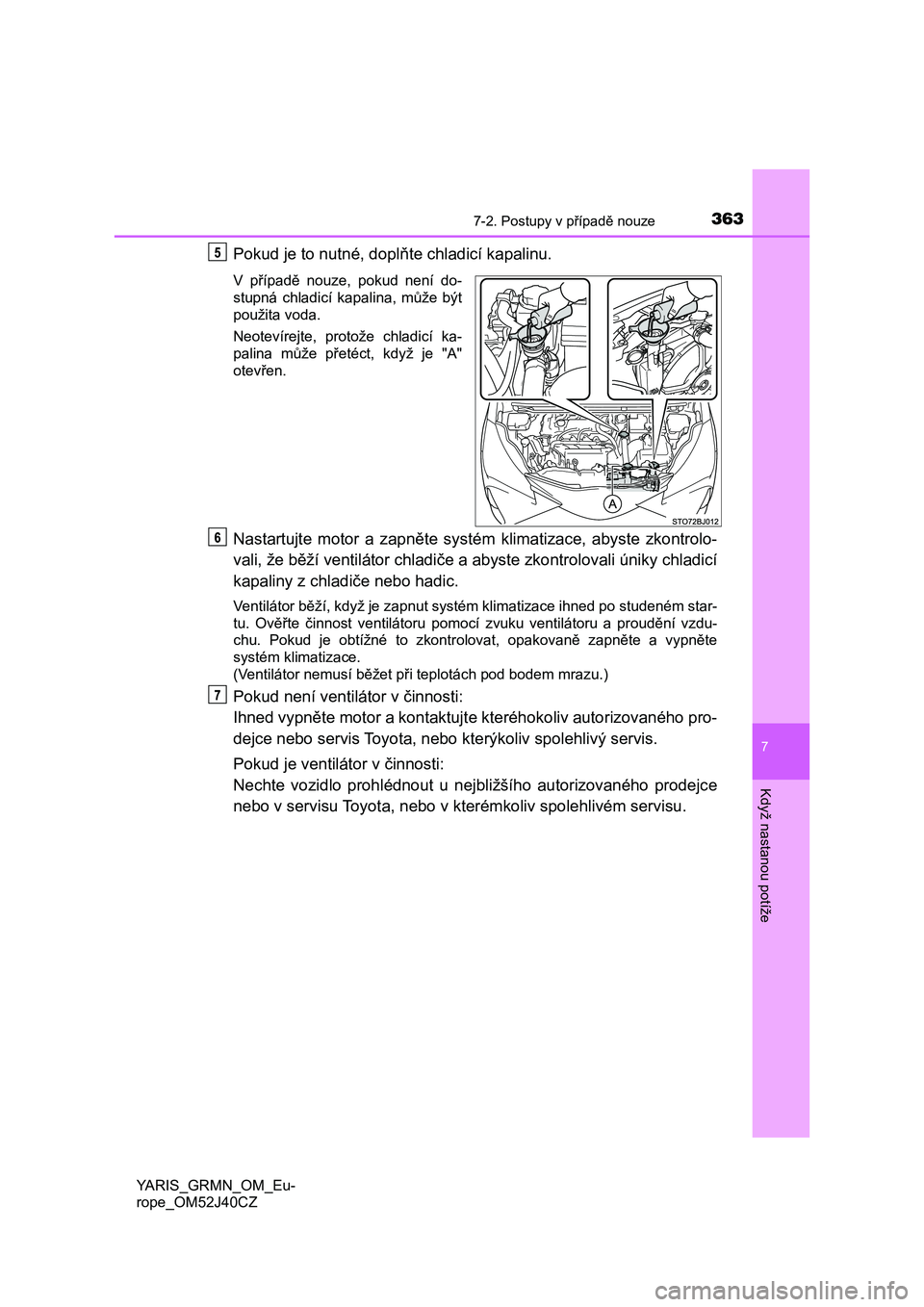

Pokud je to nutné, doplňte chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může být
použita voda.
Neotevírejte, protože chladicí ka-
palina může přetéct, když je "A"
otevřen.
Nastartujte motor a zapněte systém klimatizace, abyste zkontrolo-
vali, že běží ventilátor chladiče a abyste zkontrolovali úniky chladicí
kapaliny z chladiče nebo hadic.
Ventilátor běží, když je zapnut systém klimatizace ihned po studeném star-
tu. Ověřte činnost ventilátoru pomocí zvuku ventilátoru a proudění vzdu-
chu. Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypněte
systém klimatizace.
(Ventilátor nemusí běžet při teplotách pod bodem mrazu.)
Pokud není ventilátor v činnosti:
Ihned vypněte motor a kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Pokud je ventilátor v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.

3647-2. Postupy v případě nouze
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ

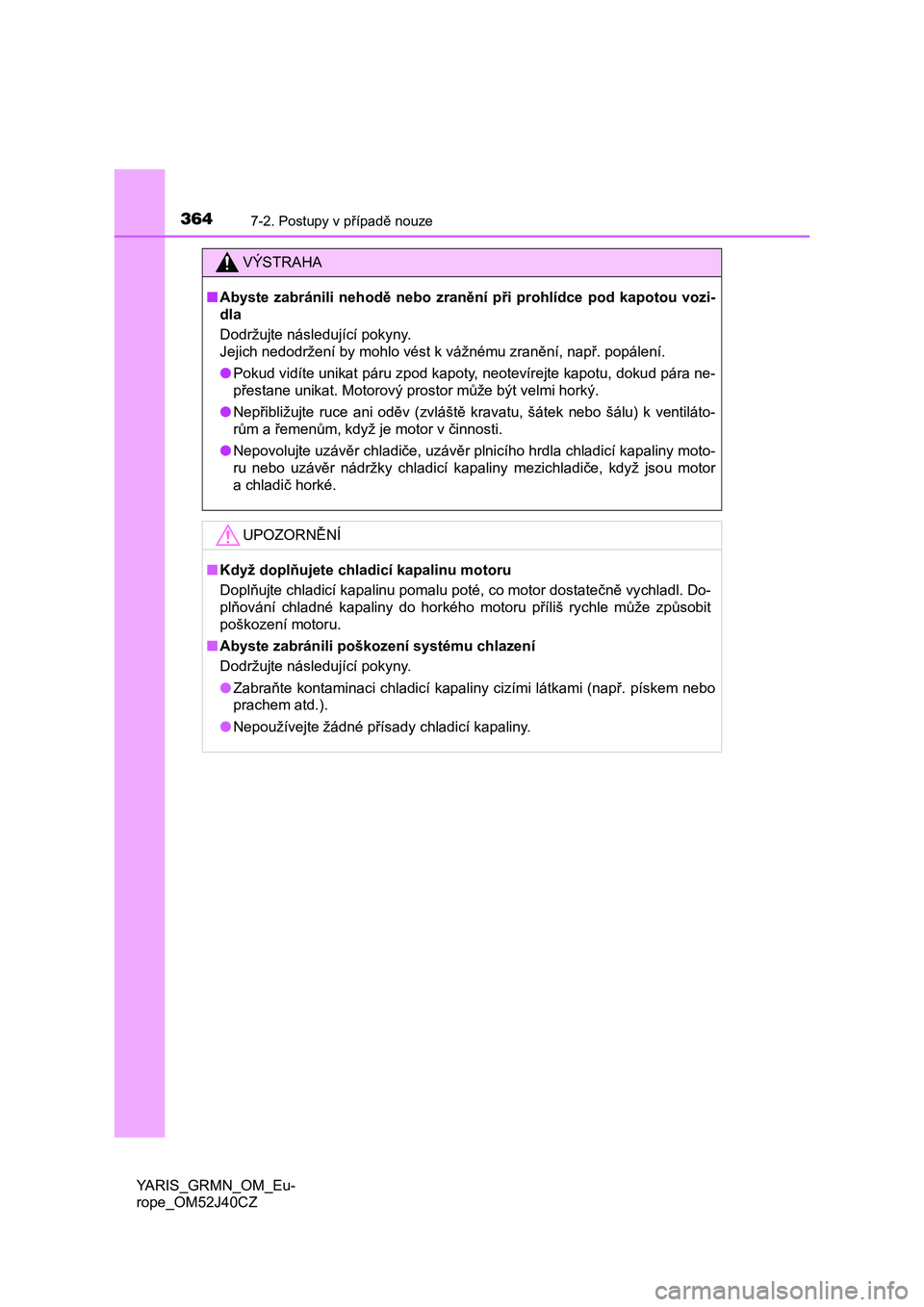

VÝSTRAHA
■Abyste zabránili nehodě nebo zranění při prohlídce pod kapotou vozi-
dla
Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážnému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
<0053011c004800560057004400510048000300580051004c004e0044005700110003003000520057005200550052005900ea0003005300550052005600570052005500030050012400e500480003004500ea0057000300590048004f0050004c0003004b00
520055004e00ea0011[
●Nepřibližujte ruce ani oděv (zvláště kravatu, šátek nebo šálu) k ventiláto-
rům a řemenům, když je motor v činnosti.
●<003100480053005200590052004f0058004d0057004800030058005d00690059010c005500030046004b004f00440047004c00fe0048000f00030058005d00690059010c005500030053004f0051004c00460074004b00520003004b00550047004f004400
030046004b004f00440047004c004600740003004e00440053[aliny moto-
ru nebo uzávěr nádržky chladicí kapaliny mezichladiče, když jsou motor
a chladič horké.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru
Doplňujte chladicí kapalinu pomalu poté, co motor dostatečně vychladl. Do-
plňování chladné kapaliny do horkého motoru příliš rychle může způsobit
poškození motoru.
■Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny.
●Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo
prachem atd.).
●Nepoužívejte žádné přísady chladicí kapaliny.

3657-2. Postupy v případě nouze
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
7
Když nastanou potíže
Když vozidlo uvízne
Vypněte motor. Zabrzděte parkovací brzdu a řadicí páku přesuňte
do N.
Odstraňte bahno, sníh nebo písek z okolí předních kol.
Podložte přední kola dřevem, kameny nebo jiným materiálem, abys-
te umožnili zlepšit trakci.
Znovu nastartujte motor.
Přesuňte řadicí páku do 1 nebo R a uvolněte parkovací brzdu. Pak
opatrně sešlápněte plynový pedál.
■Když je obtížné vozidlo uvolnit
■Nouzová tažná oka
Pokud se protáčejí pneumatiky nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte následující činnosti:
Stiskněte , abyste vypnuli TRC.
Na multiinformačním displeji se zobrazí
hlášení.
Když vaše vozidlo uvízne a nemůže se
pohybovat, nouzová tažná oka se použí-
vají k tomu, aby vaše vozidlo bylo vytaže-
no v případě nouze jiným vozidlem.
Vaše vozidlo není určeno k tomu, aby táh-
lo jiné vozidlo.

3667-2. Postupy v případě nouze
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
VÝSTRAHA
■Když se pokoušíte uvolnit uvízlé vozidlo
Pokud zvolíte pro uvolnění vozidla zatlačení dozadu a dopředu, ujistěte se,
že je okolní prostor prázdný, abyste zabránili nárazu do jiných vozidel, před-
mětů nebo osob. Vozidlo může také po uvolnění náhle vyrazit dopředu nebo
dozadu. Buďte mimořádně opatrní.
UPOZORNĚNÍ
■Abyste zabránili poškození převodovky a jiných součástí
●Vyhněte se protáčení předních kol a sešlapování plynového pedálu více,
než je nezbytné.
●Pokud zůstává vozidlo uvízlé i po provedení těchto činností, vozidlo může
vyžadovat vytažení, aby se uvolnilo.

367
8
Technické údaje
vozidla
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ8-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ............ 368
Informace o palivu ............. 376
8-2. Přizpůsobení
Přizpůsobitelné funkce....... 378

3688-1. Technické údaje
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Údaje o údržbě (palivo, hladina oleje atd.)
*: Vozidla bez zatížení
Rozměry a hmotnosti
Celková délka 3 945 mm
Celková šířka 1 695 mm
Celková výška*1 490 mm
Rozvor 2 510 mm
RozchodVpředu 1 470 mm
Vzadu 1 455 mm
Celková hmotnost
vozidla1 545 kg
Maximální
přípustné zatížení
nápravyPřední 850 kg
Zadní 825 kg

3698-1. Technické údaje
8
Technické údaje vozidla
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ■
Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla Toyota. Používá
se k registraci vlastnictví vašeho vozidla.
Toto číslo je vyraženo pod pra-
vým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku na levém střed-
ním sloupku.
■Číslo motoru
Číslo motoru je vyraženo na
bloku motoru, viz obrázek.
Identifikace vozidla

3708-1. Technické údaje
YARIS_GRMN_OM_Eu-
rope_OM52J40CZ
Motor
Model2ZR-FE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih80,5  88,3 mm
Zdvihový objem1 798 cm3
Vůle ventilů
(studený motor)Automatické nastavení
Napnutí hnacího řemene
12,0 - 13,0 mm*
*: Průhyb hnacího řemene při síle 96 N, vyvoze-
né palcem (použitý řemen)
Alternátor
Kompresor
Klikový hřídelKompresor
klimatizace
Vodní čerpadlo
