3517-3. Arbeten du kan göra själv
7
Underhåll och skötsel

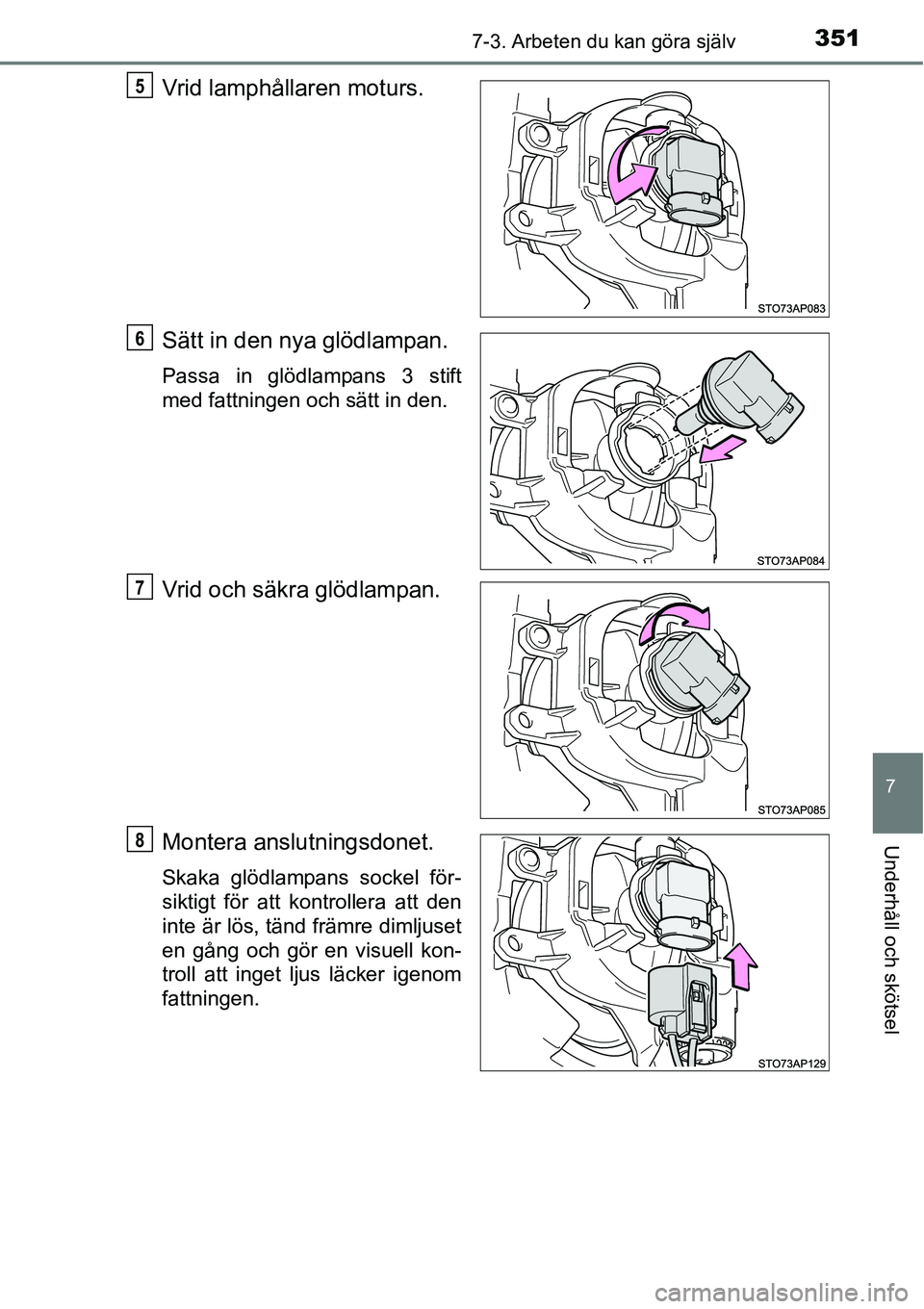

Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in glödlampans 3 stift
med fattningen och sätt in den.
Vrid och säkra glödlampan.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
5
6
7
8

3527-3. Arbeten du kan göra själv

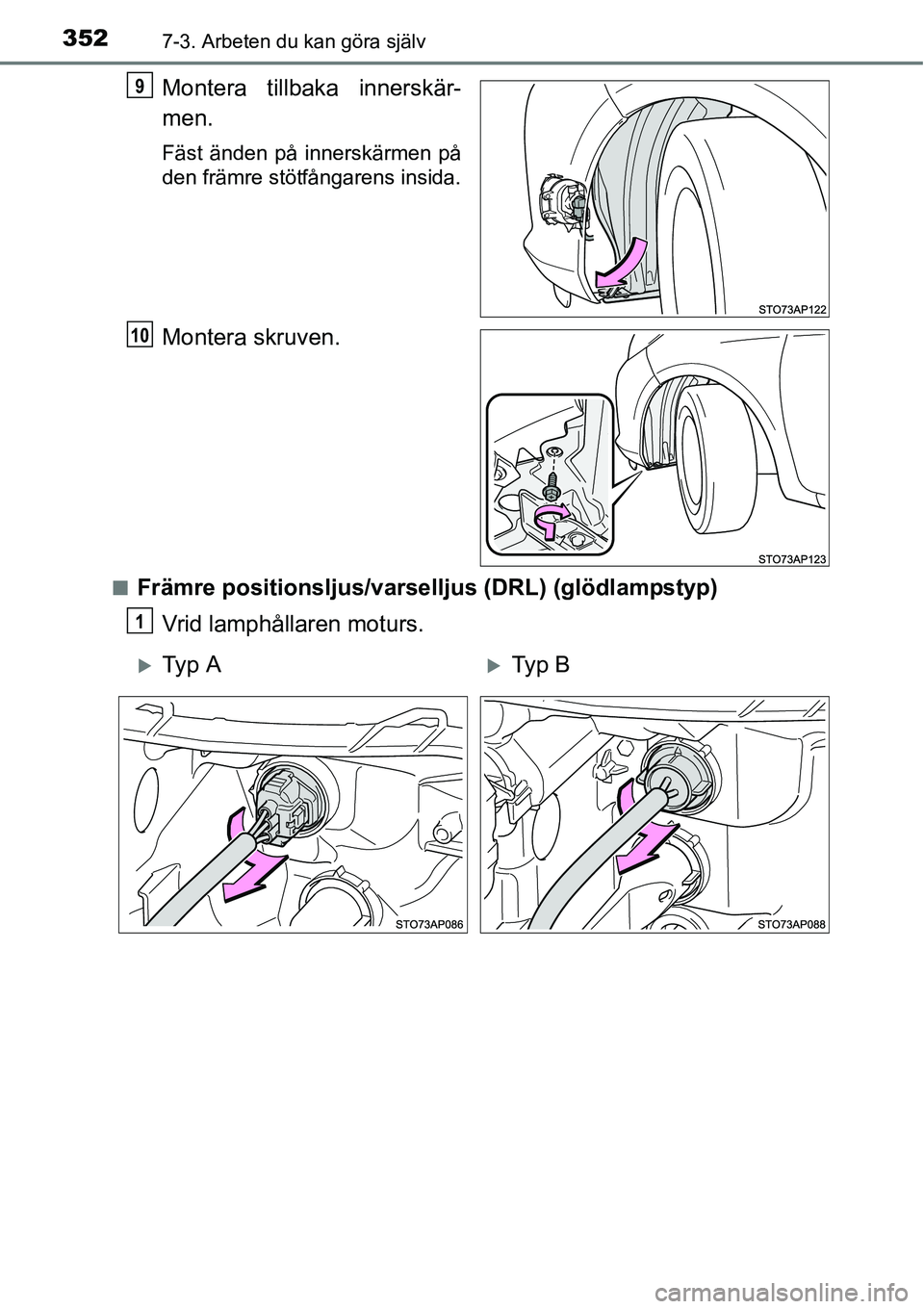

Montera tillbaka innerskär-
men.
Fäst änden på innerskärmen på
den främre stötfångarens insida.
Montera skruven.
■Främre positionsljus/varselljus (DRL) (glödlampstyp)
Vrid lamphållaren moturs.
9
10
1
XTy p AXTy p B

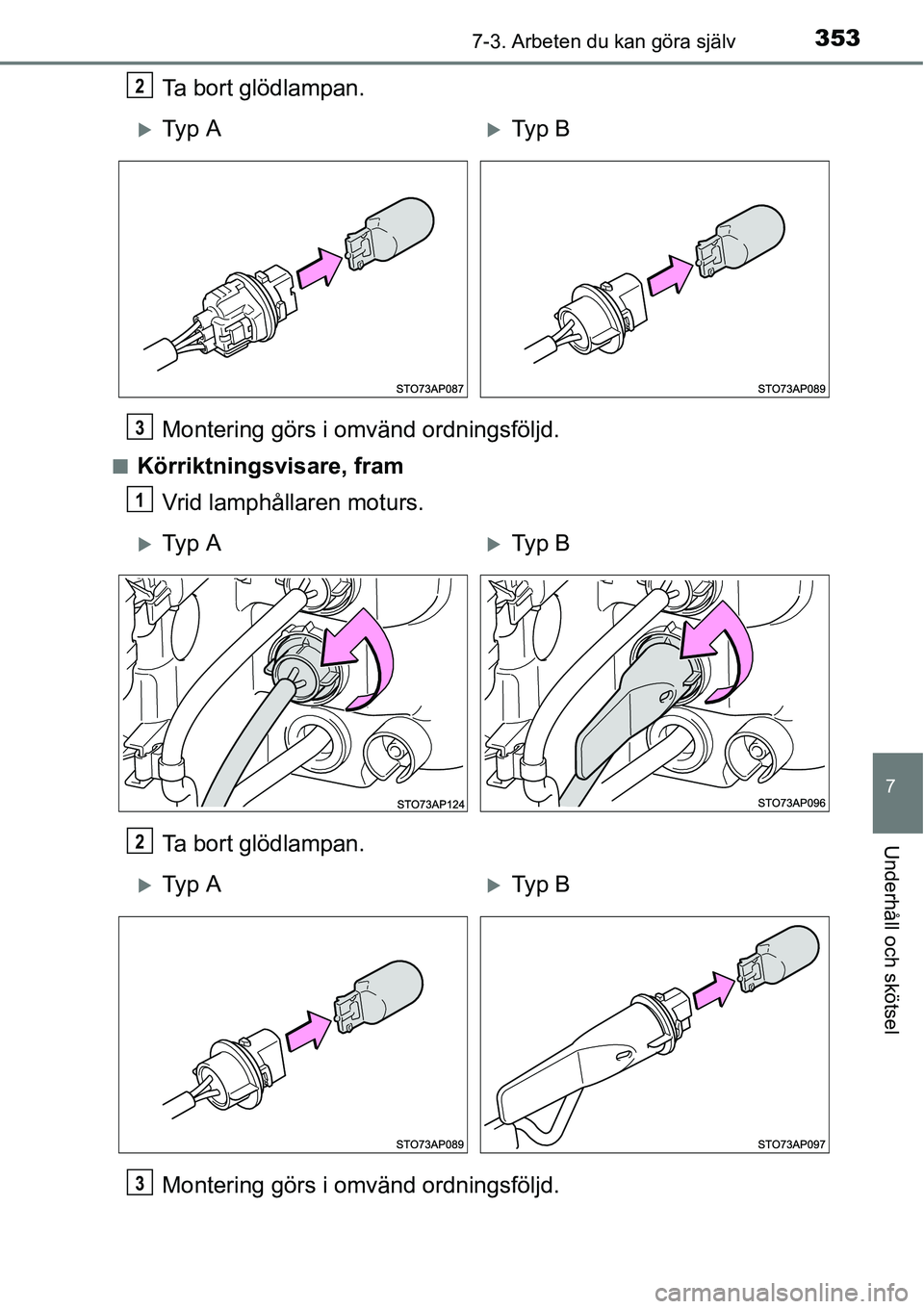

3537-3. Arbeten du kan göra själv
7
Underhåll och skötsel
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
■Körriktningsvisare, fram
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
2
XTy p AXTy p B
3
1
XTy p AXTy p B
2
XTy p AXTy p B
3

3547-3. Arbeten du kan göra själv

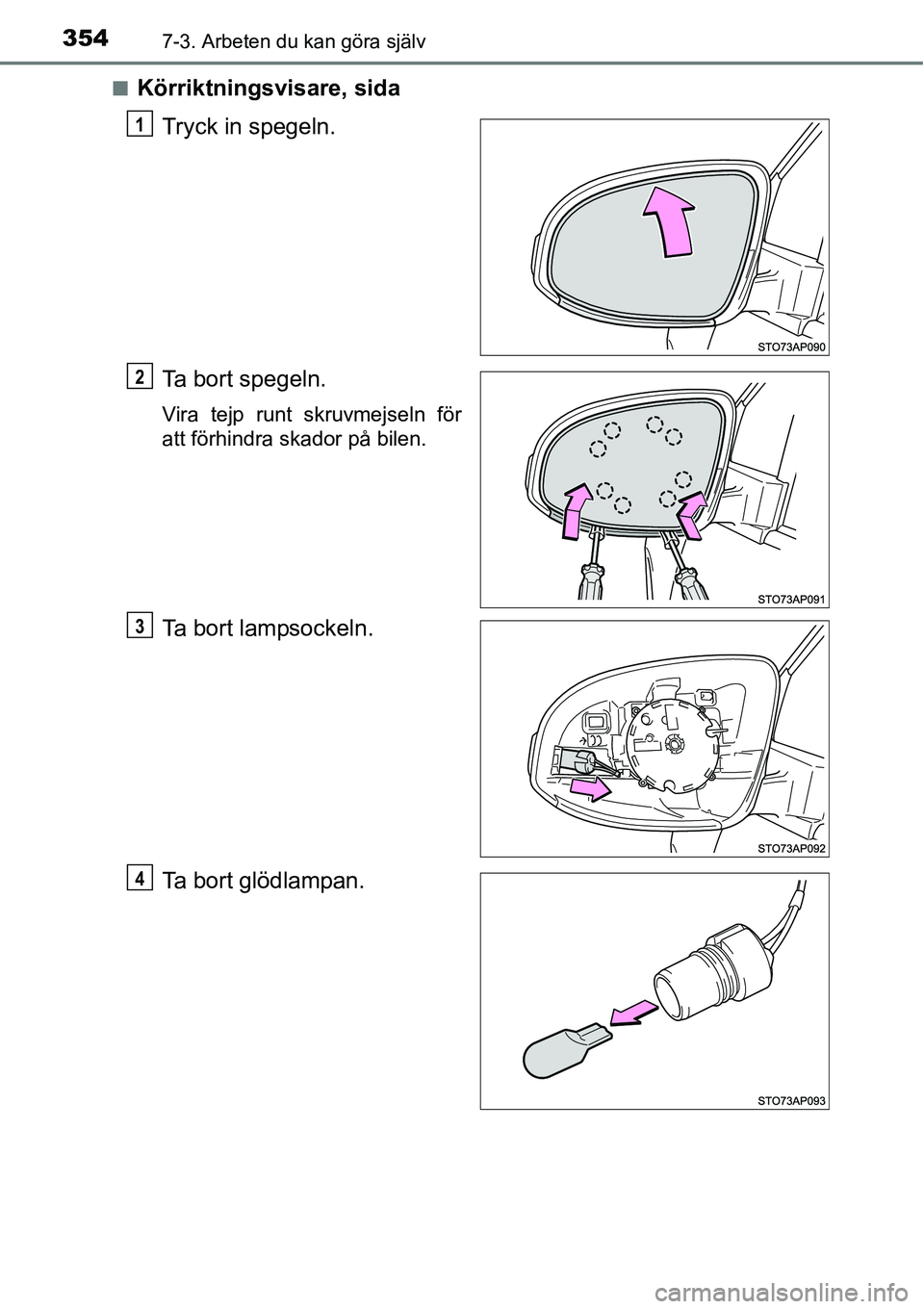

■Körriktningsvisare, sida
Tryck in spegeln.
Ta bort spegeln.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Ta bort lampsockeln.
Ta bort glödlampan.
1
2
3
4

3557-3. Arbeten du kan göra själv
7
Underhåll och skötsel

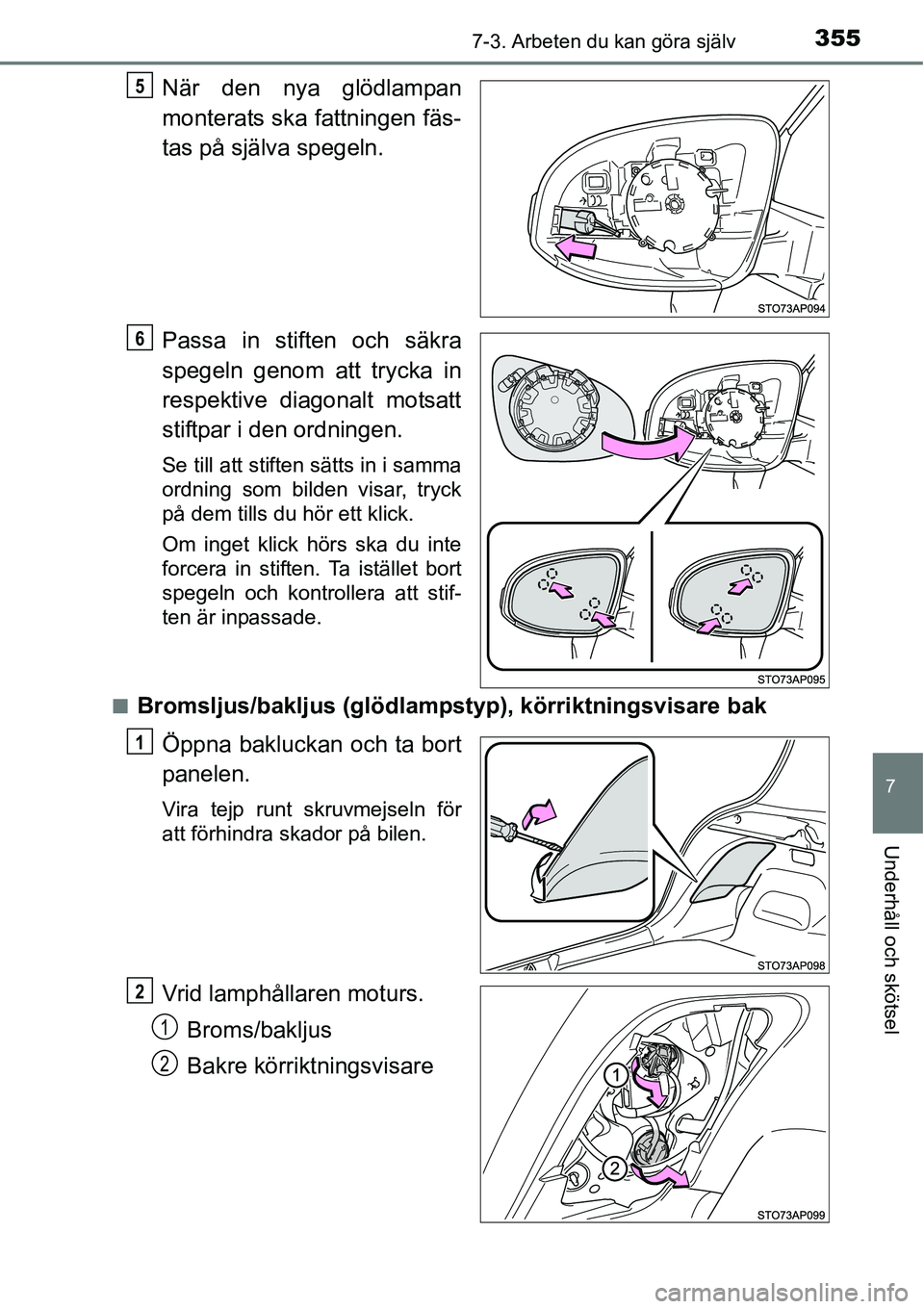

När den nya glödlampan
monterats ska fattningen fäs-
tas på själva spegeln.
Passa in stiften och säkra
spegeln genom att trycka in
respektive diagonalt motsatt
stiftpar i den ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck
på dem tills du hör ett klick.
Om inget klick hörs ska du inte
forcera in stiften. Ta istället bort
spegeln och kontrollera att stif-
ten är inpassade.
■
Bromsljus/bakljus (glödlampstyp), körriktningsvisare bak
Öppna bakluckan och ta bort
panelen.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Vrid lamphållaren moturs.
Broms/bakljus
Bakre körriktningsvisare
5
6
1
2
1
2

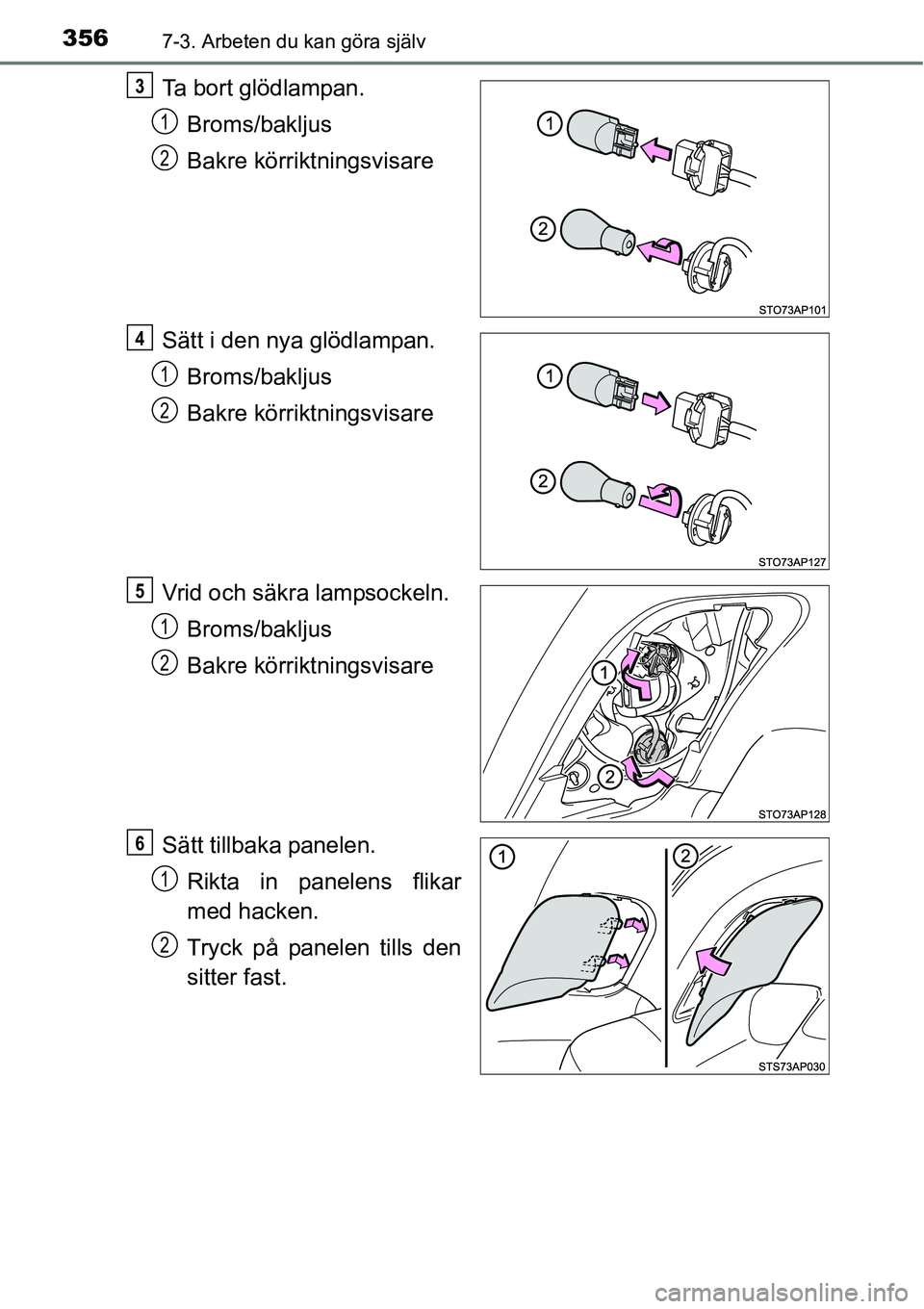

3567-3. Arbeten du kan göra själv
Ta bort glödlampan.
Broms/bakljus
Bakre körriktningsvisare
Sätt i den nya glödlampan.
Broms/bakljus
Bakre körriktningsvisare
Vrid och säkra lampsockeln.
Broms/bakljus
Bakre körriktningsvisare
Sätt tillbaka panelen.
Rikta in panelens flikar
med hacken.
Tryck på panelen tills den
sitter fast.3
1
2
4
1
2
5
1
2
6
1
2

3577-3. Arbeten du kan göra själv
7
Underhåll och skötsel

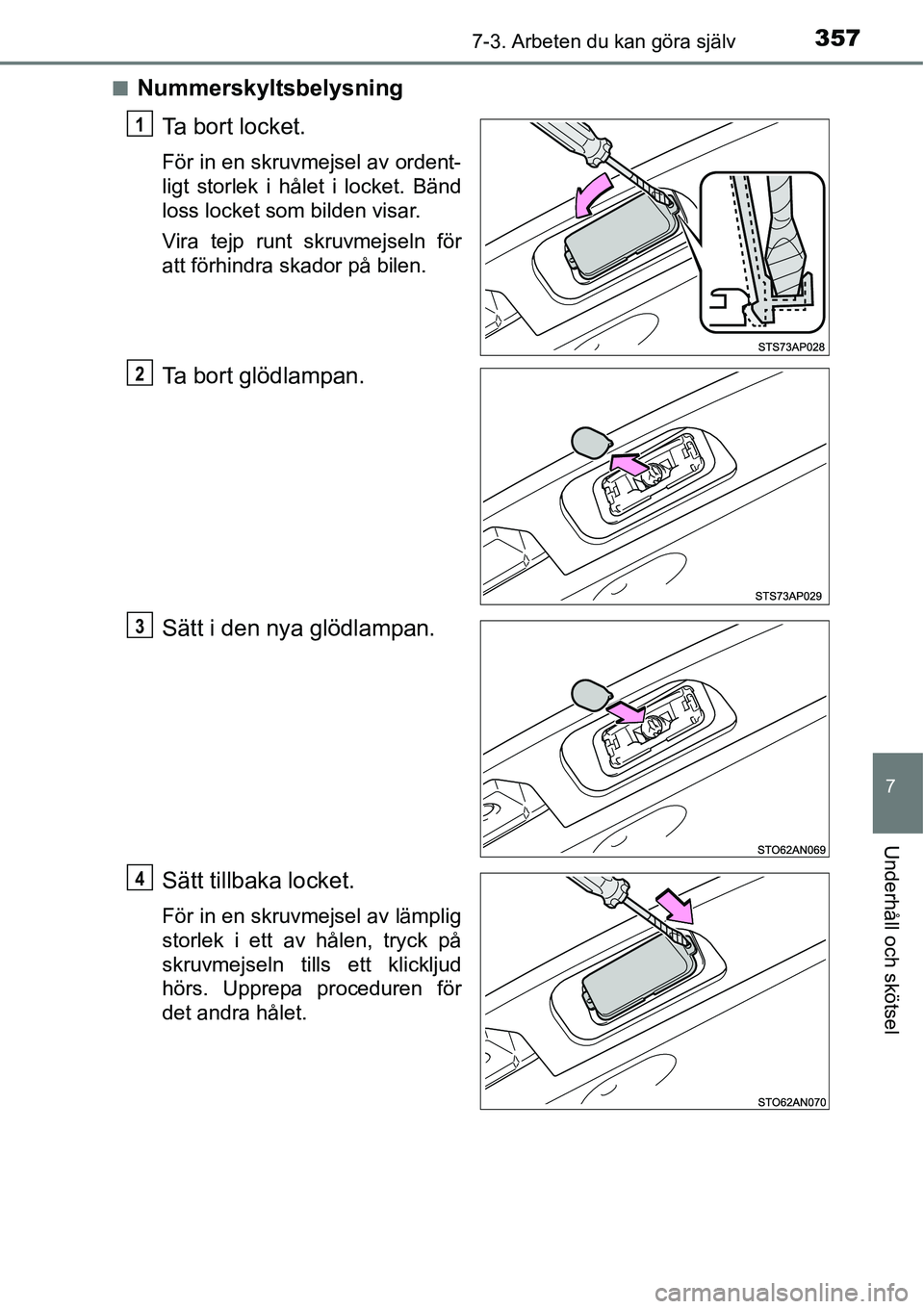

■Nummerskyltsbelysning
Ta bort locket.
För in en skruvmejsel av ordent-
ligt storlek i hålet i locket. Bänd
loss locket som bilden visar.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Ta bort glödlampan.
Sätt i den nya glödlampan.
Sätt tillbaka locket.
För in en skruvmejsel av lämplig
storlek i ett av hålen, tryck på
skruvmejseln tills ett klickljud
hörs. Upprepa proceduren för
det andra hålet.
1
2
3
4

3587-3. Arbeten du kan göra själv

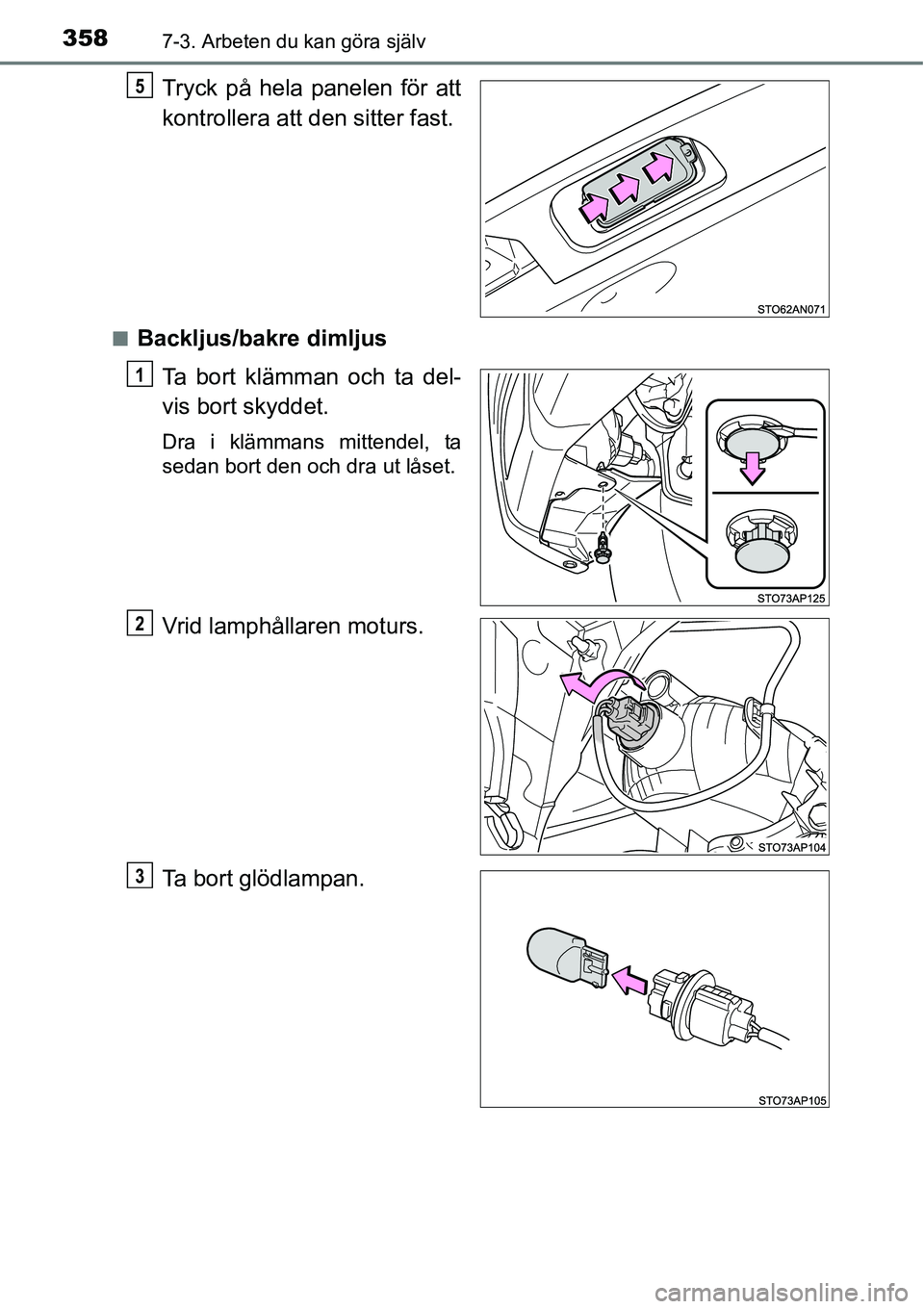

Tryck på hela panelen för att
kontrollera att den sitter fast.
■Backljus/bakre dimljus
Ta bort klämman och ta del-
vis bort skyddet.
Dra i klämmans mittendel, ta
sedan bort den och dra ut låset.
Vrid lamphållaren moturs.
Ta bort glödlampan.
5
1
2
3

3597-3. Arbeten du kan göra själv
7
Underhåll och skötsel

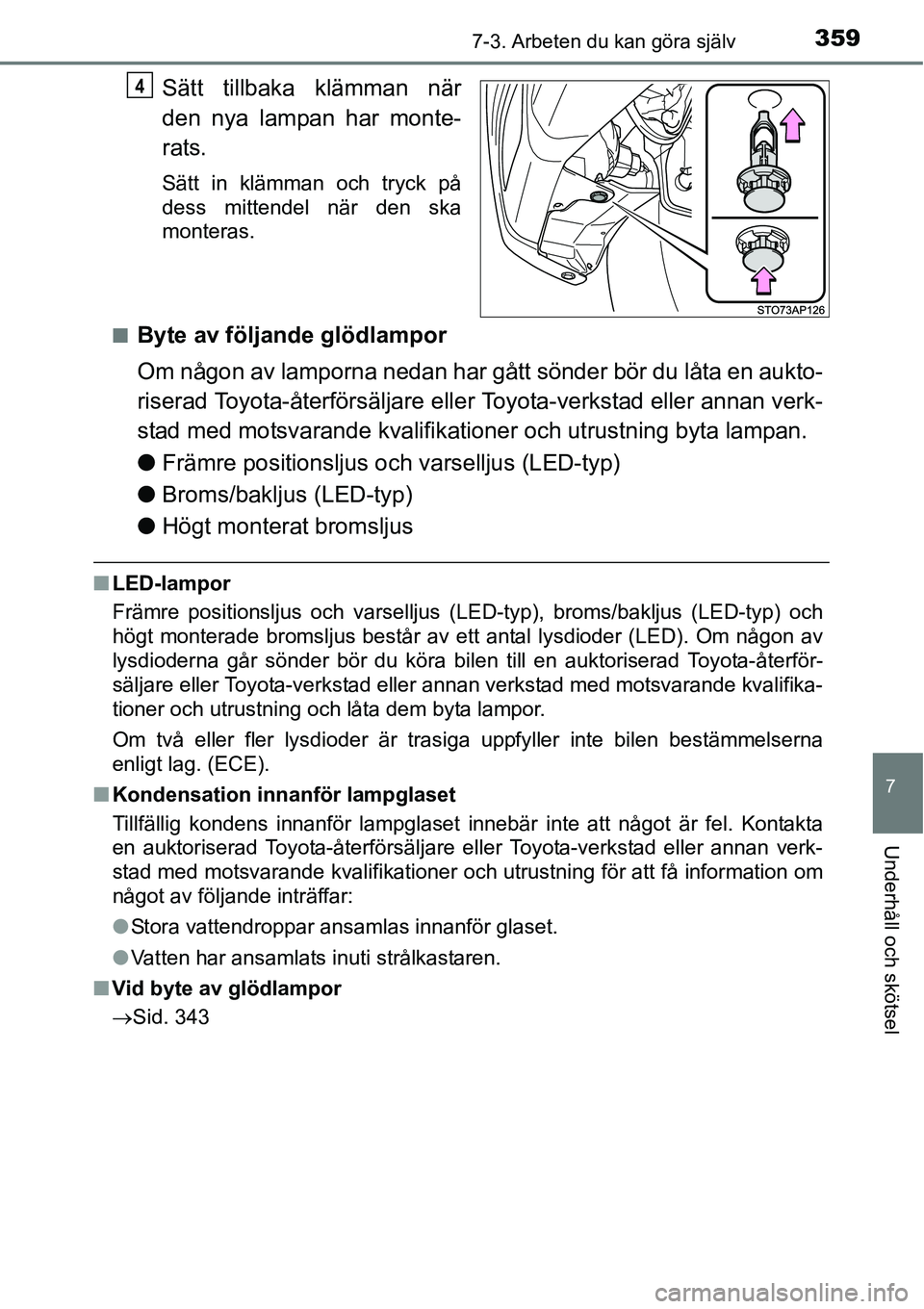

Sätt tillbaka klämman när
den nya lampan har monte-
rats.
Sätt in klämman och tryck på
dess mittendel när den ska
monteras.
■
Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning byta lampan.
●Främre positionsljus och varselljus (LED-typ)
●Broms/bakljus (LED-typ)
●Högt monterat bromsljus
■LED-lampor
Främre positionsljus och varselljus (LED-typ), broms/bakljus (LED-typ) och
högt monterade bromsljus består av ett antal lysdioder (LED). Om någon av
lysdioderna går sönder bör du köra bilen till en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning och låta dem byta lampor.
Om två eller fler lysdioder är trasiga uppfyller inte bilen bestämmelserna
enligt lag. (ECE).
■Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få information om
något av följande inträffar:
●Stora vattendroppar ansamlas innanför glaset.
●Vatten har ansamlats inuti strålkastaren.
■Vid byte av glödlampor
→Sid. 343
4

3607-3. Arbeten du kan göra själv

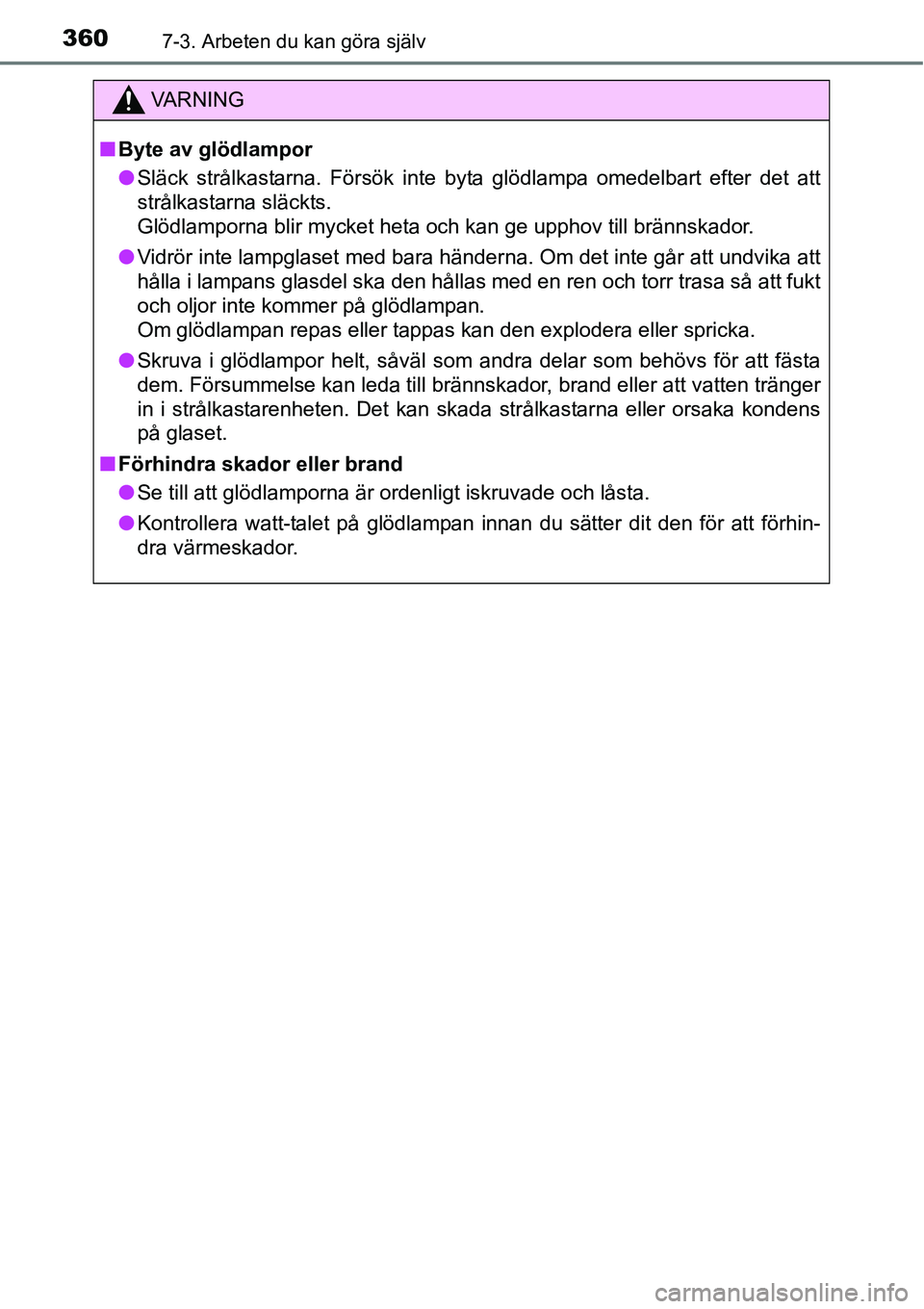

VA R N I N G
■Byte av glödlampor
●Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
●Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
●Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
■Förhindra skador eller brand
●Se till att glödlamporna är ordenligt iskruvade och låsta.
●Kontrollera watt-talet på glödlampan innan du sätter dit den för att förhin-
dra värmeskador.
