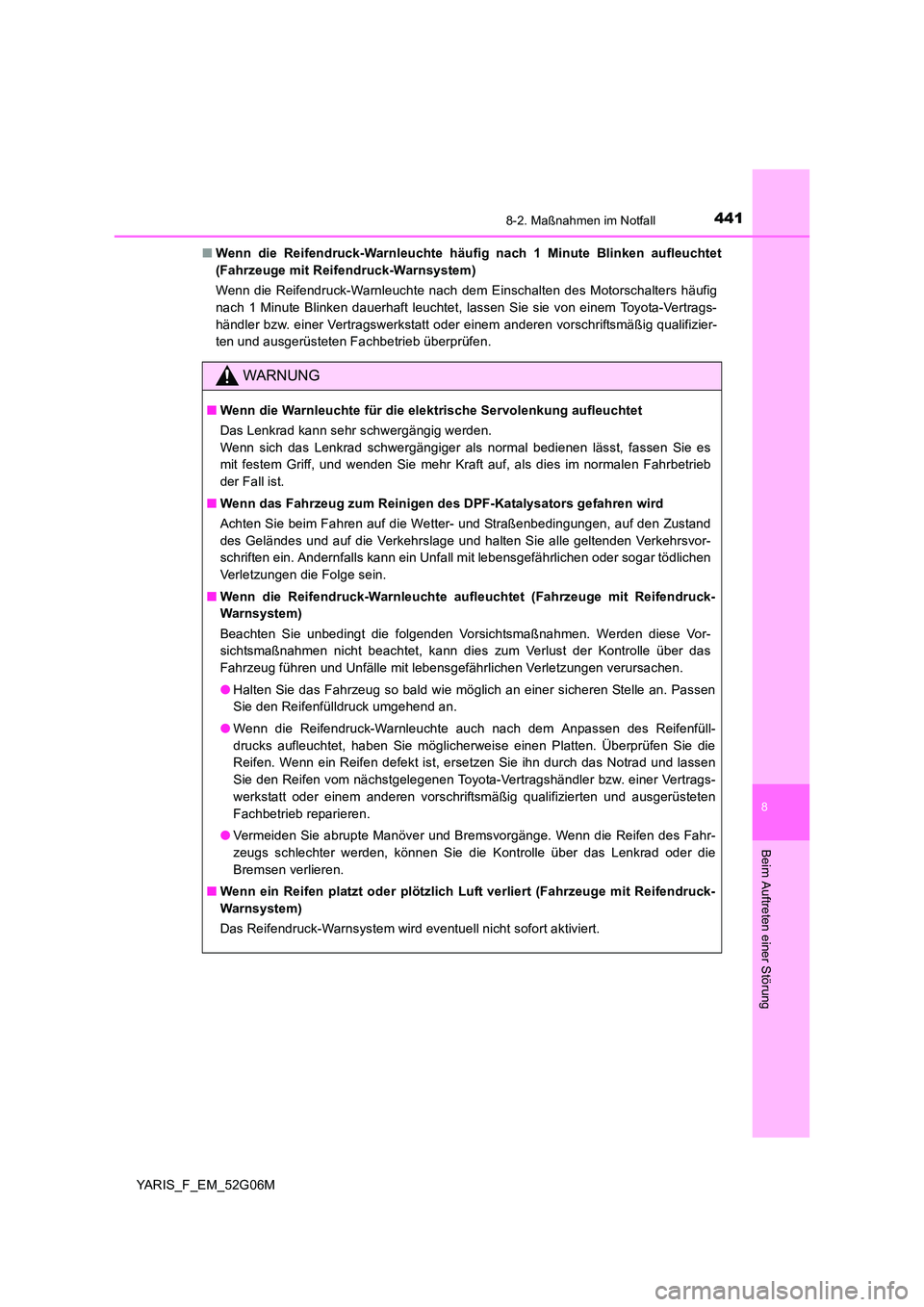

4418-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M
■ Wenn die Reifendruck-Warnleuchte häufig nach 1 Minute Blinken aufleuchtet
(Fahrzeuge mit Reifendruck-Warnsystem)
Wenn die Reifendruck-Warnleuchte nach dem Einschalten des Motorschalters häufig
nach 1 Minute Blinken dauerhaft leuchtet, lassen Sie sie von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fachbetrieb überprüfen.
WARNUNG
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich das Lenkrad schwergängiger als normal bedienen lässt, fassen Sie es
mit festem Griff, und wenden Sie mehr Kraft auf, als dies im normalen Fahrbetrieb
der Fall ist.
■ Wenn das Fahrzeug zum Reinigen des DPF-Katalysators gefahren wird
Achten Sie beim Fahren auf die Wetter- und Straßenbedingungen, auf den Zustand
des Geländes und auf die Verkehrslage und halten Sie alle geltenden Verkehrsvor-
schriften ein. Andernfalls kann ein Unfall mit lebensgefährlichen oder sogar tödlichen
Verletzungen die Folge sein.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet (Fahrzeuge mit Reifendruck-
Warnsystem)
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen. Werden diese Vor-
sichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kontrolle über das
Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
● Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an. Passen
Sie den Reifenfülldruck umgehend an.
● Wenn die Reifendruck-Warnleuchte auch nach dem Anpassen des Reifenfüll-
drucks aufleuchtet, haben Sie möglicherweise einen Platten. Überprüfen Sie die
Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn durch das Notrad und lassen
Sie den Reifen vom nächstgelegenen Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb reparieren.
● Vermeiden Sie abrupte Manöver und Bremsvorgänge. Wenn die Reifen des Fahr-
zeugs schlechter werden, können Sie die Kontrolle über das Lenkrad oder die
Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert (Fahrzeuge mit Reifendruck-
Warnsystem)
Das Reifendruck-Warnsystem wird eventuell nicht sofort aktiviert.

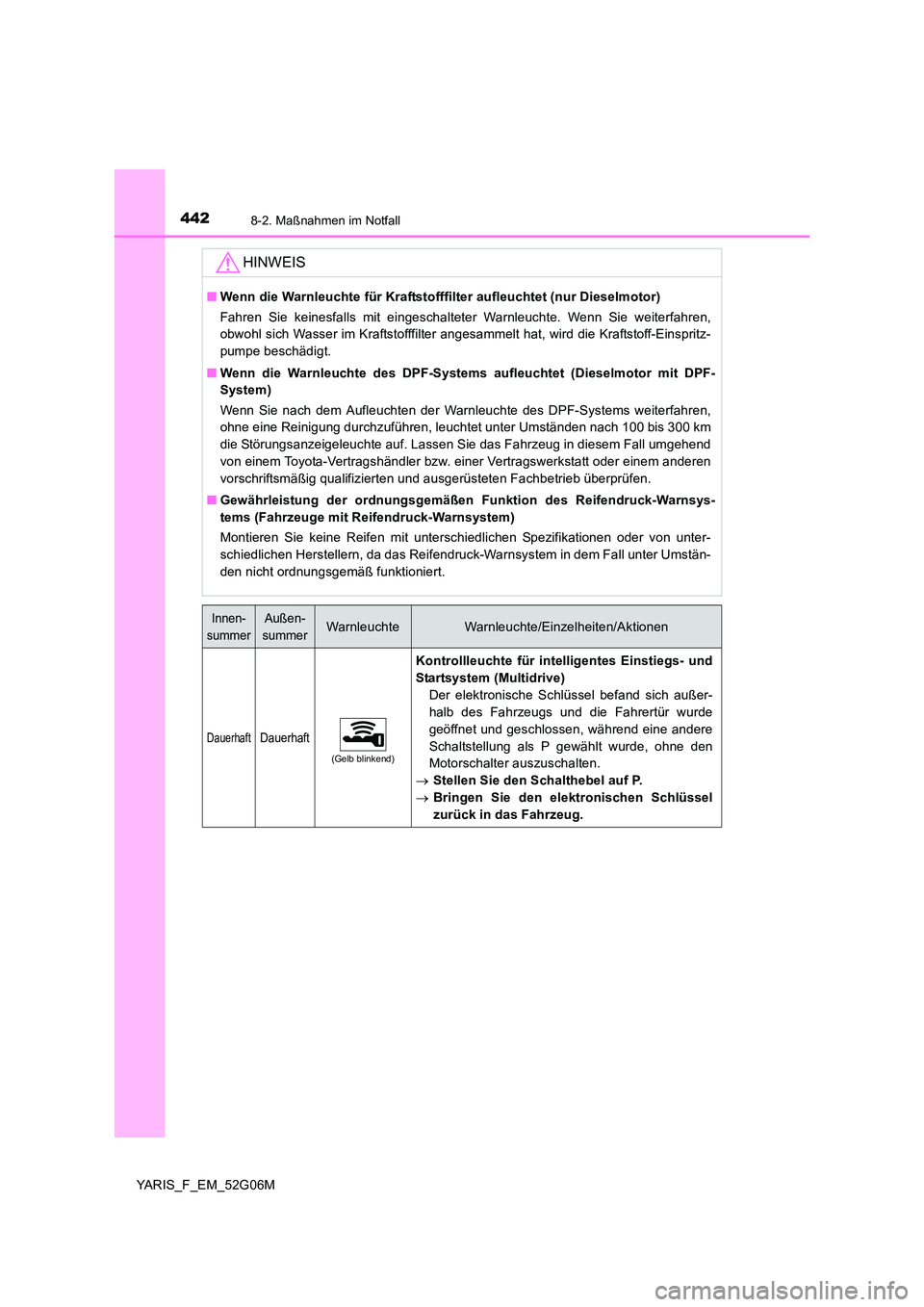

4428-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M
HINWEIS
■Wenn die Warnleuchte für Kraftstofffilter aufleuchtet (nur Dieselmotor)
Fahren Sie keinesfalls mit eingeschalteter Warnleuchte. Wenn Sie weiterfahren,
obwohl sich Wasser im Kraftstofffilter angesammelt hat, wird die Kraftstoff-Einspritz-
pumpe beschädigt.
■ Wenn die Warnleuchte des DPF-Systems aufleuchtet (Dieselmotor mit DPF-
System)
Wenn Sie nach dem Aufleuchten der Warnleuchte des DPF-Systems weiterfahren,
ohne eine Reinigung durchzuführen, leuchtet unter Umständen nach 100 bis 300 km
die Störungsanzeigeleuchte auf. Lassen Sie das Fahrzeug in diesem Fall umgehend
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Gewährleistung der ordnungsgemäßen Funktion des Reifendruck-Warnsys-
tems (Fahrzeuge mit Reifendruck-Warnsystem)
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.
Innen-
summer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen
DauerhaftDauerhaft
(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem (Multidrive)
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während eine andere
Schaltstellung als P gewählt wurde, ohne den
Motorschalter auszuschalten.
 Stellen Sie den Schalthebel auf P.
 Bringen Sie den elektronischen Schlüssel
zurück in das Fahrzeug.

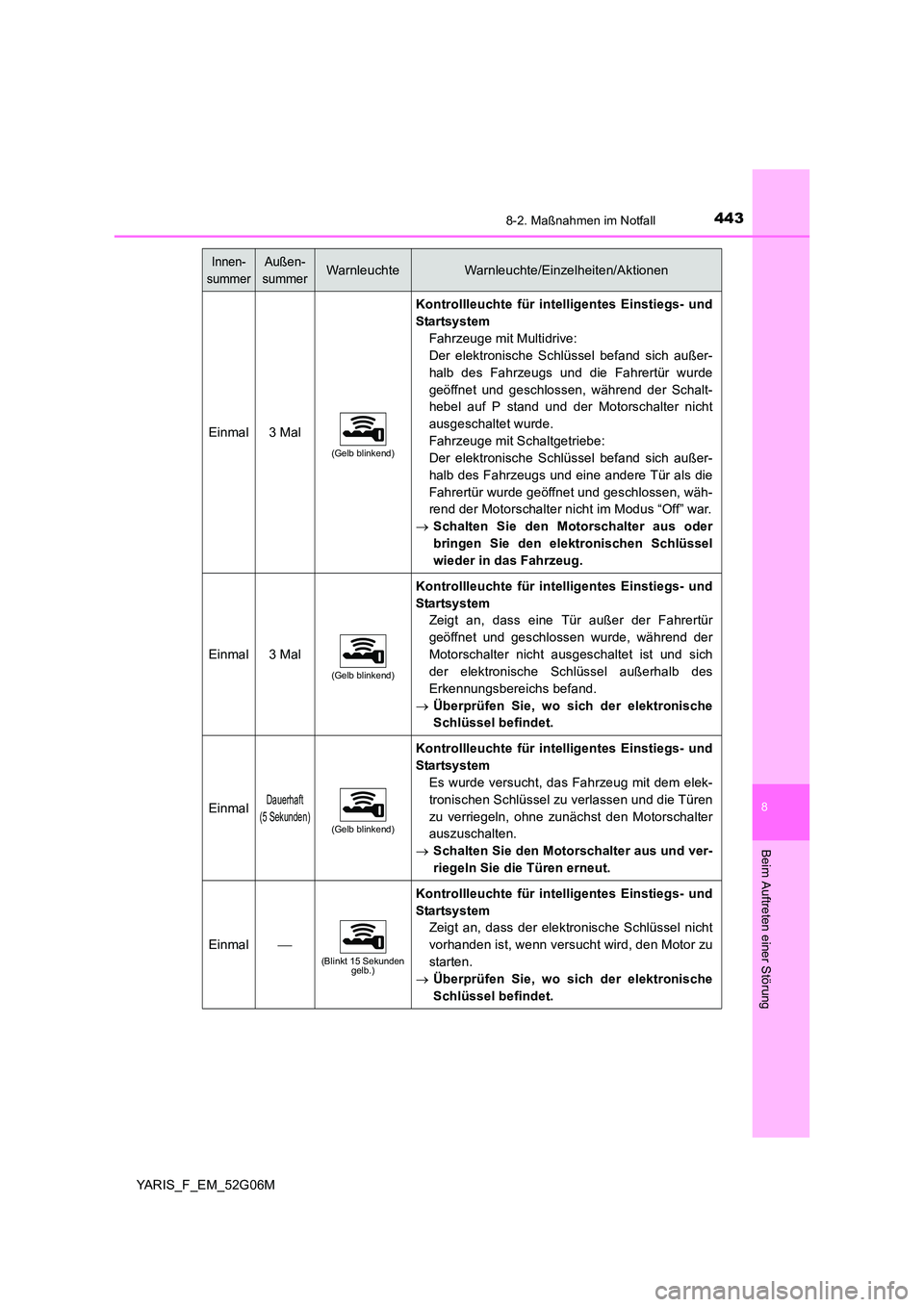

4438-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M
Einmal3 Mal
(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Fahrzeuge mit Multidrive:
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und die Fahrertür wurde
geöffnet und geschlossen, während der Schalt-
hebel auf P stand und der Motorschalter nicht
ausgeschaltet wurde.
Fahrzeuge mit Schaltgetriebe:
Der elektronische Schlüssel befand sich außer-
halb des Fahrzeugs und eine andere Tür als die
Fahrertür wurde geöffnet und geschlossen, wäh-
rend der Motorschalter nicht im Modus “Off” war.
 Schalten Sie den Motorschalter aus oder
bringen Sie den elektronischen Schlüssel
wieder in das Fahrzeug.
Einmal3 Mal
(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass eine Tür außer der Fahrertür
geöffnet und geschlossen wurde, während der
Motorschalter nicht ausgeschaltet ist und sich
der elektronische Schlüssel außerhalb des
Erkennungsbereichs befand.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
EinmalDauerhaft
(5 Sekunden)(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Es wurde versucht, das Fahrzeug mit dem elek-
tronischen Schlüssel zu verlassen und die Türen
zu verriegeln, ohne zunächst den Motorschalter
auszuschalten.
 Schalten Sie den Motorschalter aus und ver-
riegeln Sie die Türen erneut.
Einmal(Blinkt 15 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass der elektronische Schlüssel nicht
vorhanden ist, wenn versucht wird, den Motor zu
starten.
 Überprüfen Sie, wo sich der elektronische
Schlüssel befindet.
Innen-
summer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen

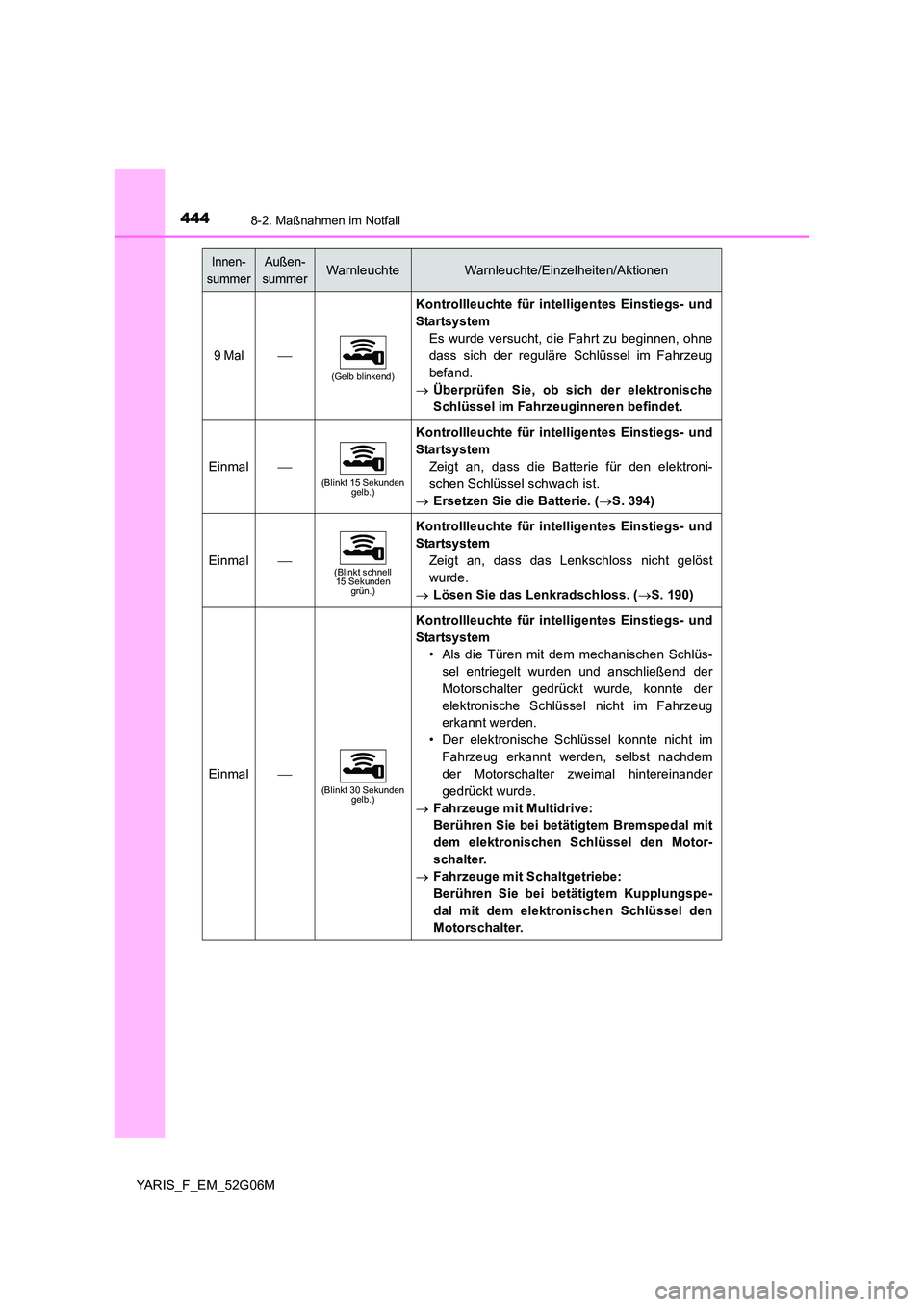

4448-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M
9 Mal
(Gelb blinkend)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Es wurde versucht, die Fahrt zu beginnen, ohne
dass sich der reguläre Schlüssel im Fahrzeug
befand.
 Überprüfen Sie, ob sich der elektronische
Schlüssel im Fahrzeuginneren befindet.
Einmal(Blinkt 15 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass die Batterie für den elektroni-
schen Schlüssel schwach ist.
 Ersetzen Sie die Batterie. (S. 394)
Einmal(Blinkt schnell 15 Sekunden grün.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
Zeigt an, dass das Lenkschloss nicht gelöst
wurde.
 Lösen Sie das Lenkradschloss. (S. 190)
Einmal(Blinkt 30 Sekunden gelb.)
Kontrollleuchte für intelligentes Einstiegs- und
Startsystem
• Als die Türen mit dem mechanischen Schlüs-
sel entriegelt wurden und anschließend der
Motorschalter gedrückt wurde, konnte der
elektronische Schlüssel nicht im Fahrzeug
erkannt werden.
• Der elektronische Schlüssel konnte nicht im
Fahrzeug erkannt werden, selbst nachdem
der Motorschalter zweimal hintereinander
gedrückt wurde.
 Fahrzeuge mit Multidrive:
Berühren Sie bei betätigtem Bremspedal mit
dem elektronischen Schlüssel den Motor-
schalter.
 Fahrzeuge mit Schaltgetriebe:
Berühren Sie bei betätigtem Kupplungspe-
dal mit dem elektronischen Schlüssel den
Motorschalter.
Innen-
summer
Außen-
summerWarnleuchteWarnleuchte/Einzelheiten/Aktionen

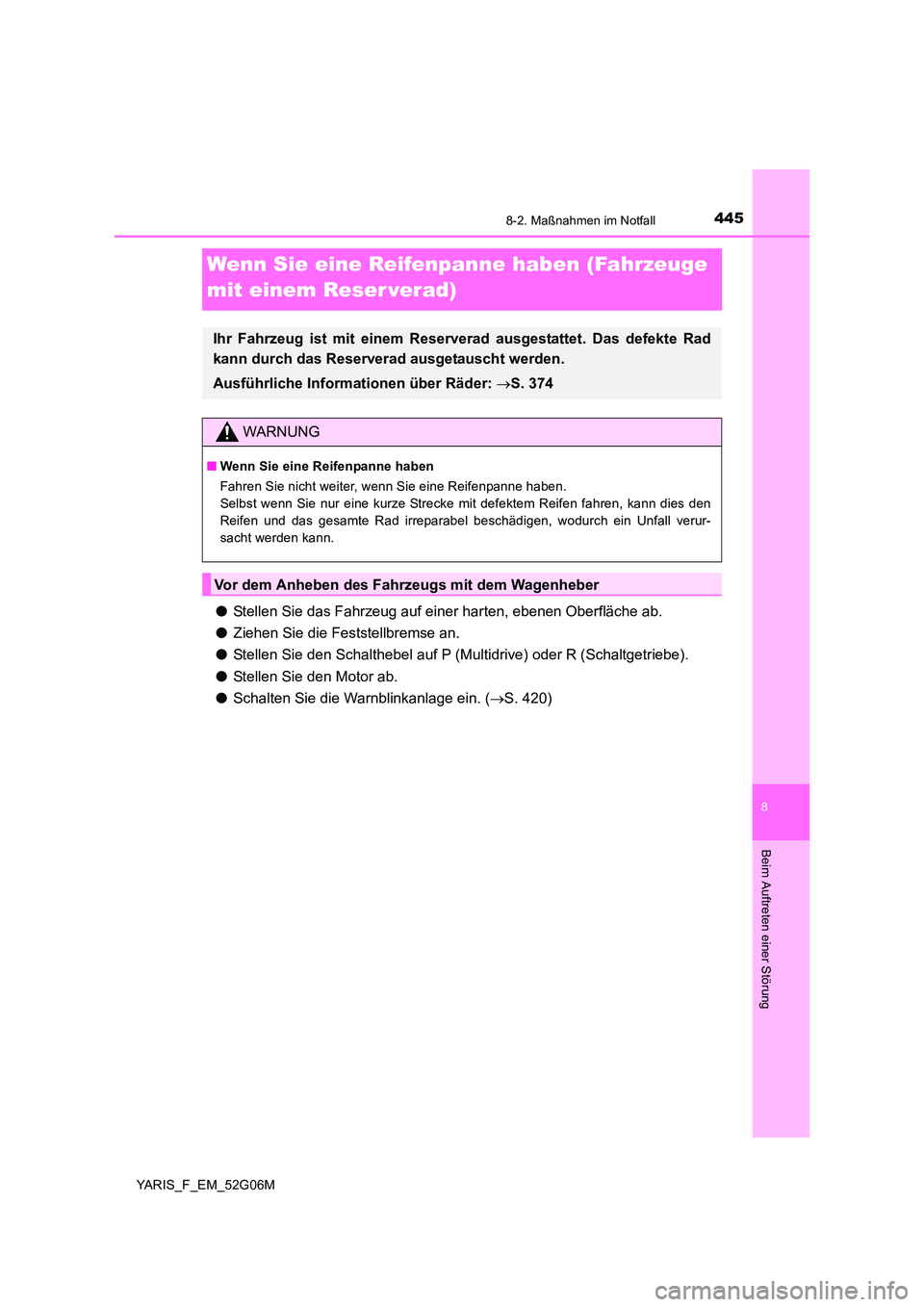

4458-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M
Wenn Sie eine Reifenpanne haben (Fahrzeuge
mit einem Reser verad)
● Stellen Sie das Fahrzeug auf einer harten, ebenen Oberfläche ab.
● Ziehen Sie die Feststellbremse an.
● Stellen Sie den Schalthebel auf P (Multidrive) oder R (Schaltgetriebe).
● Stellen Sie den Motor ab.
● Schalten Sie die Warnblinkanlage ein. (S. 420)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das defekte Rad
kann durch das Reserverad ausgetauscht werden.
Ausführliche Informationen über Räder: S. 374
WARNUNG
■Wenn Sie eine Reifenpanne haben
Fahren Sie nicht weiter, wenn Sie eine Reifenpanne haben.
Selbst wenn Sie nur eine kurze Strecke mit defektem Reifen fahren, kann dies den
Reifen und das gesamte Rad irreparabel beschädigen, wodurch ein Unfall verur-
sacht werden kann.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber

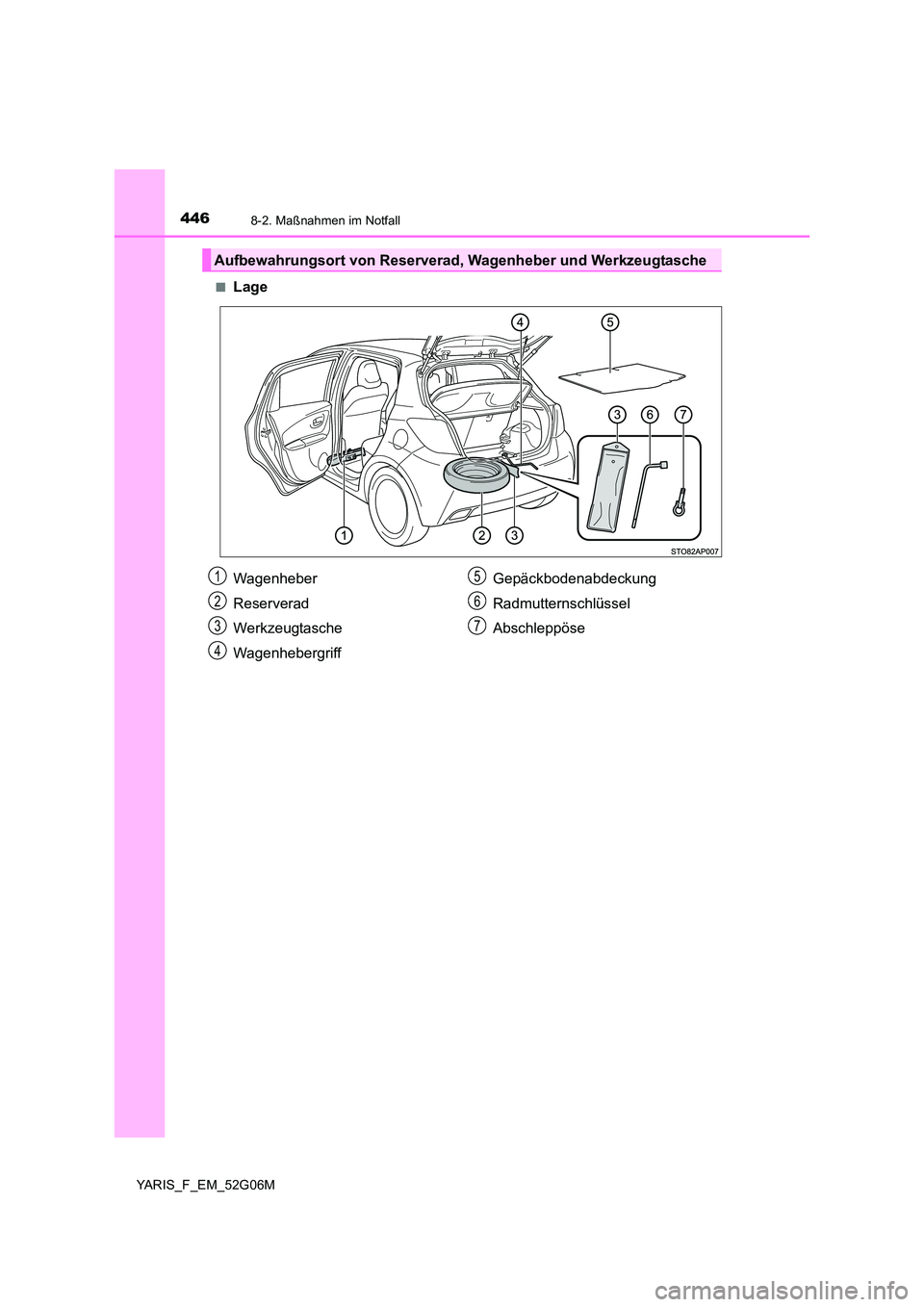

4468-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M
■Lage
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugtasche
Wagenheber
Reserverad
Werkzeugtasche
Wagenhebergriff
Gepäckbodenabdeckung
Radmutternschlüssel
Abschleppöse
1
2
3
4
5
6
7

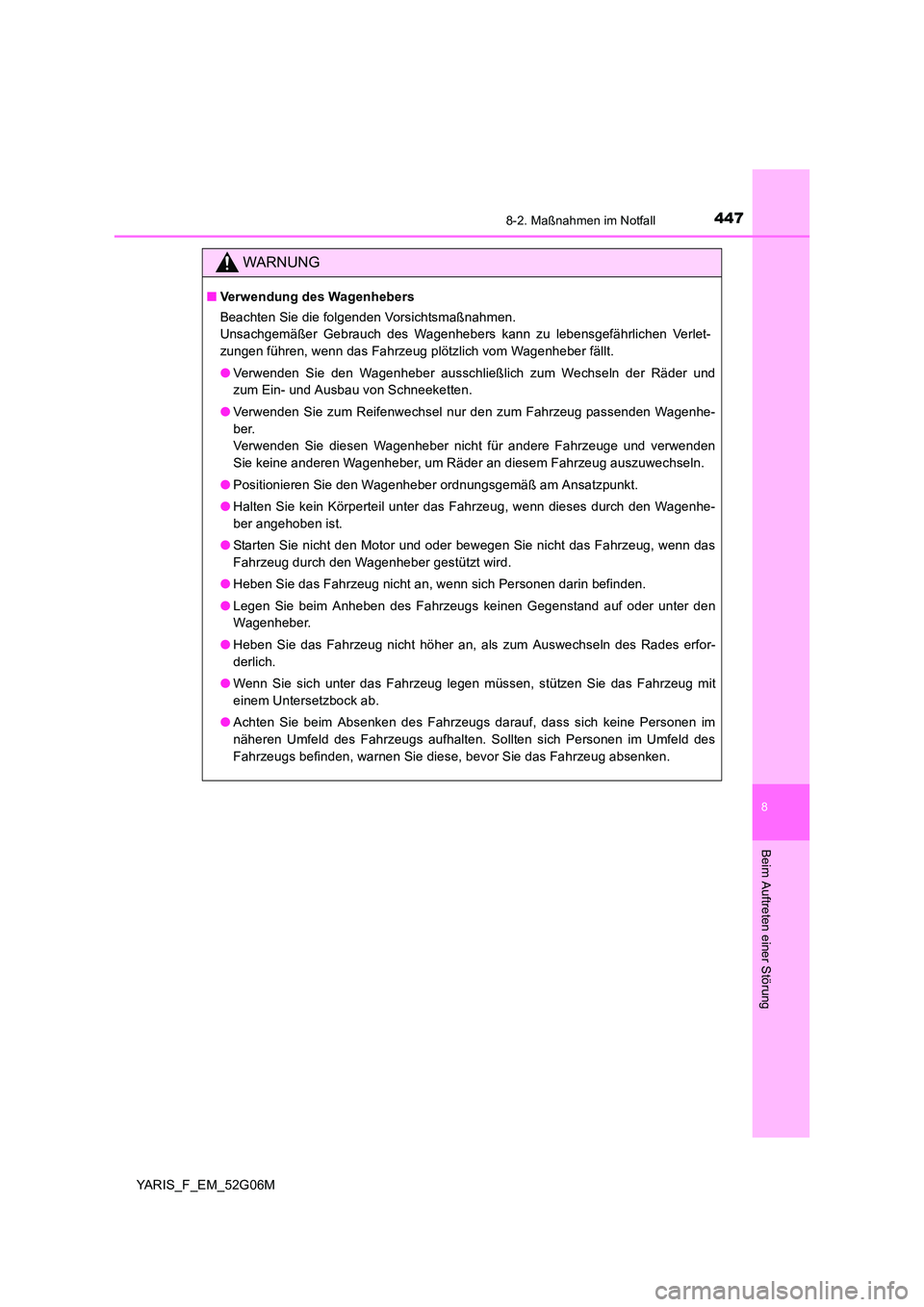

4478-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M
WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Unsachgemäßer Gebrauch des Wagenhebers kann zu lebensgefährlichen Verlet-
zungen führen, wenn das Fahrzeug plötzlich vom Wagenheber fällt.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder und
zum Ein- und Ausbau von Schneeketten.
● Verwenden Sie zum Reifenwechsel nur den zum Fahrzeug passenden Wagenhe-
ber.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
● Positionieren Sie den Wagenheber ordnungsgemäß am Ansatzpunkt.
● Halten Sie kein Körperteil unter das Fahrzeug, wenn dieses durch den Wagenhe-
ber angehoben ist.
● Starten Sie nicht den Motor und oder bewegen Sie nicht das Fahrzeug, wenn das
Fahrzeug durch den Wagenheber gestützt wird.
● Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
● Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
● Heben Sie das Fahrzeug nicht höher an, als zum Auswechseln des Rades erfor-
derlich.
● Wenn Sie sich unter das Fahrzeug legen müssen, stützen Sie das Fahrzeug mit
einem Untersetzbock ab.
● Achten Sie beim Absenken des Fahrzeugs darauf, dass sich keine Personen im
näheren Umfeld des Fahrzeugs aufhalten. Sollten sich Personen im Umfeld des
Fahrzeugs befinden, warnen Sie diese, bevor Sie das Fahrzeug absenken.

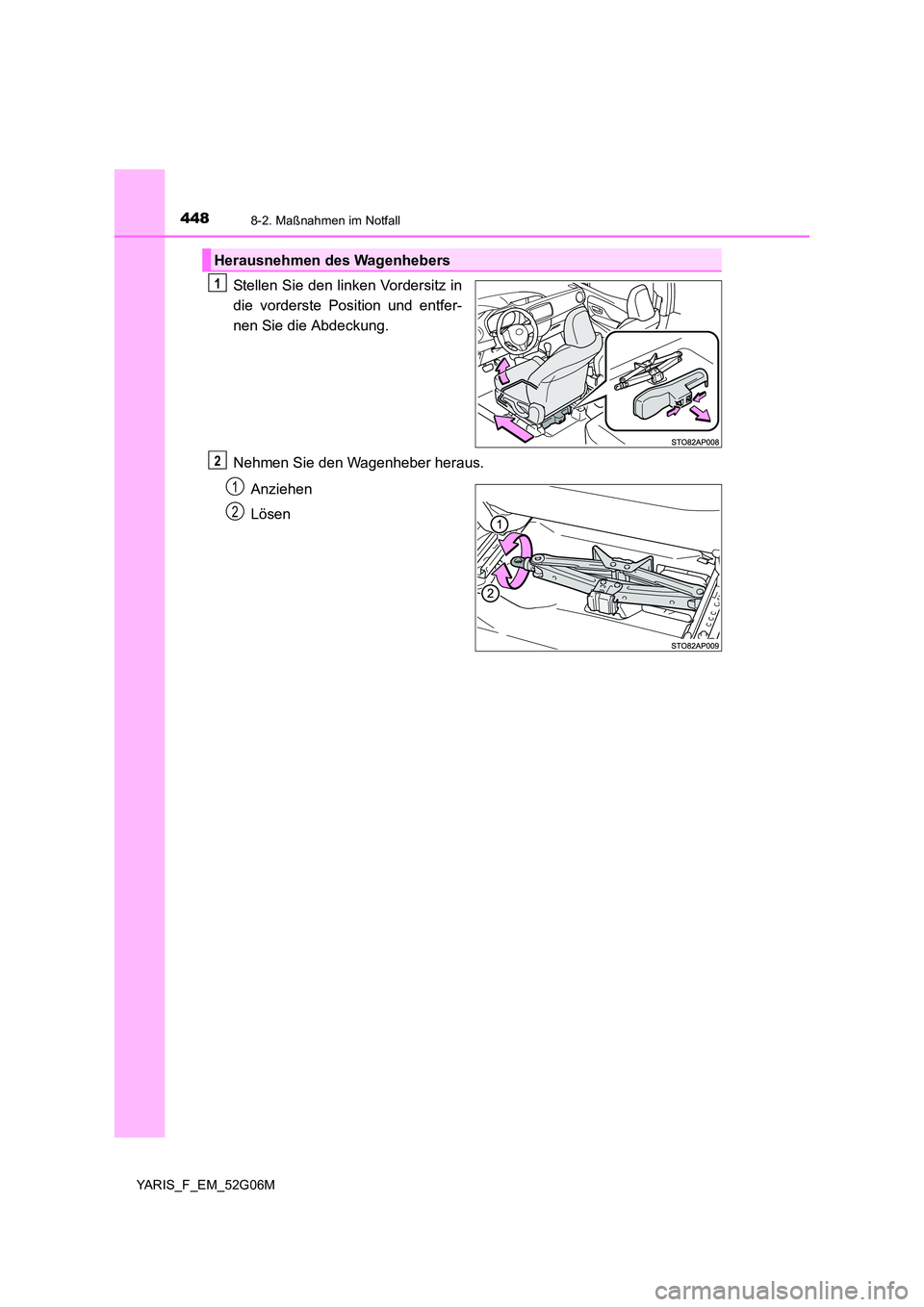

4488-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M
Stellen Sie den linken Vordersitz in
die vorderste Position und entfer-
nen Sie die Abdeckung.
Nehmen Sie den Wagenheber heraus.
Anziehen
Lösen
Herausnehmen des Wagenhebers
1
2
1
2

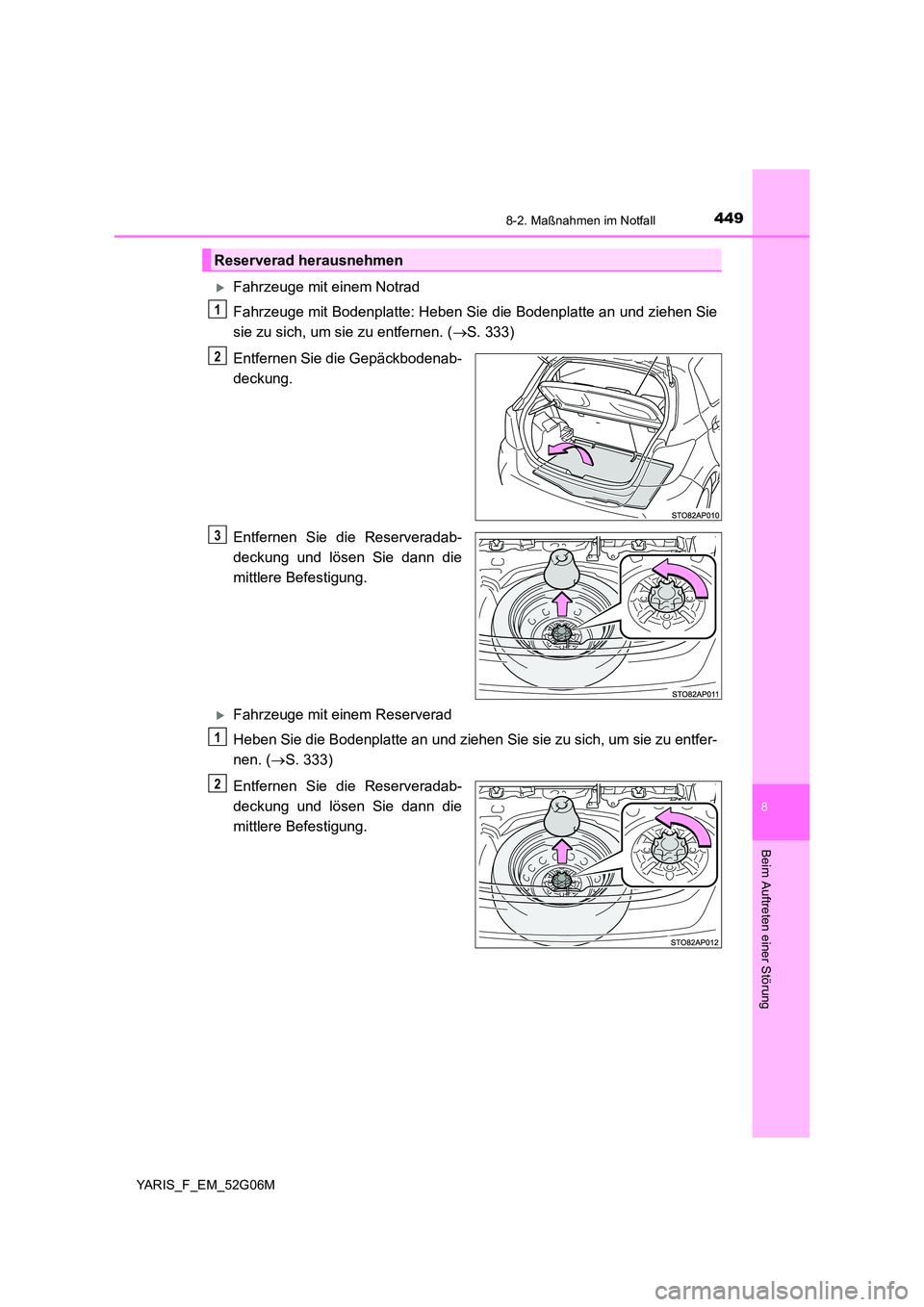

4498-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_F_EM_52G06M
Fahrzeuge mit einem Notrad
Fahrzeuge mit Bodenplatte: Heben Sie die Bodenplatte an und ziehen Sie
sie zu sich, um sie zu entfernen. ( S. 333)
Entfernen Sie die Gepäckbodenab-
deckung.
Entfernen Sie die Reserveradab-
deckung und lösen Sie dann die
mittlere Befestigung.
Fahrzeuge mit einem Reserverad
Heben Sie die Bodenplatte an und ziehen Sie sie zu sich, um sie zu entfer-
nen. ( S. 333)
Entfernen Sie die Reserveradab-
deckung und lösen Sie dann die
mittlere Befestigung.
Reserverad herausnehmen
1
2
3
1
2

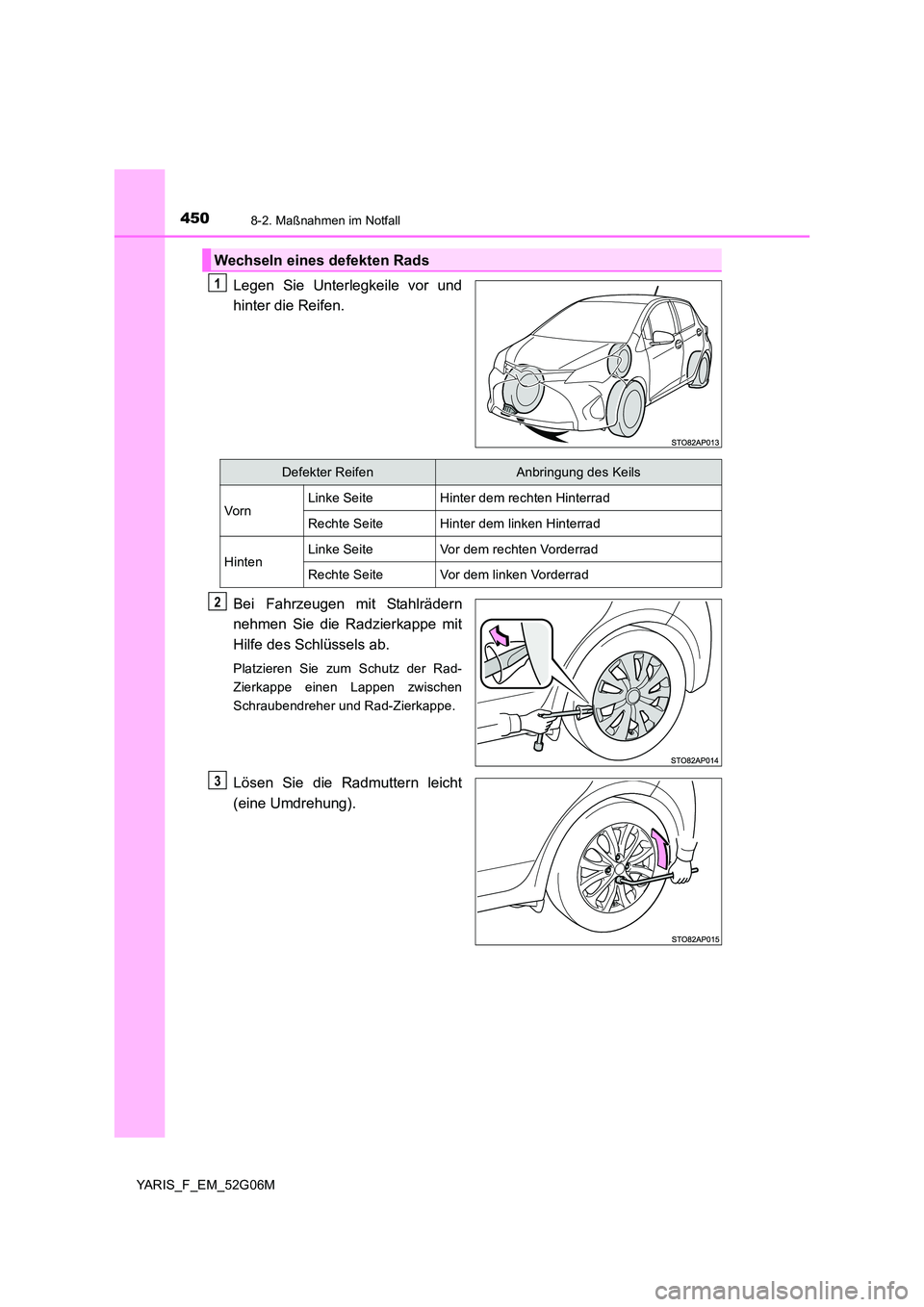

4508-2. Maßnahmen im Notfall
YARIS_F_EM_52G06M
Legen Sie Unterlegkeile vor und
hinter die Reifen.
Bei Fahrzeugen mit Stahlrädern
nehmen Sie die Radzierkappe mit
Hilfe des Schlüssels ab.
Platzieren Sie zum Schutz der Rad-
Zierkappe einen Lappen zwischen
Schraubendreher und Rad-Zierkappe.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Wechseln eines defekten Rads
1
Defekter ReifenAnbringung des Keils
VornLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3
