2154-3. Betjening af lygter og vinduesviskere
4
Kørsel
OM52G66DK

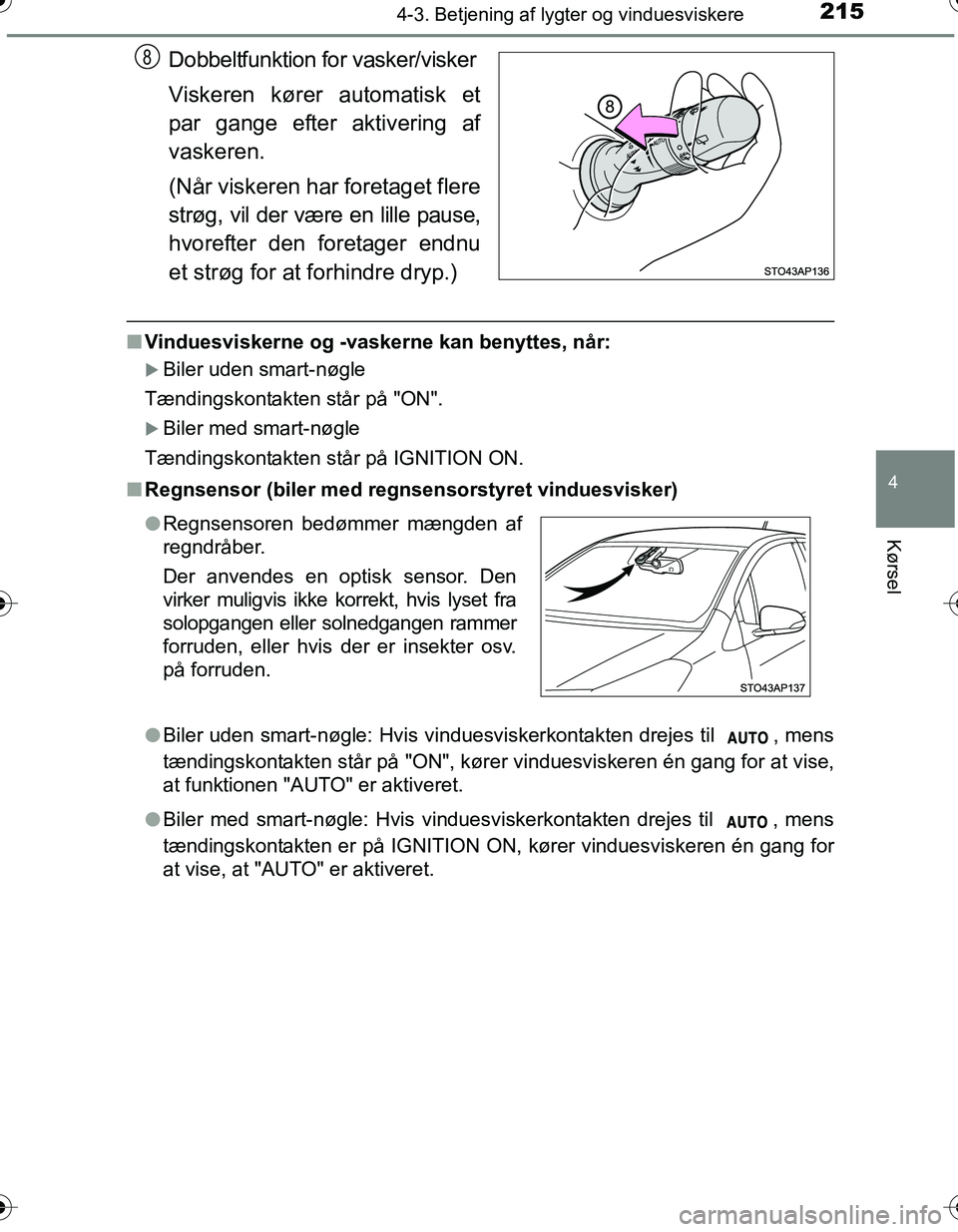

Dobbeltfunktion for vasker/visker
Viskeren kører automatisk et
par gange efter aktivering af
vaskeren.
(Når viskeren har foretaget flere
strøg, vil der være en lille pause,
hvorefter den foretager endnu
et strøg for at forhindre dryp.)
nVinduesviskerne og -vaskerne kan benyttes, når:
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på IGNITION ON.
n Regnsensor (biler med regnsensorstyret vinduesvisker)
lBiler uden smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på "ON", kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
l Biler med smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten er på IGNITION ON, kører vinduesviskeren én gang for
at vise, at "AUTO" er aktiveret.
8
lRegnsensoren bedømmer mængden af
regndråber.
Der anvendes en optisk sensor. Den
virker muligvis ikke korrekt, hvis lyset fra
solopgangen eller solnedgangen rammer
forruden, eller hvis der er insekter osv.
på forruden.
OM52G66DK.book Page 215 Friday, July 8, 2016 11:58 AM

2164-3. Betjening af lygter og vinduesviskere
OM52G66DKl

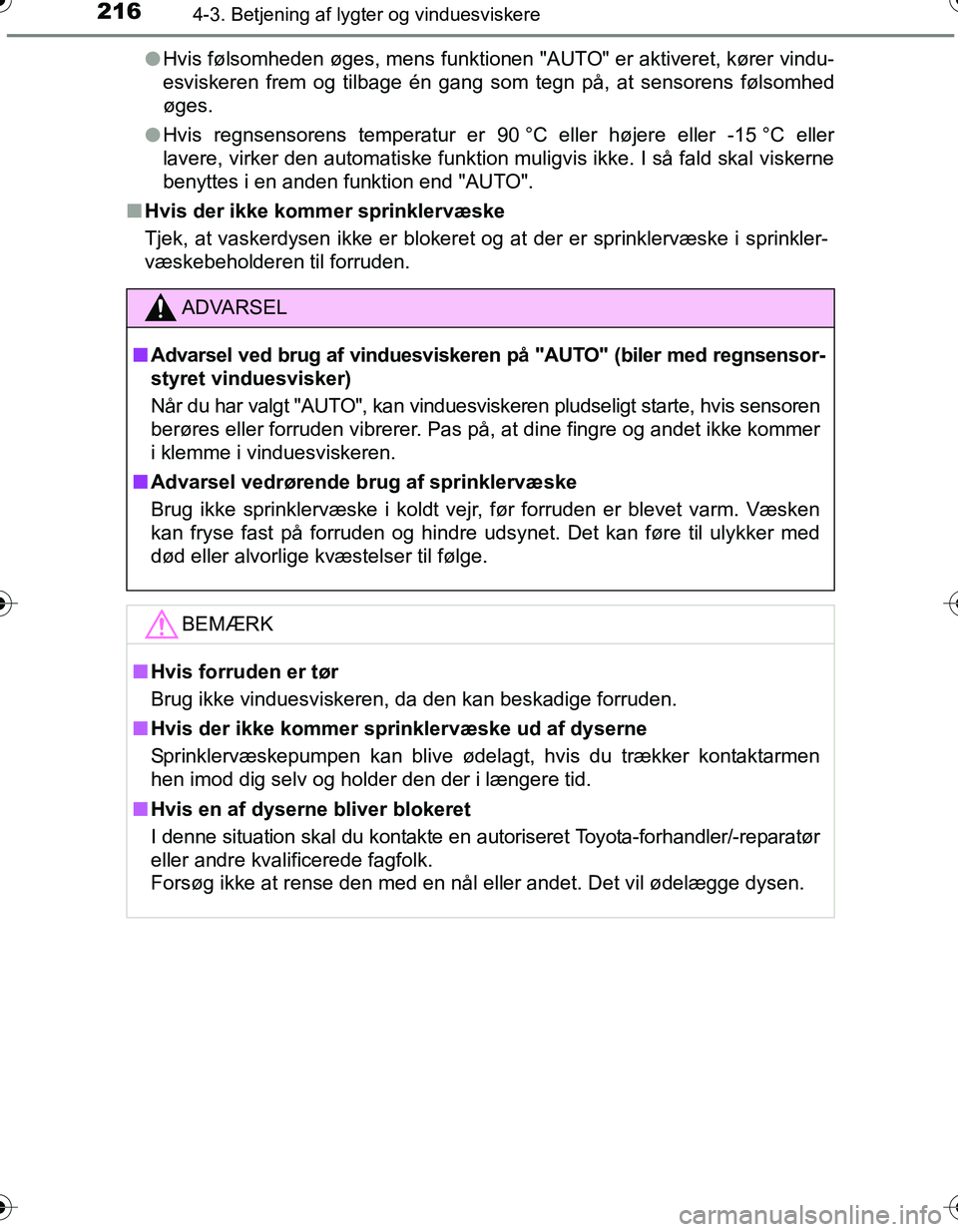

Hvis følsomheden øges, mens funktionen "AUTO" er aktiveret, kører vindu-
esviskeren frem og tilbage én gang som tegn på, at sensorens følsomhed
øges.
l Hvis regnsensorens temperatur er 90 °C eller højere eller -15 °C eller
lavere, virker den automatiske funktion muligvis ikke. I så fald skal viskerne
benyttes i en anden funktion end "AUTO".
n Hvis der ikke kommer sprinklervæske
Tjek, at vaskerdysen ikke er blokeret og at der er sprinklervæske i sprinkler-
væskebeholderen til forruden.
ADVARSEL
nAdvarsel ved brug af vinduesviskeren på "AUTO" (biler med regnsensor-
styret vinduesvisker)
Når du har valgt "AUTO", kan vinduesviskeren pludseligt starte, hvis sensoren
berøres eller forruden vibrerer. Pas på, at dine fingre og andet ikke kommer
i klemme i vinduesviskeren.
n Advarsel vedrørende brug af sprinklervæske
Brug ikke sprinklervæske i koldt vejr , før forruden er blevet varm. Væsken
kan fryse fast på forruden og hindre udsynet. Det kan føre til ulykker med
død eller alvorlige kvæstelser til følge.
BEMÆRK
n Hvis forruden er tør
Brug ikke vinduesviskeren, da den kan beskadige forruden.
n Hvis der ikke kommer sprinklervæske ud af dyserne
Sprinklervæskepumpen kan blive ødelagt, hvis du trækker kontaktarmen
hen imod dig selv og holder den der i længere tid.
n Hvis en af dyserne bliver blokeret
I denne situation skal du kontakte en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
Forsøg ikke at rense den med en nål eller andet. Det vil ødelægge dysen.
OM52G66DK.book Page 216 Friday, July 8, 2016 11:58 AM

2254-5. Toyota Safety Sense
4
Kørsel
OM52G66DK

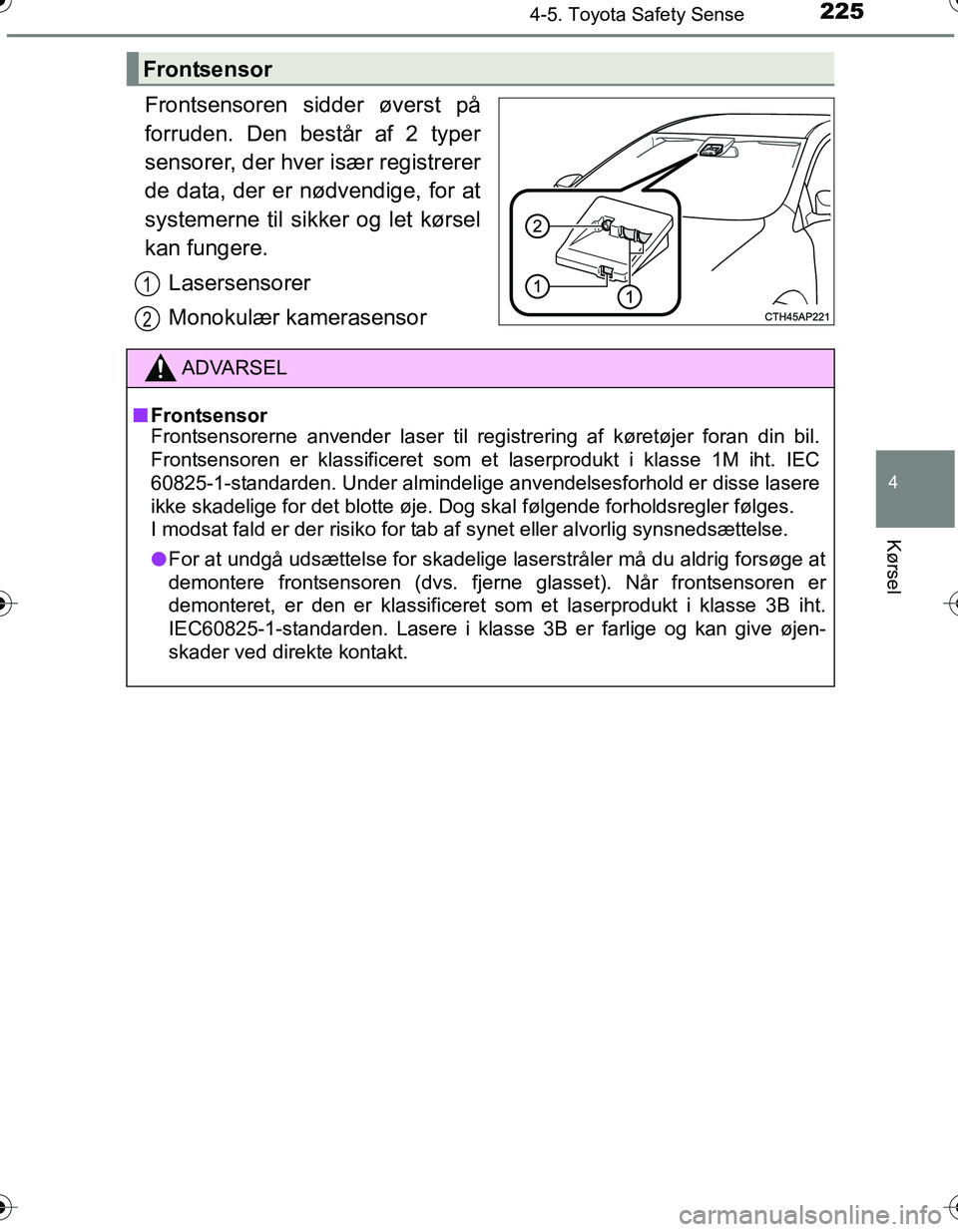

Frontsensoren sidder øverst på
forruden. Den består af 2 typer
sensorer, der hver især registrerer
de data, der er nødvendige, for at
systemerne til sikker og let kørsel
kan fungere.Lasersensorer
Monokulær kamerasensor
Frontsensor
1
2
ADVARSEL
nFrontsensor
Frontsensorerne anvender laser til registrering af køretøjer foran din bil.
Frontsensoren er klassificeret som et laserprodukt i klasse 1M iht. IEC
60825-1-standarden. Under almindelige anvendelsesforhold er disse lasere
ikke skadelige for det blotte øje. Dog skal følgende forholdsregle\
r følges.
I modsat fald er der risiko for tab af synet eller alvorlig synsnedsættelse.
l For at undgå udsættelse for skadelige laserstråler må du aldrig \
forsøge at
demontere frontsensoren (dvs. fjerne glasset). Når frontsensoren er
demonteret, er den er klassificeret som et laserprodukt i klasse 3B iht.
IEC60825-1-standarden. Lasere i klasse 3B er farlige og kan give øjen-
skader ved direkte kontakt.
OM52G66DK.book Page 225 Friday, July 8, 2016 11:58 AM

2264-5. Toyota Safety Sense
OM52G66DK
ADVARSEL

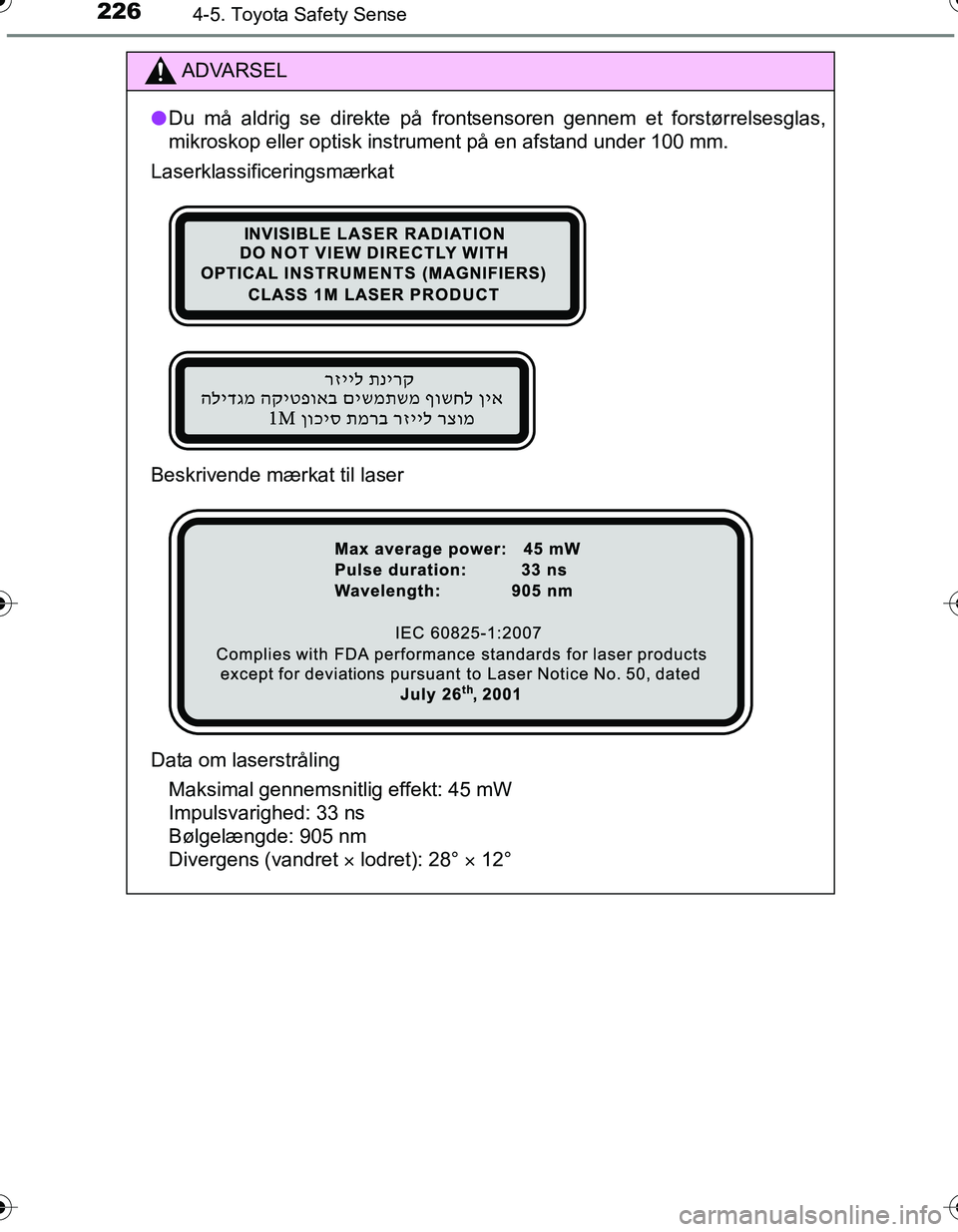

lDu må aldrig se direkte på frontsensoren gennem et forstørrelsesglas,
mikroskop eller optisk instrument på en afstand under 100 mm.
Laserklassificeringsmærkat
Beskrivende mærkat til laser
Data om laserstråling Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergens (vandret  lodret): 28°  12°
OM52G66DK.book Page 226 Friday, July 8, 2016 11:58 AM

2274-5. Toyota Safety Sense
4
Kørsel
OM52G66DK
ADVARSEL

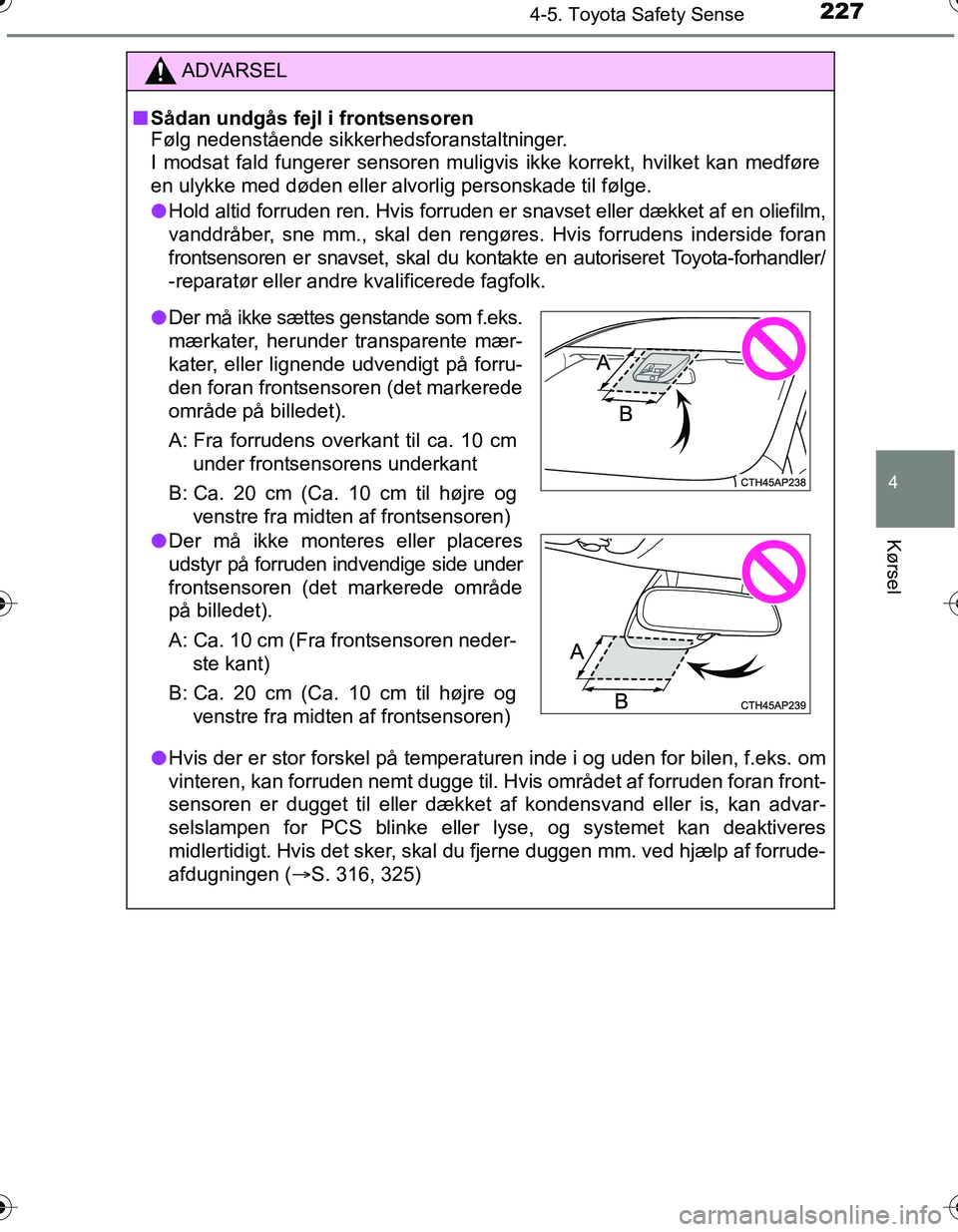

nSådan undgås fejl i frontsensoren
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald fungerer sensoren muligvis ikke korrekt, hvilket kan medføre
en ulykke med døden eller alvorlig personskade til følge.
l Hold altid forruden ren. Hvis forruden er snavset eller dækket af en oliefilm,
vanddråber, sne mm., skal den rengøres. Hvis forrudens inderside foran
frontsensoren er snavset, skal du kontakte en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
l Hvis der er stor forskel på temperaturen inde i og uden for bilen, f.eks. om
vinteren, kan forruden nemt dugge til. Hvis området af forruden foran front-
sensoren er dugget til eller dækket af kondensvand eller is, kan advar-
selslampen for PCS blinke eller lyse, og systemet kan deaktiveres
midlertidigt. Hvis det sker, skal du fjerne duggen mm. ved hjælp af forrude-
afdugningen ( S. 316, 325)
lDer må ikke sættes genstande som f.eks.
mærkater, herunder transparente mær-
kater, eller lignende udvendigt på forru-
den foran frontsensoren (det markerede
område på billedet).
A: Fra forrudens overkant til ca. 10 cm
under frontsensorens underkant
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
l Der må ikke monteres eller placeres
udstyr på forruden indvendige side under
frontsensoren (det markerede område
på billedet).
A: Ca. 10 cm (Fra frontsensoren neder-
ste kant)
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
OM52G66DK.book Page 227 Friday, July 8, 2016 11:58 AM

2284-5. Toyota Safety Sense
OM52G66DK
ADVARSEL

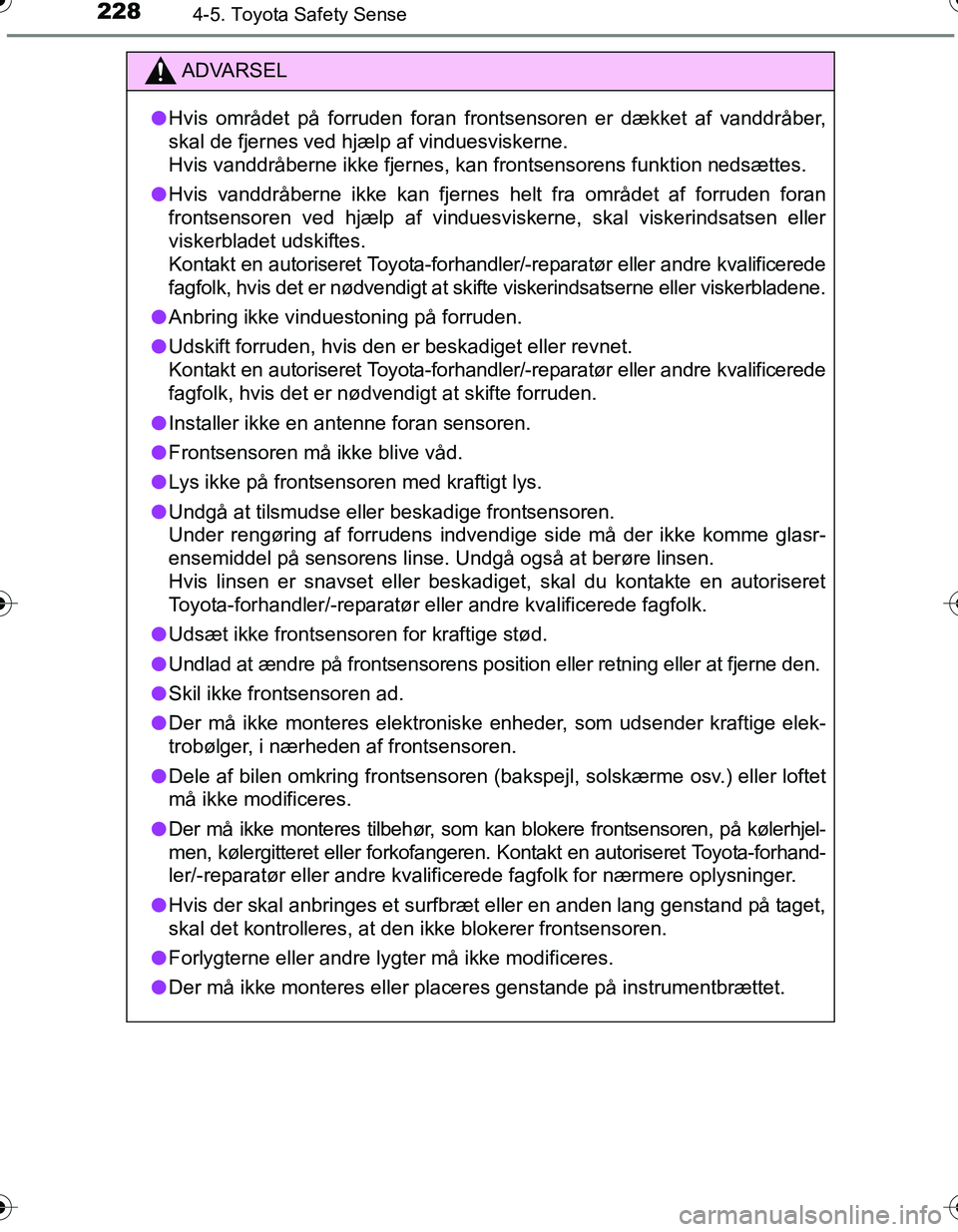

lHvis området på forruden foran frontsensoren er dækket af vanddråber,
skal de fjernes ved hjælp af vinduesviskerne.
Hvis vanddråberne ikke fjernes, kan frontsensorens funktion nedsættes.
l Hvis vanddråberne ikke kan fjernes he lt fra området af forruden foran
frontsensoren ved hjælp af vinduesviskerne, skal viskerindsatsen eller
viskerbladet udskiftes.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk, hvis det er nødvendigt at skifte viskerindsatserne eller viskerbladene.
l Anbring ikke vinduestoning på forruden.
l Udskift forruden, hvis den er beskadiget eller revnet.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk, hvis det er nødvendigt at skifte forruden.
l Installer ikke en antenne foran sensoren.
l Frontsensoren må ikke blive våd.
l Lys ikke på frontsensoren med kraftigt lys.
l Undgå at tilsmudse eller beskadige frontsensoren.
Under rengøring af forrudens indvendige side må der ikke komme glasr-
ensemiddel på sensorens linse. Undgå også at berøre linsen.
Hvis linsen er snavset eller beskadiget, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Udsæt ikke frontsensoren for kraftige stød.
l Undlad at ændre på frontsensorens position eller retning eller at fjerne den.
l Skil ikke frontsensoren ad.
l Der må ikke monteres elektroniske enheder, som udsender kraftige elek-
trobølger, i nærheden af frontsensoren.
l Dele af bilen omkring frontsensoren (bakspejl, solskærme osv.) eller loftet
må ikke modificeres.
l Der må ikke monteres tilbehør, som kan blokere frontsensoren, på kølerhjel-
men, kølergitteret eller forkofangeren. Kontakt en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede fagfolk for nærmere oplysninger.
l Hvis der skal anbringes et surfbræt eller en anden lang genstand på taget,
skal det kontrolleres, at den ikke blokerer frontsensoren.
l Forlygterne eller andre lygter må ikke modificeres.
l Der må ikke monteres eller placeres genstande på instrumentbrættet.
OM52G66DK.book Page 228 Friday, July 8, 2016 11:58 AM

229
4
4-5. Toyota Safety Sense
Kørsel
OM52G66DK

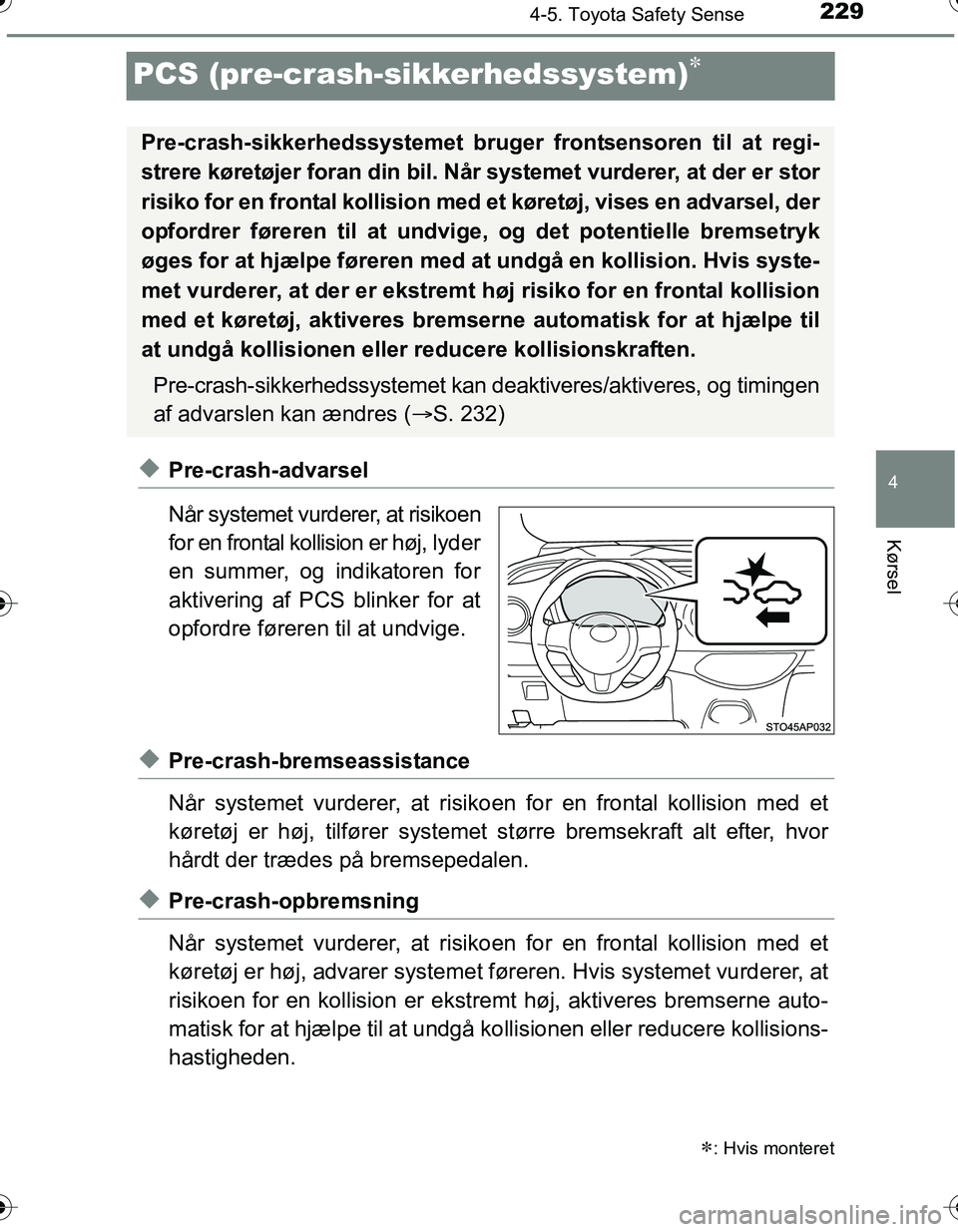

PCS (pre-crash-sikkerhedssystem)
uPre-crash-advarsel
Når systemet vurderer, at risikoen
for en frontal kollision er høj, lyder
en summer, og indikatoren for
aktivering af PCS blinker for at
opfordre føreren til at undvige.
uPre-crash-bremseassistance
Når systemet vurderer, at risiko en for en frontal kollision med et
køretøj er høj, tilfører systemet større bremsekraft alt efter, hvor
hårdt der trædes på bremsepedalen.
uPre-crash-opbremsning
Når systemet vurderer, at risiko en for en frontal kollision med et
køretøj er høj, advarer systemet fø reren. Hvis systemet vurderer, at
risikoen for en kollision er ekstremt høj, aktiveres bremserne auto-
matisk for at hjælpe til at undgå ko llisionen eller reducere kollisions-
hastigheden.
: Hvis monteret
Pre-crash-sikkerhedssystemet bruger frontsensoren til at regi-
strere køretøjer foran din bil. Når systemet vurderer, at der er stor
risiko for en frontal kollision med et køretøj, vises en advarsel, der
opfordrer føreren til at undvige, og det potentielle bremsetryk
øges for at hjælpe føreren med at undgå en kollision. Hvis syste-
met vurderer, at der er ekstremt høj risiko for en frontal kollision
med et køretøj, aktiveres bremserne automatisk for at hjælpe til
at undgå kollisionen eller reducere kollisionskraften.
Pre-crash-sikkerhedssystemet kan deaktiveres/aktiveres, og timingen
af advarslen kan ændres ( S. 232)
OM52G66DK.book Page 229 Friday, July 8, 2016 11:58 AM

2384-5. Toyota Safety Sense

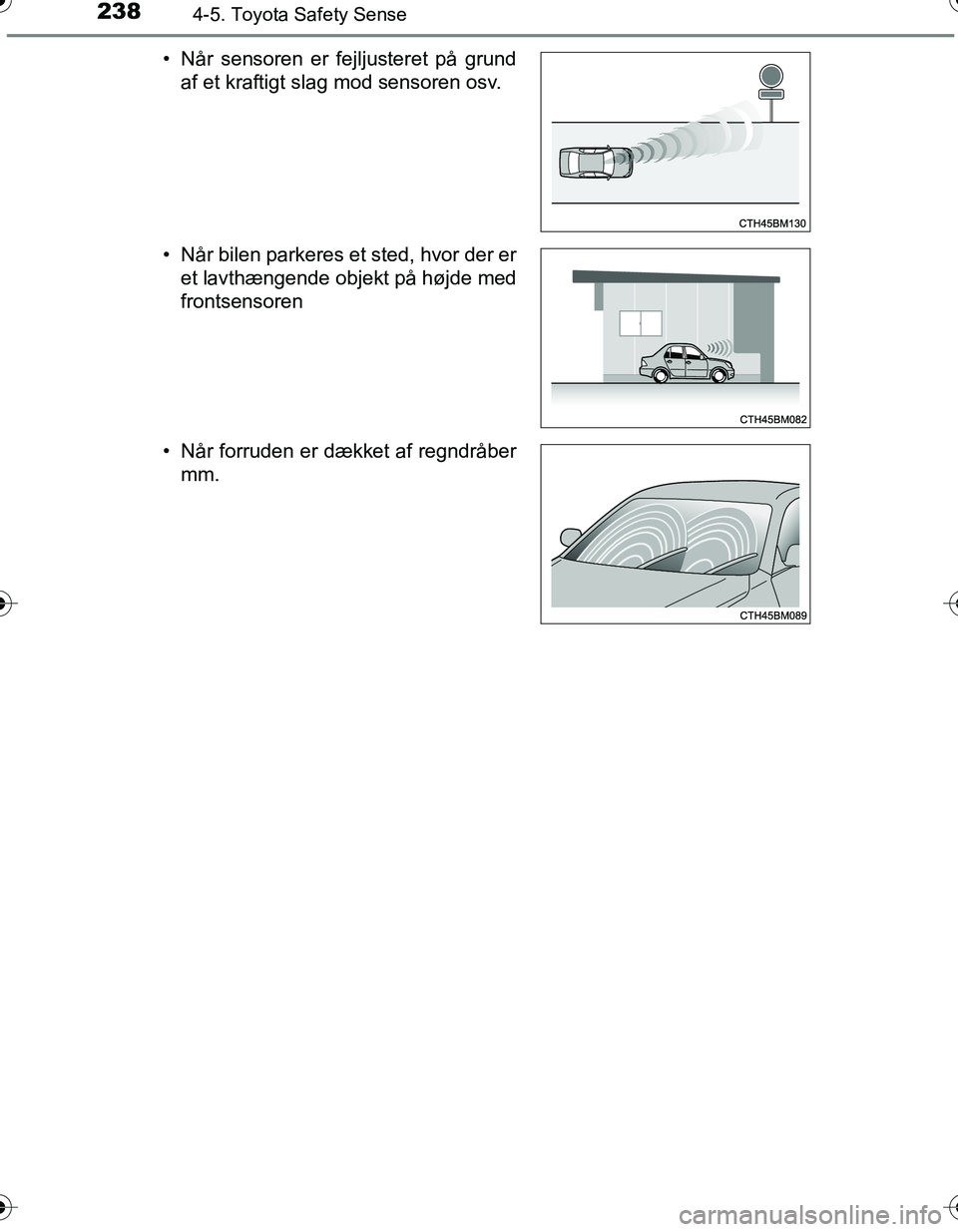

OM52G66DK• Når sensoren er fejljusteret på grund
af et kraftigt slag mod sensoren osv.
• Når bilen parkeres et sted, hvor der er et lavthængende objekt på højde med
frontsensoren
• Når forruden er dækket af regndråber mm.
OM52G66DK.book Page 238 Friday, July 8, 2016 11:58 AM

2394-5. Toyota Safety Sense
4
Kørsel
OM52G66DKn

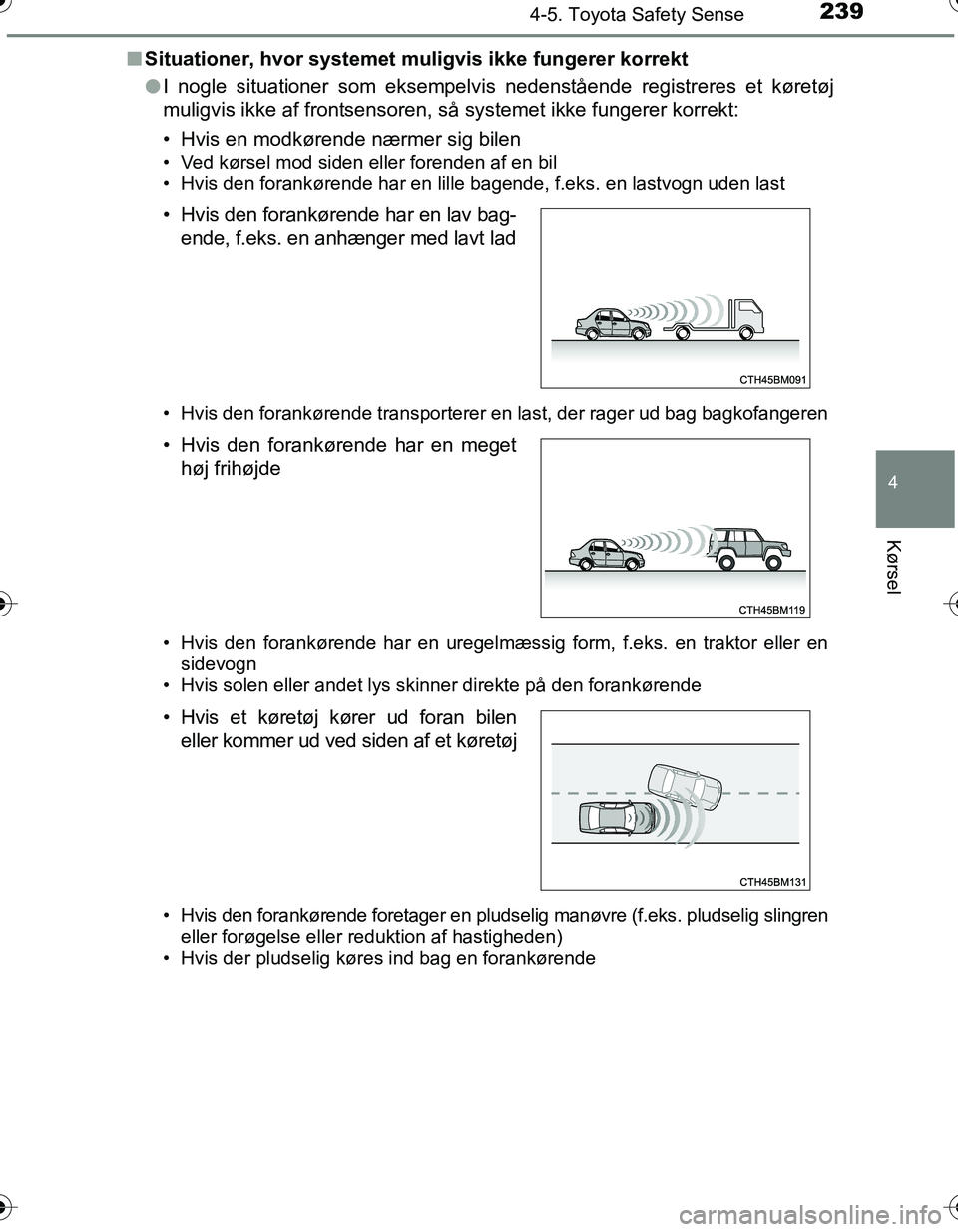

Situationer, hvor systemet mu ligvis ikke fungerer korrekt
l I nogle situationer som eksempelvis nedenstående registreres et køretøj
muligvis ikke af frontsensoren, så systemet ikke fungerer korrekt:
• Hvis en modkørende nærmer sig bilen
• Ved kørsel mod siden eller forenden af en bil
• Hvis den forankørende har en lille bagende, f.eks. en lastvogn uden last
• Hvis den forankørende transporterer en last, der rager ud bag bagkofangeren
• Hvis den forankørende har en uregelmæssi g form, f.eks. en traktor eller en
sidevogn
• Hvis solen eller andet lys skinner direkte på den forankørende
• Hvis den forankørende foretager en pludselig manøvre (f.eks. pludselig slingren eller forøgelse eller reduktion af hastigheden)
• Hvis der pludselig køres ind bag en forankørende
• Hvis den forankørende har en lav bag-
ende, f.eks. en anhænger med lavt lad
• Hvis den forankørende har en meget høj frihøjde
• Hvis et køretøj kører ud foran bilen eller kommer ud ved siden af et køretøj
OM52G66DK.book Page 239 Friday, July 8, 2016 11:58 AM

2404-5. Toyota Safety Sense
OM52G66DK

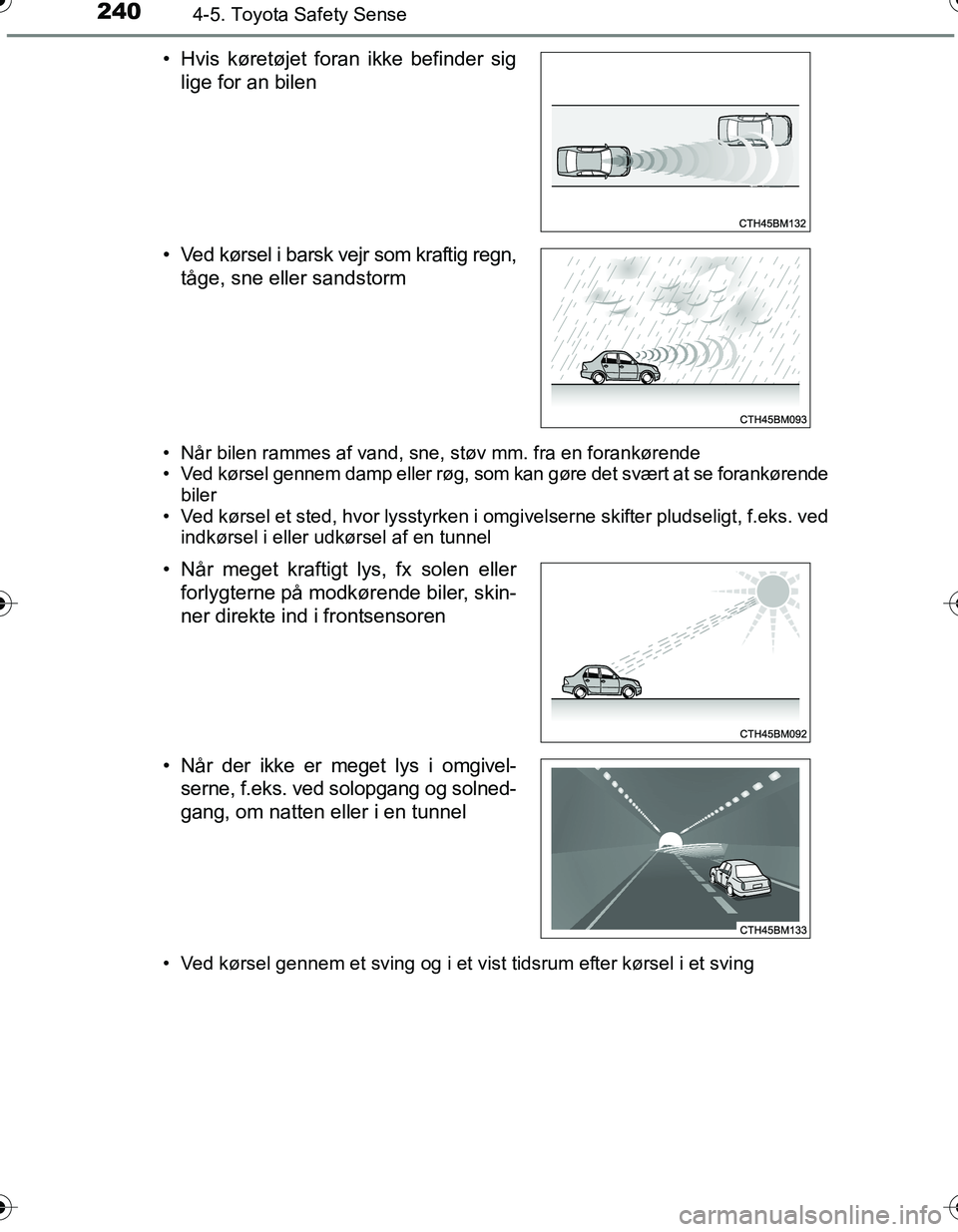

• Når bilen rammes af vand, sne, støv mm. fra en forankørende
• Ved kørsel gennem damp eller røg, som kan gøre det svært at se forankørende
biler
• Ved kørsel et sted, hvor lysstyrken i omgivelserne skifter pludseligt, f.eks. ved
indkørsel i eller udkørsel af en tunnel
• Ved kørsel gennem et sving og i et vist tidsrum efter kørsel i et sving
• Hvis køretøjet foran ikke befinder sig lige for an bilen
• Ved kørsel i barsk vejr som kraftig regn, tåge, sne eller sandstorm
• Når meget kraftigt lys, fx solen eller forlygterne på modkørende biler, skin-
ner direkte ind i frontsensoren
• Når der ikke er meget lys i omgivel- serne, f.eks. ved solopgang og solned-
gang, om natten eller i en tunnel
OM52G66DK.book Page 240 Friday, July 8, 2016 11:58 AM
