TOYOTA YARIS HATCHBACK 2016 Instructieboekje (in Dutch)

4718-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52G66E

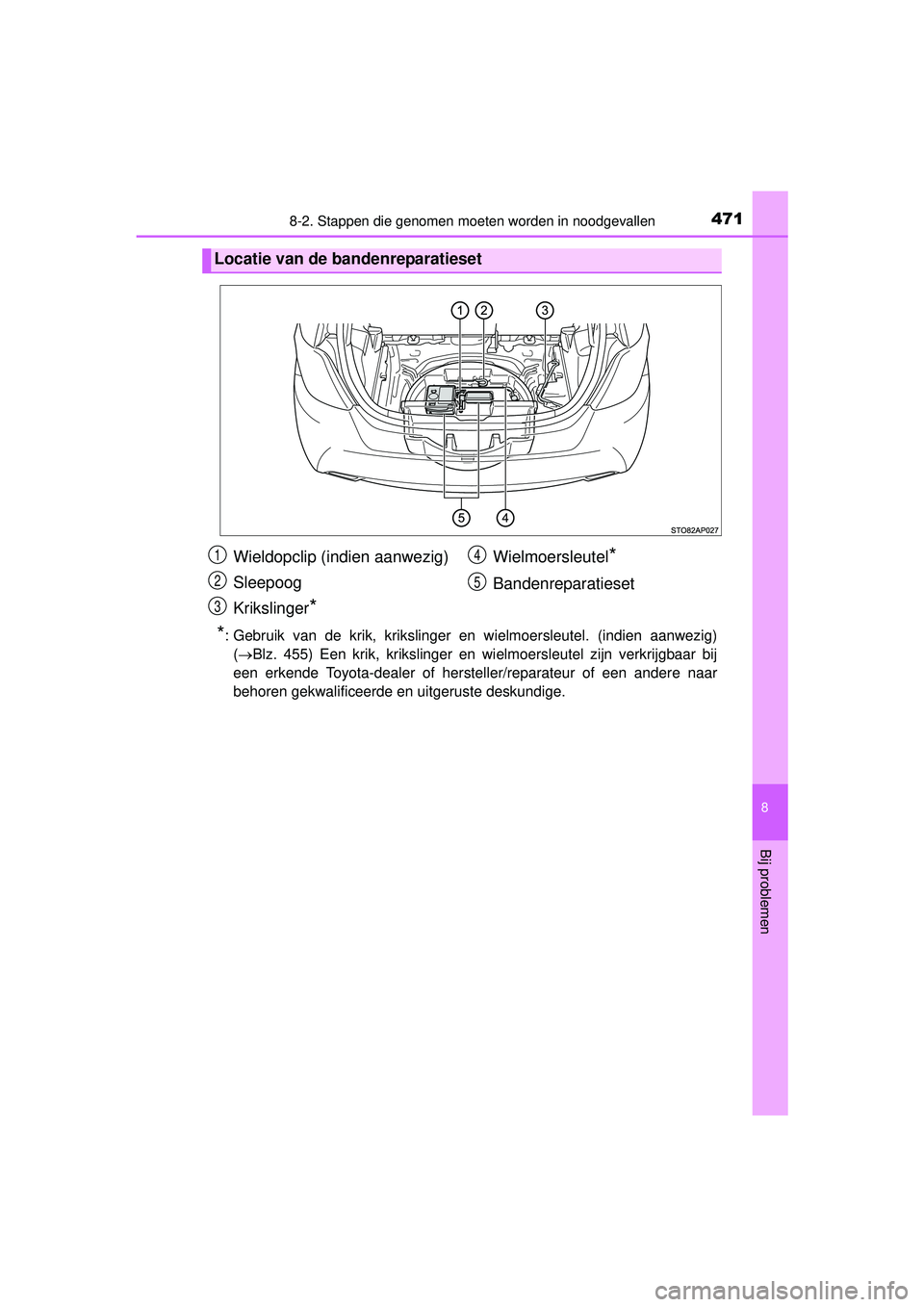

*: Gebruik van de krik, krikslinger en wielmoersleutel. (indien aanwezig)\
(Blz. 455) Een krik, krikslinger en wi elmoersleutel zijn verkrijgbaar bij
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Locatie van de bandenreparatieset
Wieldopclip (indien aanwezig)
Sleepoog
Krikslinger
*
Wielmoersleutel*
Bandenreparatieset
1
2
3
4
5
YARIS_F_OM_Europe_OM52G66E.book Page 471 Tuesday, April 26, 2016 10:51 AM

4728-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52G66E

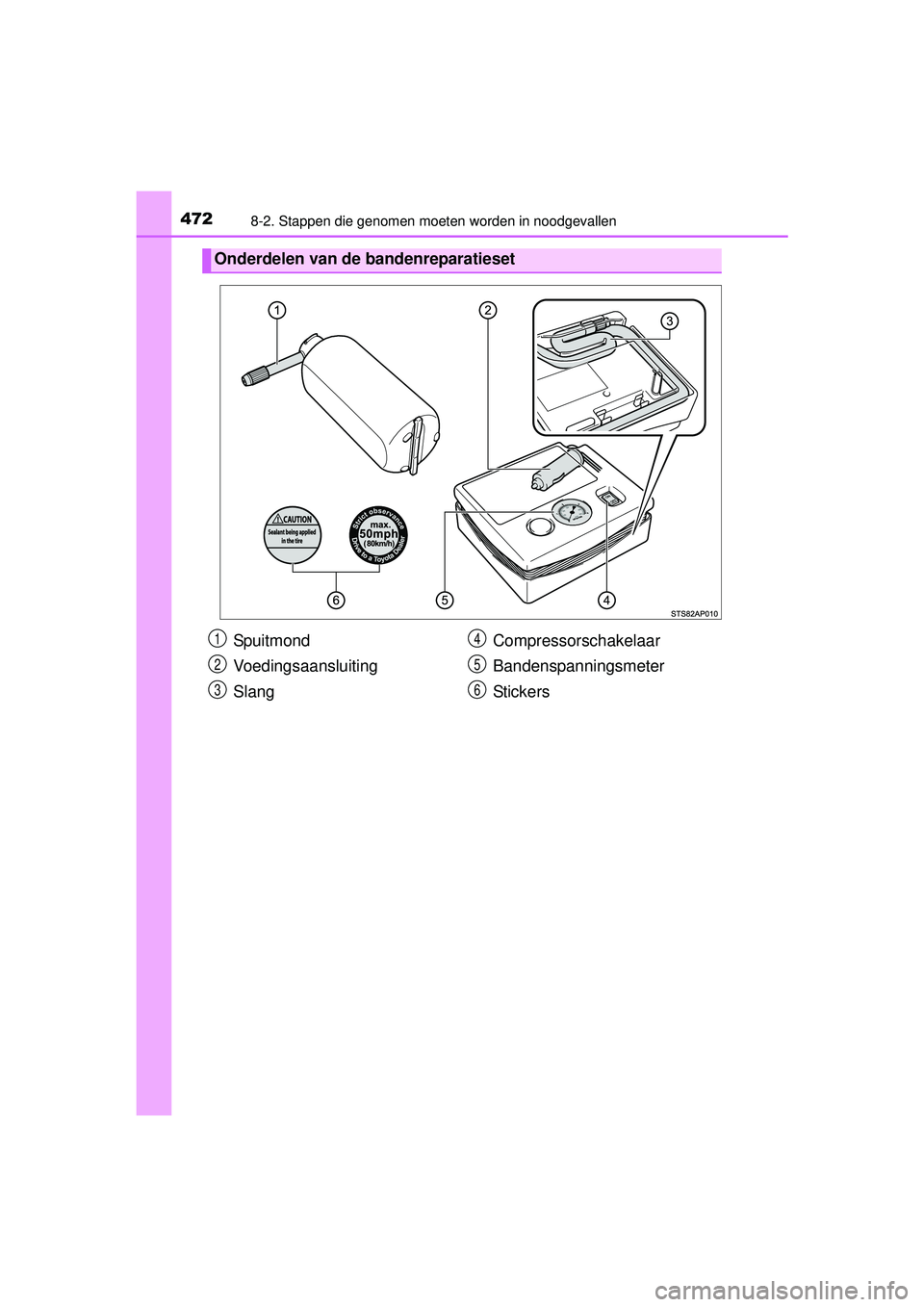

Onderdelen van de bandenreparatieset
Sp ui t mo nd
Voedingsaansluiting
SlangCompressorschakelaar
Bandenspanningsmeter
St ic ke rs1
2
3
4
5
6
YARIS_F_OM_Europe_OM52G66E.book Page
472 Tuesday, April 26, 2016 10:51 AM

4738-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52G66E

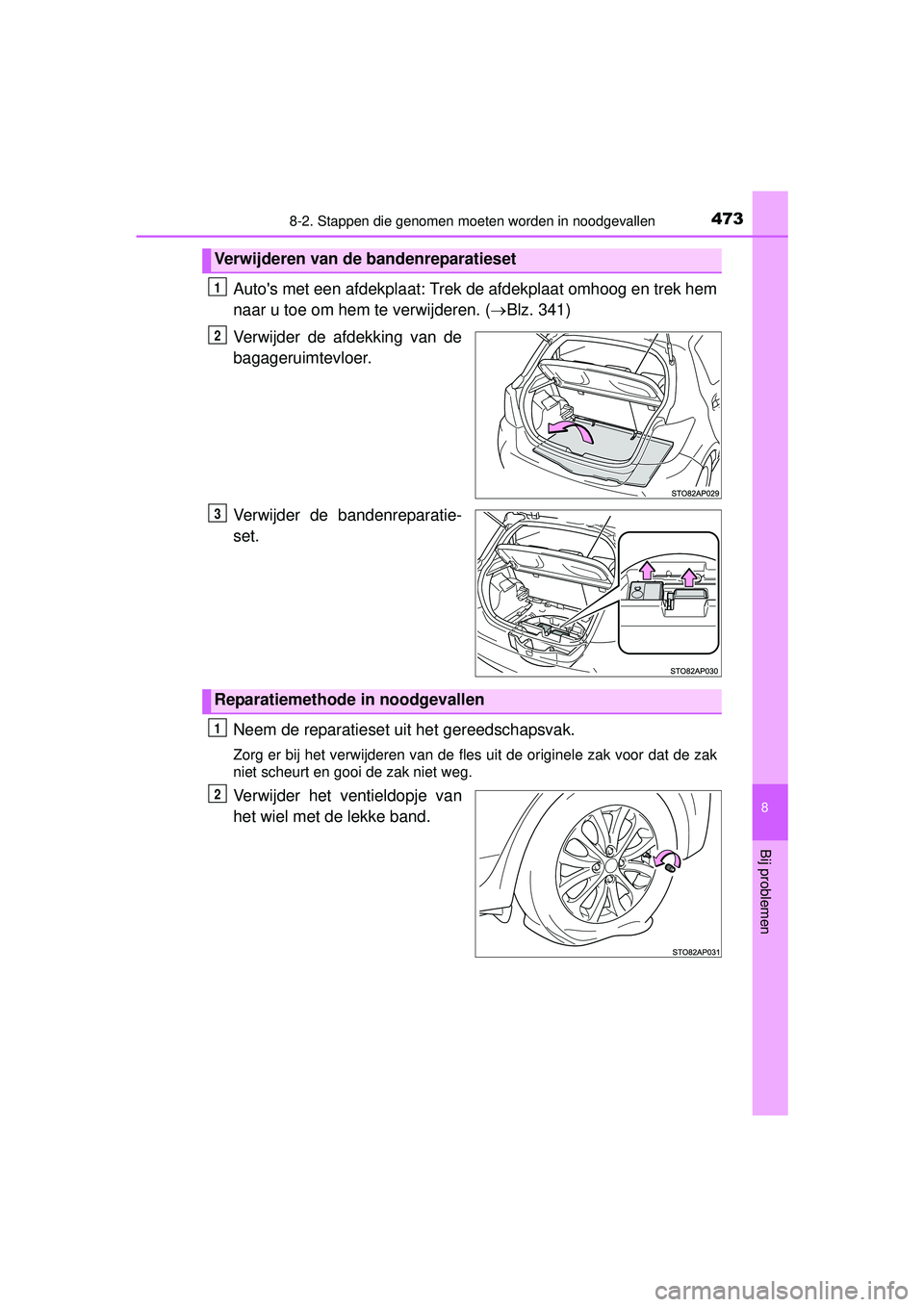

Auto's met een afdekplaat: Trek de afdekplaat omhoog en trek hem
naar u toe om hem te verwijderen. (Blz. 341)
Verwijder de afdekking van de
bagageruimtevloer.
Verwijder de bandenreparatie-
set.
Neem de reparatieset uit het gereedschapsvak.
Zorg er bij het verwijderen van de fles uit de originele zak voor dat de zak
niet scheurt en gooi de zak niet weg.
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijderen van de bandenreparatieset
1
2
3
Reparatiemethode in noodgevallen
1
2
YARIS_F_OM_Europe_OM52G66E.book Page 473 Tuesday, April 26, 2016 10:51 AM

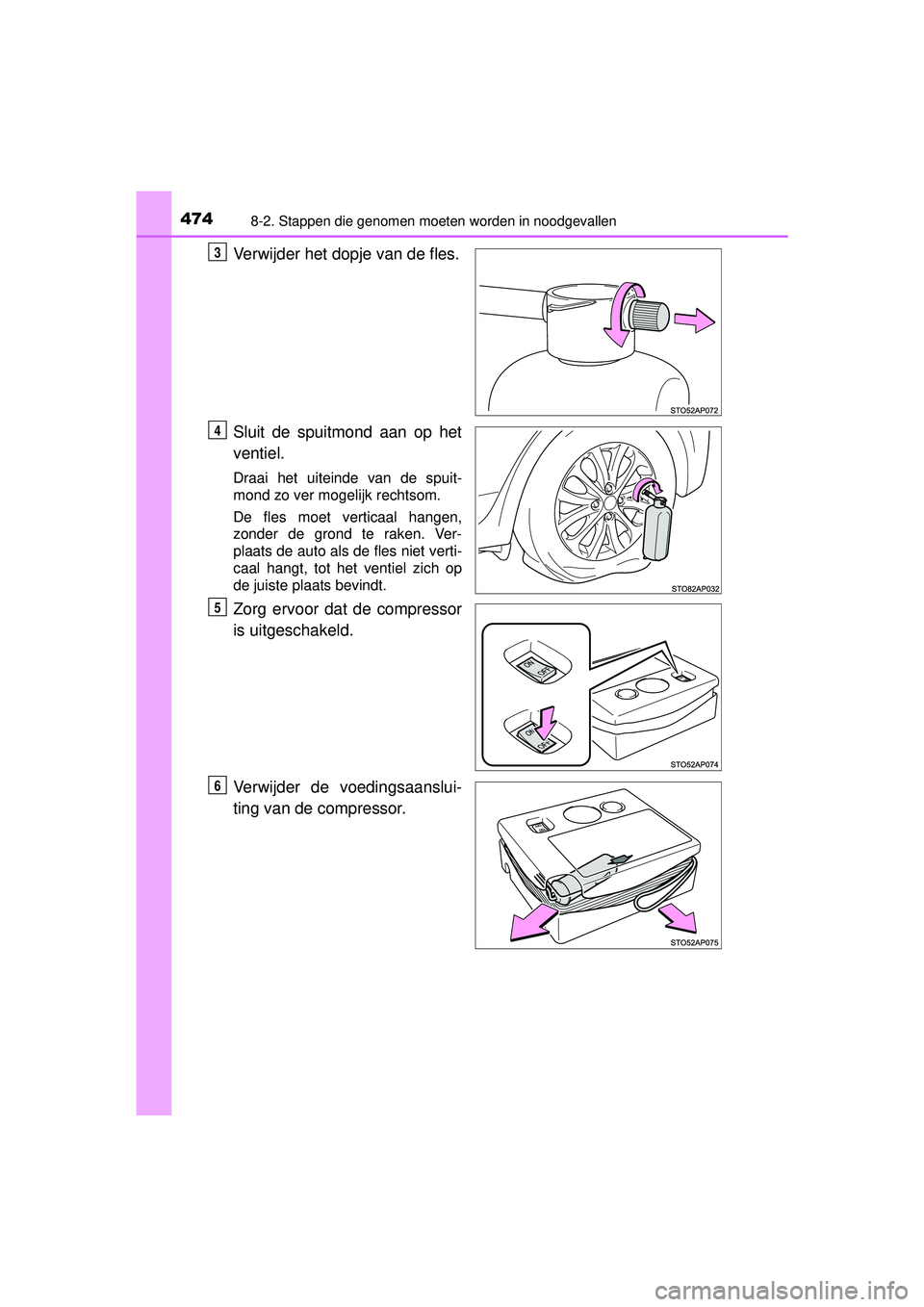

4748-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52G66E
Verwijder het dopje van de fles.
Sluit de spuitmond aan op het
ventiel.
Draai het uiteinde van de spuit-
mond zo ver mogelijk rechtsom.
De fles moet verticaal hangen,
zonder de grond te raken. Ver-
plaats de auto als de fles niet verti-
caal hangt, tot het ventiel zich op
de juiste plaats bevindt.
Zorg ervoor dat de compressor
is uitgeschakeld.
Verwijder de voedingsaanslui-
ting van de compressor.
3
4
5
6
YARIS_F_OM_Europe_OM52G66E.book Page 474 Tuesday, April 26, 2016 10:51 AM

4758-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52G66E

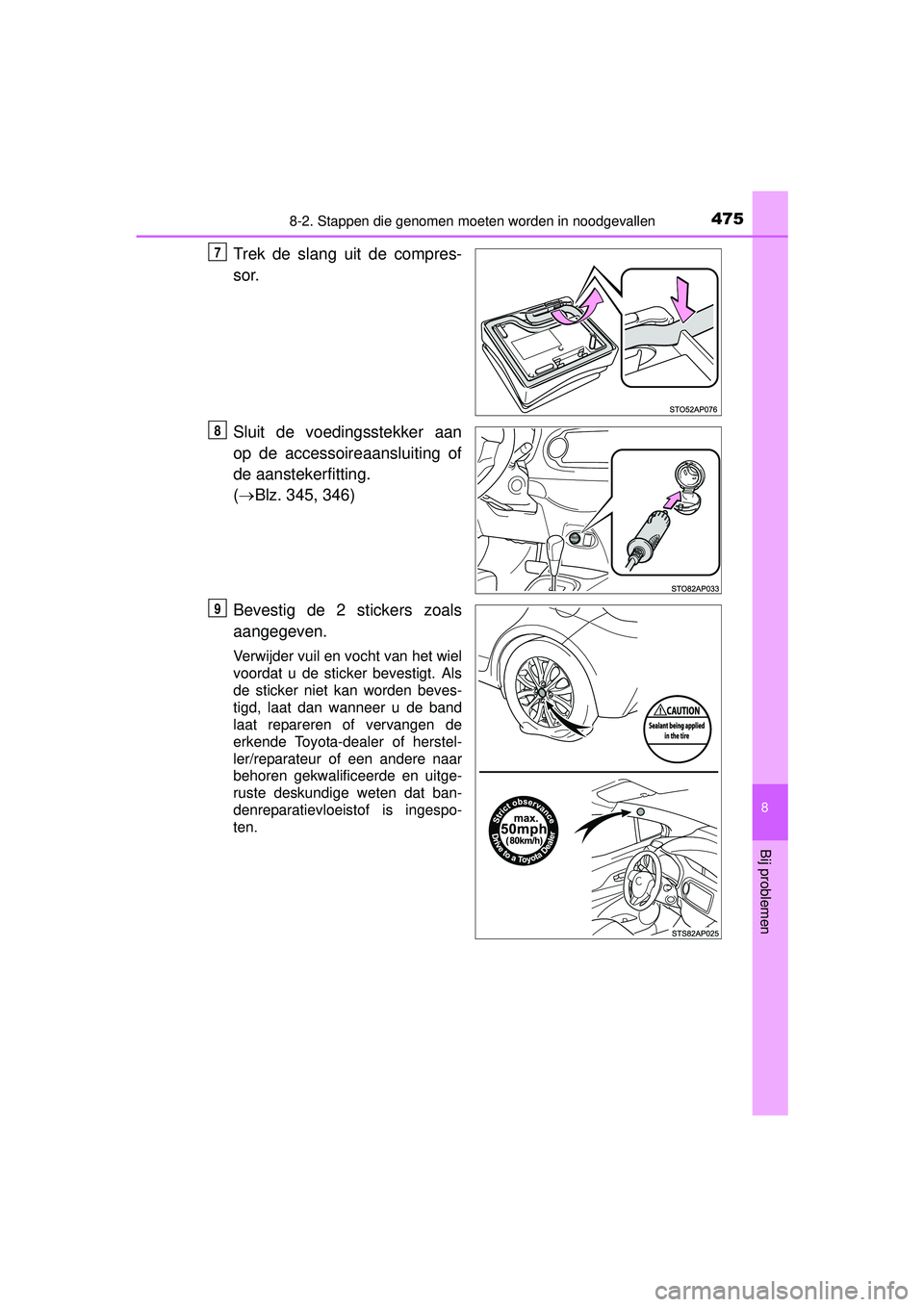

Trek de slang uit de compres-
sor.
Sluit de voedingsstekker aan
op de accessoireaansluiting of
de aanstekerfitting.
( Blz. 345, 346)
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt. Als
de sticker niet kan worden beves-
tigd, laat dan wanneer u de band
laat repareren of vervangen de
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige weten dat ban-
denreparatievloeistof is ingespo-
ten.
7
8
9
YARIS_F_OM_Europe_OM52G66E.book Page 475 Tuesday, April 26, 2016 10:51 AM

4768-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52G66E

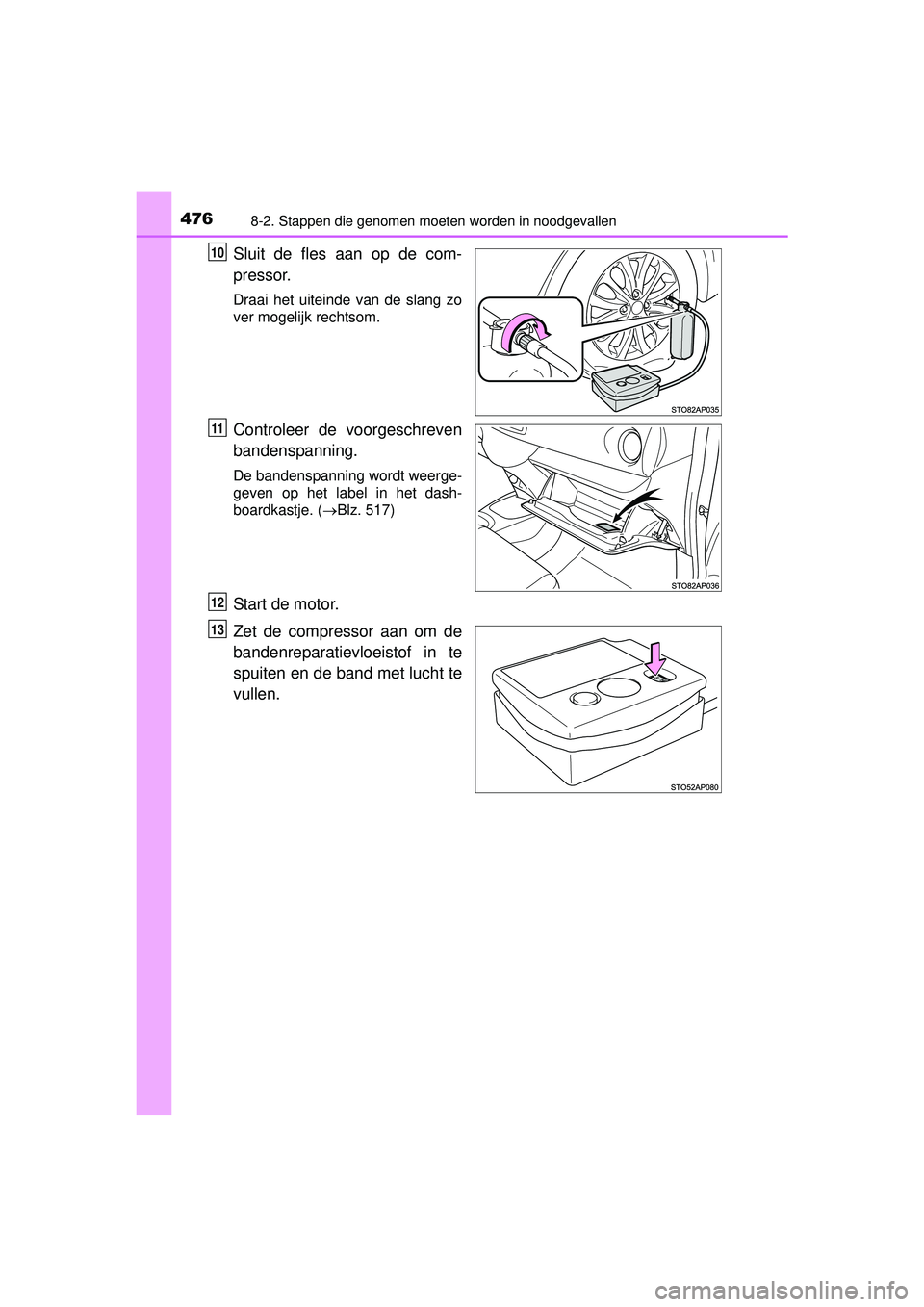

Sluit de fles aan op de com-
pressor.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Controleer de voorgeschreven
bandenspanning.
De bandenspanning wordt weerge-
geven op het label in het dash-
boardkastje. (Blz. 517)
Start de motor.
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
10
11
12
13
YARIS_F_OM_Europe_OM52G66E.book Page 476 Tuesday, April 26, 2016 10:51 AM

4778-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52G66E

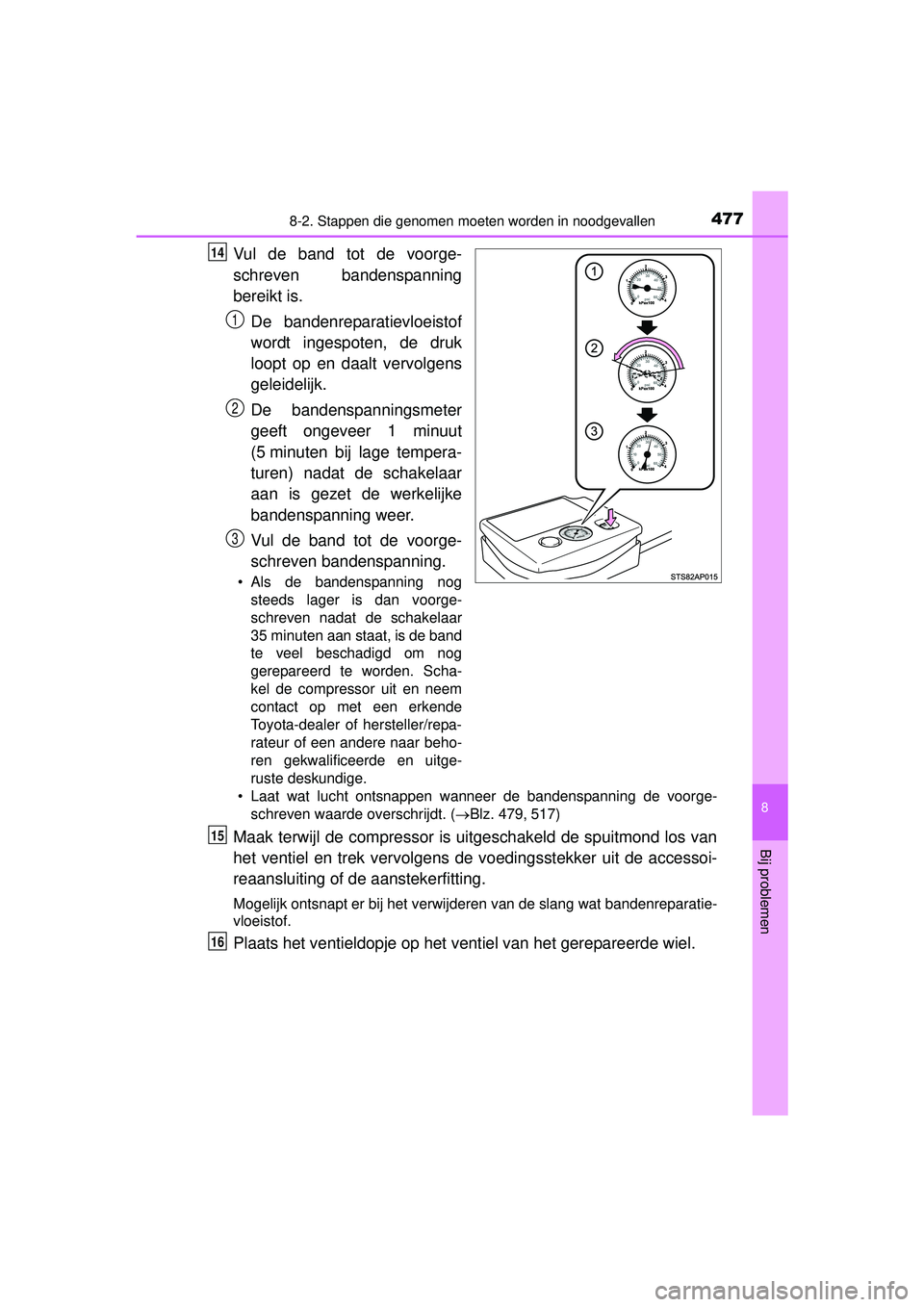

Vul de band tot de voorge-
schreven bandenspanning
bereikt is.De bandenreparatievloeistof
wordt ingespoten, de druk
loopt op en daalt vervolgens
geleidelijk.
De bandenspanningsmeter
geeft ongeveer 1 minuut
(5 minuten bij lage tempera-
turen) nadat de schakelaar
aan is gezet de werkelijke
bandenspanning weer.
Vul de band tot de voorge-
schreven bandenspanning.
• Als de bandenspanning nogsteeds lager is dan voorge-
schreven nadat de schakelaar
35 minuten aan staat, is de band
te veel beschadigd om nog
gerepareerd te worden. Scha-
kel de compressor uit en neem
contact op met een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en uitge-
ruste deskundige.
• Laat wat lucht ontsnappen wanneer de bandenspanning de voorge- schreven waarde overschrijdt. ( Blz. 479,517)
Maak terwijl de compressor is ui tgeschakeld de spuitmond los van
het ventiel en trek vervolgens de voedingsstekker uit de accessoi-
reaansluiting of de aanstekerfitting.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bandenreparatie-
vloeistof.
Plaats het ventieldopje op het ventiel van het gerepareerde wiel.
14
1
2
3
15
16
YARIS_F_OM_Europe_OM52G66E.book Page 477 Tuesday, April 26, 2016 10:51 AM

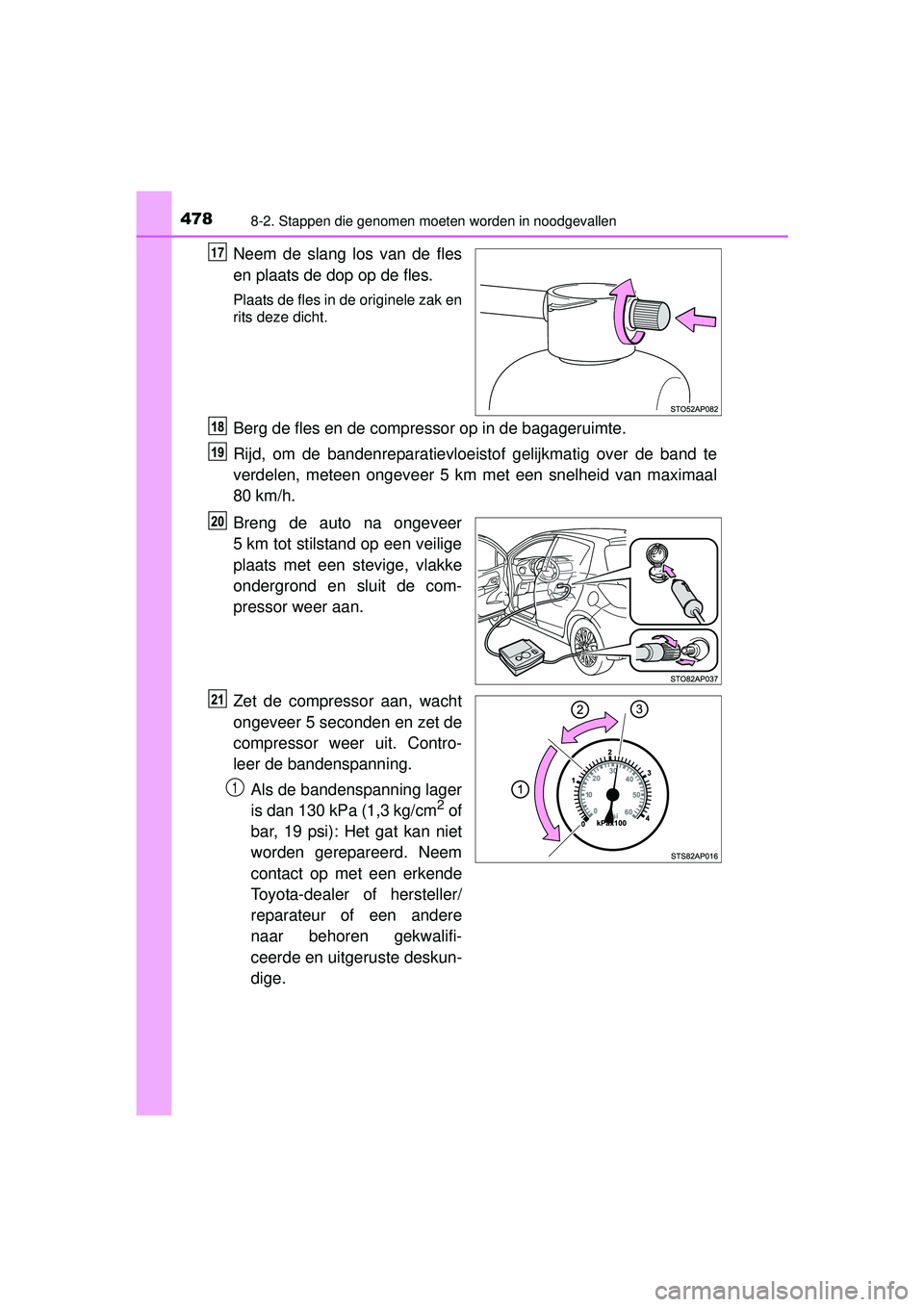

4788-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52G66E
Neem de slang los van de fles
en plaats de dop op de fles.
Plaats de fles in de originele zak en
rits deze dicht.
Berg de fles en de compressor op in de bagageruimte.
Rijd, om de bandenreparatievloeistof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km met een snelheid van maximaal
80 km/h.
Breng de auto na ongeveer
5 km tot stilstand op een veilige
plaats met een stevige, vlakke
ondergrond en sluit de com-
pressor weer aan.
Zet de compressor aan, wacht
ongeveer 5 seconden en zet de
compressor weer uit. Contro-
leer de bandenspanning.Als de bandenspanning lager
is dan 130 kPa (1,3 kg/cm
2 of
bar, 19 psi): Het gat kan niet
worden gerepareerd. Neem
contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere
naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
17
1
YARIS_F_OM_Europe_OM52G66E.book Page 478 Tuesday, April 26, 2016 10:51 AM

4798-2. Stappen die genomen moeten worden in noodgevallen
8
Bij problemen
YARIS_F_OM_Europe_OM52G66E

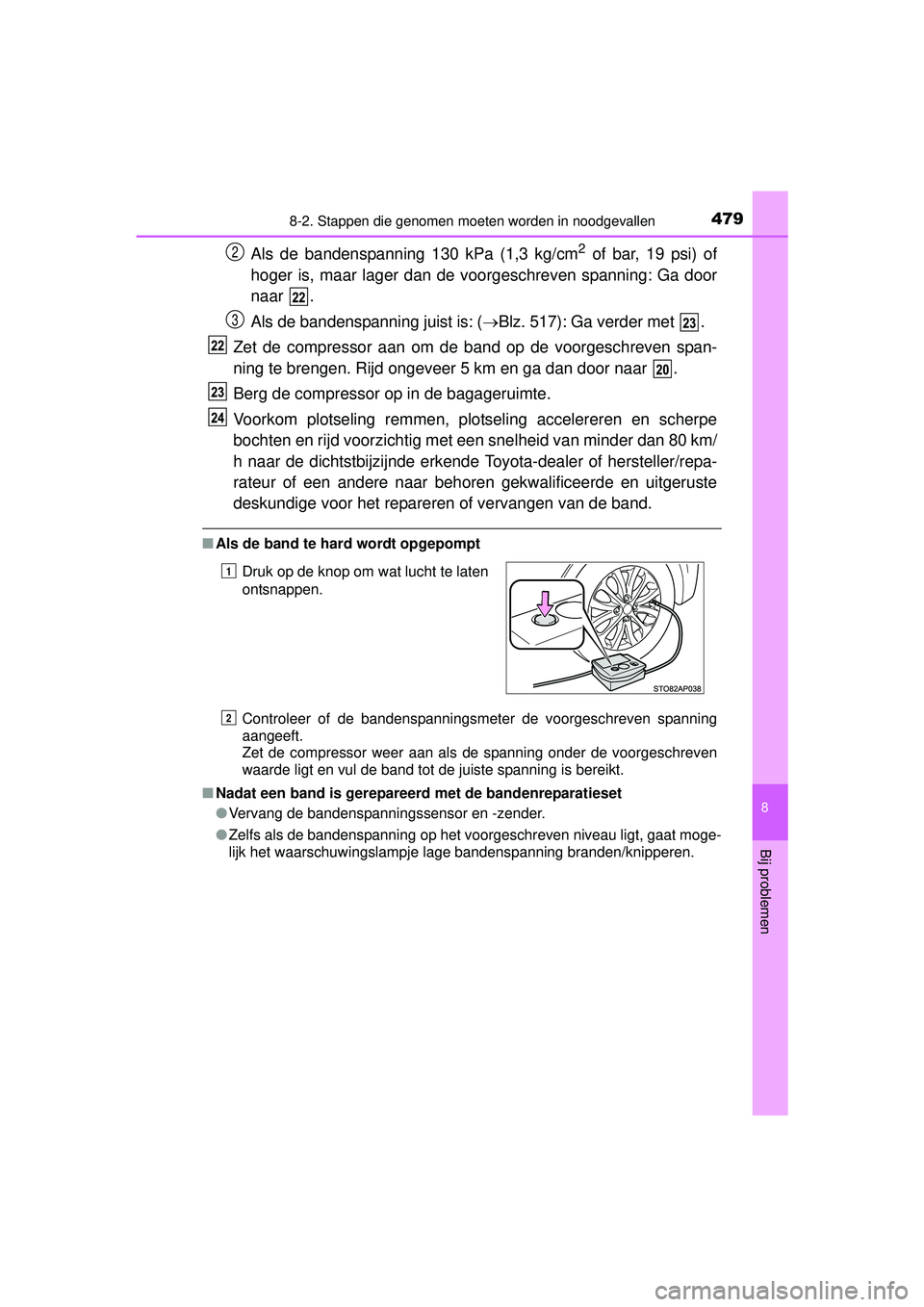

Als de bandenspanning 130 kPa (1,3 kg/cm2 of bar, 19 psi) of
hoger is, maar lager dan de voorgeschreven spanning: Ga door
naar .
Als de bandenspanning juist is: ( Blz. 517): Ga verder met .
Zet de compressor aan om de band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5 km en ga dan door naar .
Berg de compressor op in de bagageruimte.
Voorkom plotseling remmen, plotseling accelereren en scherpe
bochten en rijd voorzichtig met een snelheid van minder dan 80 km/
h naar de dichtstbijzijnde erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige voor het repareren of vervangen van de band.
■ Als de band te hard wordt opgepompt
Controleer of de bandenspanningsmeter de voorgeschreven spanning
aangeeft.
Zet de compressor weer aan als de spanning onder de voorgeschreven
waarde ligt en vul de band tot de juiste spanning is bereikt.
■ Nadat een band is gerepareerd met de bandenreparatieset
●Vervang de bandenspanningssensor en -zender.
● Zelfs als de bandenspanning op het voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage bandenspanning branden/knipperen.Druk op de knop om wat lucht te laten
ontsnappen.
2
3
1
2
YARIS_F_OM_Europe_OM52G66E.book Page
479 Tuesday, April 26, 2016 10:51 AM

4808-2. Stappen die genomen moeten worden in noodgevallen
YARIS_F_OM_Europe_OM52G66E■

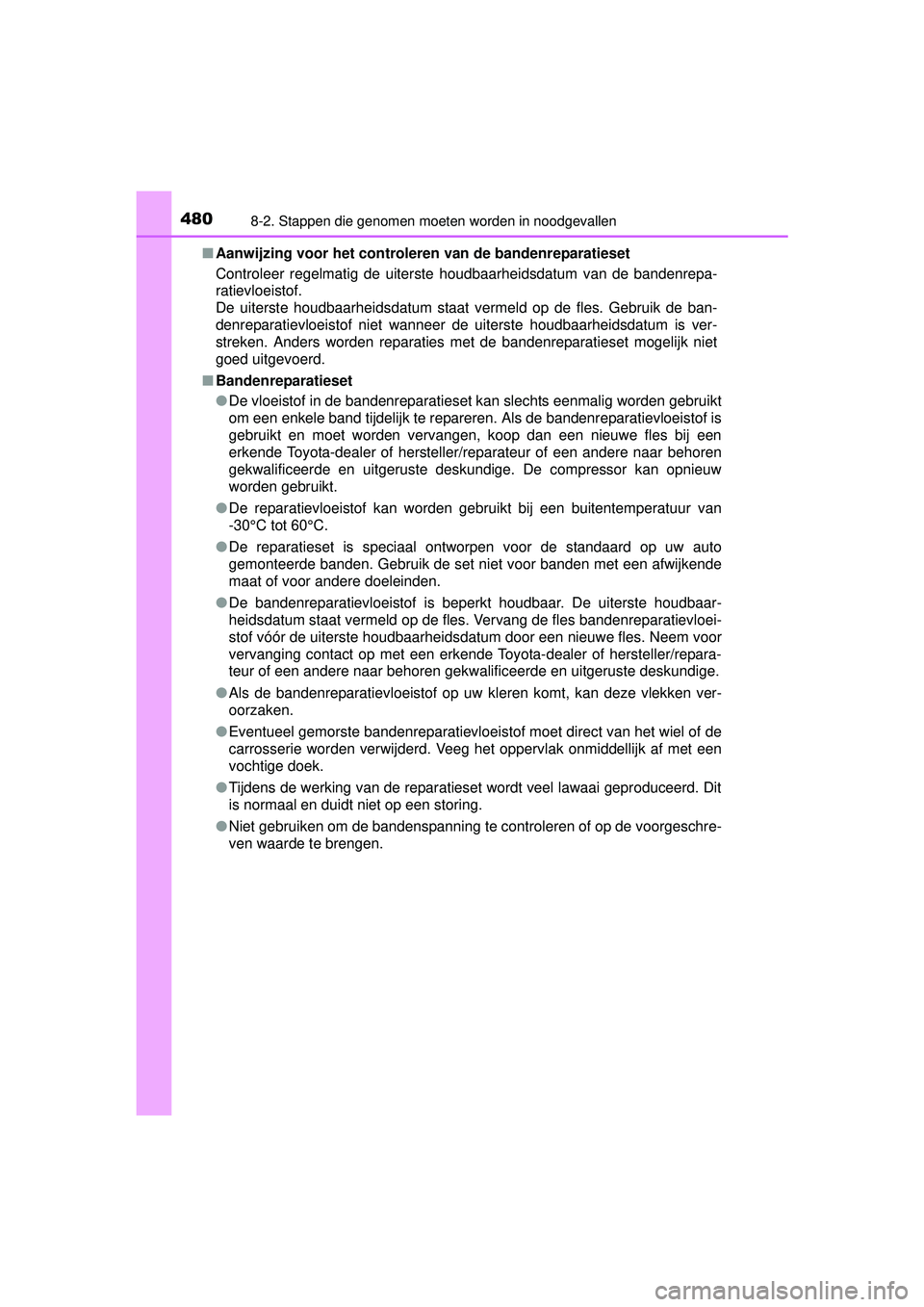

Aanwijzing voor het controleren van de bandenreparatieset
Controleer regelmatig de uiterste houdbaarheidsdatum van de bandenrepa-
ratievloeistof.
De uiterste houdbaarheidsdatum staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de uiterste houdbaarheidsdatum is ver-
streken. Anders worden reparaties met de bandenreparatieset mogelijk niet
goed uitgevoerd.
■ Bandenreparatieset
●De vloeistof in de bandenreparatieset kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te repareren. Als de bandenreparatievloeistof is
gebruikt en moet worden vervangen, koop dan een nieuwe fles bij een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. De compressor kan opnieuw
worden gebruikt.
● De reparatievloeistof kan worden gebruikt bij een buitentemperatuur van
-30°C tot 60°C.
● De reparatieset is speciaal ontworpen voor de standaard op uw auto
gemonteerde banden. Gebruik de set niet voor banden met een afwijkende
maat of voor andere doeleinden.
● De bandenreparatievloeistof is beperkt houdbaar. De uiterste houdbaar-
heidsdatum staat vermeld op de fles. Vervang de fles bandenreparatievloei-
stof vóór de uiterste houdbaarheidsdatum door een nieuwe fles. Neem voor
vervanging contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Als de bandenreparatievloeistof op uw kleren komt, kan deze vlekken ver-
oorzaken.
● Eventueel gemorste bandenreparatievloeistof moet direct van het wiel of de
carrosserie worden verwijderd. Veeg het oppervlak onmiddellijk af met een
vochtige doek.
● Tijdens de werking van de reparatieset wordt veel lawaai geproduceerd. Dit
is normaal en duidt niet op een storing.
● Niet gebruiken om de bandenspanning te controleren of op de voorgeschre-
ven waarde te brengen.
