5119-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E■

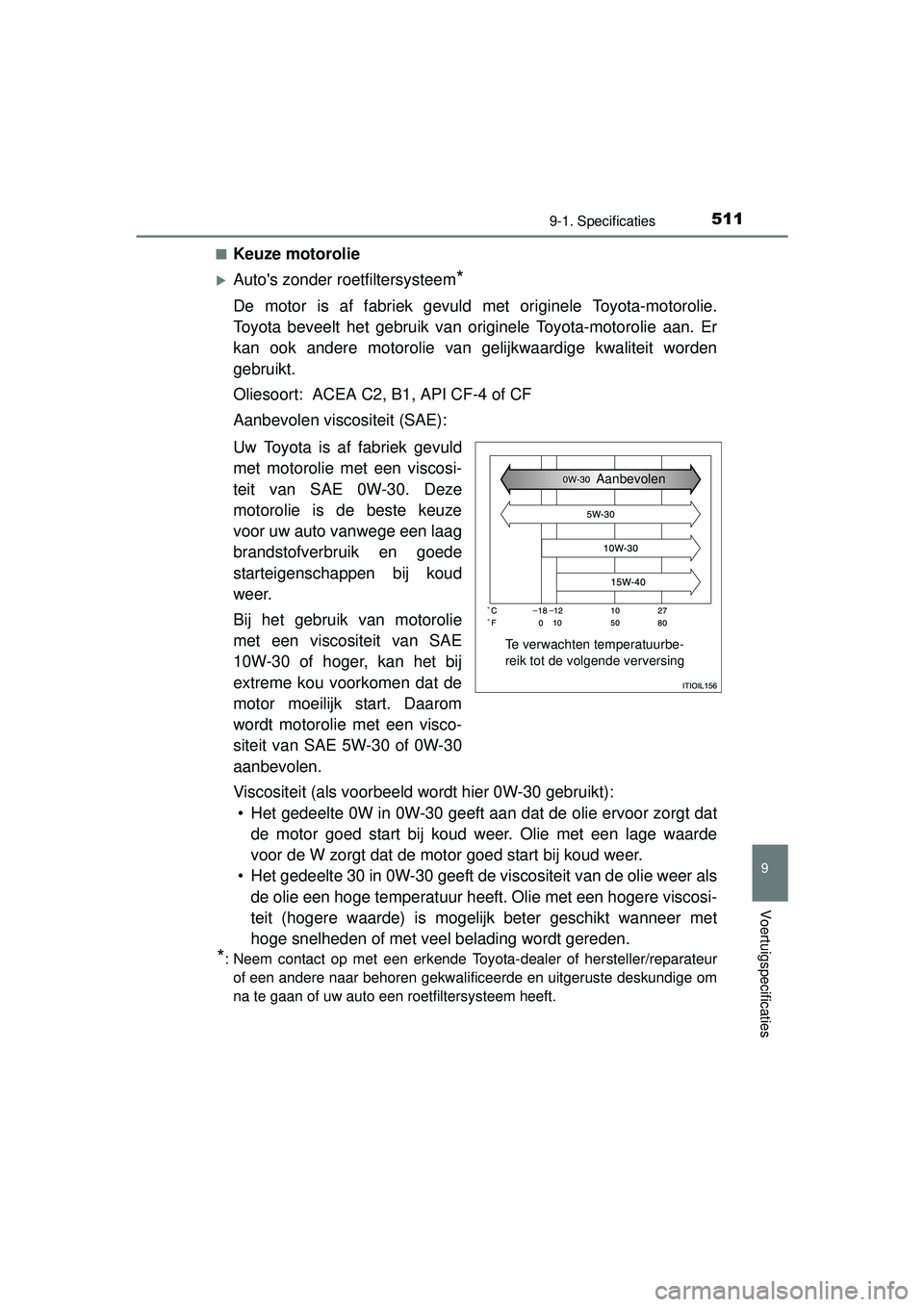

Keuze motorolie
Auto's zonder roetfiltersysteem*
De motor is af fabriek gevuld
met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort: ACEA C2, B1, API CF-4 of CF
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Bij het gebruik van motorolie
met een viscositeit van SAE
10W-30 of hoger, kan het bij
extreme kou voorkomen dat de
motor moeilijk start. Daarom
wordt motorolie met een visco-
siteit van SAE 5W-30 of 0W-30
aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt): • Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateurof een andere naar behoren gekwalificeerde en uitgeruste deskundige om
na te gaan of uw auto een roetfiltersysteem heeft.
Te verwachten temperatuurbe-
reik tot de volgende verversing Aanbevolen
YARIS_F_OM_Europe_OM52G66E.book Page
511 Tuesday, April 26, 2016 10:51 AM
Page 512 of 548
5129-1. Specificaties
YARIS_F_OM_Europe_OM52G66E

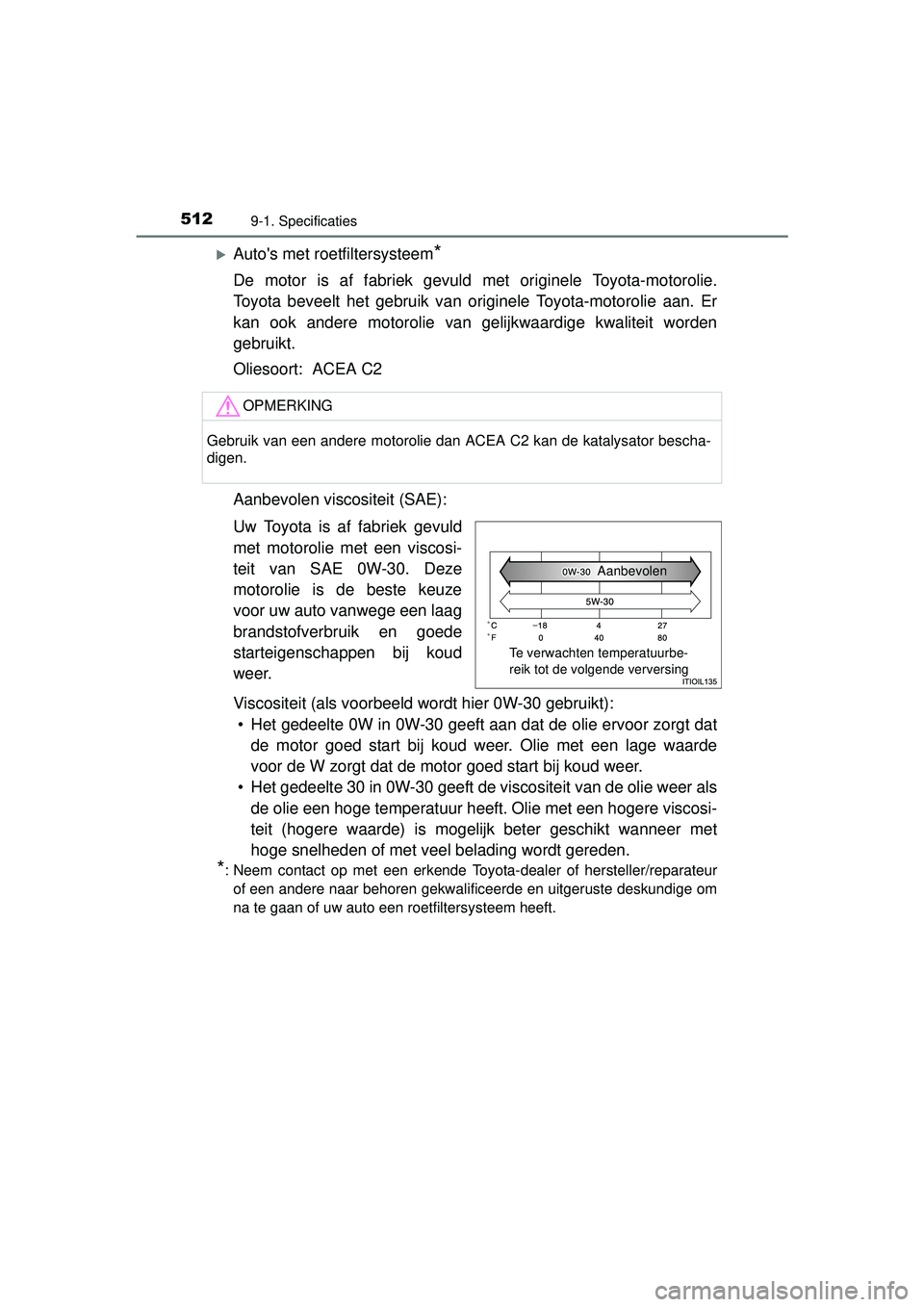

Auto's met roetfiltersysteem*
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort: ACEA C2
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-30. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt): • Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
*: Neem contact op met een erkende Toyota-dealer of hersteller/reparateurof een andere naar behoren gekwalificeerde en uitgeruste deskundige om
na te gaan of uw auto een roetfiltersysteem heeft.
OPMERKING
Gebruik van een andere motorolie dan ACEA C2 kan de katalysator bescha-
digen.
Te verwachten temperatuurbe-
reik tot de volgende verversing Aanbevolen
YARIS_F_OM_Europe_OM52G66E.book Page
512 Tuesday, April 26, 2016 10:51 AM
Page 513 of 548
5139-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E■

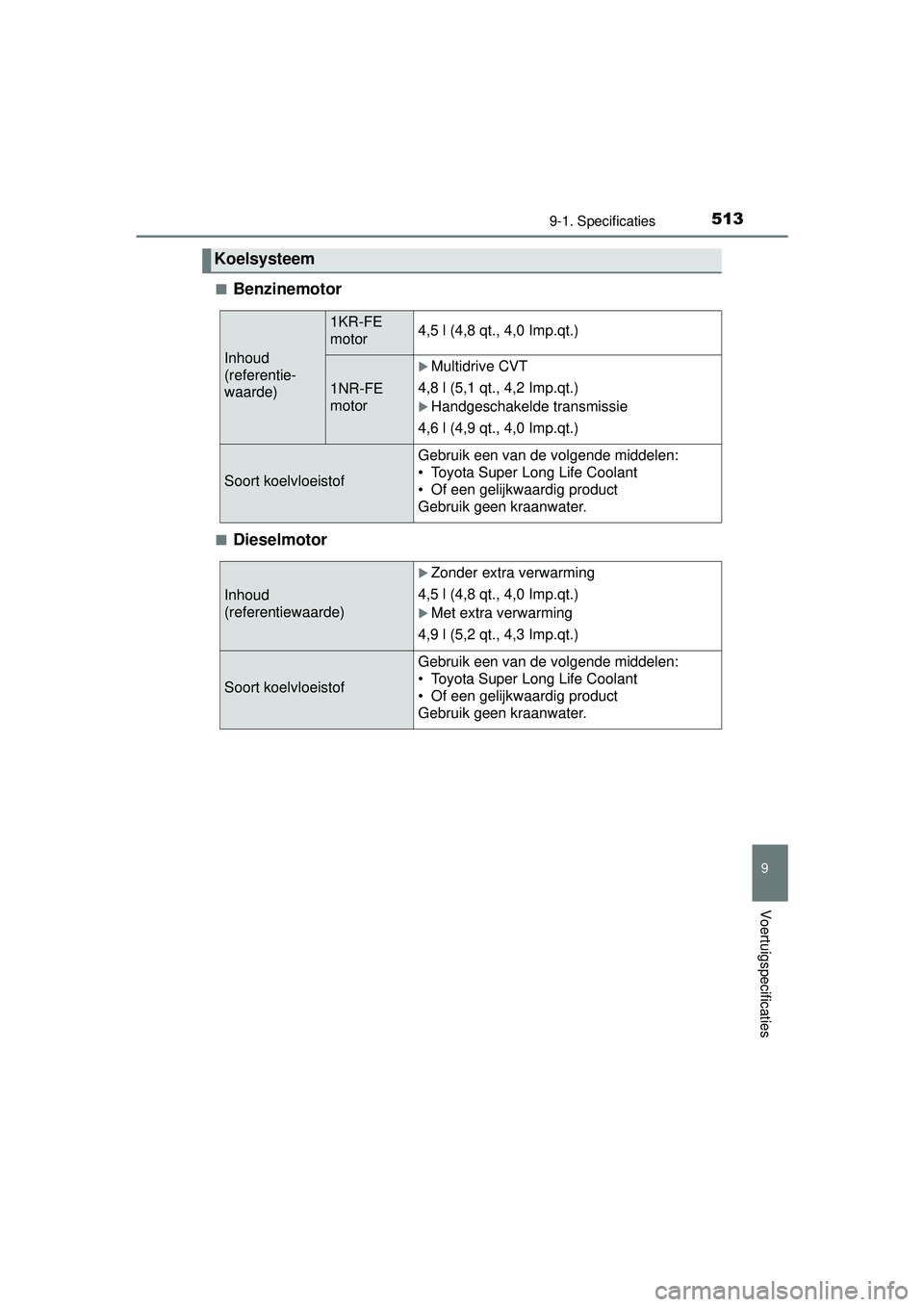

Benzinemotor
■Dieselmotor
Koelsysteem
Inhoud
(referentie-
waarde)
1KR-FE
motor4,5 l (4,8 qt., 4,0 Imp.qt.)
1NR-FE
motor
Multidrive CVT
4,8 l (5,1 qt., 4,2 Imp.qt.)
Handgeschakelde transmissie
4,6 l (4,9 qt., 4,0 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
Inhoud
(referentiewaarde)
Zonder extra verwarming
4,5 l (4,8 qt., 4,0 Imp.qt.)
Met extra verwarming
4,9 l (5,2 qt., 4,3 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik geen kraanwater.
YARIS_F_OM_Europe_OM52G66E.book Page 513 Tuesday, April 26, 2016 10:51 AM
Page 514 of 548
5149-1. Specificaties
YARIS_F_OM_Europe_OM52G66E
*: De aangegeven hoeveelheid vloeistof dient als referentie. Als vervangingnoodzakelijk is, neem dan contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Ontsteking (alleen benzinemotor)
Bougie
MerkDENSO SC16HR11
Elektrodenafstand1,1 mm (0,043 in.)
OPMERKING
■ Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
Elektrisch systeem
Accu
Aanduiding soortelijke
massa bij 20 C (68F): 1,250 — 1,290 Volledig geladen
1,160 — 1,200 Half geladen
1,060 — 1,100 Geheel ontladen
Laadstroom
Snelladen
Druppelladen Max. 15 A
Max. 5 A
Multidrive CVT
Hoeveelheid*6,4 l (6,8 qt., 5,6 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■
Soort Multidrive-vloeistof
Door het gebruik van andere Multidrive-vloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
YARIS_F_OM_Europe_OM52G66E.book Page 514 Tuesday, April 26, 2016 10:51 AM
Page 515 of 548
5159-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E
Handgeschakelde transmissie

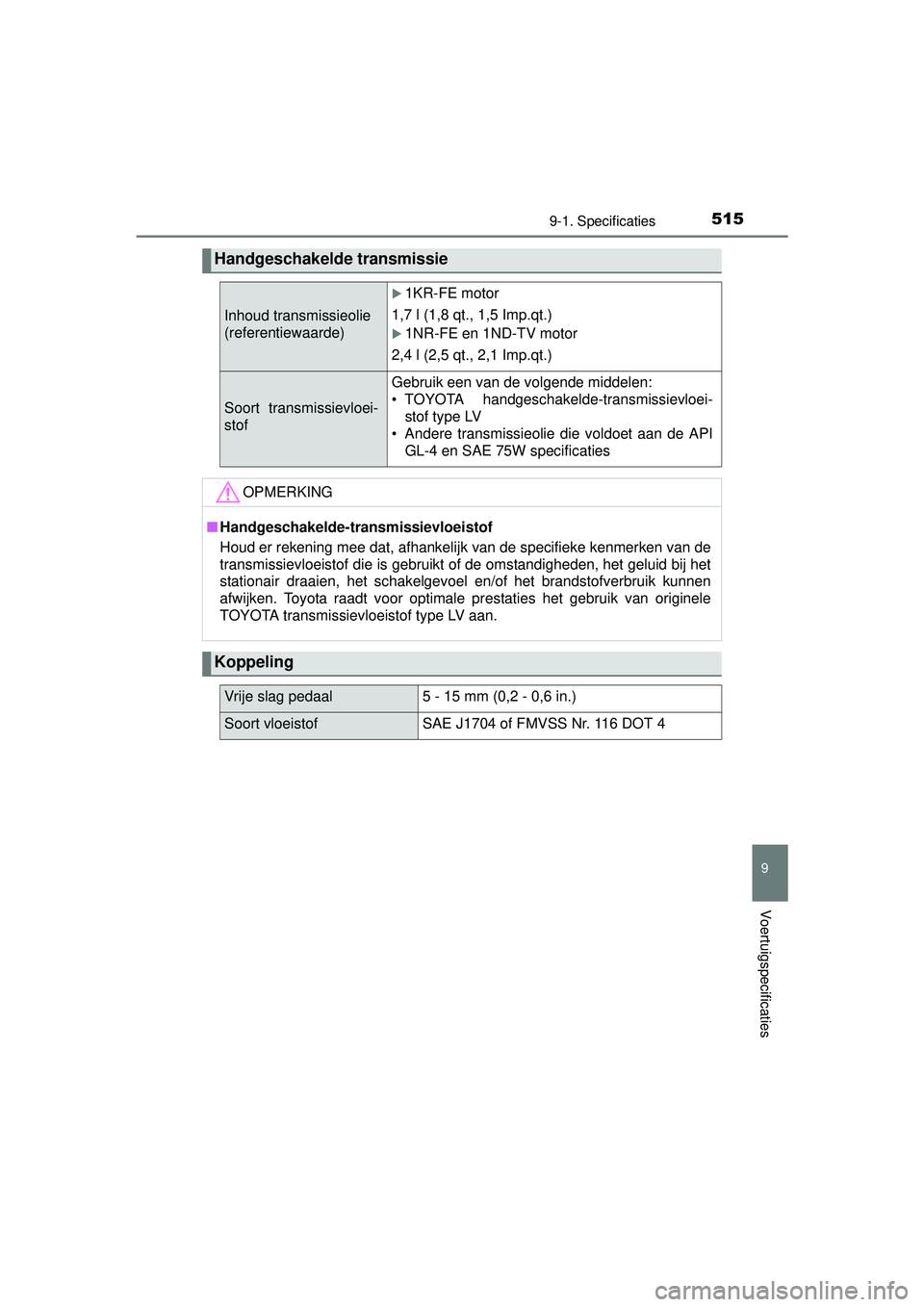

Inhoud transmissieolie
(referentiewaarde)
1KR-FE motor
1,7 l (1,8 qt., 1,5 Imp.qt.)
1NR-FE en 1ND-TV motor
2,4 l (2,5 qt., 2,1 Imp.qt.)
Soort transmissievloei-
stof
Gebruik een van de volgende middelen:
• TOYOTA handgeschakelde-transmissievloei- stof type LV
• Andere transmissieolie die voldoet aan de API GL-4 en SAE 75W specificaties
OPMERKING
■Handgeschakelde-transmissievloeistof
Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de
transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij het
stationair draaien, het schakelgevoel en/of het brandstofverbruik kunnen
afwijken. Toyota raadt voor optimale prestaties het gebruik van originele
TOYOTA transmissievloeistof type LV aan.
Koppeling
Vrije slag pedaal5 - 15 mm (0,2 - 0,6 in.)
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
YARIS_F_OM_Europe_OM52G66E.book Page 515 Tuesday, April 26, 2016 10:51 AM
Page 516 of 548
5169-1. Specificaties
YARIS_F_OM_Europe_OM52G66E
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N(31,0 kg, 67,4 lbf) met draaiende motor
*2: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)

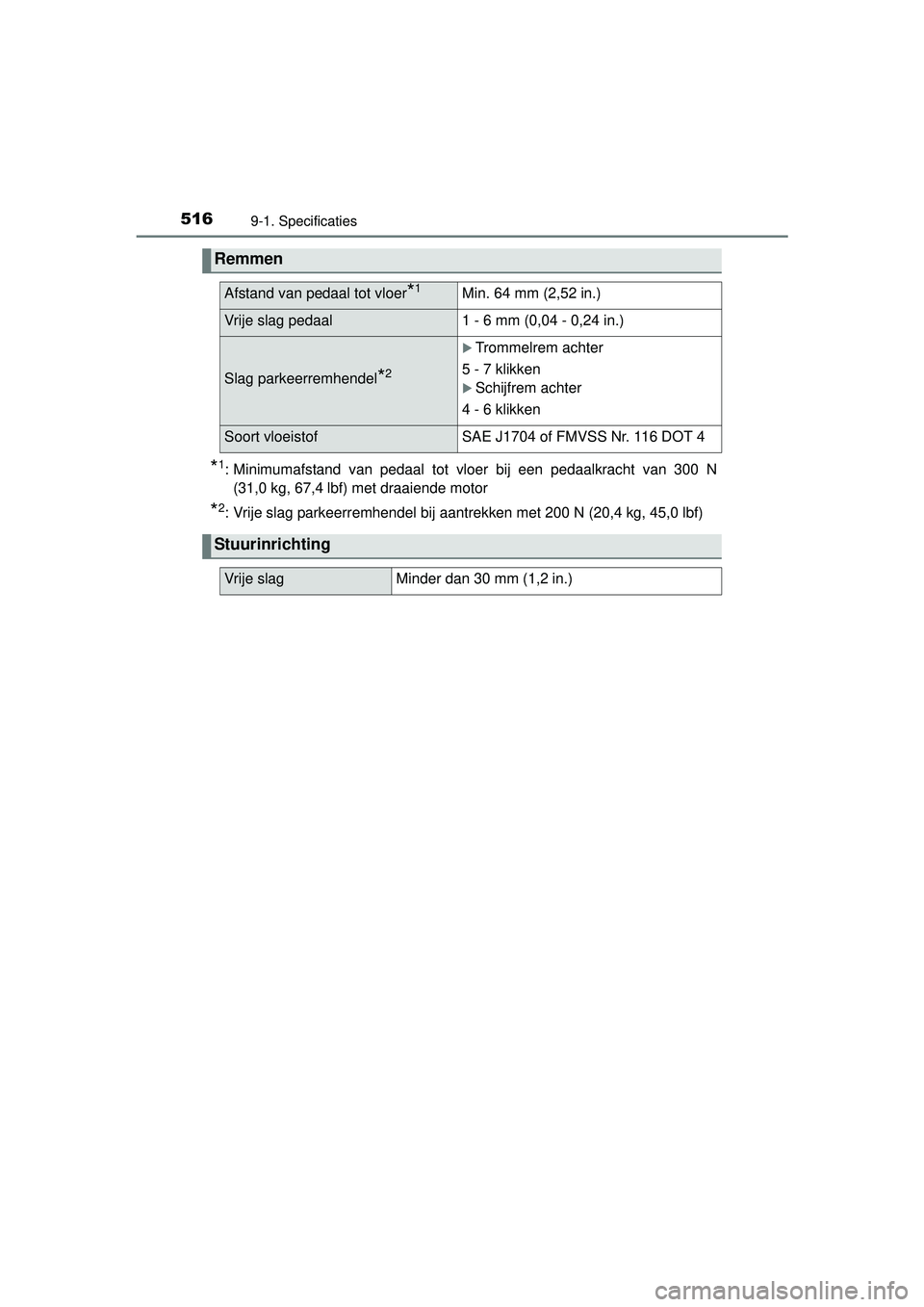

Remmen
Afstand van pedaal tot vloer*1Min. 64 mm (2,52 in.)
Vrije slag pedaal1 - 6 mm (0,04 - 0,24 in.)
Slag parkeerremhendel*2
Trommelrem achter
5 - 7 klikken
Schijfrem achter
4 - 6 klikken
Soort vloeistofSAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
YARIS_F_OM_Europe_OM52G66E.book Page 516 Tuesday, April 26, 2016 10:51 AM
Page 517 of 548
5179-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E
14 inch velgen (type A)
14 inch velgen (type B)
15 inch velgen (type A)
*: Bij sommige uitvoeringen wordt tevens een ECO-bandenspanning in debandenspanningstabel weergegeven. ( Blz. 476)
Voor een laag brandstofverbruik wordt ECO-bandenspanning aanbevolen.
De bandenspanning is van invloed op het comfort, de weggeluiden en het
stuurgedrag.

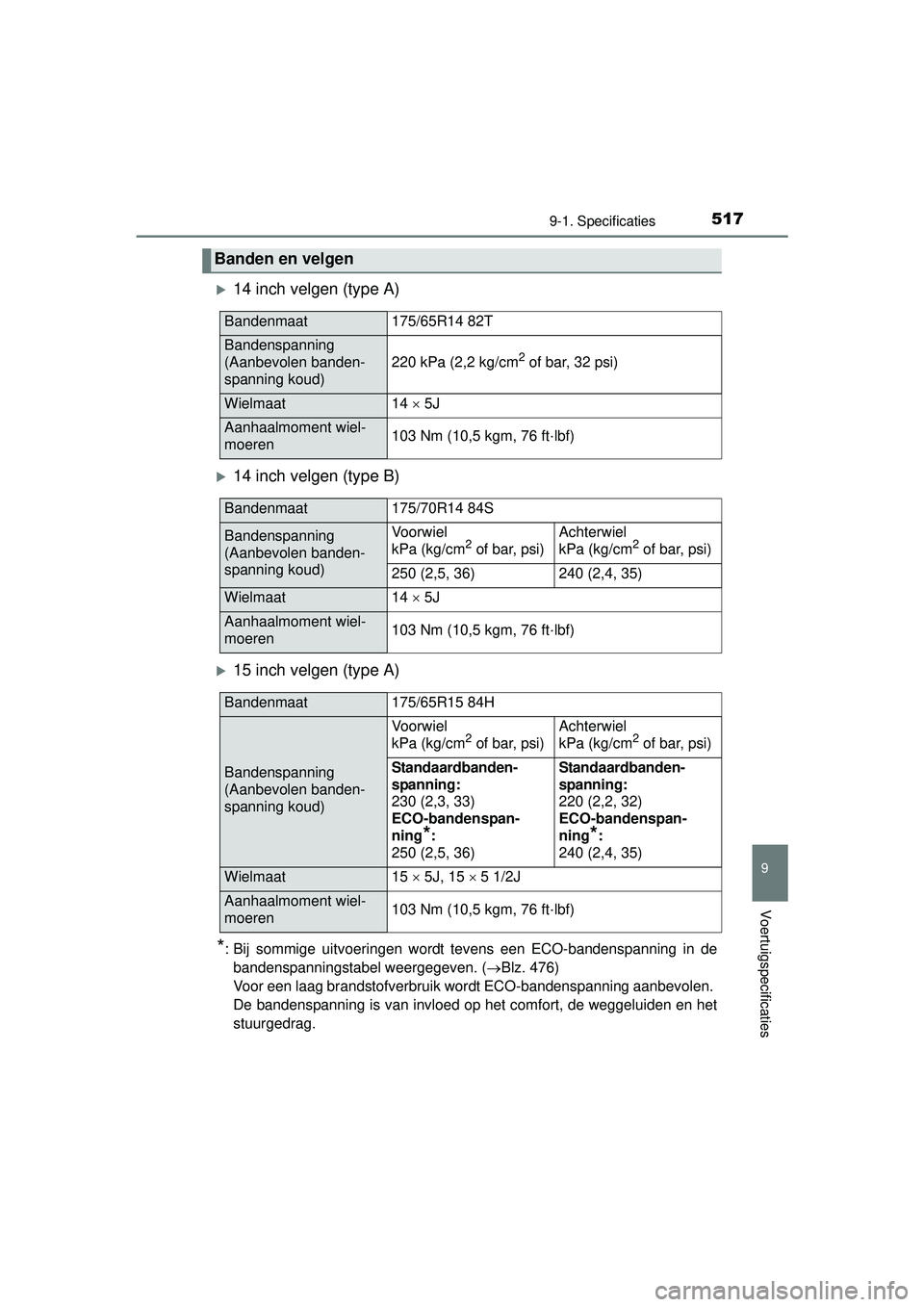

Banden en velgen
Bandenmaat175/65R14 82T
Bandenspanning
(Aanbevolen banden-
spanning koud)
220 kPa (2,2 kg/cm2 of bar, 32 psi)
Wielmaat14 5J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat175/70R14 84S
Bandenspanning
(Aanbevolen banden-
spanning koud)Voorwiel
kPa (kg/cm2 of bar, psi)
Achterwiel
kPa (kg/cm2 of bar, psi)
250 (2,5, 36)240 (2,4, 35)
Wielmaat14 5J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat175/65R15 84H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Voorwiel
kPa (kg/cm2 of bar, psi)
Achterwiel
kPa (kg/cm2 of bar, psi)
Standaardbanden-
spanning:
230 (2,3, 33)
ECO-bandenspan-
ning
*:
250 (2,5, 36)
Standaardbanden-
spanning:
220 (2,2, 32)
ECO-bandenspan-
ning
*:
240 (2,4, 35)
Wielmaat15 5J, 15 5 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
YARIS_F_OM_Europe_OM52G66E.book Page 517 Tuesday, April 26, 2016 10:51 AM
Page 518 of 548
5189-1. Specificaties
YARIS_F_OM_Europe_OM52G66E

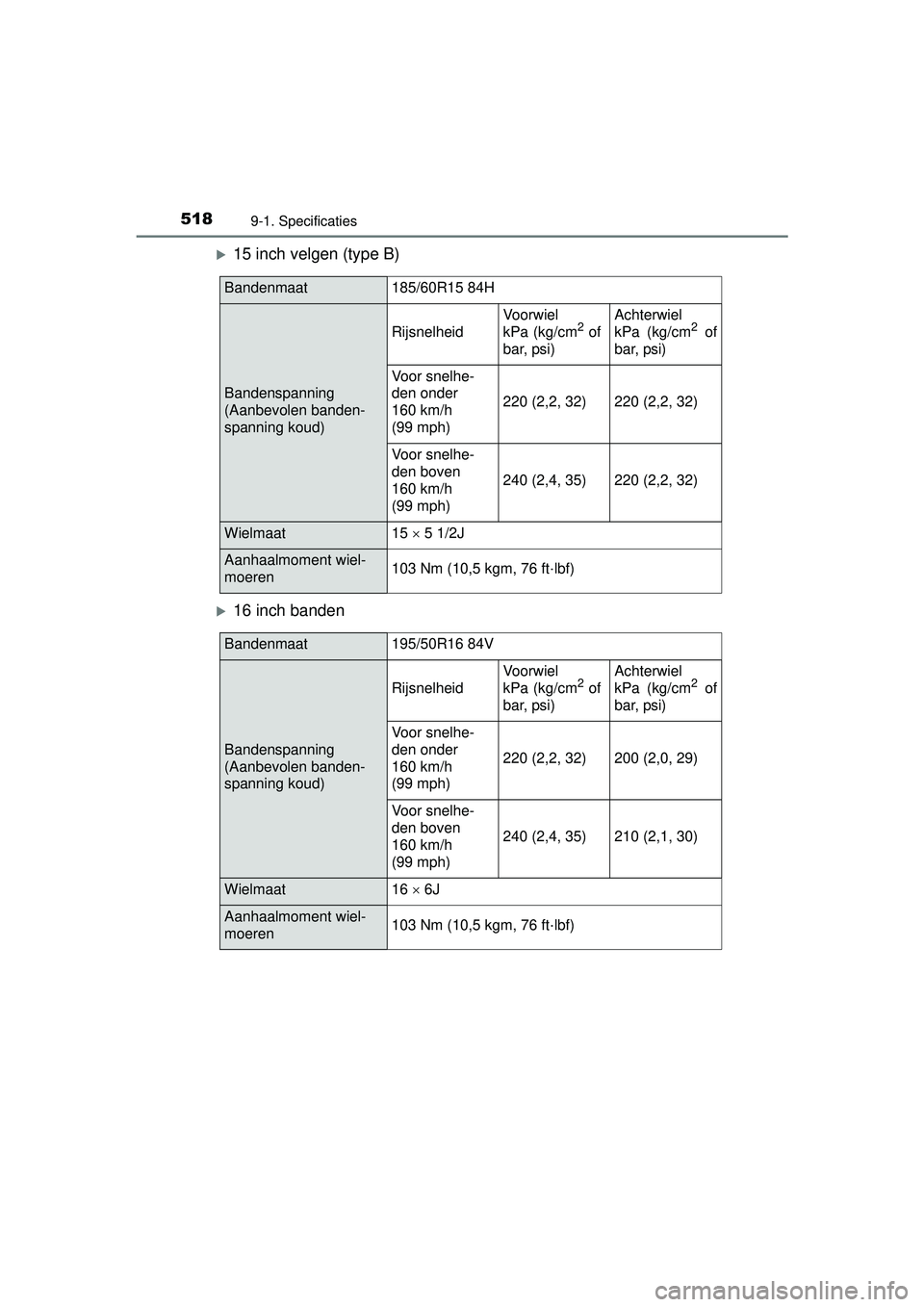

15 inch velgen (type B)
16 inch banden
Bandenmaat185/60R15 84H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelhe-
den onder
160 km/h
(99 mph)
220 (2,2, 32)220 (2,2, 32)
Voor snelhe-
den boven
160 km/h
(99 mph)
240 (2,4, 35)220 (2,2, 32)
Wielmaat15 5 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
Bandenmaat195/50R16 84V
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of
bar, psi)
Achterwiel
kPa (kg/cm2 of
bar, psi)
Voor snelhe-
den onder
160 km/h
(99 mph)
220 (2,2, 32)200 (2,0, 29)
Voor snelhe-
den boven
160 km/h
(99 mph)
240 (2,4, 35)210 (2,1, 30)
Wielmaat16 6J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
YARIS_F_OM_Europe_OM52G66E.book Page 518 Tuesday, April 26, 2016 10:51 AM
Page 519 of 548
5199-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E

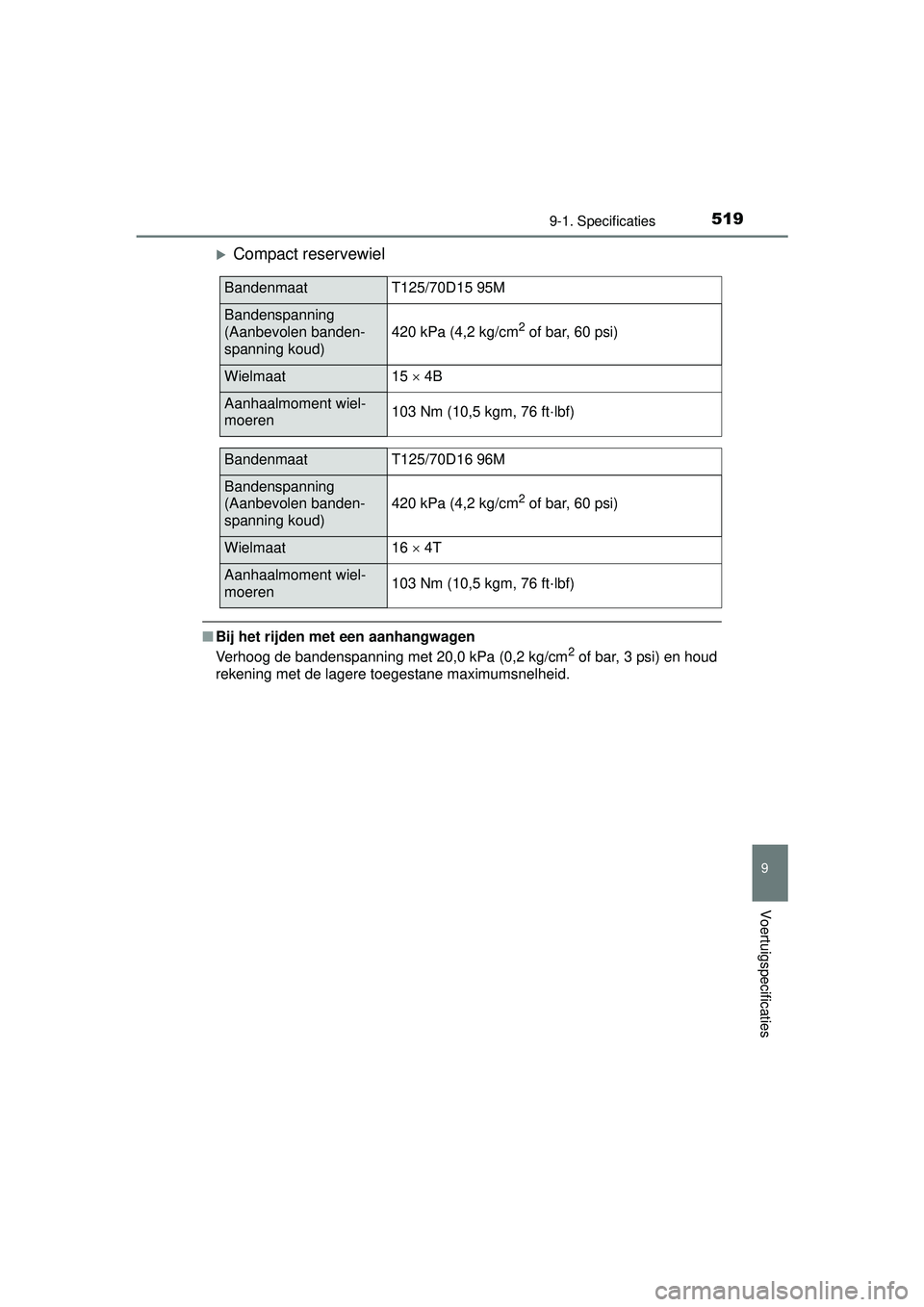

Compact reservewiel
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) en houd
rekening met de lagere toegestane maximumsnelheid.
BandenmaatT125/70D15 95M
Bandenspanning
(Aanbevolen banden-
spanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat15 4B
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
BandenmaatT125/70D16 96M
Bandenspanning
(Aanbevolen banden-
spanning koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat16 4T
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft·lbf)
YARIS_F_OM_Europe_OM52G66E.book Page 519 Tuesday, April 26, 2016 10:51 AM
Page 520 of 548
5209-1. Specificaties
YARIS_F_OM_Europe_OM52G66E

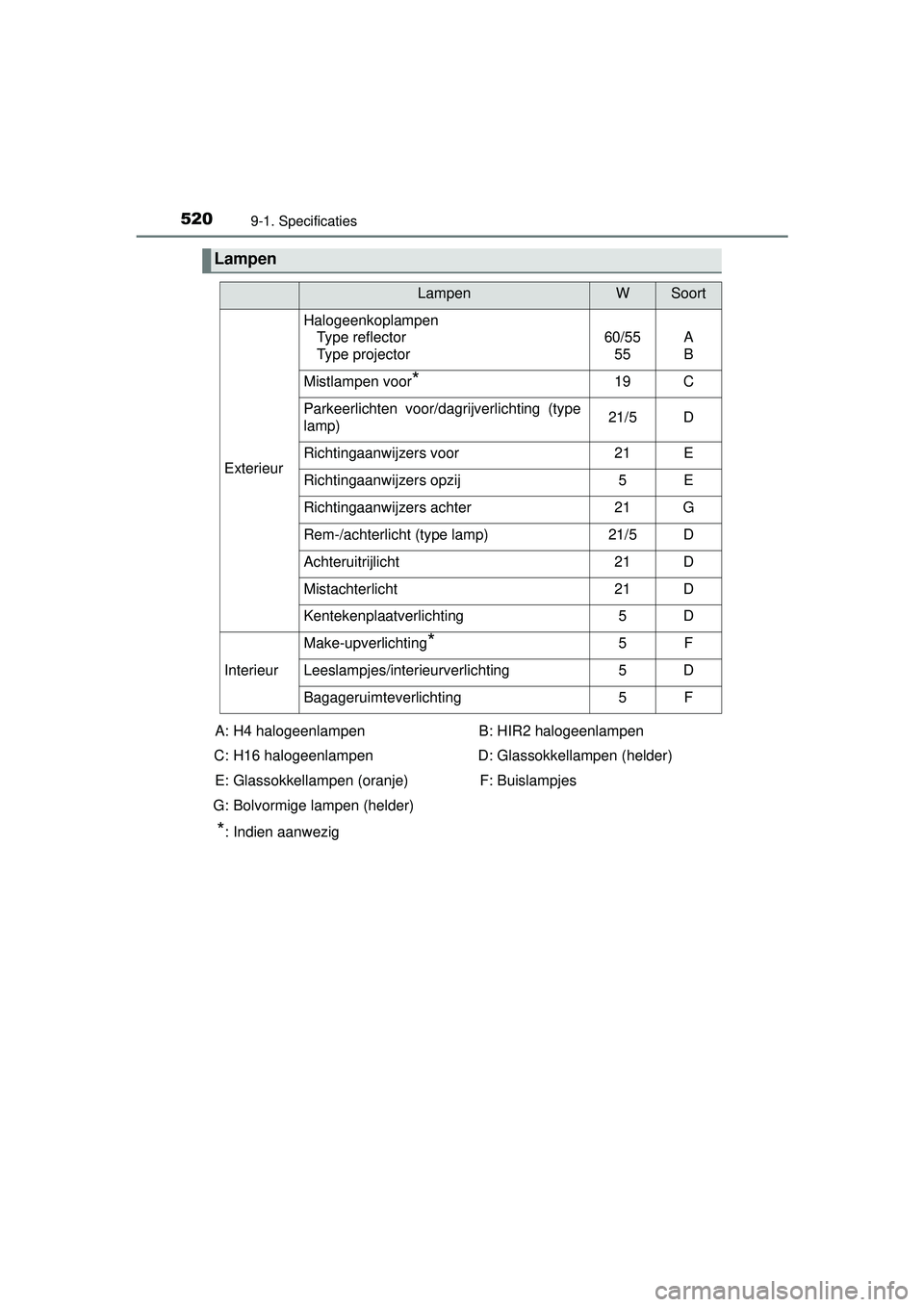

Lampen
LampenWSoort
Exterieur
HalogeenkoplampenType reflector
Type projector
60/55
55A
B
Mistlampen voor*19C
Parkeerlichten voor/dagrijverlichting (type
lamp)21/5D
Richtingaanwijzers voor21E
Richtingaanwijzers opzij5E
Richtingaanwijzers achter21G
Rem-/achterlicht (type lamp)21/5D
Achteruitrijlicht21D
Mistachterlicht21D
Kentekenplaatverlichting5D
Interieur
Make-upverlichting*5F
Leeslampjes/interieurverlichting5D
Bagageruimteverlichting5F
A: H4 halogeenlampen
C: H16 halogeenlampen
E: Glassokkellampen (oranje)
G: Bolvormige lampen (helder) B: HIR2 halogeenlampen
D: Glassokkellampen (helder)
F: Buislampjes
*: Indien aanwezig
