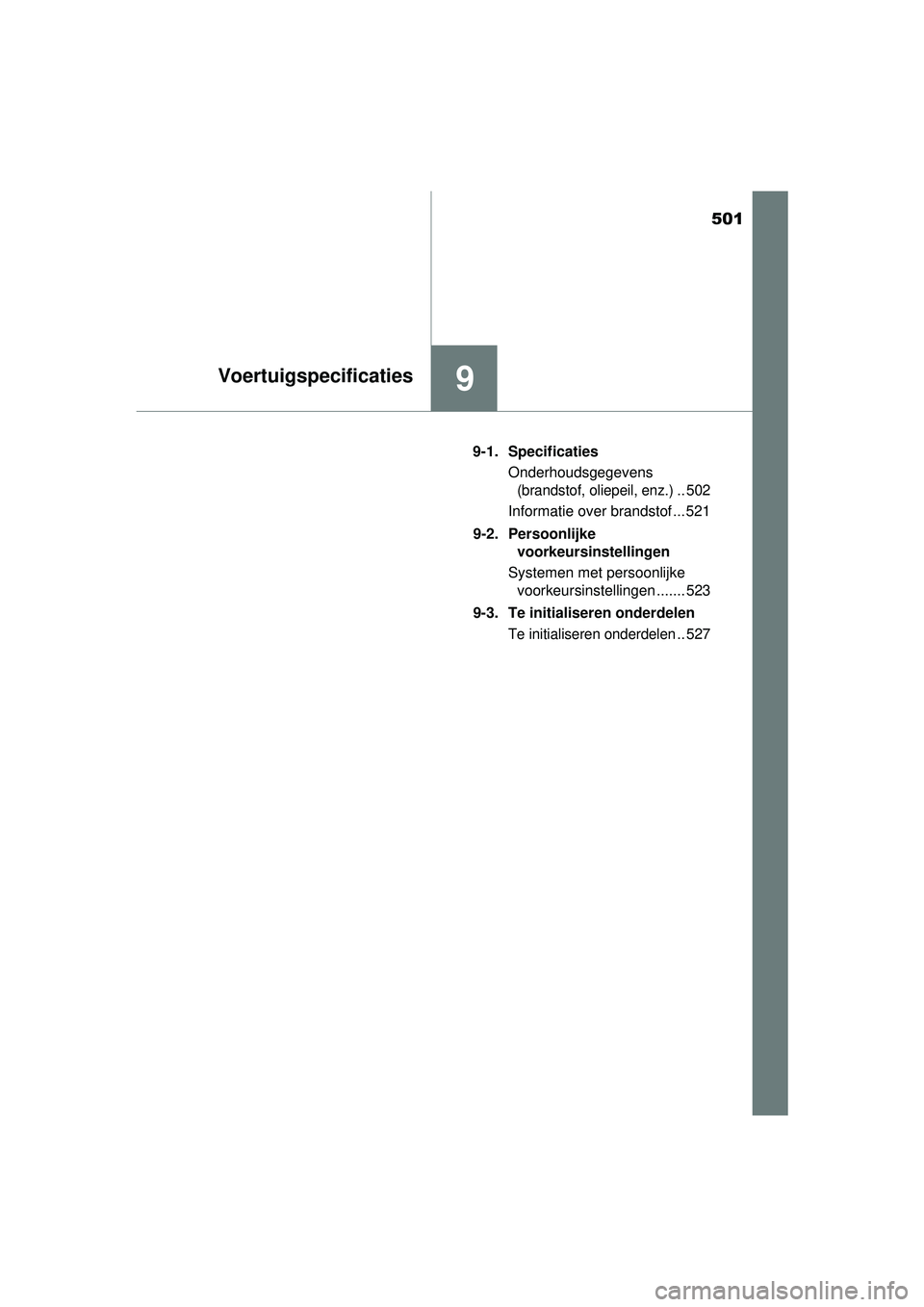

Page 501 of 548
501
9Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E9-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.).. 502
Informatie over brandstof ... 521
9-2. Persoonlijke voorkeursinstellingen
Systemen met persoonlijke voorkeursinstellingen ....... 523
9-3. Te initialiseren onderdelen
Te initialiseren onderdelen.. 527
YARIS_F_OM_Europe_OM52G66E.book Page 501 Tuesday, April 26, 2016 10:51 AM

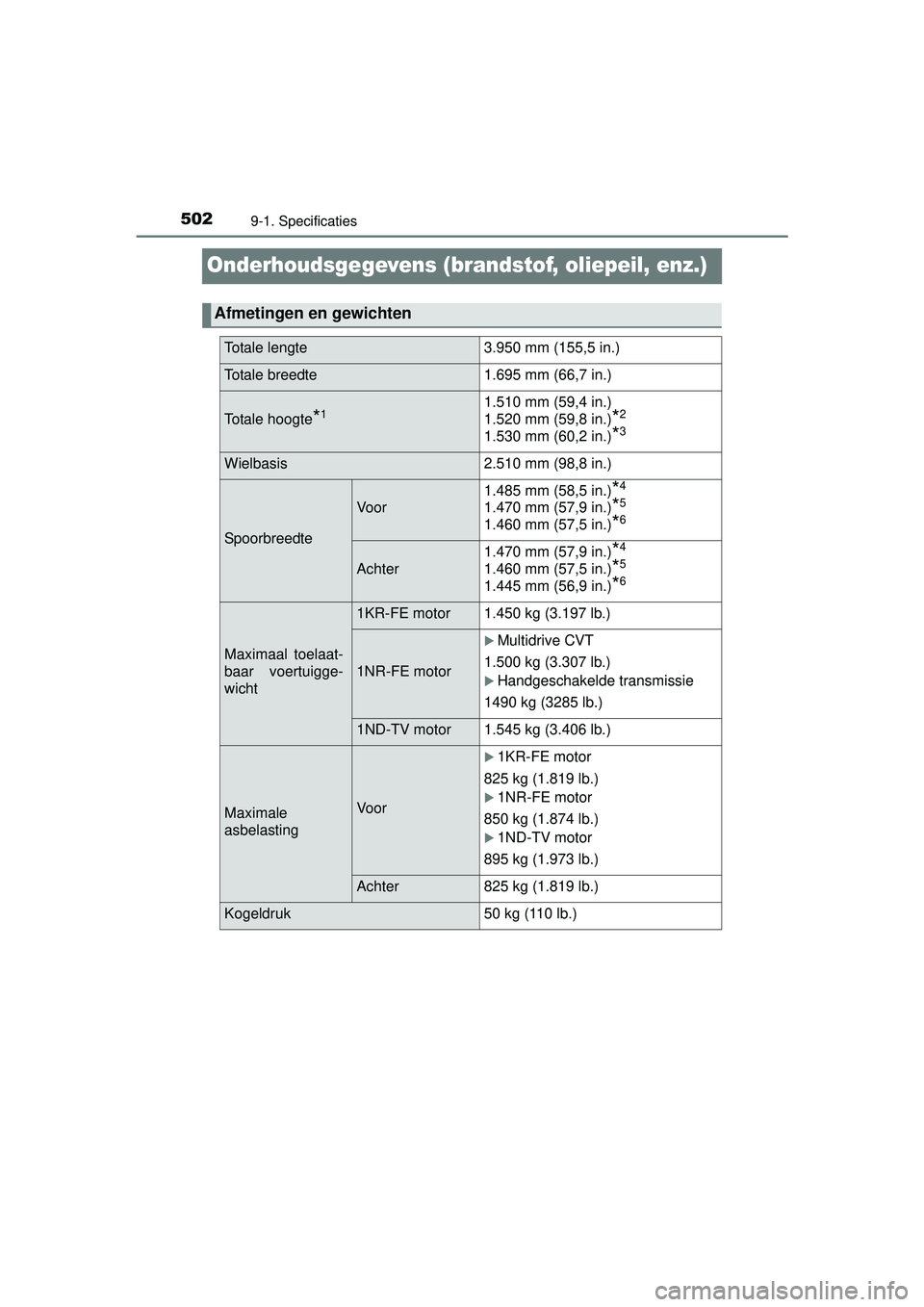

Page 502 of 548
5029-1. Specificaties
YARIS_F_OM_Europe_OM52G66E
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte3.950 mm (155,5 in.)
Totale breedte 1.695 mm (66,7 in.)
Totale hoogte*11.510 mm (59,4 in.)
1.520 mm (59,8 in.)
*2
1.530 mm (60,2 in.)*3
Wielbasis 2.510 mm (98,8 in.)
Spoorbreedte
Voor1.485 mm (58,5 in.)
*4
1.470 mm (57,9 in.)*5
1.460 mm (57,5 in.)*6
Achter1.470 mm (57,9 in.)
*4
1.460 mm (57,5 in.)*5
1.445 mm (56,9 in.)*6
Maximaal toelaat-
baar voertuigge-
wicht
1KR-FE motor 1.450 kg (3.197 lb.)
1NR-FE motor
Multidrive CVT
1.500 kg (3.307 lb.)
Handgeschakelde transmissie
1490 kg (3285 lb.)
1ND-TV motor 1.545 kg (3.406 lb.)
Maximale
asbelastingVoor
1KR-FE motor
825 kg (1.819 lb.)
1NR-FE motor
850 kg (1.874 lb.)
1ND-TV motor
895 kg (1.973 lb.)
Achter 825 kg (1.819 lb.)
Kogeldruk 50 kg (110 lb.)
YARIS_F_OM_Europe_OM52G66E.book Page 502 Tuesday, April 26, 2016 10:51 AM

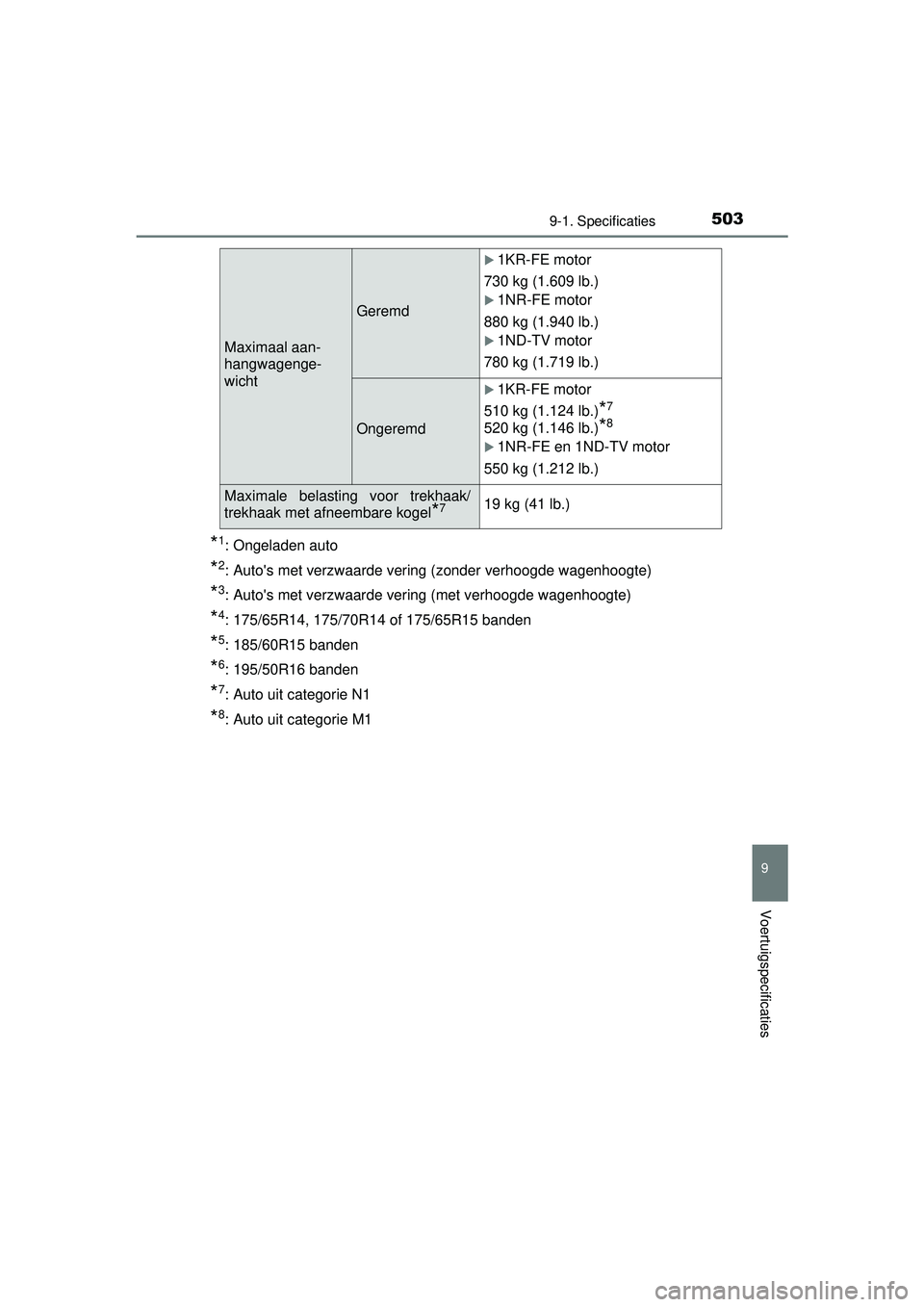

Page 503 of 548
5039-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E
*1: Ongeladen auto
*2: Auto's met verzwaarde vering (zonder verhoogde wagenhoogte)
*3: Auto's met verzwaarde vering (met verhoogde wagenhoogte)
*4: 175/65R14, 175/70R14 of 175/65R15 banden
*5: 185/60R15 banden
*6: 195/50R16 banden
*7: Auto uit categorie N1
*8: Auto uit categorie M1
Maximaal aan-
hangwagenge-
wicht
Geremd
1KR-FE motor
730 kg (1.609 lb.)
1NR-FE motor
880 kg (1.940 lb.)
1ND-TV motor
780 kg (1.719 lb.)
Ongeremd
1KR-FE motor
510 kg (1.124 lb.)
*7
520 kg (1.146 lb.)*8
1NR-FE en 1ND-TV motor
550 kg (1.212 lb.)
Maximale belasting voor trekhaak/
trekhaak met afneembare kogel
*719 kg (41 lb.)
YARIS_F_OM_Europe_OM52G66E.book Page 503 Tuesday, April 26, 2016 10:51 AM

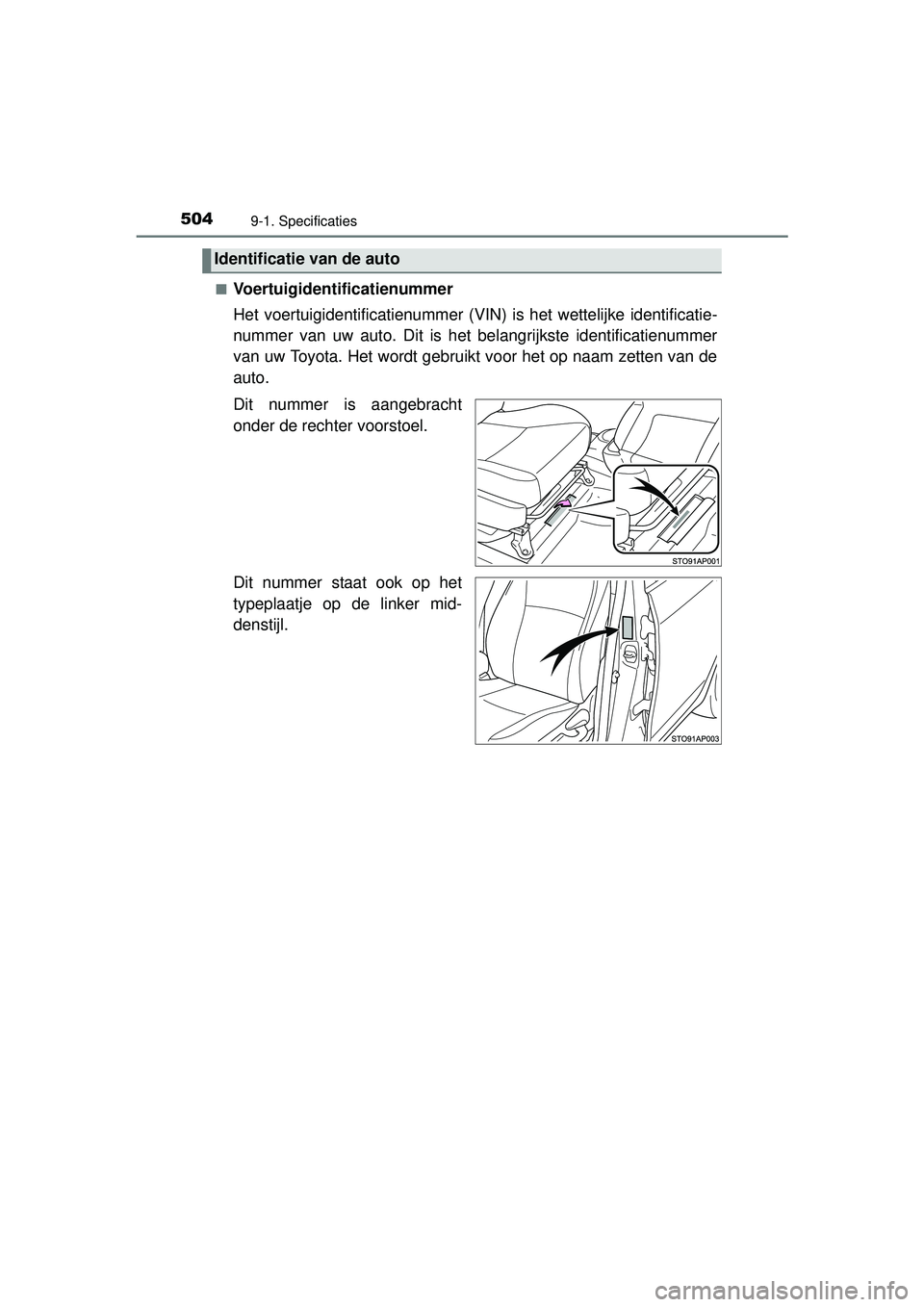

Page 504 of 548
5049-1. Specificaties
YARIS_F_OM_Europe_OM52G66E■
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN
) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Dit nummer staat ook op het
typeplaatje op de linker mid-
denstijl.
Identificatie van de auto
YARIS_F_OM_Europe_OM52G66E.book Page 504 Tuesday, April 26, 2016 10:51 AM
Page 505 of 548
5059-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E■
Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
■Benzinemotor
1KR-FE motor
1KR-FE motor1NR-FE motor
1ND-TV motor
Motor
Uitvoering1KR-FE
Soort3-cilinder lijnmotor, 4-takt, benzine
Boring x slag71,0
84,0 mm (2,79 3,30 in.)
Cilinderinhoud998 cm3 (60,9 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,145 - 0,235 mm (0,006 - 0,009 in.)
Uitlaat: 0,275 - 0,365 mm (0,011 - 0,014 in.)
DynamoriemspanningAutomatische afstelling
YARIS_F_OM_Europe_OM52G66E.book Page 505 Tuesday, April 26, 2016 10:51 AM

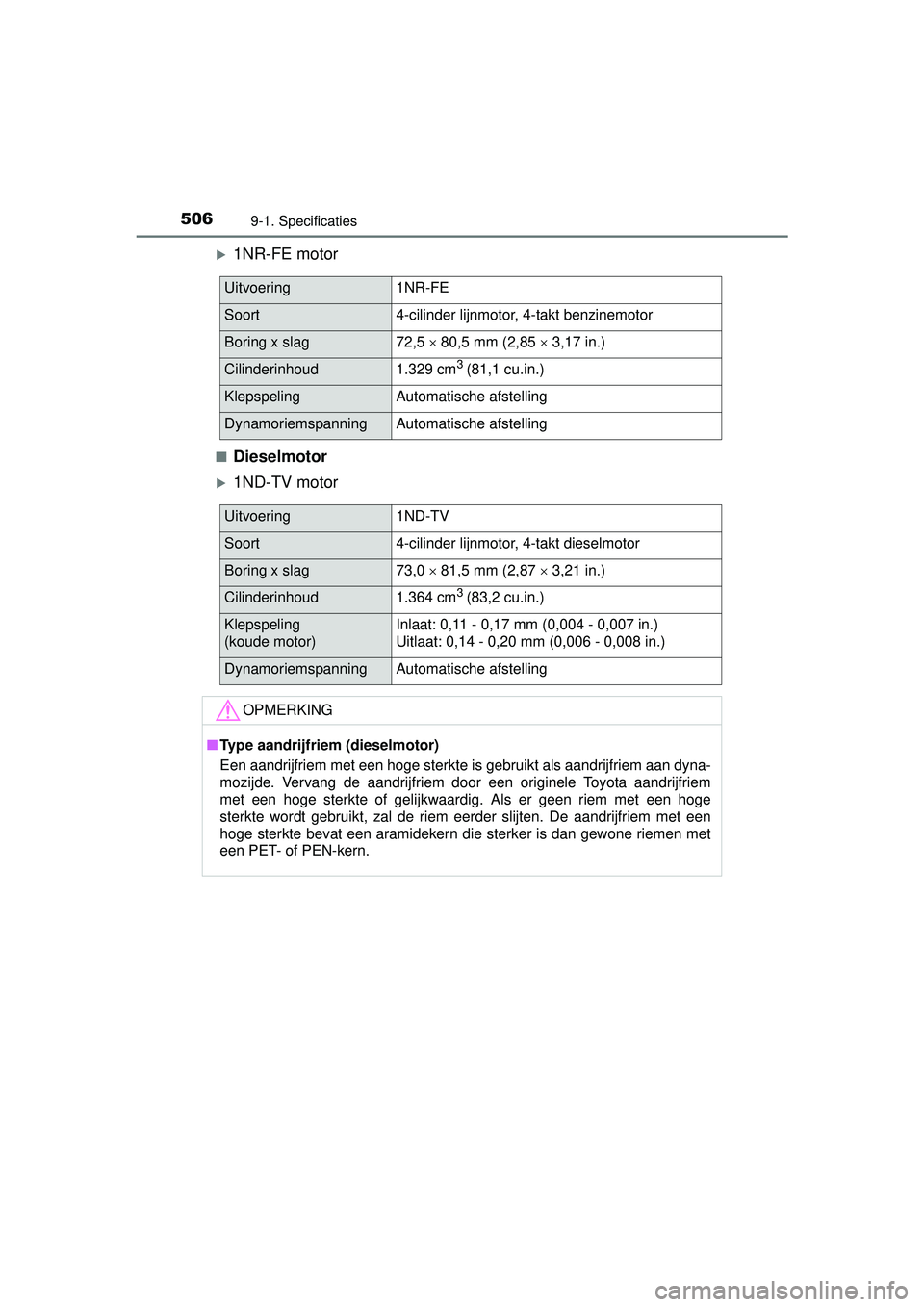

Page 506 of 548
5069-1. Specificaties
YARIS_F_OM_Europe_OM52G66E
1NR-FE motor
■Dieselmotor
1ND-TV motor
Uitvoering1NR-FE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag72,5 80,5 mm (2,85 3,17 in.)
Cilinderinhoud1.329 cm3 (81,1 cu.in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
Uitvoering1ND-TV
Soort4-cilinder lijnmotor, 4-takt dieselmotor
Boring x slag73,0 81,5 mm (2,87 3,21 in.)
Cilinderinhoud1.364 cm3 (83,2 cu.in.)
Klepspeling
(koude motor)Inlaat: 0,11 - 0,17 mm (0,004 - 0,007 in.)
Uitlaat: 0,14 - 0,20 mm (0,006 - 0,008 in.)
DynamoriemspanningAutomatische afstelling
OPMERKING
■Type aandrijfriem (dieselmotor)
Een aandrijfriem met een hoge sterkte is gebruikt als aandrijfriem aan dyna-
mozijde. Vervang de aandrijfriem door een originele Toyota aandrijfriem
met een hoge sterkte of gelijkwaardig. Als er geen riem met een hoge
sterkte wordt gebruikt, zal de riem eerder slijten. De aandrijfriem met een
hoge sterkte bevat een aramidekern die sterker is dan gewone riemen met
een PET- of PEN-kern.
YARIS_F_OM_Europe_OM52G66E.book Page 506 Tuesday, April 26, 2016 10:51 AM

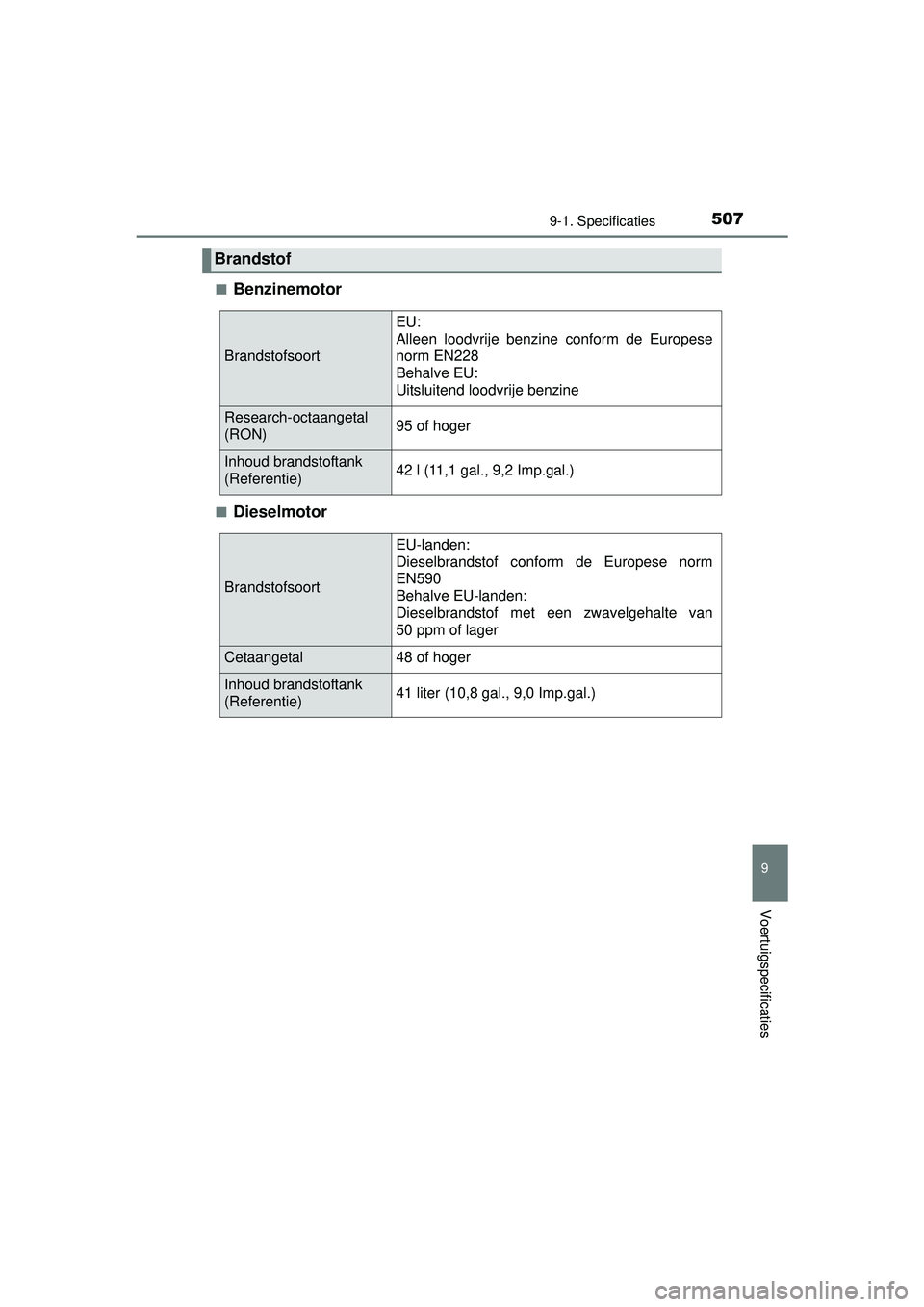

Page 507 of 548
5079-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E■
Benzinemotor
■Dieselmotor
Brandstof
Brandstofsoort
EU:
Alleen loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
(RON)95 of hoger
Inhoud brandstoftank
(Referentie)42 l (11,1 gal., 9,2 Imp.gal.)
Brandstofsoort
EU-landen:
Dieselbrandstof conform de Europese norm
EN590
Behalve EU-landen:
Dieselbrandstof met een zwavelgehalte van
50 ppm of lager
Cetaangetal48 of hoger
Inhoud brandstoftank
(Referentie)41 liter (10,8 gal., 9,0 Imp.gal.)
YARIS_F_OM_Europe_OM52G66E.book Page
507 Tuesday, April 26, 2016 10:51 AM

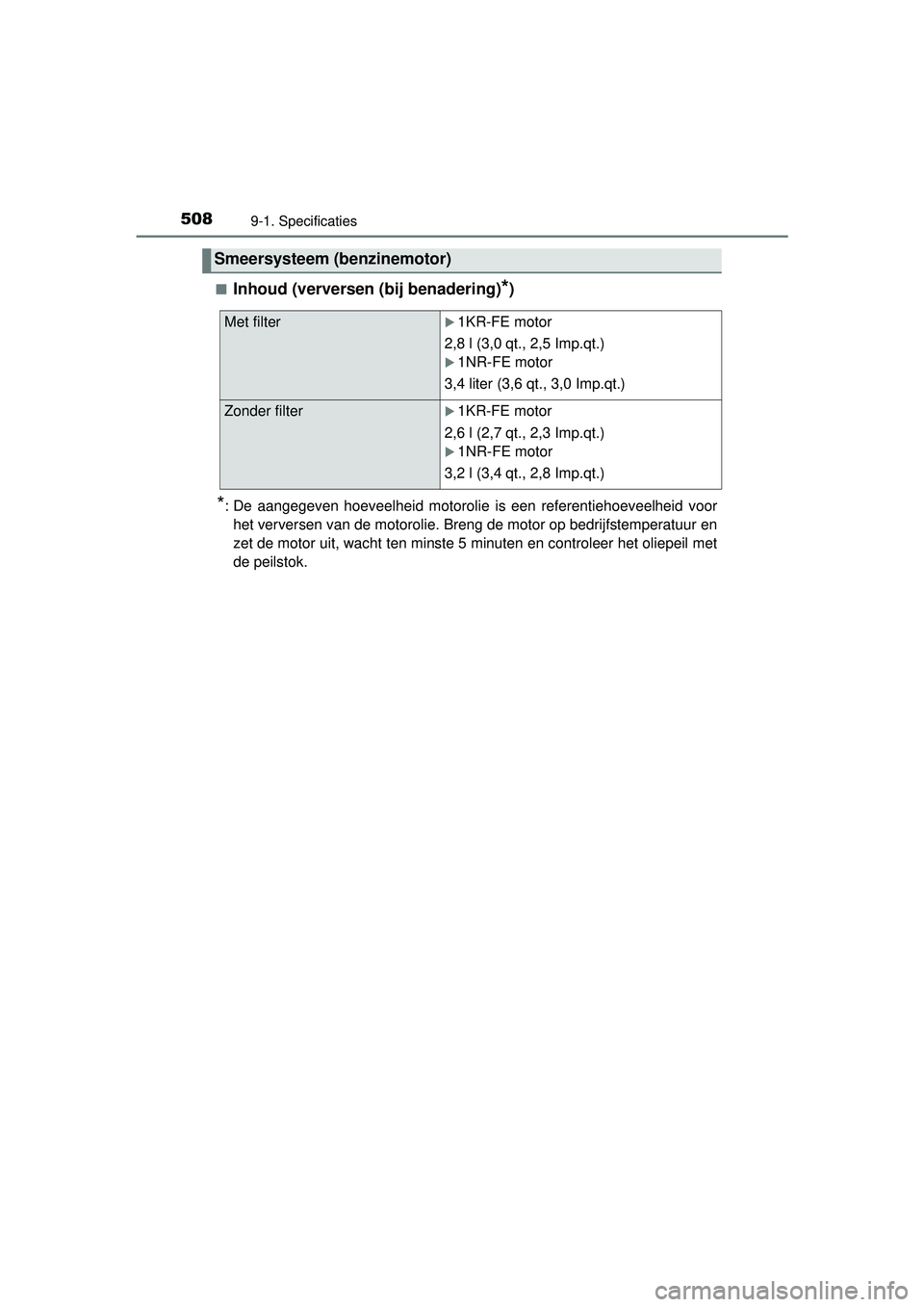

Page 508 of 548
5089-1. Specificaties
YARIS_F_OM_Europe_OM52G66E■
Inhoud (verversen (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
Smeersysteem (benzinemotor)
Met filter1KR-FE motor
2,8 l (3,0 qt., 2,5 Imp.qt.)
1NR-FE motor
3,4 liter (3,6 qt., 3,0 Imp.qt.)
Zonder filter1KR-FE motor
2,6 l (2,7 qt., 2,3 Imp.qt.)
1NR-FE motor
3,2 l (3,4 qt., 2,8 Imp.qt.)
YARIS_F_OM_Europe_OM52G66E.book Page 508 Tuesday, April 26, 2016 10:51 AM

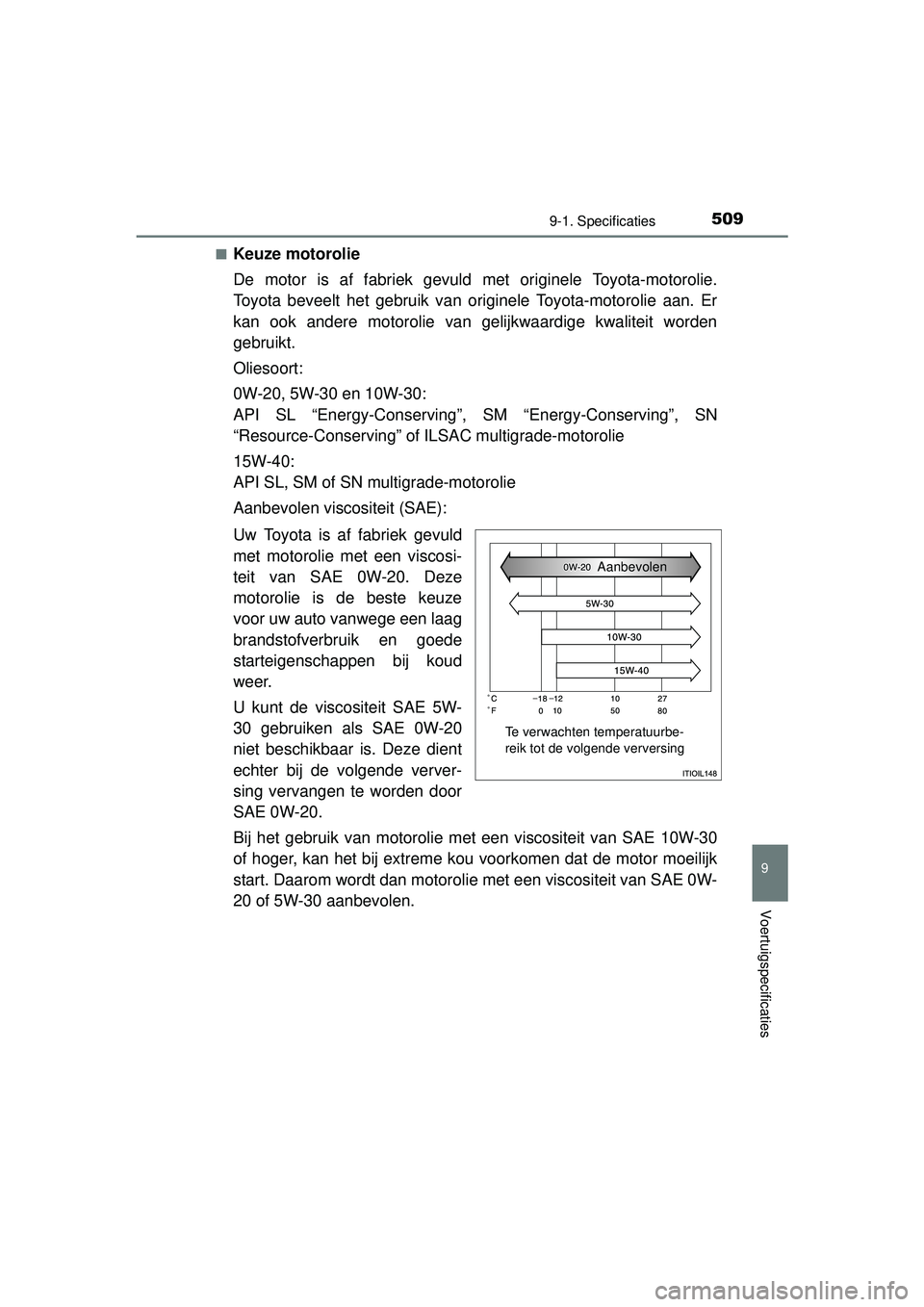

Page 509 of 548
5099-1. Specificaties
9
Voertuigspecificaties
YARIS_F_OM_Europe_OM52G66E■
Keuze motorolie
De motor is af fabriek gevuld
met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”, SN
“Resource-Conserving” of IL SAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld
met motorolie met een viscosi-
teit van SAE 0W-20. Deze
motorolie is de beste keuze
voor uw auto vanwege een laag
brandstofverbruik en goede
starteigenschappen bij koud
weer.
U kunt de viscositeit SAE 5W-
30 gebruiken als SAE 0W-20
niet beschikbaar is. Deze dient
echter bij de volgende verver-
sing vervangen te worden door
SAE 0W-20.
Bij het gebruik van motorolie me t een viscositeit van SAE 10W-30
of hoger, kan het bij extreme k ou voorkomen dat de motor moeilijk
start. Daarom wordt dan motorolie met een viscositeit van SAE 0W-
20 of 5W-30 aanbevolen.
Te verwachten temperatuurbe-
reik tot de volgende verversing Aanbevolen
YARIS_F_OM_Europe_OM52G66E.book Page
509 Tuesday, April 26, 2016 10:51 AM

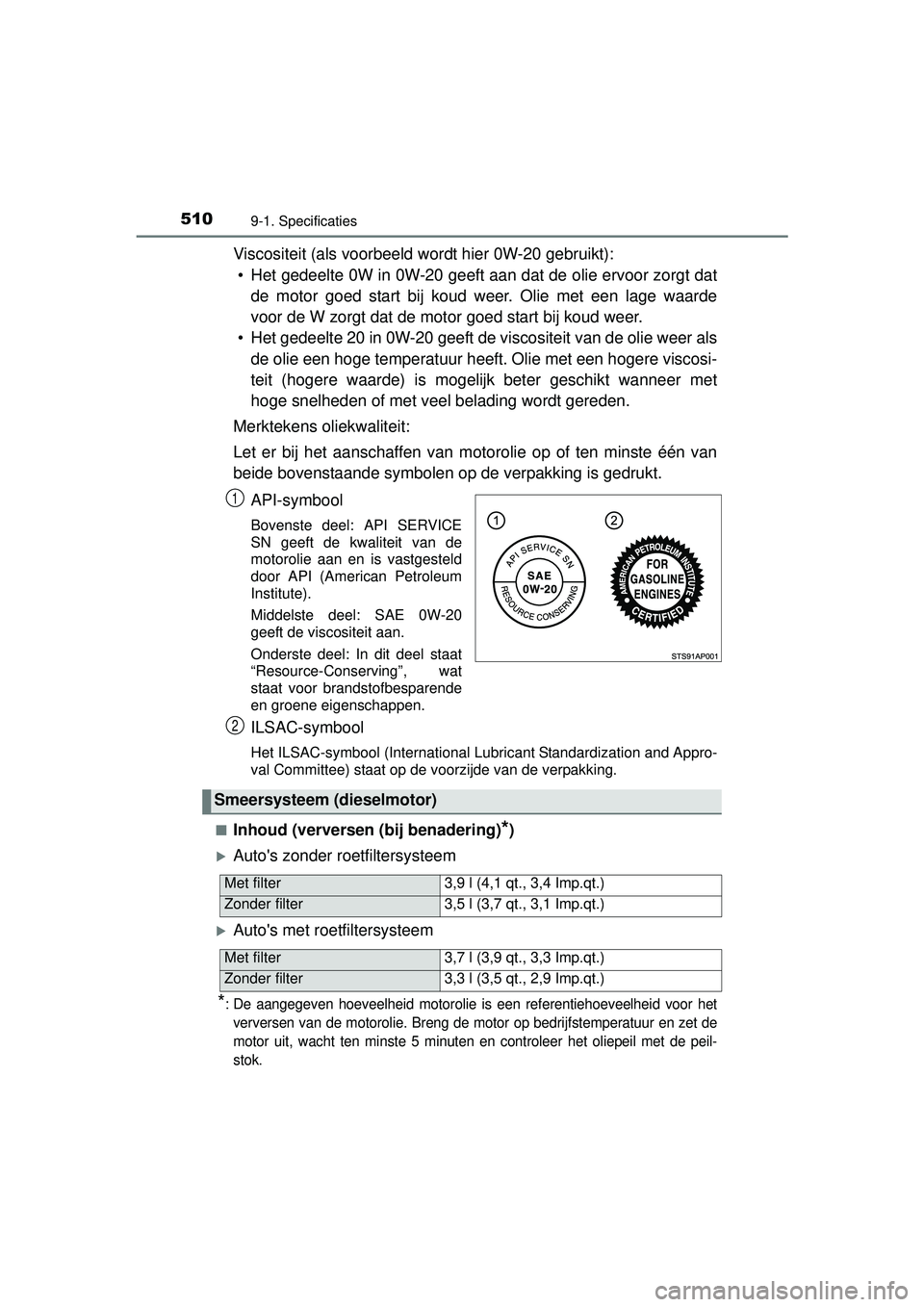

Page 510 of 548
5109-1. Specificaties
YARIS_F_OM_Europe_OM52G66E
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt): • Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat de motor goed start bij koud weer. Olie met een lage waarde
voor de W zorgt dat de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit (hogere waarde) is mogelijk beter geschikt wanneer met
hoge snelheden of met veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van moto rolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
■
Inhoud (verversen (bij benadering)*)
Auto's zonder roetfiltersysteem
Auto's met roetfiltersysteem
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en zet de
motor uit, wacht ten minste 5 minuten en controleer het oliepeil met de peil-
stok.
1
2
Smeersysteem (dieselmotor)
Met filter 3,9 l (4,1 qt., 3,4 Imp.qt.)
Zonder filter3,5 l (3,7 qt., 3,1 Imp.qt.)
Met filter 3,7 l (3,9 qt., 3,3 Imp.qt.)
Zonder filter3,3 l (3,5 qt., 2,9 Imp.qt.)
