TOYOTA YARIS HATCHBACK 2016 Manuel du propriétaire (in French)

701-2. Système antivol
YARIS_F_D_52G61D■

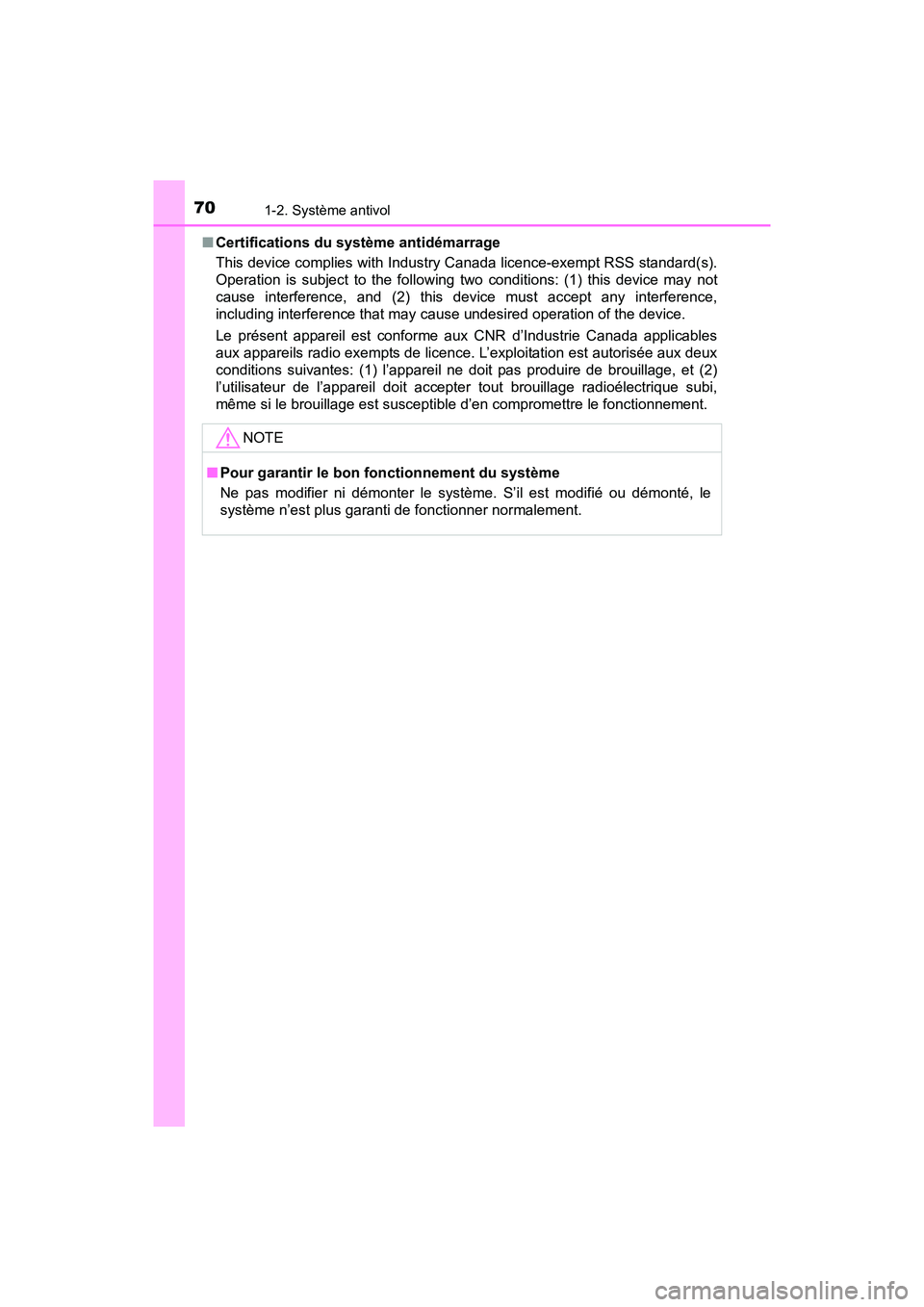

Certifications du système antidémarrage
This device complies with Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not
cause interference, and (2) this device must accept any interference,
including interference that may cause undesired operation of the device.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables
aux appareils radio exempts de licence. L’exploitation est autorisée aux deux
conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi,
même si le brouillage est susceptible d’en compromettre le fonctionnement.
NOTE
■ Pour garantir le bon fonctionnement du système
Ne pas modifier ni démonter le système. S’il est modifié ou démonté, le
système n’est plus garanti de fonctionner normalement.
YARIS HB_OM_USA_OM52G61D.book 70 ページ ２０１５年７月１０日　金曜日　午後５時４０分

711-2. Système antivol
1
Sécurité routière et antivol
YARIS_F_D_52G61D

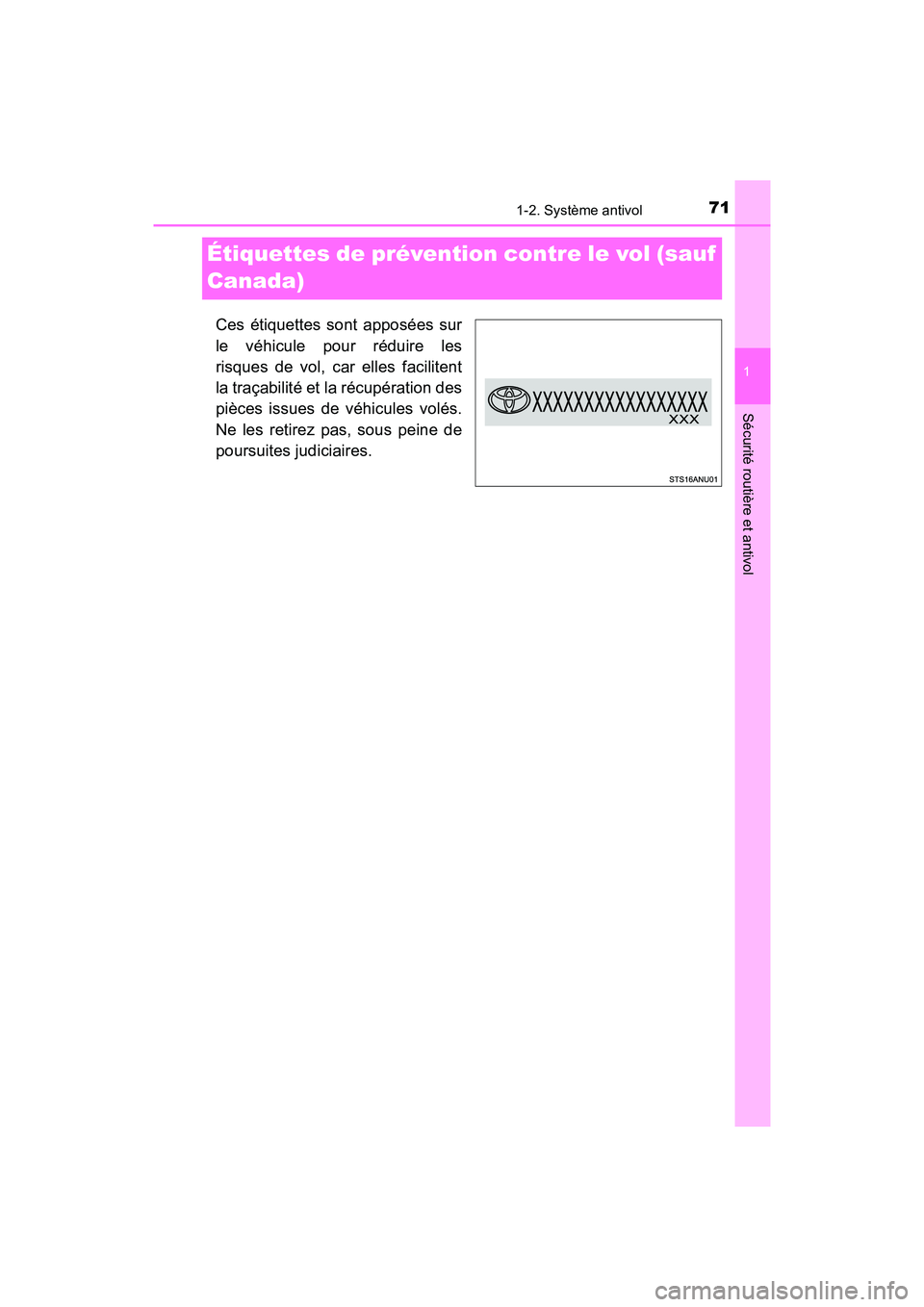

Étiquettes de prévention contre le vol (sauf
Canada)
Ces étiquettes sont apposées sur
le véhicule pour réduire les
risques de vol, car elles facilitent
la traçabilité et la récupération des
pièces issues de véhicules volés.
Ne les retirez pas, sous peine de
poursuites judiciaires.
YARIS HB_OM_USA_OM52G61D.book 71 ページ ２０１５年７月１０日　金曜日　午後５時４０分

721-2. Système antivol
YARIS_F_D_52G61D
YARIS HB_OM_USA_OM52G61D.book 72 ページ ２０１５年７月１０日　金曜日　午後５時４０分

73
2
YARIS_F_D_52G61D

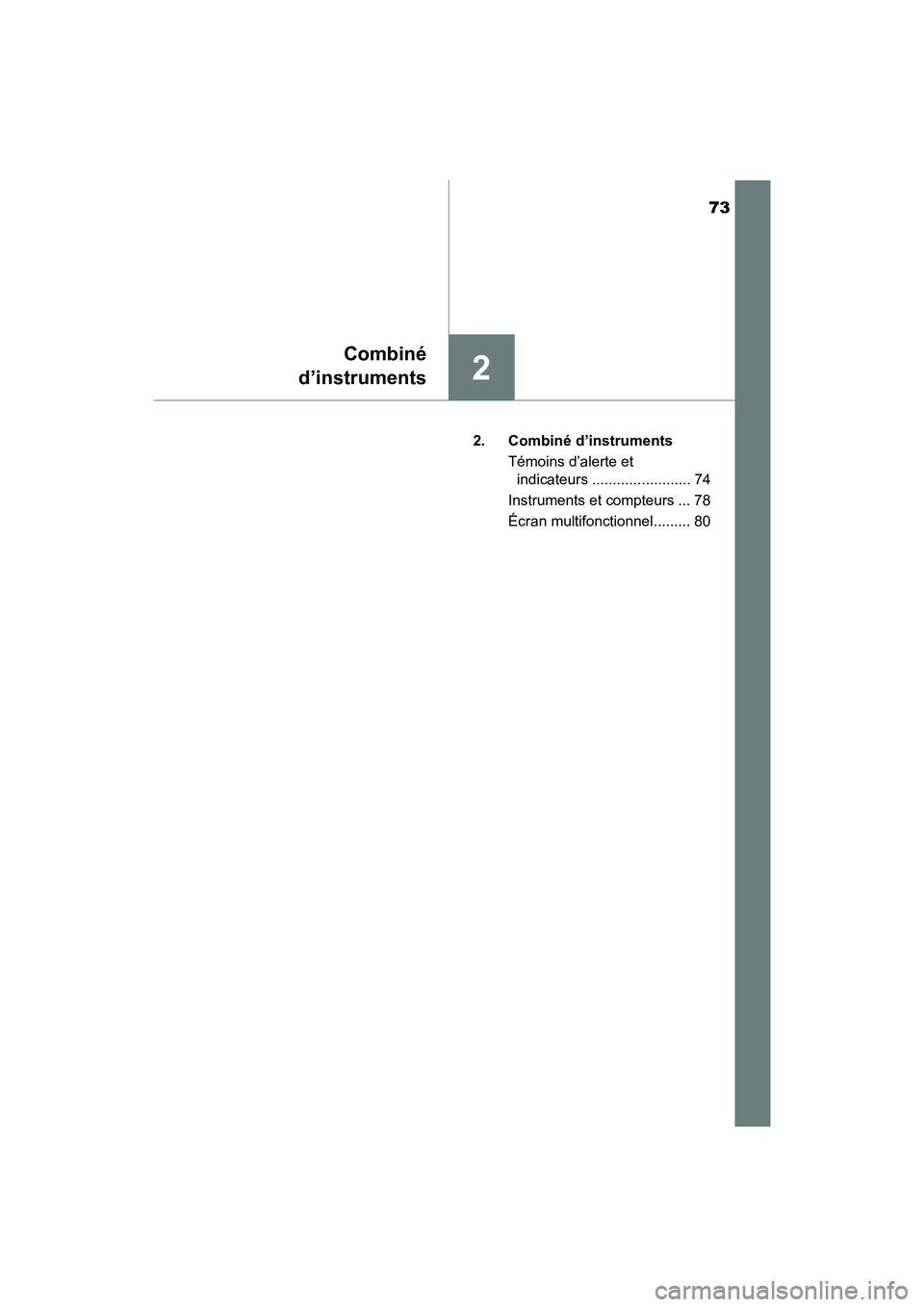

Combiné
d’instruments
2. Combiné d’instruments
Témoins d’alerte et indicateurs ........................ 74
Instruments et compteurs ... 78
Écran multifonctionnel......... 80
YARIS HB_OM_USA_OM52G61D.book 73 ページ ２０１５年７月１０日　金曜日　午後５時４０分

742. Combiné d’instruments
YARIS_F_D_52G61D

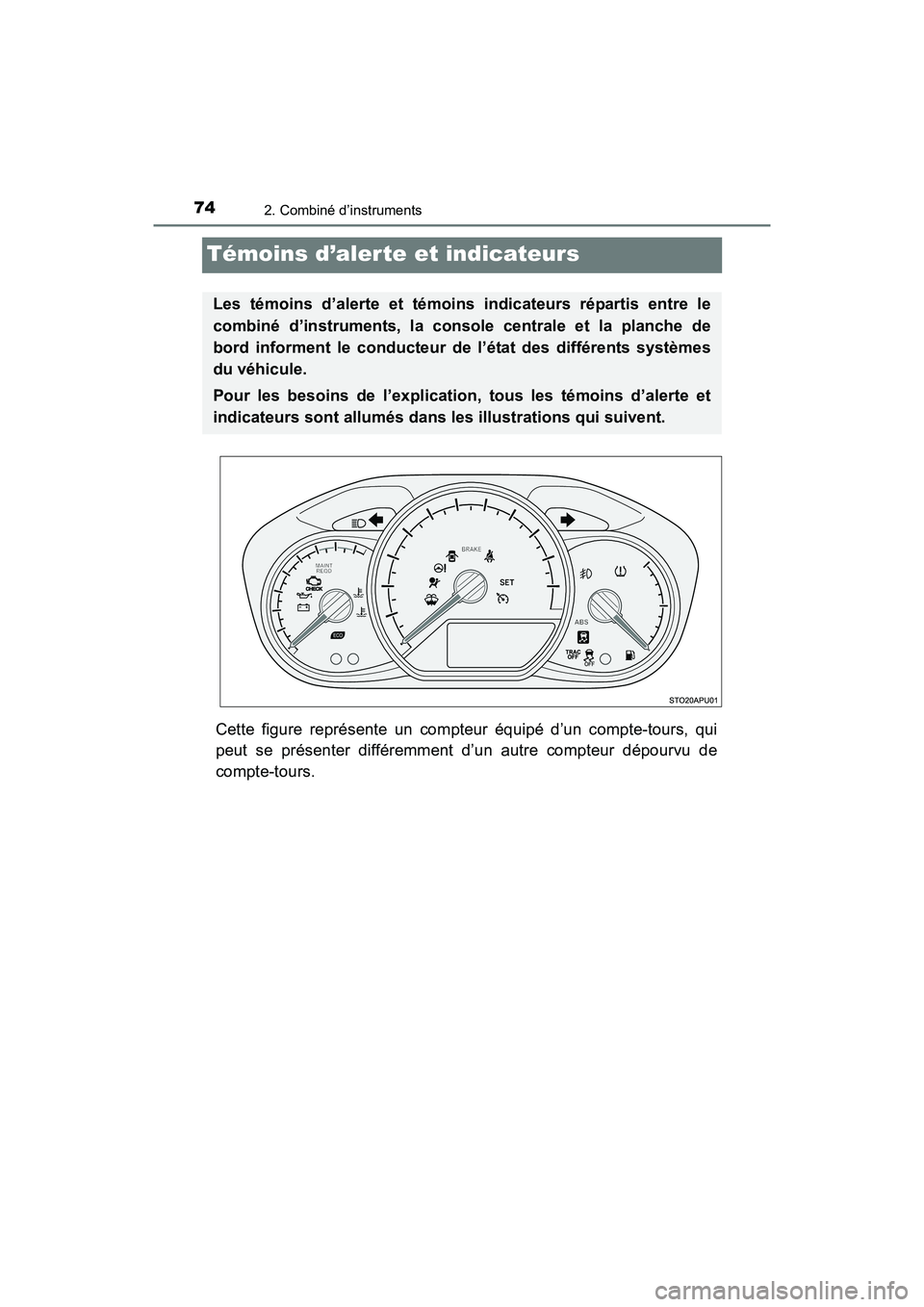

Témoins d’alerte et indicateurs
Cette figure représente un compteur équipé d’un compte-tours, qui
peut se présenter différemment d’un autre compteur dépourvu de
compte-tours.
Les témoins d’alerte et témoins indicateurs répartis entre le
combiné d’instruments, la console centrale et la planche de
bord informent le conducteur de l’état des différents systèmes
du véhicule.
Pour les besoins de l’explication, tous les témoins d’alerte et
indicateurs sont allumés dans les illustrations qui suivent.
YARIS HB_OM_USA_OM52G61D.book 74 ページ ２０１５年７月１０日　金曜日　午後５時４０分

752. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_D_52G61D

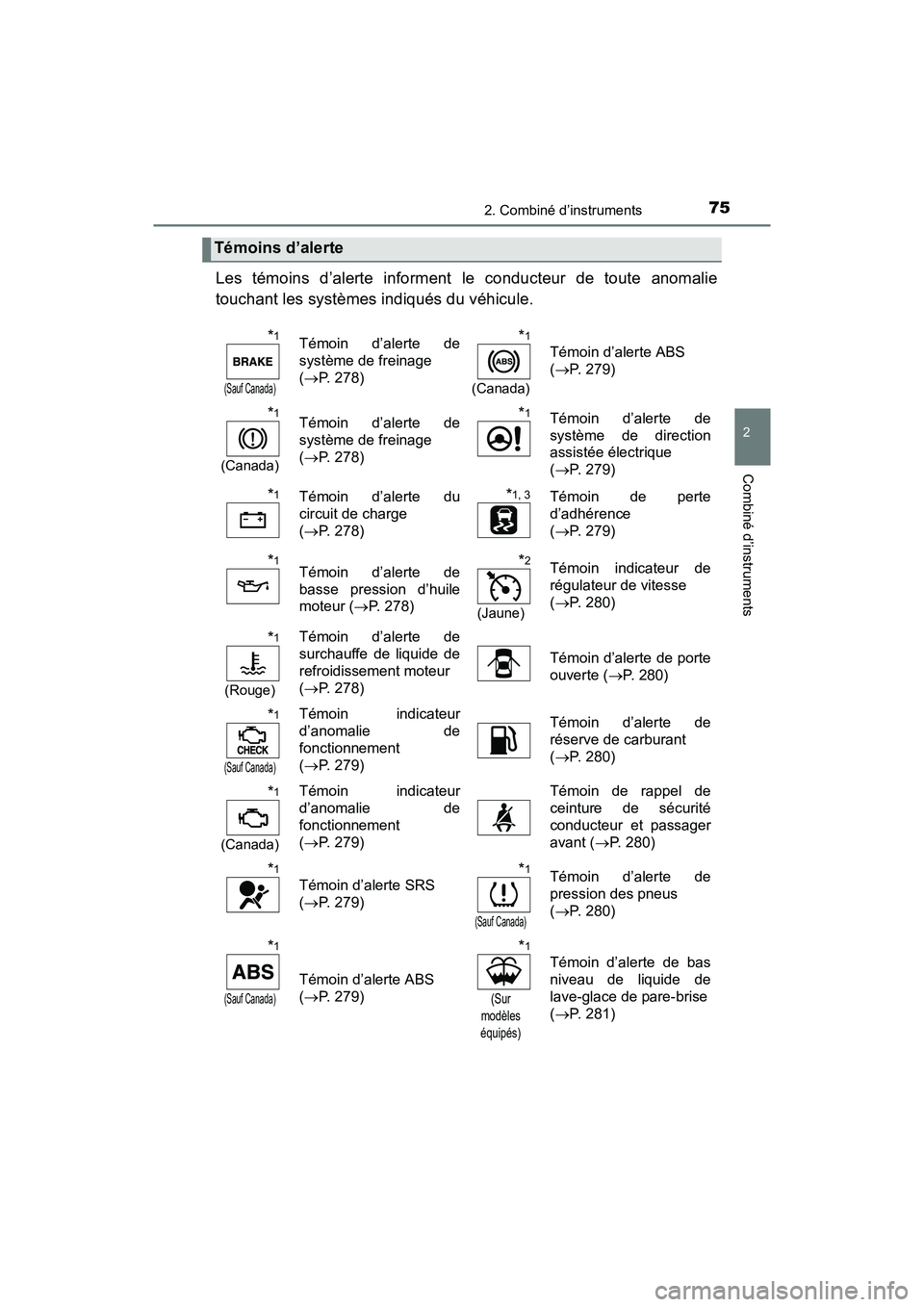

Les témoins d’alerte informent le conducteur de toute anomalie
touchant les systèmes indiqués du véhicule.
Témoins d’alerte
*1
(Sauf Canada)
Témoin d’alerte de
système de freinage
(P. 278)*1
(Canada)
Témoin d’alerte ABS
( P. 279)
*1
(Canada)
Témoin d’alerte de
système de freinage
(P. 278)*1Témoin d’alerte de
système de direction
assistée électrique
( P. 279)
*1Témoin d’alerte du
circuit de charge
(P. 278)*1, 3Témoin de perte
d’adhérence
( P. 279)
*1Témoin d’alerte de
basse pression d’huile
moteur ( P. 278)*2
(Jaune)
Témoin indicateur de
régulateur de vitesse
(P. 280)
*1
(Rouge)
Témoin d’alerte de
surchauffe de liquide de
refroidissement moteur
(P. 278)
Témoin d’alerte de porte
ouverte ( P. 280)
*1
(Sauf Canada)
Témoin indicateur
d’anomalie de
fonctionnement
(P. 279)Témoin d’alerte de
réserve de carburant
( P. 280)
*1
(Canada)
Témoin indicateur
d’anomalie de
fonctionnement
(P. 279)Témoin de rappel de
ceinture de sécurité
conducteur et passager
avant ( P. 280)
*1
Témoin d’alerte SRS
(P. 279)
*1
(Sauf Canada)
Témoin d’alerte de
pression des pneus
( P. 280)
*1
(Sauf Canada)
Témoin d’alerte ABS
(P. 279)
*1
(Sur
modèles
équipés)
Témoin d’alerte de bas
niveau de liquide de
lave-glace de pare-brise
( P. 281)
YARIS HB_OM_USA_OM52G61D.book 75 ページ ２０１５年７月１０日　金曜日　午後５時４０分

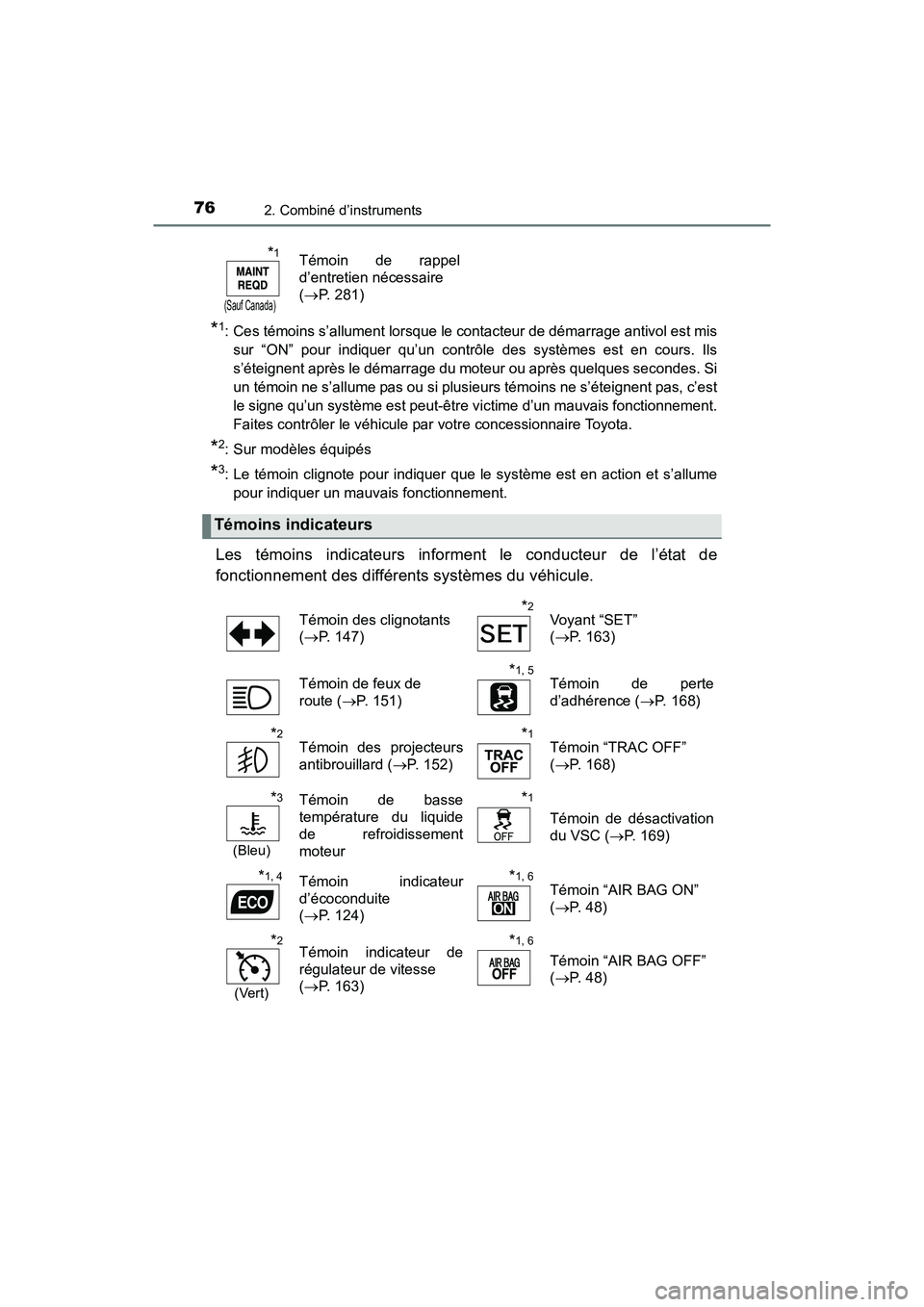

762. Combiné d’instruments
YARIS_F_D_52G61D
*1: Ces témoins s’allument lorsque le contacteur de démarrage antivol est missur “ON” pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si
un témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est
le signe qu’un système est peut-être victime d’un mauvais fonctionnement.
Faites contrôler le véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Le témoin clignote pour indiquer que le système est en action et s’allumepour indiquer un mauvais fonctionnement.
Les témoins indicateurs informent le conducteur de l’état de
fonctionnement des différents systèmes du véhicule.
*1
(Sauf Canada)
Témoin de rappel
d’entretien nécessaire
(P. 281)
Témoins indicateurs
Témoin des clignotants
(P. 147)*2Voyant “SET”
( P. 163)
Témoin de feux de
route ( P. 151)
*1, 5Témoin de perte
d’adhérence ( P. 168)
*2Témoin des projecteurs
antibrouillard ( P. 152)*1Témoin “TRAC OFF”
(P. 168)
*3
(Bleu)
Témoin de basse
température du liquide
de refroidissement
moteur*1
Témoin de désactivation
du VSC ( P. 169)
*1, 4Témoin indicateur
d’écoconduite
(P. 124)*1, 6Témoin “AIR BAG ON”
( P. 48)
*2
(Vert)
Témoin indicateur de
régulateur de vitesse
(P. 163)*1, 6
Témoin “AIR BAG OFF”
( P. 48)
YARIS HB_OM_USA_OM52G61D.book 76 ページ ２０１５年７月１０日　金曜日　午後５時４０分

772. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_D_52G61D

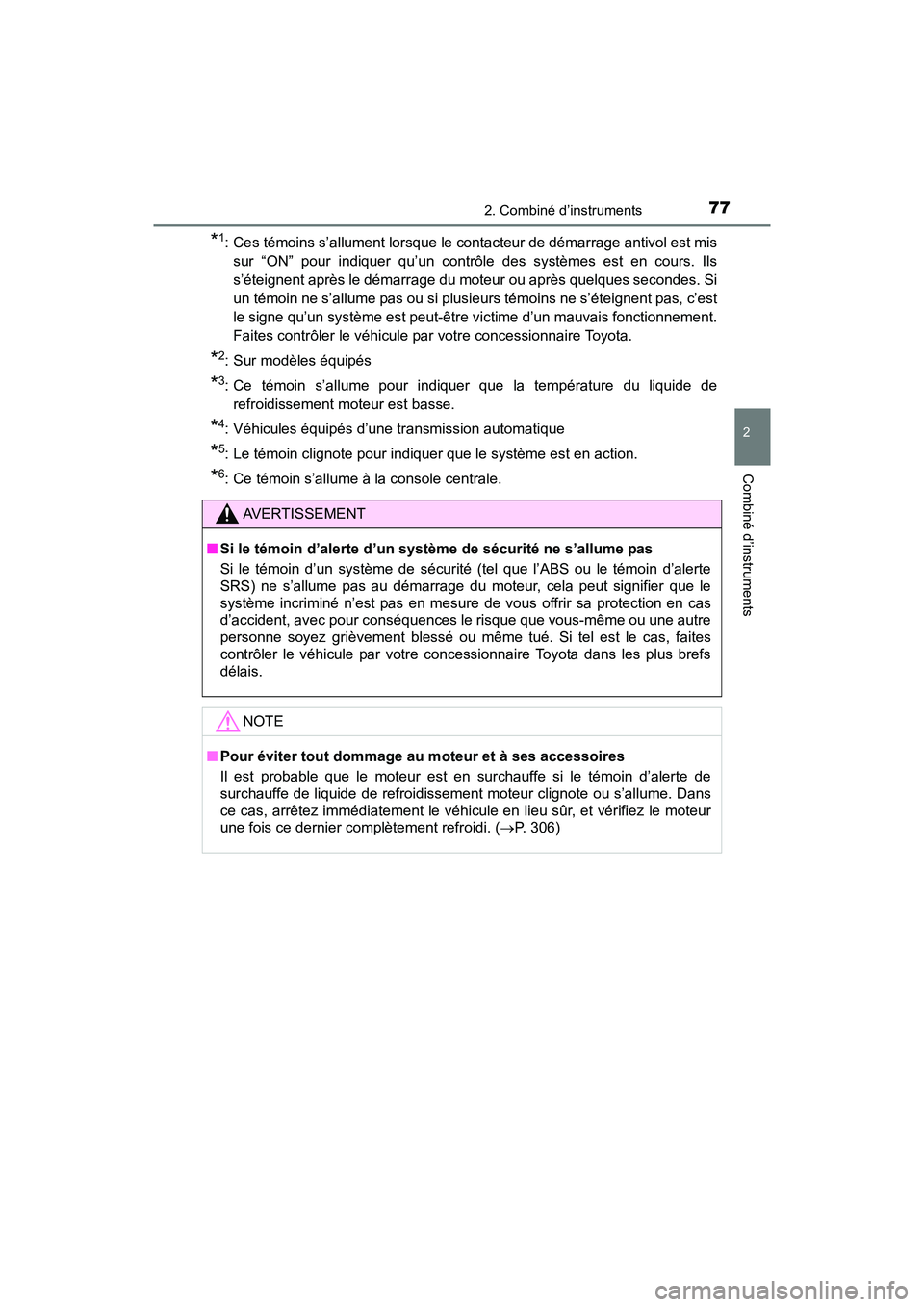

*1: Ces témoins s’allument lorsque le contacteur de démarrage antivol est missur “ON” pour indiquer qu’un contrôle des systèmes est en cours. Ils
s’éteignent après le démarrage du moteur ou après quelques secondes. Si
un témoin ne s’allume pas ou si plusieurs témoins ne s’éteignent pas, c’est
le signe qu’un système est peut-être victime d’un mauvais fonctionnement.
Faites contrôler le véhicule par votre concessionnaire Toyota.
*2: Sur modèles équipés
*3: Ce témoin s’allume pour indiquer que la température du liquide derefroidissement moteur est basse.
*4: Véhicules équipés d’une transmission automatique
*5: Le témoin clignote pour indiquer que le système est en action.
*6: Ce témoin s’allume à la console centrale.
AVERTISSEMENT
■ Si le témoin d’alerte d’un système de sécurité ne s’allume pas
Si le témoin d’un système de sécurité (tel que l’ABS ou le témoin d’alerte
SRS) ne s’allume pas au démarrage du moteur, cela peut signifier que le
système incriminé n’est pas en mesure de vous offrir sa protection en cas
d’accident, avec pour conséquences le risque que vous-même ou une autre
personne soyez grièvement blessé ou même tué. Si tel est le cas, faites
contrôler le véhicule par votre concessionnaire Toyota dans les plus brefs
délais.
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
Il est probable que le moteur est en surchauffe si le témoin d’alerte de
surchauffe de liquide de refroidissement moteur clignote ou s’allume. Dans
ce cas, arrêtez immédiatement le véhicule en lieu sûr, et vérifiez le moteur
une fois ce dernier complètement refroidi. ( P. 306)
YARIS HB_OM_USA_OM52G61D.book 77 ページ ２０１５年７月１０日　金曜日　午後５時４０分

782. Combiné d’instruments
YARIS_F_D_52G61D

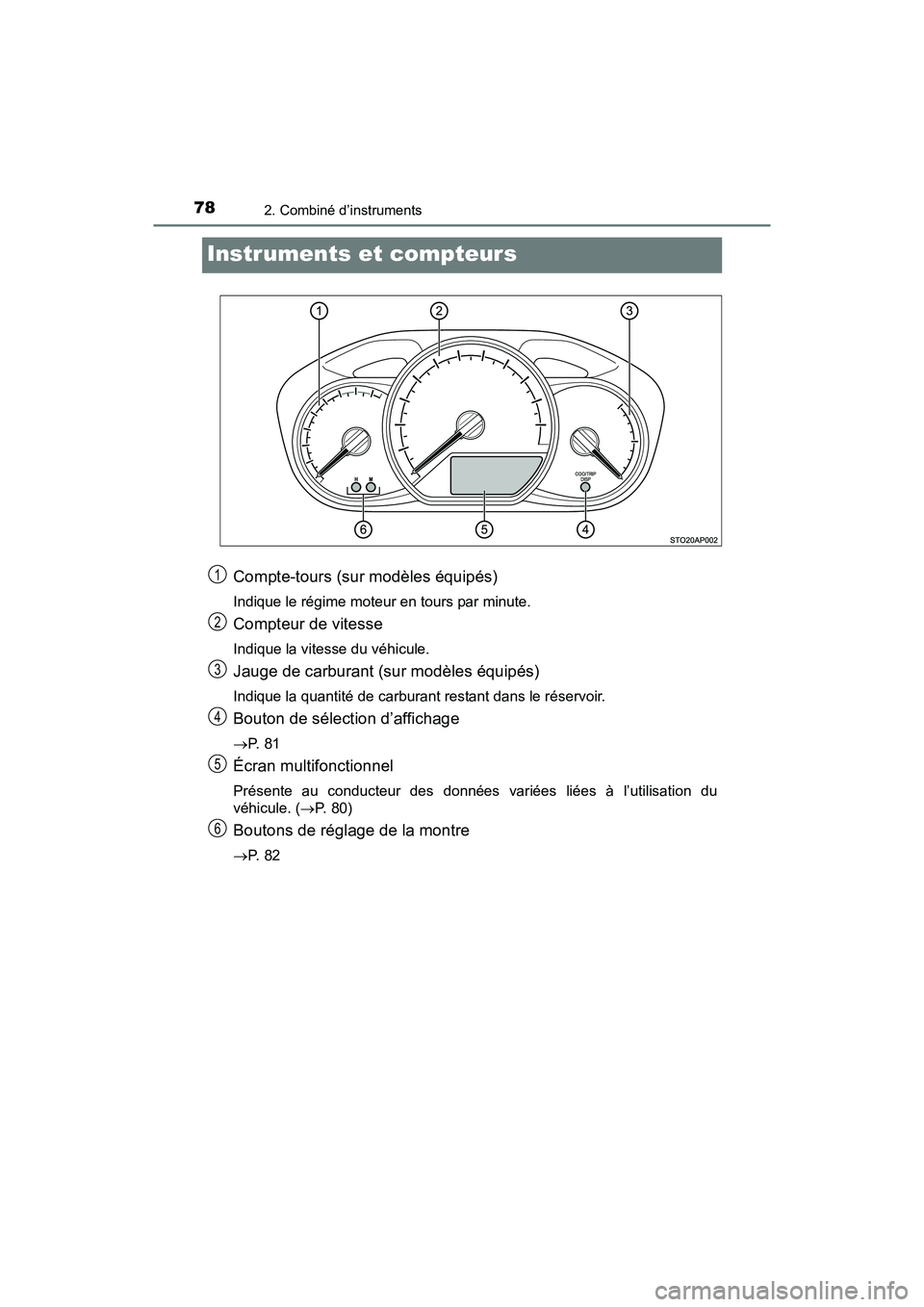

Instruments et compteurs
Compte-tours (sur modèles équipés)
Indique le régime moteur en tours par minute.
Compteur de vitesse
Indique la vitesse du véhicule.
Jauge de carburant (sur modèles équipés)
Indique la quantité de carburant restant dans le réservoir.
Bouton de sélection d’affichage
P. 8 1
Écran multifonctionnel
Présente au conducteur des données variées liées à l’utilisation du
véhicule. (P. 80)
Boutons de réglage de la montre
P. 8 2
1
2
3
4
5
6
YARIS HB_OM_USA_OM52G61D.book 78 ページ ２０１５年７月１０日　金曜日　午後５時４０分

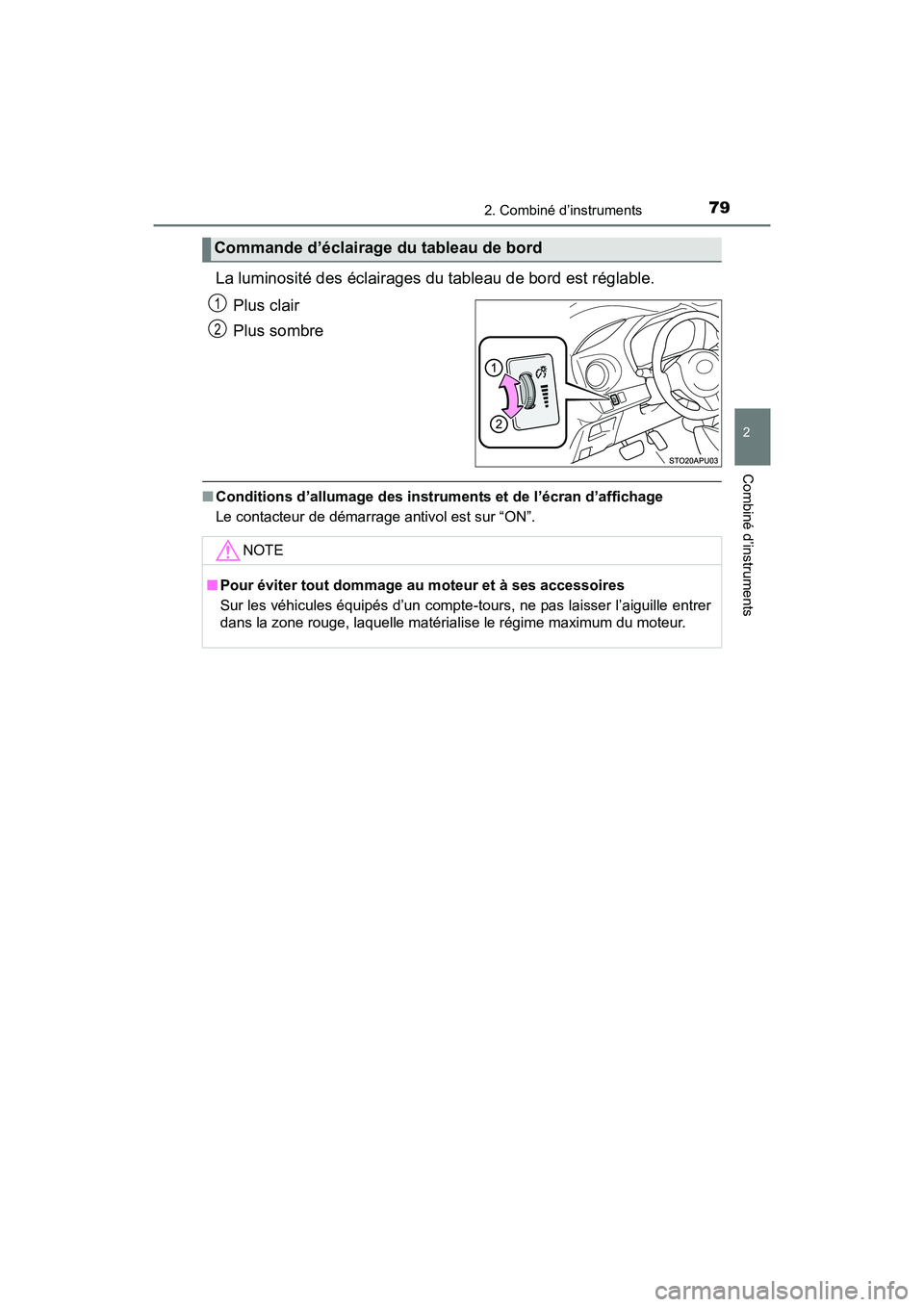

792. Combiné d’instruments
2
Combiné d’instruments
YARIS_F_D_52G61D
La luminosité des éclairages du tableau de bord est réglable.Plus clair
Plus sombre
■Conditions d’allumage des instruments et de l’écran d’affichage
Le contacteur de démarrage antivol est sur “ON”.
Commande d’éclairage du tableau de bord
1
2
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
Sur les véhicules équipés d’un compte-tours, ne pas laisser l’aiguille entrer
dans la zone rouge, laquelle matérialise le régime maximum du moteur.
