TOYOTA YARIS HATCHBACK 2016 Návod na použití (in Czech)

4518-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ

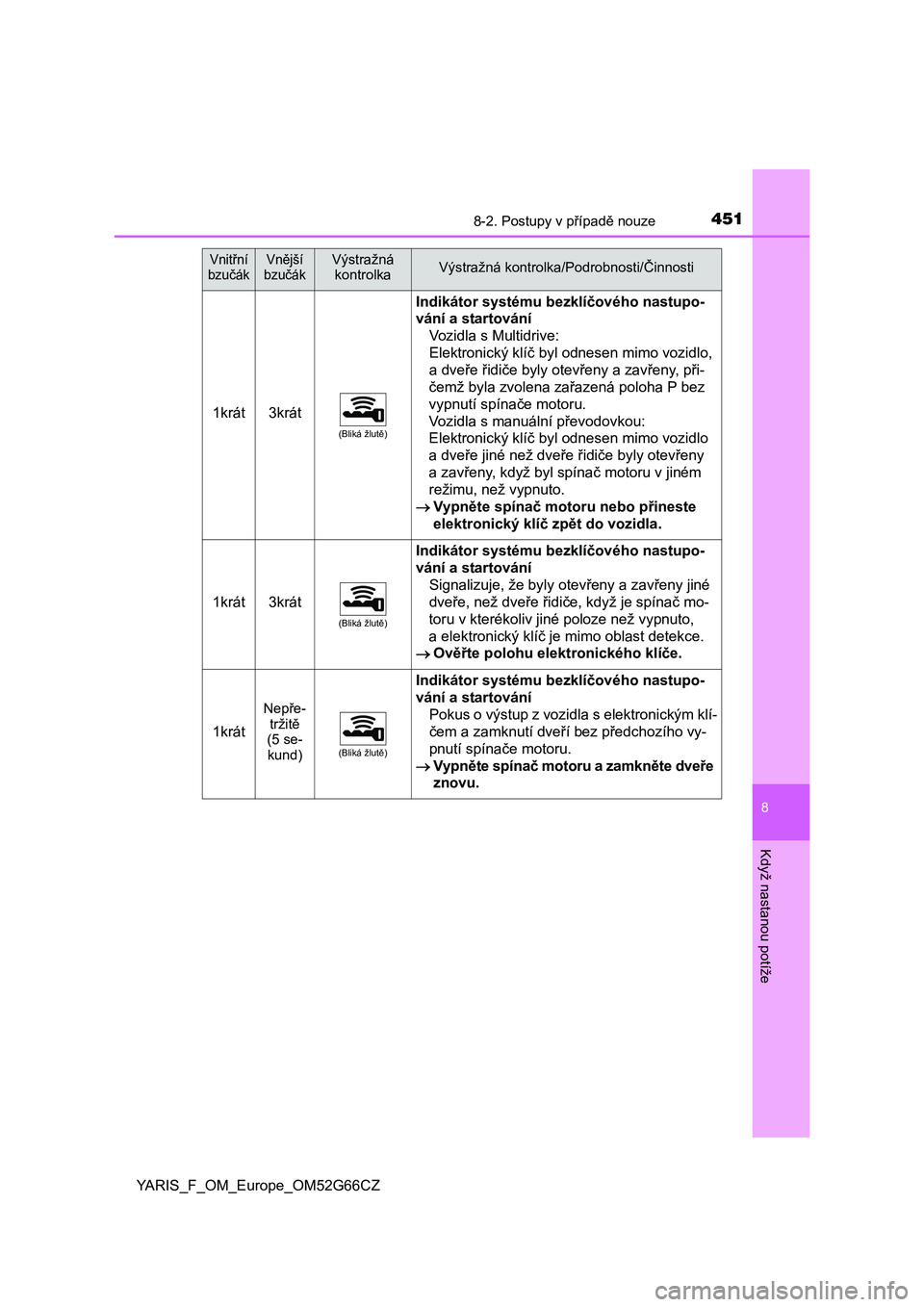

1krát3krát
(Bliká žlutě)
Indikátor systému bezklíčového nastupo-
vání a startování
Vozidla s Multidrive:
Elektronický klíč byl odnesen mimo vozidlo,
a dveře řidiče byly otevřeny a zavřeny, při-
čemž byla zvolena zařazená poloha P bez
vypnutí spínače motoru.
Vozidla s manuální převodovkou:
Elektronický klíč byl odnesen mimo vozidlo
a dveře jiné než dveře řidiče byly otevřeny
azavřeny, když byl spínač motoru v jiném
režimu, než vypnuto.
Vypněte spínač motoru nebo přineste
elektronický klíč zpět do vozidla.
1krát3krát
(Bliká žlutě)
Indikátor systému bezklíčového nastupo-
vání a startování
Signalizuje, že byly otevřeny a zavřeny jiné
dveře, než dveře řidiče, když je spínač mo-
toru v kterékoliv jiné poloze než vypnuto,
a elektronický klíč je mimo oblast detekce.
Ověřte polohu elektronického klíče.
1krát
Nepře-
tržitě
(5 se-
kund)
(Bliká žlutě)
Indikátor systému bezklíčového nastupo-
vání a startování
Pokus o výstup z vozidla s elektronickým klí-
čem a zamknutí dveří bez předchozího vy-
pnutí spínače motoru.
Vypněte spínač motoru a zamkněte dveře
znovu.
Vnitřní
bzučákVnější
bzučákVýstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

4528-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ
1krát(Bliká žlutě
15 sekund)
Indikátor systému bezklíčového nastupo-
vání a startování
Signalizuje, že při pokusu o startování moto-
ru není přítomen elektronický klíč.
Ověřte polohu elektronického klíče.
9krát
(Bliká žlutě)
Indikátor systému bezklíčového nastupo-
vání a startování
Pokus o jízdu, když nebyl uvnitř vozidla
správný klíč.
Ověřte, že elektronický klíč je uvnitř vo-
zidla.
1krát(Bliká žlutě
15 sekund)
Indikátor systému bezklíčového nastupo-
vání a startování
Signalizuje, že baterie elektronického klíče
je vybitá.
Vyměňte baterii. (S. 402)
1krát(Bliká rychle
zeleně
15 sekund)
Indikátor systému bezklíčového nastupo-
vání a startování
Signalizuje, že zámek volantu nebyl uvol-
něn.
Uvolněte zámek volantu. (S. 190)
1krát(Bliká žlutě
30 sekund)
Indikátor systému bezklíčového nastupo-
vání a startování
• Když byly dveře odemknuty mechanickým
klíčem a pak byl stisknut spínač motoru,
elektronický klíč nemohl být detekován ve
vozidle.
• Elektronický klíč nemohl být detekován ve
vozidle, i poté, co byl spínač motoru stisk-
nut dvakrát po sobě.
Vozidla s Multidrive:
Dotkněte se elektronickým klíčem spína-
če motoru při sešlápnutém brzdovém
pedálu.
Vozidla s manuální převodovkou:
Dotkněte se elektronickým klíčem spína-
če motoru při sešlápnutém spojkovém
pedálu.
Vnitřní
bzučákVnější
bzučákVýstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

4538-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ
Když dojde k defektu pneumatiky
(vozidla s rezervním kolem)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●
Přesuňte řadicí páku do P (Multidrive) nebo R (manuální převodovka).
●Vypněte motor.
●Zapněte varovná světla. (S. 428)
Vaše vozidlo je vybaveno rezervním kolem. Kolo s defektem může
být nahrazeno rezervním kolem.
Podrobnosti o pneumatikách: S. 381
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Před zvedáním vozidla

4548-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ■

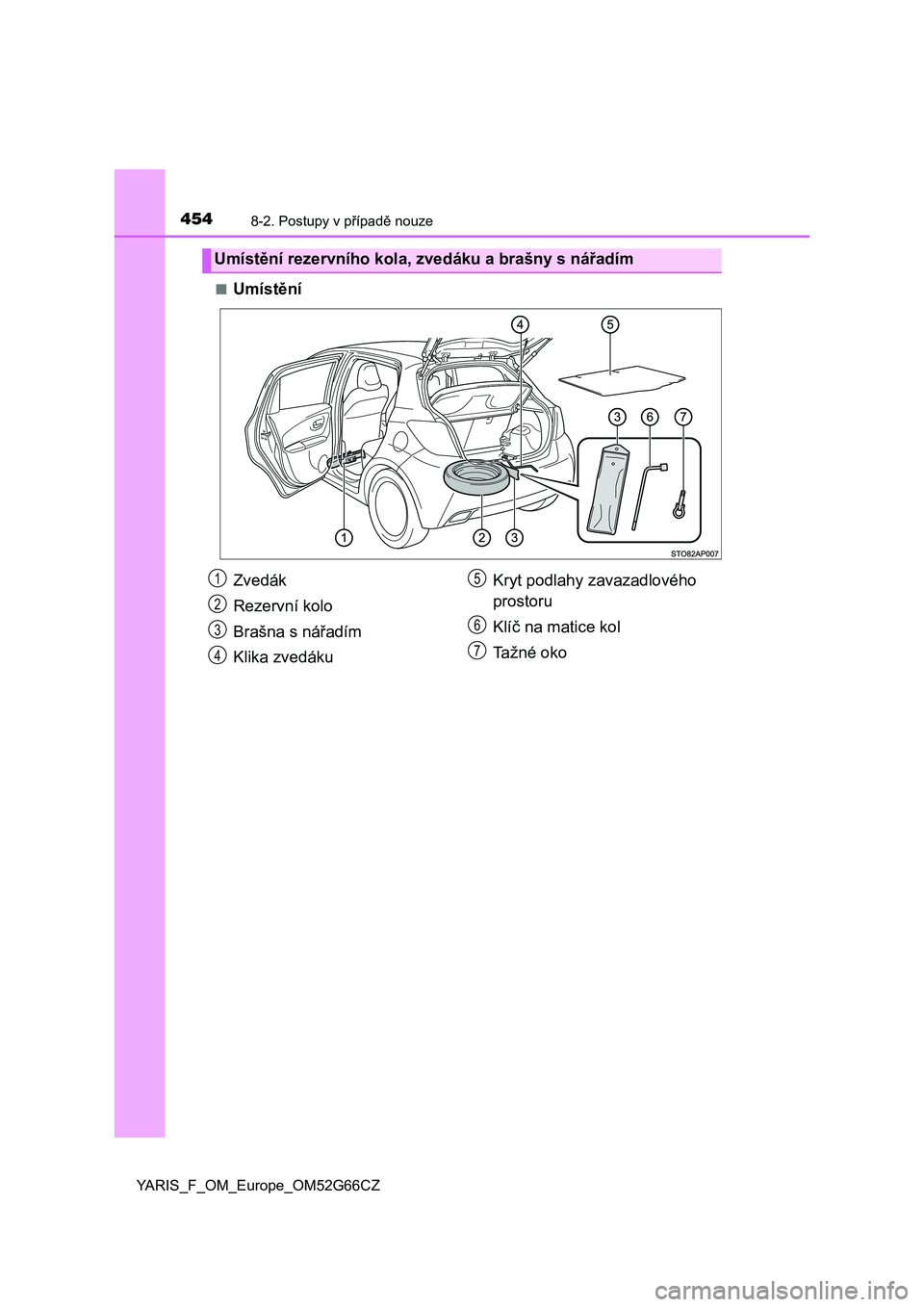

Umístění
Umístění rezervního kola, zvedáku a brašny s nářadím
Zvedák
Rezervní kolo
Brašna s nářadím
Klika zvedákuKryt podlahy zavazadlového
prostoru
Klíč na matice kol
Ta ž n é o k o1
2
3
4
5
6
7

4558-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ

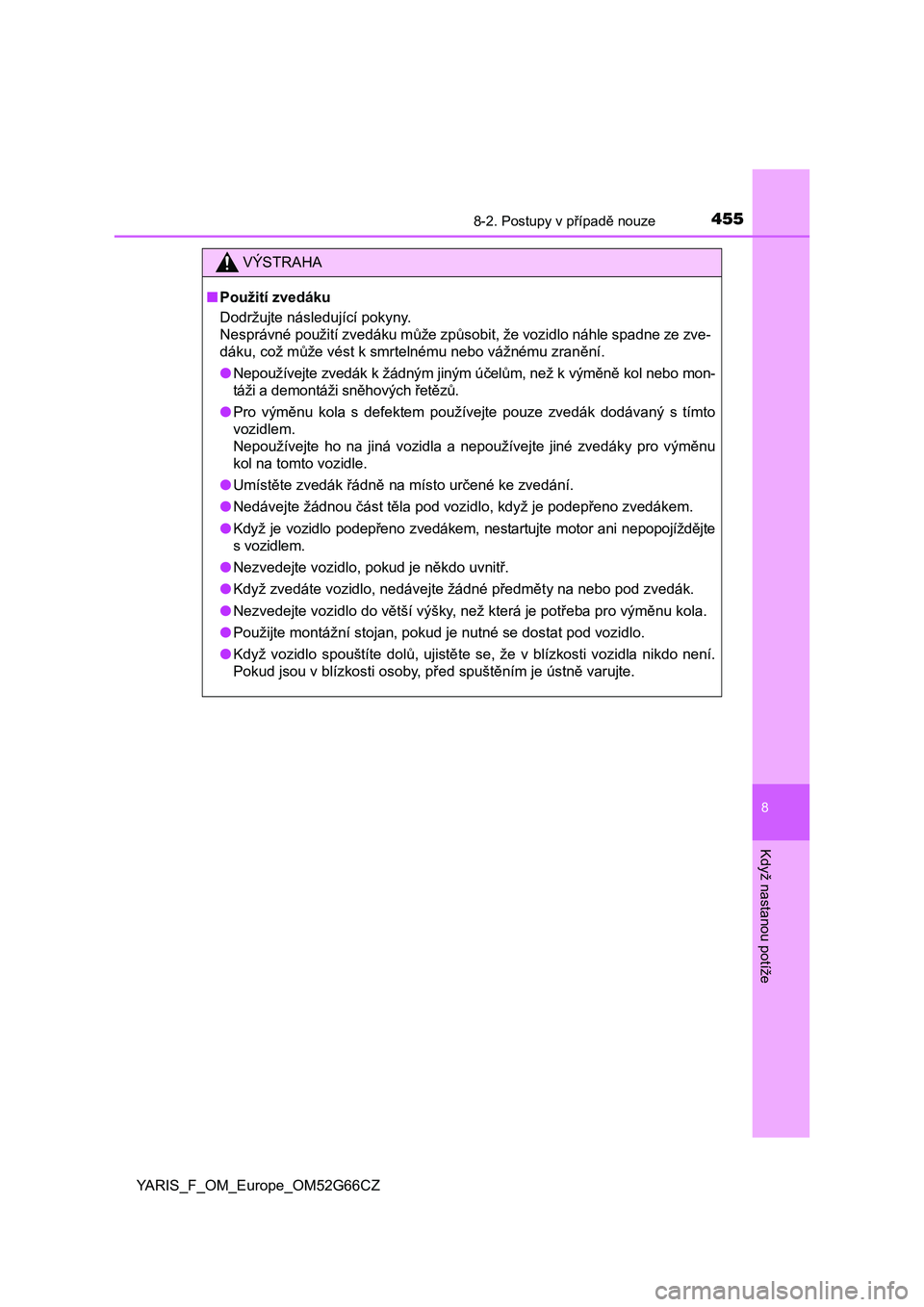

VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo mon-
táži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojíždějte
s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.

4568-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ

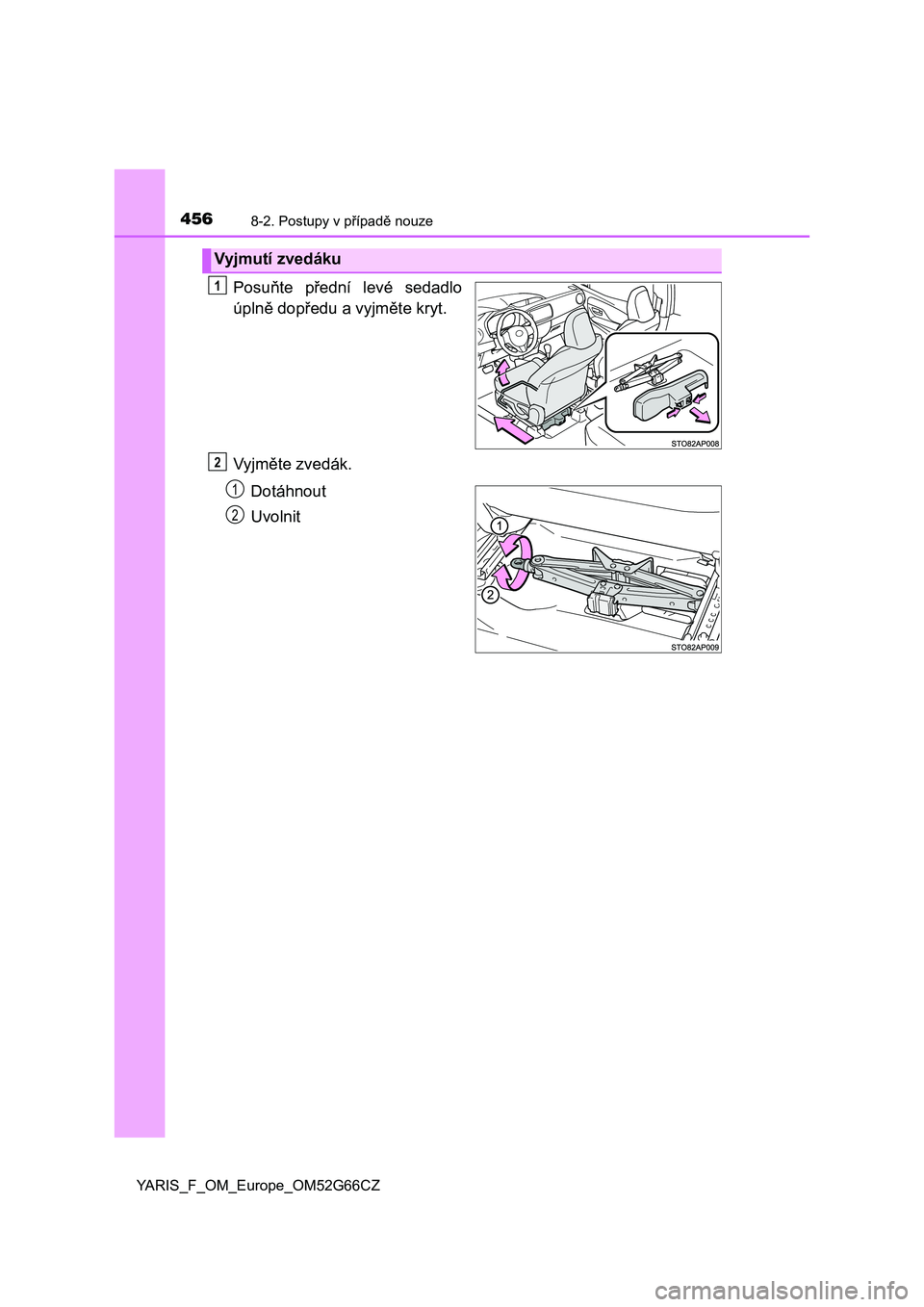

Posuňte přední levé sedadlo
úplně dopředu a vyjměte kryt.
Vyjměte zvedák.
Dotáhnout
Uvolnit
Vyjmutí zvedáku
1
2
1
2

4578-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ

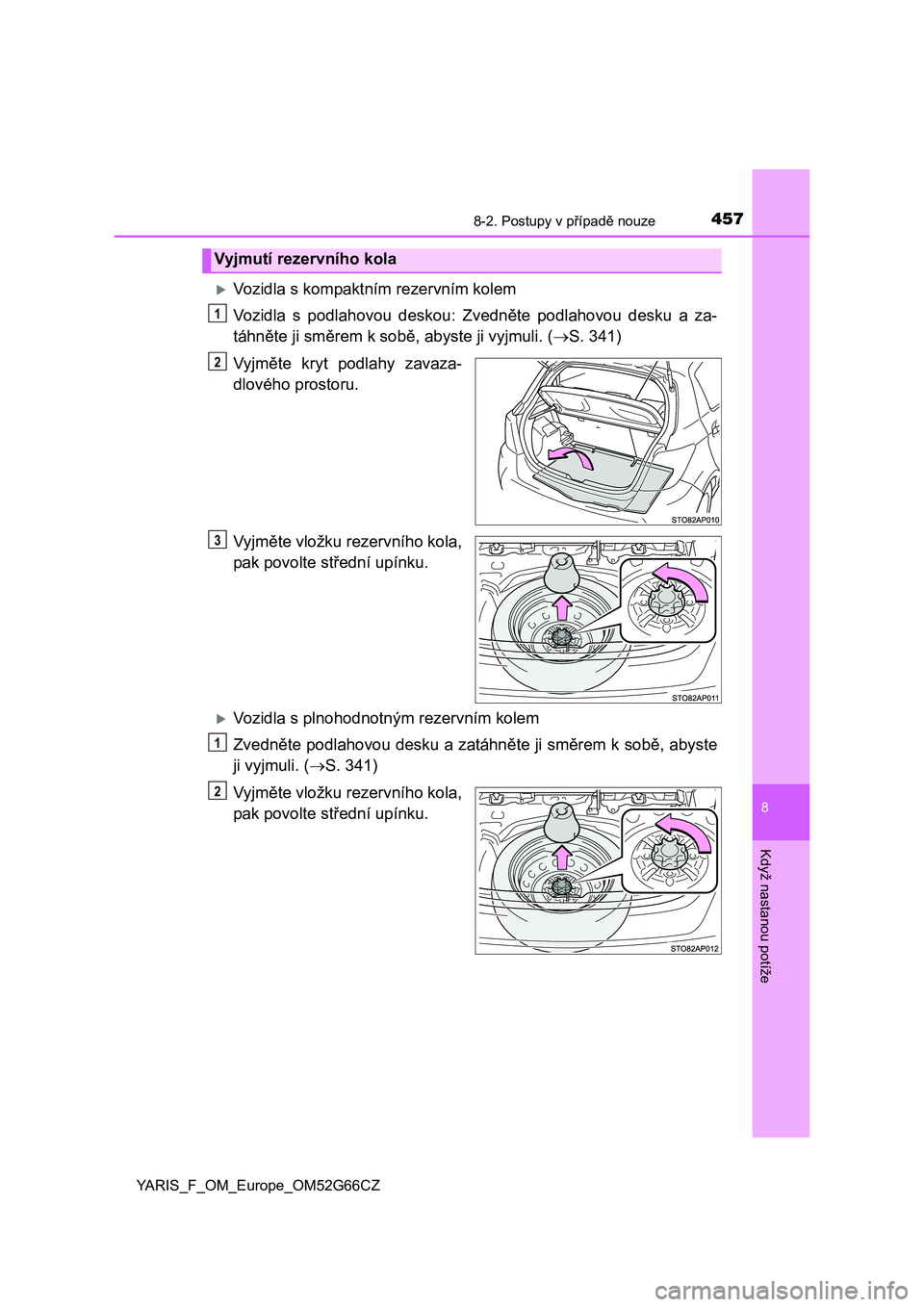

Vozidla s kompaktním rezervním kolem
Vozidla s podlahovou deskou: Zvedněte podlahovou desku a za-
táhněte ji směrem k sobě, abyste ji vyjmuli. (S. 341)
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte vložku rezervního kola,
pak povolte střední upínku.
Vozidla s plnohodnotným rezervním kolem
Zvedněte podlahovou desku a zatáhněte ji směrem k sobě, abyste
ji vyjmuli. (S. 341)
Vyjměte vložku rezervního kola,
pak povolte střední upínku.
Vyjmutí rezervního kola
1
2
3
1
2

4588-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ

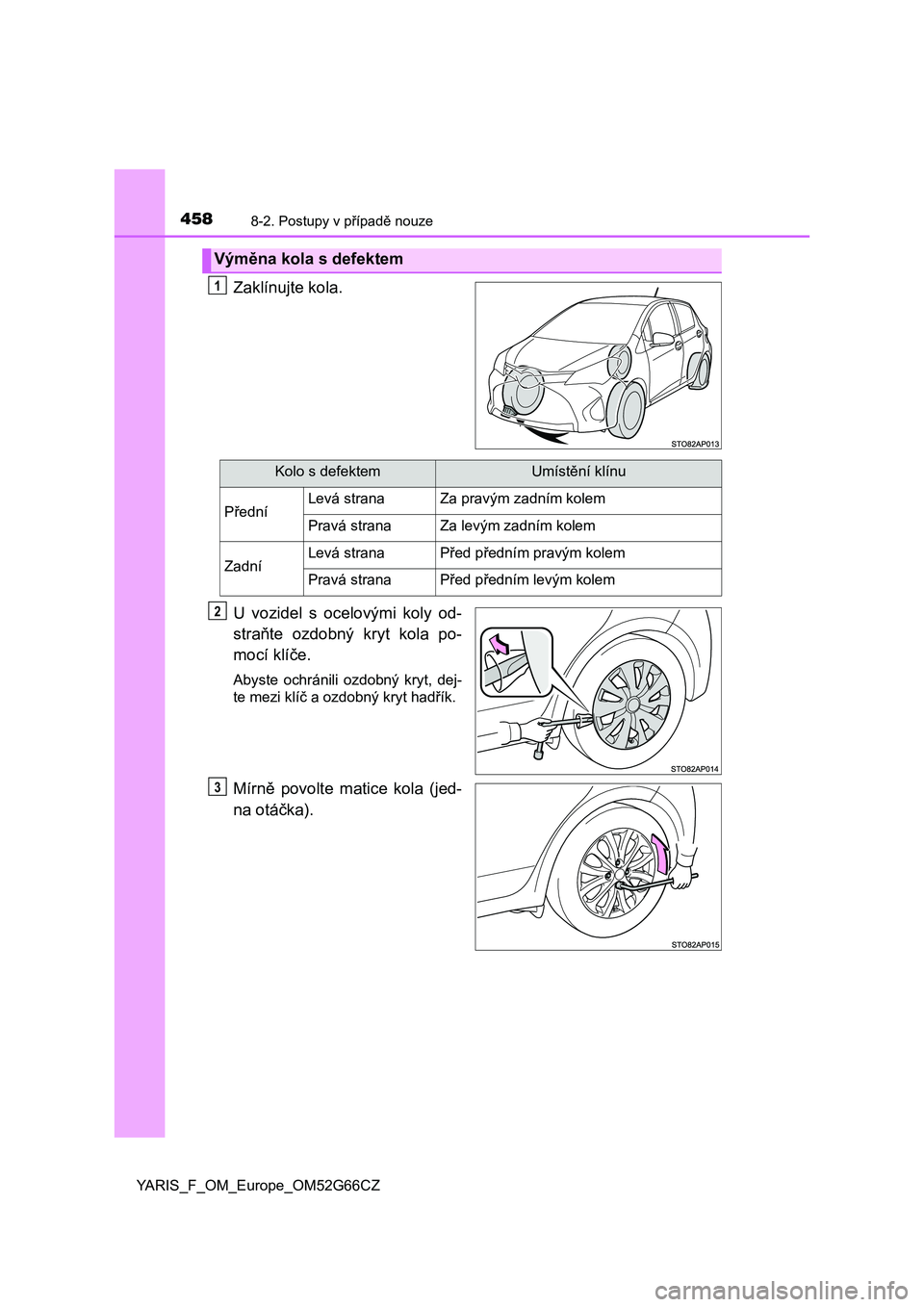

Zaklínujte kola.
U vozidel s ocelovými koly od-
straňte ozdobný kryt kola po-
mocí klíče.
Abyste ochránili ozdobný kryt, dej-
te mezi klíč a ozdobný kryt hadřík.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

4598-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ

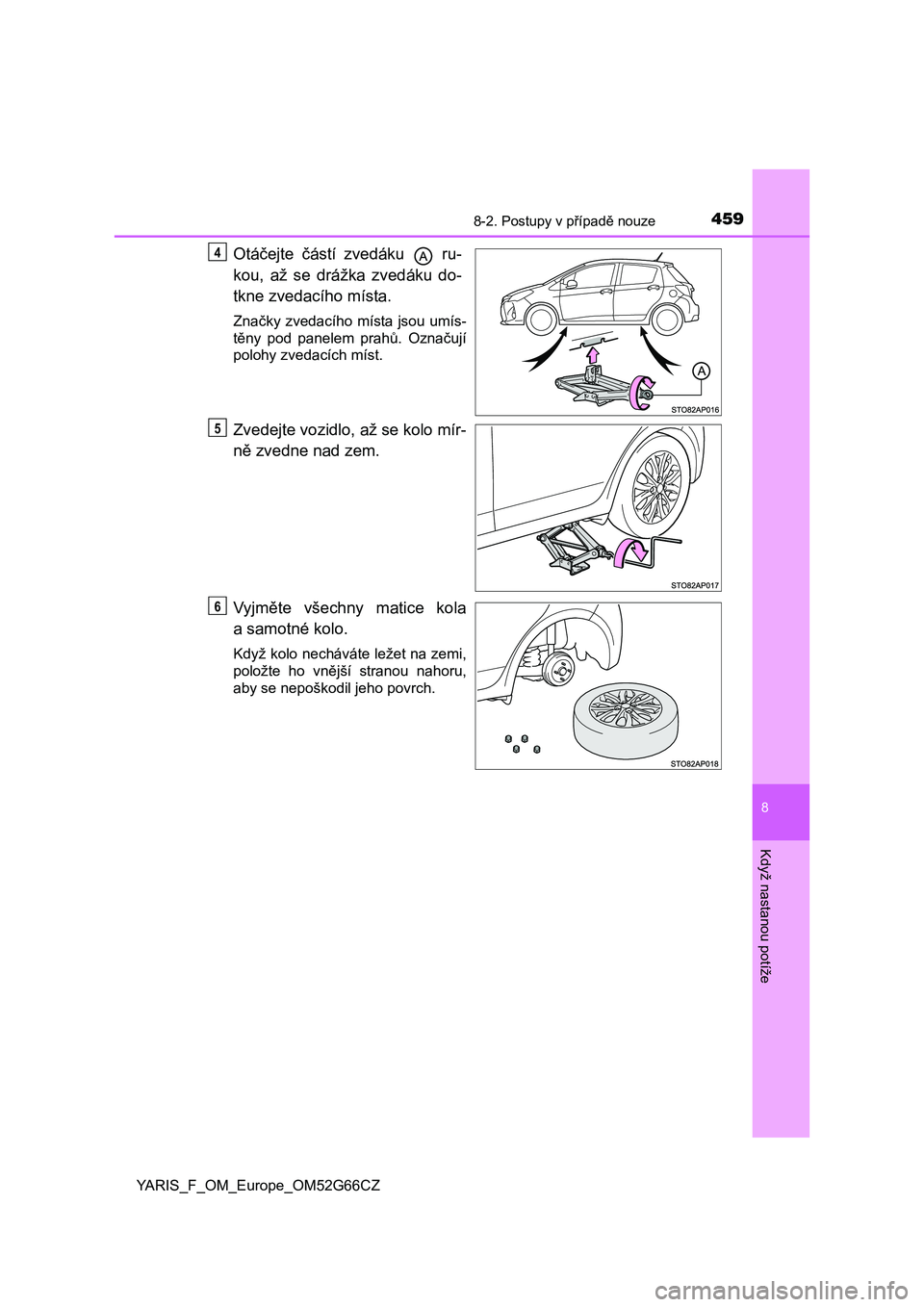

Otáčejte částí zvedáku ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

4608-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ

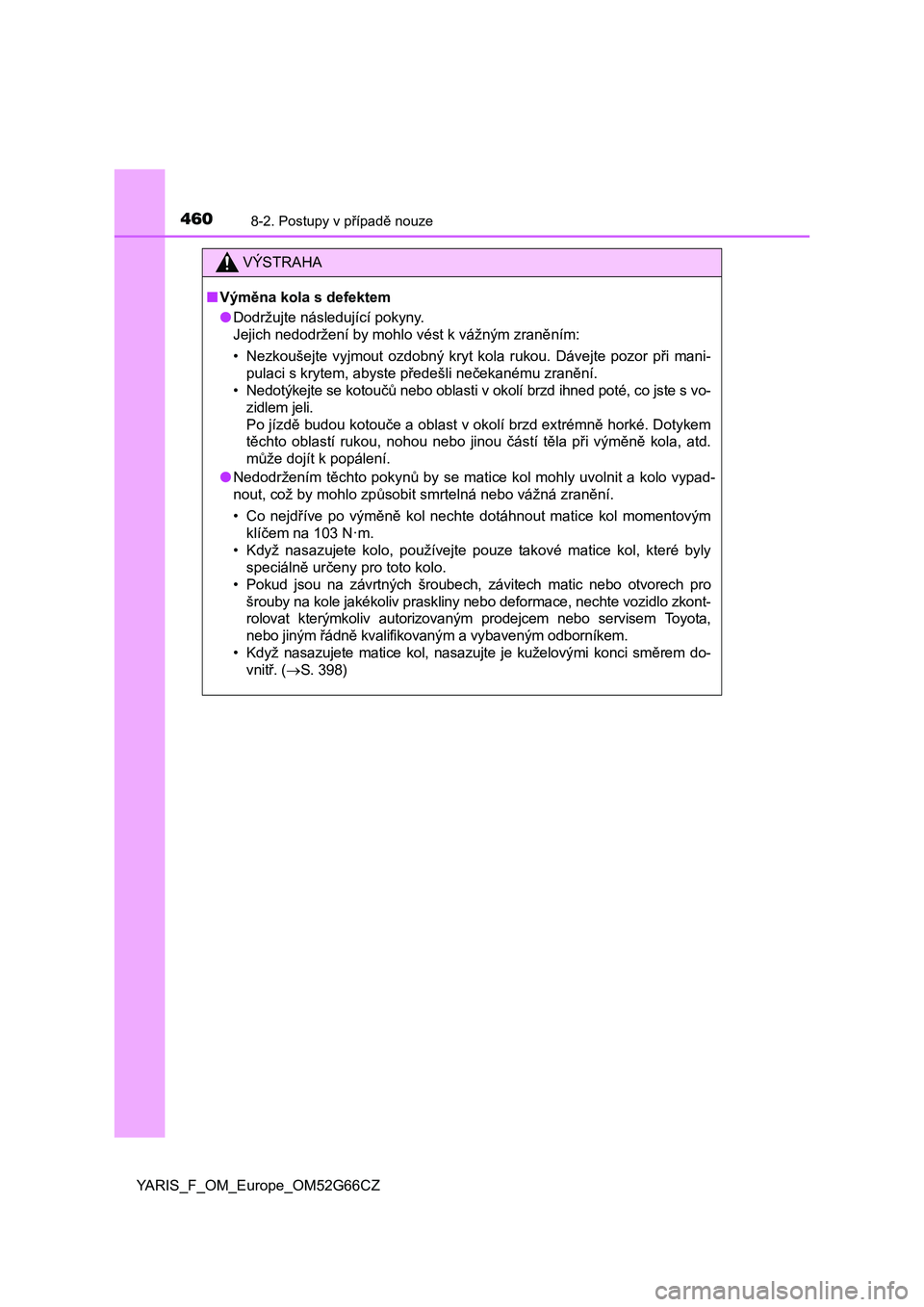

VÝSTRAHA
■Výměna kola s defektem
●Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vo-
zidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N·m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na závrtných šroubech, závitech matic nebo otvorech pro
šrouby na kole jakékoliv praskliny nebo deformace, nechte vozidlo zkont-
rolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 398)
