4618-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo (včetně kom-
paktního rezervního kola), do-
táhněte matice kol, až se
kuželovitá část volně dotkne
sedla disku kola.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovi-
tá část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.

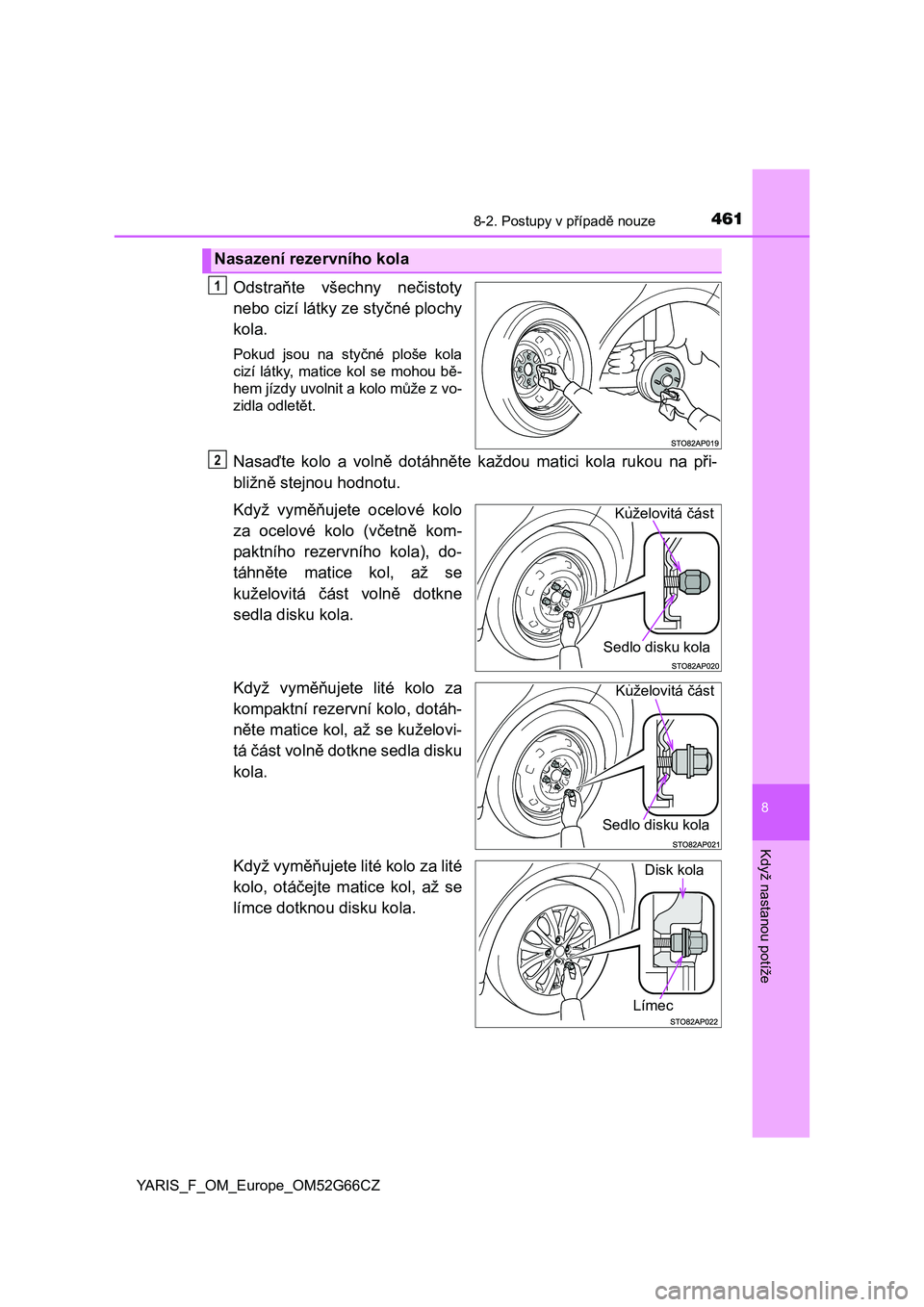

Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Kuželovitá část
Sedlo disku kola
Disk kola
Límec

4628-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ

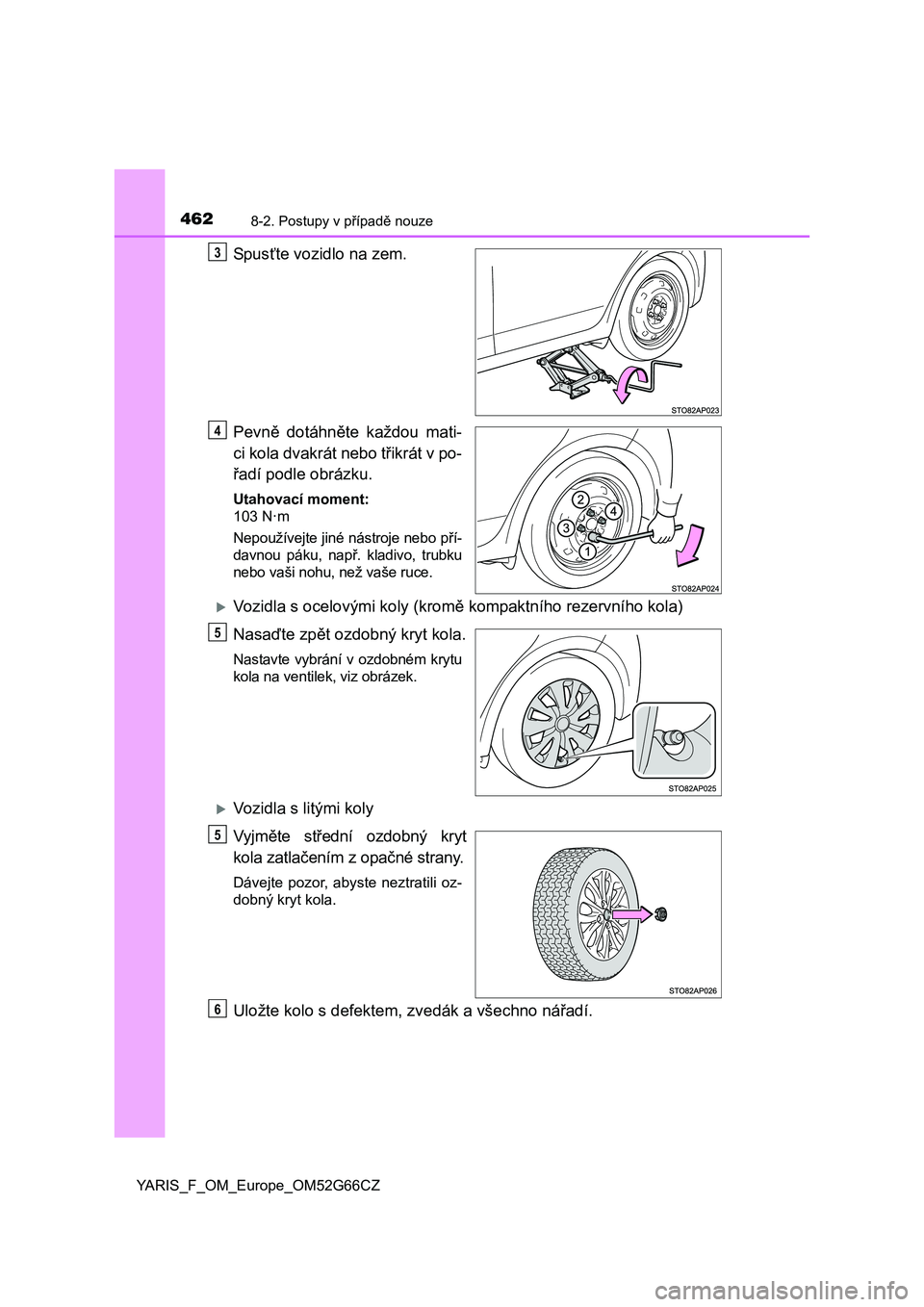

Sp usťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N·m
Nepoužívejte jiné nástroje nebo pří-
davnou páku, např. kladivo, trubku
nebo vaši nohu, než vaše ruce.
Vozidla s ocelovými koly (kromě kompaktního rezervního kola)
Nasaďte zpět ozdobný kryt kola.
Nastavte vybrání v ozdobném krytu
kola na ventilek, viz obrázek.
Vozidla s litými koly
Vyjměte střední ozdobný kryt
kola zatlačením z opačné strany.
Dávejte pozor, abyste neztratili oz-
dobný kryt kola.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
5
6

4638-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 517)
■Po dokončení výměny kola (vozidla s výstražným systémem tlaku pneu-
matik)
Výstražný systém tlaku pneumatik musí být vynulován. (S. 383)
■Když používáte rezervní kolo (včetně kompaktního rezervního kola) (vo-
zidla s výstražným systémem tlaku pneumatik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstražného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když nahradíte kolo
s defektem rezervním kolem po rozsvícení výstražné kontrolky tlaku pneuma-
tik, kontrolka zůstane rozsvícená.
■Pokud dojde k defektu pneumatiky předního kola na silnici pokryté sně-
hem nebo ledem
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vo-
zidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

4648-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ

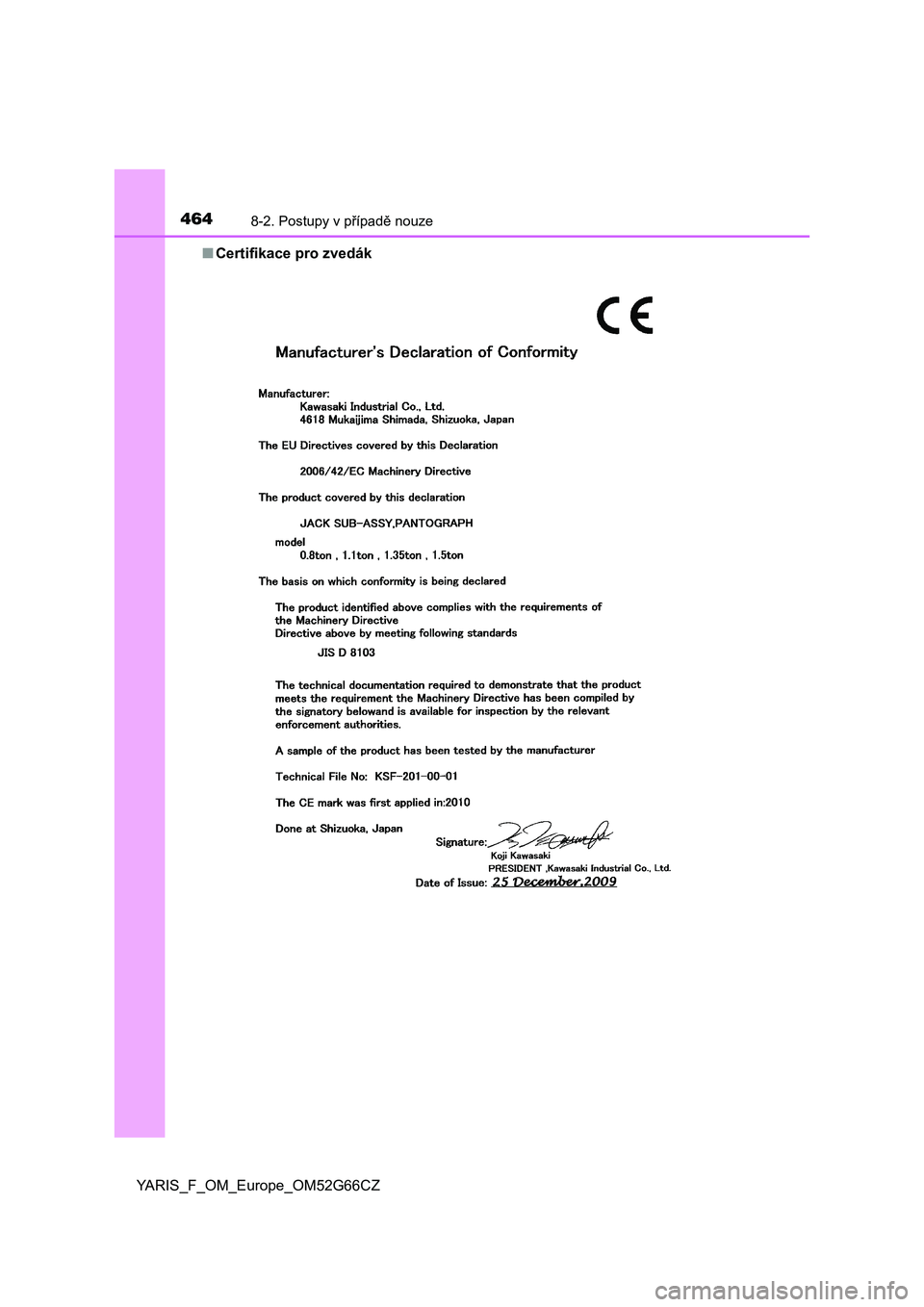

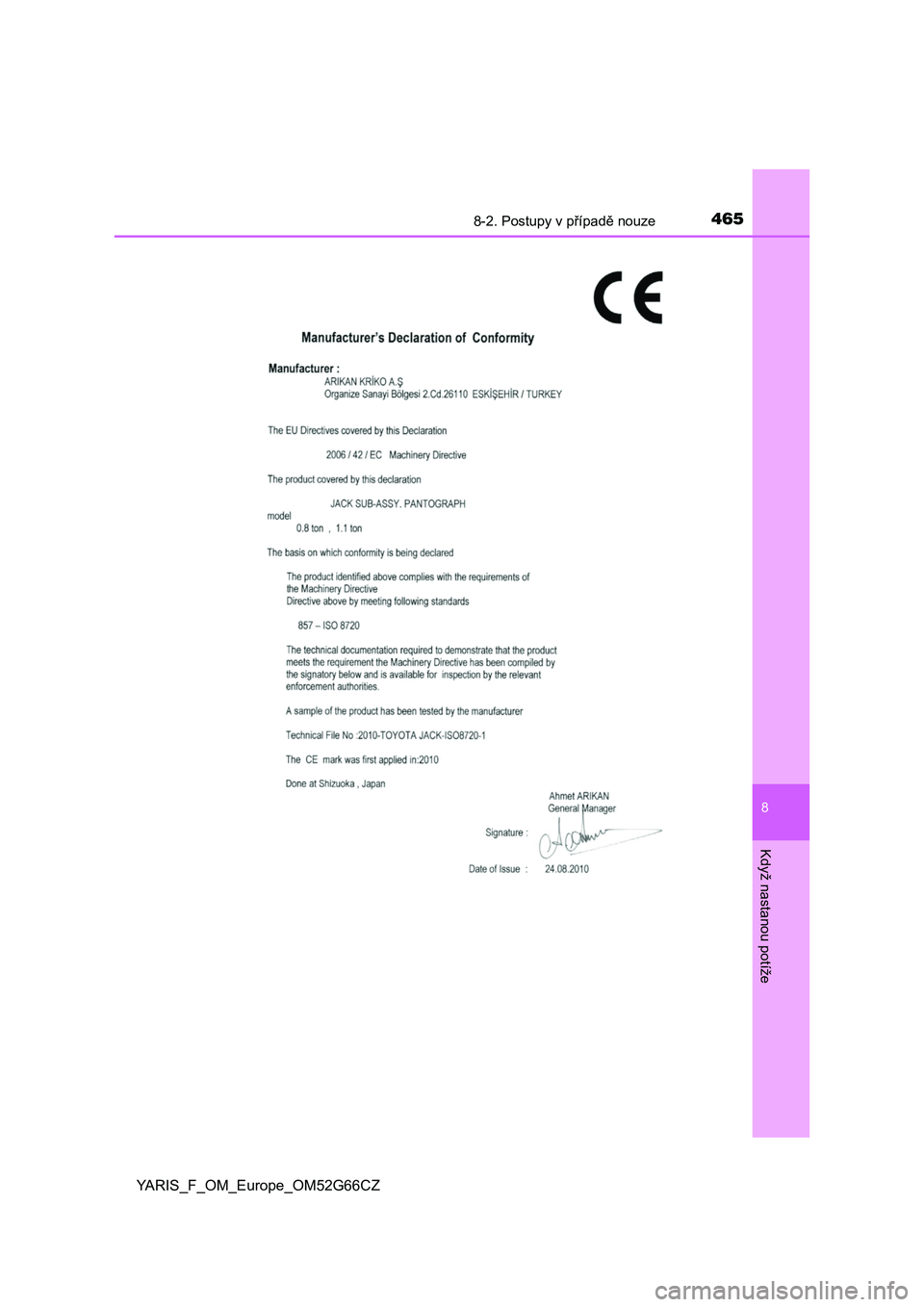

■ Certifikace pro zvedák

4658-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ

4668-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ
VÝSTRAHA
■Když používáte kompaktní rezervní kolo
●Pamatujte, že vaše dodané kompaktní rezervní kolo je speciálně určeno
pro použití na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo
na jiném vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Když ukládáte kompaktní rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi kompaktní re-
zervní kolo a karoserii vozidla.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
■Když je namontováno kompaktní rezervní kolo
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
●ABS
●Brzdový asistent
●VSC (je-li ve výbavě)
●TRC (je-li ve výbavě)
●PCS (Přednárazový bezpečnostní systém) (je-li ve výbavě)
●
LDA (Varování před opuštěním jízdního pruhu) (je-li ve výbavě)
●Automatická dálková světla (jsou-li ve výbavě)
●Tempomat (je-li ve výbavě)
●Navigační systém (je-li ve výbavě)
●EPS (Elektrický posilovač řízení)
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného nebo váž-
ného zranění.

4678-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ

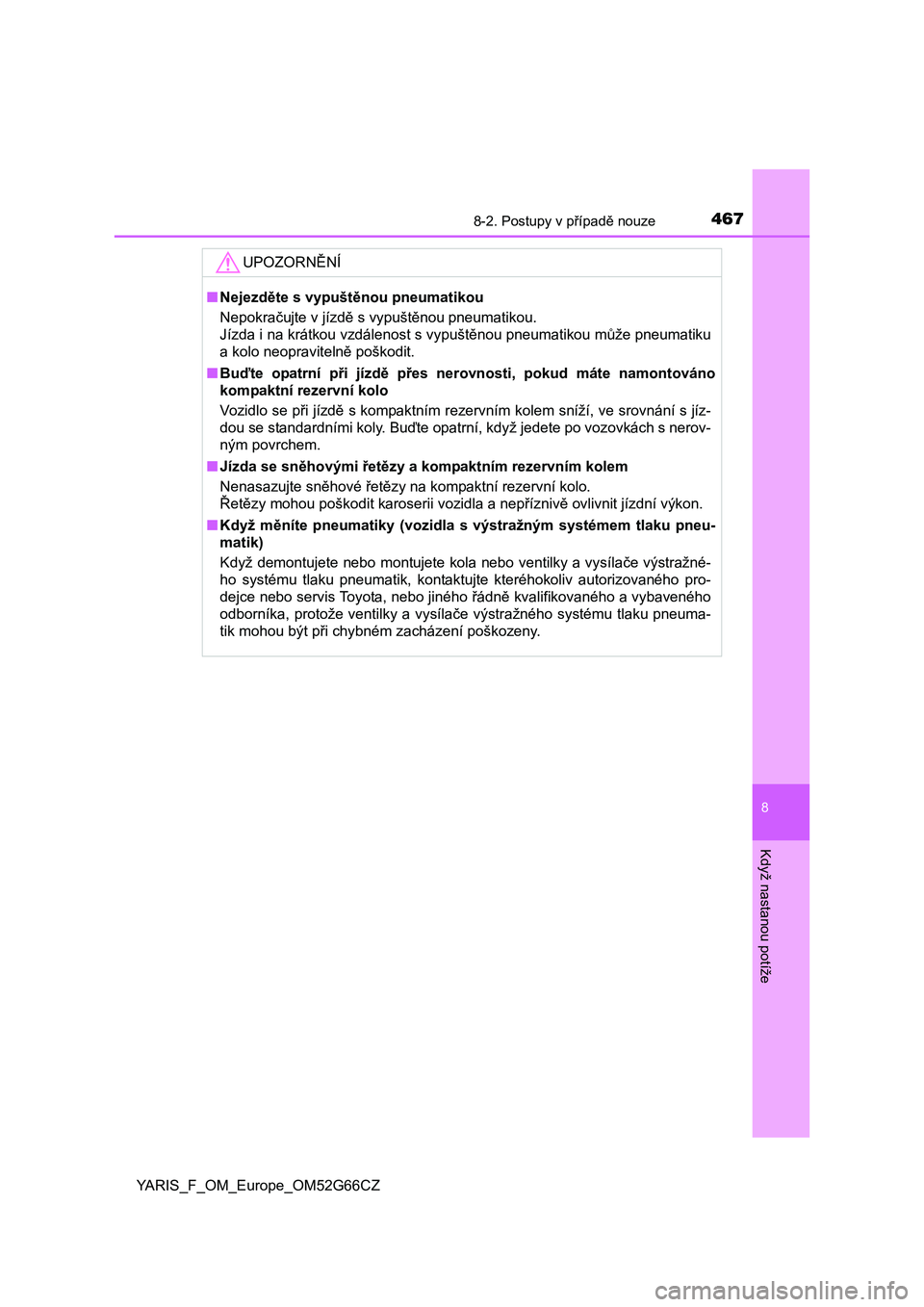

UPOZORNĚNÍ
■Nejezděte s vypuštěnou pneumatikou
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit.
■Buďte opatrní při jízdě přes nerovnosti, pokud máte namontováno
kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jíz-
dou se standardními koly. Buďte opatrní, když jedete po vozovkách s nerov-
ným povrchem.
■Jízda se sněhovými řetězy a kompaktním rezervním kolem
Nenasazujte sněhové řetězy na kompaktní rezervní kolo.
Řetězy mohou poškodit karoserii vozidla a nepříznivě ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla s výstražným systémem tlaku pneu-
matik)
Když demontujete nebo montujete kola nebo ventilky a vysílače výstražné-
ho systému tlaku pneumatik, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka, protože ventilky a vysílače výstražného systému tlaku pneuma-
tik mohou být při chybném zacházení poškozeny.

4688-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ

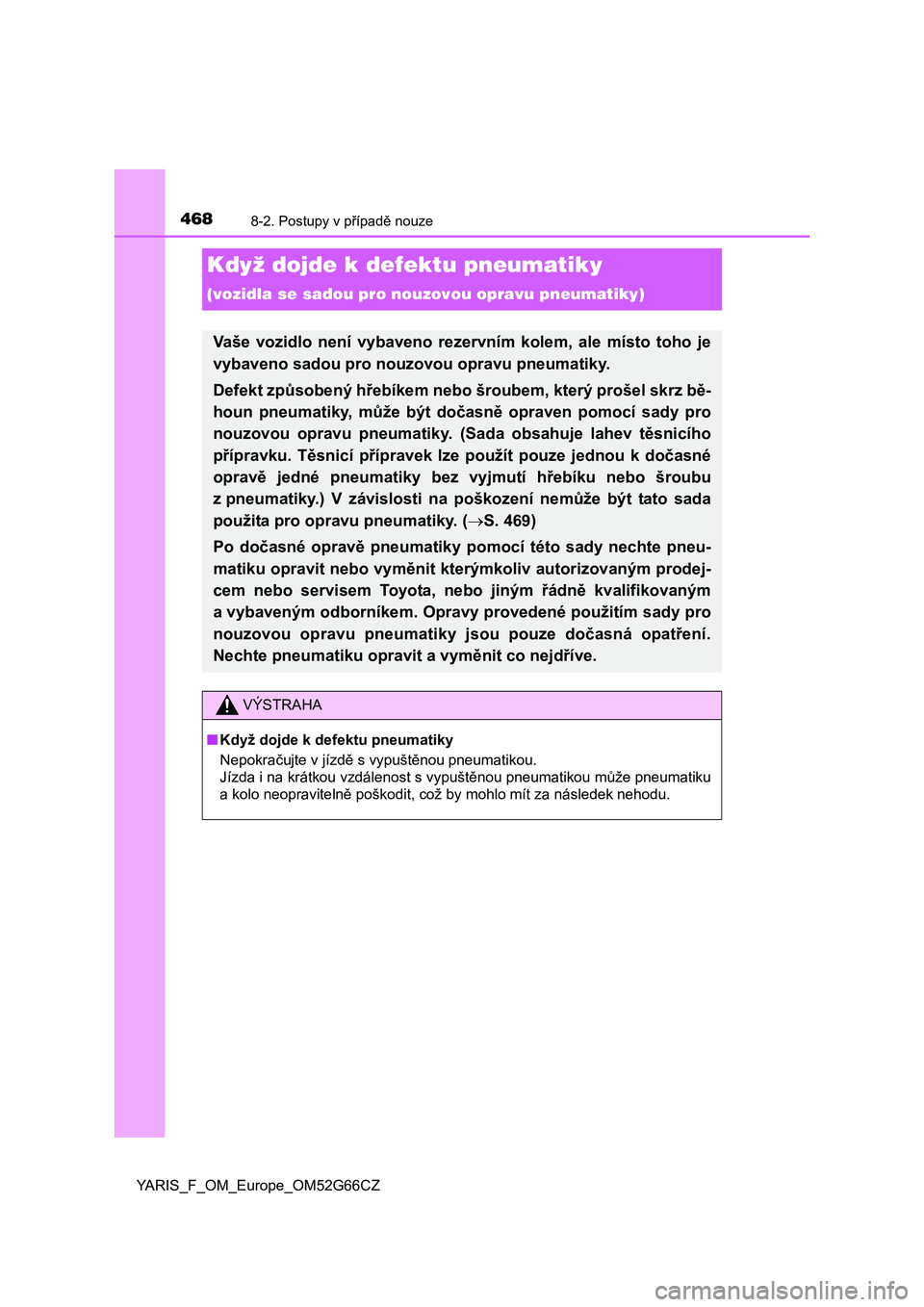

Když dojde k defektu pneumatiky
(vozidla se sadou pro nouzovou opravu pneumatiky)
Vaše vozidlo není vybaveno rezervním kolem, ale místo toho je
vybaveno sadou pro nouzovou opravu pneumatiky.
Defekt způsobený hřebíkem nebo šroubem, který prošel skrz bě-
houn pneumatiky, může být dočasně opraven pomocí sady pro
nouzovou opravu pneumatiky. (Sada obsahuje lahev těsnicího
přípravku. Těsnicí přípravek lze použít pouze jednou k dočasné
opravě jedné pneumatiky bez vyjmutí hřebíku nebo šroubu
z pneumatiky.) V závislosti na poškození nemůže být tato sada
použita pro opravu pneumatiky. (S. 469)
Po dočasné opravě pneumatiky pomocí této sady nechte pneu-
matiku opravit nebo vyměnit kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem. Opravy provedené použitím sady pro
nouzovou opravu pneumatiky jsou pouze dočasná opatření.
Nechte pneumatiku opravit a vyměnit co nejdříve.
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.

4698-2. Postupy v případě nouze
8
Když nastanou potíže
YARIS_F_OM_Europe_OM52G66CZ

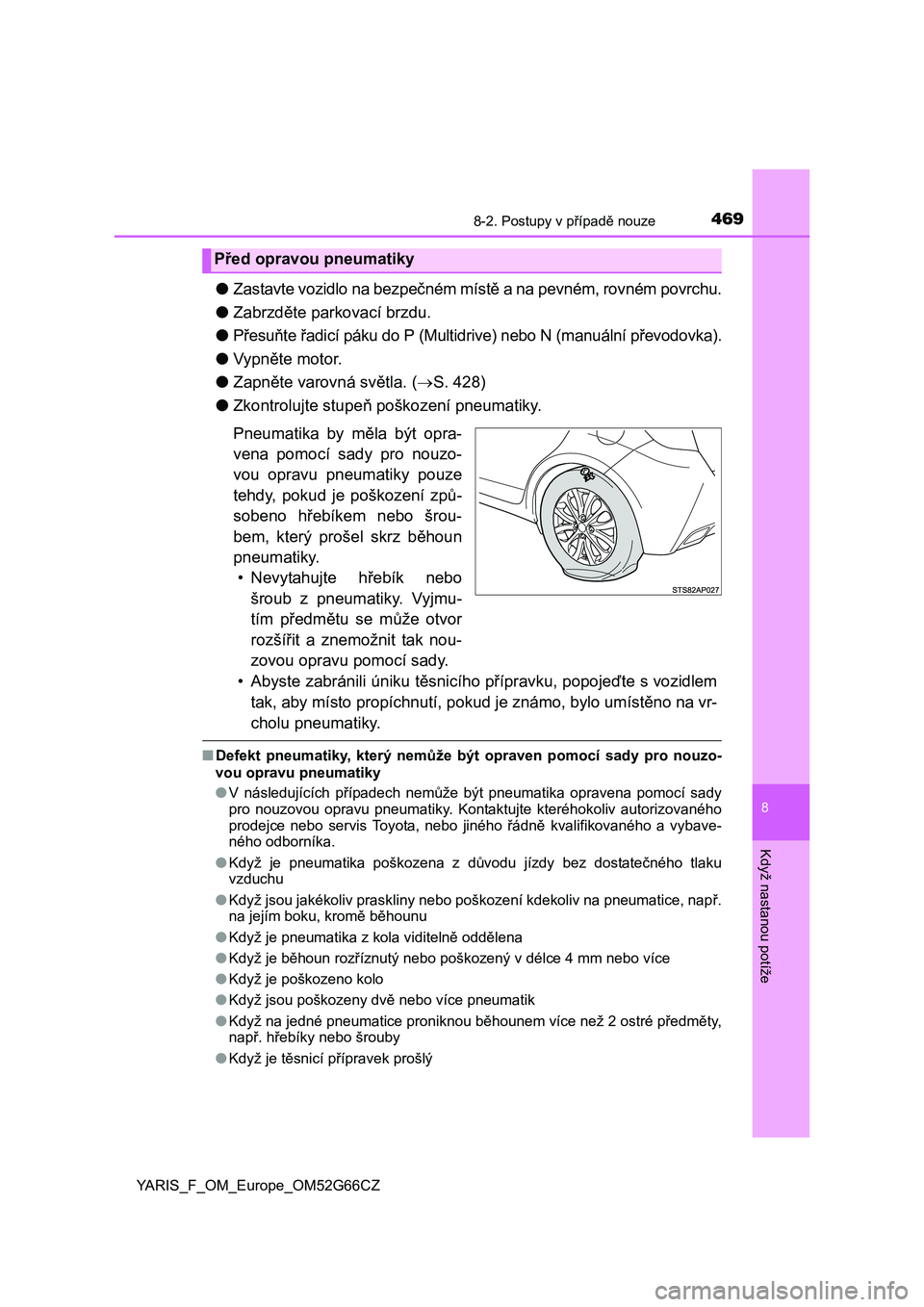

●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●
Přesuňte řadicí páku do P (Multidrive) nebo N (manuální převodovka).
●Vypněte motor.
●Zapněte varovná světla. (S. 428)
●Zkontrolujte stupeň poškození pneumatiky.
Pneumatika by měla být opra-
vena pomocí sady pro nouzo-
vou opravu pneumatiky pouze
tehdy, pokud je poškození způ-
sobeno hřebíkem nebo šrou-
bem, který prošel skrz běhoun
pneumatiky.
• Nevytahujte hřebík nebo
šroub z pneumatiky. Vyjmu-
tím předmětu se může otvor
rozšířit a znemožnit tak nou-
zovou opravu pomocí sady.
• Abyste zabránili úniku těsnicího přípravku, popojeďte s vozidlem
tak, aby místo propíchnutí, pokud je známo, bylo umístěno na vr-
cholu pneumatiky.
■Defekt pneumatiky, který nemůže být opraven pomocí sady pro nouzo-
vou opravu pneumatiky
●V následujících případech nemůže být pneumatika opravena pomocí sady
pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybave-
ného odborníka.
●Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
●Když jsou jakékoliv praskliny nebo poškození kdekoliv na pneumatice, např.
na jejím boku, kromě běhounu
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo poškozený v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více pneumatik
●Když na jedné pneumatice proniknou běhounem více než 2 ostré předměty,
např. hřebíky nebo šrouby
●Když je těsnicí přípravek prošlý
Před opravou pneumatiky

4708-2. Postupy v případě nouze
YARIS_F_OM_Europe_OM52G66CZ
*: Použijte zvedák, kliku zvedáku a klíč na matice kol. (je-li ve výbavě)
(S. 454) Zvedák, kliku zvedáku a klíč na matice kol si můžete zakoupit
u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo u ji-
ného řádně kvalifikovaného a vybaveného odborníka.

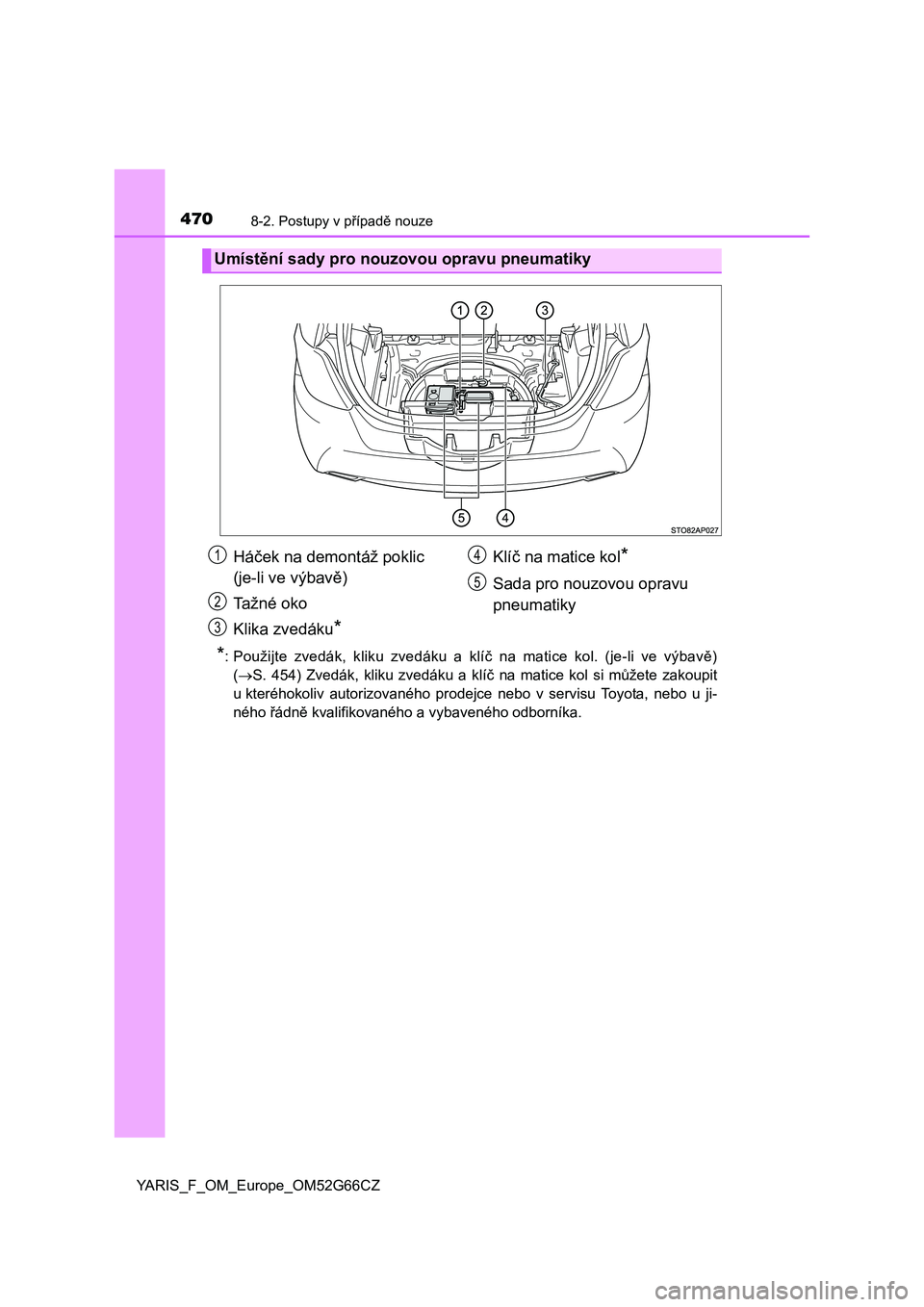

Umístění sady pro nouzovou opravu pneumatiky
Háček na demontáž poklic
(je-li ve výbavě)
Tažné oko
Klika zvedáku
*
Klíč na matice kol*
Sada pro nouzovou opravu
pneumatiky
1
2
3
4
5
