3417-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G66FI

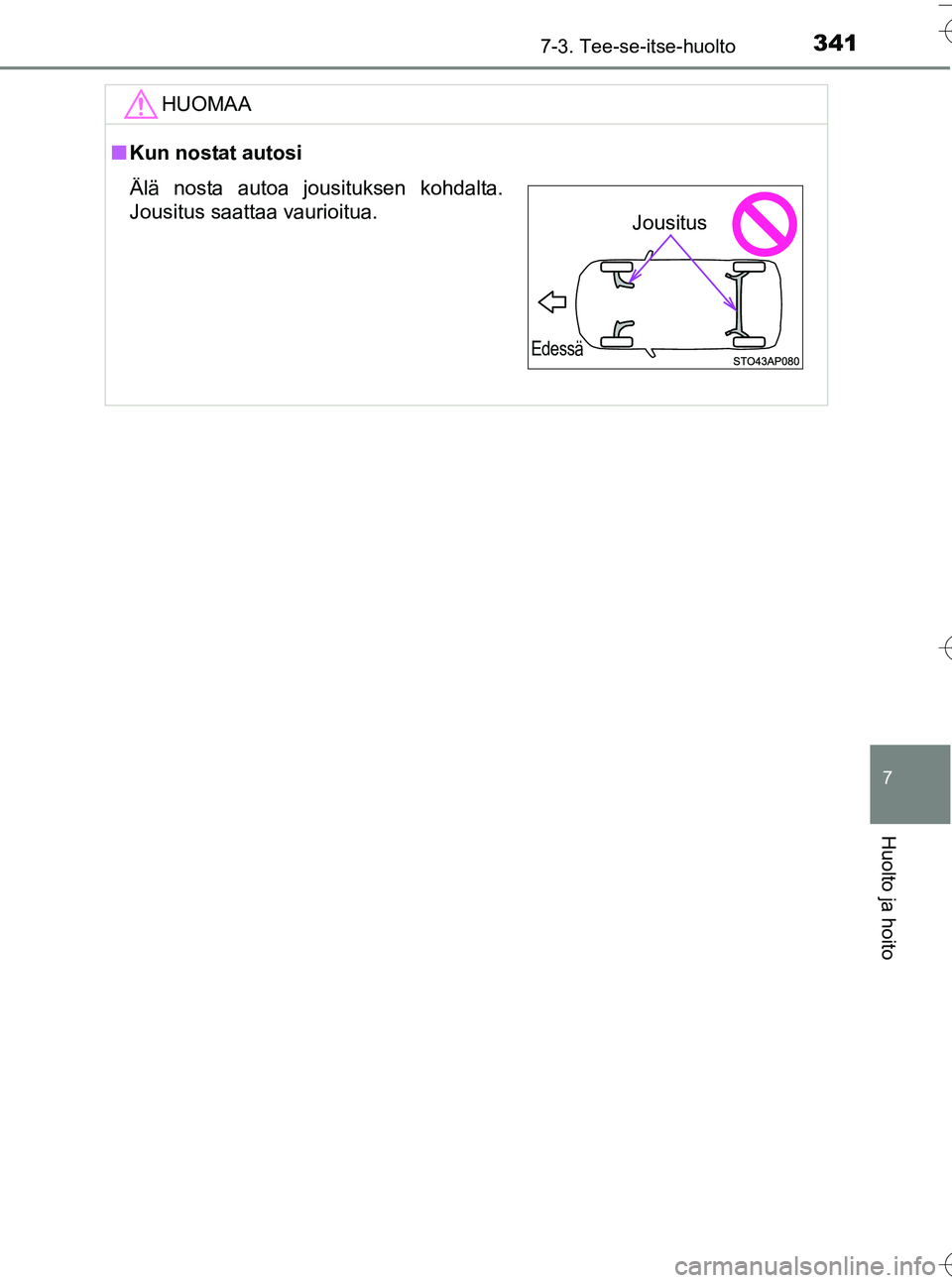

HUOMAA
nKun nostat autosi
Älä nosta autoa jousituksen kohdalta.
Jousitus saattaa vaurioitua.
Edessä
Jousitus
OM52G66FI.book Page 341 Tuesday, September 6, 2016 3:31 PM

3427-3. Tee-se-itse-huolto
OM52G66FI

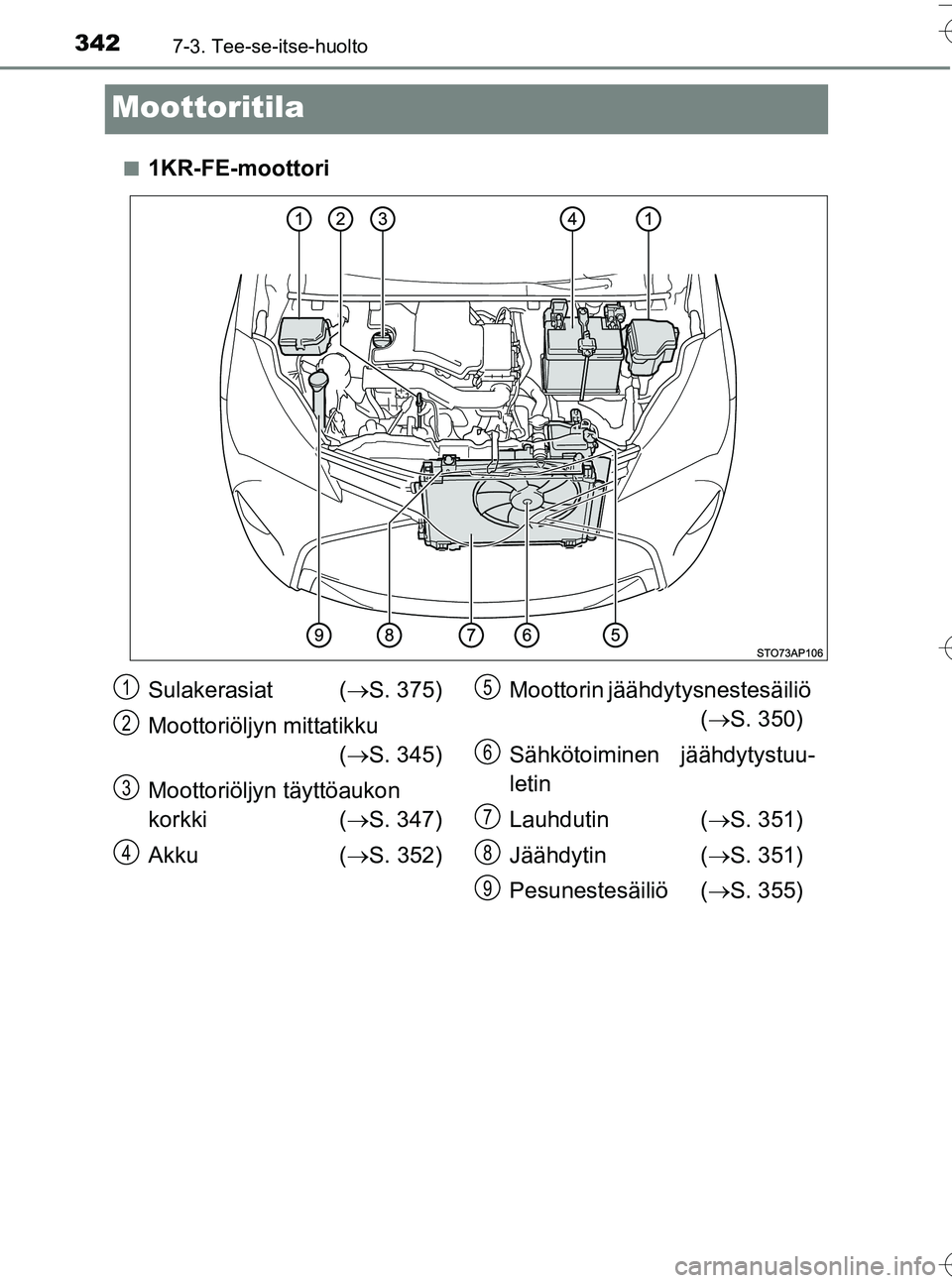

Moottoritila
n1KR-FE-moottori
Sulakerasiat (S. 375)
Moottoriöljyn mittatikku ( S. 345)
Moottoriöljyn täyttöaukon
korkki ( S. 347)
Akku ( S. 352) Moottorin jäähdy
tysnestesäiliö
( S. 350)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( S. 351)
Jäähdytin ( S. 351)
Pesunestesäiliö ( S. 355)1
2
3
4
5
6
7
8
9
OM52G66FI.book Page 342 Tuesday, September 6, 2016 3:31 PM

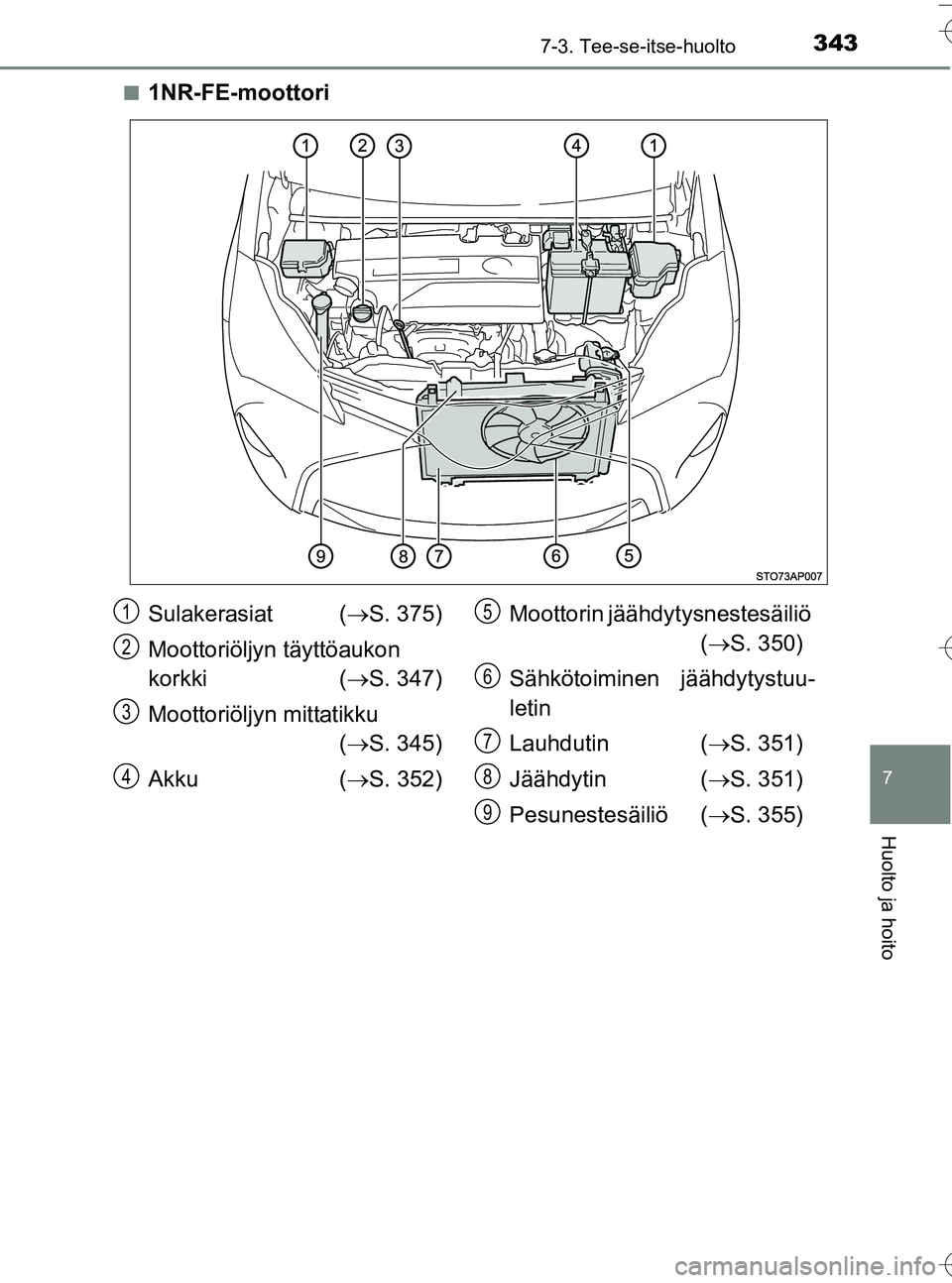

3437-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G66FIn
1NR-FE-moottori
Sulakerasiat (
S. 375)
Moottoriöljyn täyttöaukon
korkki ( S. 347)
Moottoriöljyn mittatikku ( S. 345)
Akku ( S. 352) Moottorin jäähdy
tysnestesäiliö
( S. 350)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( S. 351)
Jäähdytin ( S. 351)
Pesunestesäiliö ( S. 355)1
2
3
4
5
6
7
8
9
OM52G66FI.book Page 343 Tuesday, September 6, 2016 3:31 PM

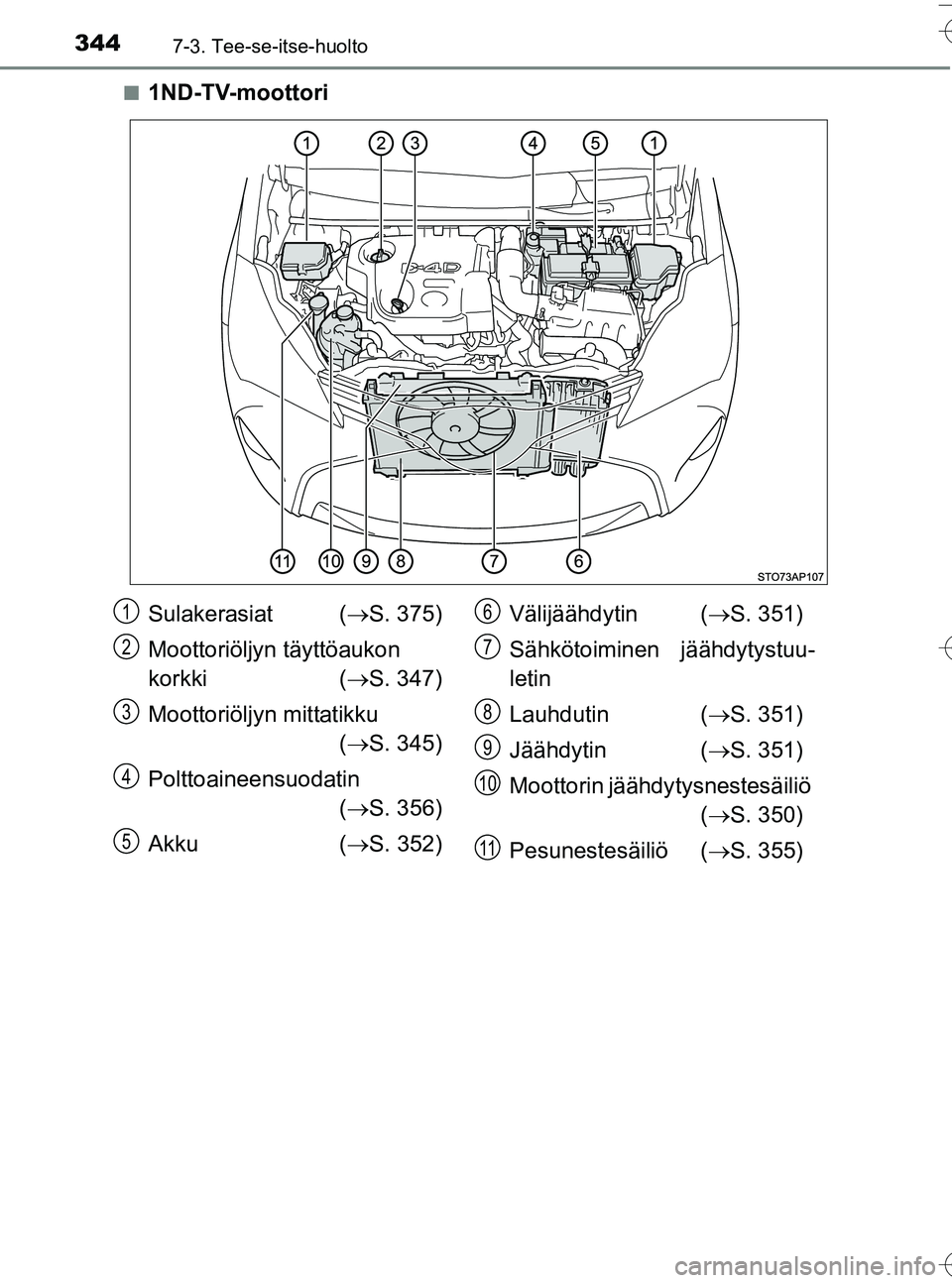

3447-3. Tee-se-itse-huolto
OM52G66FIn
1ND-TV-moottori
Sulakerasiat (
S. 375)
Moottoriöljyn täyttöaukon
korkki ( S. 347)
Moottoriöljyn mittatikku ( S. 345)
Polttoaineensuodatin ( S. 356)
Akku ( S. 352) Välijäähdytin (
S. 351)
Sähkötoiminen jäähdytystuu-
letin
Lauhdutin ( S. 351)
Jäähdytin ( S. 351)
Moottorin jäähdy tysnestesäiliö
( S. 350)
Pesunestesäiliö ( S. 355)1
2
3
4
5
6
7
8
9
10
11
OM52G66FI.book Page 344 Tuesday, September 6, 2016 3:31 PM

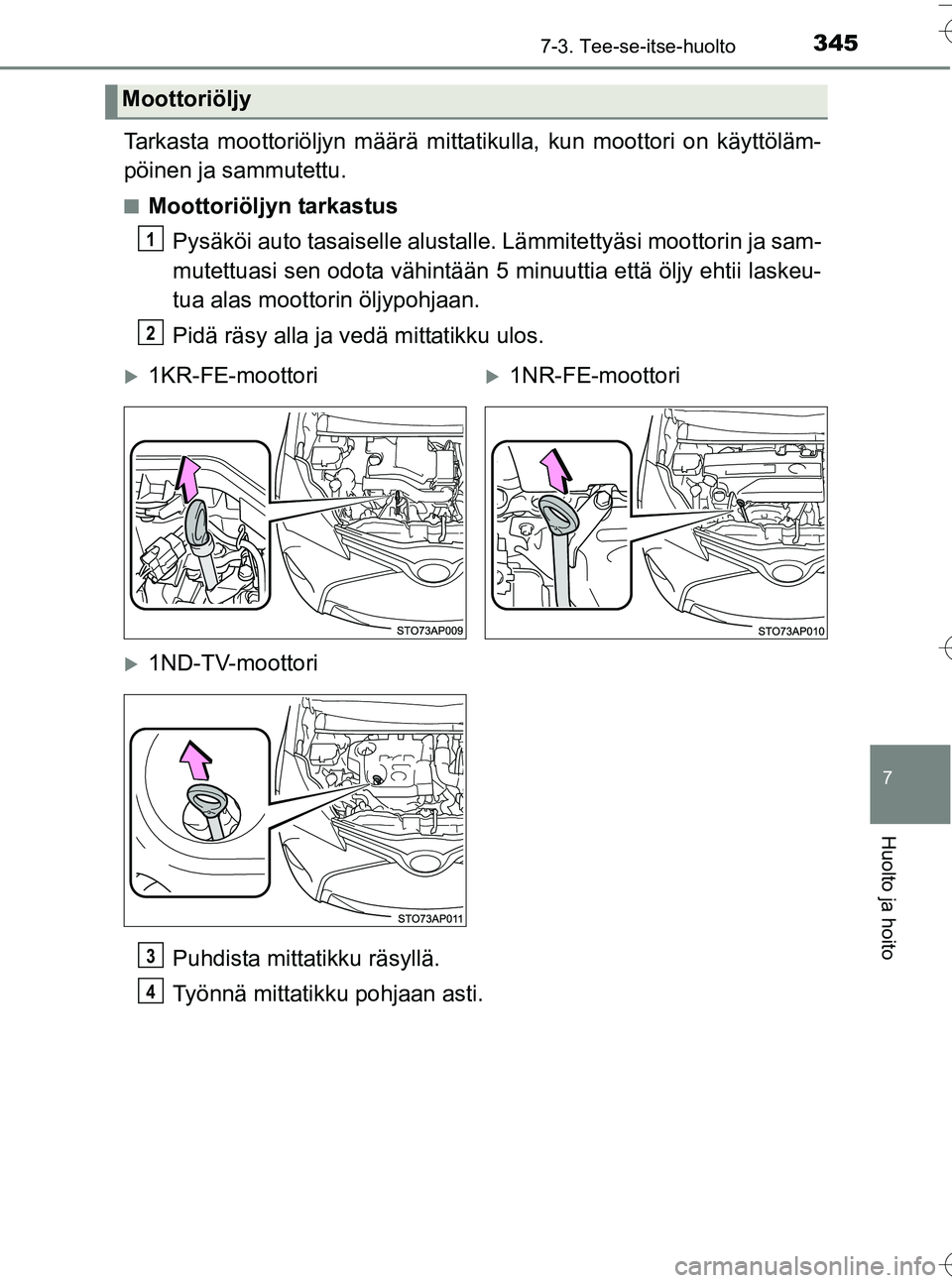

3457-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G66FI
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi sen odota vähintään 5 minuuttia että öljy ehtii laskeu-
tua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Moottoriöljy
1
2
1KR-FE-moottori1NR-FE-moottori
1ND-TV-moottori
3
4
OM52G66FI.book Page 345 Tuesday, September 6, 2016 3:31 PM

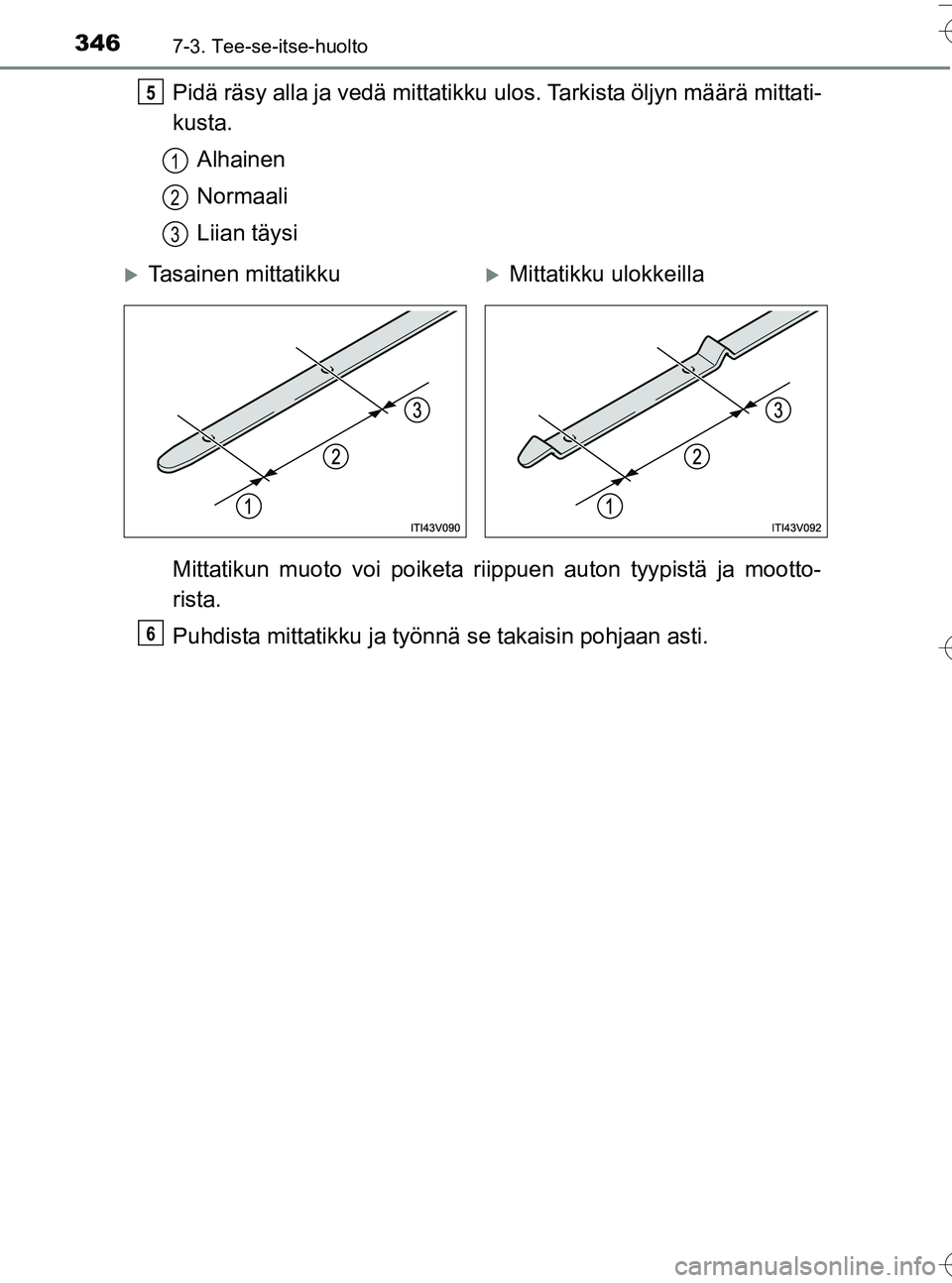

3467-3. Tee-se-itse-huolto
OM52G66FI
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa riippuen auton tyypistä ja mootto-
rista.
Puhdista mittatikku ja työn nä se takaisin pohjaan asti.5
1
2
3
Tasainen mittatikkuMittatikku ulokkeilla
6
OM52G66FI.book Page 346 Tuesday, September 6, 2016 3:31 PM

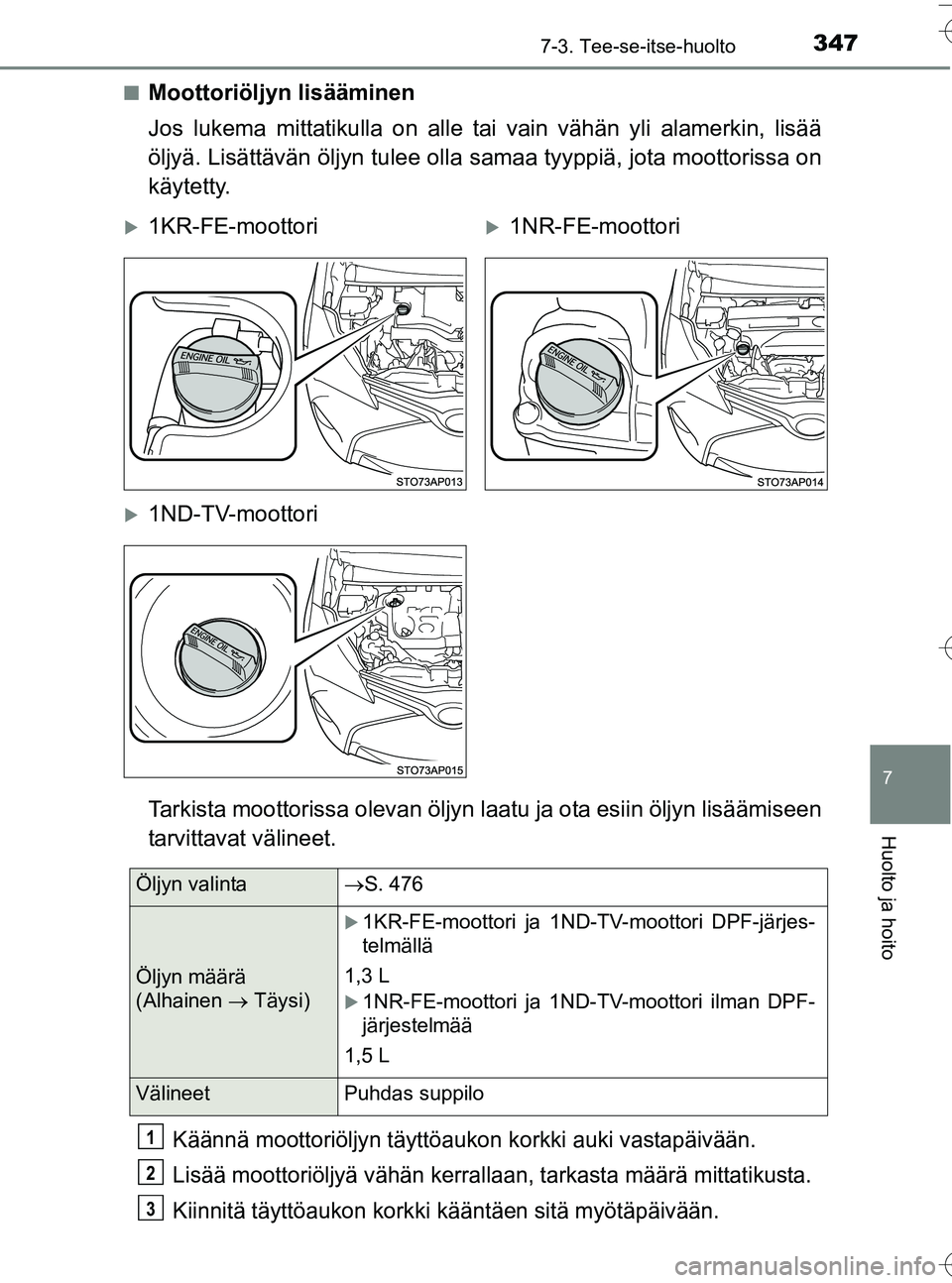

3477-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G66FIn
Moottoriöljyn lisääminen
Jos lukema mittatikulla on alle ta
i vain vähän yli alamerkin, lisää
öljyä. Lisättävän öljyn tulee olla samaa tyyppiä, jota moottorissa on
käytetty.
Tarkista moottorissa olevan öljyn l aatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöauko n korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerrallaan, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
1KR-FE-moottori1NR-FE-moottori
1ND-TV-moottori
Öljyn valintaS. 476
Öljyn määrä
(Alhainen  Täysi)
1KR-FE-moottori ja 1ND-TV-moottori DPF-järjes-
telmällä
1,3 L
1NR-FE-moottori ja 1ND-TV-moottori ilman DPF-
järjestelmää
1,5 L
Välineet Puhdas suppilo
1
2
3
OM52G66FI.book Page 347 Tuesday, September 6, 2016 3:31 PM

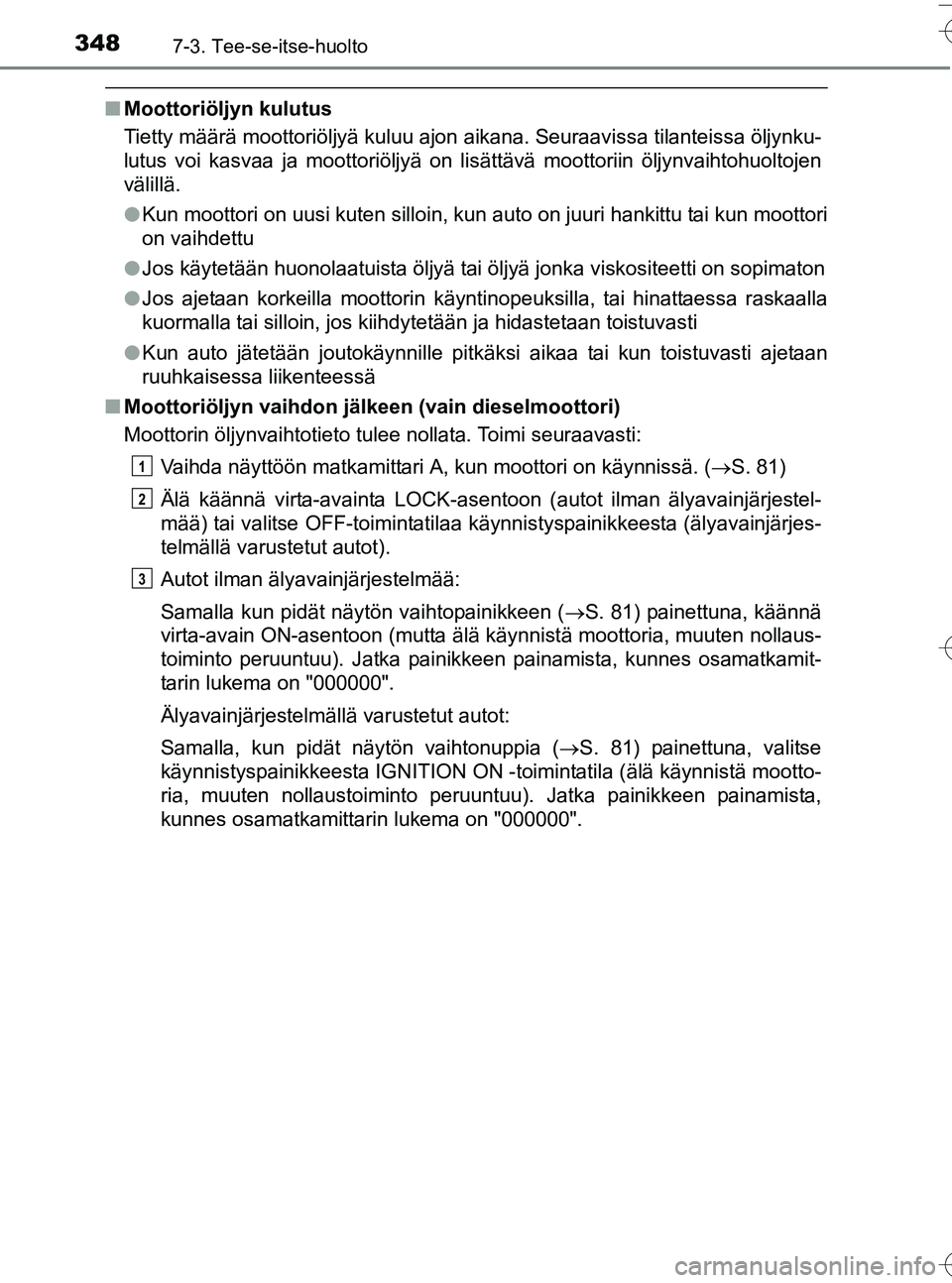

3487-3. Tee-se-itse-huolto
OM52G66FI
nMoottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä on lisättävä moottoriin öljy\
nvaihtohuoltojen
välillä.
lKun moottori on uusi kuten silloin, kun auto on juuri hankittu tai kun moottori
on vaihdettu
l Jos käytetään huonolaatuista öljyä tai öljyä jonka viskositeetti on sopimaton
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai hinattaessa raskaalla
kuormalla tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Kun auto jätetään joutokäynnille pitkäksi aikaa tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
n Moottoriöljyn vaihdon jäl keen (vain dieselmoottori)
Moottorin öljynvaihtotieto tulee nollata. Toimi seuraavasti:
Vaihda näyttöön matkamittari A, kun moottori on käynnissä. ( S. 81)
Älä käännä virta-avainta LOCK-asentoon (autot ilman älyavainjärjestel-
mää) tai valitse OFF-toimintatilaa kä ynnistyspainikkeesta (älyavainjärjes-
telmällä varustetut autot).
Autot ilman älyavainjärjestelmää:
Samalla kun pidät näytön vaihtopainikkeen ( S. 81) painettuna, käännä
virta-avain ON-asentoon (mutta älä käynnistä moottoria, muuten nollaus-
toiminto peruuntuu). Jatka painikkeen painamista, kunnes osamatkamit-
tarin lukema on "000000".
Älyavainjärjestelmällä varustetut autot:
Samalla, kun pidät näytön vaihtonuppia ( S. 81) painettuna, valitse
käynnistyspainikkeesta IGNITION ON -toimintatila (älä käynnistä mootto-
ria, muuten nollaustoiminto peruuntuu). Jatka painikkeen painamista,
kunnes osamatkamittarin lukema on "000000".
1
2
3
OM52G66FI.book Page 348 Tuesday, September 6, 2016 3:31 PM

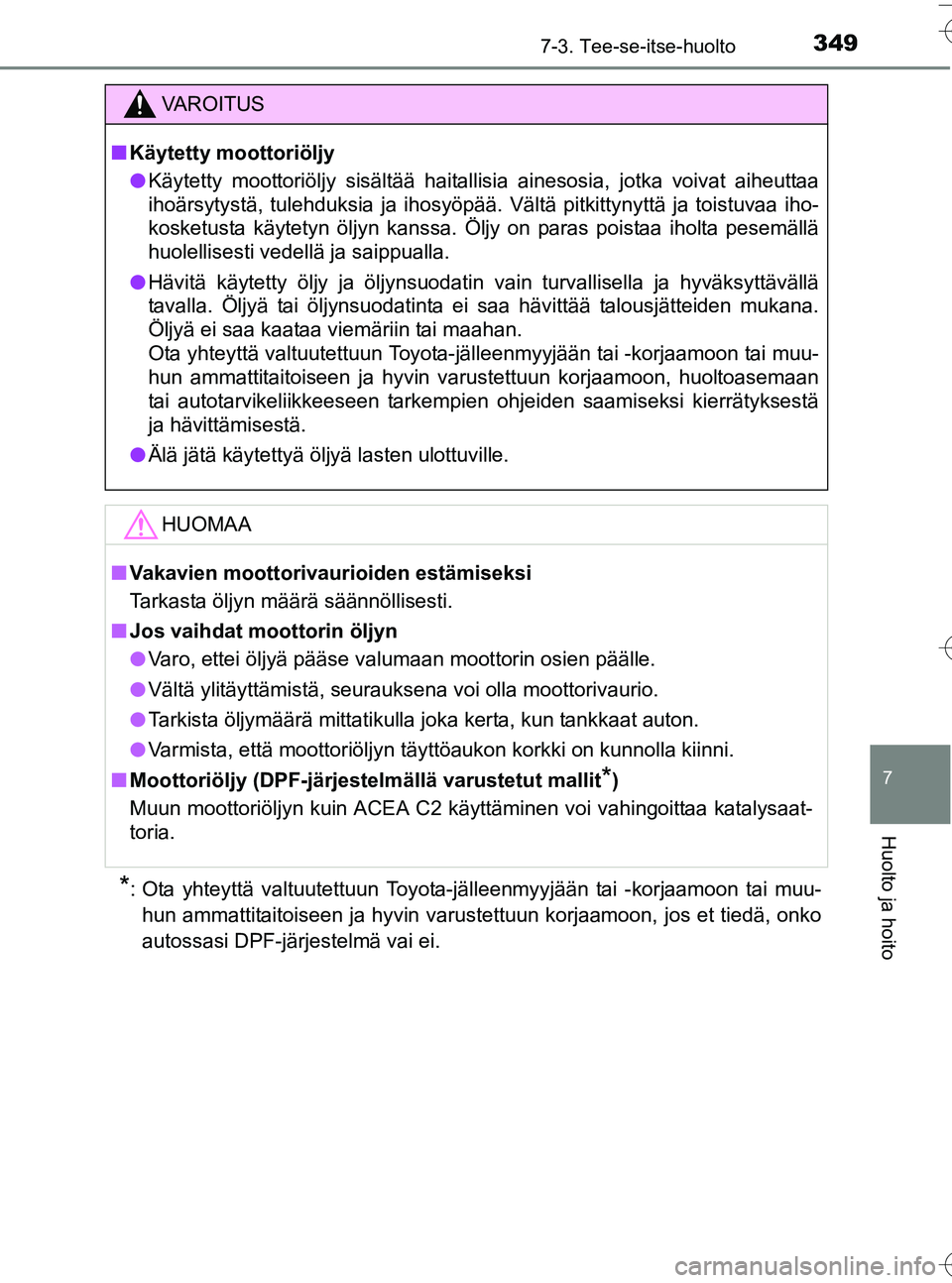

3497-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G66FI
*: Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-hun ammattitaitoiseen ja hyvin varustettuun korjaamoon, jos et tiedä, onko
autossasi DPF-järjestelmä vai ei.
VA R O I T U S
n Käytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa iho-
kosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon, huoltoasemaan
tai autotarvikeliikkeeseen tarkempien ohjeiden saamiseksi kierrätyksestä
ja hävittämisestä.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
n Moottoriöljy (DPF-järjestelmällä varustetut mallit
*)
Muun moottoriöljyn kuin ACEA C2 käyttäminen voi vahingoittaa katalysaat-
toria.
OM52G66FI.book Page 349 Tuesday, September 6, 2016 3:31 PM

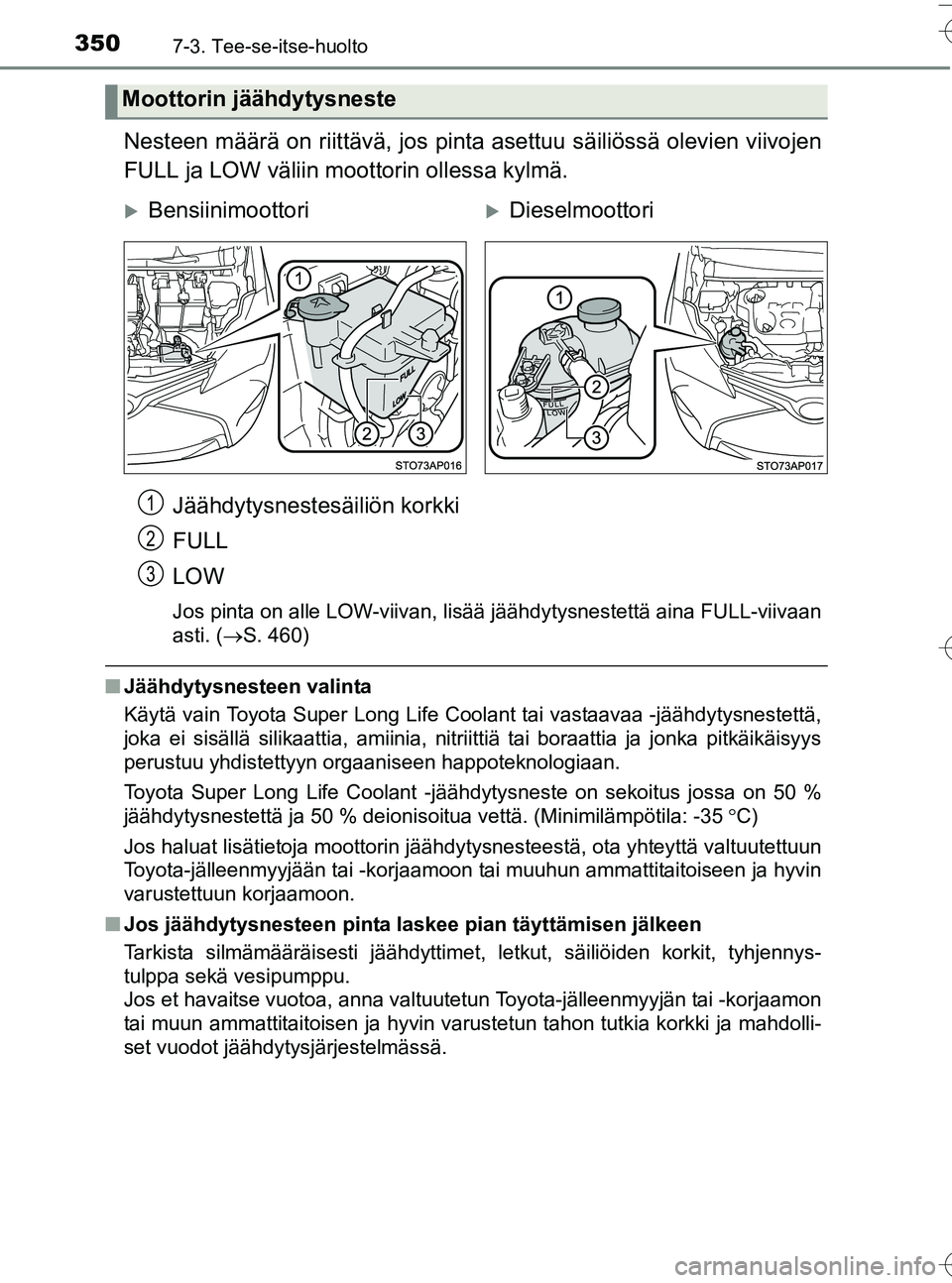

3507-3. Tee-se-itse-huolto
OM52G66FI
Nesteen määrä on riittävä, jos pinta asettuu säiliössä olevien viivojen
FULL ja LOW väliin moottorin ollessa kylmä.
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan, lisää jäähdytysnestettä aina FULL-viivaan
asti. ( S. 460)
nJäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coolant tai vastaavaa -jäähdytysnestettä,
joka ei sisällä silikaattia, amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys
perustuu yhdistettyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on sekoitus jossa on 50 %
jäähdytysnestettä ja 50 % deionisoitua vettä. (Minimiläm\
pötila: -35 C)
Jos haluat lisätietoja moottorin jäähdytysnesteestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
n Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdyttimet, letkut, säiliöiden korkit, tyhjennys-
tulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun tahon tutkia korkki ja mahdolli-
set vuodot jäähdytysjärjestelmässä.
Moottorin jäähdytysneste
BensiinimoottoriDieselmoottori
1
2
3
