TOYOTA YARIS HATCHBACK 2017 Betriebsanleitungen (in German)

4917-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

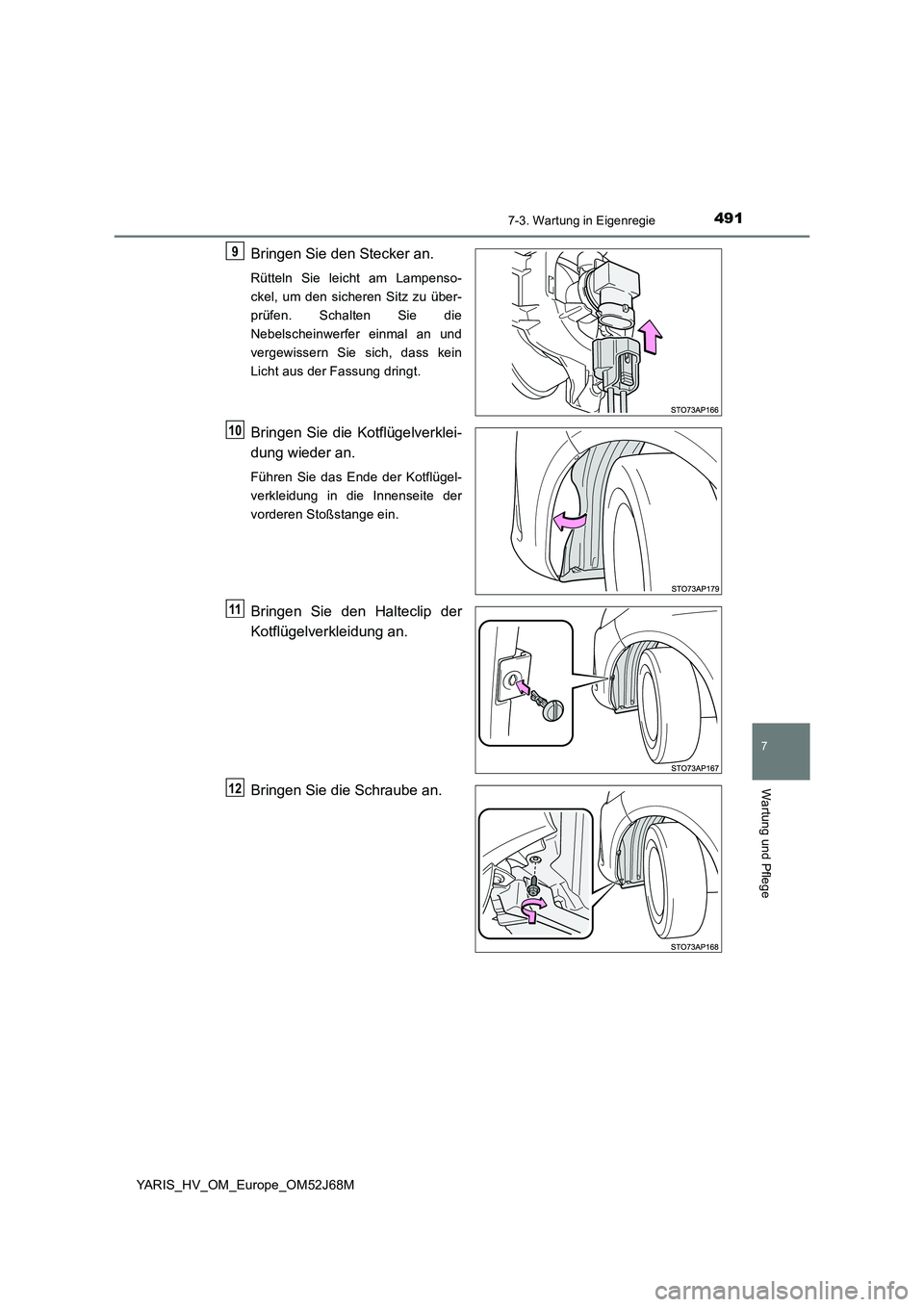

Bringen Sie den Stecker an.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Nebelscheinwerfer einmal an und
vergewissern Sie sich, dass kein
Licht aus der Fassung dringt.
Bringen Sie die Kotflügelverklei-
dung wieder an.
Führen Sie das Ende der Kotflügel-
verkleidung in die Innenseite der
vorderen Stoßstange ein.
Bringen Sie den Halteclip der
Kotflügelverkleidung an.
Bringen Sie die Schraube an.
9
10
11
12

4927-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M■

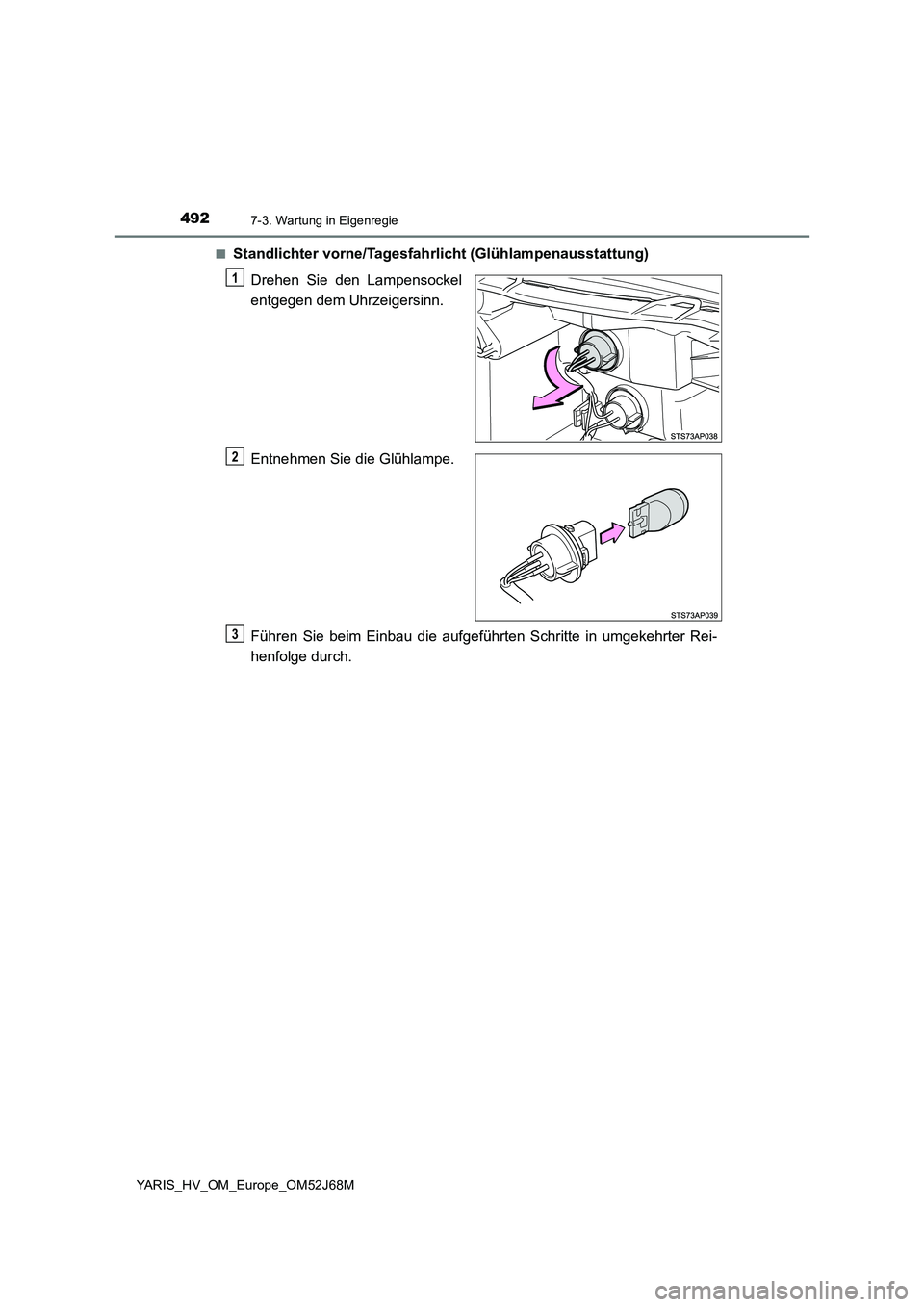

Standlichter vorne/Tagesfahrlicht (Glühlampenausstattung)
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

4937-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M■

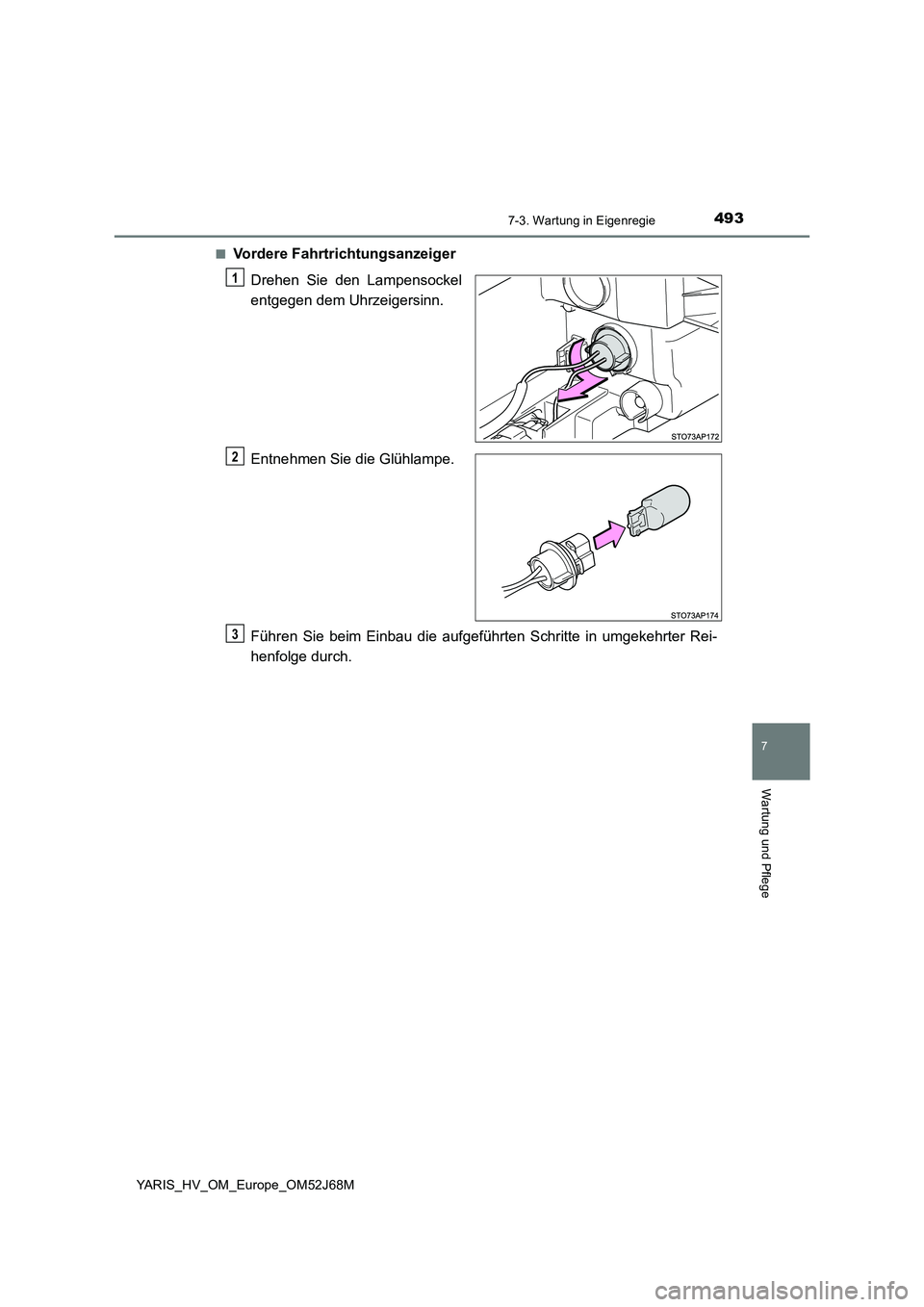

Vordere Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
Führen Sie beim Einbau die aufgeführten Schritte in umgekehrter Rei-
henfolge durch.
1
2
3

4947-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M■

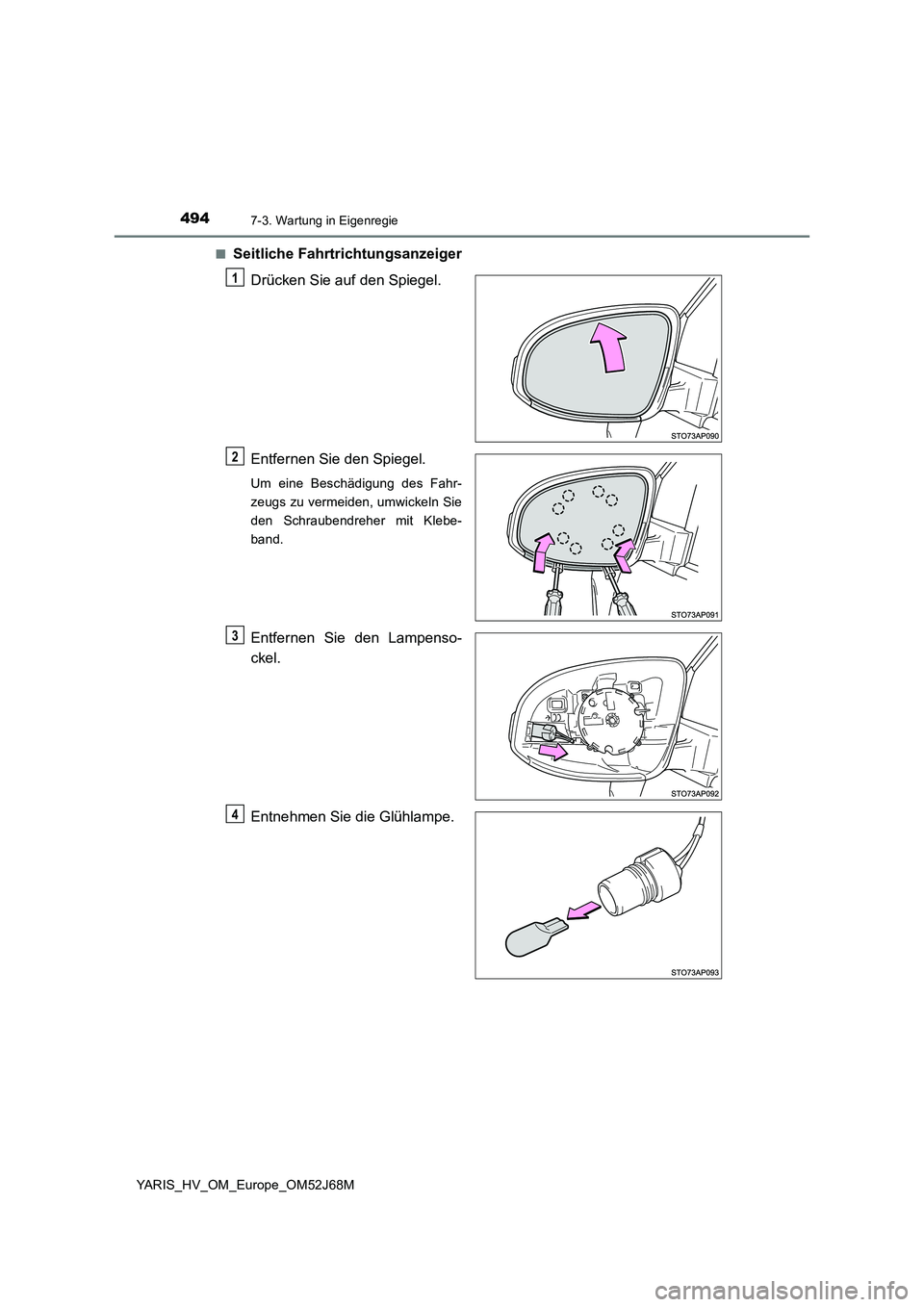

Seitliche Fahrtrichtungsanzeiger
Drücken Sie auf den Spiegel.
Entfernen Sie den Spiegel.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Entfernen Sie den Lampenso-
ckel.
Entnehmen Sie die Glühlampe.
1
2
3
4

4957-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M

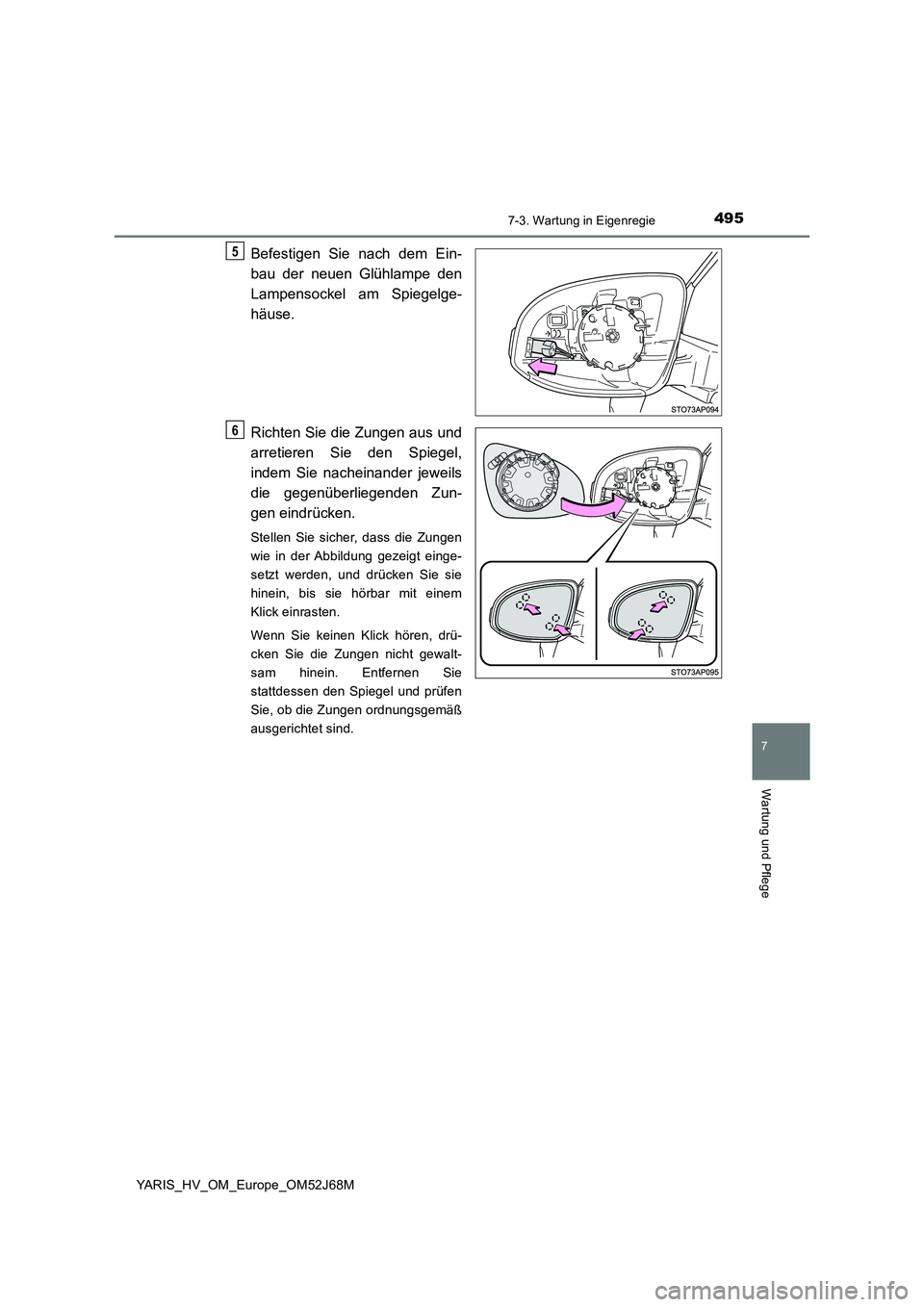

Befestigen Sie nach dem Ein-
bau der neuen Glühlampe den
Lampensockel am Spiegelge-
häuse.
Richten Sie die Zungen aus und
arretieren Sie den Spiegel,
indem Sie nacheinander jeweils
die gegenüberliegenden Zun-
gen eindrücken.
Stellen Sie sicher, dass die Zungen
wie in der Abbildung gezeigt einge-
setzt werden, und drücken Sie sie
hinein, bis sie hörbar mit einem
Klick einrasten.
Wenn Sie keinen Klick hören, drü-
cken Sie die Zungen nicht gewalt-
sam hinein. Entfernen Sie
stattdessen den Spiegel und prüfen
Sie, ob die Zungen ordnungsgemäß
ausgerichtet sind.
5
6

4967-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M■

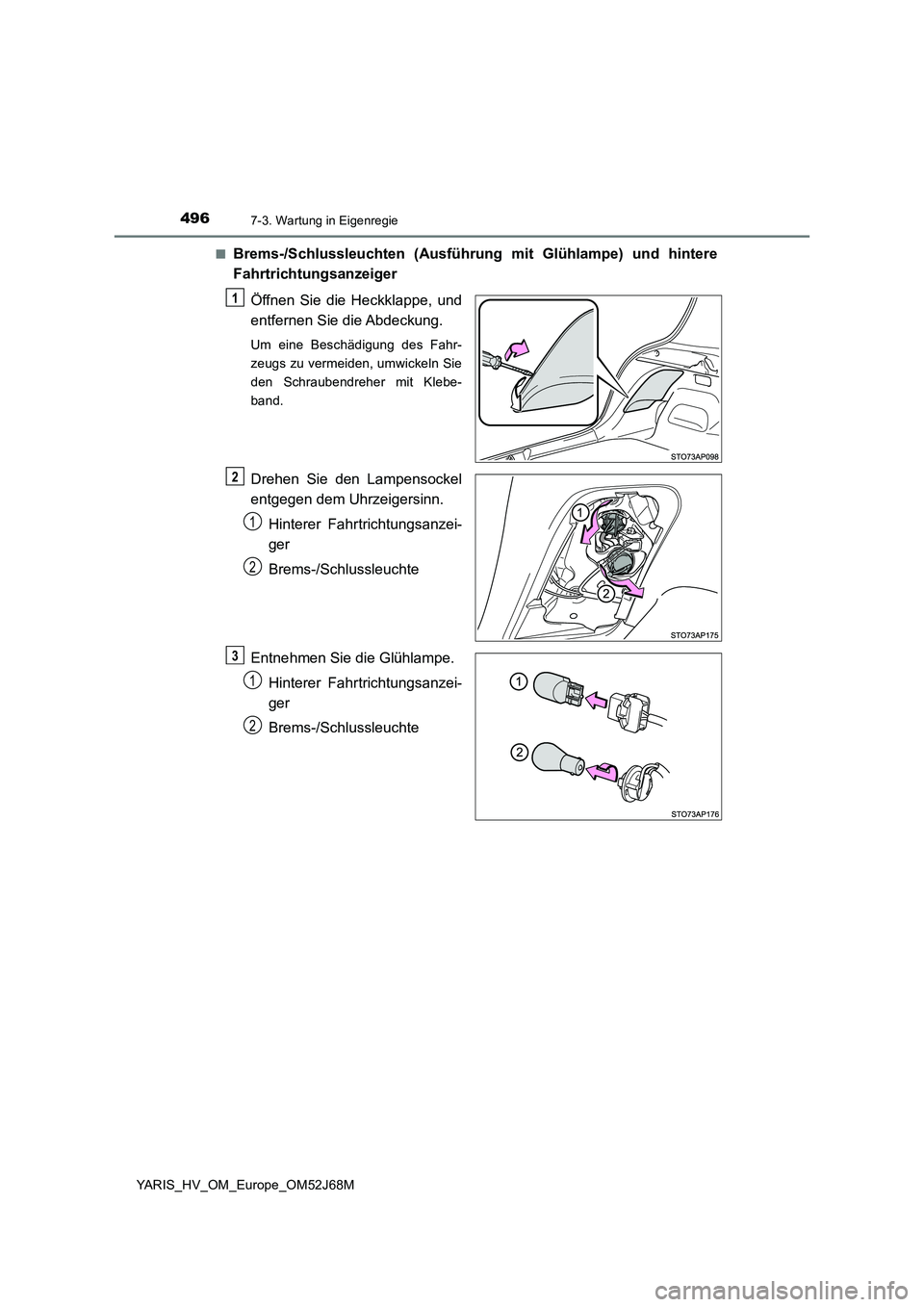

Brems-/Schlussleuchten (Ausführung mit Glühlampe) und hintere
Fahrtrichtungsanzeiger
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Um eine Beschädigung des Fahr-
zeugs zu vermeiden, umwickeln Sie
den Schraubendreher mit Klebe-
band.
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Entnehmen Sie die Glühlampe.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
1
2
1
2
3
1
2

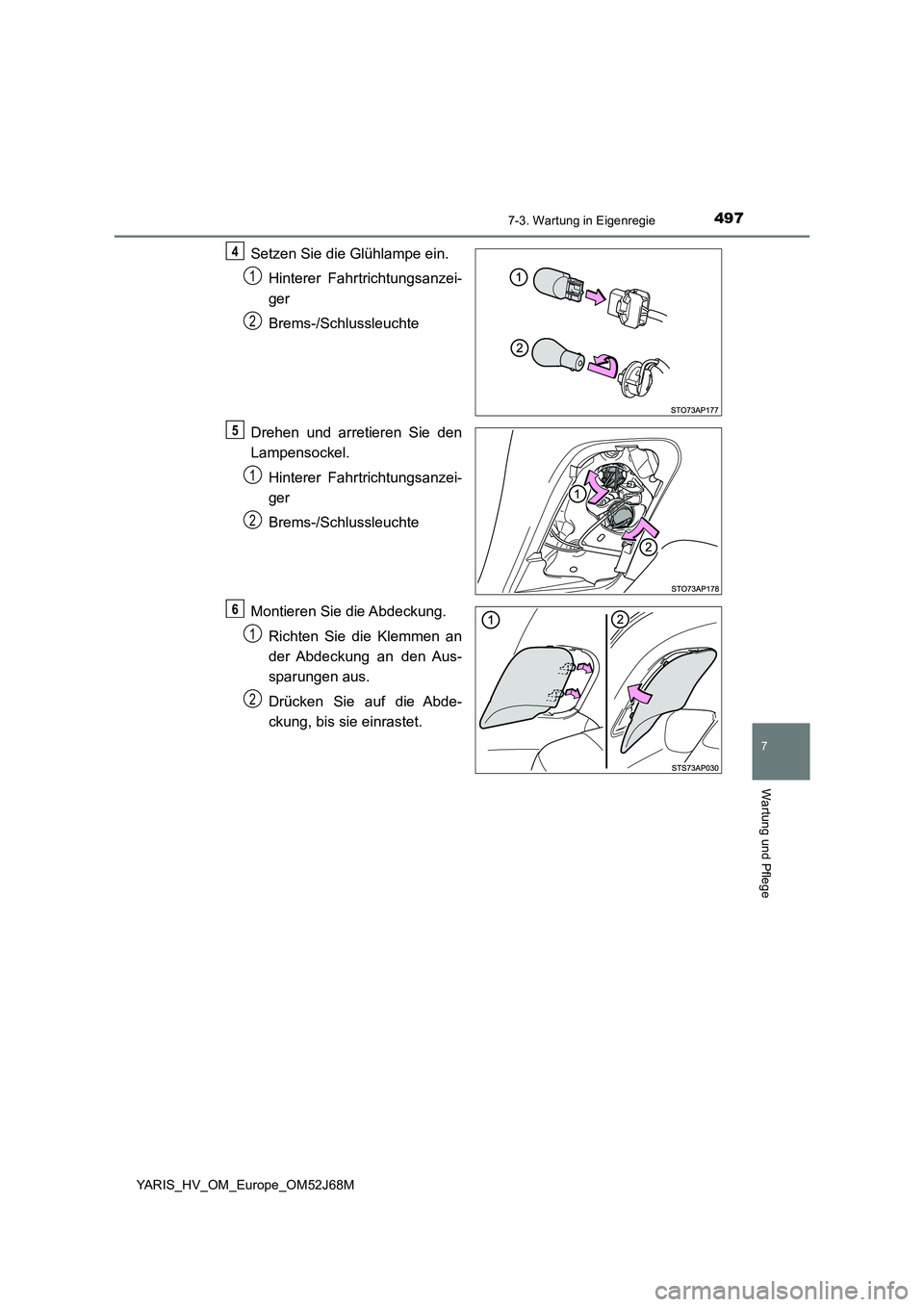

4977-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Setzen Sie die Glühlampe ein.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Drehen und arretieren Sie den
Lampensockel.
Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Montieren Sie die Abdeckung.
Richten Sie die Klemmen an
der Abdeckung an den Aus-
sparungen aus.
Drücken Sie auf die Abde-
ckung, bis sie einrastet.
4
1
2
5
1
2
6
1
2

4987-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M

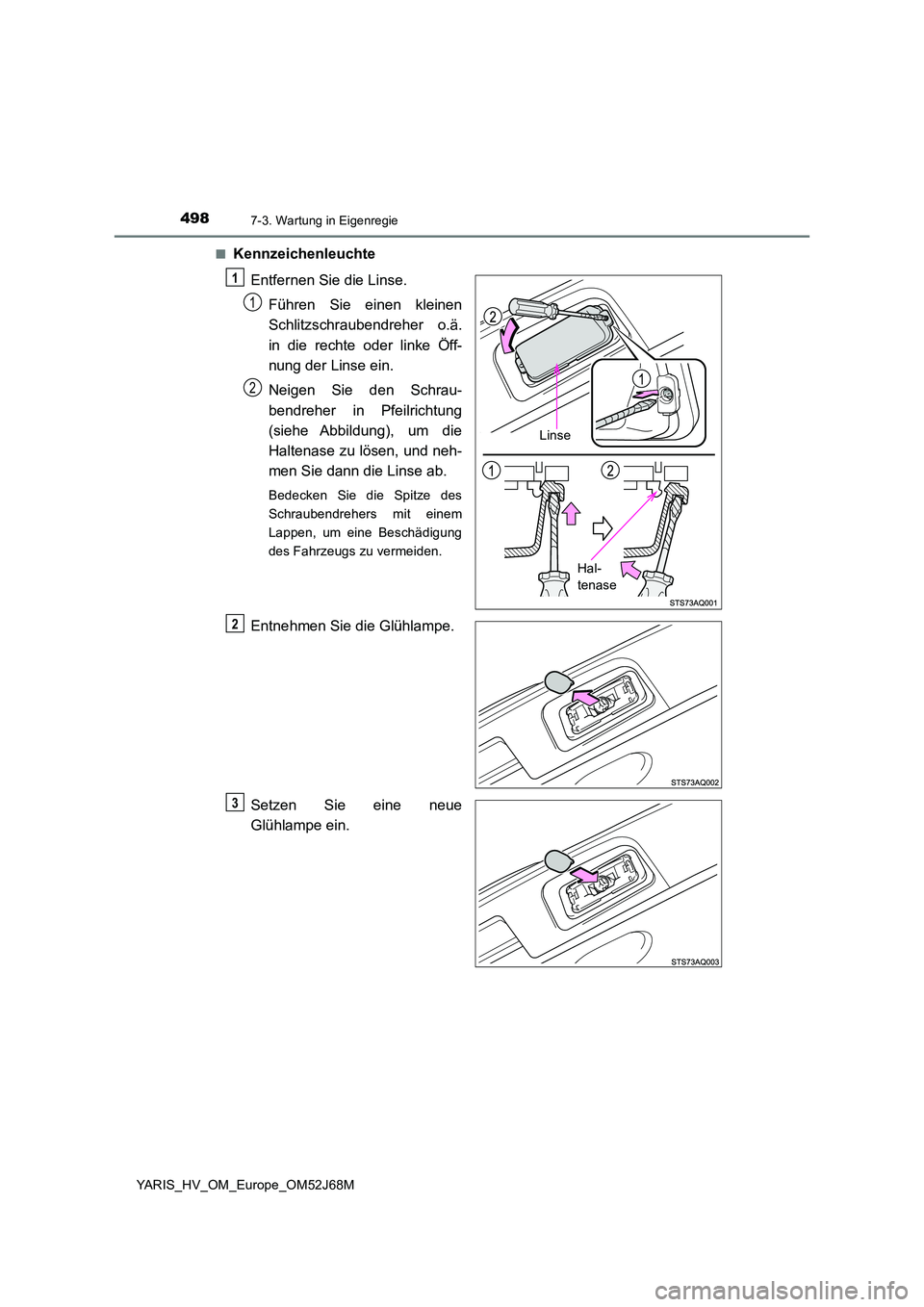

■Kennzeichenleuchte
Entfernen Sie die Linse.
Führen Sie einen kleinen
Schlitzschraubendreher o.ä.
in die rechte oder linke Öff-
nung der Linse ein.
Neigen Sie den Schrau-
bendreher in Pfeilrichtung
(siehe Abbildung), um die
Haltenase zu lösen, und neh-
men Sie dann die Linse ab.
Bedecken Sie die Spitze des
Schraubendrehers mit einem
Lappen, um eine Beschädigung
des Fahrzeugs zu vermeiden.
Entnehmen Sie die Glühlampe.
Setzen Sie eine neue
Glühlampe ein.
Linse
Hal-
tenase
1
1
2
2
3

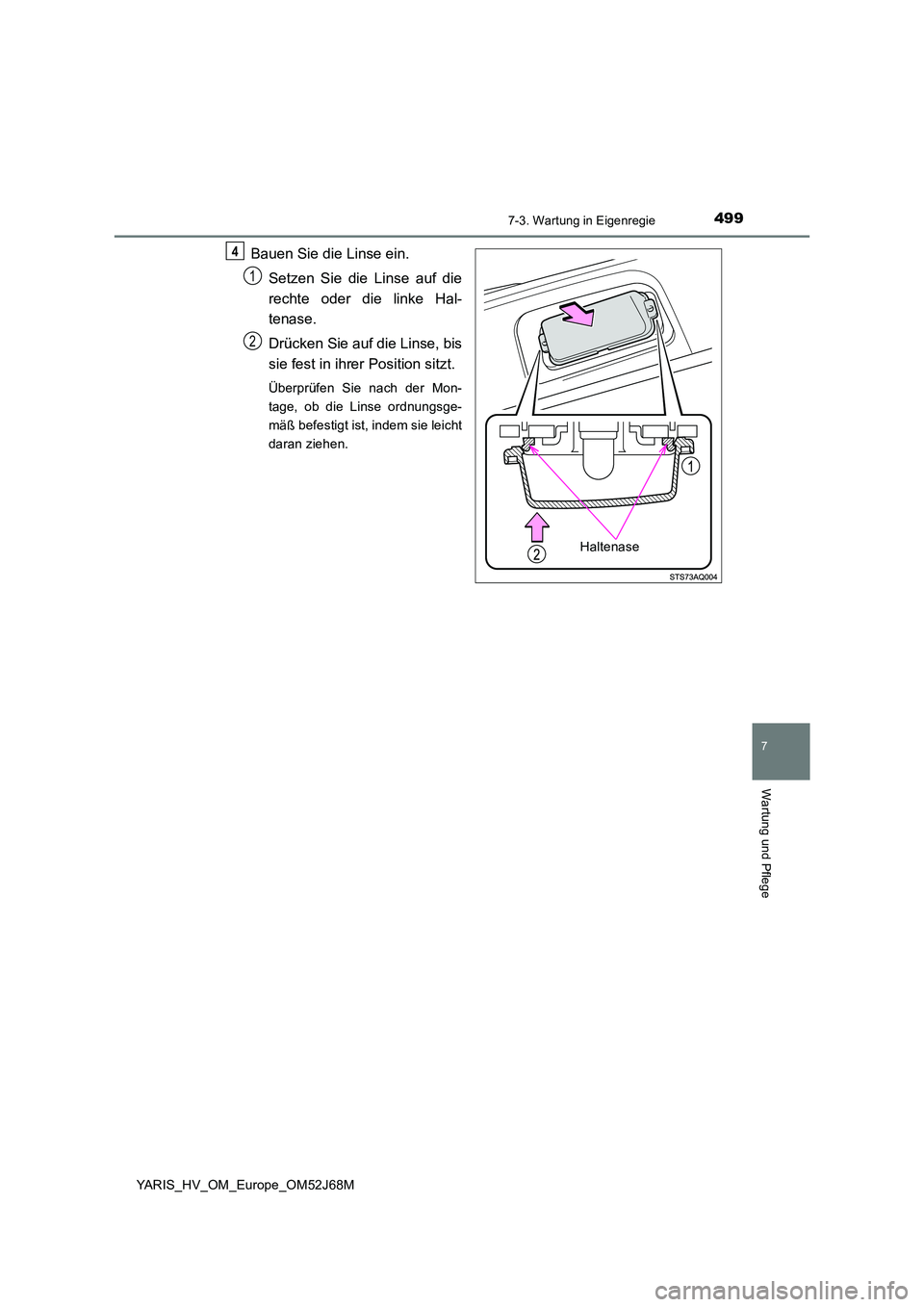

4997-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_OM_Europe_OM52J68M
Bauen Sie die Linse ein.
Setzen Sie die Linse auf die
rechte oder die linke Hal-
tenase.
Drücken Sie auf die Linse, bis
sie fest in ihrer Position sitzt.
Überprüfen Sie nach der Mon-
tage, ob die Linse ordnungsge-
mäß befestigt ist, indem sie leicht
daran ziehen.
Haltenase
4
1
2

5007-3. Wartung in Eigenregie
YARIS_HV_OM_Europe_OM52J68M■

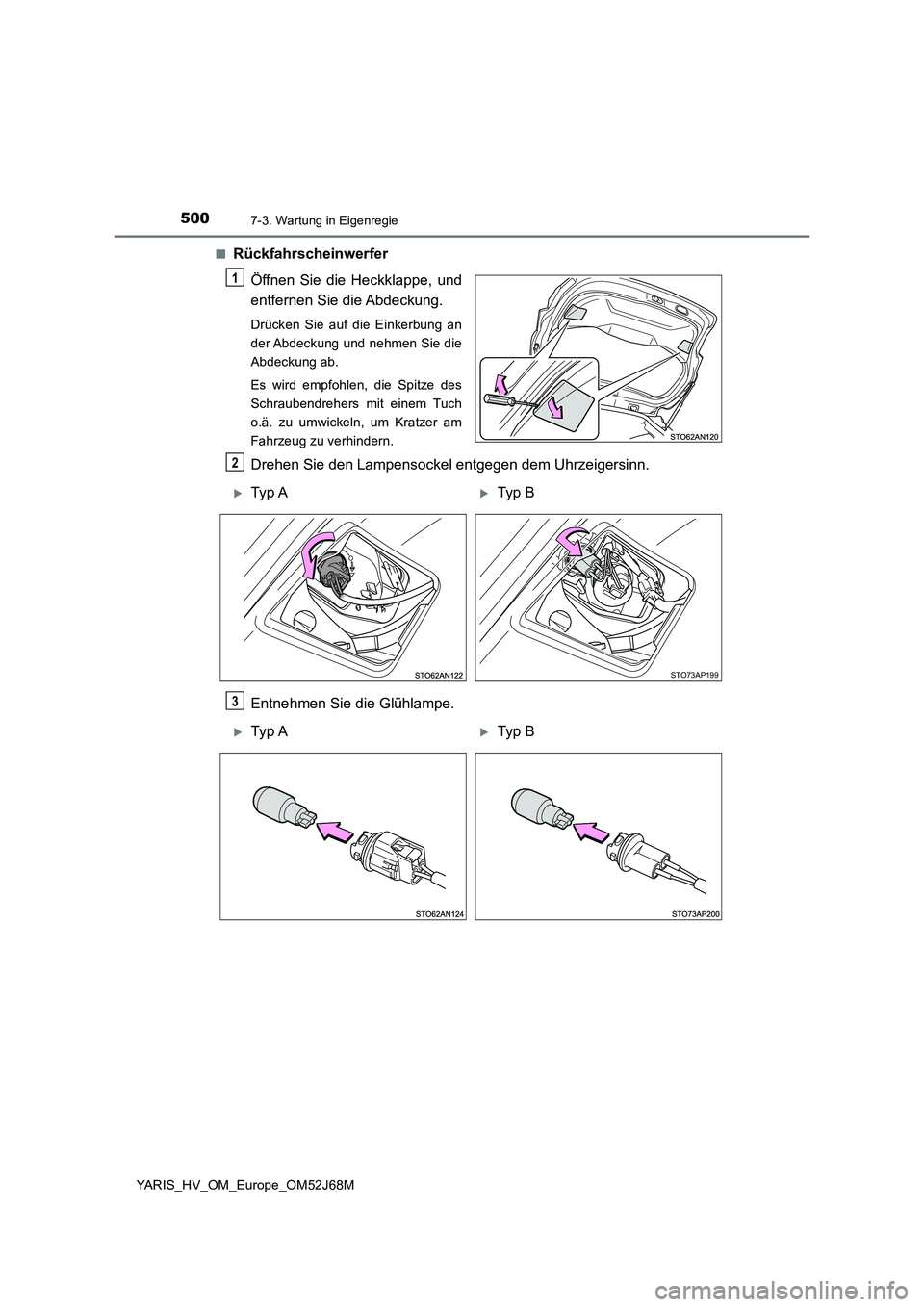

Rückfahrscheinwerfer
Öffnen Sie die Heckklappe, und
entfernen Sie die Abdeckung.
Drücken Sie auf die Einkerbung an
der Abdeckung und nehmen Sie die
Abdeckung ab.
Es wird empfohlen, die Spitze des
Schraubendrehers mit einem Tuch
o.ä. zu umwickeln, um Kratzer am
Fahrzeug zu verhindern.
Drehen Sie den Lampensockel entgegen dem Uhrzeigersinn.
Entnehmen Sie die Glühlampe.
1
2
Typ ATyp B
STO73AP199
3
Typ ATyp B
