4417-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn

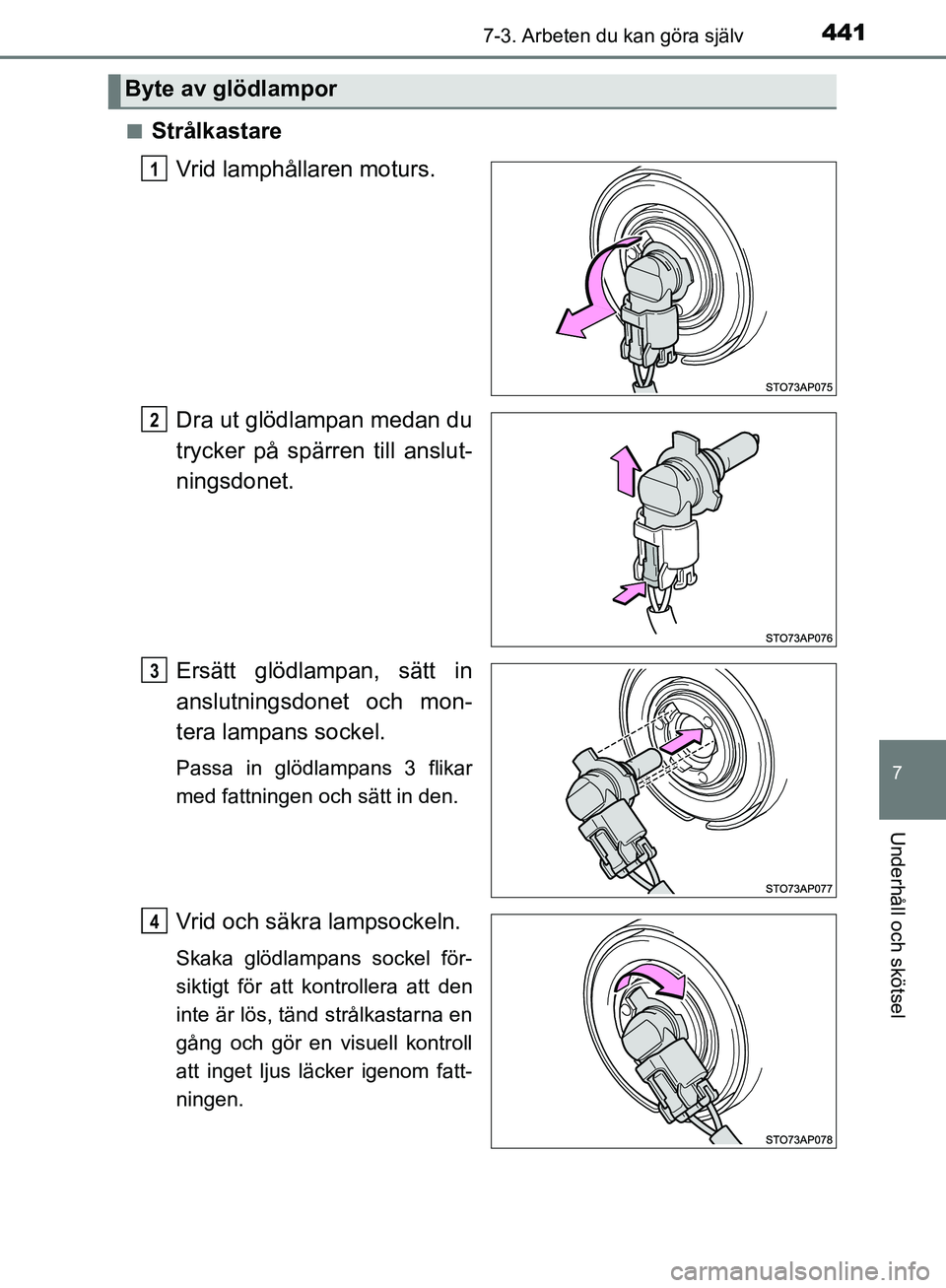

Strålkastare
Vrid lamphållaren moturs.
Dra ut glödlampan medan du
trycker på spärren till anslut-
ningsdonet.
Ersätt glödlampan, sätt in
anslutningsdonet och mon-
tera lampans sockel.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Byte av glödlampor
1
2
3
14
OM52J66SE.book Page 441 Wednesday, October 25, 2017 3:56 PM

4427-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SEn

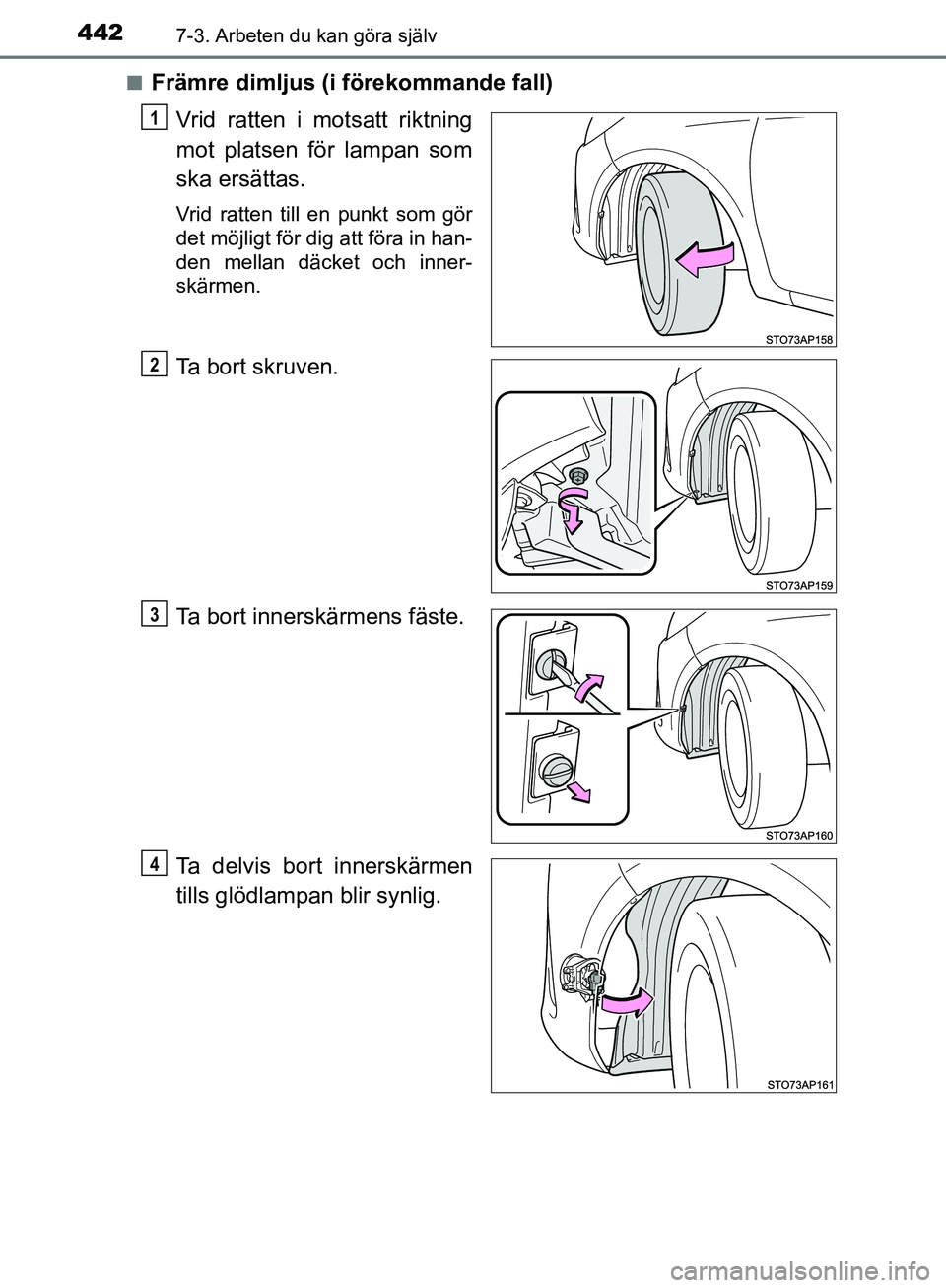

Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort skruven.
Ta bort innerskärmens fäste.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
1
2
3
4
OM52J66SE.book Page 442 Wednesday, October 25, 2017 3:56 PM

4437-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SE

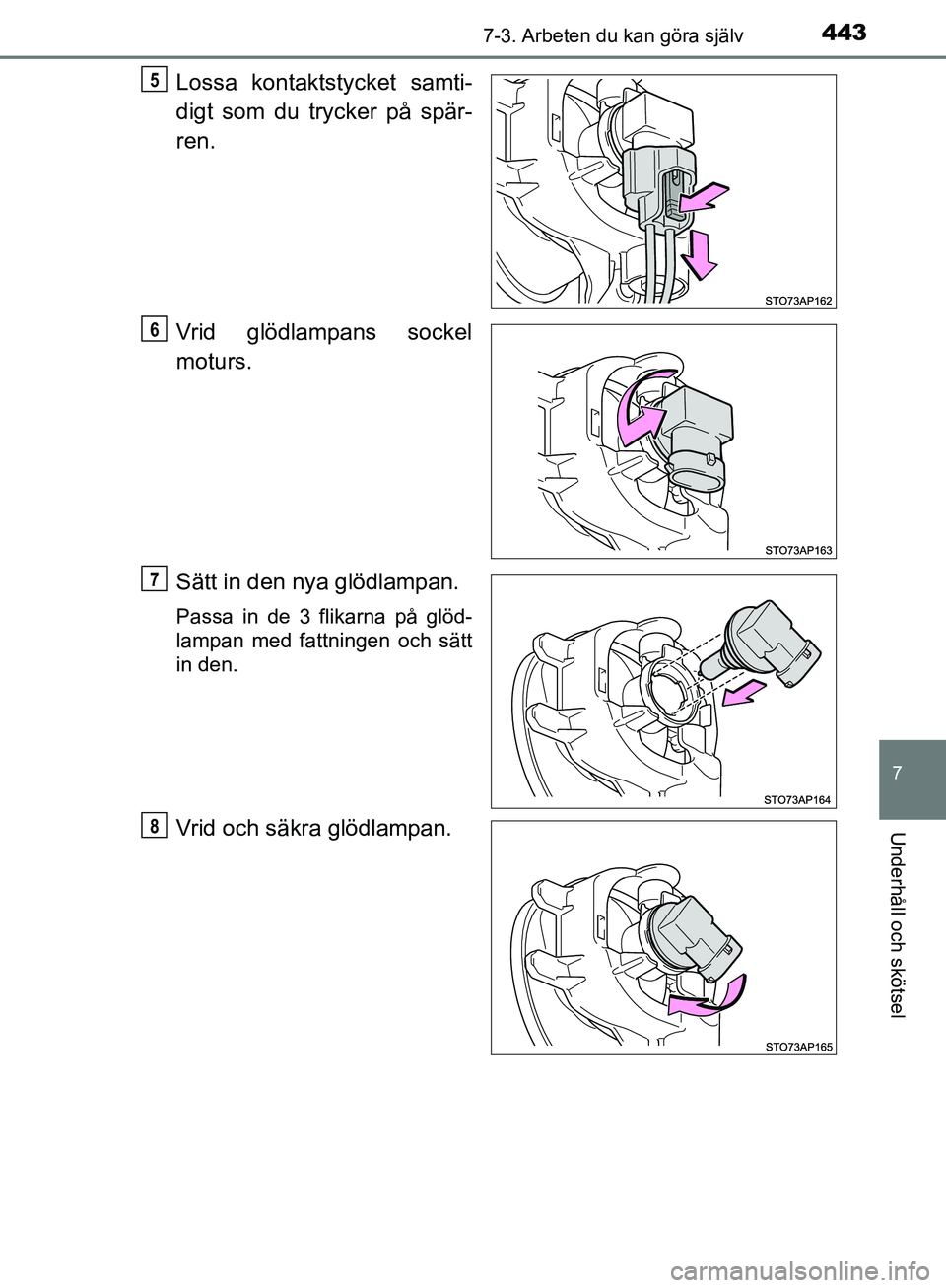

Lossa kontaktstycket samti-
digt som du trycker på spär-
ren.
Vrid glödlampans sockel
moturs.
Sätt in den nya glödlampan.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra glödlampan.
5
6
7
8
OM52J66SE.book Page 443 Wednesday, October 25, 2017 3:56 PM

4447-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SE

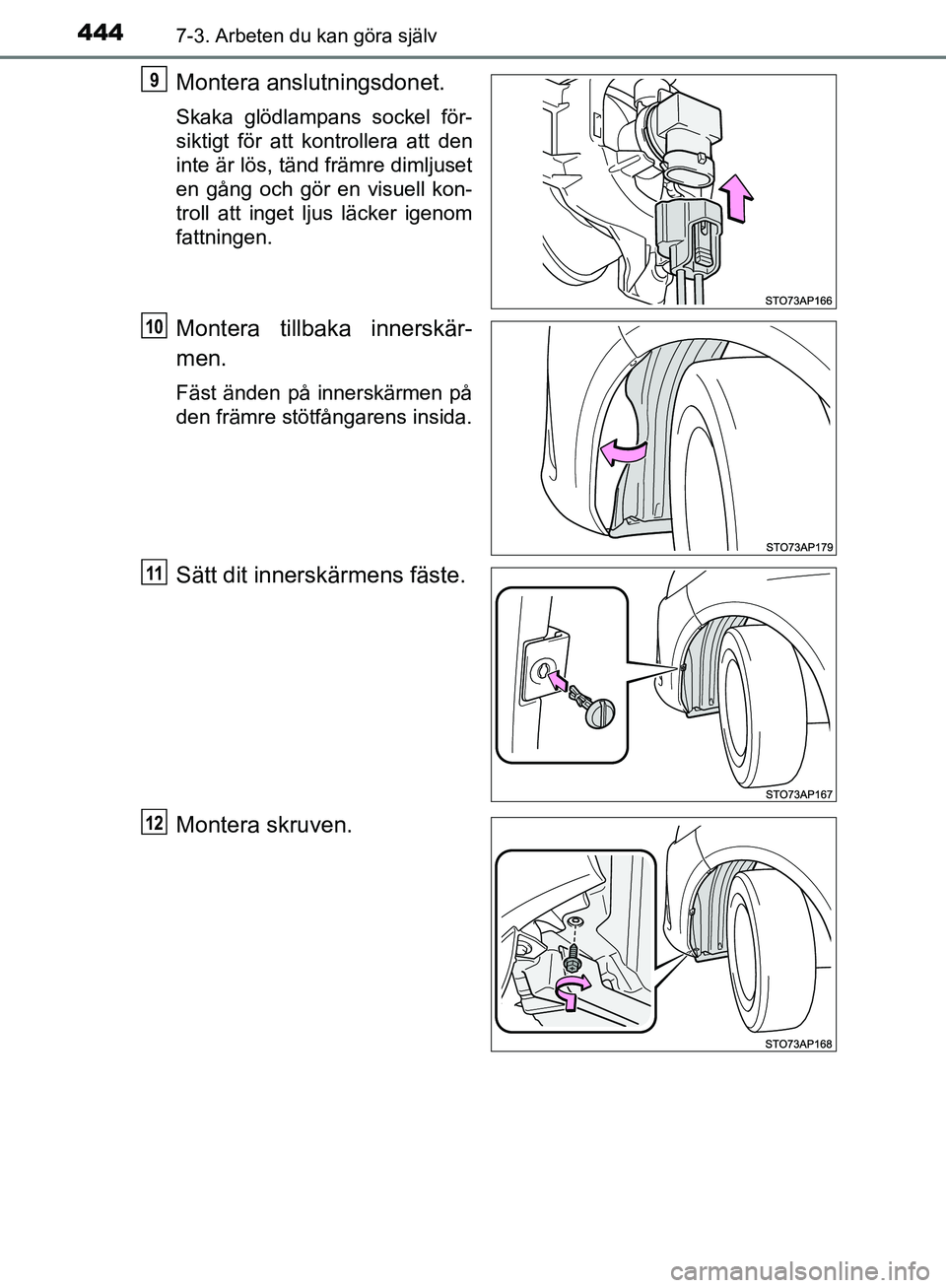

Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Montera tillbaka innerskär-
men.
Fäst änden på innerskärmen på
den främre stötfångarens insida.
Sätt dit innerskärmens fäste.
Montera skruven.
9
10
11
12
OM52J66SE.book Page 444 Wednesday, October 25, 2017 3:56 PM

4457-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn

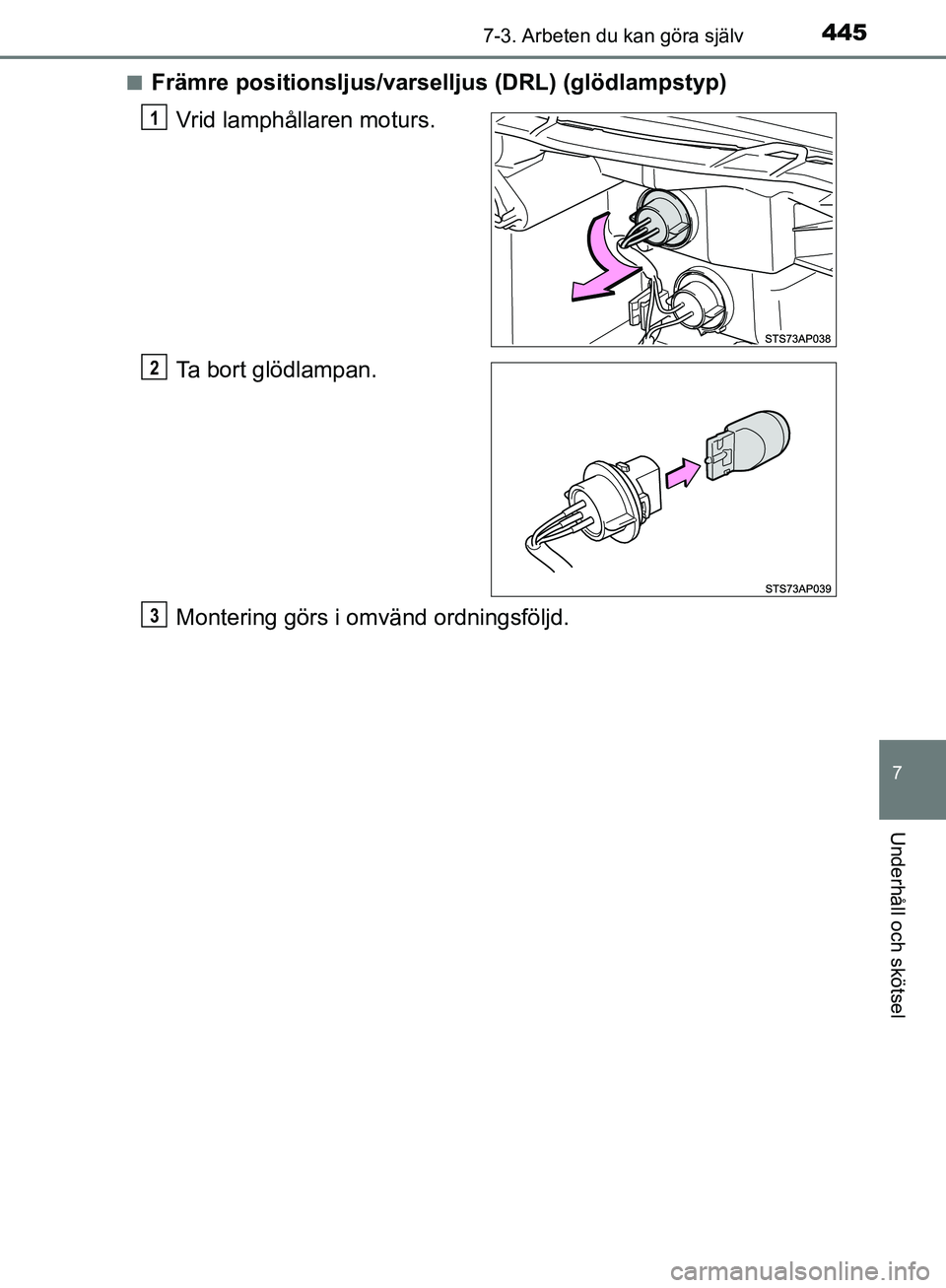

Främre positionsljus/varse
lljus (DRL) (glödlampstyp)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
OM52J66SE.book Page 445 Wednesday, October 25, 2017 3:56 PM

4467-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SEn

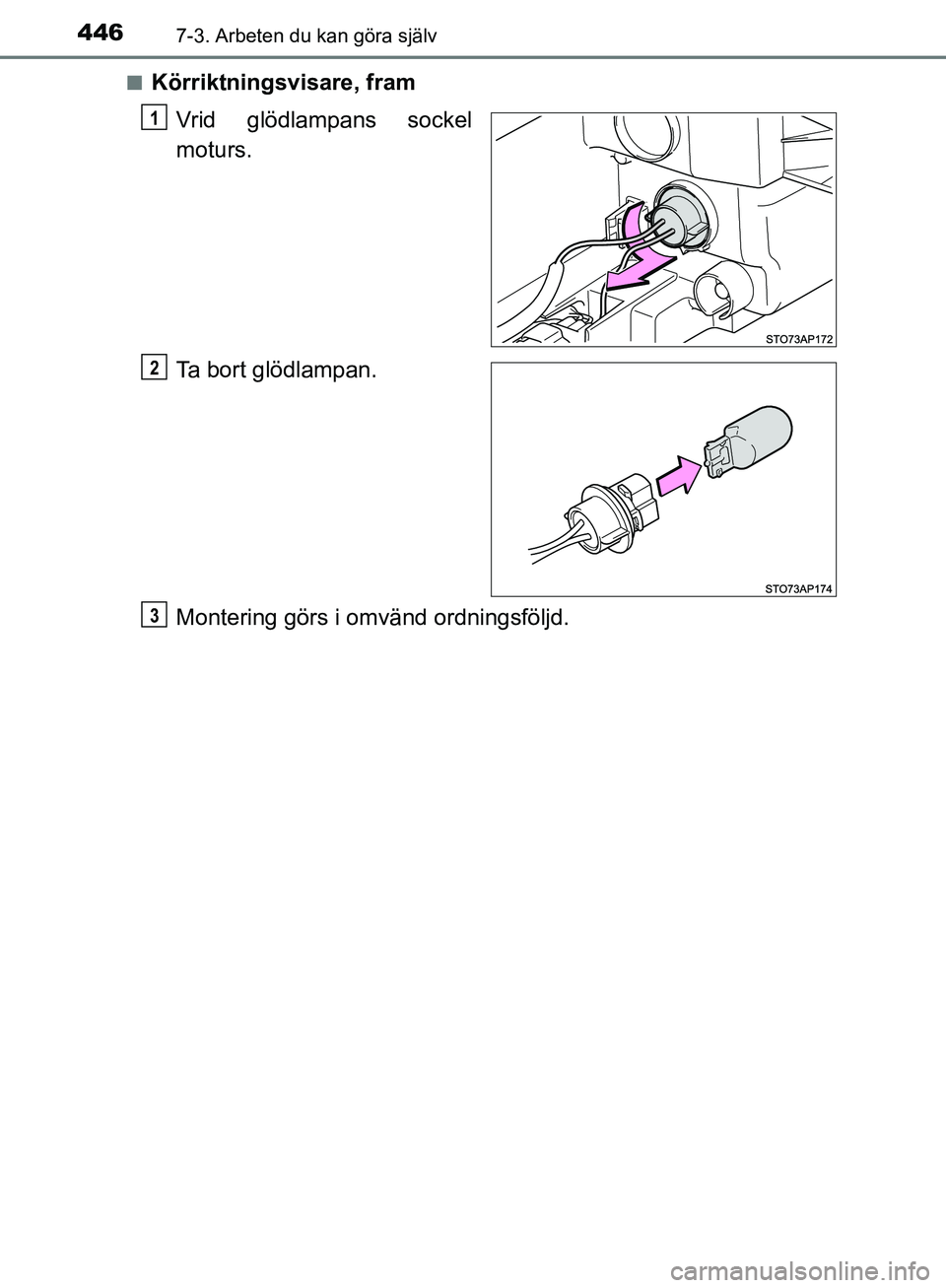

Körriktningsvisare, fram
Vrid glödlampans sockel
moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
OM52J66SE.book Page 446 Wednesday, October 25, 2017 3:56 PM

4477-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn

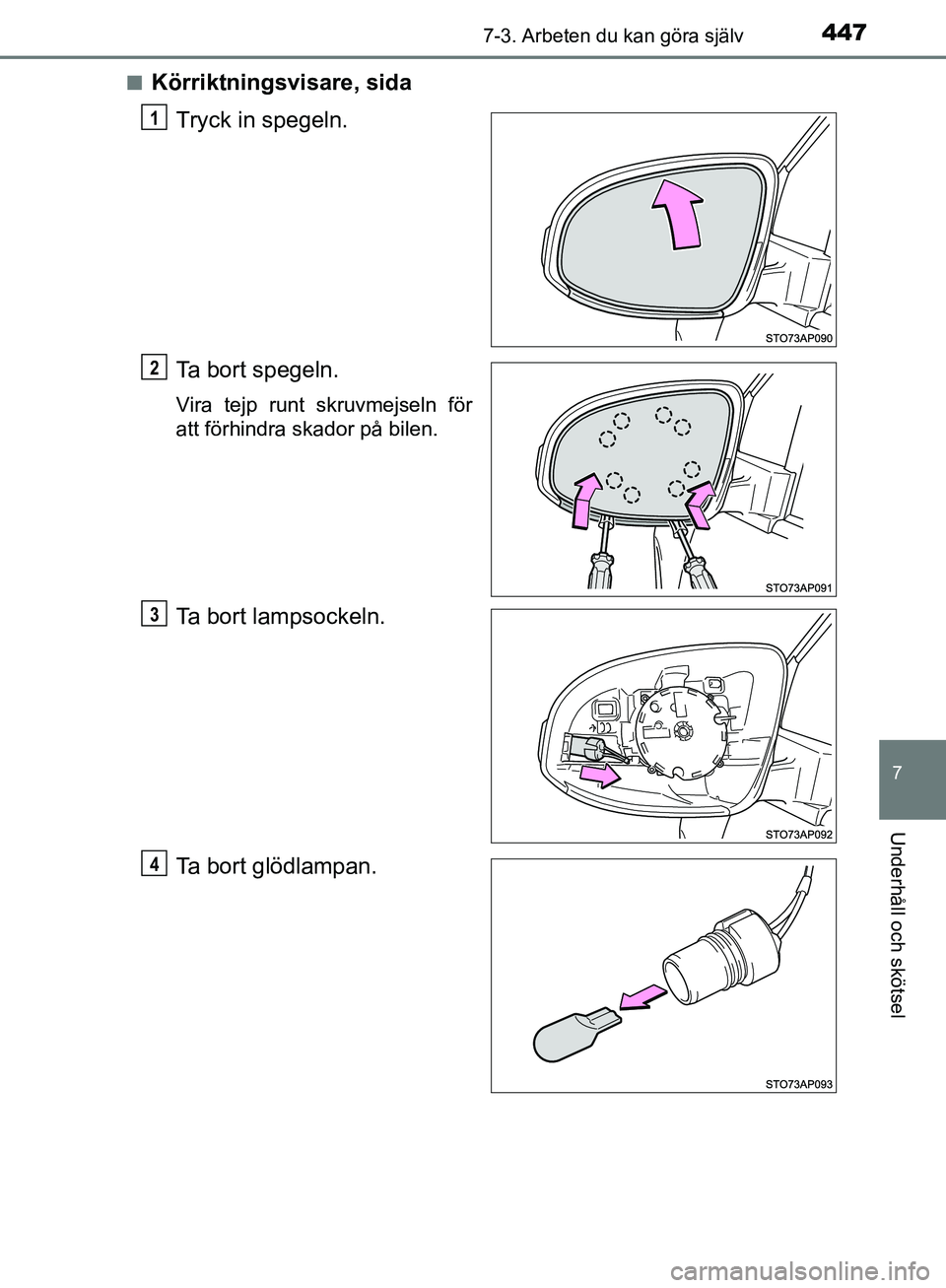

Körriktningsvisare, sida
Tryck in spegeln.
Ta bort spegeln.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Ta bort lampsockeln.
Ta bort glödlampan.
1
2
3
4
OM52J66SE.book Page 447 Wednesday, October 25, 2017 3:56 PM

4487-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SE

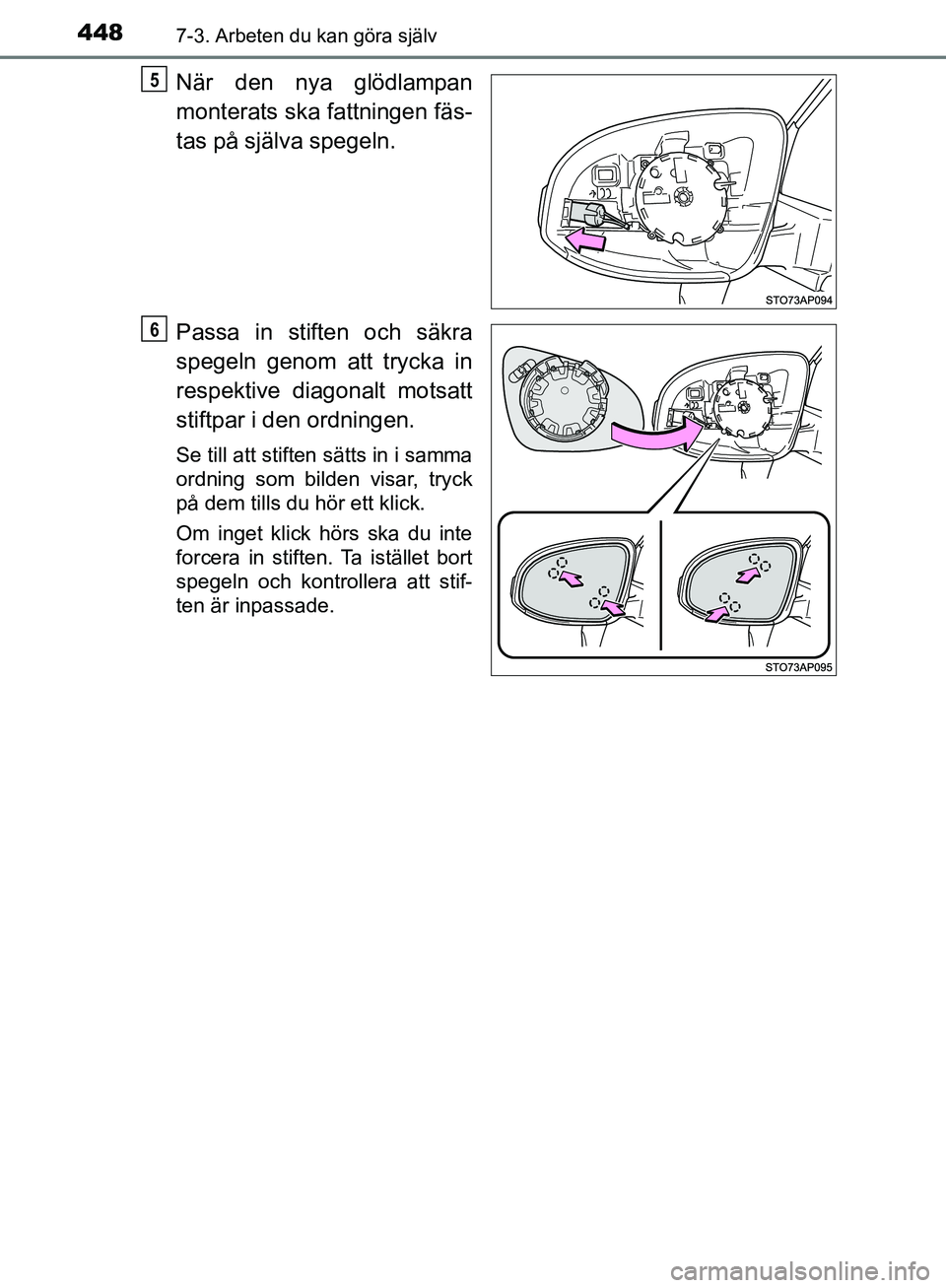

När den nya glödlampan
monterats ska fattningen fäs-
tas på själva spegeln.
Passa in stiften och säkra
spegeln genom att trycka in
respektive diagonalt motsatt
stiftpar i den ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck
på dem tills du hör ett klick.
Om inget klick hörs ska du inte
forcera in stiften. Ta istället bort
spegeln och kontrollera att stif-
ten är inpassade.
5
6
OM52J66SE.book Page 448 Wednesday, October 25, 2017 3:56 PM

4497-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn

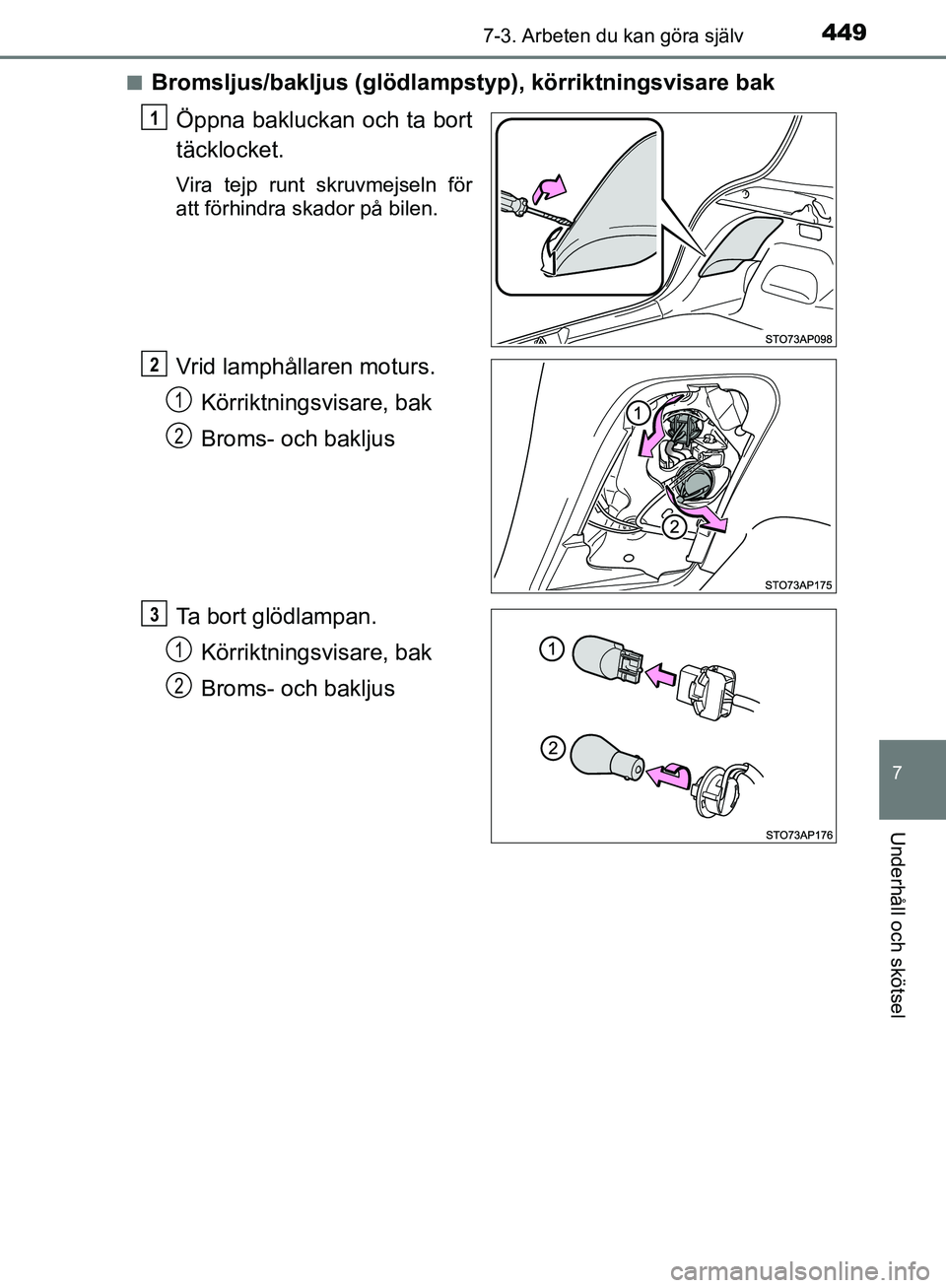

Bromsljus/bakljus (glödlamps
typ), körriktningsvisare bak
Öppna bakluckan och ta bort
täcklocket.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Vrid lamphållaren moturs. Körriktningsvisare, bak
Broms- och bakljus
Ta bort glödlampan. Körriktningsvisare, bak
Broms- och bakljus
1
2
1
2
3
1
2
OM52J66SE.book Page 449 Wednesday, October 25, 2017 3:56 PM

4507-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SE

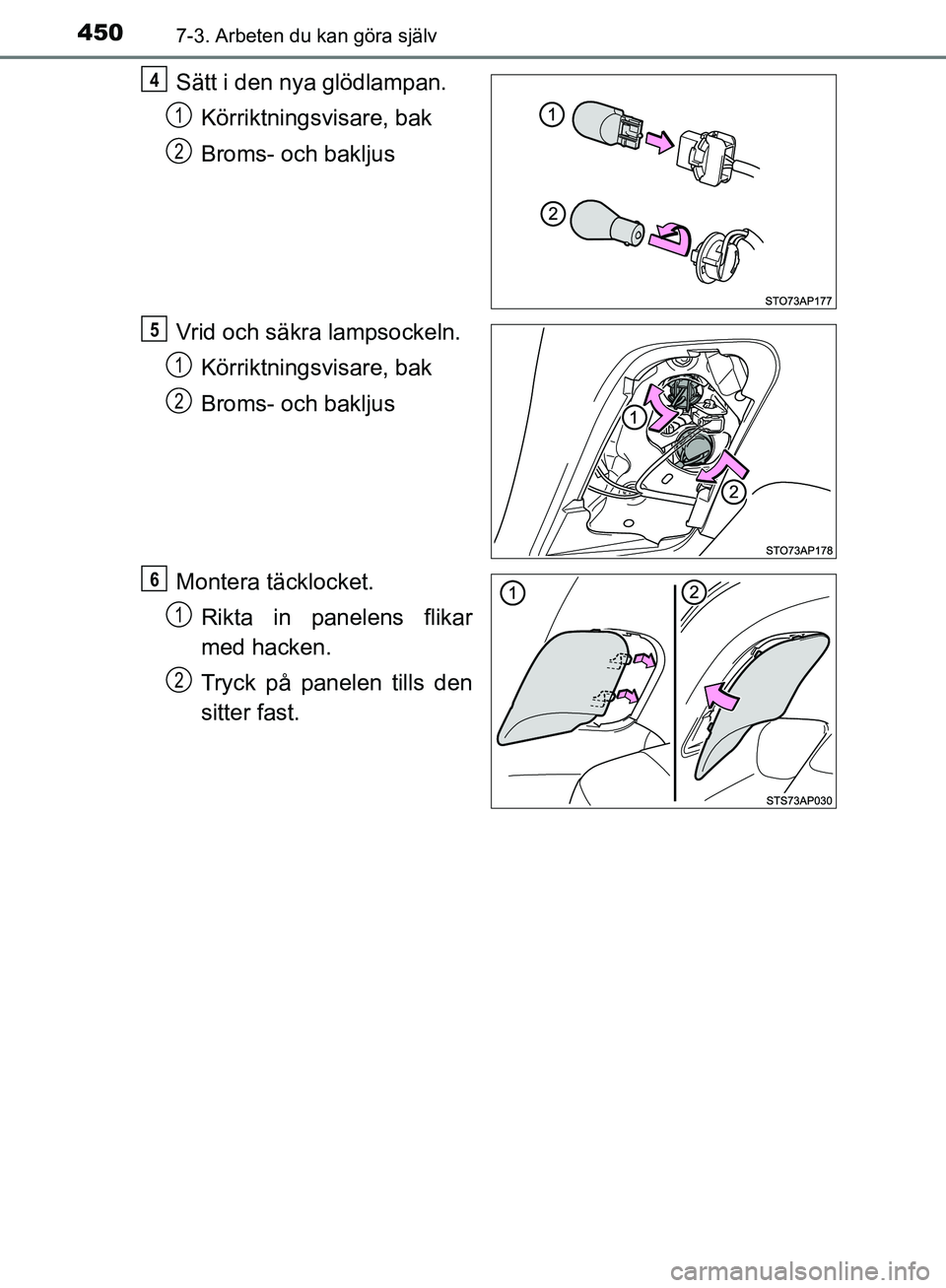

Sätt i den nya glödlampan.Körriktningsvisare, bak
Broms- och bakljus
Vrid och säkra lampsockeln. Körriktningsvisare, bak
Broms- och bakljus
Montera täcklocket. Rikta in panelens flikar
med hacken.
Tryck på panelen tills den
sitter fast.4
1
2
5
1
2
6
1
2
