4517-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn

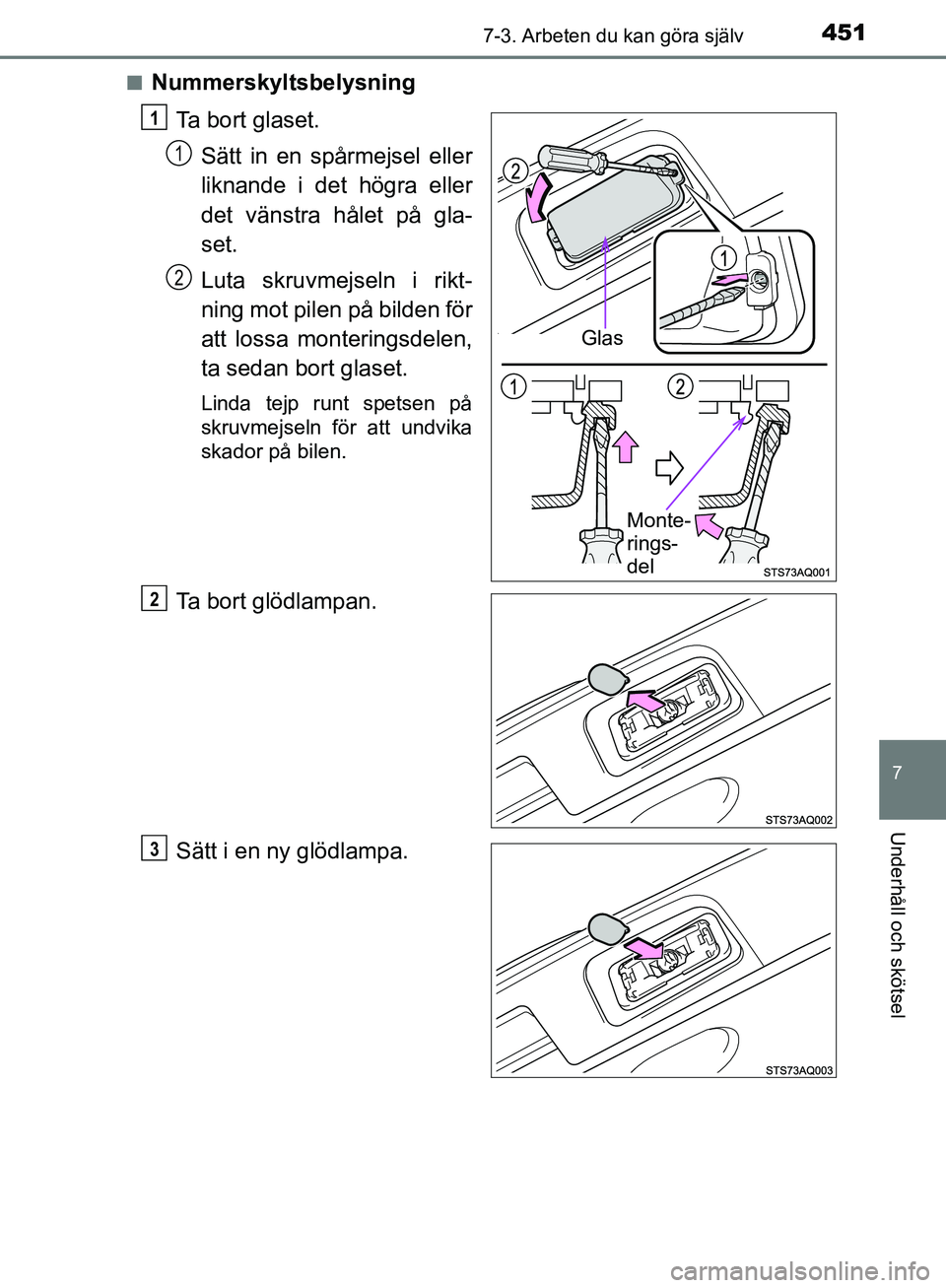

Nummerskyltsbelysning
Ta bort glaset.Sätt in en spårmejsel eller
liknande i det högra eller
det vänstra hålet på gla-
set.
Luta skruvmejseln i rikt-
ning mot pilen på bilden för
att lossa monteringsdelen,
ta sedan bort glaset.
Linda tejp runt spetsen på
skruvmejseln för att undvika
skador på bilen.
Ta bort glödlampan.
Sätt i en ny glödlampa.
Glas
Monte-
rings-
del
1
1
2
2
3
OM52J66SE.book Page 451 Wednesday, October 25, 2017 3:56 PM

4527-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SE

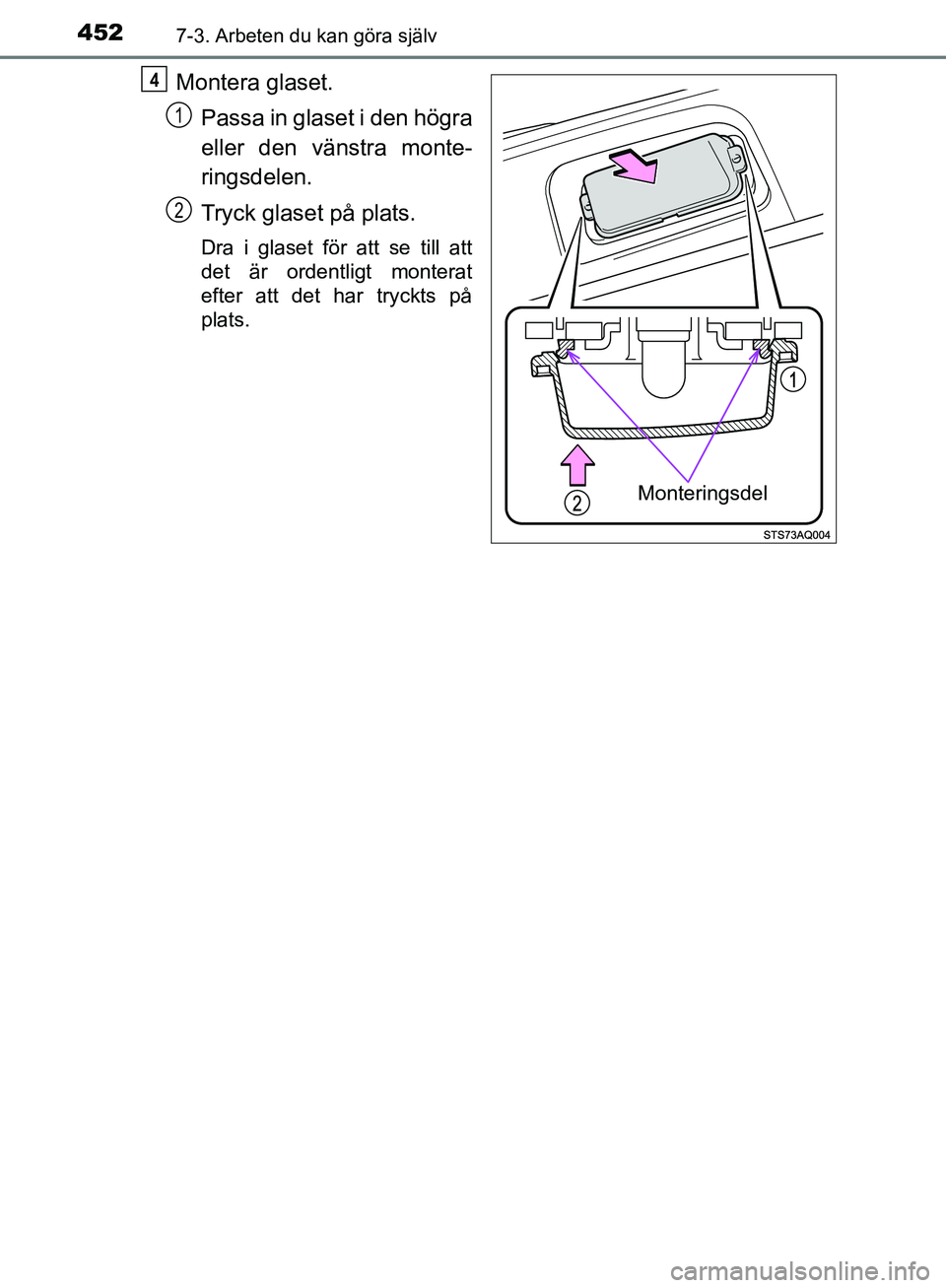

Montera glaset.Passa in glaset i den högra
eller den vänstra monte-
ringsdelen.
Tryck glaset på plats.
Dra i glaset för att se till att
det är ordentligt monterat
efter att det har tryckts på
plats.
Monteringsdel
4
1
2
OM52J66SE.book Page 452 Wednesday, October 25, 2017 3:56 PM

4537-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn

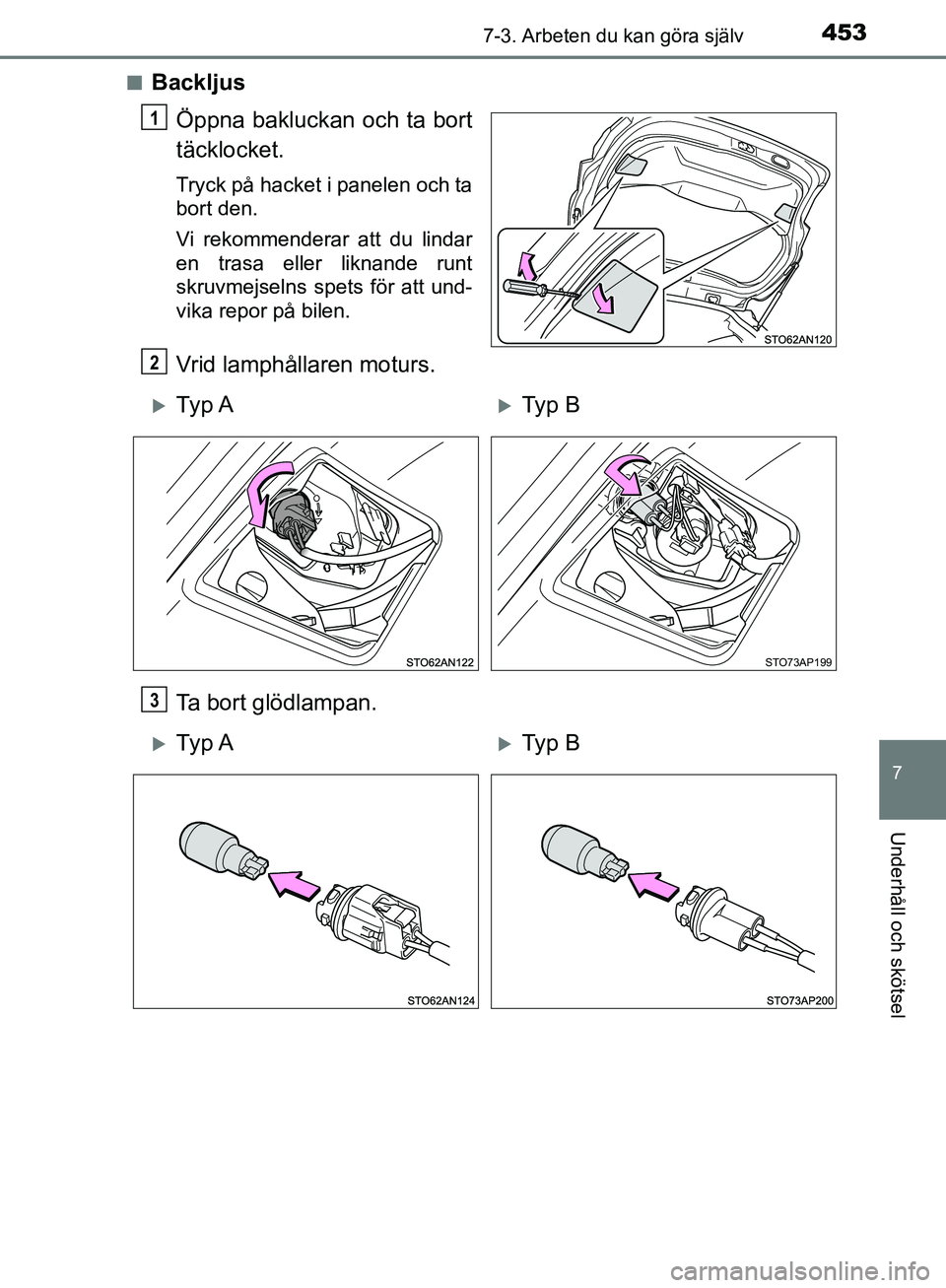

Backljus
Öppna bakluckan och ta bort
täcklocket.
Tryck på hacket i panelen och ta
bort den.
Vi rekommenderar att du lindar
en trasa eller liknande runt
skruvmejselns spets för att und-
vika repor på bilen.
Vrid lamphållaren moturs.
Ta bort glödlampan.
1
2
Ty p ATy p B
STO73AP199
3
Ty p ATy p B
OM52J66SE.book Page 453 Wednesday, October 25, 2017 3:56 PM

4547-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SE

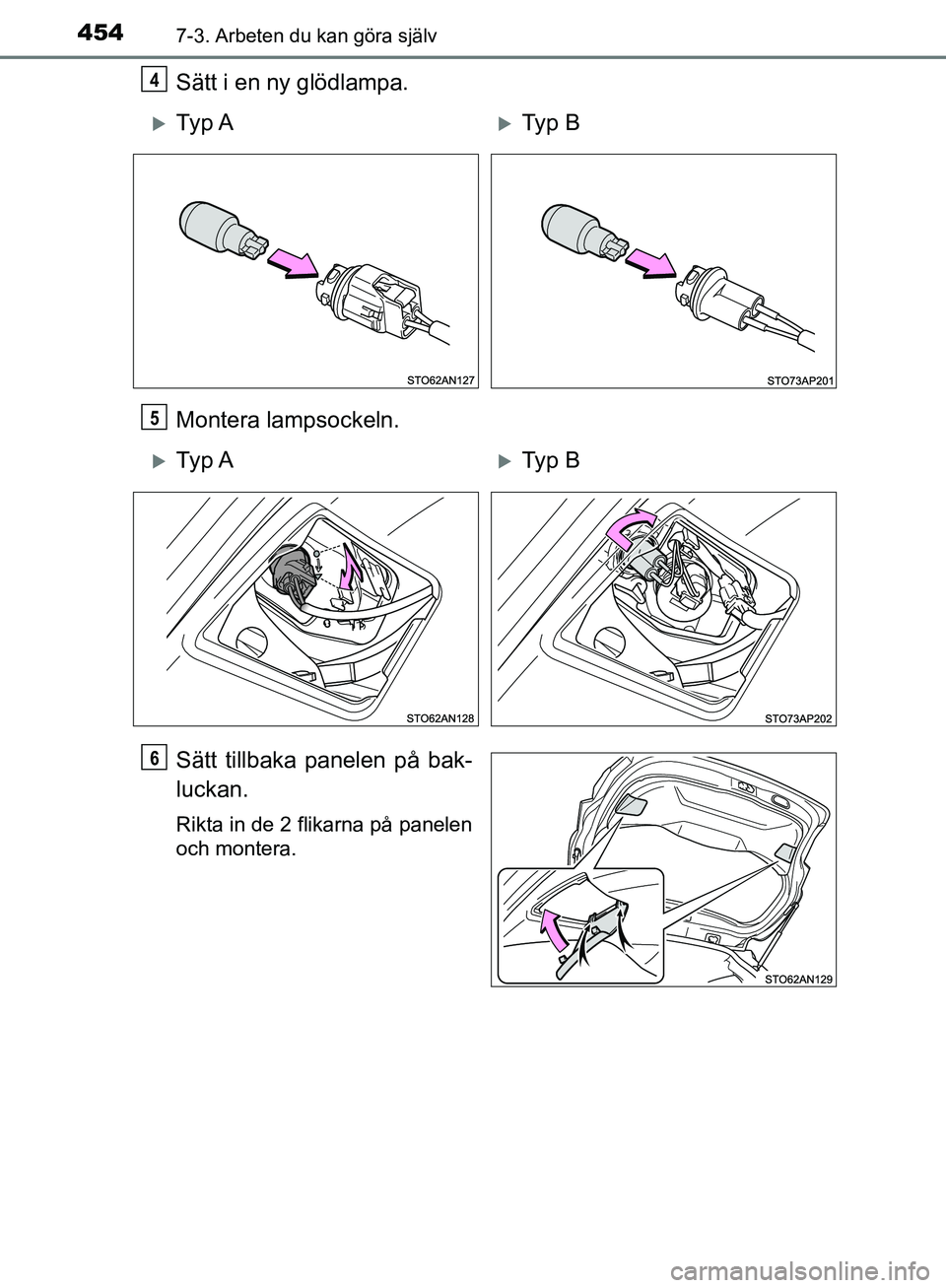

Sätt i en ny glödlampa.
Montera lampsockeln.
Sätt tillbaka panelen på bak-
luckan.
Rikta in de 2 flikarna på panelen
och montera.
4
Ty p ATy p B
5
Ty p ATy p B
6
OM52J66SE.book Page 454 Wednesday, October 25, 2017 3:56 PM

4557-3. Arbeten du kan göra själv
7
Underhåll och skötsel
YARIS_HV_OM_Europe_OM52J66SEn

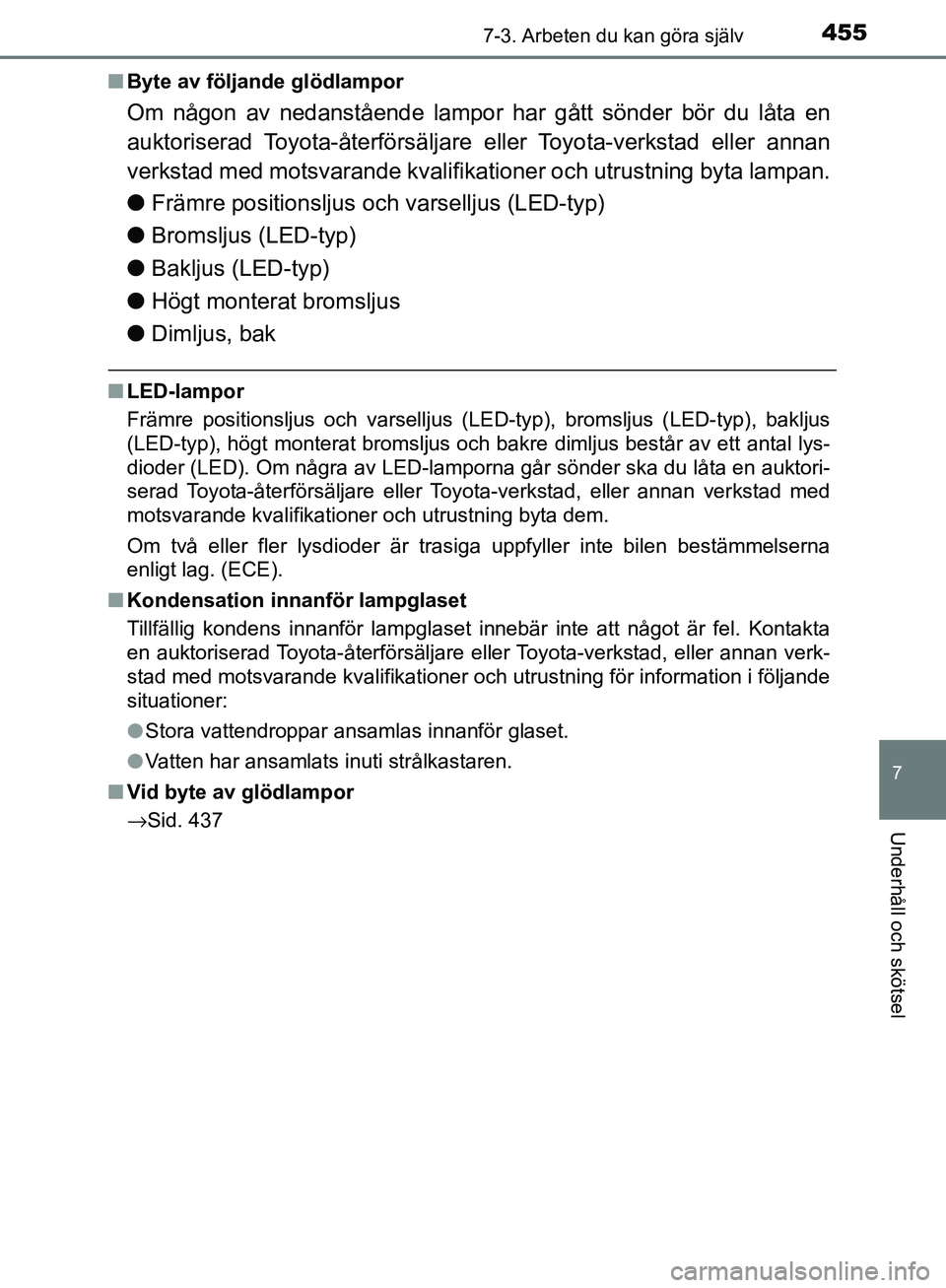

Byte av följande glödlampor
Om någon av nedanstående lampor har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikati oner och utrustning byta lampan.
l Främre positionsljus oc h varselljus (LED-typ)
l Bromsljus (LED-typ)
l Bakljus (LED-typ)
l Högt monterat bromsljus
l Dimljus, bak
nLED-lampor
Främre positionsljus och varselljus (LED-typ), bromsljus (LED-typ), bakljus
(LED-typ), högt monterat bromsljus och bakre dimljus består av ett antal lys-
dioder (LED). Om några av LED-lamporna går sönder ska du lå\
ta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning byta dem.
Om två eller fler lysdioder är trasiga uppfyller inte bilen bestämmelserna
enligt lag. (ECE).
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning för information i följande
situationer:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti strålkastaren.
n Vid byte av glödlampor
→Sid. 437
OM52J66SE.book Page 455 Wednesday, October 25, 2017 3:56 PM

4567-3. Arbeten du kan göra själv
YARIS_HV_OM_Europe_OM52J66SE
VA R N I N G
nByte av glödlampor
l Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
n Förhindra skador eller brand
l Se till att glödlamporna är ordenligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM52J66SE.book Page 456 Wednesday, October 25, 2017 3:56 PM

457
8Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE8-1. Viktig information
Varningsblinkers ................ 458
Om du måste få stopp på bilen i en nödsituation ...... 459 8-2. Åtgärder i en
akut situation
Om bilen måste bärgas eller bogseras .................. 461
Om du tror att något är fel................................. 468
Om en varningslampa tänds eller en
varningssignal hörs.......... 469
Om ett varningsmeddelande
visas (modeller med
färgdisplay) ...................... 483
Om du får punktering (modeller med
reparationssats för
akut däcklagning) ............ 489
Om du får punktering (modeller med
reservhjul) ........................ 508
Om hybridsystemet inte startar........................ 522
Om den elektroniska nyckeln inte fungerar
(modeller med
elektroniskt lås- och
startsystem) ..................... 524
Om 12-voltsbatteriet är urladdat ....................... 527
Om motorn blir överhettad........................ 532
Om bilen fastnar ................ 538
OM52J66SE.book Page 457 Wednesday, October 25, 2017 3:56 PM

4588-1. Viktig information
YARIS_HV_OM_Europe_OM52J66SE
Varningsblinkers
Tryck på knappen.
Alla körriktningsvisare börjar att
blinka.
Tryck en gång till för att stänga av.
nVarningsblinker
Om varningsblinkers används en längre tid medan hybridsystemet inte är
igång (medan ”READY”-indikatorn inte är tänd) kan 12-voltsbatteriet laddas
ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på gr und av motorfel eller annat pro-
blem.
OM52J66SE.book Page 458 Wednesday, October 25, 2017 3:56 PM

4598-1. Viktig information
8
Om problem uppstår
YARIS_HV_OM_Europe_OM52J66SE
Om du måste få stopp på bilen i en
nödsituation
Placera både fötterna på bromspedalen och trampa stadigt ned
den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
För växelspaken till N.
Om växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av hybridsystemet.
Om växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
Modeller utan elektroniskt lås-
och startsystem: Stäng av
hybridsystemet genom att vrida
tändningslåset till läge ”ACC”.
Endast i en nödsituation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
4
OM52J66SE.book Page 459 Wednesday, October 25, 2017 3:56 PM

4608-1. Viktig information
YARIS_HV_OM_Europe_OM52J66SE

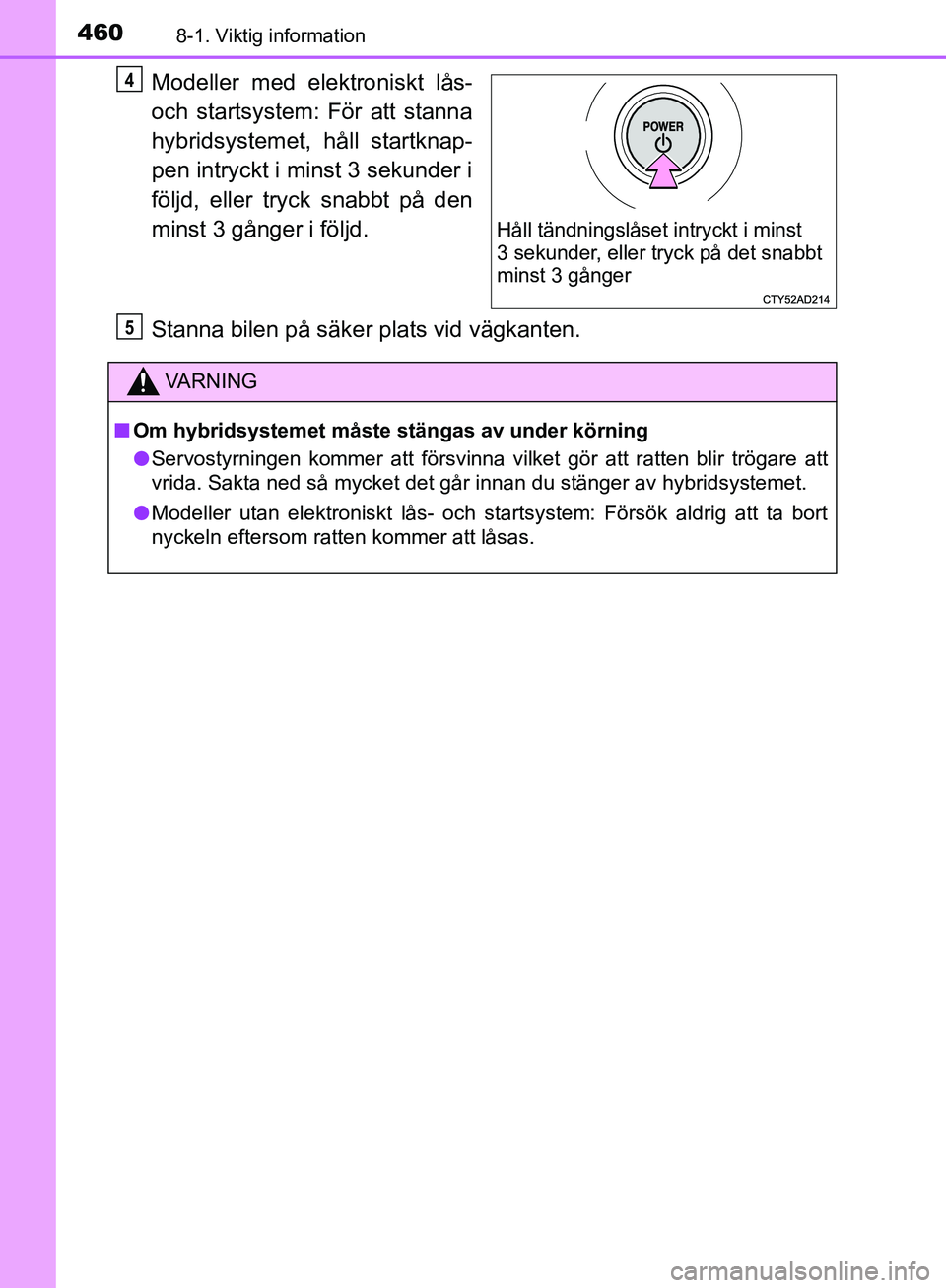

Modeller med elektroniskt lås-
och startsystem: För att stanna
hybridsystemet, håll startknap-
pen intryckt i minst 3 sekunder i
följd, eller tryck snabbt på den
minst 3 gånger i följd.
Stanna bilen på säker plats vid vägkanten.
Håll tändningslåset intryckt i minst
3 sekunder, eller tryck på det snabbt
minst 3 gånger
4
VA R N I N G
n Om hybridsystemet måste stängas av under körning
l Servostyrningen kommer att försvinna vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går innan du stänger av hybridsystemet.
l Modeller utan elektroniskt lås- och startsystem: Försök aldrig att ta bort
nyckeln eftersom ratten kommer att låsas.
5
