TOYOTA YARIS HATCHBACK 2017 Manual del propietario (in Spanish)

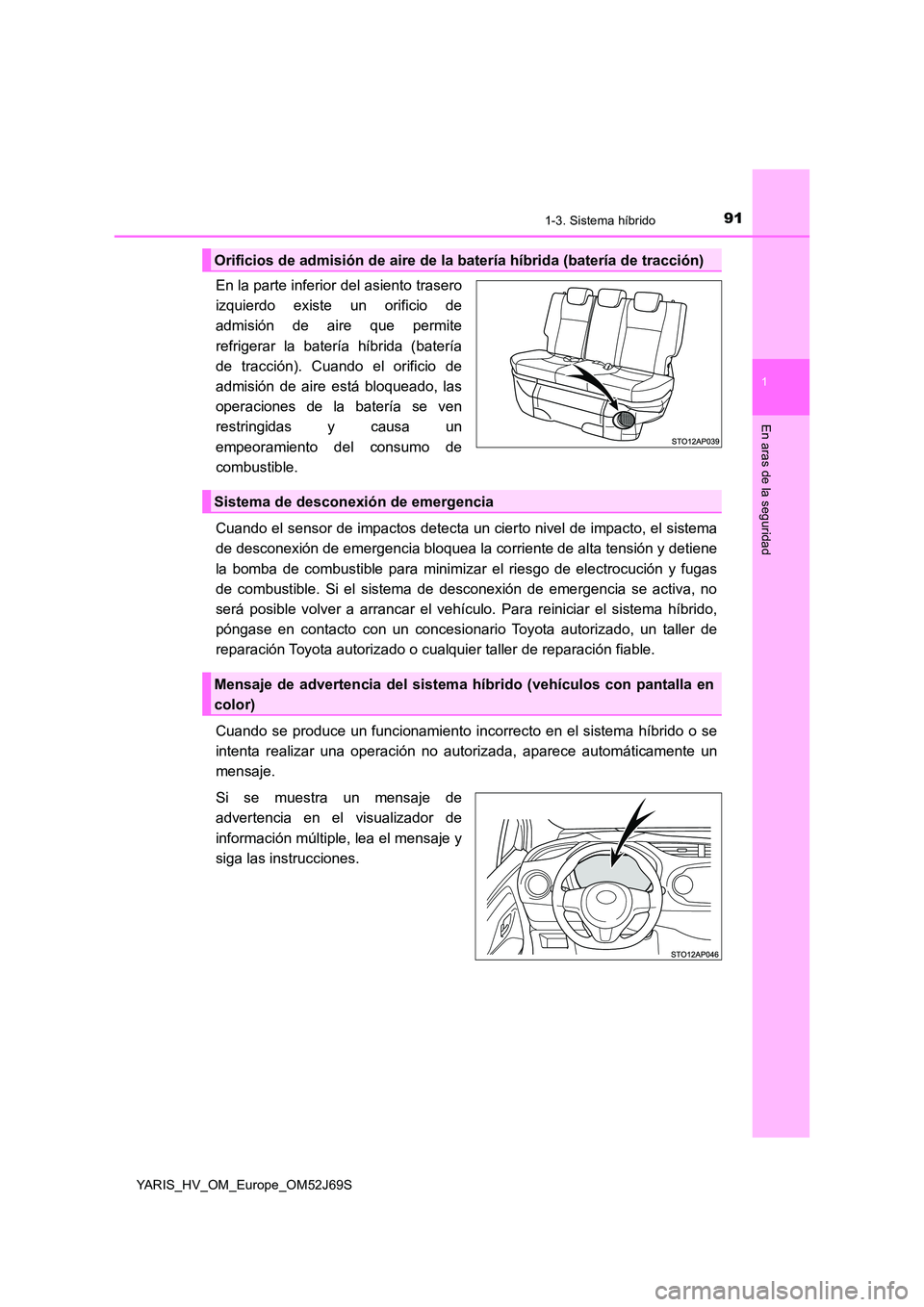

911-3. Sistema híbrido
1
En aras de la seguridad
YARIS_HV_OM_Europe_OM52J69S
En la parte inferior del asiento trasero
izquierdo existe un orificio de
admisión de aire que permite
refrigerar la batería híbrida (batería
de tracción). Cuando el orificio de
admisión de aire está bloqueado, las
operaciones de la batería se ven
restringidas y causa un
empeoramiento del consumo de
combustible.
Cuando el sensor de impactos detecta un cierto nivel de impacto, el sistema
de desconexión de emergencia bloquea la co rriente de alta tensión y detiene
la bomba de combustible para minimiza r el riesgo de electrocución y fugas
de combustible. Si el sistema de desconexión de emergencia se activa, no
será posible volver a arrancar el vehí culo. Para reiniciar el sistema híbrido,
póngase en contacto con un concesionario Toyota autorizado, un taller de
reparación Toyota autorizado o cual quier taller de reparación fiable.
Cuando se produce un funcionamiento incorrecto en el sistema híbrido o se
intenta realizar una operación no aut orizada, aparece automáticamente un
mensaje.
Si se muestra un mensaje de
advertencia en el visualizador de
información múltiple, lea el mensaje y
siga las instrucciones.
Orificios de admisión de aire de la batería híbrida (batería de tracción)
Sistema de desconexión de emergencia
Mensaje de advertencia del sistema híbrido (vehículos con pantalla en
color)

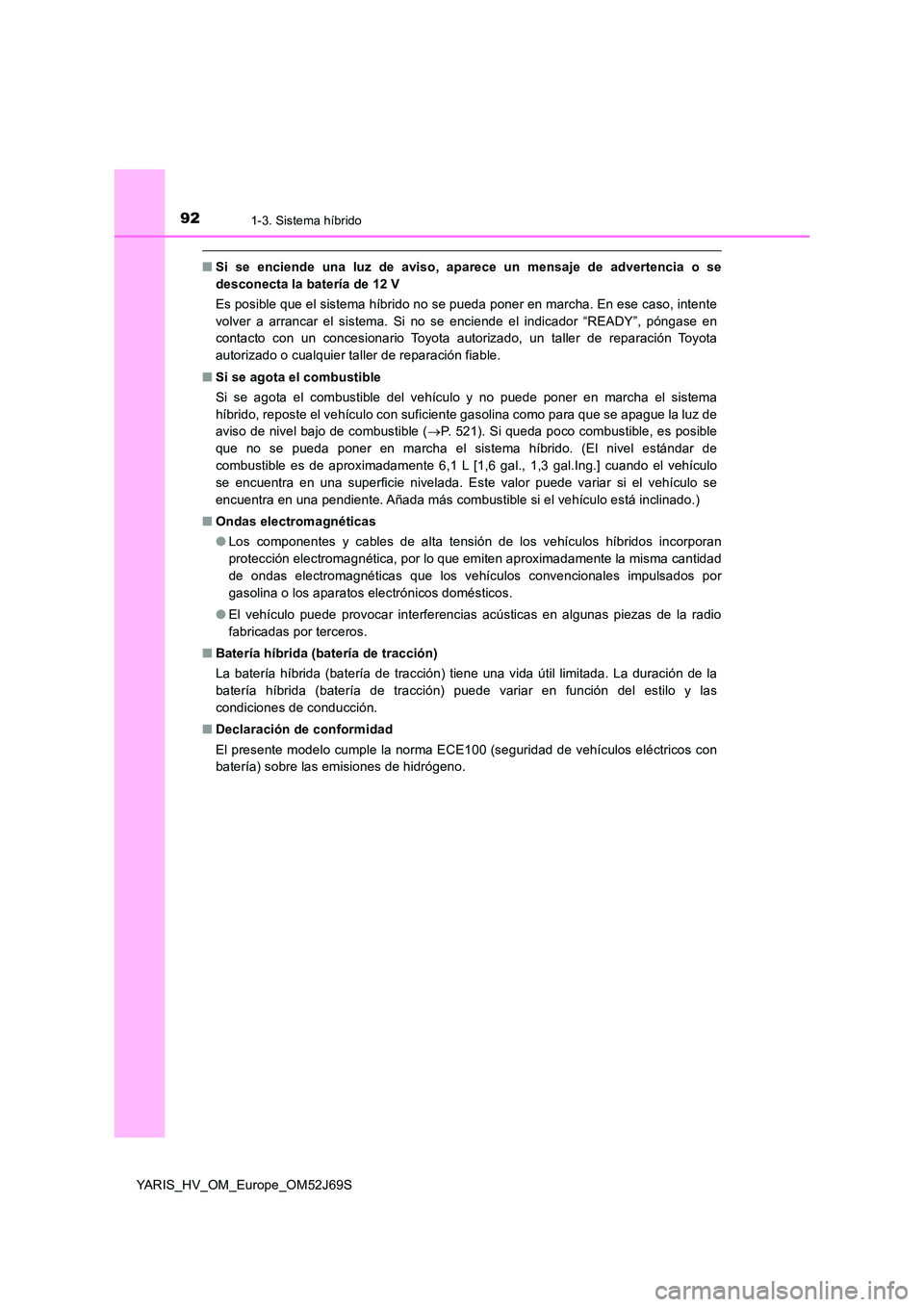

921-3. Sistema híbrido
YARIS_HV_OM_Europe_OM52J69S
■Si se enciende una luz de aviso, aparece un mensaje de advertencia o se
desconecta la batería de 12 V
Es posible que el sistema híbrido no se pueda poner en marcha. En ese caso, intente
volver a arrancar el sistema. Si no se enciende el indicador “READY”, póngase en
contacto con un concesionario Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller de reparación fiable.
■ Si se agota el combustible
Si se agota el combustible del vehículo y no puede poner en marcha el sistema
híbrido, reposte el vehículo con suficiente gasolina como para que se apague la luz de
aviso de nivel bajo de combustible ( P. 521). Si queda poco combustible, es posible
que no se pueda poner en marcha el sistema híbrido. (El nivel estándar de
combustible es de aproximadamente 6,1 L [1,6 gal., 1,3 gal.Ing.] cuando el vehículo
se encuentra en una superficie nivelada. Este valor puede variar si el vehículo se
encuentra en una pendiente. Añada más combustible si el vehículo está inclinado.)
■ Ondas electromagnéticas
● Los componentes y cables de alta tensión de los vehículos híbridos incorporan
protección electromagnética, por lo que emiten aproximadamente la misma cantidad
de ondas electromagnéticas que los vehículos convencionales impulsados por
gasolina o los aparatos electrónicos domésticos.
● El vehículo puede provocar interferencias acústicas en algunas piezas de la radio
fabricadas por terceros.
■ Batería híbrida (batería de tracción)
La batería híbrida (batería de tracción) tiene una vida útil limitada. La duración de la
batería híbrida (batería de tracción) puede variar en función del estilo y las
condiciones de conducción.
■ Declaración de conformidad
El presente modelo cumple la norma ECE100 (seguridad de vehículos eléctricos con
batería) sobre las emisiones de hidrógeno.

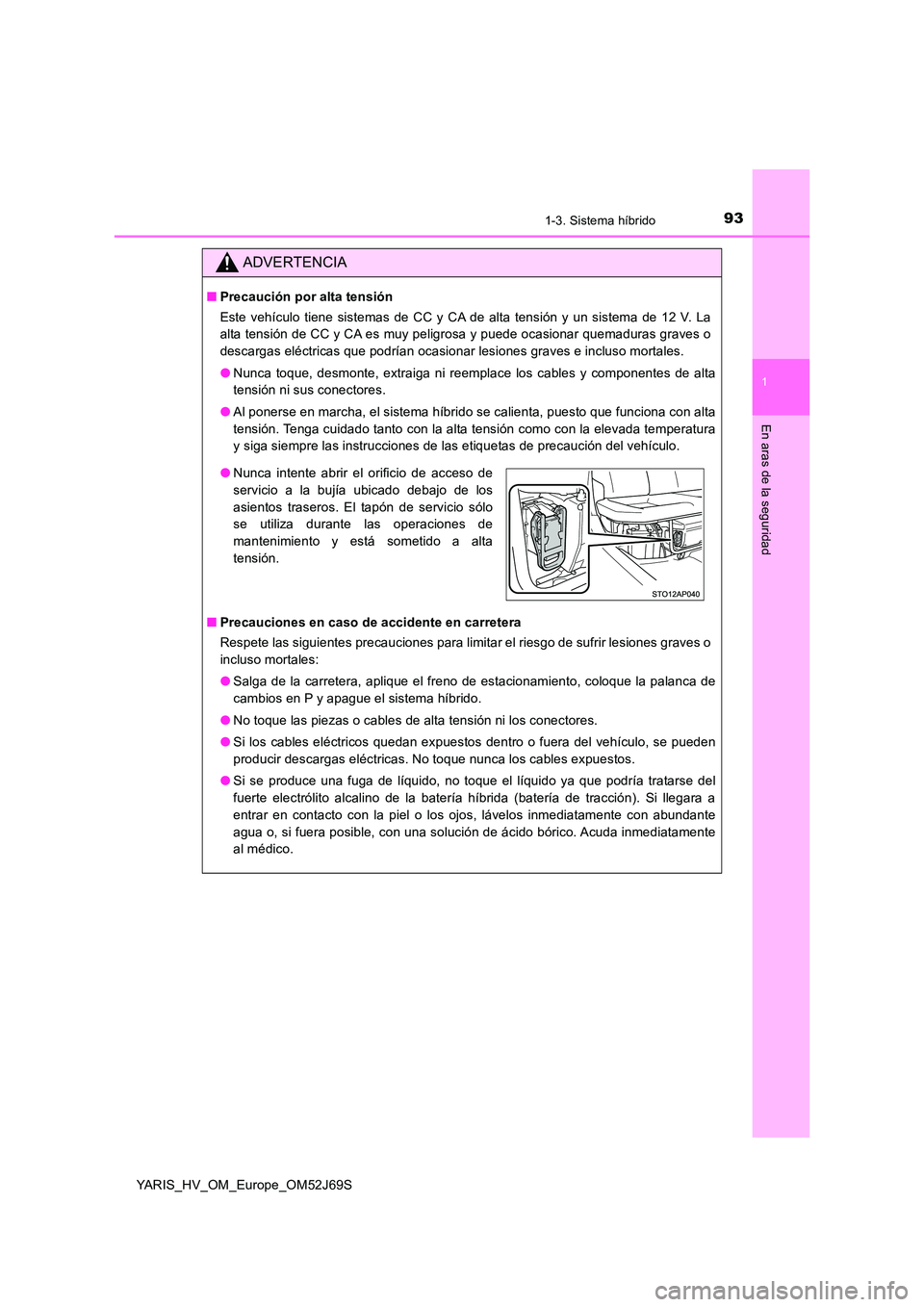

931-3. Sistema híbrido
1
En aras de la seguridad
YARIS_HV_OM_Europe_OM52J69S
ADVERTENCIA
■Precaución por alta tensión
Este vehículo tiene sistemas de CC y CA de alta tensión y un sistema de 12 V. La
alta tensión de CC y CA es muy peligrosa y puede ocasionar quemaduras graves o
descargas eléctricas que podrían ocasionar lesiones graves e incluso mortales.
● Nunca toque, desmonte, extraiga ni reemplace los cables y componentes de alta
tensión ni sus conectores.
● Al ponerse en marcha, el sistema híbrido se calienta, puesto que funciona con alta
tensión. Tenga cuidado tanto con la alta tensión como con la elevada temperatura
y siga siempre las instrucciones de las etiquetas de precaución del vehículo.
■ Precauciones en caso de accidente en carretera
Respete las siguientes precauciones para limitar el riesgo de sufrir lesiones graves o
incluso mortales:
● Salga de la carretera, aplique el freno de estacionamiento, coloque la palanca de
cambios en P y apague el sistema híbrido.
● No toque las piezas o cables de alta tensión ni los conectores.
● Si los cables eléctricos quedan expuestos dentro o fuera del vehículo, se pueden
producir descargas eléctricas. No toque nunca los cables expuestos.
● Si se produce una fuga de líquido, no toque el líquido ya que podría tratarse del
fuerte electrólito alcalino de la batería híbrida (batería de tracción). Si llegara a
entrar en contacto con la piel o los ojos, lávelos inmediatamente con abundante
agua o, si fuera posible, con una solución de ácido bórico. Acuda inmediatamente
al médico.
● Nunca intente abrir el orificio de acceso de
servicio a la bujía ubicado debajo de los
asientos traseros. El tapón de servicio sólo
se utiliza durante las operaciones de
mantenimiento y está sometido a alta
tensión.

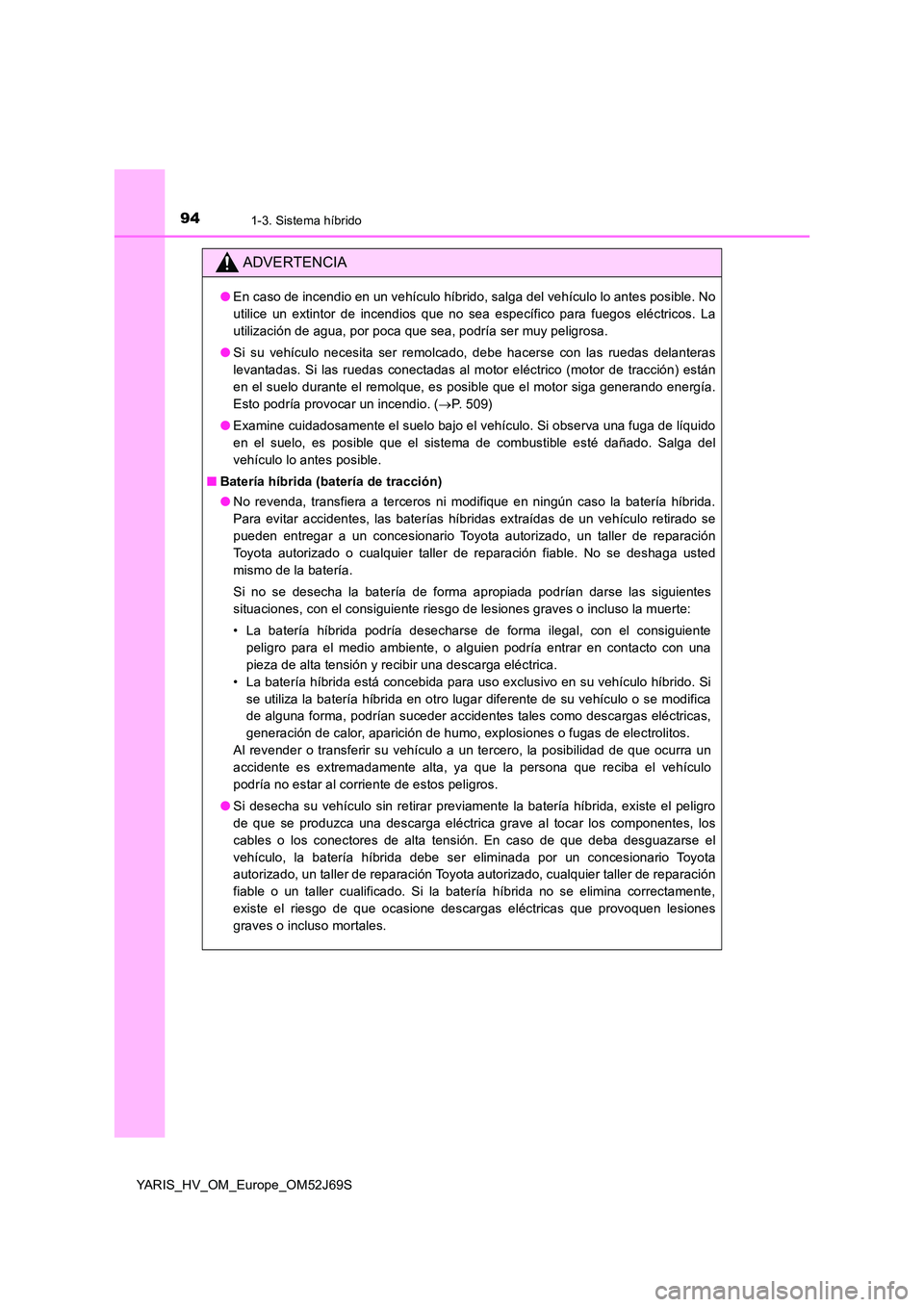

941-3. Sistema híbrido
YARIS_HV_OM_Europe_OM52J69S
ADVERTENCIA
●En caso de incendio en un vehículo híbrido, salga del vehículo lo antes posible. No
utilice un extintor de incendios que no sea específico para fuegos eléctricos. La
utilización de agua, por poca que sea, podría ser muy peligrosa.
● Si su vehículo necesita ser remolcado, debe hacerse con las ruedas delanteras
levantadas. Si las ruedas conectadas al motor eléctrico (motor de tracción) están
en el suelo durante el remolque, es posible que el motor siga generando energía.
Esto podría provocar un incendio. ( P. 509)
● Examine cuidadosamente el suelo bajo el vehículo. Si observa una fuga de líquido
en el suelo, es posible que el sistema de combustible esté dañado. Salga del
vehículo lo antes posible.
■ Batería híbrida (batería de tracción)
● No revenda, transfiera a terceros ni modifique en ningún caso la batería híbrida.
Para evitar accidentes, las baterías híbridas extraídas de un vehículo retirado se
pueden entregar a un concesionario Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller de reparación fiable. No se deshaga usted
mismo de la batería.
Si no se desecha la batería de forma apropiada podrían darse las siguientes
situaciones, con el consiguiente riesgo de lesiones graves o incluso la muerte:
• La batería híbrida podría desecharse de forma ilegal, con el consiguiente
peligro para el medio ambiente, o alguien podría entrar en contacto con una
pieza de alta tensión y recibir una descarga eléctrica.
• La batería híbrida está concebida para uso exclusivo en su vehículo híbrido. Si
se utiliza la batería híbrida en otro lugar diferente de su vehículo o se modifica
de alguna forma, podrían suceder accidentes tales como descargas eléctricas,
generación de calor, aparición de humo, explosiones o fugas de electrolitos.
Al revender o transferir su vehículo a un tercero, la posibilidad de que ocurra un
accidente es extremadamente alta, ya que la persona que reciba el vehículo
podría no estar al corriente de estos peligros.
● Si desecha su vehículo sin retirar previamente la batería híbrida, existe el peligro
de que se produzca una descarga eléctrica grave al tocar los componentes, los
cables o los conectores de alta tensión. En caso de que deba desguazarse el
vehículo, la batería híbrida debe ser eliminada por un concesionario Toyota
autorizado, un taller de reparación Toyota autorizado, cualquier taller de reparación
fiable o un taller cualificado. Si la batería híbrida no se elimina correctamente,
existe el riesgo de que ocasione descargas eléctricas que provoquen lesiones
graves o incluso mortales.

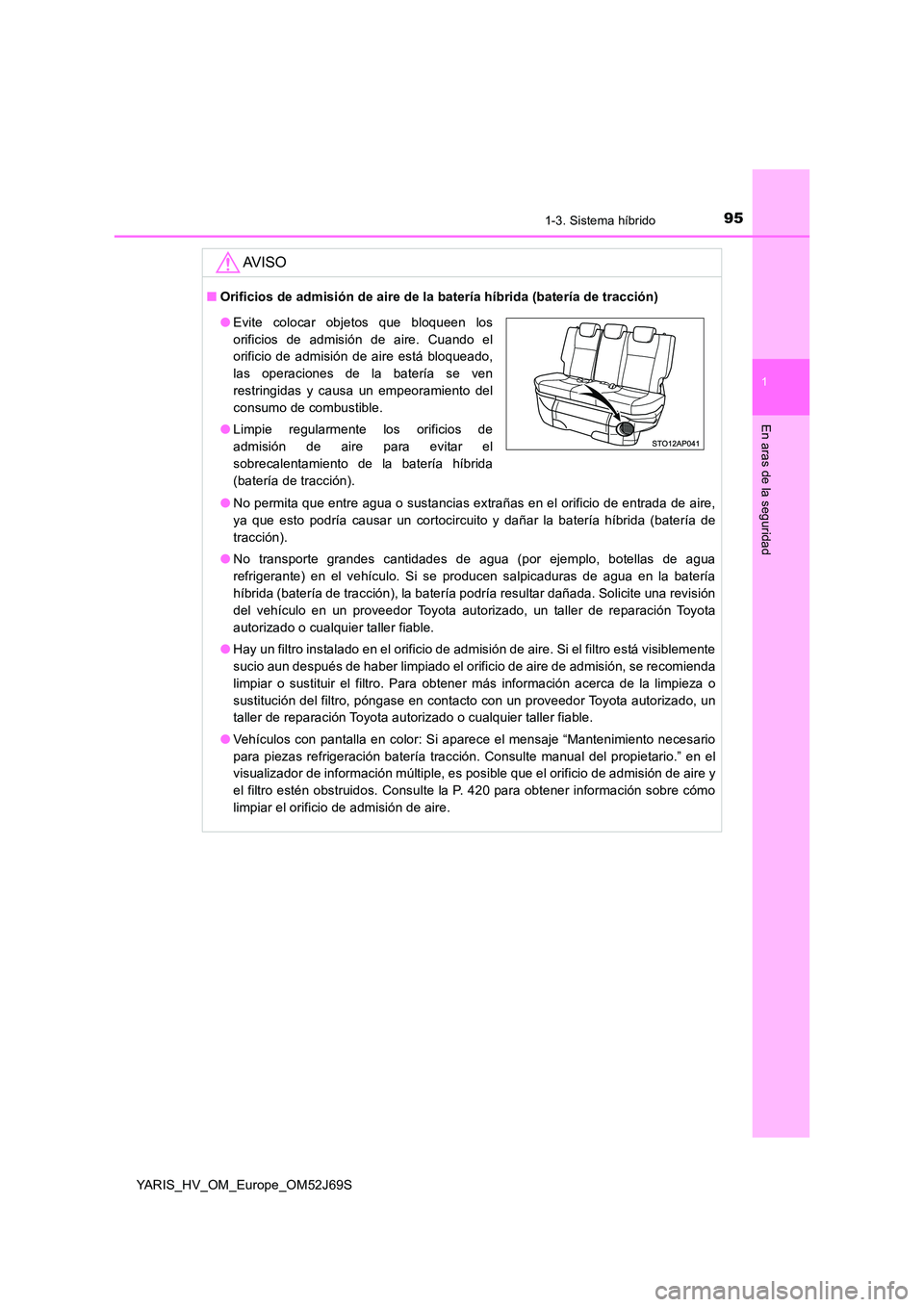

951-3. Sistema híbrido
1
En aras de la seguridad
YARIS_HV_OM_Europe_OM52J69S
AV I S O
■Orificios de admisión de aire de la batería híbrida (batería de tracción)
● No permita que entre agua o sustancias extrañas en el orificio de entrada de aire,
ya que esto podría causar un cortocircuito y dañar la batería híbrida (batería de
tracción).
● No transporte grandes cantidades de agua (por ejemplo, botellas de agua
refrigerante) en el vehículo. Si se producen salpicaduras de agua en la batería
híbrida (batería de tracción), la batería podría resultar dañada. Solicite una revisión
del vehículo en un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● Hay un filtro instalado en el orificio de admisión de aire. Si el filtro está visiblemente
sucio aun después de haber limpiado el orificio de aire de admisión, se recomienda
limpiar o sustituir el filtro. Para obtener más información acerca de la limpieza o
sustitución del filtro, póngase en contacto con un proveedor Toyota autorizado, un
taller de reparación Toyota autorizado o cualquier taller fiable.
● Vehículos con pantalla en color: Si aparece el mensaje “Mantenimiento necesario
para piezas refrigeración batería tracción. Consulte manual del propietario.” en el
visualizador de información múltiple, es posible que el orificio de admisión de aire y
el filtro estén obstruidos. Consulte la P. 420 para obtener información sobre cómo
limpiar el orificio de admisión de aire.
● Evite colocar objetos que bloqueen los
orificios de admisión de aire. Cuando el
orificio de admisión de aire está bloqueado,
las operaciones de la batería se ven
restringidas y causa un empeoramiento del
consumo de combustible.
● Limpie regularmente los orificios de
admisión de aire para evitar el
sobrecalentamiento de la batería híbrida
(batería de tracción).

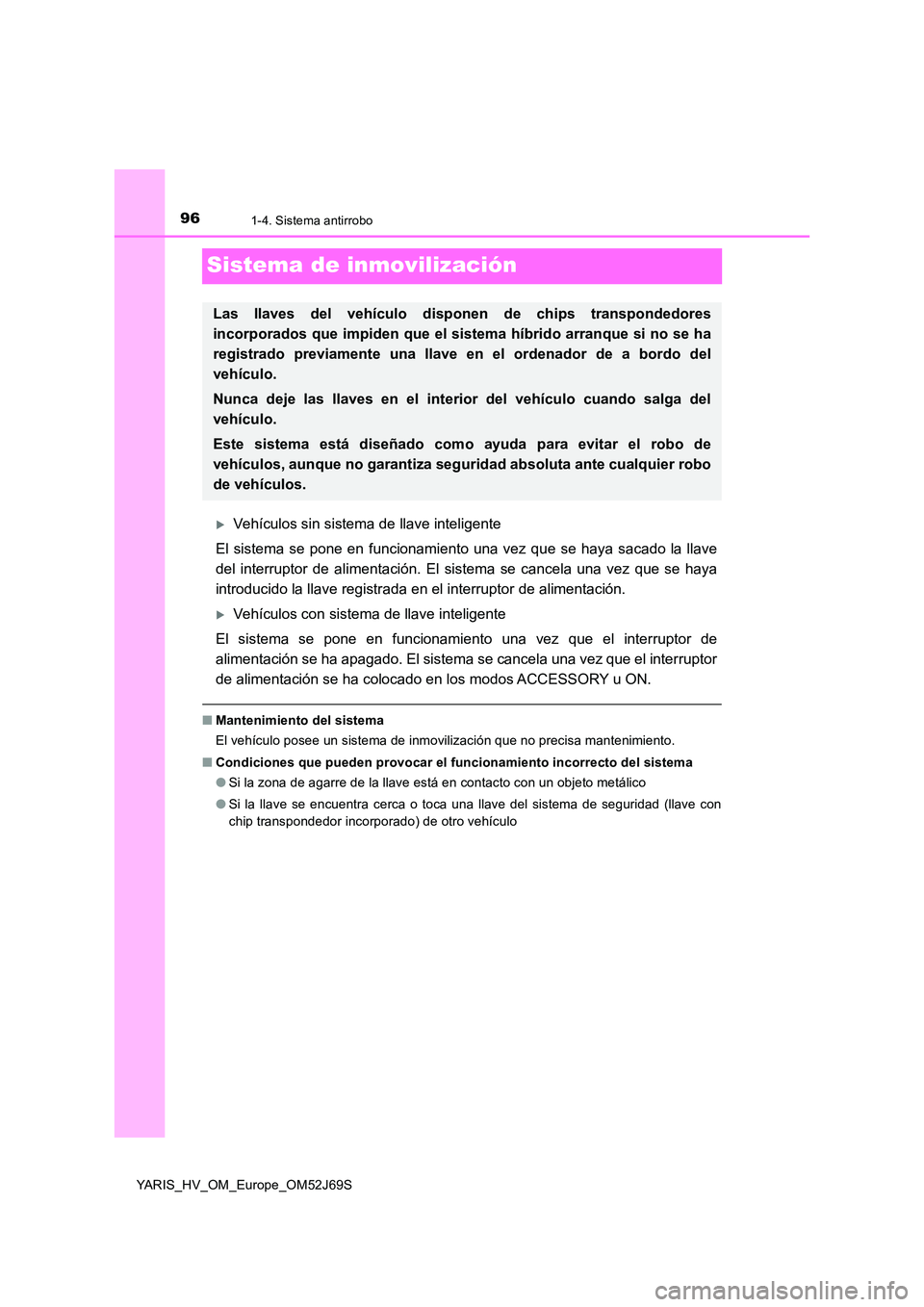

961-4. Sistema antirrobo
YARIS_HV_OM_Europe_OM52J69S
Sistema de inmovilización
Vehículos sin sistema de llave inteligente
El sistema se pone en funcionamiento una vez que se haya sacado la llave
del interruptor de alimentación. El sistema se cancela una vez que se haya
introducido la llave registrada en el interruptor de alimentación.
Vehículos con sistema de llave inteligente
El sistema se pone en funcionamiento una vez que el interruptor de
alimentación se ha apagado. El sistema se cancela una vez que el interruptor
de alimentación se ha colocado en los modos ACCESSORY u ON.
■ Mantenimiento del sistema
El vehículo posee un sistema de inmovilización que no precisa mantenimiento.
■ Condiciones que pueden provocar el funcionamiento incorrecto del sistema
● Si la zona de agarre de la llave está en contacto con un objeto metálico
● Si la llave se encuentra cerca o toca una llave del sistema de seguridad (llave con
chip transpondedor incorporado) de otro vehículo
Las llaves del vehículo disponen de chips transpondedores
incorporados que impiden que el sistema híbrido arranque si no se ha
registrado previamente una llave en el ordenador de a bordo del
vehículo.
Nunca deje las llaves en el interior del vehículo cuando salga del
vehículo.
Este sistema está diseñado como ayuda para evitar el robo de
vehículos, aunque no garantiza segur idad absoluta ante cualquier robo
de vehículos.

971-4. Sistema antirrobo
1
En aras de la seguridad
YARIS_HV_OM_Europe_OM52J69S

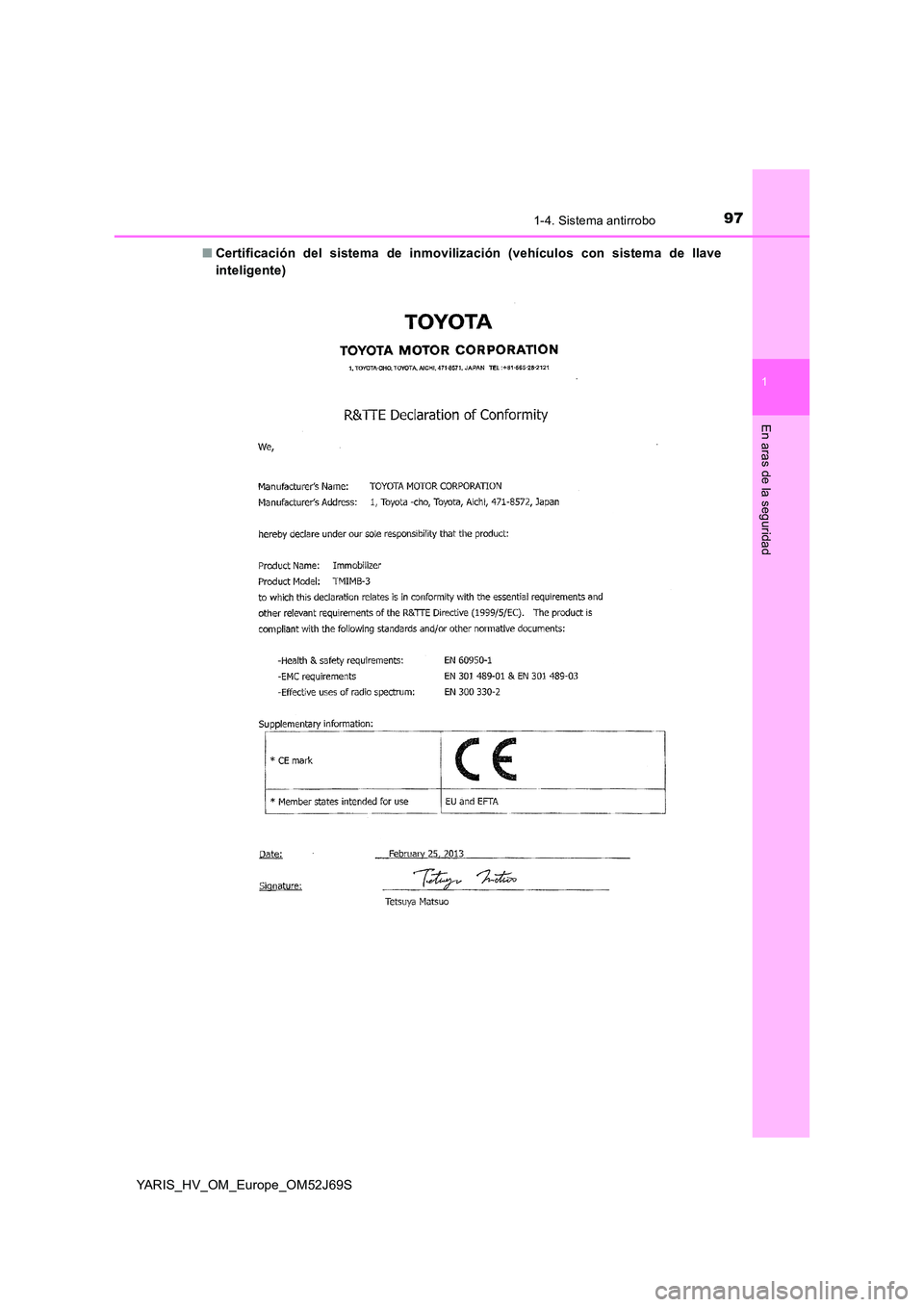

■ Certificación del sistema de inmovilización (vehículos con sistema de llave
inteligente)

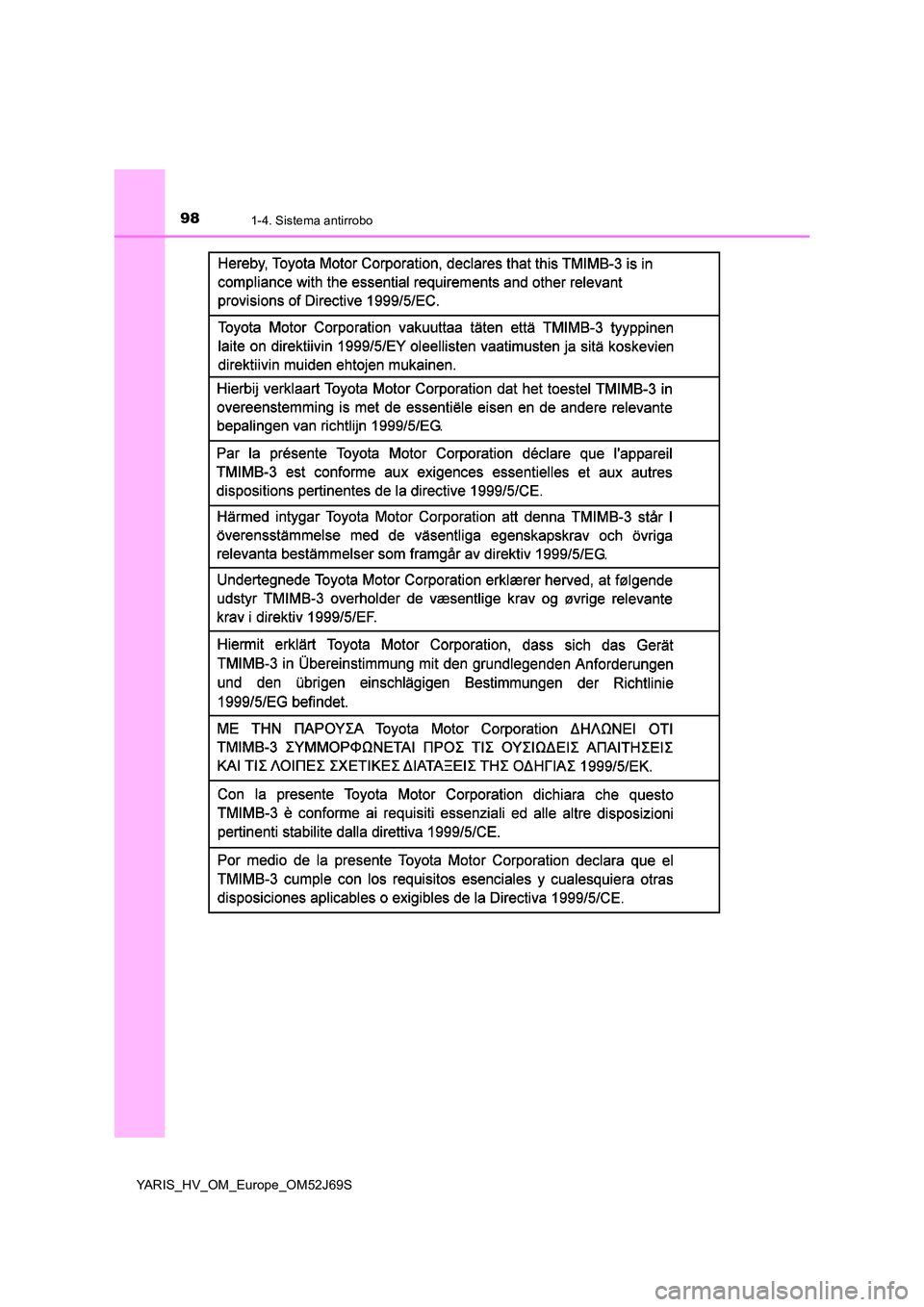

981-4. Sistema antirrobo
YARIS_HV_OM_Europe_OM52J69S

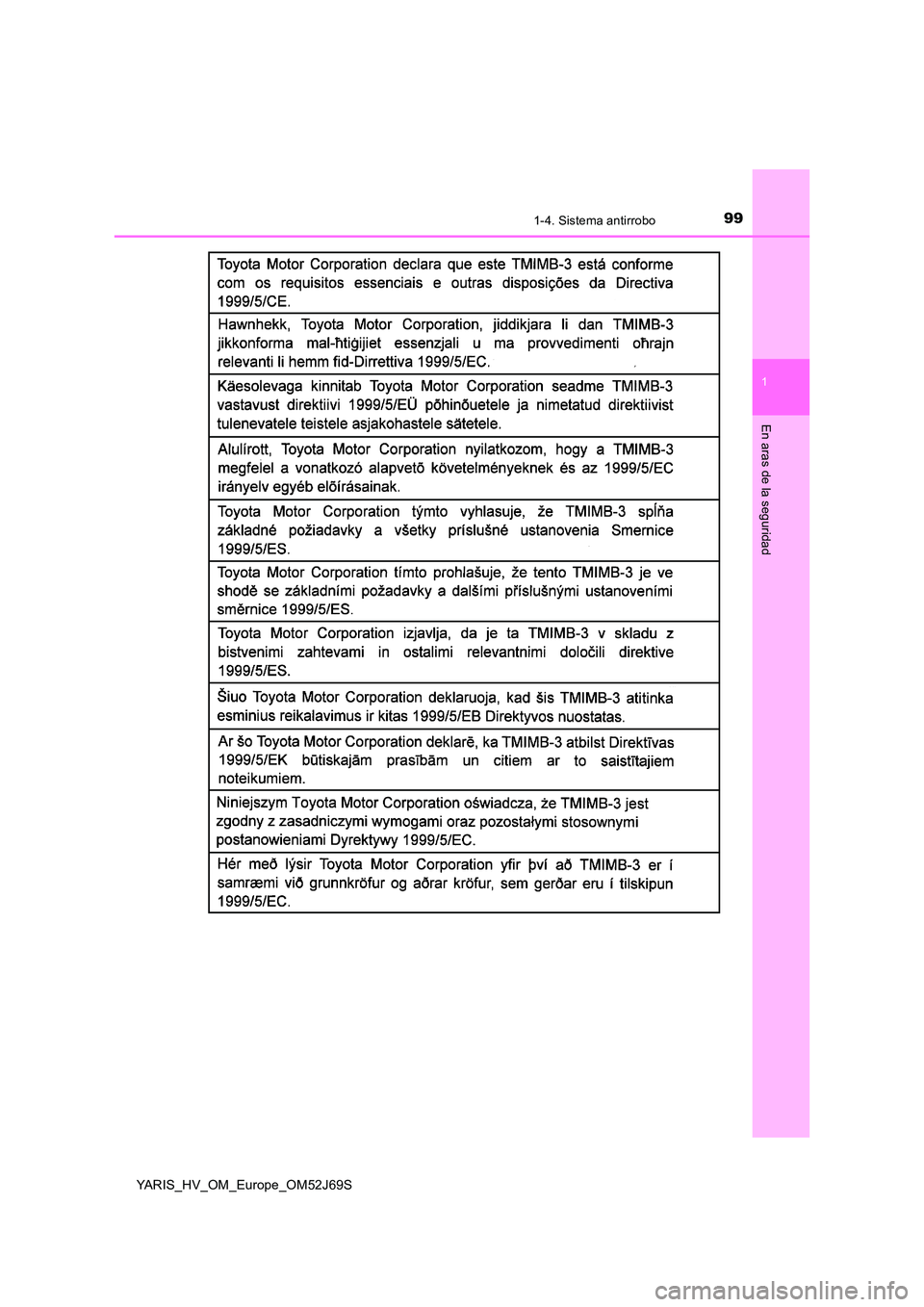

991-4. Sistema antirrobo
1
En aras de la seguridad
YARIS_HV_OM_Europe_OM52J69S

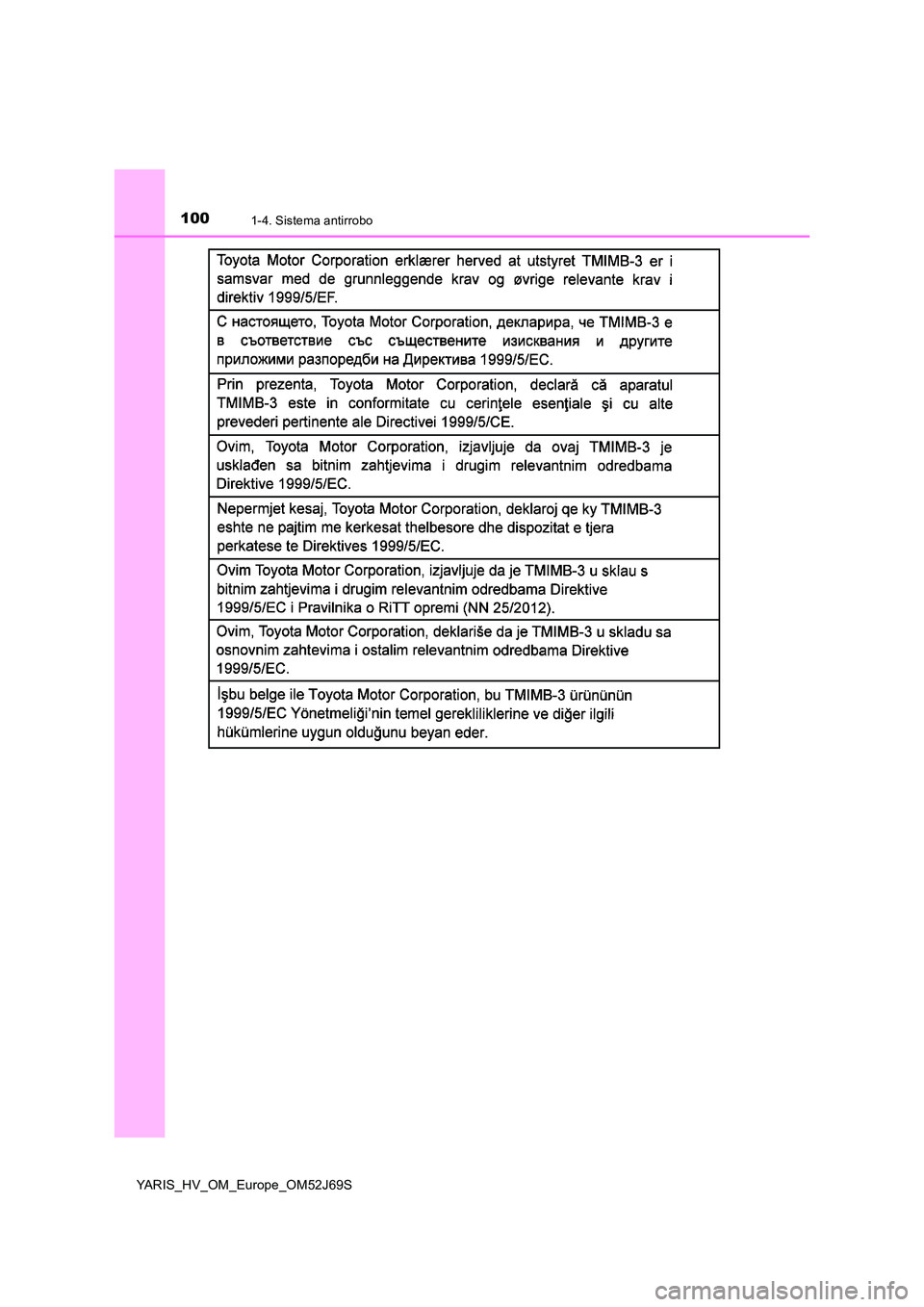

1001-4. Sistema antirrobo
YARIS_HV_OM_Europe_OM52J69S
