Page 101 of 632

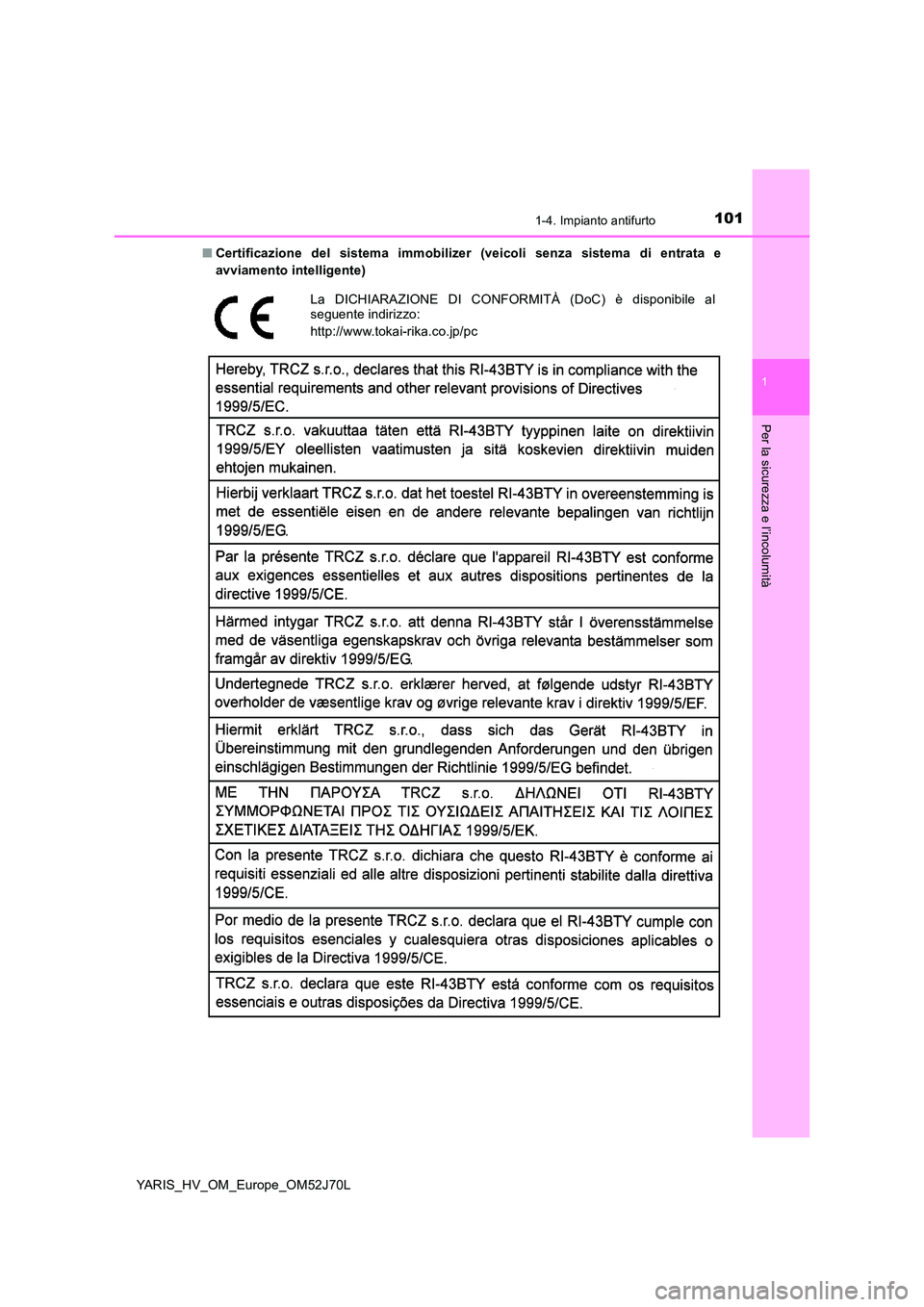

1011-4. Impianto antifurto
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J70L
■ Certificazione del sistema immobilizer (veicoli senza sistema di entrata e
avviamento intelligente)
La DICHIARAZIONE DI CONFORMITÀ (DoC) è disponibile al seguente indirizzo:
http://www.tokai-rika.co.jp/pc

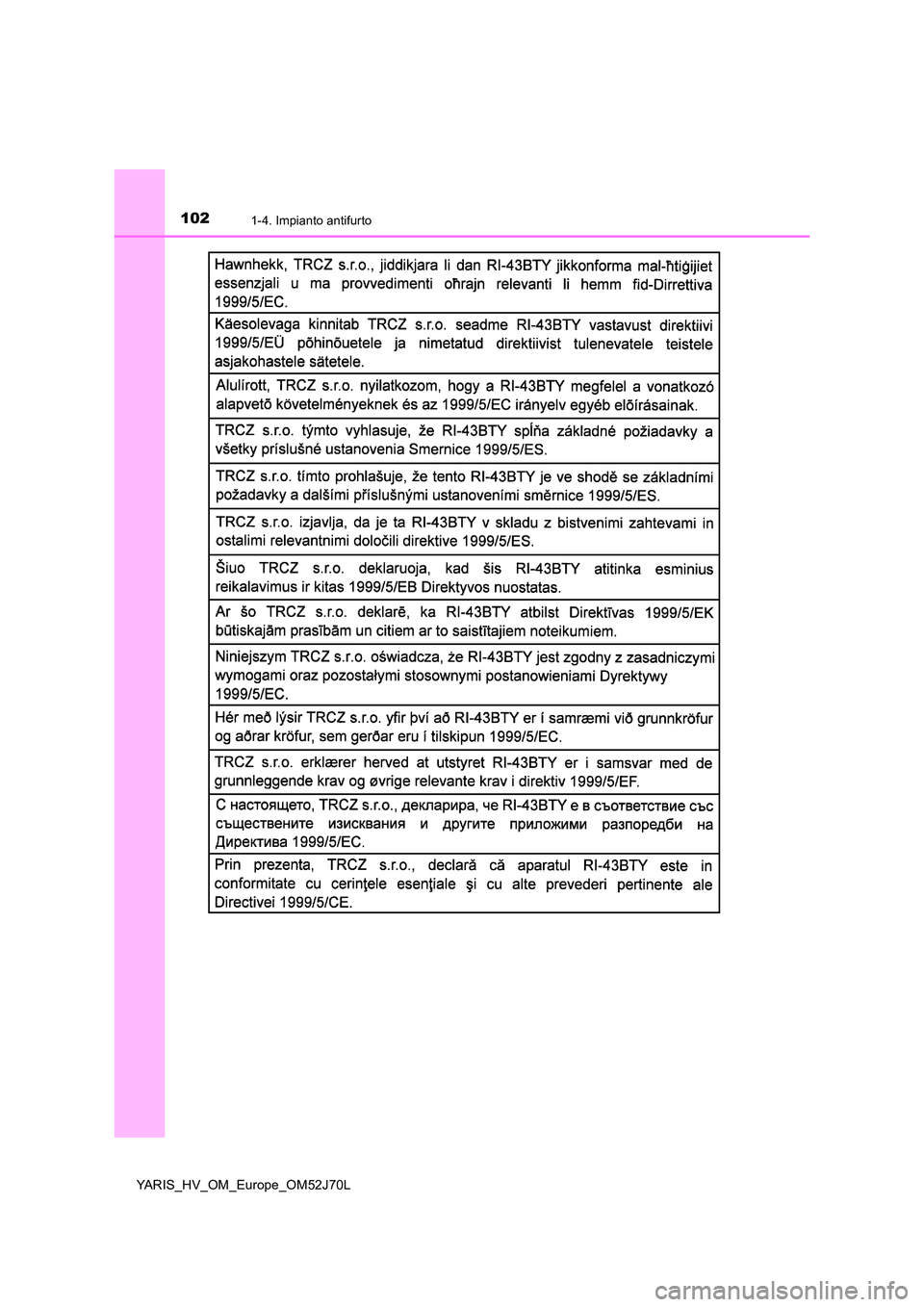

Page 102 of 632
1021-4. Impianto antifurto
YARIS_HV_OM_Europe_OM52J70L

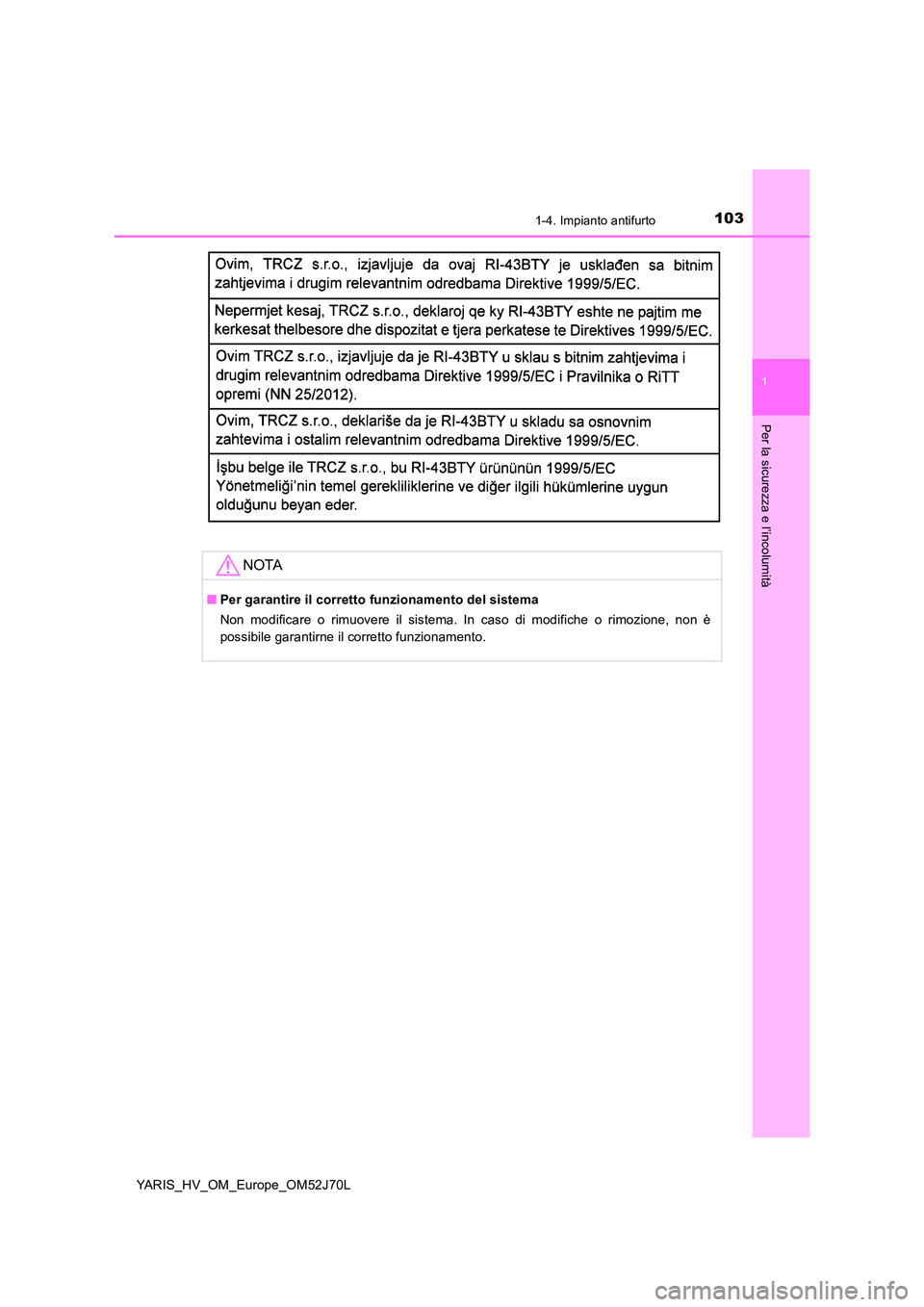

Page 103 of 632
1031-4. Impianto antifurto
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J70L
NOTA
■Per garantire il corretto funzionamento del sistema
Non modificare o rimuovere il sistema. In caso di modifiche o rimozione, non è
possibile garantirne il corretto funzionamento.

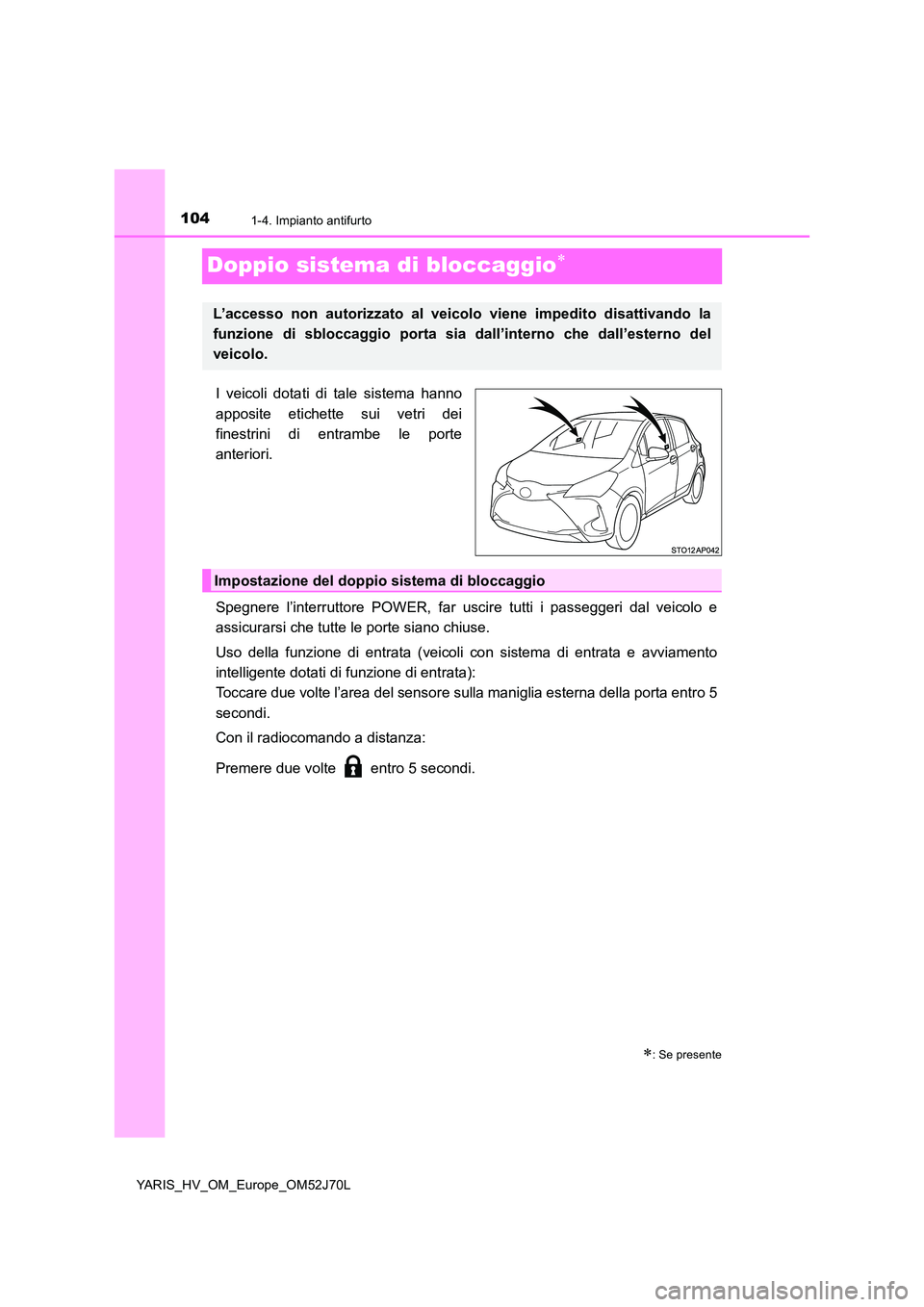

Page 104 of 632
1041-4. Impianto antifurto
YARIS_HV_OM_Europe_OM52J70L
Doppio sistema di bloccaggio
I veicoli dotati di tale sistema hanno
apposite etichette sui vetri dei
finestrini di entrambe le porte
anteriori.
Spegnere l’interruttore POWER, far uscire tutti i passeggeri dal veicolo e
assicurarsi che tutte le porte siano chiuse.
Uso della funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente dotati di funzione di entrata):
Toccare due volte l’area del sensore sulla maniglia esterna della porta entro 5
secondi.
Con il radiocomando a distanza:
Premere due volte entro 5 secondi.
: Se presente
L’accesso non autorizzato al veicolo viene impedito disattivando la
funzione di sbloccaggio porta si a dall’interno che dall’esterno del
veicolo.
Impostazione del doppio sistema di bloccaggio

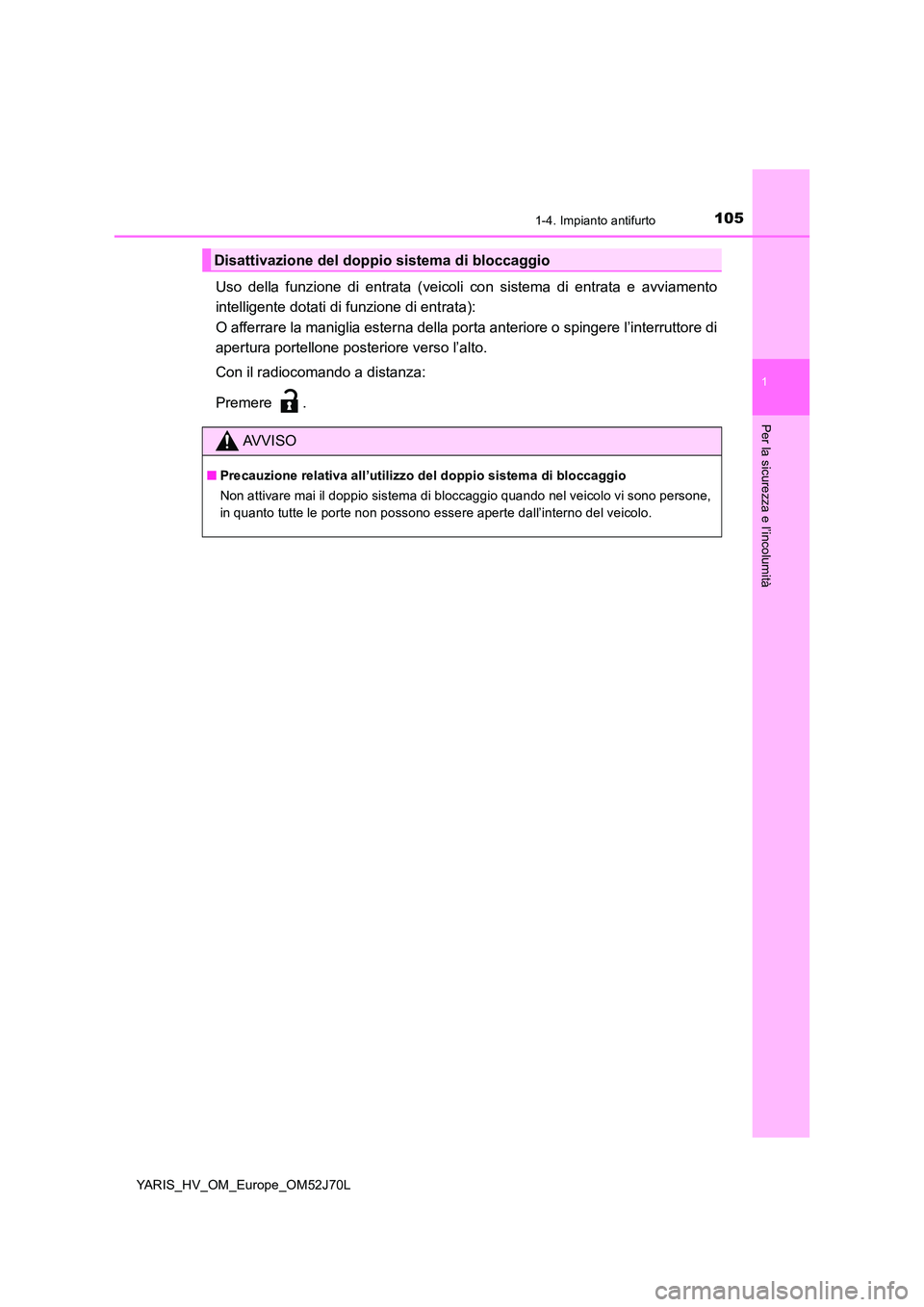

Page 105 of 632
1051-4. Impianto antifurto
1
Per la sicurezza e l’incolumità
YARIS_HV_OM_Europe_OM52J70L
Uso della funzione di entrata (veicoli con sistema di entrata e avviamento
intelligente dotati di funzione di entrata):
O afferrare la maniglia esterna della porta anteriore o spingere l’interruttore di
apertura portellone posteriore verso l’alto.
Con il radiocomando a distanza:
Premere .
Disattivazione del doppio sistema di bloccaggio
AVVISO
■ Precauzione relativa all’utilizzo del doppio sistema di bloccaggio
Non attivare mai il doppio sistema di bloccaggio quando nel veicolo vi sono persone,
in quanto tutte le porte non possono essere aperte dall’interno del veicolo.
Page 106 of 632
1061-4. Impianto antifurto
YARIS_HV_OM_Europe_OM52J70L

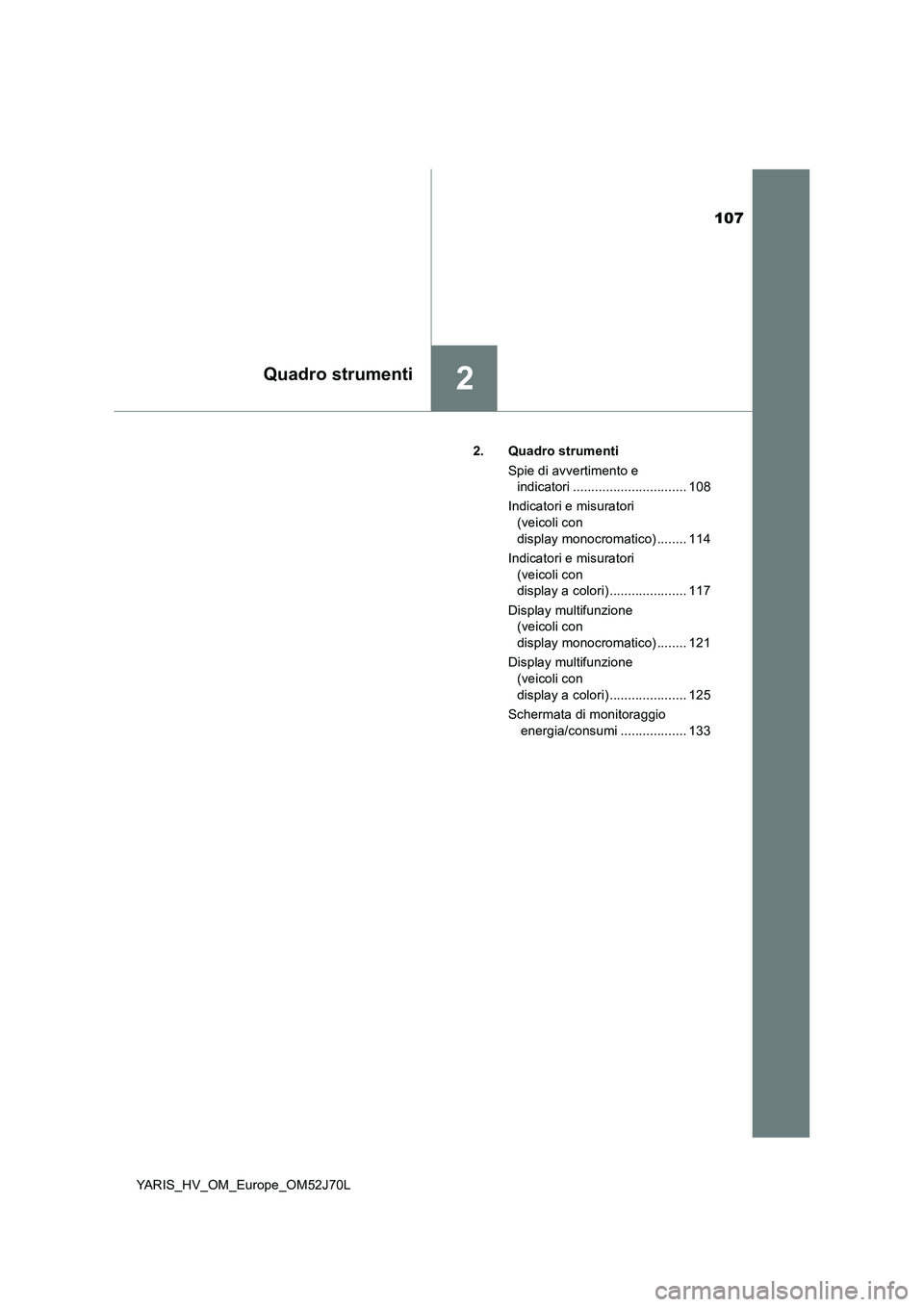

Page 107 of 632
107
2Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
2. Quadro strumenti
Spie di avvertimento e
indicatori ............................... 108
Indicatori e misuratori
(veicoli con
display monocromatico) ........ 114
Indicatori e misuratori
(veicoli con
display a colori) ..................... 117
Display multifunzione
(veicoli con
display monocromatico) ........ 121
Display multifunzione
(veicoli con
display a colori) ..................... 125
Schermata di monitoraggio
energia/consumi .................. 133

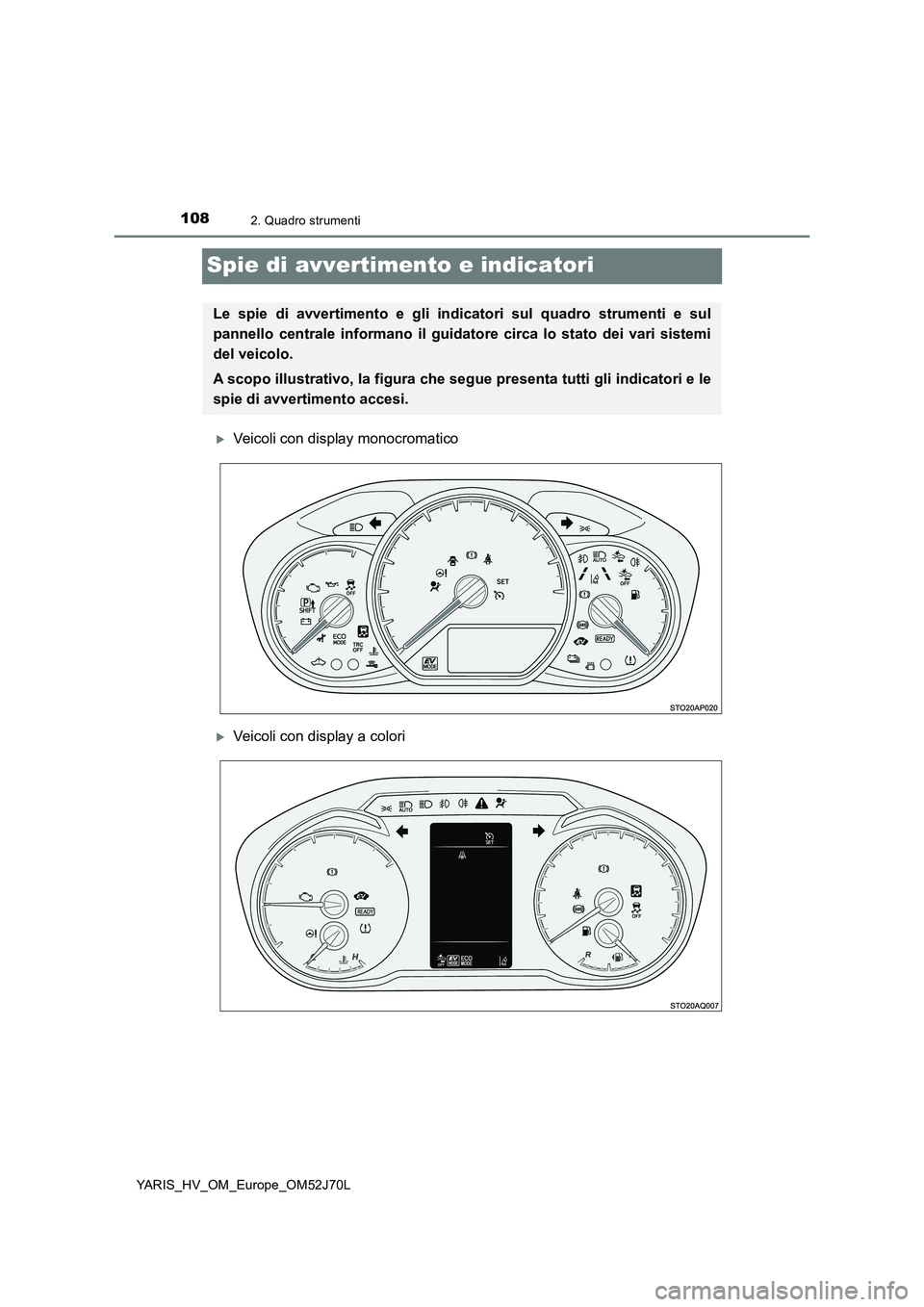

Page 108 of 632
1082. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Spie di avvertimento e indicatori
Veicoli con display monocromatico
Veicoli con display a colori
Le spie di avvertimento e gli indicatori sul quadro strumenti e sul
pannello centrale informano il guid atore circa lo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e le
spie di avvertimento accesi.

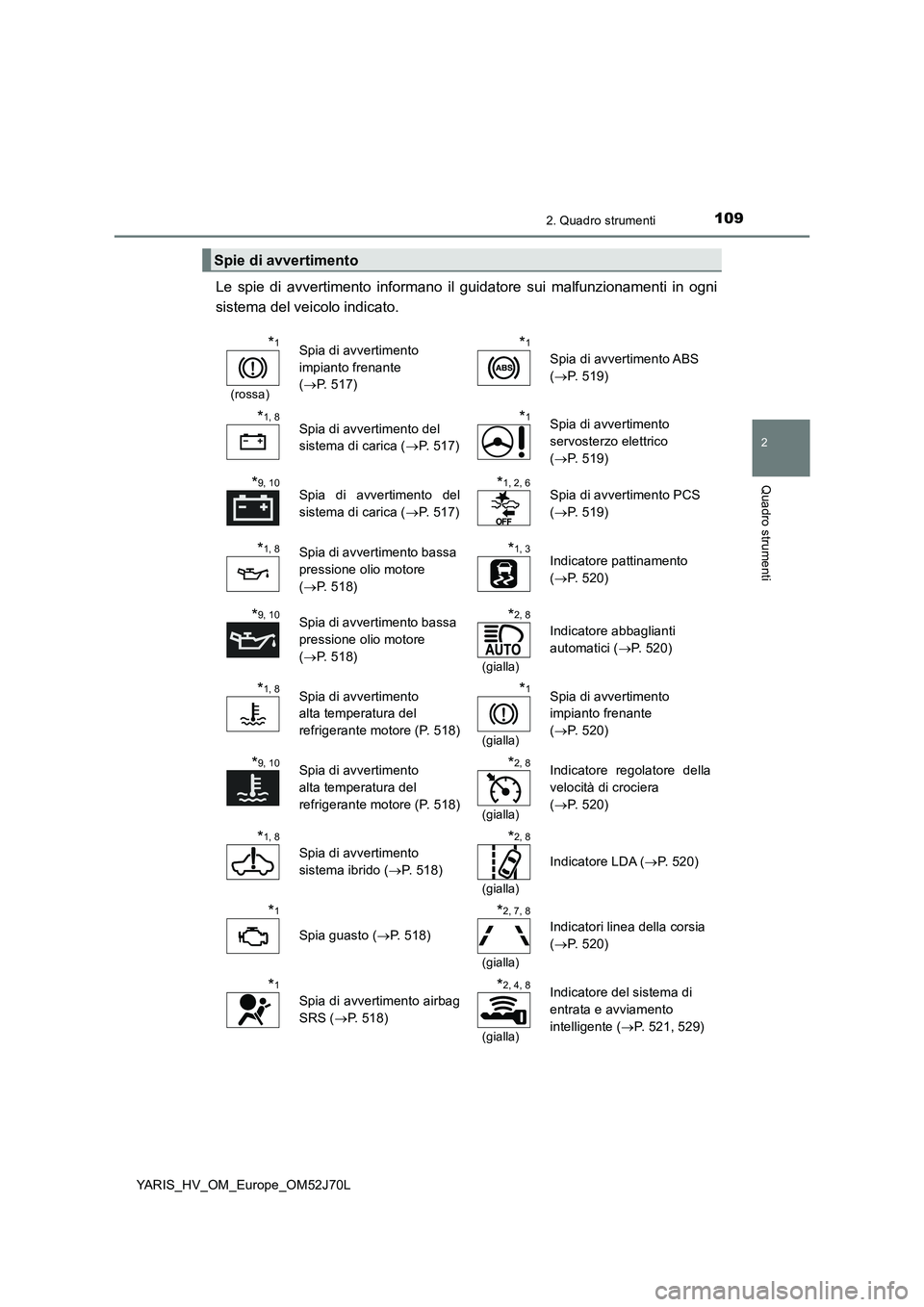

Page 109 of 632

1092. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Le spie di avvertimento informano il guidatore sui malfunzionamenti in ogni
sistema del veicolo indicato.
Spie di avvertimento
*1
(rossa)
Spia di avvertimento
impianto frenante
( P. 517)
*1
Spia di avvertimento ABS
( P. 519)
*1, 8Spia di avvertimento del
sistema di carica ( P. 5 1 7 )
*1Spia di avvertimento
servosterzo elettrico
( P. 519)
*9, 10Spia di avvertimento del
sistema di carica ( P. 5 1 7 )
*1, 2, 6Spia di avvertimento PCS
( P. 519)
*1, 8Spia di avvertimento bassa
pressione olio motore
( P. 518)
*1, 3Indicatore pattinamento
( P. 520)
*9, 10Spia di avvertimento bassa
pressione olio motore
( P. 518)
*2, 8
(gialla)
Indicatore abbaglianti
automatici ( P. 520)
*1, 8Spia di avvertimento
alta temperatura del
refrigerante motore (P. 518)
*1
(gialla)
Spia di avvertimento
impianto frenante
( P. 520)
*9, 10Spia di avvertimento
alta temperatura del
refrigerante motore (P. 518)
*2, 8
(gialla)
Indicatore regolatore della
velocità di crociera
( P. 520)
*1, 8
Spia di avvertimento
sistema ibrido ( P. 518)
*2, 8
(gialla)
Indicatore LDA (P. 520)
*1
Spia guasto (P. 518)
*2, 7, 8
(gialla)
Indicatori linea della corsia
( P. 520)
*1
Spia di avvertimento airbag
SRS ( P. 518)
*2, 4, 8
(gialla)
Indicatore del sistema di
entrata e avviamento
intelligente ( P. 521, 529)

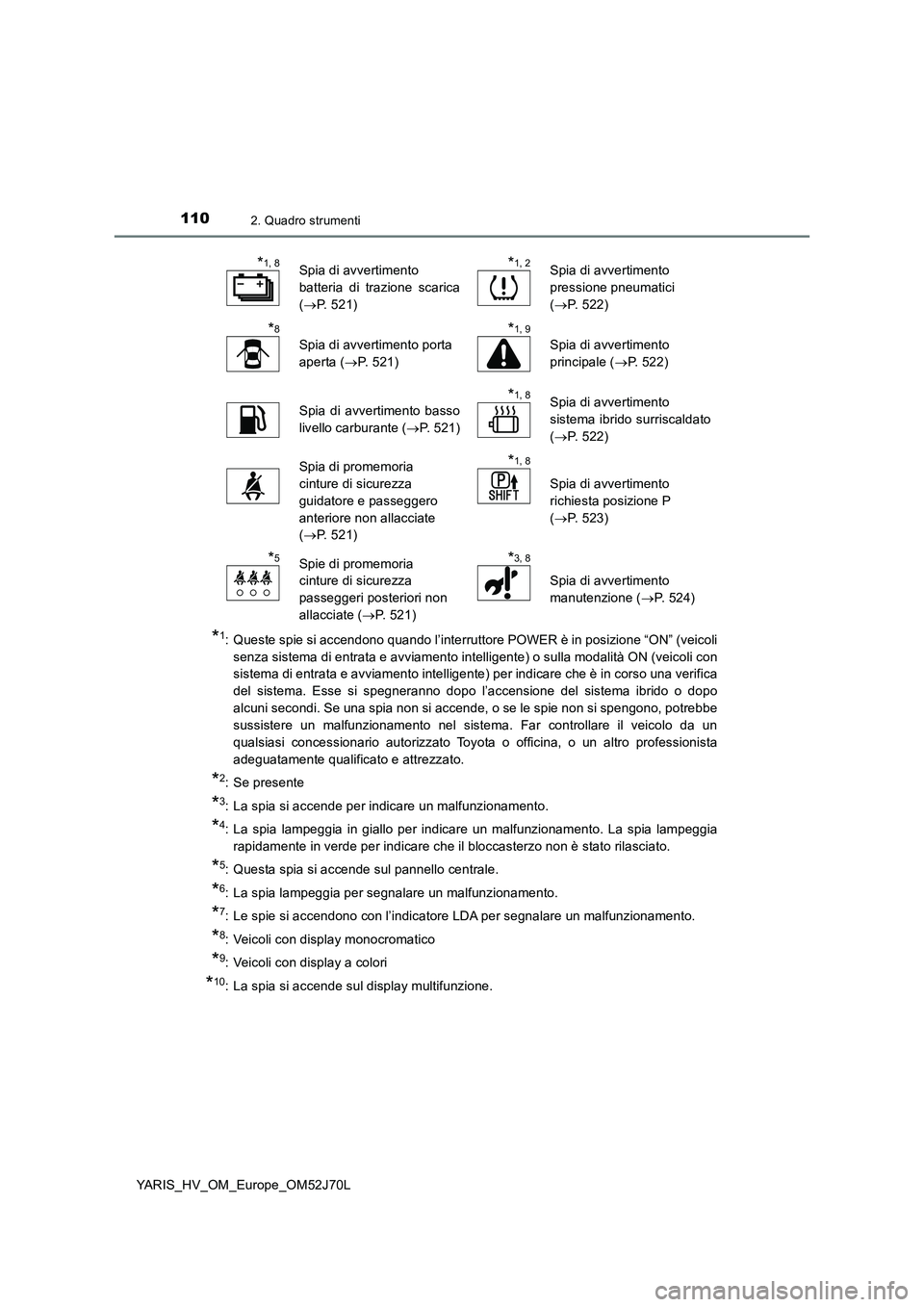

Page 110 of 632

1102. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
*1: Queste spie si accendono quando l’interruttore POWER è in posizione “ON” (veicoli
senza sistema di entrata e avviamento intelligente) o sulla modalità ON (veicoli con
sistema di entrata e avviamento intelligente) per indicare che è in corso una verifica
del sistema. Esse si spegneranno dopo l’accensione del sistema ibrido o dopo
alcuni secondi. Se una spia non si accende, o se le spie non si spengono, potrebbe
sussistere un malfunzionamento nel sistema. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia si accende per indicare un malfunzionamento.
*4: La spia lampeggia in giallo per indicare un malfunzionamento. La spia lampeggia
rapidamente in verde per indicare che il bloccasterzo non è stato rilasciato.
*5: Questa spia si accende sul pannello centrale.
*6: La spia lampeggia per segnalare un malfunzionamento.
*7: Le spie si accendono con l’indicatore LDA per segnalare un malfunzionamento.
*8: Veicoli con display monocromatico
*9: Veicoli con display a colori
*10: La spia si accende sul display multifunzione.
*1, 8Spia di avvertimento
batteria di trazione scarica
( P. 521)
*1, 2Spia di avvertimento
pressione pneumatici
( P. 522)
*8
Spia di avvertimento porta
aperta ( P. 521)
*1, 9
Spia di avvertimento
principale ( P. 522)
Spia di avvertimento basso
livello carburante ( P. 521)
*1, 8Spia di avvertimento
sistema ibrido surriscaldato
( P. 522)
Spia di promemoria
cinture di sicurezza
guidatore e passeggero
anteriore non allacciate
( P. 521)
*1, 8
Spia di avvertimento
richiesta posizione P
( P. 523)
*5Spie di promemoria
cinture di sicurezza
passeggeri posteriori non
allacciate ( P. 521)
*3, 8
Spia di avvertimento
manutenzione ( P. 5 2 4 )
