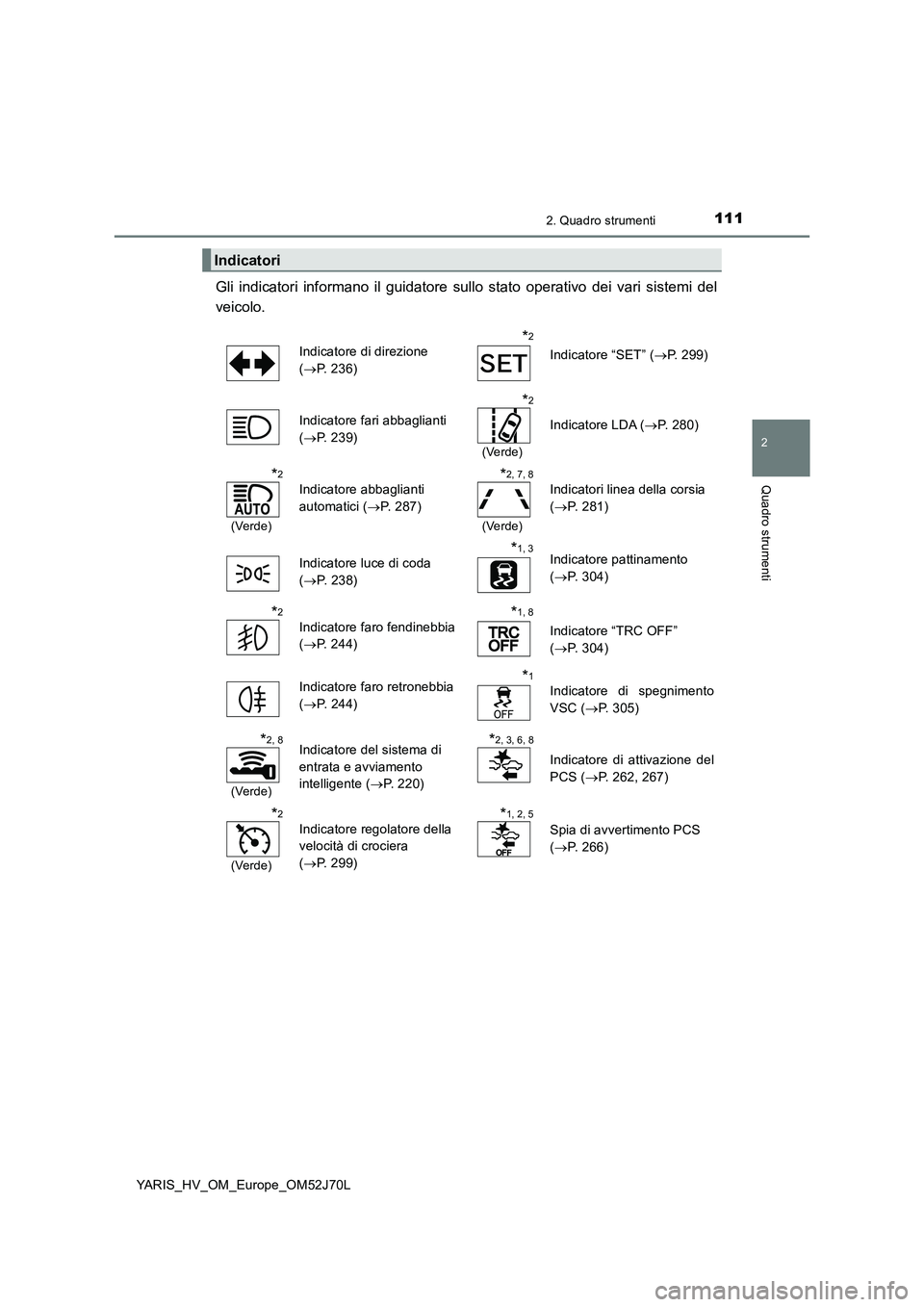

1112. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del
veicolo.
Indicatori
Indicatore di direzione
( P. 236)
*2
Indicatore “SET” (P. 299)
Indicatore fari abbaglianti
( P. 239)
*2
(Verde)
Indicatore LDA (P. 280)
*2
(Verde)
Indicatore abbaglianti
automatici ( P. 287)
*2, 7, 8
(Verde)
Indicatori linea della corsia
( P. 281)
Indicatore luce di coda
( P. 238)
*1, 3Indicatore pattinamento
( P. 304)
*2
Indicatore faro fendinebbia
( P. 244)
*1, 8
Indicatore “TRC OFF”
( P. 304)
Indicatore faro retronebbia
( P. 244)
*1
Indicatore di spegnimento
VSC ( P. 305)
*2, 8
(Verde)
Indicatore del sistema di
entrata e avviamento
intelligente ( P. 220)
*2, 3, 6, 8
Indicatore di attivazione del
PCS ( P. 262, 267)
*2
(Verde)
Indicatore regolatore della
velocità di crociera
( P. 299)
*1, 2, 5
Spia di avvertimento PCS
( P. 266)

1122. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

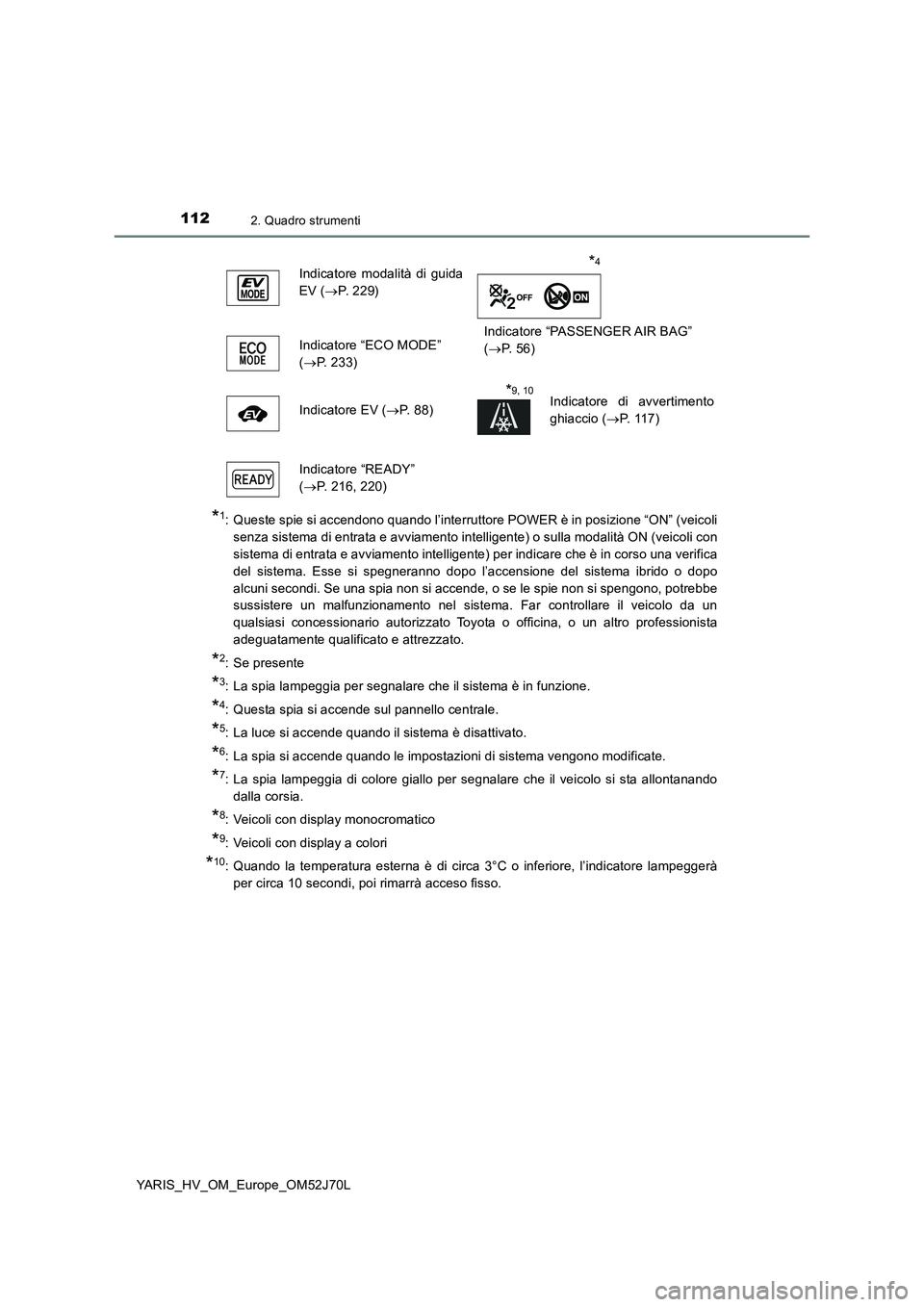

*1: Queste spie si accendono quando l’interruttore POWER è in posizione “ON” (veicoli
senza sistema di entrata e avviamento intelligente) o sulla modalità ON (veicoli con
sistema di entrata e avviamento intelligente) per indicare che è in corso una verifica
del sistema. Esse si spegneranno dopo l’accensione del sistema ibrido o dopo
alcuni secondi. Se una spia non si accende, o se le spie non si spengono, potrebbe
sussistere un malfunzionamento nel sistema. Far controllare il veicolo da un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: Se presente
*3: La spia lampeggia per segnalare che il sistema è in funzione.
*4: Questa spia si accende sul pannello centrale.
*5: La luce si accende quando il sistema è disattivato.
*6: La spia si accende quando le impostazioni di sistema vengono modificate.
*7: La spia lampeggia di colore giallo per segnalare che il veicolo si sta allontanando
dalla corsia.
*8: Veicoli con display monocromatico
*9: Veicoli con display a colori
*10: Quando la temperatura esterna è di circa 3°C o inferiore, l’indicatore lampeggerà
per circa 10 secondi, poi rimarrà acceso fisso.
Indicatore modalità di guida
EV ( P. 2 2 9 )
Indicatore “PASSENGER AIR BAG”
( P. 56) Indicatore “ECO MODE”
( P. 233)
Indicatore EV ( P. 8 8 )
*9, 10Indicatore di avvertimento
ghiaccio ( P. 1 1 7 )
Indicatore “READY”
( P. 216, 220)
*4

1132. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

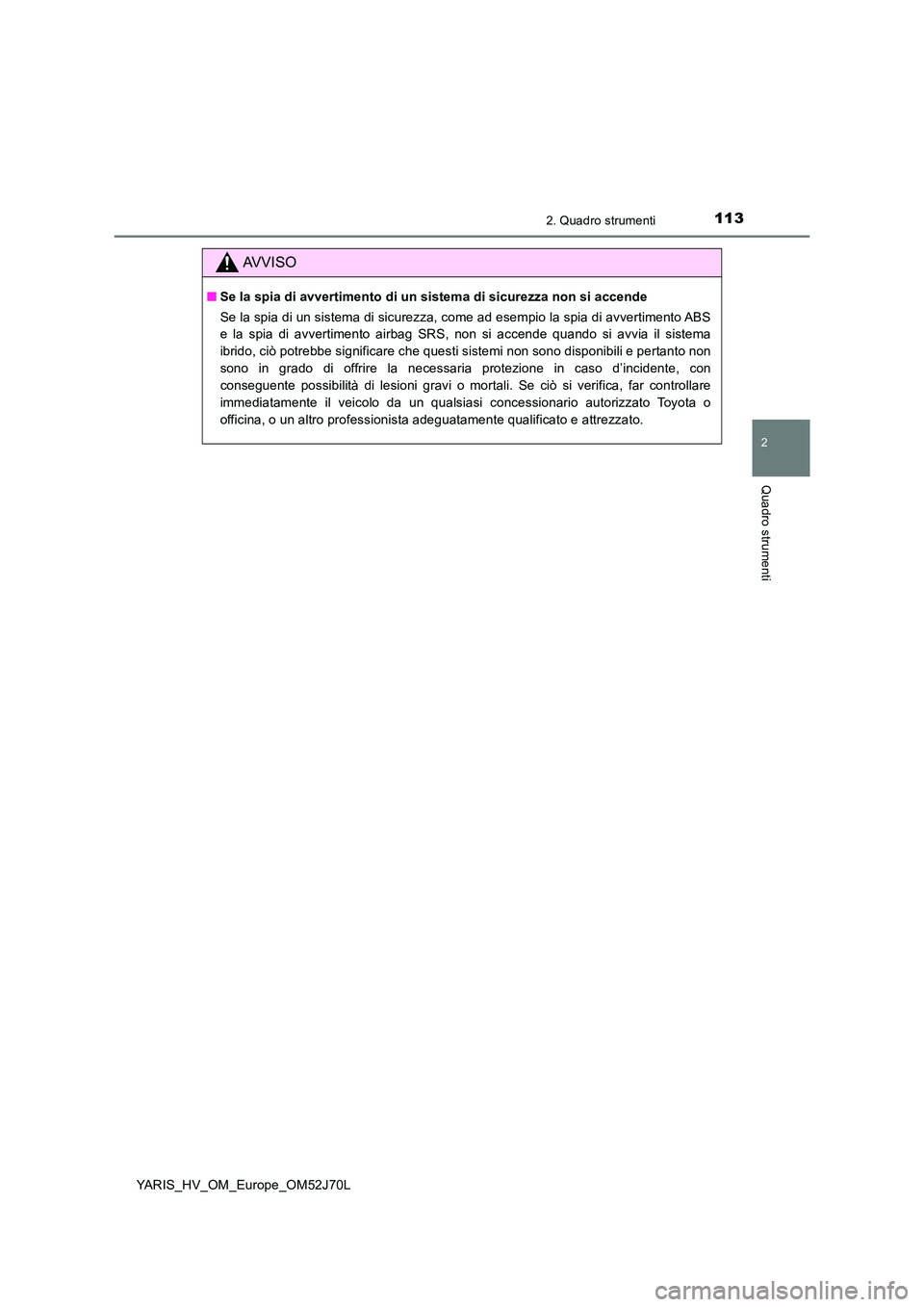

AVVISO
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, come ad esempio la spia di avvertimento ABS
e la spia di avvertimento airbag SRS, non si accende quando si avvia il sistema
ibrido, ciò potrebbe significare che questi sistemi non sono disponibili e pertanto non
sono in grado di offrire la necessaria protezione in caso d’incidente, con
conseguente possibilità di lesioni gravi o mortali. Se ciò si verifica, far controllare
immediatamente il veicolo da un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.

1142. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

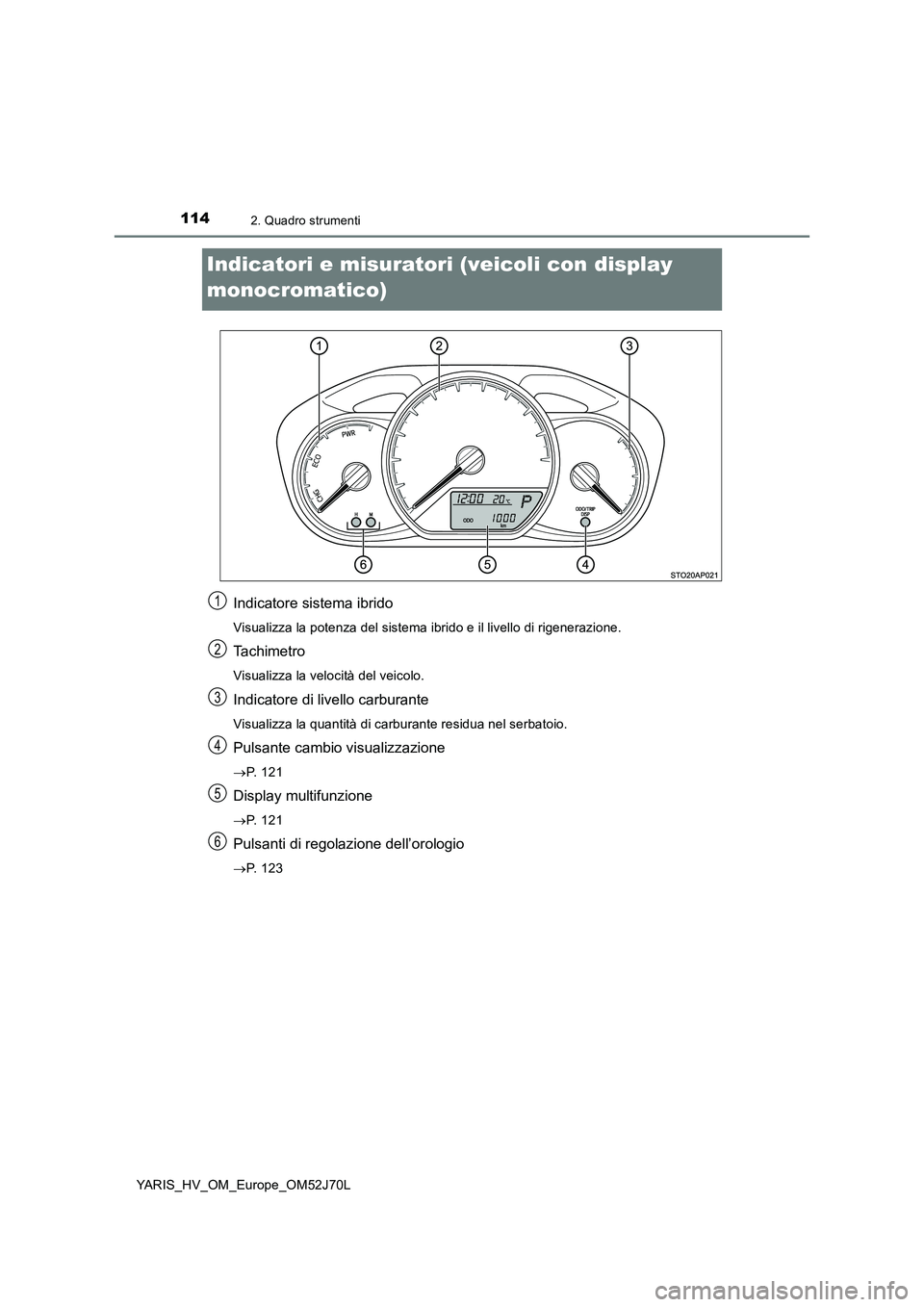

Indicatori e misuratori (veicoli con display
monocromatico)
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido e il livello di rigenerazione.
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
Pulsante cambio visualizzazione
 P. 1 2 1
Display multifunzione
P. 1 2 1
Pulsanti di regolazione dell’orologio
P. 1 2 3
1
2
3
4
5
6

1152. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

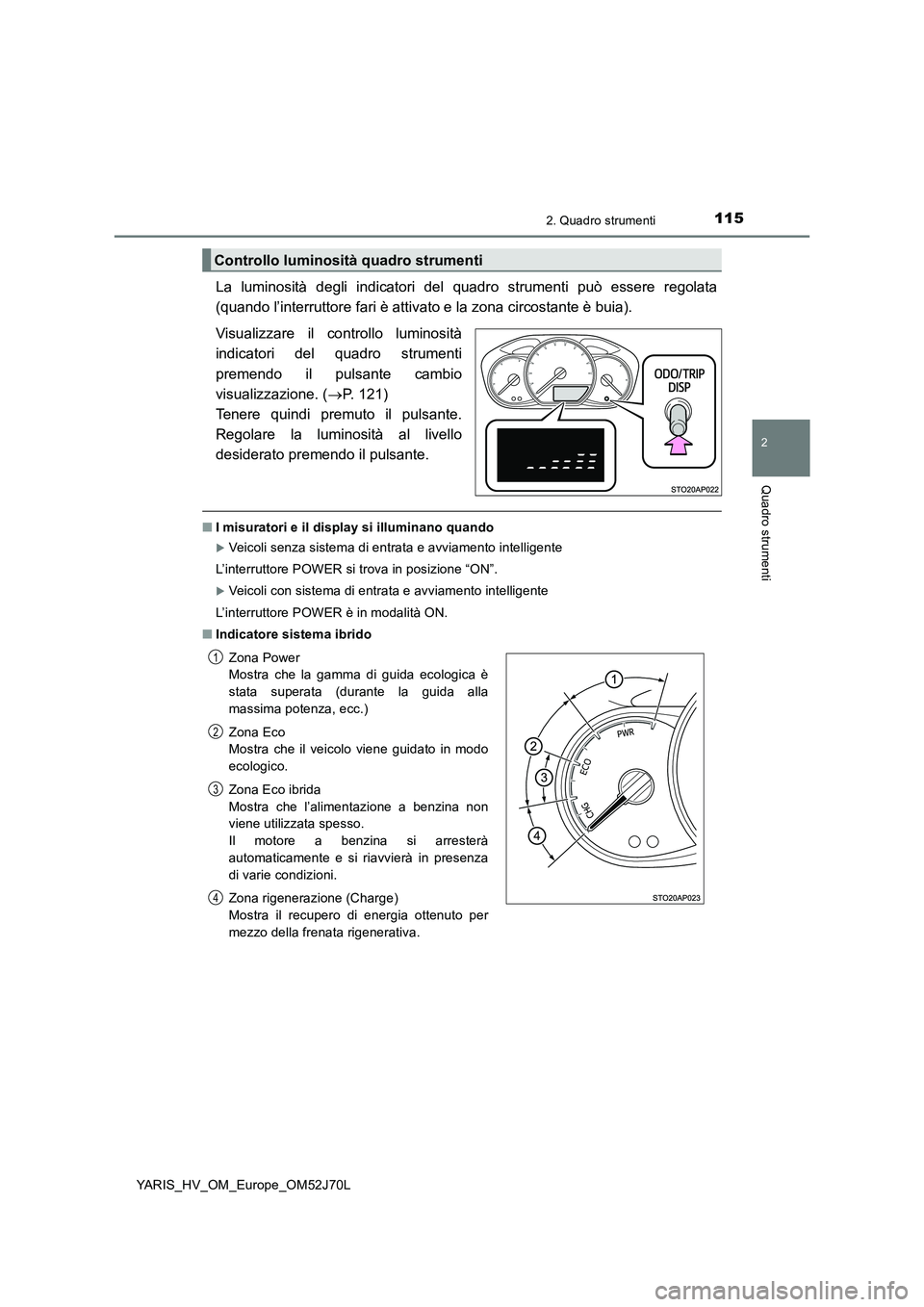

La luminosità degli indicatori del quadro strumenti può essere regolata
(quando l’interruttore fari è attivato e la zona circostante è buia).
Visualizzare il controllo luminosità
indicatori del quadro strumenti
premendo il pulsante cambio
visualizzazione. ( P. 121)
Tenere quindi premuto il pulsante.
Regolare la luminosità al livello
desiderato premendo il pulsante.
■ I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Indicatore sistema ibrido
Controllo luminosità quadro strumenti
Zona Power
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla
massima potenza, ecc.)
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà
automaticamente e si riavvierà in presenza
di varie condizioni.
Zona rigenerazione (Charge)
Mostra il recupero di energia ottenuto per
mezzo della frenata rigenerativa.
1
2
3
4

1162. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

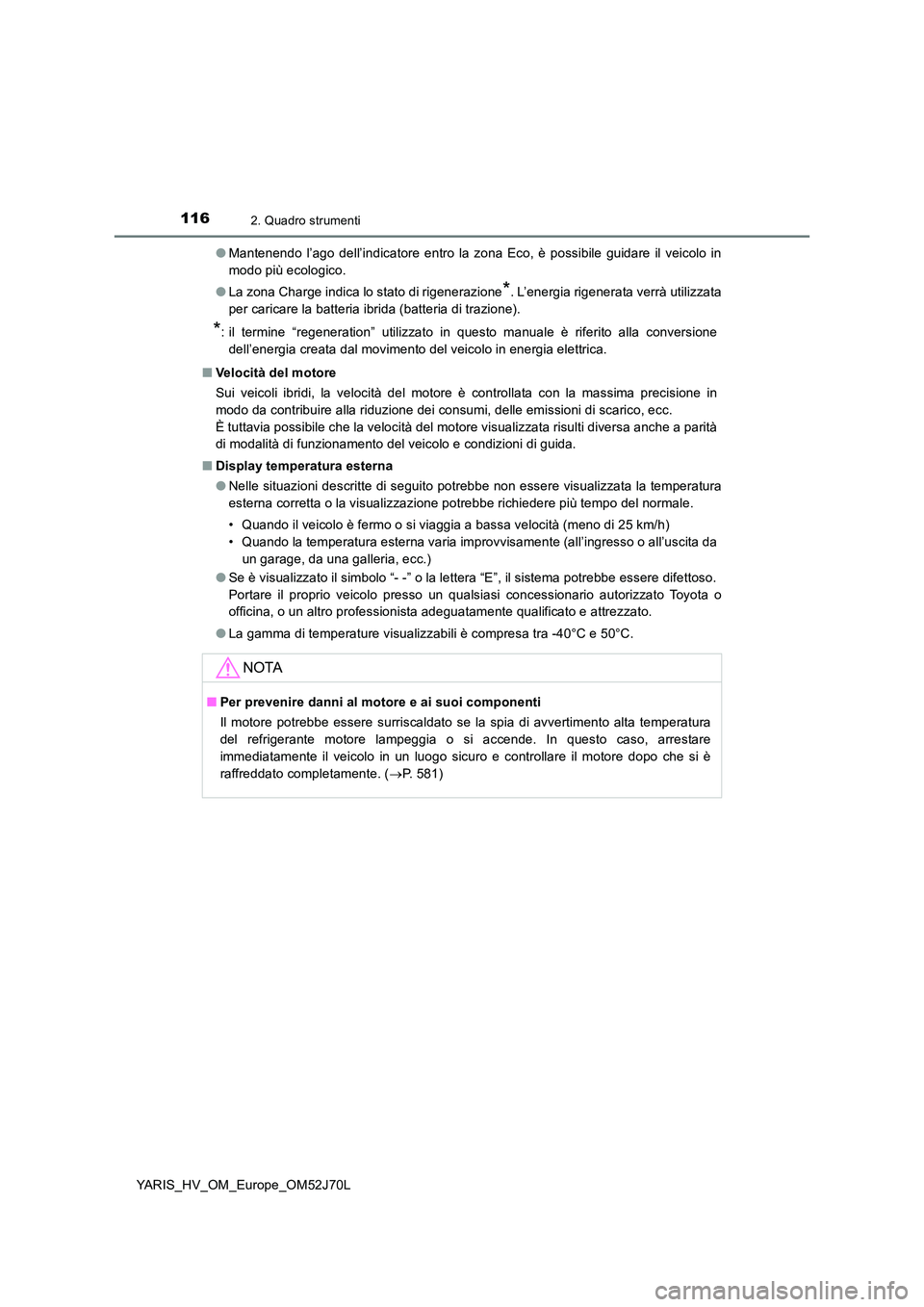

● Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
● La zona Charge indica lo stato di rigenerazione*. L’energia rigenerata verrà utilizzata
per caricare la batteria ibrida (batteria di trazione).
*: il termine “regeneration” utilizzato in questo manuale è riferito alla conversione
dell’energia creata dal movimento del veicolo in energia elettrica.
■ Velocità del motore
Sui veicoli ibridi, la velocità del motore è controllata con la massima precisione in
modo da contribuire alla riduzione dei consumi, delle emissioni di scarico, ecc.
È tuttavia possibile che la velocità del motore visualizzata risulti diversa anche a parità
di modalità di funzionamento del veicolo e condizioni di guida.
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Se è visualizzato il simbolo “- -” o la lettera “E”, il sistema potrebbe essere difettoso.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
● La gamma di temperature visualizzabili è compresa tra -40°C e 50°C.
NOTA
■Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe essere surriscaldato se la spia di avvertimento alta temperatura
del refrigerante motore lampeggia o si accende. In questo caso, arrestare
immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è
raffreddato completamente. ( P. 581)

117
2
2. Quadro strumenti
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

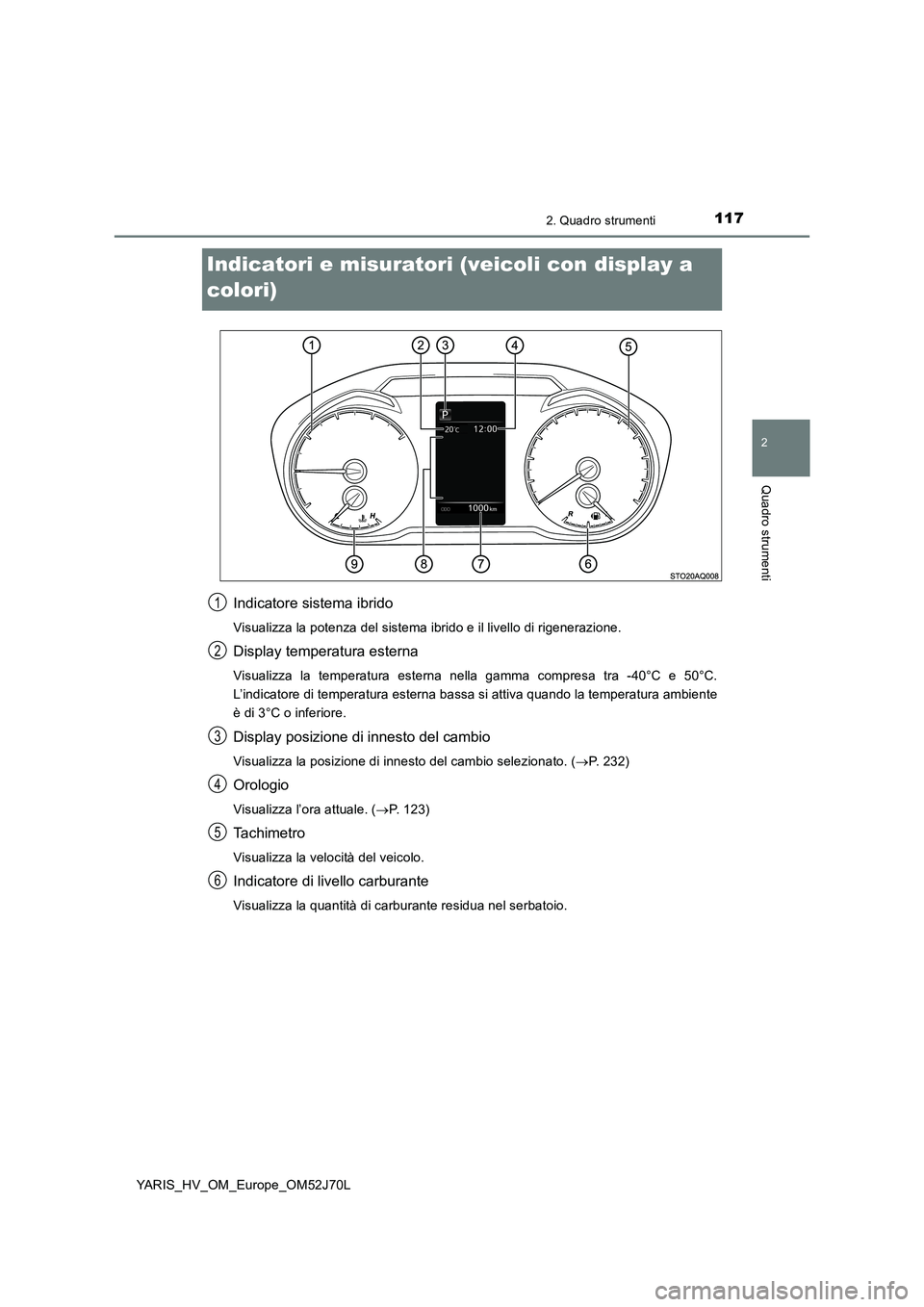

Indicatori e misuratori (veicoli con display a
colori)
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido e il livello di rigenerazione.
Display temperatura esterna
Visualizza la temperatura esterna nella gamma compresa tra -40°C e 50°C.
L’indicatore di temperatura esterna bassa si attiva quando la temperatura ambiente
è di 3°C o inferiore.
Display posizione di innesto del cambio
Visualizza la posizione di innesto del cambio selezionato. ( P. 2 3 2 )
Orologio
Visualizza l’ora attuale. (P. 123)
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio.
1
2
3
4
5
6

1182. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

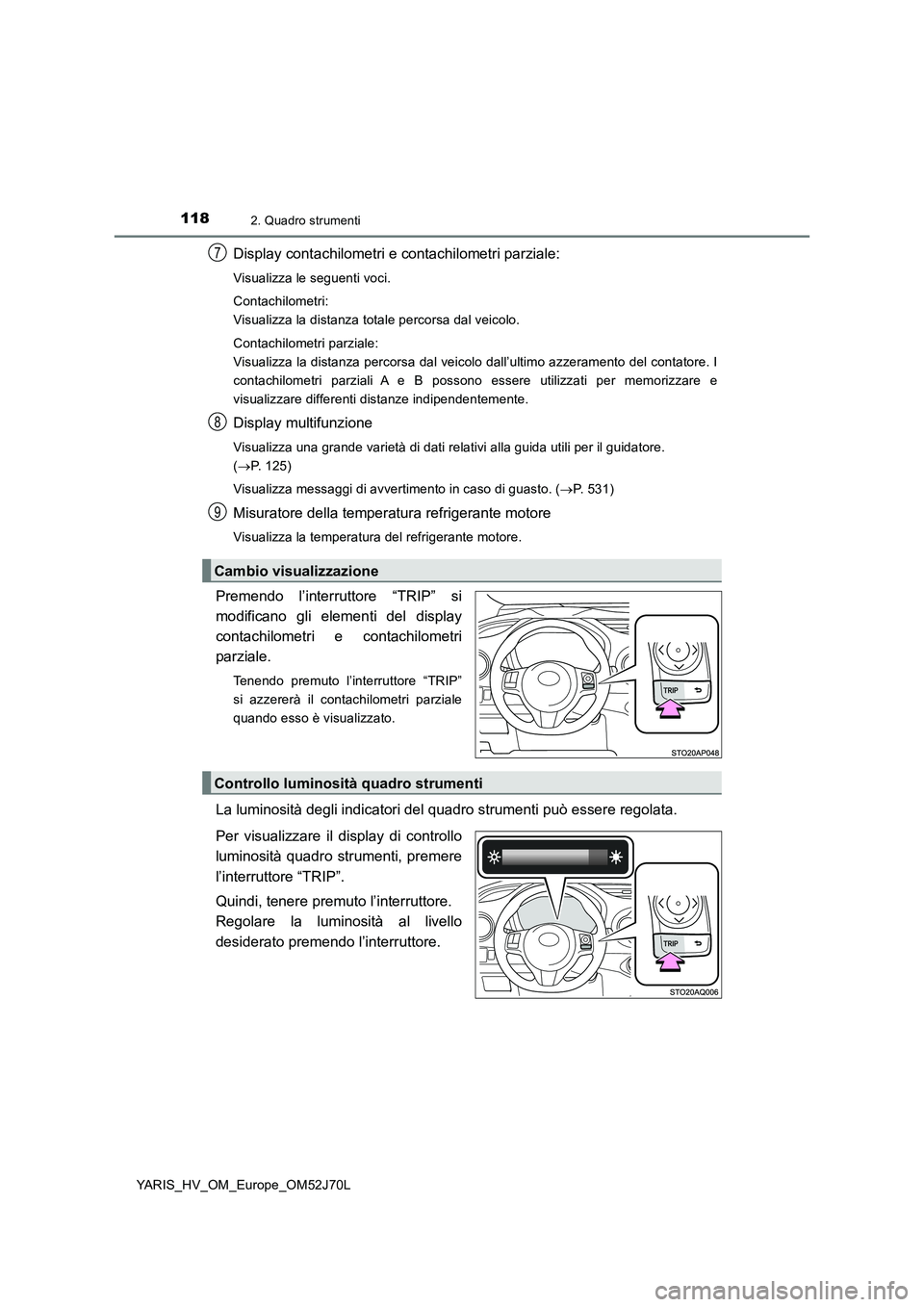

Display contachilometri e contachilometri parziale:
Visualizza le seguenti voci.
Contachilometri:
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del contatore. I
contachilometri parziali A e B possono essere utilizzati per memorizzare e
visualizzare differenti distanze indipendentemente.
Display multifunzione
Visualizza una grande varietà di dati relativi alla guida utili per il guidatore.
( P. 125)
Visualizza messaggi di avvertimento in caso di guasto. ( P. 531)
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore.
Premendo l’interruttore “TRIP” si
modificano gli elementi del display
contachilometri e contachilometri
parziale.
Tenendo premuto l’interruttore “TRIP”
si azzererà il contachilometri parziale
quando esso è visualizzato.
La luminosità degli indicatori del quadro strumenti può essere regolata.
Per visualizzare il display di controllo
luminosità quadro strumenti, premere
l’interruttore “TRIP”.
Quindi, tenere premuto l’interruttore.
Regolare la luminosità al livello
desiderato premendo l’interruttore.
Cambio visualizzazione
7
8
9
Controllo luminosità quadro strumenti

1192. Quadro strumenti
2
Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L

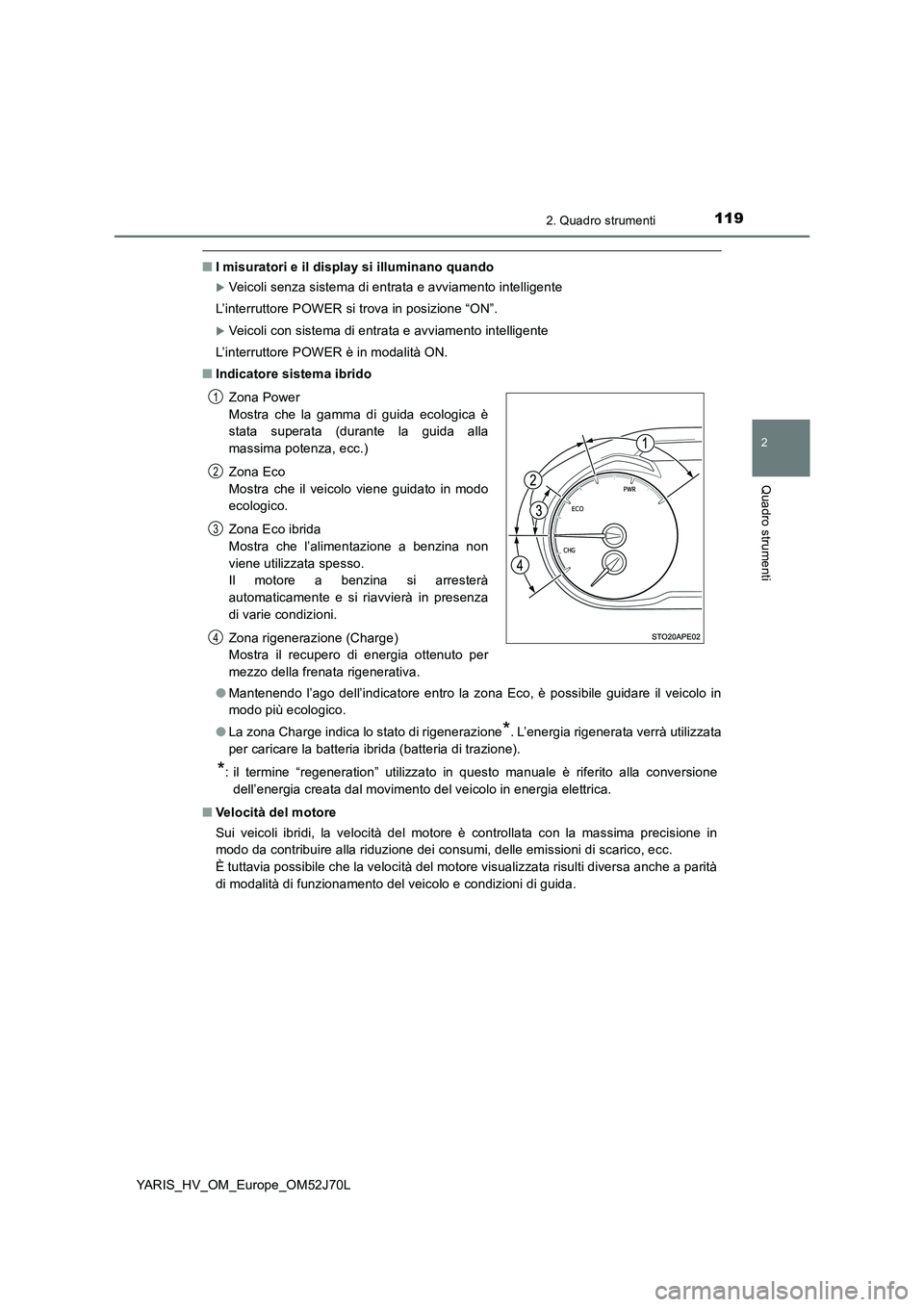

■I misuratori e il display si illuminano quando
Veicoli senza sistema di entrata e avviamento intelligente
L’interruttore POWER si trova in posizione “ON”.
Veicoli con sistema di entrata e avviamento intelligente
L’interruttore POWER è in modalità ON.
■ Indicatore sistema ibrido
● Mantenendo l’ago dell’indicatore entro la zona Eco, è possibile guidare il veicolo in
modo più ecologico.
● La zona Charge indica lo stato di rigenerazione*. L’energia rigenerata verrà utilizzata
per caricare la batteria ibrida (batteria di trazione).
*: il termine “regeneration” utilizzato in questo manuale è riferito alla conversione
dell’energia creata dal movimento del veicolo in energia elettrica.
■ Velocità del motore
Sui veicoli ibridi, la velocità del motore è controllata con la massima precisione in
modo da contribuire alla riduzione dei consumi, delle emissioni di scarico, ecc.
È tuttavia possibile che la velocità del motore visualizzata risulti diversa anche a parità
di modalità di funzionamento del veicolo e condizioni di guida.
Zona Power
Mostra che la gamma di guida ecologica è
stata superata (durante la guida alla
massima potenza, ecc.)
Zona Eco
Mostra che il veicolo viene guidato in modo
ecologico.
Zona Eco ibrida
Mostra che l’alimentazione a benzina non
viene utilizzata spesso.
Il motore a benzina si arresterà
automaticamente e si riavvierà in presenza
di varie condizioni.
Zona rigenerazione (Charge)
Mostra il recupero di energia ottenuto per
mezzo della frenata rigenerativa.
1
2
3
4

1202. Quadro strumenti
YARIS_HV_OM_Europe_OM52J70L
■ Regolazione della luminosità del quadro strumenti
Il livello di luminosità dei misuratori può venire regolato singolarmente sia in modalità
diurna che in modalità notturna.
• Modalità giorno: se l’interruttore fari è spento o quando l’interruttore fari è attivato
ma l’area circostante è illuminata.
• Modalità notte: se l’interruttore fari è attivato e la zona circostante è buia
■ Display temperatura esterna
● Nelle situazioni descritte di seguito potrebbe non essere visualizzata la temperatura
esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale.
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)
• Quando la temperatura esterna varia improvvisamente (all’ingresso o all’uscita da
un garage, da una galleria, ecc.)
● Se è visualizzato il simbolo “- -” o la lettera “E”, il sistema potrebbe essere difettoso.
Portare il proprio veicolo presso un qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
● La gamma di temperature visualizzabili è compresa tra -40°C e 50°C.
NOTA
■Per prevenire danni al motore e ai suoi componenti
Il motore potrebbe surriscaldarsi se il misuratore della temperatura del refrigerante
motore si trova nella zona rossa (“H”). In questo caso, arrestare immediatamente il
veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 581)
